visca圆口8针转接Com串口线制作教程

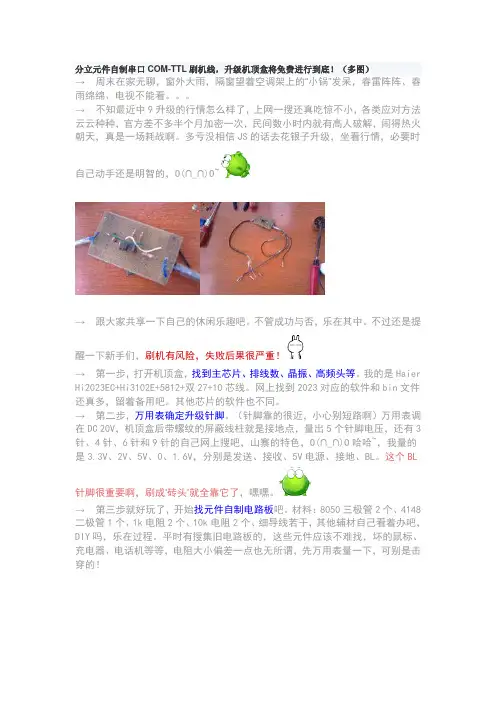

分立元件自制串口COM-TTL刷机线，升级机顶盒将免费进行到底！（多图）→周末在家无聊，窗外大雨，隔窗望着空调架上的“小锅”发呆，春雷阵阵、春雨绵绵、电视不能看。

→不知最近中9升级的行情怎么样了，上网一搜还真吃惊不小，各类应对方法云云种种，官方差不多半个月加密一次，民间数小时内就有高人破解，闹得热火朝天，真是一场耗战啊。

多亏没相信JS的话去花银子升级，坐看行情，必要时自己动手还是明智的，O(∩_∩)O~→跟大家共享一下自己的休闲乐趣吧。

不管成功与否，乐在其中。

不过还是提醒一下新手们，刷机有风险，失败后果很严重！→第一步，打开机顶盒，找到主芯片、排线数、晶振、高频头等。

我的是Haier Hi2023EC+Hi3102E+5812+双27+10芯线。

网上找到2023对应的软件和bin文件还真多，留着备用吧。

其他芯片的软件也不同。

→第二步，万用表确定升级针脚。

（针脚靠的很近，小心别短路啊）万用表调在DC 20V，机顶盒后带螺纹的屏蔽线柱就是接地点，量出5个针脚电压，还有3针、4针、6针和9针的自己网上搜吧，山寨的特色，O(∩_∩)O哈哈~，我量的是3.3V、2V、5V、0、1.6V，分别是发送、接收、5V电源、接地、BL。

这个BL针脚很重要啊，刷成…砖头‟就全靠它了，嘿嘿。

→第三步就好玩了，开始找元件自制电路板吧。

材料：8050三极管2个、4148二极管1个、1k电阻2个、10k电阻2个、细导线若干，其他辅材自己看着办吧，DIY吗，乐在过程。

平时有搜集旧电路板的，这些元件应该不难找，坏的鼠标、充电器、电话机等等，电阻大小偏差一点也无所谓，先万用表量一下，可别是击穿的！网上找到这个电路图，最简单，也忒好用，共享了。

→顺便说一下这个电路的优点，1，成本最低，元件最好找，2，不易烧坏。

网上有232等集成块做的，刷机顺序不对，8成要烧掉电路板。

3，无需驱动，有USB转TTL的是通用，就是因集成块不同，要找不同的驱动。

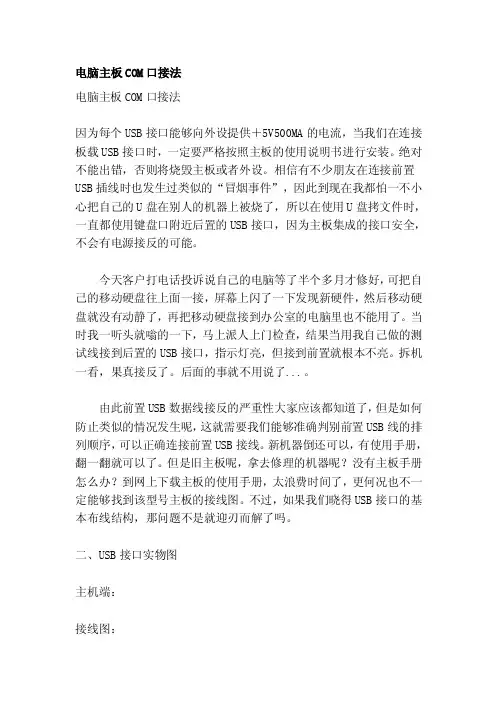

电脑主板COM口接法电脑主板COM口接法因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。

绝对不能出错，否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事件”，因此到现在我都怕一不小心把自己的U盘在别人的机器上被烧了，所以在使用U盘拷文件时，一直都使用键盘口附近后置的USB接口，因为主板集成的接口安全，不会有电源接反的可能。

今天客户打电话投诉说自己的电脑等了半个多月才修好，可把自己的移动硬盘往上面一接，屏幕上闪了一下发现新硬件，然后移动硬盘就没有动静了，再把移动硬盘接到办公室的电脑里也不能用了。

当时我一听头就嗡的一下，马上派人上门检查，结果当用我自己做的测试线接到后置的USB接口，指示灯亮，但接到前置就根本不亮。

拆机一看，果真接反了。

后面的事就不用说了...。

由此前置USB数据线接反的严重性大家应该都知道了，但是如何防止类似的情况发生呢，这就需要我们能够准确判别前置USB线的排列顺序，可以正确连接前置USB接线。

新机器倒还可以，有使用手册，翻一翻就可以了。

但是旧主板呢，拿去修理的机器呢？没有主板手册怎么办？到网上下载主板的使用手册，太浪费时间了，更何况也不一定能够找到该型号主板的接线图。

不过，如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。

二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。

但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。

工具：驳线钳（用于接驳水晶头）（必备）水晶头接法：关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：（TIA/EIA568B）1-＞橙白2-＞橙3-＞绿白4-＞蓝5-＞蓝白6-＞绿7-＞棕白8-＞棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-＞Near-end-crosstalk）所以应按照国际标准打线！！双机用网卡互连水晶头做法匕图任_ 一边即为询小赠#制嚇网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议,进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP — Un shieldedTwistedPair）作为布线的传输介质来组网。

网线由一定距离长的双绞线与 RJ45头组成。

双绞线由8根不同颜色的线分成4 对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.310Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3100Base-T的标准。

做好的网线要将 RJ45 水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要，不能搞错。

目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时（<12m），可以用电缆线直接连接标准RS232端口（RS422、RS485较远），若距离较远，需附加调制解调器（MODEM）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。

1、DB9和DB25的常用信号脚说明2、RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）图2上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。

3、串口调试中要注意的几点：不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；线路焊接要牢固，不然程序没问题，却因为接线问题误事；串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

RS232C标准串口接线方法（第二版）检验仪器与微机的通讯主要是以RS232C标准接口为主，而串口的接线方法也有一定的标准，在此谈谈几种常用的串口接法，仅作参考：一、标准接法1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换2-------------33-------------24-------------65-------------56-------------47-------------88-------------72、9对25（包括9孔对25孔，9孔对25针）2-------------3 （备注：2、3有可能不交换）3-------------24-------------65-------------76-------------207-------------58-------------4二、特殊接法关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知，下面列举几种常见的特殊接法（每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库）：1、9孔对9针（H100尿液分析仪）2--------------25--------------52、9孔对9孔(4-channel半自动血凝仪)9孔对9孔，一一对应，全接。

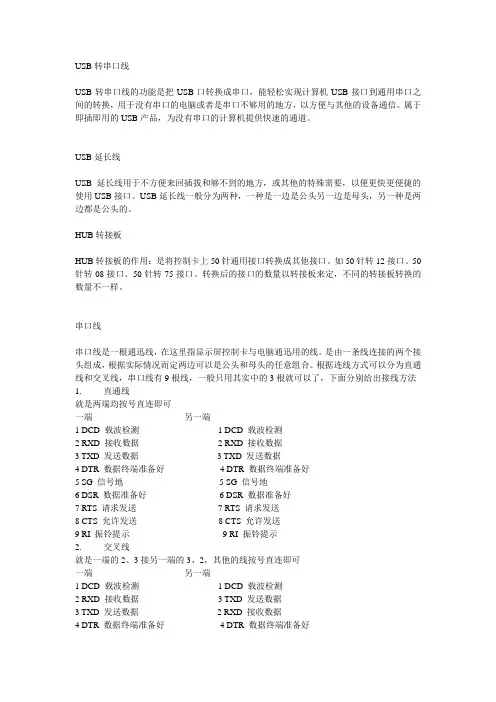

USB转串口线USB转串口线的功能是把USB口转换成串口，能轻松实现计算机USB接口到通用串口之间的转换，用于没有串口的电脑或者是串口不够用的地方，以方便与其他的设备通信。

属于即插即用的USB产品，为没有串口的计算机提供快速的通道。

USB延长线USB延长线用于不方便来回插拔和够不到的地方，或其他的特殊需要，以便更快更便捷的使用USB接口。

USB延长线一般分为两种，一种是一边是公头另一边是母头，另一种是两边都是公头的。

HUB转接板HUB转接板的作用：是将控制卡上50针通用接口转换成其他接口。

如50针转12接口、50针转08接口、50针转75接口。

转换后的接口的数量以转接板来定，不同的转接板转换的数量不一样。

串口线串口线是一根通迅线，在这里指显示屏控制卡与电脑通迅用的线。

是由一条线连接的两个接头组成，根据实际情况而定两边可以是公头和母头的任意组合。

根据连线方式可以分为直通线和交叉线，串口线有9根线，一般只用其实中的3根就可以了，下面分别给出接线方法1. 直通线就是两端均按号直连即可一端另一端1 DCD 载波检测---------------------------1 DCD 载波检测2 RXD 接收数据---------------------------2 RXD 接收数据3 TXD 发送数据---------------------------3 TXD 发送数据4 DTR 数据终端准备好-------------------4 DTR 数据终端准备好5 SG 信号地---------------------------------5 SG 信号地6 DSR 数据准备好-------------------------6 DSR 数据准备好7 RTS 请求发送----------------------------7 RTS 请求发送8 CTS 允许发送----------------------------8 CTS 允许发送9 RI 振铃提示--------------------------------9 RI 振铃提示2. 交叉线就是一端的2、3接另一端的3、2，其他的线按号直连即可一端另一端1 DCD 载波检测---------------------------1 DCD 载波检测2 RXD 接收数据---------------------------3 TXD 发送数据3 TXD 发送数据---------------------------2 RXD 接收数据4 DTR 数据终端准备好-------------------4 DTR 数据终端准备好5 SG 信号地---------------------------------5 SG 信号地6 DSR 数据准备好-------------------------6 DSR 数据准备好7 RTS 请求发送----------------------------7 RTS 请求发送8 CTS 允许发送----------------------------8 CTS 允许发送9 RI 振铃提示--------------------------------9 RI 振铃提示单温度传感器用于测量温度的传感器，如果控制卡支持温度传感器的话，装上温度传感器后就可以在显示屏上显示出来当前的温度值。

串⼝连接交换机,怎么⽤串⼝线连接电脑和交换机连接步骤教程
交换机在同⼀时刻可进⾏多个端⼝对之间的数据传输。

有时如果要配置⽹络设备，如路由器和交换机。

⾸先，要使⽤⼀根串⼝线把电脑和⽹络设备连接起来。

再通过专⽤的软件连接到⽹络设备上，然后在电脑上对⽹络设备进⾏配置。

本⽂就为⼤家介绍⽤串⼝线连接电脑和交换机⽅法，希望对⼤家有所帮助
串⼝线连接电脑和交换机步骤：
1.准备好⼀根串⼝转USB⼝的线，如下图所⽰。

2.然后，再把交换机附带的Console线拿出来准备好。

3.把上述的两根线，按下图的连接⽅法对接起来。

4.如下图所⽰，是最终连接完成后的⽰意图。

相关阅读：交换机远程配置原理步骤
1、Telnet
Telnet协议是⼀种远程访问协议，可以通过它登录到交换机进⾏配置。

假设交换机IP为：192.168.0.1，通过Telnet进⾏交换机配置只需两步：
第1步，单击开始，运⾏，输⼊“Telnet 192.168.0.1”
第2步，输⼊好后，单击“确定”按钮，或单击回车键，建⽴与远程交换机的连接。

然后，就可以根据实际需要对该交换机进⾏相应的配置和管理了。

2、Web
通过Web界⾯，可以对交换机设置，⽅法如下：
第1步，运⾏Web浏览器，在地址栏中输⼊交换机IP，回车，弹出如下对话框。

第2步，输⼊正确的⽤户名和密码。

第3步，连接建⽴，可进⼊交换机配置系统。

第4步，根据提⽰进⾏交换机设置和参数修改。

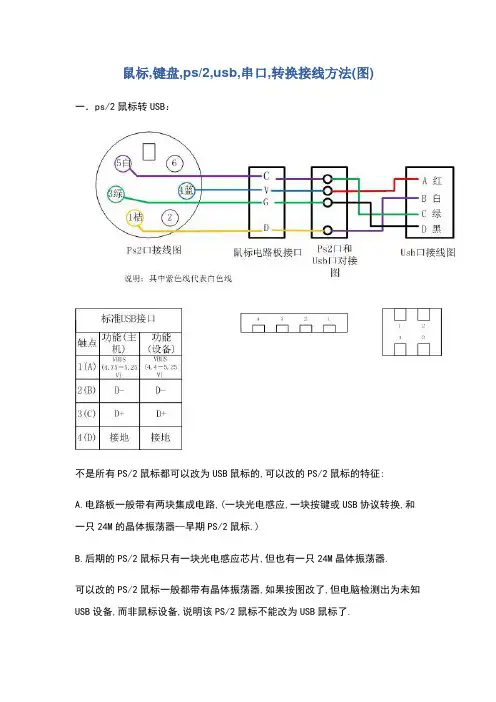

鼠标,键盘,ps/2,usb,串口,转换接线方法(图)
一．ps/2鼠标转USB：
不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:
A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)
B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.
可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.
二.ps/2键盘转USB：
到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.
三.ps/2鼠标转串口(RS232)：
PS/2鼠标口公插头图,RS-232串口公插头图
接线
PS/2公插头串口公插头
+5V 4 4+7+
9 DTR+RTS+TR
Data 1
1 CD
Gnd 3 3+
5 TXD+GND
Clock 5
6 DSR
绝大部分鼠标改接后可直接使用.
四.ps/2键盘转串口(RS232)：
如上图及接法,
但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符。

COM口定义及转RJ45接口线序接法COM通信接口，俗称串口，也有专业的名字RS-232口。

（RS-232口包括范围很广，COM只是其中的一种形式）COM口通常是9针，在联想消费和商用计算机中应用，也有25针的接口。

COM口各个针脚的定义在其他的FAQ中可以查询到。

但是，各个定义的功能和用途却不得而知，现将含义与大家共享：9芯信号方向来自缩写描述名称（功能）1 调试解调器 DCD(又名CD) 载波检测2 调试解调器 RXD 接收数据3 PC TXD 发送数据4 PC DTR 数据终端准备好5 GND 信号地线6 调试解调器 DSR 通讯设备准备好7 PC RTS 请求发送8 调试解调器 CTS 允许发送（发送清除）9 调试解调器 RI 响（振）铃指示器另外COM口还有一种是母头也就是插槽式的，虽然形式不一样，但是，针脚定义是一样的（更详细的介绍如下）什么是串口?串口是计算机上一种非常通用设备通信的协议(不要与通用串行总线Universal Serial Bus或者USB混淆)。

大多数计算机包含两个基于RS232的串口。

串口同时也是仪器仪表设备通用的通信协议；很多GPIB 兼容的设备也带有RS232口。

同时，串口通信协议也可以用于获取远程采集设备的数据。

串口通信的概念非常简单，串口按位(bit)发送和接收字节。

尽管比按字节(byte)的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。

它很简单并且能够实现远距离通信。

比如IEEE488定义并行通行状态时，规定设备线总常不得超过20米，并且任意两个设备间的长度不得超过2米；而对于串口而言，长度可达1200米。

典型地，串口用于ASCII码字符的传输。

通信使用3根线完成: (1)地线，(2)发送，(3)接收。

由于串口通信是异步的，端口能够在一根线上发送数据同时在另一根线上接收数据。

其他线用于握手，但是不是必须的。

串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。

串口线序制作2篇串口线序制作（上）所谓串口线序制作，是指制作用于串口通信的连接线序。

串口通信是现代计算机与外部设备之间进行数据交换的一种通信方式，其主要特点是通信稳定可靠、传输速度较快。

对于需要频繁与计算机进行数据交换的设备而言，串口连接线序的制作至关重要。

一、串口线序的基本概念1. 串口线序的作用串口线序，顾名思义，就是对串口连接线进行正确的连接和安装顺序。

正确的线序可以保证计算机与外部设备之间数据的正常传输，确保通信的稳定性和可靠性。

2. 常见串口线序类型常见的串口线序类型有DB9接口、DB25接口和RJ45接口等。

每种类型的线序都有相应的连接标准和连接线序图，使用者在制作时需根据设备的接口类型选择相应的线序类型。

3. 串口线序的制作流程制作串口线序的一般流程为：选择合适的接口类型→准备所需材料→按照线序图连接线序→测试线序是否正常→固定线序→使用护套等辅助材料固定线序→测试稳定性。

二、串口线序制作的注意事项1. 选择合适的接口类型根据连接设备的接口类型，选择相应的串口线序类型。

不同的设备接口有不同的线序连接方式，务必根据设备的接口类型选取正确的线序类型，否则会导致连接不稳定，甚至不能通信。

2. 准备所需材料制作串口线序所需的材料有：串口连接器、连接线、焊锡和焊接工具等。

备齐所需的材料，方便制作过程中的使用。

3. 按照线序图连接线序根据所选的线序类型，查找对应的线序图，按照线序图的要求进行正确的连接。

连接过程中要注意线序的顺序和方向，保证连接的准确性。

4. 测试线序是否正常连接结束后，进行线序测试。

可以使用串口连接测试仪或者其他串口设备进行测试，确认线序连接无误后才能进一步进行下一步操作。

（未完待续）串口线序制作（下）5. 固定线序在测试线序连接无误后，需将线序连接进行固定。

可以使用胶带、绑线带或者热缩管等材料来固定线序连接点，以避免在使用过程中断开或松动导致通信故障。

6. 使用护套等辅助材料固定线序除了固定线序连接点外，还可以使用护套等辅助材料来加固整个线序连接端口。

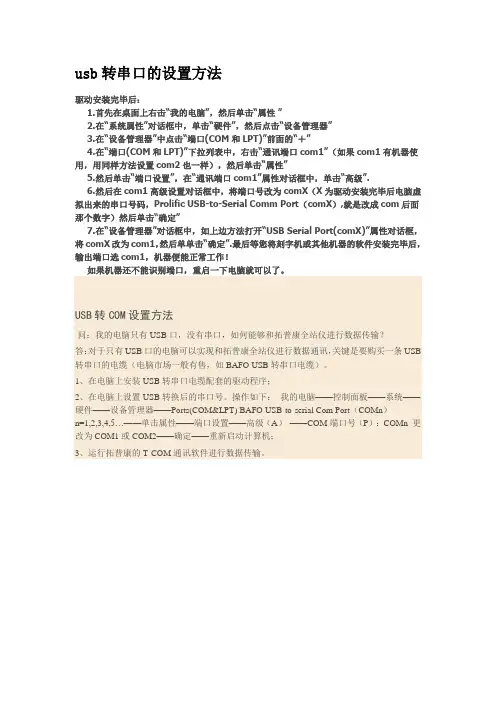

usb转串口的设置方法驱动安装完毕后：1.首先在桌面上右击“我的电脑”，然后单击“属性”2.在“系统属性”对话框中，单击“硬件”，然后点击“设备管理器”3.在“设备管理器”中点击“端口(COM和LPT)”前面的“＋”4.在“端口(COM和LPT)”下拉列表中，右击“通讯端口com1”（如果com1有机器使用，用同样方法设置com2也一样），然后单击“属性”5.然后单击“端口设置”，在“通讯端口com1”属性对话框中，单击“高级”.6.然后在com1高级设置对话框中，将端口号改为comX（X为驱动安装完毕后电脑虚拟出来的串口号码，Prolific USB-to-Serial Comm Port（comX）,就是改成com后面那个数字）然后单击“确定”7.在“设备管理器”对话框中，如上边方法打开“USB Serial Port(comX)”属性对话框，将comX改为com1，然后单单击“确定”.最后等您将刻字机或其他机器的软件安装完毕后，输出端口选com1，机器便能正常工作！如果机器还不能识别端口，重启一下电脑就可以了。

USB转COM设置方法问：我的电脑只有USB口，没有串口，如何能够和拓普康全站仪进行数据传输？答：对于只有USB口的电脑可以实现和拓普康全站仪进行数据通讯，关键是要购买一条USB 转串口的电缆（电脑市场一般有售，如BAFO USB转串口电缆）。

1、在电脑上安装USB转串口电缆配套的驱动程序；2、在电脑上设置USB转换后的串口号。

操作如下：我的电脑——控制面板——系统——硬件——设备管理器——Ports(COM&LPT) BAFO USB-to-serial Com Port（COMn）n=1,2,3,4,5…——单击属性——端口设置——高级（A）——COM端口号（P）：COMn 更改为COM1或COM2——确定——重新启动计算机；3、运行拓普康的T-COM通讯软件进行数据传输。

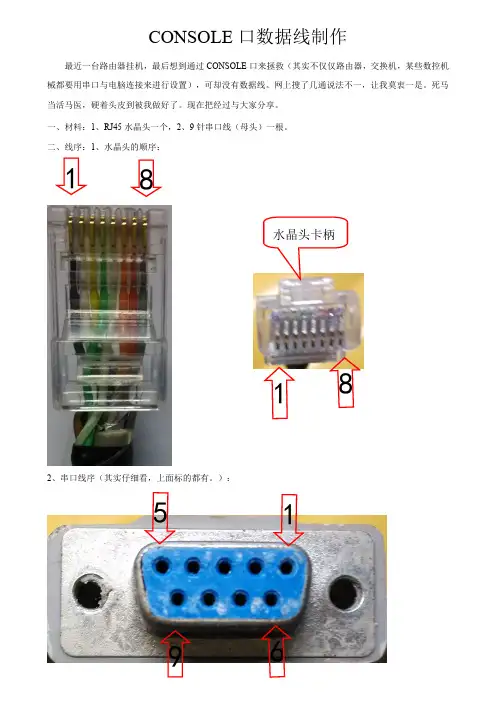

CONSOLE 口数据线制作
最近一台路由器挂机，最后想到通过CONSOLE 口来拯救（其实不仅仅路由器，交换机，某些数控机械都要用串口与电脑连接来进行设置），可却没有数据线。

网上搜了几通说法不一，让我莫衷一是。

死马当活马医，硬着头皮到被我做好了。

现在把经过与大家分享。

一、材料：1、RJ45水晶头一个，2、9针串口线（母头）一根。

二、线序：1
、水晶头的顺序：
2
、串口线序（其实仔细看，上面标的都有。

）：
1
8
1
8
水晶头卡柄
1
5
6
9
3、两头互接顺序：
DB9(RS232)头（串口九针母头）RJ45（按568B)
颜色线序线序颜色
紫色81橙白
白色62橙色
黄色23绿白
棕色54蓝色
棕色55蓝白
橙色36绿色
红色47棕白
灰色78棕色
温馨提示：
①串口的8号与水晶头的1号对接；串口的6号与水晶头的2号对接……
②水晶头的颜色为568B网线接法对应的线色。

③串口的颜色来源：我正好找到了一根九针串口线，剪掉一头来用。

这跟数据线内每根线对应的针脚我一一用万用表测量出来的。

还有1、9口因为用不上所以没列出来。

④我的做法是把串口线剪掉一头，把数据线直接对应插入水晶头压好。

这样比水晶头接网线再一根一根对接方便安全。

但是这里水晶头的4、5号同时接在串口的5号上，我就另外用两根线插入水晶头，然后同时与串口的棕色线对接。

上面的照片上可以看出来，我用绝缘胶带包住的。
