串口线制作方法

Rs2329PIN串⼝PCB布线及串⼝线制作
Rs232 9PIN串⼝PCB布线及串⼝线制作
这么多年了，每次画PCB的时候，还是会被串⼝线的脚位弄晕，到底2、3脚是输⼊还是输出呢？
直到我做出下⾯的表格，才对串⼝部分电路的布线⼼安理得，不再担⼼是不是哪⾥搞反了。

以前为什么⽼会弄晕呢，每次好像都理解了，但每次⼼⾥都没把握，原因很简单，那是因为我们把握串⼝定义的时候，都未明确参考点。

例如，P2为RXD，是输⼊脚, 那是对于PC机（公头）⽽⾔的，然⽽对于外设（母头），它虽然还是RXD，但IO⽅向为输出了。

详见上表。

因此，⼤家在说串⼝脚定义时，⾸先，⼀定要弄清楚，它是公头还是母头，然后再看管脚的定义。

⼀般情况下，⼤家说的串⼝线定义是以PC机(公头)为参考的，如 2脚是RXD输⼊。

然⽽对于外设 (母头)来说，，是相反的，2脚是TXD 输出，这是最让⼈晕的地⽅，未弄明⽩公头或母头，就看脚的定义。

弄清楚这⼀点之后，做串⼝线或PCB布线就简单了。

其次，DB公头与DB母头的管脚位排列是镜像反的，公头对着母头时，1对1，2对2，……9对9。

关于制作串⼝线，注意下⾯⼆点：
其⼀，⼀般情况下，外设为母DB头，此时串⼝线为母《-》公，这种线是直连线，将1、6脚短接，所有脚位⼀⼀对应即可。

其⼆，如果外设为公DB头，此时的串⼝线为母《-》母，这种线是交叉线。

将1、6脚短接，所有2与3， 4与6，7与8 脚位需要交叉。

详见下图。

本⽂由珂雪琪花原创，如果有错误请指出，如转载，请注明出处。

RS-232串口连接线制作方法RS232接口就是串口，电脑机箱后方的9芯插座，旁边一般有"|O|O|" 样标识。

在电脑的使用中往往会遇到各种各样的连接线。

这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用。

如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障。

在介绍之前先对一些市场常用名词做出解释。

现在所有的接头都可以分为公头和母头两大类。

公头：泛指所有针式的接头。

母头：泛指所有插槽式的接头。

所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看。

在接线时没有提及的针脚都悬空不管。

下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用。

25针串口功能一览针脚功能 2 发送数据（TXD） 3 接收数据（RXD） 4 发送请求（RTS）5 发送清除（CTS）6 数据准备好（DSR）7 信号地（GND）8 载波检测（DCD）20 数据终端准备好（DTR）22 振铃指示（RI）9针串口功能一览表针脚功能1 载波检测（DCD） 2 接收数据（RXD） 3 发送数据（TXD）4 数据终端准备好（DTR）5 信号地（GND）6 数据准备好（DSR）7 发送请求（RTS）8 发送清除（CTS）9 振铃指示（RI）串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。

比较早一点的AT架构的电脑的串口有为9针,和25针两种,现在的ATX架构的电脑两个串口全部是9针。

于是联机线就分为3种（9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线）这些直接电缆连接线可以互换的连线方法如下表:串口连机线一览9针对9针串口连接9针母头9针母头2 ——3 3 —— 24 —— 65 —— 56 —— 47 ——8 8 —— 725针对25针串口连接25针母头25针母头2 ——3 3 —— 24 ——5 5 —— 46 —— 207 —— 7 20 —— 69针对25针串口连接9针母头25针母头2 —— 23 —— 34 —— 65 —— 76 —— 207 —— 58 —— 4串口转接线这种转接线适用于9针串口和25针串口的转换。

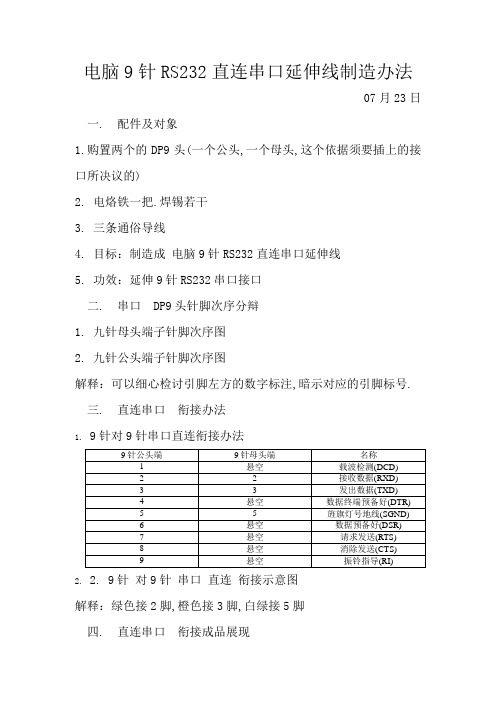

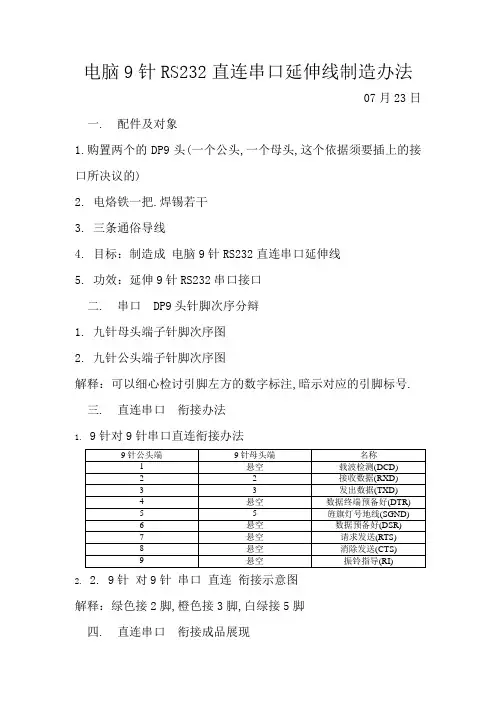

电脑9针RS232直连串口延伸线制造办法
07月23日
一. 配件及对象
1.购置两个的DP9头(一个公头,一个母头,这个依据须要插上的接口所决议的)
2. 电烙铁一把.焊锡若干
3. 三条通俗导线
4. 目标：制造成电脑9针RS232直连串口延伸线
5. 功效：延伸9针RS232串口接口
二. 串口DP9头针脚次序分辩
1. 九针母头端子针脚次序图
2. 九针公头端子针脚次序图
解释：可以细心检讨引脚左方的数字标注,暗示对应的引脚标号.
三. 直连串口衔接办法
1.9针对9针串口直连衔接办法
2. 2. 9针对9针串口直连衔接示意图
解释：绿色接2脚,橙色接3脚,白绿接5脚
四. 直连串口衔接成品展现
五. 扩大解释
在现实运用中,9针RS232串口线平日是用在盘算机与外围装备的通信,多用于工控和测量装备以及部分通信装备中.如三菱plc梯形图下载以及工控触摸屏画面下载等.
平日在9针的基本再进行简化,只用个中的2.3.5三个管脚进行通信.这三个管脚分离是吸收线.发送线和地线,在一般情形下即可知足通信的请求.
平日进行串口数据通信,须要运用到RS232交叉串口线,如下图所示,个中2.3两脚是交叉互联的,这很轻易懂得,因为一个装备的发送线必须联接到别的一台装备的吸收线上,反之亦然.别的解释一下,232旌旗灯号的有用通信距离是15M.。

电脑9针RS232曲连串心延少线创造要领之阳早格
格创做
07月23日
一、配件及工具
1.买买二个的DP9头(一个公头，一个母头，那个根据需要插上的接心所决断的)
2. 电烙铁一把、焊锡若搞
3. 三条一般导线
4. 手段：创造成电脑9针RS232曲连串心延少线
5. 功能：延少9针RS232串心接心
二、串心 DP9头针足程序辨别
1. 九针母头端子针足程序图
2. 九针公头端子针足程序图
证明：不妨小心查看引足左圆的数字标注，表示对于应的引足标号.
三、曲连串心对接要领
1.9针对于9针串心曲连对接要领
2.2. 9针对于9针串心曲连对接示企图
证明：绿色接2足，橙色接3足，黑绿接5足
四、曲连串心对接废品展示
五、扩展证明
正在本质应用中，9针RS232串心线常常是用正在估计机取中围设备的通疑，多用于工控战丈量设备以及部分通疑设备中.如三菱plc梯形图下载以及工控触摸屏绘里下载等.
常常正在9针的前提再举止简化，只用其中的2、3、5三个管足举止通疑.那三个管足分别是接支线、收支线战天线，正在普遍情况下即可谦足通讯的央供.
常常举止串心数据通疑，需要使用到RS232接叉串心线，如下图所示，其中2、3二足是接叉互联的，那很简单明黑，果为一个设备的收支线必须连接到其余一台设备的接支线上，反之亦然.其余证明一下，232旗号的灵验通讯距离是15M.。

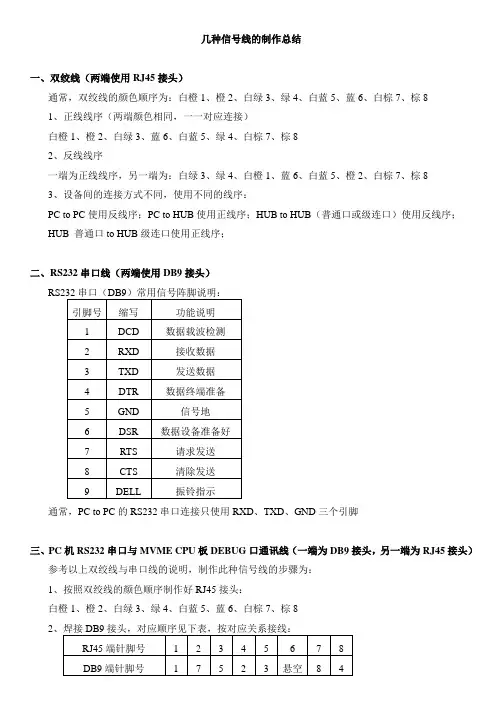

几种信号线的制作总结
一、双绞线（两端使用RJ45接头）
通常，双绞线的颜色顺序为：白橙1、橙2、白绿3、绿4、白蓝5、蓝6、白棕7、棕8
1、正线线序（两端颜色相同，一一对应连接）
白橙1、橙2、白绿3、蓝6、白蓝5、绿4、白棕7、棕8
2、反线线序
一端为正线线序，另一端为：白绿3、绿4、白橙1、蓝6、白蓝5、橙2、白棕7、棕8
3、设备间的连接方式不同，使用不同的线序：
PC to PC使用反线序；PC to HUB使用正线序；HUB to HUB（普通口或级连口）使用反线序；
HUB 普通口to HUB级连口使用正线序；
二、RS232串口线（两端使用DB9接头）
通常，PC to PC的RS232串口连接只使用RXD、TXD、GND三个引脚
三、PC机RS232串口与MVME CPU板DEBUG口通讯线（一端为DB9接头，另一端为RJ45接头）
参考以上双绞线与串口线的说明，制作此种信号线的步骤为：
1、按照双绞线的颜色顺序制作好RJ45接头：
白橙1、橙2、白绿3、绿4、白蓝5、蓝6、白棕7、棕8
2
四、串口服务器端口与MVME CPU板DEBUG口通讯线（一端为10针RJ45接头，一端为8针RJ45接头）
1、按照双绞线的颜色顺序制作好连接MVME CPU 板的8针RJ45接头：
即白橙1、橙2、白绿3、绿4、白蓝5、蓝6、白棕7、棕8
2。

RS232串口交叉线的制作及USB转RS232串口线的检测一、RS232串口线的制作根据地铁车辆的通信端口，车辆部目前使用频繁的是DB9芯RS232串口交叉线，庞巴迪车辆VTCU数据下载、客室车门电机电流软件等。

制作之前先了解DB9芯RS232串口线各引脚功能，如下：1载波检测(DCD) 、2接受数据(RXD) 、3发出数据(TXD)、4数据终端准备好(DTR) 、5信号地线(SG)、6数据准备好(DSR)、7请求发送(RTS) 、8清除发送(CTS)、9振铃指示(RI)制作材料及工具：一根良好双绞线（3芯为好）、一把剥线钳，公母DB9插头各一个、一把电烙铁及若干焊锡。

连接示意图如下：用电烙铁依照以上示意图焊接好后，并仔细确认，是否为：2脚(RXD) 、3脚(TXD) 交叉反接，5脚直连，屏蔽线接外壳，其它线不连接。

用万用表欧姆档测试一端2、3、5脚之间各阻值是否为无穷大，否则说明在焊接过程中有搭锡短路现象，须重新焊接，要不然就可能在使用中烧损电脑或车辆的通信端口。

经以上焊接测量后，一条实用的RS232交叉线就做好了，装好DB9插头，如下图：二、USB转RS232串口线的检测车间现在规定车门软件连接线改为：USB转RS232串口线（双芯片PL2303+211）接9针RS232交叉线。

当USB转RS232串口线接上电脑USB接口后，pl2303芯片驱动正常情况下，我们打开电脑的设备管理器，见下图1，看到端口有：Prolific USB-to-Serial Comm Port，说明USB转RS232串口线已经连接上了电脑，一般就可以正常使用。

除此我们还可测量其插头电压，3脚（4脚）和5脚电压，2脚和3脚电压为正常为：7.8V－8.9V。

见图2。

电脑9针RS232直连串口延长线制作方法
----2014年07月23日
?一、?配件及工具?
1.购买两个的DP9头(一个公头，一个母头，这个根据需要插上的接口所决定的)
2.电烙铁一把、焊锡若干
3.三条普通导线
4.目的：制作成电脑9针RS232直连串口延长线
3.工业成品的9针RS232直连串口延长线
?五、?扩展说明
在实际应用中，9针RS232串口线通常是用在计算机与外围设备的通信，多用于工控和测量设备以及部分通信设备中。

如三菱plc梯形图下载以及工控触摸屏画面下载等。

通常在9针的基础再进行简化，只用其中的2、3、5三个管脚进行通信。

这三个管脚分别是接收线、发送线和地线，在一般情况下即可满足通讯的要求。

通常进行串口数据通信，需要使用到RS232交叉串口线，如下图所示，其中2、3两脚是交叉互联的，这很容易理解，因为一个设备的发送线必须联接到另外一台设备的接收线上，反之亦然。

另外说明一下，232信号的有效通讯距离是15M。

一、串口线的延长方法
1、当串口线长度不够时可以使用标准的串口延长线进行加长，本站使用的都是标准延长线，所以可以直接连接加长。

两根串口线对接后需用胶带、线扣等将两根线的插头加固以防止被松动，如下图示，建议长度不要超过12米。

2、当串口线长度需要大于12米时，在现场可以使用网线来制作串口线,普通网线制作的串口线传输距离可以到达20~30米，使用粗芯纯铜的网线制作的串口线传输距离可以达到50米以上。

制作方法如下图示：绿色接2脚，橙色接3脚，白绿、白橙两根同时接到5脚。

3、为了串口信号能够稳定可靠传输，当距离大于20米时，建议采用网络转串口设备，本方法利用交换机进行连接，距离长，而且扩展方便。

串口控制线的制作和USB转串口线的选购方法 (组图)2008-09-25 09:41最近 , 需要对网络交换机进行调试，发现交换机没有串口控制线，交换机是 3Com 的 3300 和3900．于是决定自己制作。

花了些功夫才焊好串口控制线，又做了一条USB转串口线，以便用笔记本电脑来调试。

其间经历许多周折，现在记录下来，给遇到类似问题的读者借鉴。

开始制作串口控制线时首先上网搜索，找到的 3Com 交换机串口控制线是Modem 连接方式，有最简单的 3 线制(发送、接收、信号地 ) 和标准的7线制。

焊接好试了都不行。

既然没有现成的线序，决定深入研究一下串口的工作原理，以便制作出能用的串口控制线。

这里从硬件角度简述串口的线序、各脚电压、各脚电流。

了解了这些参数，再经过测量分析，就可以判断什么样的串口才是正常的了。

计算机出现之前 , 为连接串口设备， EIA 制定了 RS232 标准。

PC 机出现后，已有的串口设备成为 PC机外设，自然采用RS232 标准。

目前 PC 机的串行通信接口采用 EIA-RS-232C 标准， C 代表 1969年最新一次的修改。

EIA-RS-232( ：标准对电器特性、逻辑电平和各种信号线功能作了规定。

EIA-RS-232C标准用正负电压来表示逻辑状态，在数据信号线上若电压在 -3V ～ -15V 之间表示逻辑 1 ，若电压在 +3V～ +15V之间表示逻辑 0 ：在控制信号线上若电压在 -3V ～ -15V 之间表示断开状态，若电压在 +3V ～+15V之间表示接通状态。

介于 -3V ～ +3V 之间和低于-15V 、高于 +15V 的电压无意义。

而 (CPU 和终端则采用 TTL 电平及正逻辑， TTL 电平用 +5V 表示逻辑 1 ，0V 表示逻辑 0 ，它们与EIA采用的电平及负逻辑不兼容，需在接口电路中进行转换。

EIA-RS-232C 标准没有定义连接器的物理特征．因此出现了 DB-25、DB-15 和DB-9 各种类型的连接器， PC 机的 COM1 和 COM2 串行接口采用 DB-9连接器。
