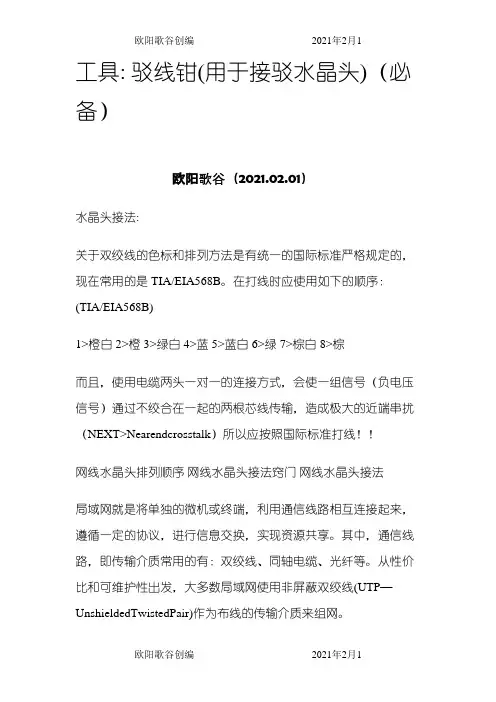

工具: 驳线钳(用于接驳水晶头)（必备）欧阳歌谷（2021.02.01）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1>橙白 2>橙 3>绿白 4>蓝 5>蓝白 6>绿 7>棕白 8>棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT>Nearendcrosstalk）所以应按照国际标准打线！！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps 以太网的数据与话音传输，符合IEEE802.310BaseT的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3100BaseT的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是18,这序号做网络联线时非常重要,不能搞错。

目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时（<12m），可以用电缆线直接连接标准RS232端口（RS422、RS485较远），若距离较远，需附加调制解调器（MODEM）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。

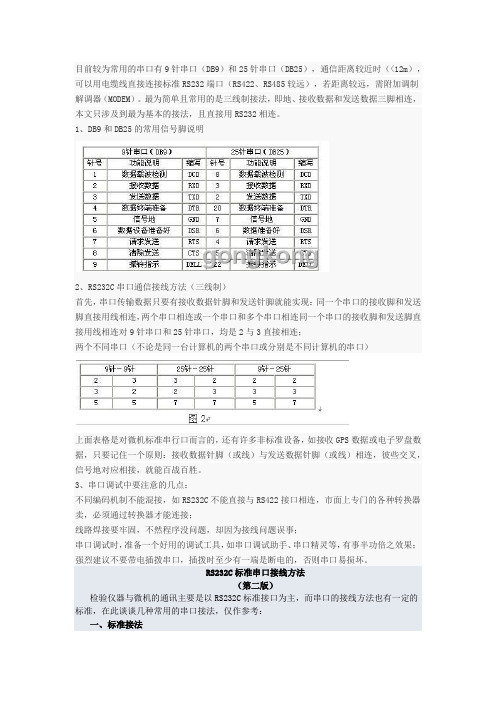

1、DB9和DB25的常用信号脚说明2、RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。

3、串口调试中要注意的几点：不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；线路焊接要牢固，不然程序没问题，却因为接线问题误事；串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

RS232C标准串口接线方法（第二版）检验仪器与微机的通讯主要是以RS232C标准接口为主，而串口的接线方法也有一定的标准，在此谈谈几种常用的串口接法，仅作参考：一、标准接法1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换2－－－－－－－－－－－－-33－－－－－－－－－－－－-24－－－－－－－－－－－－-65－－－－－－－－－－－－-56－－－－－－－－－－－－-47－－－－－－－－－－－－-88－－－－－－－－－－－－-72、9对25（包括9孔对25孔，9孔对25针）2－－－－－－－－－－－－-3（备注：2、3有可能不交换）3－－－－－－－－－－－－-24－－－－－－－－－－－－-65－－－－－－－－－－－－-76－－－－－－－－－－－－-207－－－－－－－－－－－－-58－－－－－－－－－－－－-4二、特殊接法关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知，下面列举几种常见的特殊接法（每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库）：1、9孔对9针（H100尿液分析仪）2－－－－－－－－－－－－－－25－－－－－－－－－－－－－－52、9孔对9孔(4-channel半自动血凝仪)9孔对9孔，一一对应，全接。

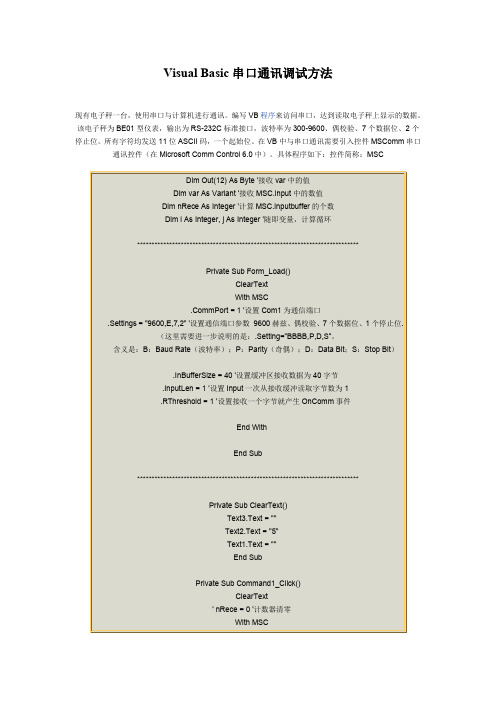

Visual Basic串口通讯调试方法现有电子秤一台，使用串口与计算机进行通讯。

编写VB程序来访问串口，达到读取电子秤上显示的数据。

该电子秤为BE01型仪表，输出为RS-232C标准接口，波特率为300-9600、偶校验、7个数据位、2个停止位。

所有字符均发送11位ASCII码，一个起始位。

在VB中与串口通讯需要引入控件MSComm串口通讯控件（在Microsoft Comm Control6.0中）。

具体程序如下：控件简称：MSC（仪表每秒发送50帧数据，微机收到一帧完整数据至少需要20ms时间，然后再进行数据处理。

如果微机在下一帧数据接收前即20ms内能将数据计算处理完毕，则接收缓冲区内只会保存有一帧数据，不会存有两帧以上数据，接收缓冲区的大小不会影响实时监测效果（接收缓冲区>4字节），这时完全可以实现实时监测或实时控制；如果微机在20ms内不能将数据计算处理完毕，接收缓冲区设置得又很大，在数据计算处理完毕前，接收缓冲区内就会保存有两帧以上数据，而且一次工作时间越长，缓冲区内滞留数据帧就越多，数据采集和数据处理之间产生逐渐增大的额外时间差，当接收缓冲区充满后，时间差不再增大，固定在某一值，部分数据因不能及时采集到接收缓冲区中，数据产生丢失现象，真实工作情况就会和微机处理结果产生较大的时间差，对实时监测和实时控制很不利，这种情况下接收缓冲区的大小就会影响实时监测效果，所以接收缓冲区设置不能过大，以保证数据处理的实时性。

）小结：本文所用的仪表为梅特勒公司出产的BE01型电子秤，其输出的每个编码均为标准的ASCII码。

其他的仪表存在发射的编码中含有BCD压缩码，而且分为高低位，需要接收后对其进行解码换算，之后还要将高位和低位数字进行相加，即可以将其BCD码换算成实数。

另还存在误差的可能：判断最大值，仪表在刚开始工作时有干扰，会传导一些乱码，位移传感器有参数偏差，最大值一般都略大于50毫米，所以取51为极限最大值，取－51为极限最小值。

自己制作串口线发表于: 2005-9-30 17:13 [引用] [投诉] [快速回复]在参照以前牛人们的贴子后，再经过一段时间的摸索，终于把通过串口安装solarisr的问题摆平了。

不过感觉牛人们的贴子里似乎还差点东西没讲完，今天我就给大家讲下我是如何做串口线的，关于系统安装的内容请参阅相关贴子。

通过RACE老大的指点，我到电脑城买到了下图的DB25和DB9转RJ45的转接头2对，DB25转换器一个，DB9延长线一根。

DB25转RJ45DB9转RJ45这两个接头买来以后，里面只有8根线，如何接线成了我的下一个问题，还好在CU里已经有了相关资料，/jh/6/229392.html里的交叉方法：CODE:[Copy to clipboard] DB25（male） DB9 (female)线序含义线序含义2 Transmitted data(A) 2 Received data(RD)3 Received data(A) 3 Transmited data(TD)6 DCE ready(A) 4 Data terminal ready (DTR)20 DTE ready(A) 6 Data set ready (DSR)5 Clear to send (A) 7 Requiest to send(RTS)4 Requiest to send (A) 8 Clear to send (CTS)7 Signal ground 5 Ground (gnd)为了让更多的像我一样的菜鸟也能快速接好接头，我觉得有必要先讲讲一些其他的东东……首先说那个转接头。

刚才我说了，那个接头里都只有8根线，对应RJ45的4个线对。

那8根线分别用不同的8种颜色来表示：CODE:[Copy to clipboard]1 蓝 3 黑 5 绿 7 棕2 橙 4 红 6 黄 8 灰线的序号的确定，我是这样确定的。

在做双胶线的过程中，我们习惯将4对交叉线按这样的顺序来排列：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，然后将水晶头带塑料卡簧的那面朝下，然后从白橙的线开始编号1 2 3……在水晶头做好后，插到那个转接头上然后确定转接头的线的序号，从而得出转接头的接头编号、对应颜色和位置。

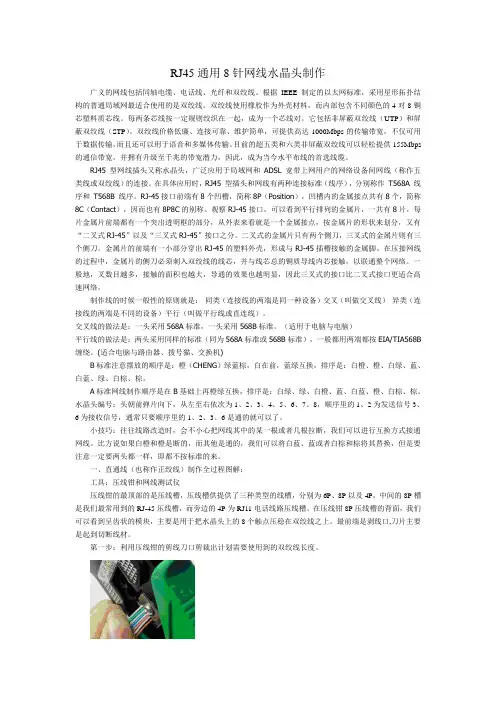

RJ45通用8针网线水晶头制作广义的网线包括同轴电缆、电话线、光纤和双绞线。

根据IEEE制定的以太网标准，采用星形拓扑结构的普通局域网最适合使用的是双绞线。

双绞线使用橡胶作为外壳材料，而内部包含不同颜色的4对8铜芯塑料质芯线。

每两条芯线按一定规则绞织在一起，成为一个芯线对。

它包括非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。

双绞线价格低廉、连接可靠、维护简单，可提供高达1000Mbps的传输带宽，不仅可用于数据传输，而且还可以用于语音和多媒体传输。

目前的超五类和六类非屏蔽双绞线可以轻松提供155Mbps 的通信带宽，并拥有升级至千兆的带宽潜力，因此，成为当今水平布线的首选线缆。

RJ45 型网线插头又称水晶头，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接标准（线序），分别称作T568A 线序和T568B 线序。

RJ-45接口前端有8个凹槽，简称8P（Position），凹槽内的金属接点共有8个，简称8C（Contact），因而也有8P8C的别称。

观察RJ-45接口，可以看到平行排列的金属片，一共有8片，每片金属片前端都有一个突出透明框的部分，从外表来看就是一个金属接点，按金属片的形状来划分，又有“二叉式RJ-45”以及“三叉式RJ-45”接口之分。

二叉式的金属片只有两个侧刀，三叉式的金属片则有三个侧刀。

金属片的前端有一小部分穿出RJ-45的塑料外壳，形成与RJ-45插槽接触的金属脚。

在压接网线的过程中，金属片的侧刀必须刺入双绞线的线芯，并与线芯总的铜质导线内芯接触，以联通整个网络。

一般地，叉数目越多，接触的面积也越大，导通的效果也越明显，因此三叉式的接口比二叉式接口更适合高速网络。

制作线的时候一般性的原则就是：同类（连接线的两端是同一种设备）交叉（叫做交叉线）异类（连接线的两端是不同的设备）平行（叫做平行线或直连线）。

串口连接线的制作方法com线制作rs232在电脑的使用中往往会遇到各种各样的连接线。

这些连接线外观上好似都差不多,但内部结构完全不同并且不能混用。

如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障。

在介绍之前先对一些市场常用名词做出解释。

现在所有的接头都可以分为公头和母头两大类。

公头：泛指所有针式的接头。

母头：泛指所有插槽式的接头。

所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看。

在接线时没有提及的针脚都悬空不管。

下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用。

25针串口功能一览针脚功能2 发送数据〔TXD〕3 接收数据〔RXD〕4 发送请求〔RTS〕5 发送清除〔CTS〕6 数据准备好〔DSR〕7 信号地〔GND〕8 载波检测〔DCD〕20 数据终端准备好〔DTR〕22 振铃指示〔RI〕9针串口功能一览表针脚功能1 载波检测〔DCD〕2 接收数据〔RXD〕3 发送数据〔TXD〕4 数据终端准备好〔DTR〕5 信号地〔GND〕6 数据准备好〔DSR〕7 发送请求〔RTS〕8 发送清除〔CTS〕9 振铃指示〔RI〕串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。

比较早一点的AT架构的电脑的串口有为9针,和25针两种,现在的ATX架构的电脑两个串口全部是9针。

于是联机线就分为3种〔9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线〕这些直接电缆连接线可以互换的连线方法如下表:串口连机线一览9针对9针串口连接9针母头9针母头2 —— 33 —— 25 —— 56 —— 47 —— 88 —— 725针对25针串口连接25针母头25针母头2 —— 33 —— 24 —— 55 —— 46 —— 207 —— 720 —— 69针对25针串口连接9针母头25针母头2 —— 23 —— 34 —— 65 —— 76 —— 207 —— 58 —— 4串口转接线这种转接线适用于9针串口和25针串口的转换。

串口连接线的制作方法com线制作rs232在电脑的使用中往往会遇到各种各样的连接线。

这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用。

如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障。

在介绍之前先对一些市场常用名词做出解释。

现在所有的接头都可以分为公头和母头两大类。

公头：泛指所有针式的接头。

母头：泛指所有插槽式的接头。

所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看。

在接线时没有提及的针脚都悬空不管。

下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用。

25针串口功能一览针脚功能2 发送数据（TXD）3 接收数据（RXD）4 发送请求（RTS）5 发送清除（CTS）6 数据准备好（DSR）7 信号地（GND）8 载波检测（DCD）20 数据终端准备好（DTR）22 振铃指示（RI）9针串口功能一览表针脚功能1 载波检测（DCD）2 接收数据（RXD）3 发送数据（TXD）4 数据终端准备好（DTR）5 信号地（GND）6 数据准备好（DSR）7 发送请求（RTS）8 发送清除（CTS）9 振铃指示（RI）串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。

比较早一点的AT架构的电脑的串口有为9针,和25针两种,现在的ATX架构的电脑两个串口全部是9针。

于是联机线就分为3种（9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线）这些直接电缆连接线可以互换的连线方法如下表:串口连机线一览9针对9针串口连接9针母头9针母头2 —— 33 —— 24 —— 65 —— 56 —— 47 —— 88 —— 725针对25针串口连接25针母头25针母头2 —— 33 —— 24 —— 55 —— 46 —— 207 —— 720 —— 69针对25针串口连接9针母头25针母头2 —— 23 —— 34 —— 65 —— 76 —— 207 —— 58 —— 4串口转接线这种转接线适用于9针串口和25针串口的转换。

串口连接线的建造方法 com线建造 rs232之杨若古兰创作2008年07月20日礼拜日 01:50在电脑的使用中常常会碰到各种各样的连接线.这些连接线外观上好像都差不多,但内部结构完整分歧而且不克不及混用.如果在使用中这些连接线坏了,常常很多使用者都不晓得应当如何办,上面就给出这些罕见的连接线的连线方法以便于补缀或查找故障.在介绍之前先对一些市场经常使用名词做出解释.此刻所有的接头都可以分为公头和母头两大类.公头：泛指所有针式的接头.母头：泛指所有插槽式的接头.所有接头的针脚有统一规定,在接头上都印好了的,连接时要留意检查.在接线时没有提及的针脚都悬空不管.上面给出串口,并口各针脚功能表以供高级用户保护电缆或接头时使用.25针串口功能一览针脚功能2 发送数据（TXD）3 接收数据（RXD）4 发送请求（RTS）5 发送清除（CTS）6 数据筹办好（DSR）7 旌旗灯号地（GND）8 载波检测（DCD）20 数据终端筹办好（DTR）22 振铃唆使（RI）9针串口功能一览表针脚功能1 载波检测（DCD）2 接收数据（RXD）3 发送数据（TXD）4 数据终端筹办好（DTR）5 旌旗灯号地（GND）6 数据筹办好（DSR）7 发送请求（RTS）8 发送清除（CTS）9 振铃唆使（RI）串口联机线的连接方法串口联机线次要用于直接把两台电脑的com口连接.比较早一点的AT架构的电脑的串口无为9针,和25针两种,此刻的ATX架构的电脑两个串口全部是9针.因而联机线就分为3种（9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线）这些直接电缆连接线可以互换的连线方法如下表:串口连机线一览9针对9针串口连接9针母头 9针母头2 —— 33 —— 24 —— 65 —— 56 —— 47 —— 88 —— 725针对25针串口连接25针母头 25针母头2 —— 33 —— 24 —— 55 —— 46 —— 207 —— 720 —— 69针对25针串口连接9针母头 25针母头2 —— 23 —— 34 —— 65 —— 76 —— 207 —— 58 —— 4串口转接线这类转接线适用于9针串口和25针串口的转换.首先,根据须要（9转25或25转9）选择两个转接头.选择方法如下：9针转25针（9针公头,25针母头）.25针转9针（25针公头,9针母头）.然后使用尽量短的带屏蔽的多芯连接线.连接方法如下表串口转接线一览9针接头 25针接头1 —— 82 —— 33 —— 24 —— 205 —— 76 —— 67 —— 48 —— 59 —— 22------------------------目前较为经常使用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接尺度RS232端口 (RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）.最为简单且经常使用的是三线制接法，即地、接收数据和发送数据三脚相连.同一个串口的接收脚和发送脚直接用线相连，对9针串口和25针串口，均是2与3直接相连；两个分歧串口（不管是同一台计算机的两个串口或分别是分歧计算机的串口）接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，旌旗灯号地对应相接，就能攻无不克.接头可以分为公头和母头：公头泛指针式的接头；母头泛指插槽式的接头.所有接头的针脚有统一规定,在接头上有印好的序号，连接时要留意检查.在接线时没有提及的针脚都悬空不管.串口各针脚功能表25针串口功能一览针脚功能2 发送数据（TXD）3 接收数据（RXD）4 发送请求（RTS）5 发送清除（CTS）6 数据筹办好（DSR）7 旌旗灯号地（GND）8 载波检测（DCD）20 数据终端筹办好（DTR）22 振铃唆使（RI）九针串口功能一览表针脚功能1 载波检测（DCD）2 接收数据（RXD）3 发送数据（TXD）4 数据终端筹办好（DTR）5 旌旗灯号地（GND）6 数据筹办好（DSR）7 发送请求（RTS）8 发送清除（CTS）9 振铃唆使（RI）我须要建造一条两头都是公头的线，用来连接gprs和开发板.连接方法就是：1-1，2-3，3-2，4-4，5-5，6-6，7-7，8-8，9-9.就是2，3对调，其他的直连.附色彩与引脚的关系（不晓得此关系有无通用性）：1黑，2棕，3红，4橙，5黄，6绿，7蓝，8紫，9白.串口通讯流控制在串行通讯处理中，经常看到RTS/CTS和XON/XOFF这两个选项，这就是两个流控制的选项，目前流控制次要利用于调制解调器的数据通讯中，但对普通RS232编程，了解一点这方面的常识是有好处的.那么，流控制在串行通讯中有何感化，在编制串行通讯程序如何利用呢？1.流控制在串行通讯中的感化这里讲到的“流”，当然指的是数据流.数据在两个串口之间传输时，经常会出现丢失数据的景象，或者两台计算机的处理速度分歧，如台式机与单片机之间的通讯，接收端数据缓冲区已满，则此时继续发送来的数据就会丢失.此刻我们在收集上通过 MODEM进行数据传输，这个成绩就尤其突出.流控制能解决这个成绩，当接收端数据处理不过来时，就发出“不再接收”的旌旗灯号，发送端就停止发送，直到收到“可以继续发送”的旌旗灯号再发送数据.是以流控制可以控制数据传输的进程，防止数据的丢失. PC机中经常使用的两种流控制是硬件流控制（包含RTS/CTS、DTR/CTS等）和软件流控制XON/XOFF（继续/停止），上面分别说明.2.硬件流控制硬件流控制经常使用的有RTS/CTS流控制和DTR/DSR（数据终端就绪/数据设置就绪）流控制.硬件流控制必须将响应的电缆线连上，用RTS/CTS （请求发送/清除发送）流控制时，应将通讯两端的RTS、CTS线对应相连，数据终端设备（如计算机）使用RTS来起始调制解调器或其它数据通讯设备的数据流，而数据通讯设备（如调制解调器）则用CTS来起动和暂停来自计算机的数据流.这类硬件握手方式的过程为：我们在编程时根据接收端缓冲区大小设置一个高位标记（可为缓冲区大小的75％）和一个低位标记（可为缓冲区大小的25％），当缓冲区内数据量达到高位时，我们在接收端将CTS线置低电平（送逻辑 0），当发送端的程序检测到CTS为低后，就停止发送数据，直到接收端缓冲区的数据量低于低位而将CTS置高电平.RTS则用来标明接收设备有无筹办好接收数据.经常使用的流控制还有还有DTR/DSR（数据终端就绪/数据设置就绪）.我们在此不再胪陈.因为流控制的多样性，我个人认为，当软件里用了流控制时，应做具体的说明，如何接线，如何利用.3.软件流控制因为电缆线的限制，我们在普通的控制通讯中普通不必硬件流控制，而用软件流控制.普通通过XON/XOFF来实现软件流控制.经常使用方法是：当接收端的输入缓冲区内数据量超出设定的高位时，就向数据发送端发出XOFF字符（十进制的19或Control-S，设备编程说明书应当有具体论述），发送端收到 XOFF字符后就立即停止发送数据；当接收端的输入缓冲区内数据量低于设定的低位时，就向数据发送端发出XON字符（十进制的17或Control- Q），发送端收到XON字符后就立即开始发送数据.普通可以从设备配套源程序中找到发送的是什么字符.应当留意，若传输的是二进制数据，标记字符也有可能在数据流中出现而惹起误操纵，这是软件流控制的缺陷，而硬件流控制不会有这个成绩.RJ45转DB9只需做3根线就可以了RJ45侧： DB9侧：3 --- 24 --- 56 --- 3RJ45的序号：____|--------||12345678|| || || ||--------|| || || |DB9(FEMALE/母头)的序号：\-------------/\ 5 4 3 2 1 /\ 9 8 7 6 /笔记本电脑如何连接串口利用2计算机的串口是个比较老的内部接口方式了，在目前的台式机上由本来的2-4个com口减少到此刻1-2个，而笔记本电脑上曾经不再提供com口了，那么在此刻的医疗设备中还是广泛的采取com口来进行内部通讯，这就给笔记本电脑进行如许的测试带来了方便，上面图示以下如何进行笔记本串口通讯.首先你要购买一套USBTOCOM的转接器，价格大概在几十元，我这个比较早，大概有4年了，那个时候贵一些，好像在200元摆布，下图是这个转接器的USB 电缆下图就是USB转接器，一端是USB接口，一端是COM口把USB电缆和USBTOCOM转接器连接好后插在笔记本的USB口上，操纵零碎会主动找到新的设备并添加驱动程序，如果不克不及主动添加驱动程序，那么就须要拔出驱动程序盘来进行引诱安装的，这个驱动程序你购买转接器的时候都会配备的.安装成功后，零碎会通知你可以使用了.你进入开始--设置--控制面板--零碎，进入上面的画面在上面的画面中点击设备管理器，进入上面的画面在上面的画面中，你可以看到端口（COM和LPT）上面可能会有两个端口或者3个端口，普通是COM口两个，LPT 口一个，我这里只显示一个端口，因为我的电脑没有调制解调器，也没有打印端口，是以在不接USBTOCOM的时候，设备管理器里面是没有端口这个项目的，这是安装连接成功后显示的.如果你的电脑里面出现2个COM口，那么一个是调制解调器的端口，另一个就是转换器的端口，我们要使用的就是这个端口，请记住你的端口的名字，每个机器是纷歧样的，我的是COM4 ,在此外电脑上可能是COM1或者3等等，而另外一个是LPT端口，这个是打印机口，这里我们不去管它.鄙人图中鼠标单击右健选择属性：出现上面的画面，点击端口属性按照下图设置即可，设置终了后点击高级，进入上面的画面设置，然后确认退出即可.至此，你的串口曾经安装终了了，可以通过超等终端来调试的.计算机的WINDOWS操纵零碎都有一个叫超等终端的软件，普通安装在附件--通讯里面，如果找不到或许是没有按装，可以用按装盘添加，也能够使用其他的串口调试程序，上面解释超等终端的用法：打开超等终端后出现对话框，随意填写一个对话名称选择通讯端口通讯设置进入对话窗口当前，可以按仪器上的发送健向计算机发送数据（血球仪可以做一次测试就可以看到），如果仪器串口正常则在上面窗口中出现接收到的ASCLL码的文本.如果接受不到，先检查配置和线缆，然后再确定是不是串口成绩.上面的超等终端测试不成功的话，就要考虑线缆是否连接准确了，虽然大部分串口连接的电缆是对调的，但在有的机器上是直接连接的，是以会形成连接上的不准确，须要按照尺度的连接方式.须要说明的是，这个转接器本人带的电缆较短，没法长距离传送，是以须要根据接头的公母方式进行转接，我的做法是直接购买转接头，在转接头内部进行对调线，下图就是转接头：。
