串口连接线的制作方法 com线制作 rs232

电脑9针RS232直连串口延伸线制造办法
07月23日
一. 配件及对象
1.购置两个的DP9头(一个公头,一个母头,这个依据须要插上的接口所决议的)
2. 电烙铁一把.焊锡若干
3. 三条通俗导线
4. 目标：制造成电脑9针RS232直连串口延伸线
5. 功效：延伸9针RS232串口接口
二. 串口DP9头针脚次序分辩
1. 九针母头端子针脚次序图
2. 九针公头端子针脚次序图
解释：可以细心检讨引脚左方的数字标注,暗示对应的引脚标号.
三. 直连串口衔接办法
1.9针对9针串口直连衔接办法
2. 2. 9针对9针串口直连衔接示意图
解释：绿色接2脚,橙色接3脚,白绿接5脚
四. 直连串口衔接成品展现
五. 扩大解释
在现实运用中,9针RS232串口线平日是用在盘算机与外围装备的通信,多用于工控和测量装备以及部分通信装备中.如三菱plc梯形图下载以及工控触摸屏画面下载等.
平日在9针的基本再进行简化,只用个中的2.3.5三个管脚进行通信.这三个管脚分离是吸收线.发送线和地线,在一般情形下即可知足通信的请求.
平日进行串口数据通信,须要运用到RS232交叉串口线,如下图所示,个中2.3两脚是交叉互联的,这很轻易懂得,因为一个装备的发送线必须联接到别的一台装备的吸收线上,反之亦然.别的解释一下,232旌旗灯号的有用通信距离是15M.。

RS232制作一、引脚说明DB9公头 DB9母头管脚定义管脚定义1 载波检测(DCD) 6 数据准备好(DSR)2 接受数据(RXD) 7 请求发送(RTS)3 发出数据(TXD) 8 清除发送(CTS)4 数据终端准备好(DTR) 9 振铃指示(RI)5 信号地线(SG)二、三种连接方式1、无握手连接交换RD和TD线，每个TD连接到对应的RD。

如果设备不使用硬件握手，这样就可以完成通信。

2、全握手全握手连接允许硬件握手。

数据和握手信号输出连接到它们在另一台设备上的相应的输入。

在一个循环回送连接中，握手信号输出循环回送给自身设备的相应输入。

这在一台设备要求有握手信号而另一台不提供握手信号的时候就很有用处。

但是，使用这种类型的连接如果接收设备不能跟上发送速度就会导致数据错误。

3、循环回送握手当只有一台设备要求握手信号时，从一个DTE到DCE接口中使用循环回送握手信号。

在这种情况下，数据线正常连接，但是握手信号输出循环回送到它们相应的输入。

在一个DTE中，将RTS、CTS、DSR和CD连接到一起，如图4(c)所示。

在这种方式下，无论什么时候只要DTE声明了RTS，也会出现DCE声明CTS、DSR 和CD。

一个变化是连接RTS和CTS，以及将DTR连接到DSR和CD。

三、传输速率和距离RS-232-C标准规定的数据传输速率为50、75、100、150、300、600、1200、2400、4800、9600、19200、38400波特。

RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。

传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。

四、电气特性在TxD和RxD上：逻辑1(MARK)=-3V～-15V逻辑0(SPACE)=+3～+15V在RTS、CTS、DSR、DTR和DCD等控制线上：信号有效（接通，ON状态，正电压）=+3V～+15V信号无效（断开，OFF状态，负电压）=-3V～-15V以上规定说明了RS-232C标准对逻辑电平的定义。

电脑9针RS232曲连串心延少线创造要领之阳早格
格创做
07月23日
一、配件及工具
1.买买二个的DP9头(一个公头，一个母头，那个根据需要插上的接心所决断的)
2. 电烙铁一把、焊锡若搞
3. 三条一般导线
4. 手段：创造成电脑9针RS232曲连串心延少线
5. 功能：延少9针RS232串心接心
二、串心 DP9头针足程序辨别
1. 九针母头端子针足程序图
2. 九针公头端子针足程序图
证明：不妨小心查看引足左圆的数字标注，表示对于应的引足标号.
三、曲连串心对接要领
1.9针对于9针串心曲连对接要领
2.2. 9针对于9针串心曲连对接示企图
证明：绿色接2足，橙色接3足，黑绿接5足
四、曲连串心对接废品展示
五、扩展证明
正在本质应用中，9针RS232串心线常常是用正在估计机取中围设备的通疑，多用于工控战丈量设备以及部分通疑设备中.如三菱plc梯形图下载以及工控触摸屏绘里下载等.
常常正在9针的前提再举止简化，只用其中的2、3、5三个管足举止通疑.那三个管足分别是接支线、收支线战天线，正在普遍情况下即可谦足通讯的央供.
常常举止串心数据通疑，需要使用到RS232接叉串心线，如下图所示，其中2、3二足是接叉互联的，那很简单明黑，果为一个设备的收支线必须连接到其余一台设备的接支线上，反之亦然.其余证明一下，232旗号的灵验通讯距离是15M.。

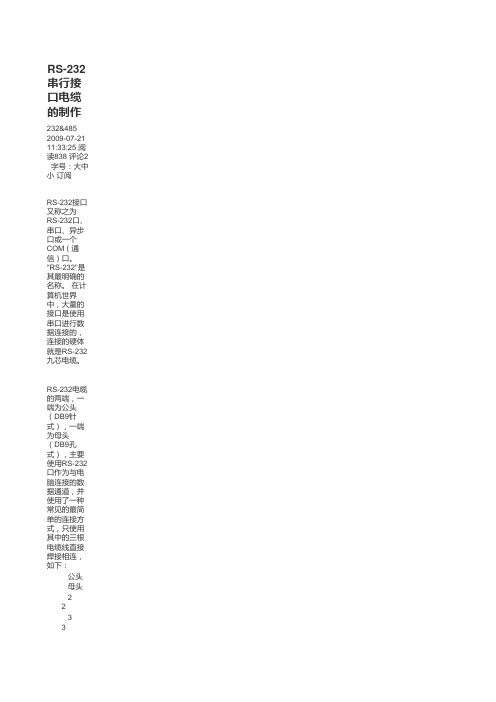

RS-232串行接口电缆的制作232&485 2009-07-21 11:33:25 阅读838 评论2 字号：大中小订阅RS-232接口又称之为RS-232口、串口、异步口或一个COM（通信）口。

"RS-232"是其最明确的名称。

在计算机世界中，大量的接口是RS-232电缆的两端，一端为公头（DB9针式），一端为母头（DB9孔式），主要使用RS-232口作为与电脑连接的数据通道，并使用了一公头母头2 23 35 5可以使用常见的四芯或八芯网络双绞线作通信线缆。

将其中的一对双绞线作为2、3脚的连接线可有效提高数据通讯可靠性（电缆长度尽当然，市场上的通用的RS-232九芯电缆也可直接使用，而这种线缆是将定义的的九根数据线全部一一对应连接而成，这样可免去自制的目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422.RS232C串口通信接线方法（三线制） 首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连； 上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚3.串口调试中要注意的几点：不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；线路焊接要牢固，不然程序没问题，却因为接线问题误事；串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

计算机世界中，大量的接口是使用串口进行数据连接的，连接的硬体就是RS-232九芯电缆。

常用连接线的制作1.网络通讯平行线的制作平行线用于网络产品与网络布线产品之间进行连接的标准568B连接线的通俗称呼。

在本产品上适合于计算机与 HUB、交换机的连接。

100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。

然后再利开，就可以得到较长的裸露线；带屏蔽的线只能再剥了（如图）棕右：蓝的位置，如图所示。

调整线序为以下顺序：左一：橙左二：蓝左三：绿左四：棕步骤5：小心的剥开每一对线，白色混线朝前。

因为我们是遵循EIA/TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。

需要特别注意的是，绿色条线应该跨越蓝色对线。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

左起：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕 ,常见的错误接法是将绿色线放到第4只脚的位置（如图所示）。

应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对残。

（见标准EIA/TIA 568B）左起：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕步骤 6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm的长度，之所以留下这个长度是接头，如右图接头的RJ45一以上线路制作完成后可以使用测线器进行测量。

2.网络通讯交叉线的制作制作方法和上面基本相同，只是在线序上不像568B，采用了1-3,2-6交换的方式，也就是一头使用568B制作，另外一头使用568A制作。

一端：白绿/绿/白橙/蓝/白蓝/橙/白棕/棕另一端：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕-----3.12）的立场30~35米。

3）4）公头（针）：泛指所有针式的接头。

母头（孔）：泛指所有插槽式的接头。

所有接头的针脚有统一规定，在接头上都印好了的，连接时要注意查看。

RS232串口交叉线的制作及USB转RS232串口线的检测一、RS232串口线的制作根据地铁车辆的通信端口，车辆部目前使用频繁的是DB9芯RS232串口交叉线，庞巴迪车辆VTCU数据下载、客室车门电机电流软件等。

制作之前先了解DB9芯RS232串口线各引脚功能，如下：1载波检测(DCD) 、2接受数据(RXD) 、3发出数据(TXD)、4数据终端准备好(DTR) 、5信号地线(SG)、6数据准备好(DSR)、7请求发送(RTS) 、8清除发送(CTS)、9振铃指示(RI)制作材料及工具：一根良好双绞线（3芯为好）、一把剥线钳，公母DB9插头各一个、一把电烙铁及若干焊锡。

连接示意图如下：用电烙铁依照以上示意图焊接好后，并仔细确认，是否为：2脚(RXD) 、3脚(TXD) 交叉反接，5脚直连，屏蔽线接外壳，其它线不连接。

用万用表欧姆档测试一端2、3、5脚之间各阻值是否为无穷大，否则说明在焊接过程中有搭锡短路现象，须重新焊接，要不然就可能在使用中烧损电脑或车辆的通信端口。

经以上焊接测量后，一条实用的RS232交叉线就做好了，装好DB9插头，如下图：二、USB转RS232串口线的检测车间现在规定车门软件连接线改为：USB转RS232串口线（双芯片PL2303+211）接9针RS232交叉线。

当USB转RS232串口线接上电脑USB接口后，pl2303芯片驱动正常情况下，我们打开电脑的设备管理器，见下图1，看到端口有：Prolific USB-to-Serial Comm Port，说明USB转RS232串口线已经连接上了电脑，一般就可以正常使用。

除此我们还可测量其插头电压，3脚（4脚）和5脚电压，2脚和3脚电压为正常为：7.8V－8.9V。

见图2。

CONSOLE 口数据线制作
最近一台路由器挂机，最后想到通过CONSOLE 口来拯救（其实不仅仅路由器，交换机，某些数控机械都要用串口与电脑连接来进行设置），可却没有数据线。

网上搜了几通说法不一，让我莫衷一是。

死马当活马医，硬着头皮到被我做好了。

现在把经过与大家分享。

一、材料：1、RJ45水晶头一个，2、9针串口线（母头）一根。

二、线序：1
、水晶头的顺序：
2
、串口线序（其实仔细看，上面标的都有。

）：
1
8
1
8
水晶头卡柄
1
5
6
9
3、两头互接顺序：
DB9(RS232)头（串口九针母头）RJ45（按568B)
颜色线序线序颜色
紫色81橙白
白色62橙色
黄色23绿白
棕色54蓝色
棕色55蓝白
橙色36绿色
红色47棕白
灰色78棕色
温馨提示：
①串口的8号与水晶头的1号对接；串口的6号与水晶头的2号对接……
②水晶头的颜色为568B网线接法对应的线色。

③串口的颜色来源：我正好找到了一根九针串口线，剪掉一头来用。

这跟数据线内每根线对应的针脚我一一用万用表测量出来的。

还有1、9口因为用不上所以没列出来。

④我的做法是把串口线剪掉一头，把数据线直接对应插入水晶头压好。

这样比水晶头接网线再一根一根对接方便安全。

但是这里水晶头的4、5号同时接在串口的5号上，我就另外用两根线插入水晶头，然后同时与串口的棕色线对接。

上面的照片上可以看出来，我用绝缘胶带包住的。

RS232通信线制作1.确定通信线的类型：RS232通信线有两种类型，分别为直接线和交叉线。

直接线用于将计算机的发送引脚连接到外部设备的接收引脚，同时将计算机的接收引脚连接到外部设备的发送引脚。

交叉线则相反，将计算机的发送引脚连接到外部设备的发送引脚，将计算机的接收引脚连接到外部设备的接收引脚。

确定所需的通信线类型后，可以继续下一步。

2.准备所需的材料和工具：制作RS232通信线需要一对DB9串口连接器，一根RS232线材，剥线钳，一个测试仪器（如数字万用表），焊锡和焊锡锤。

3.连接线材和DB9连接器：打开RS232线材，并根据所需的通信线类型，将线材的一端连接到DB9连接器的相应引脚上。

具体来说，将信号引脚连接到螺丝接口上，将地线引脚连接到金属接口上。

然后用剥线钳剥开线材的另一端，以便将其连接到另一个DB9连接器上。

4.焊接连接器：通过使用焊锡和焊锡锤，将线材固定到DB9连接器上。

确保焊接过程中不要让焊锡触碰到其他引脚或连接器上的部件。

5.测试连接器：使用测试仪器检查RS232通信线的连接是否正确。

确保每个引脚都与正确的线材连接，没有短路或断路。

如果测试结果不正确，检查焊接是否正确，并重新焊接线材。

6.终端连接：完成连接器的焊接和测试后，RS232通信线已准备好使用。

将其中一个连接器插入计算机的串行端口，将另一个连接器插入外部设备的串行端口。

注意事项：1.在焊接过程中，务必小心操作，并遵守安全操作。

焊接时要佩戴适当的安全手套和护目镜，以防止受伤。

2.在制作RS232通信线之前，确保详细阅读相关的RS232通信协议和设备的规格说明书。

3.熟悉DB9连接器的引脚说明，确保正确连接线材。

4.在测试连接器之前，确保测试仪器正常工作，并正确连接到连接器的引脚上。

总结：制作RS232通信线需要一定的技术和专业知识。

遵循正确的步骤，并小心操作，可以确保制作出可靠和有效的RS232通信线。

如果缺乏必要的技术知识，建议请专业人士代为制作，以确保通信线的质量和性能。

电脑9针RS232直连串口延长线制作方法
----2014年07月23日
?一、?配件及工具?
1.购买两个的DP9头(一个公头，一个母头，这个根据需要插上的接口所决定的)
2.电烙铁一把、焊锡若干
3.三条普通导线
4.目的：制作成电脑9针RS232直连串口延长线
3.工业成品的9针RS232直连串口延长线
?五、?扩展说明
在实际应用中，9针RS232串口线通常是用在计算机与外围设备的通信，多用于工控和测量设备以及部分通信设备中。

如三菱plc梯形图下载以及工控触摸屏画面下载等。

通常在9针的基础再进行简化，只用其中的2、3、5三个管脚进行通信。

这三个管脚分别是接收线、发送线和地线，在一般情况下即可满足通讯的要求。

通常进行串口数据通信，需要使用到RS232交叉串口线，如下图所示，其中2、3两脚是交叉互联的，这很容易理解，因为一个设备的发送线必须联接到另外一台设备的接收线上，反之亦然。

另外说明一下，232信号的有效通讯距离是15M。

Rs2329PIN串口PCB布线及串口线制作
Rs232 9PIN串口PCB布线及串口线制作
这么多年了，每次画PCB的时候，还是会被串口线的脚位弄晕，到底2、3脚是输入还是输出呢？
直到我做出下面的表格，才对串口部分电路的布线心安理得，不再担心是不是哪里搞反了。

以前为什么老会弄晕呢，每次好像都理解了，但每次心里都没把握，原因很简单，那是因为我们把握串口定义的时候，都未明确参考点。

例如，P2为RXD，是输入脚, 那是对于PC机（公头）而言的，然而对于外设（母头），它虽然还是RXD，但IO方向为输出了。

详见上表。

因此，大家在说串口脚定义时，首先，一定要弄清楚，它是公头还是母头，然后再看管脚的定义。

一般情况下，大家说的串口线定义是以PC机(公头)为参考的，如 2脚是RXD输入。

然而对于外设 (母头)来说，，是相反的，2脚是TXD 输出，这是最让人晕的地方，未弄明白公头或母头，就看脚的定义。

弄清楚这一点之后，做串口线或PCB 布线就简单了。

其次，DB公头与DB母头的管脚位排列是镜像反的，公头对着母头时，1对1，2对2，……9对9。

关于制作串口线，注意下面二点：
其一，一般情况下，外设为母DB头，此时串口线为母《-》公，这种线是直连线，将1、6脚短接，所有脚位一一对应即可。

其二，如果外设为公DB头，此时的串口线为母《-》母，这种线是交叉线。

将1、6脚短接，所有2与3， 4与6，7与8 脚位需要交叉。

详见下图。

本文由珂雪琪花原创，如果有错误请指出，如转载，请注明出处。
