车间划线及标识管理

地区划线标准1、地面通道线、地区区分线1) 线型A类—明黄色油漆实线线宽50mm：原则上用于全部协助通道线和地区区分线，中小库房和小型房间的主通道线，四角定位线；线宽100mm：原则上用于大型生产车间、大型库房的主通道线；线宽120mm：原则上用于厂区交通线。

图例：50mm100mm120mmB类—明黄色油漆虚线线宽50mm：大型工作地区内部地区区分线( 为达雅观成效可灵巧掌握)，同意穿越的通道线（可虚实联合）；图例：150mm 150mm50mm150mmC类—红色实线线宽50mm：不良品摆放区的区分线（遇到三面围墙处，第周围地面划一条红色实线）；图例：有勇气肩负命运这才是英豪豪杰。

150mmD 类—明黄色与黑色构成的斜纹斑马线（倾斜45o）：危险品地区的禁入警告线，警告地区线，消防通道线，突出部位线( 如路肩石等)；50mm图例：50mmE 类—绿色实线合格品摆放区的区分线和成品库房的通道线；图例：50mm说明：在全部适合贴胶带的地面，在能达到同样外观成效的条件下，可用在地面直接贴胶带的方式取代刷油漆。

有勇气肩负命运这才是英豪豪杰。

22) 定位线A 类-- 设备的定位：全部设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台”字样；图例：20cm2cm5cmB 类-- 不良品区（荒弃物的回收桶、箱、不良品搁置架）定位用红色线，假如定位范围小于40cm×40cm，则直接采纳关闭实线框定位；图例：20cmmc25cmmc2不合格品区5cmC 类-- 消防器械、油类、化学药品等危险物件的定位使用红白警告定位线；图例：20cm5cm2cm5cm有勇气肩负命运这才是英豪豪杰。

3D 类-- 物料码放架与形状规则的常用物件, 使用黄色四角定位线；图例：20cm2cm5cmE 类-- 消防栓、配电柜等禁放物件的开门地区处的定位使用红白相间的斑马式填补线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；地区长度与配电箱一致、宽度为门的半径；有勇气肩负命运这才是英豪豪杰。

图例：
设备的定位：
50mm
50mm
2、通道划线
2.0-2.5m 黄色100mm 实线以主大门中心线
为轴线对称分布
300mm斜线
1.0-1.5m 黄色80mm 实线以通道最宽处中
垂线为对称分布
300mm斜线
0.8-1.0m 黄色80mm 实线
间隔等线宽黄色60mm 斑马线
图例：
红色斜线长度为通道宽的1/2或者1/3
如搬运机具须跨越区段，则划虚线
3、刷油漆的注意事项
因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

6、区域标识牌设置
300*200mm 金属或塑料白底蓝字悬挂放置
200*150mm 铝塑或泡沫正常运行（绿色）
故障维修（红色）
停用保养（黄色）
悬挂放置
400*300mm 金属或铝塑“安全重点区”字样醒目位立式放置
300*200mm 金属或塑料
白底蓝字
（废品：用红字）
立式放置
7、其他注意事项
1)垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。

2)工作场所定置图要规划和显示出：
生产场地（或班组区域位置）
通道
在制品周转地
垃圾存放点
其他
3)工作或生产现场内，凡定置图中未注明的设施和物品应予以清除，做到图物
相符。

4)车间里面的窗户不能悬挂窗帘或其他障碍物。

5)班组休息区有明确的定置与标语。

+\车间划线及标识管理要求1、地面通道线、区域划分线1）线型A 类 -- 黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽 120mm：原则上用于主通道线。

图例：B 类 -- 黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类 -- 红色实线线宽 60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：+\D类 - 黄色与黑色组成的斜纹斑马线（倾斜45o）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“ XX工作台 / 设备”字样。

图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于 40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类 -- 货架的定位图例：H类-- 门开闭线图例：I类-- 限高线图例：J 类 -- 警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类 -- 台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色 ( 明黄色、天蓝色、大红色、标准绿色 ) 的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

食品车间 | 划线及标识管理要求地面通道线、区域划分线1) 线型A类--明黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--明黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色图例：D类--明黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；E 类--绿色实线合格品摆放区的划分线和成品仓库的通道线；说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

定位线A 类--设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台”字样；B 类--不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C 类--消防器材、油类、化学药品等危险物品的定位使用红白警示定位线；D 类--物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E 类--消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F 类--移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G 类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；通道划线刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色) 的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

车间划线及标识的管理要求1、地面通道线、区域划分(1)线宽A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线（2）线型A类--黄色油漆实线大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线B类--黄色油漆虚线线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色虚线线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）适用于危险品区域线、警示区域线，消防通道线；（3）定位线A类—设备的定位所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；D类物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；（3）方向箭头指示作为车间内物流、人流指示箭头划线标准车间行人通道可使用黄色脚印进行指示，主要通道每隔5米标示一处，其他区域根据通道长短进行统一标示。

车间_划线及标识管理要求车间的划线及标识管理是车间管理中非常重要的一项工作，它直接关系到车间生产流程的顺利进行、安全生产和员工的生命财产安全。

因此，车间的划线及标识管理非常重要，必须要有明确的管理要求。

其次，车间的划线及标识管理要求要注重标准化和统一性。

在车间内，划线及标识应按照统一的规范进行设置，划线的颜色、线宽、线型等应符合相关标准，以确保标识的明确性和可辨识性。

特别是一些关键区域，如高危区域、禁止区域等，应设置明显的标识，以提醒员工注意安全。

第三，车间的划线及标识管理要求要注重科学性和实用性。

车间的划线及标识应根据实际生产需要进行设置，合理规划车间的生产流程，确保流程的顺畅和高效。

标识应具备易辨识、易理解和易执行的特点，以提高员工的工作效率和安全意识。

第四，车间的划线及标识管理要求要注重更新和维护。

车间的划线及标识应定期进行检查和维护，确保标识的清晰和完整。

一旦发现标识模糊不清或者损坏，应及时更换或修复。

划线及标识管理要求还应包括对标识的更新，针对新的生产工艺和安全要求进行调整和更新，以适应不断发展变化的生产环境。

最后，车间的划线及标识管理要求要注重员工培训和监督。

车间应定期组织员工进行划线及标识管理的培训，使其了解划线及标识的重要性、意义和操作方法。

同时，车间应加强对员工的监督和检查，确保员工正确使用和遵守划线及标识管理的要求，杜绝违规操作和事故发生。

综上所述，车间的划线及标识管理要求是车间管理中非常重要的一项工作。

通过制定明确的管理制度，注重标准化、统一性、科学性和实用性，定期更新和维护，同时加强员工培训和监督，可以有效提高车间的安全生产管理水平，保障员工的生命财产安全，为企业的发展提供可靠的支持。

车间划线及标识的管理要求
1、地面通道线、区域划分
(1)线宽
A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；
B类----线宽10cm：大型生产车间、大型仓库的主通道线；
C类----线宽12cm：厂区交通线
（2）线型
A类--黄色油漆实线
大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线
B类--黄色油漆虚线
线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；
C类--红色虚线
线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；
D类-黄色与黑色组成的斜纹斑马线（倾斜45º）
适用于危险品区域线、警示区域线，消防通道线；
（3）定位线
A类—设备的定位
所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；
C类
消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；
D类
物料码放架与形状规则的常用物品、所有可以移动或容易移动的
设备的定位
使用黄色四角定位线；
E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；
F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）
使用黄线四周定位线，并标明起动方向；
G类--货架的定位
H 类--门开闭线。

车间划线及标识的管理要求1、地面通道线、区域划分(1)线宽A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线（2）线型A类--黄色油漆实线大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线B类--黄色油漆虚线线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色虚线线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）适用于危险品区域线、警示区域线，消防通道线；（3）定位线A类—设备的定位所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；D类物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；（3）方向箭头指示作为车间内物流、人流指示箭头划线标准车间行人通道可使用黄色脚印进行指示，主要通道每隔5米标示一处，其他区域根据通道长短进行统一标示。

车间划线及标识管理要求————————————————————————————————作者：————————————————————————————————日期：车间划线及标识管理要求1、地面通道线1）线型A类--黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：1、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

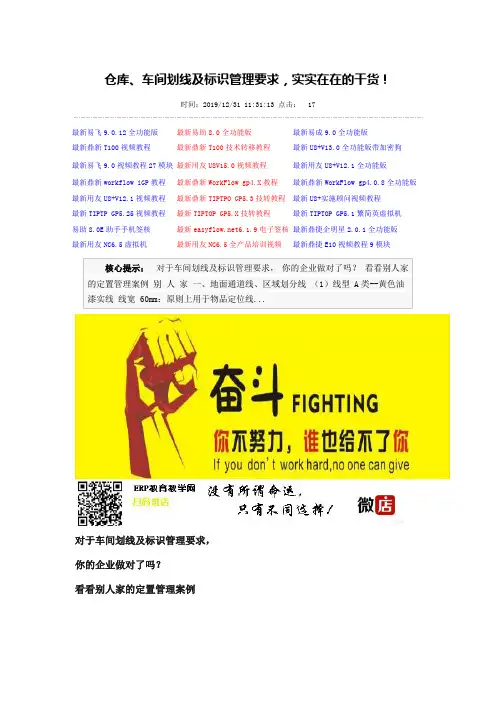

仓库、车间划线及标识管理要求，实实在在的干货！最新易飞9.0.12全功能版最新易助8.0全功能版最新易成9.0全功能版最新鼎新T100视频教程最新鼎新T100技术转移教程最新U8+V13.0全功能版带加密狗最新易飞9.0视频教程27模块最新用友U8V15.0视频教程最新用友U8+V12.1全功能版最新鼎新workflow iGP教程最新鼎新WorkFlow gp4.X教程最新鼎新WorkFlow gp4.0.8全功能版最新用友U8+V12.1视频教程最新鼎新TIPTPO GP5.3技转教程最新U8+实施顾问视频教程最新TIPTP GP5.25视频教程最新TIPTOP GP5.X技转教程最新TIPTOP GP5.1繁简英虚拟机易助8.0E助手手机签核最新6.1.9电子签核最新鼎捷企明星2.0.1全功能版最新用友NC6.5虚拟机最新用友NC6.5全产品培训视频最新鼎捷E10视频教程9模块对于车间划线及标识管理要求，你的企业做对了吗？看看别人家的定置管理案例别人家一、地面通道线、区域划分线（1）线型A类--黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实线结合）；C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45o）危险品区域线、警示区域线，消防通道线；（2）定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F 类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等） 使用黄线四周定位线，并标明起动方向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；二、通道划线三、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

车间划线及标识的管理要求1、地面通道线、区域划分(1)线宽A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线（2）线型A类--黄色油漆实线大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线B类--黄色油漆虚线线宽50mm：大型工作区域部划分线，允穿越的通道线（可虚实结合）；C类--红色虚线线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）适用于危险品区域线、警示区域线，消防通道线；（3）定位线A类—设备的定位所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位围小于40cm×40cm，则直接采用封闭实线框定位；C类消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；D类物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料转车等）使用黄线四定位线，并标明起动向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；（3）向箭头指示作为车间物流、人流指示箭头划线标准车间行人通道可使用黄色脚印进行指示，主要通道每隔5米标示一处，其他区域根据通道长短进行统一标示。

（4）字体、颜色要求需要进行文字说明的标示如“XX通道”、XX区域”等文字统一使用黄色、黑体加粗进行制作。

干货|车间划线及标识管理要求，太实用了！2016-11-21安全生产技术1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：图例：图例：图例：1)垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。

2)工作场所定置图要规划和显示出：生产场地（或班组区域位置）通道在制品周转地垃圾存放点其他3)工作或生产现场内，凡定置图中未注明的设施和物品应予以清除，做到图物相符。

车间划线及标识的管理要求1、地面通道线、区域划分(1)线宽A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线（2）线型A类--黄色油漆实线大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线B类--黄色油漆虚线线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色虚线线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）适用于危险品区域线、警示区域线，消防通道线；（3）定位线A类—设备的定位所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；D类物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；（3）方向箭头指示作为车间内物流、人流指示箭头划线标准车间行人通道可使用黄色脚印进行指示，主要通道每隔5米标示一处，其他区域根据通道长短进行统一标示。

车间可视化管理大全：车间划线、管道标识、定置管理在现代车间工作流程中，可视化管理是非常重要的一环。

通过科学的可视化管理手段，可以简化工作流程、提高工作效率，有效降低人员误操作风险，并且对提升车间管理效率与品质管理能力也有很大的作用。

在这里，我们将针对车间划线、管道标识、定置管理三个方面入手，阐述如何实现对车间的可视化管理。

车间划线管理车间划线管理是指通过对车间工作区进行地面划线标识，从而达到减少人员误区、指导监管人员、方便展示的效果，并可以协同生产计划完成车间工作任务的目的。

在车间划线中，需要注意以下几个方面：划线材料选择在车间划线时，需要选择耐用、防滑、易保养的材料，如机加工车间一般使用环氧自流平地坪，喷漆车间采用强化批刮刀等工具。

同时，在划线之前需要做好准备工作，保证划线效果（如清理地面、打下线轮）。

划线规范在车间划线时，需要注意各种标线对应的颜色、宽度、长度等规范。

如车道线为黄色实线，车间区域中的区域劃分线为白色虚线等等。

在车间划线后，需要在标线上标注清晰的标识，如车道编号、指示箭头、禁止标识等等。

标识应当明显、易于观察、易于辨识。

划线维护在车间使用过程中，划线所处环境会发生变化，如机器设备调整、机器设备调整、物料运输等等，这些都会影响到划线的状况，需要定期进行检查、维护与更新。

管道标识管理管道标识管理是指对车间中的管道进行标识、标注、编号，并建立管道图、管道使用情况的档案等。

在进行管道标识管理时，需要注意以下几个方面：管道标识颜色在车间中，管道标识不同配件、用途等的管道需要标明不同的颜色，并在管道标识上（例如：黑、白色或者黑、黄、白的三种颜色组合）标注管道编号、流量标准、流向等信息。

管道图示在进行管道标识管理时，还需要建立管道图、管道使用情况的档案等，以便进行检查、维护、更新，同时也可以为车间优化提供数据支撑。

在车间管道使用过程中，需要定期进行检查、保养与更新，保障管道的正常使用，并及时发现并解决存在的问题。
