车间划线及标识的管理要求

1、地面通道线、区域划分线1)线型A 类--明黄色油漆实线线宽 60mm ：原则上用于物品定位线； 线宽 80mm ：原则上用于设备区域线； 线宽120mm ：原则上用于主通道线。

图例：B 类--明黄色油漆虚线线宽60mm ：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C 类--红色实线线宽60mm ：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：150mm150mm150mm60mm60mm80mm120mm苏酒集团供应商的现 场划线及标识要求D类--明黄色与黑色组成的斜纹斑马线（倾斜45o）E 类--绿色实线2)定位线A 类--设备的定位：B 类--不良品区（废弃物的回收桶、箱、不良品放置架）定位2cm5cm60mm50mm20cmC 类--消防器材、油类、化学药品等危险物品的定位使用红白警示定位线；图例：D 类--物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位 使用黄色四角定位线；图例：E 类--消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；图例：2cm 5cm2cm 5cm5cm20cm20cm不合格品区手推式灭火器壁挂式灭火器说明：红色、线宽5cm，空白宽5cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；F 类--移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G 类--货架的定位图例：H 类--门开闭线 图例：非通道通道5c5cm5c5cm20c m5c5c 5c 5c物料周转车停放区区域大小由车的大 小确定图例：5cm 5cm单开门双开门I 类--限高线图例：J 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：5cm由区域大小确定由区域大小确定图A限高4.5m5cm由设备宽度确定柜门轨消防栓、配电柜等图B3cm1cm2、通道划线2.0-2.5m 黄色100mm 实线以主大门中心线为轴线对称分布300mm斜线1.0-1.5m 黄色80mm 实线以通道最宽处中垂线为对称分布300mm斜线0.8-1.0m 黄色80mm 实线间隔等线宽黄色60mm斑马线图例：红色斜线长度为通道宽的1/2或者1/3如搬运机具须跨越区段，则划虚线3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽60mm原则上用于物品定位线；线宽80mm原则上用于设备区域线；线宽120mm原则上用于主通道线。

图例：B类--黄色油漆虚线线宽60mm大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：150mm^ 150mm-1C类--红色实线线宽60mm不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45o）危险品区域线、警示区域线，消防通道线；图例：2）定位线A类一设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“ XX工作台/设备”字样。

图例：20cm*M _15cmB类一不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cmK 40cm则直接采用封闭实线框定位; 图例：C类一消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D 类一物料码放架与形状规则的常用物品、 所有可以移动或容易移动的设备的定 位 使用黄色四角定位线；E 类一消防栓、配电柜等禁放物品的开门区域处的定位 使用黄白相间的斑马式填充线； 图例： 谟叼；之邑歳宽％%空自战寛％叭氐八顷轉二区填尤更易渭防玄惬持一 建、宽愛3（｝切1左老：4 F 类一移动式设备的定位（如液压叉车、电动叉车、物料周转车等） 使用黄线四周定位线，并标明起动方向；图例：20cm4 -----------► 2crri^5cmE官亡N1ME物料周转车停放区区坯大小由车的大小稠左G类--货架的定位图例：通道H类--门开闭线图例：单开门"I类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒; 图例：由区域大小确定十消防栓、配电柜等」圉盼1由设諳竇度确定42、通道划线图例：虻色黠酸长废务通道宽的1/2或者1/3.知搬运机具须跨越虚段■测利處罐』3、 刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色 （明黄色、天蓝色、 大红色、标准绿色）的实际效果调配颜色，但要求与电脑所显示的色样效果接近， 且在工厂内部保持一致。

图例：
设备的定位：
50mm
50mm
2、通道划线
2.0-2.5m 黄色100mm 实线以主大门中心线
为轴线对称分布
300mm斜线
1.0-1.5m 黄色80mm 实线以通道最宽处中
垂线为对称分布
300mm斜线
0.8-1.0m 黄色80mm 实线
间隔等线宽黄色60mm 斑马线
图例：
红色斜线长度为通道宽的1/2或者1/3
如搬运机具须跨越区段，则划虚线
3、刷油漆的注意事项
因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

6、区域标识牌设置
300*200mm 金属或塑料白底蓝字悬挂放置
200*150mm 铝塑或泡沫正常运行（绿色）
故障维修（红色）
停用保养（黄色）
悬挂放置
400*300mm 金属或铝塑“安全重点区”字样醒目位立式放置
300*200mm 金属或塑料
白底蓝字
（废品：用红字）
立式放置
7、其他注意事项
1)垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。

2)工作场所定置图要规划和显示出：
生产场地（或班组区域位置）
通道
在制品周转地
垃圾存放点
其他
3)工作或生产现场内，凡定置图中未注明的设施和物品应予以清除，做到图物
相符。

4)车间里面的窗户不能悬挂窗帘或其他障碍物。

5)班组休息区有明确的定置与标语。

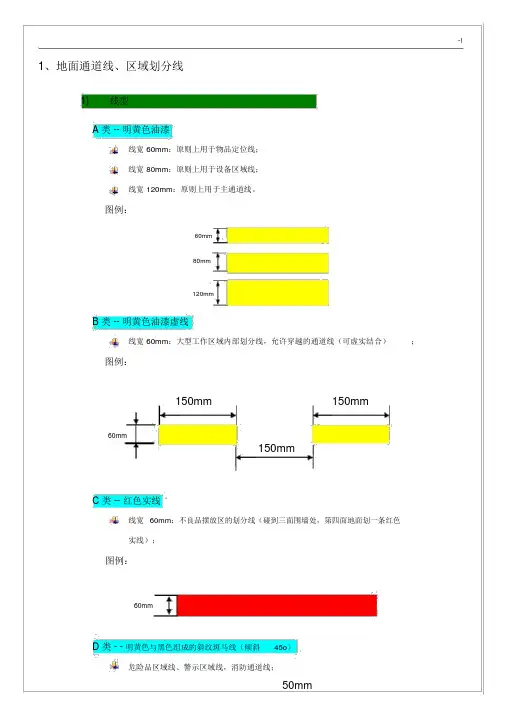

-!1、地面通道线、区域划分线1)线型A 类 -- 明黄色油漆线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽 120mm：原则上用于主通道线。

图例：60mm80mm120mmB 类 -- 明黄色油漆虚线线宽 60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：150mm150mm60mm150mmC 类 -- 红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：60mmD 类 - - 明黄色与黑色组成的斜纹斑马线（倾斜45o）危险品区域线、警示区域线，消防通道线；50mm50mmE类-- 绿色实线合格品摆放区的划分线和成品仓库的通道线；图例：5cm说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2)定位线A类-- 设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“ XX工作台”字样；图例：20cm2cm5cmB类-- 不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm× 40cm，则直接采用封闭实线框定位；图例：20cmmc2mc5cm02C 类--不合格品区5cm消防器材、油类、化学药品等危险物品的定位使用红白警示定位线；20cm5cm2cm5cmD类-- 物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：20cm2cm5cmE类-- 消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；图例：说明：红色线宽 5cm，空白线宽 5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；-!说明：红色线宽 5cm，空白线宽 5cm， 45o倾斜；区域长度与消防栓保持一致、宽度 30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽5cm，空白宽5cm，45o倾斜；区域长度与灭火器的数量一致、宽度 30cm左右；F 类-- 移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：通道5cm5cm物料周转车停放区区域大小由车的大小确定G类-- 货架的定位图例：非通道mc25cm5cm 5cm5cm5cm5cm5cm5cm通道H类-- 门开闭线图例：5cm5cm单开门双开门I类-- 限高线图例：5cm限高mJ类-- 警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：图 A由区域大小确定图 B由设备宽度确定5cm 定确小大域区柜门轨迹由消防栓、配电柜等K 类-- 台面物品定位待加工零件原材料、作业工具，检查工具、记录表、小物盒；图例：3cm1cm2、通道划线通道线区域形成方类别通道宽度转弯处颜色宽度线型式车道主通道 2.0-2.5m100mm 以主大门中心线黄色实线300mm斜线为轴线对称分布内部货流通道 1.0-1.5m80mm 以通道最宽处中黄色实线300mm斜线垂线为对称分布内部人流通道0.8-1.0m黄色80mm实线临时通道间隔等线宽黄色60mm斑马线图例：红色斜线长度为通道宽的1/2 或者 1/3如搬运机具须跨越区段，则划虚线3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色 ( 明黄色、天蓝色、大红色、标准绿色 ) 的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

+\车间划线及标识管理要求1、地面通道线、区域划分线1）线型A 类 -- 黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽 120mm：原则上用于主通道线。

图例：B 类 -- 黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类 -- 红色实线线宽 60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：+\D类 - 黄色与黑色组成的斜纹斑马线（倾斜45o）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“ XX工作台 / 设备”字样。

图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于 40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类 -- 货架的定位图例：H类-- 门开闭线图例：I类-- 限高线图例：J 类 -- 警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类 -- 台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色 ( 明黄色、天蓝色、大红色、标准绿色 ) 的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

车间划线及标识管理要求1,地面通道线,区域划分线1）线型A类■■黄色油漆实线线宽60mm :原则上用于物品定位线;线宽80mm :原则上用于设备区域线;线宽120mm :原则上用于主通道线。

■例:即mm牛即ee ~120mmB类■■黄色油漆虚线线宽60mm :大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类■■红色实线线宽60mm:不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类■黄色与黑色组成的斜纹斑马线（倾斜45。

）成危（wei）险品区域线、警示区域线，消防通道线;图例：2）定位线A类一设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部份注明“XX工作台/设备”字样。

图例：20cmB类一不良品区（废弃物的回收桶■箱.不良品放置架）定位用红色线，如果定位范围小于40cm x 40cm，则直接采用封闭实线框定位; 图例：C类一消防器材■油类■化学品等危（wei）险物品的的定位使用红白警示定位线;■例:D类一物料码放架与形状规则的常用物品.所有可以挪移或者容易挪移的设备的定位使用黄色四角定位线；■例：E类一消防栓,配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线;图例：倾魁】区城女度与渚洛會保持一;互邑绽完5飾，空白鏡宽公m 宽.度3 Ow摆布：=F类一挪移式设备的定位（如液压叉车,电动叉车,物料周转车等）使用黄线四周定位线，并标明起动方向；图例：物料周转车停放区区域大小由车的大小璐定G类“货架的定位■例:道通P通道H类■■门开闭线■例:I类■■限高线图例:J类“警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类■■台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒;■例：2■通道划线图例：红色制■灘长度为通道宽的1/2或者1/31-如搬运机具须踏越区段，妙盧戏J3■刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色（明黄色、天蓝色、大红色、标准绿色）的实际效果调配颜色，但要求与电脑所显示的色样效果接近, 且在工厂内部保持一致。

车间划线及标识管理区域划线标准为了规范化工厂内部的通道和区域，以下是地面通道线和区域划分线的标准：1) 线型A类：明黄色油漆实线，线宽50mm，用于所有辅助通道线和区域划分线，以及中小仓库和小型房间的主通道线和四角定位线。

线宽100mm，用于大型生产车间和大型仓库的主通道线。

线宽120mm，用于厂区交通线。

B类：明黄色油漆虚线，线宽50mm，用于大型工作区域内部的区域划分线（为达美观效果可灵活掌握），以及允许穿越的通道线（可虚实结合）。

C类：红色实线，线宽50mm，用于不良品摆放区的划分线。

碰到三面围墙处，第四面地面划一条红色实线。

D类：明黄色与黑色组成的斜纹斑马线（倾斜45º），用于危险品区域的禁入警示线、警示区域线、消防通道线和凸起部位线（如路肩石等）。

E类：绿色实线，用于合格品摆放区的划分线和成品仓库的通道线。

2) 定位线A类：设备的定位，所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台”字样。

B类：不良品区（废弃物的回收桶、箱、不良品放置架）定位，用红色线。

如果定位范围小于40cm×40cm，则直接采用封闭实线框定位。

C类：消防器材、油类、化学药品等危险物品的定位，使用红白警示定位线。

D类：物料码放架与形状规则的常用物品，使用黄色四角定位线。

E类：消防栓、配电柜等禁放物品的开门区域处的定位，使用红白相间的斑马式填充线。

F类：移动式设备的定位（如液压车、物料周转车等），使用黄线四周定位线，并标明起动方向。

G类：货架的定位。

H类：门开闭线。

以上标准可以直接用刷油漆的方式实现，也可以在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，直接贴胶带。

本文介绍了车间内的标识牌和划线等注意事项。

首先，限高线分为I类和J类，I类限高线用于提醒作业区域高度限制，J类限高线用于警示范围线。

限高线的设置位置包括消防栓、配电柜、电气控制柜等，以及需要提醒注意的区域和碰头部位等。

食品车间 | 划线及标识管理要求地面通道线、区域划分线1) 线型A类--明黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--明黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色图例：D类--明黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；E 类--绿色实线合格品摆放区的划分线和成品仓库的通道线；说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

定位线A 类--设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台”字样；B 类--不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C 类--消防器材、油类、化学药品等危险物品的定位使用红白警示定位线；D 类--物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E 类--消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F 类--移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G 类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；通道划线刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色) 的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

车间划线、标识执行标准车间标识执行标准为了使生产现场更加规范化和安全化，需要对地面通道线、区域划分线和设备定位线进行划分和标识。

以下是标准的执行方法：1.整理整顿生产现场地面通道线和区域划分线的线宽和线型需根据具体情况进行划分。

A类线宽为5cm，适用于二层及以上通道线和区域划分线，辅料仓库和主通道线，四角定位线；B类线宽为10cm，适用于车间一层地面及成品仓库的主通道线；C类线宽为15cm，适用于厂区道路交通线。

A类线型为明黄色油漆实线，适用于大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；B类线型为明黄色油漆虚线，适用于大型工作区域内部的区域以及功能不确定的区域的划分线；C类线型为红色虚线，适用于不良品摆放区的划分线；D类线型为明黄色和黑色组成的斜纹斑马线（45），适用于危险区域的禁入警示线，消防通道线，凸起部位（如路肩石等）；E类线型为绿色实线，适用于合格品摆放区的划分线和成品仓库的通道线。

在所有适宜贴胶带的地面，可用直接贴胶带的方式代替刷油漆。

2.设备定位线设备和工作台的定位线采用黄色四角定位线，工作台的四角定位线内空部分注明“XX工作台”字样；不良品区（废弃物回收桶、箱、不良品放置架）定位采用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位。

消防器材、油类、化学药品等危险物品的定位采用红色实线。

物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位采用黄色四角定位线。

消防栓、配电柜等禁放物品的开门区域处的定位采用红白相间的斑马式填充线。

3.灭火器的标识手推式灭火器和壁挂式灭火器的标识需根据具体情况进行划分和标识。

标识需明确且易于辨认，以便在紧急情况下快速使用。

以上是车间划线、标识执行标准，希望能够使生产现场更加规范化和安全化。

移动式设备的定位（如液压叉车、电动叉车、物料周转车等）：使用黄线四周定位线，并标明起动方向。

同时，需要设置通道以便设备的行走。
