车间划线及标识管理要求内容

车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类--货架的定位图例：H 类--门开闭线I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人。

车间划线及标识的管理要求1、地面通道线、区域划分(1)线宽A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线（2）线型A类--黄色油漆实线大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线B类--黄色油漆虚线线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色虚线线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）适用于危险品区域线、警示区域线，消防通道线；（3）定位线A类—设备的定位所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；D类物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；（3）方向箭头指示作为车间内物流、人流指示箭头划线标准车间行人通道可使用黄色脚印进行指示，主要通道每隔5米标示一处，其他区域根据通道长短进行统一标示。

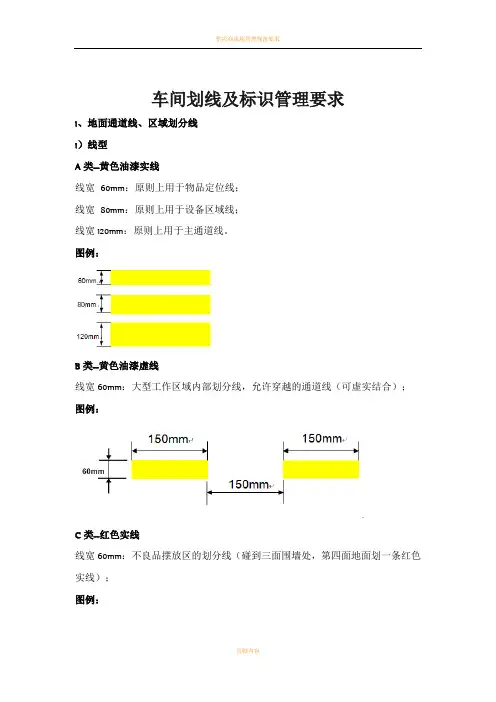

车间划线及标识管理要求
1、地面通道线、区域划分线
1）线型
A类--黄色油漆实线
线宽 60mm：原则上用于物品定位线；
线宽 80mm：原则上用于设备区域线；
线宽120mm：原则上用于主通道线。

图例：
B类--黄色油漆虚线
线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：
C类--红色实线
线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；
图例：
D类-黄色与黑色组成的斜纹斑马线（倾斜45o）
危险品区域线、警示区域线，消防通道线；
图例：
2)定位线
A类—设备的定位：
所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

图例：
B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位
用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；
图例：
C类—消防器材、油类、化学品等危险物品的的定位
使用红白警示定位线；
图例：
D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位
使用黄色四角定位线；
图例：
E类—消防栓、配电柜等禁放物品的开门区域处的定位
使用黄白相间的斑马式填充线；
图例：
F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）
使用黄线四周定位线，并标明起动方向；
图例：
G类--货架的定位图例：
H 类--门开闭线图例：。

车间划线标准一、背景介绍车间划线是指在生产车间内对地面进行标线划分，以便于组织和管理生产活动。

标线的规范与准确性对于车间的生产效率和安全管理至关重要。

本文将详细介绍车间划线的标准格式，包括标线颜色、宽度、标识符号等方面的要求。

二、标线颜色要求1. 主要通道标线：使用黄色标线，以便于员工和设备的辨识和导航。

2. 安全通道标线：使用红色标线，表示禁止进入或者特殊危（wei）险区域，提醒员工注意安全。

3. 特殊设备标线：使用橙色标线，标识特殊设备的位置和范围。

4. 物料存放标线：使用蓝色标线，标识物料存放区域，以便于管理和取用。

三、标线宽度要求1. 主要通道标线：宽度不小于10厘米，以确保员工和设备的安全通行。

2. 安全通道标线：宽度不小于15厘米，以提醒员工注意安全。

3. 特殊设备标线：宽度不小于5厘米，以确保设备的辨识和安全运行。

4. 物料存放标线：宽度不小于8厘米，以便于物料的管理和取用。

四、标线标识符号要求1. 主要通道标线：标识符号应使用箭头，指示通行方向。

2. 安全通道标线：标识符号应使用圆形，表示禁止进入或者特殊危（wei）险区域。

3. 特殊设备标线：标识符号应使用设备的图标或者文字，以便于辨识。

4. 物料存放标线：标识符号应使用文字或者图标，标明物料的名称和存放位置。

五、标线施工要求1. 标线应平整、坚固，与地面密切贴合，不得有起泡、脱落等情况。

2. 标线应使用耐磨、耐候、耐化学腐蚀的材料制作，以确保标线的持久性和可靠性。

3. 标线应时常进行检查和维护，如有损坏或者磨损应及时修复或者更换。

4. 标线施工应遵守相关安全规范，确保施工过程中不影响车间的正常生产活动。

六、标线维护管理要求1. 车间应制定标线维护管理制度，明确责任人和维护周期。

2. 定期对标线进行清洗、保养和检查，确保标线的清晰度和可读性。

3. 如发现标线损坏或者磨损严重，应及时修复或者更换，确保标线的完整性和准确性。

4. 标线维护记录应详细记录维护日期、维护内容和责任人，以便于追溯和管理。

车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--黄色油漆虚线、线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人。

+\车间划线及标识管理要求1、地面通道线、区域划分线1）线型A 类 -- 黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽 120mm：原则上用于主通道线。

图例：B 类 -- 黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类 -- 红色实线线宽 60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：+\D类 - 黄色与黑色组成的斜纹斑马线（倾斜45o）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“ XX工作台 / 设备”字样。

图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于 40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类 -- 货架的定位图例：H类-- 门开闭线图例：I类-- 限高线图例：J 类 -- 警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类 -- 台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色 ( 明黄色、天蓝色、大红色、标准绿色 ) 的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

车间划线及标识的管理要求(安全一级标准化)车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--黄色油漆虚线、线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人。

图例：以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范。

5、车间物料标识牌车间内部的物料放置点、待加工、已加工物料放置点，对物料名称、数量、规格以及最大上限的控制。

图例：6、区域标识牌设置7、其他注意事项1)垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。

2)工作场所定置图要规划和显示出：生产场地（或班组区域位置）通道在制品周转地垃圾存放点其他3)工作或生产现场内，凡定置图中未注明的设施和物品应予以清除，做到图物相符。

车间划线标准一、任务描述车间划线是指在生产车偶尔工业场所中，通过绘制标线来划分不同区域、指示行车道路、标识安全区域等。

本文将详细介绍车间划线的标准格式，包括标线颜色、宽度、形状等要求。

二、标线颜色要求1. 主干道标线：主干道标线应使用明显的黄色。

黄色标线的亮度要求高，能够在不同光照条件下清晰可见。

2. 行车道标线：行车道标线应使用白色。

白色标线的亮度要求适中，能够与道路背景形成明显对照。

3. 安全区域标线：安全区域标线应使用红色。

红色标线的亮度要求高，能够引起人们的注意。

三、标线宽度要求1. 主干道标线宽度：主干道标线宽度应为10cm。

这样的宽度能够使标线在车辆行驶过程中更加清晰可见，提高行车安全性。

2. 行车道标线宽度：行车道标线宽度应为5cm。

这样的宽度能够保证行车道标线与车辆轮胎之间有一定的缝隙，使车辆行驶更加平稳。

3. 安全区域标线宽度：安全区域标线宽度应为15cm。

这样的宽度能够使安全区域标线更加醒目，提醒人们注意安全。

四、标线形状要求1. 直线标线：直线标线应采用实线形式。

实线能够更清晰地指示行车道路，方便车辆行驶。

2. 弯道标线：弯道标线应采用虚线形式。

虚线能够更好地表现弯道的曲线形状，提醒车辆减速慢行。

3. 斑马线：斑马线应采用交替的白色和黑色条纹。

交替的条纹能够更醒目地标示人行横道，提醒车辆停车让行。

五、标线维护要求1. 定期检查：对车间内的标线应进行定期检查，发现磨损、退色等问题及时进行修复。

2. 清洁保养：车间标线应保持清洁，定期清扫，确保标线的清晰可见性。

3. 补漆维护：对于磨损、退色的标线，应及时进行补漆维护，确保标线的持久性和可靠性。

六、标线施工要求1. 施工前准备：施工前应清理施工区域，确保施工区域平整干净。

2. 施工工具：施工应使用专业的标线喷涂设备，确保标线的质量和效果。

3. 施工技术：施工人员应具备一定的施工经验和技术，确保标线的精准度和一致性。

七、总结车间划线标准是为了确保车间内的交通安全和工作环境整洁有序。

车间划线及标识的管理要求1、地面通道线、区域划分(1)线宽A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线（2）线型A类--黄色油漆实线大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线B类--黄色油漆虚线线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色虚线线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）适用于危险品区域线、警示区域线，消防通道线；（3）定位线A类—设备的定位所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；D类物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；（3）方向箭头指示作为车间内物流、人流指示箭头划线标准车间行人通道可使用黄色脚印进行指示，主要通道每隔5米标示一处，其他区域根据通道长短进行统一标示。

车间_划线及标识管理要求车间的划线及标识管理是车间管理中非常重要的一项工作，它直接关系到车间生产流程的顺利进行、安全生产和员工的生命财产安全。

因此，车间的划线及标识管理非常重要，必须要有明确的管理要求。

其次，车间的划线及标识管理要求要注重标准化和统一性。

在车间内，划线及标识应按照统一的规范进行设置，划线的颜色、线宽、线型等应符合相关标准，以确保标识的明确性和可辨识性。

特别是一些关键区域，如高危区域、禁止区域等，应设置明显的标识，以提醒员工注意安全。

第三，车间的划线及标识管理要求要注重科学性和实用性。

车间的划线及标识应根据实际生产需要进行设置，合理规划车间的生产流程，确保流程的顺畅和高效。

标识应具备易辨识、易理解和易执行的特点，以提高员工的工作效率和安全意识。

第四，车间的划线及标识管理要求要注重更新和维护。

车间的划线及标识应定期进行检查和维护，确保标识的清晰和完整。

一旦发现标识模糊不清或者损坏，应及时更换或修复。

划线及标识管理要求还应包括对标识的更新，针对新的生产工艺和安全要求进行调整和更新，以适应不断发展变化的生产环境。

最后，车间的划线及标识管理要求要注重员工培训和监督。

车间应定期组织员工进行划线及标识管理的培训，使其了解划线及标识的重要性、意义和操作方法。

同时，车间应加强对员工的监督和检查，确保员工正确使用和遵守划线及标识管理的要求，杜绝违规操作和事故发生。

综上所述，车间的划线及标识管理要求是车间管理中非常重要的一项工作。

通过制定明确的管理制度，注重标准化、统一性、科学性和实用性，定期更新和维护，同时加强员工培训和监督，可以有效提高车间的安全生产管理水平，保障员工的生命财产安全，为企业的发展提供可靠的支持。

车间划线及标识的管理要求
1、地面通道线、区域划分
(1)线宽
A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；
B类----线宽10cm：大型生产车间、大型仓库的主通道线；
C类----线宽12cm：厂区交通线
（2）线型
A类--黄色油漆实线
大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线
B类--黄色油漆虚线
线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；
C类--红色虚线
线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；
D类-黄色与黑色组成的斜纹斑马线（倾斜45º）
适用于危险品区域线、警示区域线，消防通道线；
（3）定位线
A类—设备的定位
所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；
C类
消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；
D类
物料码放架与形状规则的常用物品、所有可以移动或容易移动的
设备的定位
使用黄色四角定位线；
E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；
F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）
使用黄线四周定位线，并标明起动方向；
G类--货架的定位
H 类--门开闭线。

车间划线及标识管理要求————————————————————————————————作者：————————————————————————————————日期：车间划线及标识管理要求1、地面通道线1）线型A类--黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：1、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

车间划线及标识的管理要求1、地面通道线、区域划分(1)线宽A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线（2）线型A类--黄色油漆实线大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线B类--黄色油漆虚线线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色虚线线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）适用于危险品区域线、警示区域线，消防通道线；（3）定位线A类—设备的定位所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；D类物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；（3）方向箭头指示作为车间内物流、人流指示箭头划线标准车间行人通道可使用黄色脚印进行指示，主要通道每隔5米标示一处，其他区域根据通道长短进行统一标示。
