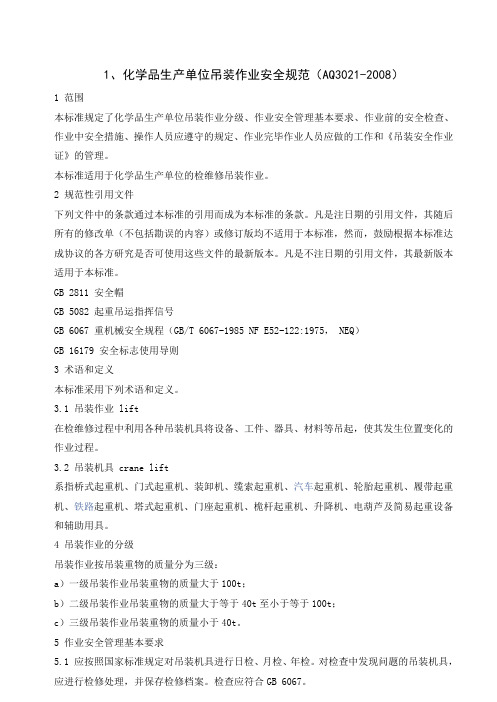

1、化学品生产单位吊装作业安全规范（AQ3021-2008）1 范围本标准规定了化学品生产单位吊装作业分级、作业安全管理基本要求、作业前的安全检查、作业中安全措施、操作人员应遵守的规定、作业完毕作业人员应做的工作和《吊装安全作业证》的管理。

本标准适用于化学品生产单位的检维修吊装作业。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 2811 安全帽GB 5082 起重吊运指挥信号GB 6067 重机械安全规程（GB/T 6067-1985 NF E52-122:1975， NEQ）GB 16179 安全标志使用导则3 术语和定义本标准采用下列术语和定义。

3.1 吊装作业 lift在检维修过程中利用各种吊装机具将设备、工件、器具、材料等吊起，使其发生位置变化的作业过程。

3.2 吊装机具 crane lift系指桥式起重机、门式起重机、装卸机、缆索起重机、汽车起重机、轮胎起重机、履带起重机、铁路起重机、塔式起重机、门座起重机、桅杆起重机、升降机、电葫芦及简易起重设备和辅助用具。

4 吊装作业的分级吊装作业按吊装重物的质量分为三级：a）一级吊装作业吊装重物的质量大于100t；b）二级吊装作业吊装重物的质量大于等于40t至小于等于100t；c）三级吊装作业吊装重物的质量小于40t。

5 作业安全管理基本要求5.1 应按照国家标准规定对吊装机具进行日检、月检、年检。

对检查中发现问题的吊装机具，应进行检修处理，并保存检修档案。

检查应符合GB 6067。

5.2 吊装作业人员（指挥人员、起重工）应持有有效的《特种作业人员操作证》，方可从事吊装作业指挥和操作。

5.3 吊装质量大于等于40t的重物和土建工程主体结构，应编制吊装作业方案。

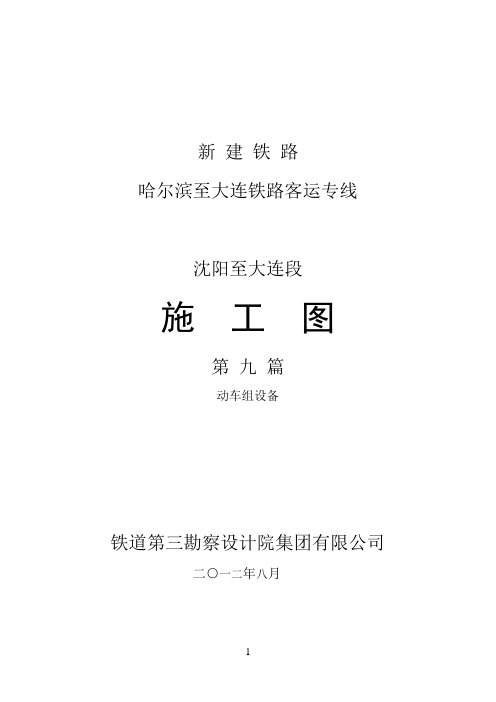

新建铁路哈尔滨至大连铁路客运专线沈阳至大连段施工图第九篇动车组设备铁道第三勘察设计院集团有限公司二○一二年八月1新建铁路哈尔滨至大连铁路客运专线沈阳至大连段施工图第九篇动车组设备集团总经理集团总工程师铁道第三勘察设计院集团有限公司3文件分发单位及份数3目录一、初步设计批复意见的主要内容及执行情况................................................. （一）初步设计批复意见..................................................................................... （二）执行情况.....................................................................................................二、设计说明.........................................................................................................三、环境保护措施.................................................................................................四、节约能源措施.................................................................................................五、施工注意事项.................................................................................................六、运营注意事项.................................................................................................七、安全施工措施.................................................................................................附件一、机械设备数量表二、甲供物资设备一览表三、采用标准图、通用图一览表四、图纸目录文件编制单位: 机械动力和环境工程设计处机械动力工程设计处编写:赵庆坤复核:张德育专业审核:赵庆坤专业审定:冯全在项目总工程师:张西泽院副总工程师:范建国3一、初步设计批复意见及执行情况（一）初步设计批复意见铁鉴函【2007】649号文《关于新建铁路哈尔滨至大连客运专线初步设计的批复》关于大连动车运用所批复内容摘录如下：“（五）大连动车运用所1.原则同意动车运用所的总平面布置。
