磷腈类化合物在阻燃材料中的应用研究进展_宝冬梅

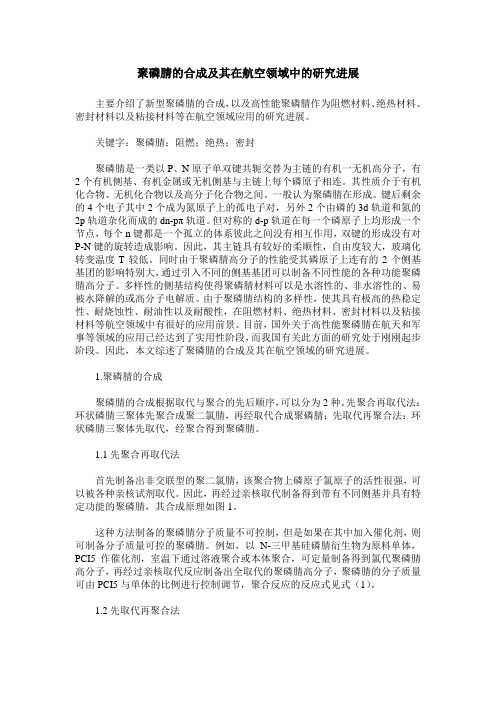

聚磷腈的合成及其在航空领域中的研究进展主要介绍了新型聚磷腈的合成，以及高性能聚磷腈作为阻燃材料、绝热材料、密封材料以及粘接材料等在航空领域应用的研究进展。

关键字：聚磷腈；阻燃；绝热；密封聚磷腈是一类以P、N原子单双键共轭交替为主链的有机一无机高分子，有2个有机侧基、有机金属或无机侧基与主链上每个磷原子相连。

其性质介于有机化合物、无机化合物以及高分子化合物之间。

一般认为聚磷腈在形成。

键后剩余的4个电子其中2个成为氮原子上的孤电子对，另外2个由磷的3d轨道和氮的2p轨道杂化而成的dn-pπ轨道。

但对称的d-p轨道在每一个磷原子上均形成一个节点，每个n键都是一个孤立的体系彼此之间没有相互作用，双键的形成没有对P-N键的旋转造成影响。

因此，其主链具有较好的柔顺性，自由度较大，玻璃化转变温度T较低。

同时由于聚磷腈高分子的性能受其磷原子上连有的2个侧基基团的影响特别大，通过引入不同的侧基基团可以制备不同性能的各种功能聚磷腈高分子。

多样性的侧基结构使得聚磷腈材料可以是水溶性的、非水溶性的、易被水降解的或高分子电解质。

由于聚磷腈结构的多样性，使其具有极高的热稳定性、耐烧蚀性、耐油性以及耐酸性，在阻燃材料、绝热材料、密封材料以及粘接材料等航空领域中有很好的应用前景。

目前，国外关于高性能聚磷腈在航天和军事等领域的应用已经达到了实用性阶段，而我国有关此方面的研究处于刚刚起步阶段。

因此，本文综述了聚磷腈的合成及其在航空领域的研究进展。

1.聚磷腈的合成聚磷腈的合成根据取代与聚合的先后顺序，可以分为2种。

先聚合再取代法：环状磷腈三聚体先聚合成聚二氯腈，再经取代合成聚磷腈；先取代再聚合法：环状磷腈三聚体先取代，经聚合得到聚磷腈。

1.1先聚合再取代法首先制备出非交联型的聚二氯腈，该聚合物上磷原子氯原子的活性很强，可以被各种亲核试剂取代。

因此，再经过亲核取代制备得到带有不同侧基并具有特定功能的聚磷腈，其合成原理如图1。

这种方法制备的聚磷腈分子质量不可控制，但是如果在其中加入催化剂，则可制备分子质量可控的聚磷腈。

磷腈阻燃环氧树脂的制备及热分解动力学研究宝冬梅;方丽;文竹;龙高喊;任莹;胡小碧;敖富佳【摘要】以六氯环三磷腈(HCCP)和对羟基苯甲醛为原料,一步法合成了六(4-醛基苯氧基)环三磷腈(HAPCP).然后以HAPCP为阻燃剂,将其添加到环氧树脂(EP)中制备阻燃环氧树脂(FR/EP).最后,通过热重法(TG)和微商热重法(DTG),研究了EP和FR/EP在氮气气氛下的热分解动力学行为,运用Flynn-Wall-Ozawa(FWO)法和Kissinger法求出EP和FR/EP的热分解反应的活化能E和指前因子A,采用Coast-Redfern法确定了热分解动力学机理函数g(α)和反应级数n.实验结果表明,相同升温速率下,FR/EP的热分解反应的活化能比EP的低,其活化能和指前因子分别为E k(FR/EP)=1.34×105 J/mol,E O(FR/EP)=1.38×105 J/mol,A(FR-EP)=1.4×1010 min-1,FR/EP的热分解动力学方程为g(α)=1-(1-α)3,反应级数n=3.【期刊名称】《功能材料》【年(卷),期】2018(049)011【总页数】7页(P11089-11095)【关键词】磷腈;阻燃;环氧树脂;热分解动力学;阻燃机理【作者】宝冬梅;方丽;文竹;龙高喊;任莹;胡小碧;敖富佳【作者单位】贵州民族大学化学工程学院(民族医药学院),贵阳 550025;贵州民族大学化学工程学院(民族医药学院),贵阳 550025;贵州民族大学化学工程学院(民族医药学院),贵阳 550025;贵州民族大学化学工程学院(民族医药学院),贵阳 550025;贵州民族大学化学工程学院(民族医药学院),贵阳 550025;贵州民族大学化学工程学院(民族医药学院),贵阳 550025;贵州民族大学化学工程学院(民族医药学院),贵阳 550025【正文语种】中文【中图分类】O6310 引言作为3大通用型热固性树脂之一，环氧树脂(EP)具有优异的电绝缘性能、粘结性能、耐磨性能和化学稳定性，固化收缩率低，易于成型加工，广泛应用于粘合剂、涂料、电子、航空航天以及工程复合材料等领域[1]。

新型环磷腈阻燃剂合成及其在环氧树脂中的应用一、背景介绍环磷腈是一种具有多种优异性能的聚合物，如高强度、高温和耐化学腐蚀性等，因而被广泛应用于各个领域。

但是，在应用中由于其易燃性，导致了安全隐患。

因此，防火功能的环境绿色型阻燃剂需求也随之增加。

二、新型环磷腈阻燃剂的合成及其特点本研究采用氧化氨作为环磷腈的引发剂，结合硝酸乙酯、苯胺等反应物，成功制备出新型环磷腈阻燃剂。

通过实验测试，发现该阻燃剂具有以下特点：1. 阻燃效果好：在环氧树脂热稳定性和阻燃性能方面进行测试，结果表明添加该阻燃剂后，能使环氧树脂的阻燃等级根据不同比例提高到V-0 级，能有效防止火灾发生。

2. 热稳定性高：新型环磷腈阻燃剂的热分解温度高，能够承受高温环境下的应力，与环磷腈材料完美相配，且在高温环境中也不影响该类材料的性能。

3. 绿色环保：该阻燃剂是由天然材料制备而成，无毒、无味、无污染，符合环保标准，可以广泛应用于各个领域。

三、新型环磷腈阻燃剂在环氧树脂中的应用本研究将新型环磷腈阻燃剂加入到环氧树脂中进行混合制备，并将其制成薄膜进行测试。

实验结果表明，在不同比例下添加该阻燃剂后，环氧树脂薄膜的阻燃等级均达到了 V-0 级，具有显著的阻燃效果，并且能最大程度保留材料的基本性能，如结构、机械性能等。

因此，该阻燃剂可以广泛应用于电器、建筑、交通等领域。

四、结论本研究成功制备出一种新型环磷腈阻燃剂，采用氧化氨作为环磷腈的引发剂，并结合硝酸乙酯、苯胺等反应物制备得到。

此阻燃剂环保、无毒无味，且具有优秀的阻燃效果和热稳定性，可广泛应用于各个领域，如电器、建筑、交通等。

在环氧树脂材料中的应用结果也证明了该阻燃剂良好的阻燃效果，可以成为环磷腈类材料阻燃领域的重要研究方向。

综述CHINA SYNTHETIC RESIN AND PLASTICS合 成 树 脂 及 塑 料 ， 2017， 34（6）： 78大多数塑料、橡胶以及合成纤维等聚合物属于可燃、易燃材料，燃烧时会产生浓烟和有毒气体，对人们的生命财产以及自然环境造成巨大的危害。

按所含阻燃元素的不同，阻燃剂可分为卤系阻燃剂、磷系阻燃剂、氮系阻燃剂、硅系阻燃剂以及无机阻燃剂等。

卤系阻燃剂具有出色的阻燃效果，但燃烧时会释放大量有毒气体以及烟雾，对环境产生不良影响，不符合绿色环保要求。

无卤新型环三磷腈阻燃剂的研究进展李伶通1，2，祝颖丹2，刘 东2，陈 刚2，徐海兵2，刘文庆1，颜 春2*（1.上海大学材料科学与工程学院，上海市 200444；2.浙江省机器人与智能制造装备技术重点实验室，中国科学院宁波材料技术与工程研究所，浙江省宁波市 315000）摘 要： 综述了新型环三磷腈阻燃剂的研究进展，主要包括含有苯胺基或苯氧基、不饱和键、羟基、氨基、硅等不同官能团的环三磷腈衍生物的合成及阻燃机理，总结了其应用领域及存在的优缺点。

尽管磷腈类阻燃剂较传统阻燃剂在性能方面有巨大提升，但也存在合成成本高，硅、不饱和键等侧基对氯原子的取代程度难以控制，以及含苯环取代基添加型阻燃剂添加量大导致的力学性能下降等问题。

针对这些问题，降低合成成本、发展新工艺进行规模化生产以及完善理论研究是我国磷腈类阻燃剂未来的研究重点。

关键词： 磷腈阻燃剂 官能团 阻燃机理中图分类号： TQ 9 文献标识码： A 文章编号： 1002-1369（2017）06-0078-06Research process of novel cyclotriphosphazene flame retardantsLi Lingtong 1，2， Zhu Yingdan 2， Liu Dong 2， Chen Gang 2， Xu Haibing 2， Liu Wenqing 1， Yan Chun 2（1. School of Materials Science and Engineering ， Shanghai University ， Shanghai 200444， China ；2. Zhejiang Provincial Key Laboratoryof Robotics and Intelligent Manufacturing Equipment Technology ， Ningbo Institute of Material Technology and Engineering ，Chinese Academy of Sciences ， Ningbo 315000， China ）Abstract ： This paper introduces the research progress of novel cyclotriphosphazene-based flame retardants，which involve the synthetic process and mechanism of cyclotriphosphazene derivatives containing various functional groups such as phenylamino，phenoxy，unsaturated bonds，hydroxyl，amino group，and silicon. It summarizes the application as well as advantages and disadvantages of these flame-retardants. Though the properties of cyclotriphosphazene-based flame retardants are much better than those of conventional retardants，problems need to be solved such as high costs in synthesis process， substitution to chloride of side-groups such as unsaturated bonds and silicon group， poor mechanical properties caused by adding excessively additive flame retardant containing benzene substituents. Therefore，the hotpot of the research and development tendency of cyclotriphosphazene-based flame retardant in China are costs reduction，new techniques development and industrial production as well as theoretical research.Keywords ： cyclotriphosphazene-based flame retardant； functional group； flame-retardant mechanism 收稿日期： 2017-06-29；修回日期： 2017-08-28。

磷腈阻燃剂1. 简介磷腈阻燃剂是一种常用的阻燃剂，具有优异的阻燃性能和广泛的应用领域。

本文将对磷腈阻燃剂的结构式、性质、制备方法以及应用进行详细探讨。

2. 结构式磷腈阻燃剂的结构式一般为R-C≡N，其中R代表有机基团。

磷腈阻燃剂的结构中含有磷元素和氮元素，这两种元素的存在赋予了磷腈阻燃剂优异的阻燃性能。

3. 性质磷腈阻燃剂具有以下几个显著的性质：3.1 高效阻燃性能磷腈阻燃剂在高温下能够迅速分解生成具有阻燃效果的磷化物，形成炭化层，有效隔离氧气，减少燃烧速度，降低火焰蔓延的风险。

3.2 热稳定性磷腈阻燃剂具有较高的热稳定性，能够在高温环境下保持其阻燃性能，不易分解或挥发。

3.3 低毒性磷腈阻燃剂在燃烧过程中产生的副产物相对较少，具有较低的毒性，对人体和环境影响较小。

3.4 耐候性磷腈阻燃剂具有较好的耐候性，能够在不同气候条件下保持其阻燃性能，不易受到外界环境的影响。

4. 制备方法磷腈阻燃剂的制备方法多种多样，下面介绍其中几种常见的制备方法：4.1 磷化法将含有磷元素的化合物与含有氮元素的化合物反应，生成磷腈阻燃剂。

这种方法制备的磷腈阻燃剂具有较高的纯度和较好的阻燃性能。

4.2 缩聚法通过缩聚反应将含有磷基团和氰基团的化合物聚合，形成磷腈阻燃剂。

这种方法制备的磷腈阻燃剂具有较高的分子量和较好的热稳定性。

4.3 反应挤出法将含有磷元素和氮元素的化合物与聚合物进行反应挤出，形成磷腈阻燃剂。

这种方法制备的磷腈阻燃剂具有较好的分散性和较高的耐候性。

5. 应用领域磷腈阻燃剂具有广泛的应用领域，下面介绍几个主要的应用领域：5.1 建筑材料磷腈阻燃剂广泛应用于建筑材料中，如阻燃涂料、阻燃胶粘剂等。

磷腈阻燃剂能够提高建筑材料的阻燃性能，降低火灾风险，保护人身和财产安全。

5.2 电子产品磷腈阻燃剂被广泛应用于电子产品中，如电路板、电线电缆等。

磷腈阻燃剂能够提高电子产品的阻燃性能，减少火灾发生时的火焰和烟雾产生，保护设备和人员安全。
