机器人的数学基础及模型建立

机器人机构学的数学基础
机器人机构学的数学基础包括向量、矩阵、三角函数、微积分等数学知识。

首先，向量是机器人机构学中必须掌握的概念，因为机器人的运动轨迹可以表示为一系列向量。

向量的长度和方向可以描述机器人的位置和姿态，因此对于机器人的运动规划和控制非常重要。

其次，矩阵是机器人机构学中不可或缺的数学工具，因为机器人的运动学和动力学问题可以表示为矩阵方程。

例如，通过矩阵变换可以将机器人末端执行器的位姿转换为关节角度，或者将关节力矩转换为末端执行器的力和力矩。

第三，三角函数也是机器人机构学中常用的数学工具，因为机器人的运动通常涉及到角度的变化。

例如，关节角度可以用正弦和余弦函数来表示，而逆解问题中也需要使用反三角函数求解。

最后，微积分是机器人机构学中的重要数学基础，因为机器人的运动学和动力学问题往往涉及到速度、加速度和力矩等概念。

例如，求解机器人的运动学和动力学模型时需要使用微积分知识，同时在机器人控制问题中也需要使用微积分来设计控制算法。

总之，机器人机构学的数学基础包括向量、矩阵、三角函数和微积分等数学知识。

掌握这些数学知识对于理解机器人的运动规划、控制和仿真非常重要。

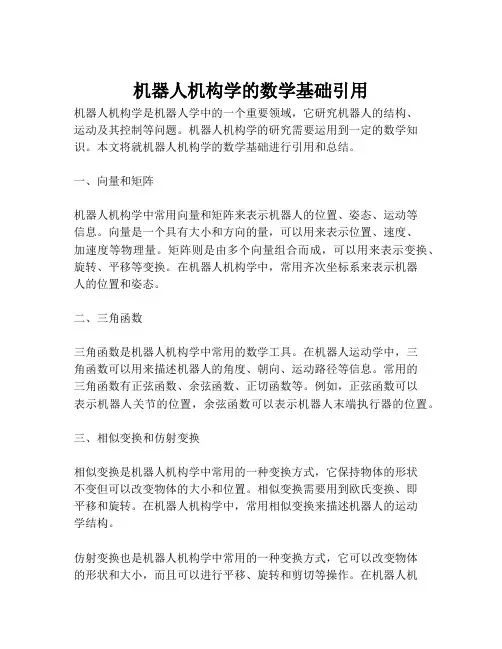

机器人机构学的数学基础引用机器人机构学是机器人学中的一个重要领域，它研究机器人的结构、运动及其控制等问题。

机器人机构学的研究需要运用到一定的数学知识。

本文将就机器人机构学的数学基础进行引用和总结。

一、向量和矩阵机器人机构学中常用向量和矩阵来表示机器人的位置、姿态、运动等信息。

向量是一个具有大小和方向的量，可以用来表示位置、速度、加速度等物理量。

矩阵则是由多个向量组合而成，可以用来表示变换、旋转、平移等变换。

在机器人机构学中，常用齐次坐标系来表示机器人的位置和姿态。

二、三角函数三角函数是机器人机构学中常用的数学工具。

在机器人运动学中，三角函数可以用来描述机器人的角度、朝向、运动路径等信息。

常用的三角函数有正弦函数、余弦函数、正切函数等。

例如，正弦函数可以表示机器人关节的位置，余弦函数可以表示机器人末端执行器的位置。

三、相似变换和仿射变换相似变换是机器人机构学中常用的一种变换方式，它保持物体的形状不变但可以改变物体的大小和位置。

相似变换需要用到欧氏变换、即平移和旋转。

在机器人机构学中，常用相似变换来描述机器人的运动学结构。

仿射变换也是机器人机构学中常用的一种变换方式，它可以改变物体的形状和大小，而且可以进行平移、旋转和剪切等操作。

在机器人机构学中，仿射变换常用于描述机器人末端执行器的位置和姿态。

四、李群和李代数李群和李代数是机器人机构学的重要数学工具。

李群是一种数学对象，它描述了物体的对称性和运动规律。

李代数则是对李群进行线性化的结果，它可以求出物体在某一点的切空间。

在机器人机构学中，李群和李代数可以用来描述机器人的变换及其群结构。

总结：机器人机构学的数学基础涉及到向量和矩阵、三角函数、相似变换和仿射变换以及李群和李代数等领域。

这些数学概念和工具可以帮助机器人机构学家更加准确地描述机器人的位置、姿态、运动及其控制方式，从而为机器人的应用研究提供有力的数学支撑。

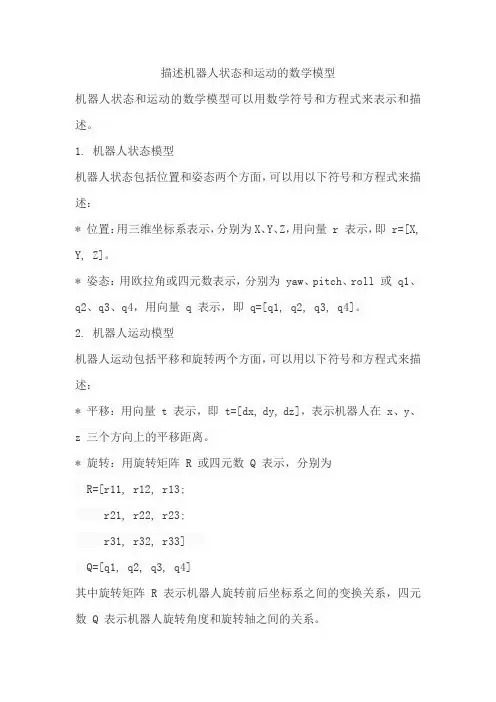

描述机器人状态和运动的数学模型
机器人状态和运动的数学模型可以用数学符号和方程式来表示和描述。

1. 机器人状态模型
机器人状态包括位置和姿态两个方面，可以用以下符号和方程式来描述：
* 位置：用三维坐标系表示，分别为X、Y、Z，用向量 r 表示，即 r=[X, Y, Z]。

* 姿态：用欧拉角或四元数表示，分别为 yaw、pitch、roll 或 q1、q2、q3、q4，用向量 q 表示，即 q=[q1, q2, q3, q4]。

2. 机器人运动模型
机器人运动包括平移和旋转两个方面，可以用以下符号和方程式来描述：
* 平移：用向量 t 表示，即 t=[dx, dy, dz]，表示机器人在 x、y、z 三个方向上的平移距离。

* 旋转：用旋转矩阵 R 或四元数 Q 表示，分别为
R=[r11, r12, r13;
r21, r22, r23;
r31, r32, r33]
Q=[q1, q2, q3, q4]
其中旋转矩阵 R 表示机器人旋转前后坐标系之间的变换关系，四元数 Q 表示机器人旋转角度和旋转轴之间的关系。

综合起来，机器人状态和运动的数学模型可以表示为：
机器人状态：r=[X, Y, Z], q=[yaw, pitch, roll] 或 q=[q1, q2, q3, q4]
机器人运动：t=[dx, dy, dz], R=[r11, r12, r13; r21, r22, r23; r31, r32, r33] 或 Q=[q1, q2, q3, q4]
以上是常用的机器人状态和运动的数学模型，不同类型的机器人可能会使用不同的数学模型来描述其状态和运动。

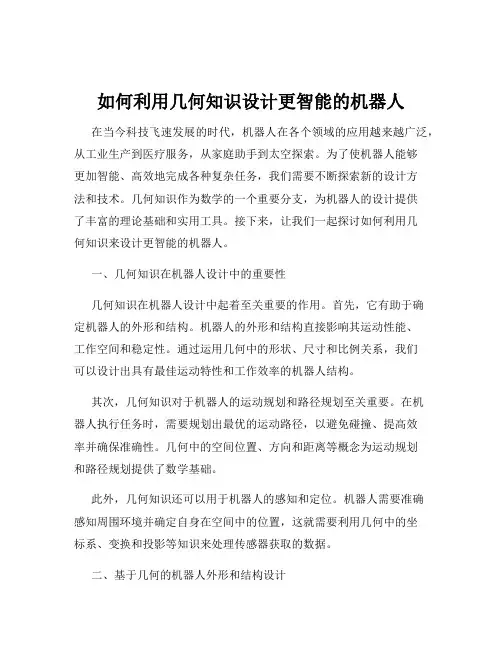

如何利用几何知识设计更智能的机器人在当今科技飞速发展的时代，机器人在各个领域的应用越来越广泛，从工业生产到医疗服务，从家庭助手到太空探索。

为了使机器人能够更加智能、高效地完成各种复杂任务，我们需要不断探索新的设计方法和技术。

几何知识作为数学的一个重要分支，为机器人的设计提供了丰富的理论基础和实用工具。

接下来，让我们一起探讨如何利用几何知识来设计更智能的机器人。

一、几何知识在机器人设计中的重要性几何知识在机器人设计中起着至关重要的作用。

首先，它有助于确定机器人的外形和结构。

机器人的外形和结构直接影响其运动性能、工作空间和稳定性。

通过运用几何中的形状、尺寸和比例关系，我们可以设计出具有最佳运动特性和工作效率的机器人结构。

其次，几何知识对于机器人的运动规划和路径规划至关重要。

在机器人执行任务时，需要规划出最优的运动路径，以避免碰撞、提高效率并确保准确性。

几何中的空间位置、方向和距离等概念为运动规划和路径规划提供了数学基础。

此外，几何知识还可以用于机器人的感知和定位。

机器人需要准确感知周围环境并确定自身在空间中的位置，这就需要利用几何中的坐标系、变换和投影等知识来处理传感器获取的数据。

二、基于几何的机器人外形和结构设计在设计机器人的外形和结构时，我们需要考虑多种几何因素。

例如，对于机械臂型机器人，其关节的位置和长度决定了工作空间的大小和形状。

通过运用几何中的连杆机构原理和运动学分析，可以优化关节的布局，使机器人能够到达更广泛的工作区域。

另外，机器人的外形设计也需要考虑几何美学和空气动力学等因素。

一个流线型的外形可以减少机器人在运动过程中的阻力，提高能量效率。

同时，美观的外形也有助于机器人更好地融入人类的工作和生活环境。

对于移动机器人，如轮式机器人或足式机器人，其底盘的几何形状和尺寸会影响其稳定性和通过性。

通过合理设计底盘的几何参数，可以使机器人在不同地形上平稳行驶，避免翻车和卡住的情况发生。

三、利用几何进行机器人运动规划机器人的运动规划是实现智能操作的关键环节。

移动机器人学数学建模、模型构建及实现方法本文将介绍移动机器人学中的数学建模、模型构建及实现方法。

首先，我们将讨论运动学、动力学和控制理论的基本概念，以及它们在移动机器人学中的应用。

然后，我们将介绍常用的运动学和动力学模型，以及它们的优缺点。

接下来，我们将讨论如何构建移动机器人的控制系统，并介绍常见的控制算法，如PID控制和模型预测控制。

最后，我们将介绍如何使用ROS(Robot Operating System)来实现移动机器人的控制和仿真。

通过本文的学习，读者将能够了解移动机器人学的数学基础和实际应用，从而为移动机器人的开发和研究提供帮助。
