形位公差含义讲义

形位公差讲义孙向东一.基本概念解释：1.形位公差：加工后的零件不仅有尺寸误差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状误差，而相互位置的差异就是位置误差，统称为形位误差2.公差带：指在公差带图解中，由代表上偏差和下偏差或最大极限尺寸和最小极限尺寸的两条直线所限定的一个区域。

3形状公差：指单一实际要素的形状所允许的变动全量。

形状公差用形状公差带表达。

形状公差带包括公差带形状、方向、位置和大小等四要素。

形状公差项目有：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。

通俗点就是，和形状有关的要素。

4.位置公差：指关联实际要素的位置对基准所允许的变动全量。

5.定向公差：指关联实际要素对基准在方向上允许的变动全量。

这类公差包括平行度、垂直度、倾斜度3项。

6.跳动公差：以特定的检测方式为依据而给定的公差项目。

跳动公差可分为圆跳动与全跳动。

7.定位公差：关联实际要素对基准在位置上允许的变动全量。

这类公差包括同轴度、对称度、位置二.形位公差通则a.必须包含被测要素b.被测要素是零件上的特征部分（点线面）c.被测要素可以是实际存在的，也可以是有实际要素取得的轴线或者轴心平面d.公差带按被测要素特征和尺寸的分类e.被测要素在公差带内可以为任何形状f.公差带适用于整个被测要素g.必要时，需对基准规定形状公差h.被测要素的几何理想要素由最小条件确定三.形位公差的符号表示四.形位公差框格含义五.形位公差的标注方法（1）代号中的指引线前头与被测要素的连接方法当被测要素为线或表面时，指引线的箭头应指在该要素的轮廓线或其延长线上，并应明显地与尺寸线错开，见下图a。

当被测要素为轴线或中心平面时，指引线的箭头应与该要素的尺寸线对齐，见右图b；当被测要素为各要素的公共轴线、公共中心平面时，指引线的前头可以直接指在轴线或中心线上，见右图c。

（2）对于位置公差还需要用基准符号及连线表明被测要素的基准要素，此时基准符号与基准要素连接的方法：当基准要素为素线及表面时，基准符号应靠近该要素的轮廓线或其引出线标注，并应明显地与尺寸线错开，见下图a。

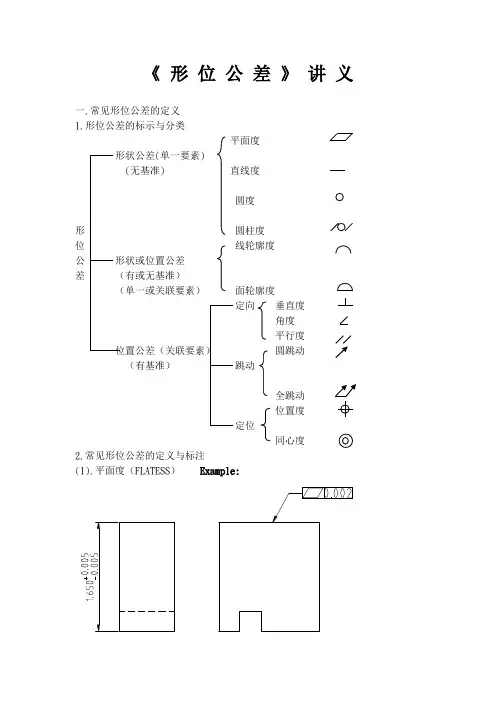

《形位公差》讲义一.常见形位公差的定义1.形位公差的标示与分类平面度形状公差(单一要素)(无基准) 直线度圆度形圆柱度位线轮廓度公形状或位置公差差（有或无基准）（单一或关联要素）面轮廓度定向垂直度角度平行度位置公差（关联要素）圆跳动（有基准）跳动全跳动位置度定位同心度2.常见形位公差的定义与标注(1).平面度（FLATESS）Example:Meaning:(2).直线度(straightness) 例1:Meaning:在圆柱任一截面内,其轴向轮廓线在相距0.003的两并行线之间. 例2:Meaning:圆柱中心线在直径为0.015的圆柱之间峦动.例3:Meaning:遵循最大实体原则.圆柱中心线在ΦTOL ZONE 之间峦动. ΦTOL ZONE的值如下:实体尺寸(Φ) ΦTOL ZONE0.502MMC 0.0150.501 0.0160.5000.0170.4990.0180.498LMC 0.019(3).圆度(Circularity)Meaning:在任一截面内,轮廓线在半径差为0.002的圆环之间峦动.(4).圆柱度(Cylindricity)Meaning:轮廓线轴向在半径差为0.003两圆柱之间峦动.(5).垂直度(Perpendicularity)Meaning:标的面必须处于垂直于A基准的两面之间,且两面相距0.005. (6).角度(Angularity)标的面在与A基准面成45度的两面之间变动,且两面相距0.005.(7).平行度(Parallelism)Meaning:标的面必须处于平行于A基准的两面之间,且两面相距0.002.(8)轮廓度(Profile)a. 线轮廓度(Profile of a line)b. 面轮廓度(Profile of a surface)Meaning:a.线轮廓度:截面上任一线处于由两理论曲线组成的公差带中,两理论曲线相距0.010.b.面轮廓度: 平面上任一线处于由两理论曲面组成的公差带中,两理论曲面相距0.010.(9).跳动(Run out)Meaning:a.圆跳动(Circular and total):实体上每一个圆都必须处于跳动公差范围内.b.全跳动(Total runout):实体上整个面都必须处于跳动公差范围内.注:圆跳动与圆度的区别:圆跳动有基准,测圆跳动时必须固定轴线,面测圆度时却不需.二.公差原则简介1.独立原则: 形位公差与尺寸公差可以独立地规定,无特殊标示时以独立原则处理.Regardless of Feature Size RFS2.相关原则:(1).包容原则被测要素处处均位于最大实体边界之内的一种公差原则.(2).最大实体原则Maximum Material Condition MMC(3).最小实体原则Least Material Condition LMC注:标示符号独立原则最大实体原则最小实体原则包容原则三.位置度公差详解1.位置度公差计算公式TOL=2*SQT(△X^2+△Y^2+△Z^2)2.常见位置度标注释义例1:在实际尺寸判断中,由于遵循最大实体原则,位置度公差因孔径的变化而变化, ΦTOL大小如下:SIZE ΦTOL.245MMC .010.246 .011.247 .012.250 .015.255LMC .020例2:(见附页1)例3:(见附页2)例4:(见附页3)四.零件与GAGE的配合(见附页4)。

William Liu Nov.2005形位公差概述1、定义形位公差：是表示零件的形状和其相互间位置的精度要求。

2、形状和位置公差的分类形位公差：☹形状公差：A：直线度；B：平面度；C：圆度；D：圆柱度；E：线轮廓度；F：面轮廓度。

☹位置公差：A：定向公差：a:平行度；b:垂直度c:倾斜度。

B：定位公差：a:同轴度；b:位置度；c:对称度。

C：跳动：a:圆跳动；b:全跳动。

1形狀公差•形状公差的特点：可将其分成两组•1、直线度、平面度、园度、圆柱度：•特点：都是单一要素；没有基准；公差带位置是浮动的；•公差带方向为形位误差安最小区域法所形成的•方向一致。

•2、线轮廓度、面轮廓度：•特点：•1)、当线、面轮廓度是用来控制形状时，它是单一要素，•没有基准，公差带位置是浮动的。

•2)、当线、面轮廓度是用来控制形状和位置时，它是关•联要素，有基准，公差带位置是固定的。

•3)、当线轮廓度是封闭形状时，它是单一要素，没有基准•，公差带位置是固定的。

直線度公差1、定义：直线度是用来限制被测实际直线形状误差的一项指标。

2、平面上的直线度公差带是夹在距离为公差值的两条理想的平行线之间的区域。

0.01f＝0.01空間直線度公差3、空间的直线度公差带：是直径为公差值Ф0.04mm的圆柱面内区域。

Ø0.04Ø0.04平面差公差1、定义：平面度是用来限制实际平面形状误差的一项指标。

0.012、平面度公差带：是距离为公差值0.01mm的两平行平面间的区域。

圓度公差0.05f ＝0.052、公差带是半径差为公差值0.05mm 的两同心园之间区域。

1、定义：圓度是限制回转体的正截面或过球心的任意截面轮廓圓形状误差的一项指标。

圓柱度公差1、定义：圆柱度是综合限制圆柱体正截面和纵截面的圆柱形状误差的一项指标。

0.052、圆柱度公差带：是半径差为公差值0.05mm的两同轴圆柱面之间区域。

1、定义：是限制平面曲线形状误差的一项指标。

(1）形状公差：构成零件的几何特征的点，线，面要素之间的实际形状相对与理想形状的允许变动量。

给出形状公差要求的要素称为被测要素。

(2）位置公差：零件上的点，线，面要素的实际位置相对与理想位置的允变动量。

用来确定被测要素位置的要素称为基准要素。

形位公差的研究对象是零件的几何要素,它是构成零件几何特征的点,线,面的统称.其分类及含义如下:(1) 理想要素和实际要素具有几何学意义的要素称为理想要素.零件上实际存在的要素称为实际要素,通常都以测得要素代替实际要素.(2) 被测要素和基准要素在零件设计图样上给出了形状或(和)位置公差的要素称为被测要素.用来确定被测要素的方向或(和)位置的要素,称为基准要素.(3) 单一要素和关联要素给出了形状公差的要素称为单一要素.给出了位置公差的要素称为关联要素.(4) 轮廓要素和中心要素由一个或几个表面形成的要素,称为轮廓要素.对称轮廓要素的中心点,中心线,中心面或回转表面的轴线,称为中心要素形状公差有直线度,平面度,圆度和圆柱度.其含义和标注如下:1) 直线度2) 平面度平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3) 圆度在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4) 圆柱度形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"Φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"Φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"Φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(＞)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○M.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等.形位公差是为了满足产品功能要求而对工件要素在形状和位置方面所提出的几何精度要求。

形位公差一、形位公差的意思。

1、“形”是形状的意思，表示要控制一个零件的表面的形状不要变形了。

如下图1-12、“位”是位置的意思，表示一零件上的某个特征的位置。

如下图1-2图1-2正确变形了变成了椭圆不正确圆的正确图1-1二、形位公差符号/名称三、符号表示的公差形四、各符号的解说1. 位置度表示某特征的位置要求较高就可以用这个位置度来控制。

如下图2-1图2-12、同轴度表示轴类或孔来说，要求它们是在同一线上的。

如下图2-2图2-2如果位置不对了，那上板和下板说对不上了！对称度表示以一线或面为基准，要求两边以它对称。

如下图2-3图2-34、平行度表示一平面或线与另一平面或线平行。

如下图2-4图2-4表示某一平面或线与另一平面或线垂直。

如下图2-5图2-56、角度度表示一平面或线与另一平面或线形成的角度之间的公差。

如下图2-6图2-67、圆柱度表示一圆柱形零件的圆柱面要是直的，也就是不能有锥度。

如下图2-7图2-78、平面度表示一个面是平整的，不可以凹凸不平。

如下图2-8图2-89、圆度表示一个圆形的零件的形状的圆度要够圆，不要变形成为的椭圆了如下图2-9轴孔图2-910、直线度表示一线或边是直的，不要变弯了。

如下图2-10图2-1011、线轮廓表示两等线之间的距离相等，也就是说两条曲线是一样了。

如下图2-11图2-1112、面轮廓表示两曲面之间的距离是相等的。

如下图2-12图2-1213、圆跳动表示一圆柱形的零件在做圆周运动时的跳动量。

如图2-13图2-1314、全跳动表示一圆柱类零件在做轴向各和径向运动的时的跳动量。

图2-1415、投影公差投影公差是一条边或线投影到另一面上所得到的一条虚拟线再以所要控制的边或线之间的误差值。

如下图2-15图2-15本资料完成于2010年8月5日晚！以上资料希望对大家有用如有不明白或做的不好的地方请与我联系！QQ289975878 谢谢！说明一下，以上资料只是以本人所学做出来的如有不对本人不负责！！罗运良。
