时间继电器

时间继电器百科时间继电器是一种电气元件，用于在电路中实现特定的时间控制功能。

它根据预设的时间参数，在一段时间内打开或关闭电路。

时间继电器广泛应用于各种领域，包括工业自动化、电力系统、交通信号控制等。

本篇文章将对时间继电器的原理、分类、工作方式以及应用进行详细介绍。

一、时间继电器的原理时间继电器的工作原理基于电磁吸合和断开的机制。

它由电磁铁、弹簧、触点等组成。

当电流通过继电器的线圈时，电磁铁会吸引触点，使其产生闭合或断开的动作，从而控制电路的通断。

时间继电器的特殊之处在于其内部还有一个计时机构，通过调节计时机构的参数，可以实现不同时间范围内的控制。

二、时间继电器的分类根据时间继电器的功能和使用场景，可以将其分为多种类型。

以下是常见的时间继电器分类：1. 定时继电器：按照设定的时间延时后执行操作，如定时关闭灯光、定时启动设备等。

2. 循环继电器：设定一个循环周期，按照设定的时间间隔循环开关电路，如循环定时喷水器、循环定时排风扇等。

3. 脉冲继电器：以脉冲信号的形式控制电路的通断，如定时闪烁灯光、定时触发报警器等。

4. 特殊功能继电器：具有特殊的时间控制功能，如时间延迟启动、时间延迟断开、时间段切换等。

三、时间继电器的工作方式时间继电器的工作方式可以分为两种：单触点继电器和多触点继电器。

1. 单触点继电器：只有一个触点用于控制电路的通断。

它具有结构简单、体积小巧等特点，适用于一些简单的时间控制场景。

2. 多触点继电器：具有多个触点，可以同时控制多个电路的通断。

它适用于一些复杂的时间控制场景，能够实现更多样化的功能。

四、时间继电器的应用时间继电器在各个领域中都有着广泛的应用。

在工业自动化中，时间继电器常用于定时启动和停止设备，控制生产线的生产流程，以及定时检测和清洗设备等。

在电力系统中，时间继电器用于定时控制开关操作，实现对电流、电压等参数的监测和保护。

在交通信号控制中，时间继电器用于定时控制红绿灯的切换，确保交通流畅和交通安全。

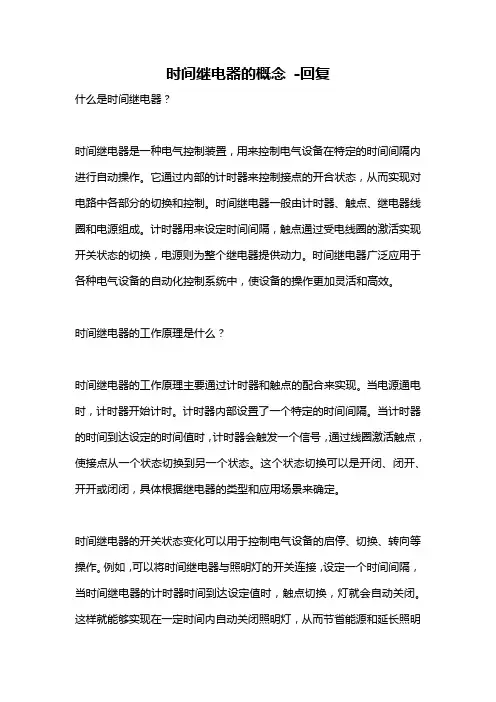

时间继电器的概念-回复什么是时间继电器？时间继电器是一种电气控制装置，用来控制电气设备在特定的时间间隔内进行自动操作。

它通过内部的计时器来控制接点的开合状态，从而实现对电路中各部分的切换和控制。

时间继电器一般由计时器、触点、继电器线圈和电源组成。

计时器用来设定时间间隔，触点通过受电线圈的激活实现开关状态的切换，电源则为整个继电器提供动力。

时间继电器广泛应用于各种电气设备的自动化控制系统中，使设备的操作更加灵活和高效。

时间继电器的工作原理是什么？时间继电器的工作原理主要通过计时器和触点的配合来实现。

当电源通电时，计时器开始计时。

计时器内部设置了一个特定的时间间隔。

当计时器的时间到达设定的时间值时，计时器会触发一个信号，通过线圈激活触点，使接点从一个状态切换到另一个状态。

这个状态切换可以是开闭、闭开、开开或闭闭，具体根据继电器的类型和应用场景来确定。

时间继电器的开关状态变化可以用于控制电气设备的启停、切换、转向等操作。

例如，可以将时间继电器与照明灯的开关连接，设定一个时间间隔，当时间继电器的计时器时间到达设定值时，触点切换，灯就会自动关闭。

这样就能够实现在一定时间内自动关闭照明灯，从而节省能源和延长照明设备的使用寿命。

另外，时间继电器还可以控制电机的启停和反转，用于控制门窗的开关等。

时间继电器的类型有哪些？时间继电器根据其计时范围、触点类型、控制方式等不同因素可以分为多种类型。

常见的时间继电器主要包括以下几种类型：1. 精密时间继电器：具有高精度的时间控制功能，可实现毫秒级的计时控制。

这种继电器广泛应用于工业自动化控制中，如电动机的启停控制、流水线的节拍控制等。

2. 电动普通时间继电器：根据设定的时间进行切换，并通过触点控制电气设备的开关状态。

这种继电器常用于照明、通风等需要按时间自动控制的场所。

3. 机械时间继电器：利用机械装置来实现计时和触点切换。

这种继电器常用于汽车、电梯、电报等系统中。

4. 电子时间继电器：采用电子元件和数字系统来实现计时和触点切换。

时间继电器的原理
时间继电器是一种利用定时装置和电磁继电器结合工作的电器。

其原理是通过定时装置控制继电器的通断状态，从而实现设定的时间延时效果。

时间继电器通常由计时机构、触点和电磁铁等组成。

计时机构可以是机械式或电子式，其功能是根据设置的时间参数，产生相应的计时信号。

触点则是负责根据计时信号的变化，控制电磁铁的吸合和脱离操作。

当计时信号达到设定的时间时，触点闭合，电磁铁吸合，从而使继电器的通断状态发生变化。

电磁铁是时间继电器的关键部分，其原理是利用电流通过线圈产生的磁场来控制触点的开关状态。

当电流通过线圈时，会产生磁场，使得铁芯被磁化并吸引触点闭合；当电流停止通过线圈时，磁场消失，铁芯释放，触点打开。

通过不同的电路设计和线圈参数设置，可以实现不同的时间延时效果。

时间继电器常被应用于需要固定时间开关的场合，如照明系统、风扇控制、机械设备定时启停等。

其优点是操作简单、可靠性高、稳定性好。

时间继电器的用途、分类及如何选用一、什么是时间继电器？它有哪些用途？时间继电器是一种自得到动作信号起至触头动作或输出电路产生跳跃式改变有一定延时，该延时又符合其准确度要求的继电器，即从得到输入信号（线圈的通电或断电）开始，经过一定的延时后才输出信号（触头的闭合或断开）的继电器。

常用时间继电器的外形如图3-16所示，时间继电器被广泛应用于电动机的起动控制和各种自动控制系统。

二、时间继电器有哪些类型？时间继电器的种类很多，主要有以下类型：1.按动作原理分类有电磁式、同步电动机式、空气阻尼式、晶体管式（又称电子式）等。

1）电磁式时间继电器结构简单、价格低廉，但延时较短（例如JT3型延时时间只有0.3～5.5s），且只能用于直流断电延时。

2）同步电动机式时间继电器（又称电动机式或电动式时间继电器）的延时准确度高、延时范围大（有的可达几十小时），但价格较昂贵。

3）空气阻尼式时间继电器又称气囊式时间继电器，其结构简单、价格低廉、延时范围较大（0.4～180s），有通电延时和断电延时两种，但延时准确度较低。

4）晶体管式时间继电器又称电子式时间继电器，其体积小、准确度高、可靠性好。

晶体管式时间继电器的延时可达几分钟到几十分钟，比空气阻尼式长，比电动机式短；延时准确度比空气阻尼式高，比同步电动机式略低。

随着电子技术的发展，其应用越来越广泛。

2.按延时方式分类1）通电延时时间继电器接收输入信号后延迟一定的时间，输出信号才发生变化；当输入信号消失后，输出瞬时复原。

2）断电延时时间继电器接收输入信号时，瞬时产生相应的输出信号；当输入信号消失后，延迟一定时间，输出才复原。

三、怎样选择时间继电器？1）时间继电器延时方式有通电延时型和断电延时型两种，因此选用时应确定采用哪种延时方式更方便组成控制电路。

2）凡对延时准确度要求不高的场合，一般宜采用价格较低的电磁阻尼式（电磁式）或空气阻尼式（气囊式）时间继电器；若对延时准确度要求较高，则宜采用电动机式或晶体管式时间继电器。

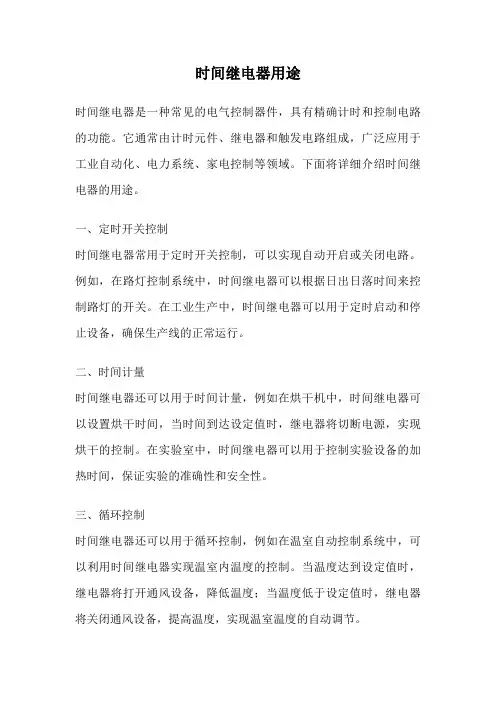

时间继电器用途时间继电器是一种常见的电气控制器件，具有精确计时和控制电路的功能。

它通常由计时元件、继电器和触发电路组成，广泛应用于工业自动化、电力系统、家电控制等领域。

下面将详细介绍时间继电器的用途。

一、定时开关控制时间继电器常用于定时开关控制，可以实现自动开启或关闭电路。

例如，在路灯控制系统中，时间继电器可以根据日出日落时间来控制路灯的开关。

在工业生产中，时间继电器可以用于定时启动和停止设备，确保生产线的正常运行。

二、时间计量时间继电器还可以用于时间计量，例如在烘干机中，时间继电器可以设置烘干时间，当时间到达设定值时，继电器将切断电源，实现烘干的控制。

在实验室中，时间继电器可以用于控制实验设备的加热时间，保证实验的准确性和安全性。

三、循环控制时间继电器还可以用于循环控制，例如在温室自动控制系统中，可以利用时间继电器实现温室内温度的控制。

当温度达到设定值时，继电器将打开通风设备，降低温度；当温度低于设定值时，继电器将关闭通风设备，提高温度，实现温室温度的自动调节。

四、倒计时控制时间继电器还可以实现倒计时控制，例如在厨房中，可以使用时间继电器来控制烹饪时间。

当设定的时间到达时，继电器将切断电源，提醒用户食物已经煮熟。

五、电流保护时间继电器还可以用于电流保护，例如在电动机启动过程中，电流会瞬间增大，可能会损坏电动机和其他设备。

时间继电器可以设置一个启动延时，当电动机启动后一段时间内，时间继电器将保持断开状态，以防止电流过大导致损坏。

六、环境控制时间继电器还可以用于环境控制，例如在空调系统中，时间继电器可以根据设定的时间和温度，自动调节空调的工作状态，提供舒适的室内环境。

七、安全保护时间继电器还可以用于安全保护，例如在电梯系统中，时间继电器可以设置一个最长运行时间，超过设定时间后，继电器将切断电源，确保电梯的安全运行。

时间继电器的用途非常广泛，可以实现定时开关控制、时间计量、循环控制、倒计时控制、电流保护、环境控制和安全保护等功能。

时间继电器科技名词定义中文名称：时间继电器英文名称：time relay定义：当加入(或去掉)输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器。

所属学科：电力（一级学科）；继电保护与自动化（二级学科）本内容由全国科学技术名词审定委员会审定公布时间继电器时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。

它的种类很多，有空气阻尼型、电动型和电子型和其他型等。

目录编辑本段时间继电器原理早期在交流电路中常采用空气阻尼型时间继电器 ,它是利用空气通过小孔节流的原理来获得延时动作的。

它由电磁系统、延时机构和触点三部分组成。

时间继电器凡是继电器感测元件得到动作信号后，其执行元件（触头）要延迟一段时间才动作的继电器称为时间继电器目前最常用的为大规模集成电路型成的时间继电器，它是利用阻容原理来实现延时动作。

在交流电路中往往采用变压器来降压，集成电路做为核心器件，其输出采用小型电磁继电器，使得产品的性能及可靠性比早期的空气阻尼型时间继电器要好的多，产品的定时精度及可控性也提高很多。

随着单片机的普及，目前各厂家相继采用单片机为时间继电器的核心器件，而且产品的可控性及定时精度完全可以由软件来调整，所以未来的时间继电器将会完全由单片机来取代。

编辑本段时间继电器类型及特点特点1、空气阻尼式时间继电器又称为气囊式时间继电器，它是根据空气压缩产生的阻力来进行延时的，其结构简单，价格便宜，延时范围大（0.4~180s），但延时精确度低。

2、电磁式时间继电器延时时间短（0.3~1.6s），但它结构比较简单，通常用在断电延时场合和直流电路中。

3、电动式时间继电器的原理与钟表类似，它是由内部电动机带动减速齿轮转动而获得延时的。

这种继电器延时精度高，延时范围宽（0.4~72h），但结构比较复杂，价格很贵。

4、晶体管式时间继电器又称为电子式时间继电器，它是利用延时电路来进行延时的。

这种继电器精度高，体积小。

时间继电器分类
继电器是我们常用的产品，其主要的作用是通过猎取信号起到掌握作用。

而时间继电器比继电器多了个时间延时的功能，继电器从获得输入信号开头，到触头发生动作有肯定延时，其延时又符合精确度要求的继电器，它实际上是一种带有延时触点的电压继电器。

说到延时，时间继电器又分为通电延时和断电延时两种；其触头又分为瞬时动作和延时动作两种，时间继电器一般作为帮助元件使用于各种爱护和自动装置中，使被掌握元件的动作得到所需要的延时。

根据延时方式可分为以下两类：
1.通电延时型
该继电器线圈在获得输入信号（或通电）后，马上开头延时，待延时完，其执行部分（即触头）才输出信号（即动作）。

当输入信号消逝，继电器恢复动作前状态。

其动作状况，即从线圈通电到触头动作所经受的时间（T）称通电延时时间。

2.断电延时型
该继电器与前者相反，当获得输入信号（通电）后，执行部分马上输出信号，当输入信号消逝，（断电）继电器经肯定延时，才能恢复到动作前状态，从线圈断电到触头复位所需时间为断电延时时间。

时间继电器按动作原理又分为以下两类：
1.机械式时间继电器
它又可分为阻尼式（包括油阻尼式、空气阻尼式或气囊式、电磁阻尼
式）、水银式、钟表式和双金属片式等四种。

2.电气式时间继电器
它又可分为电动式、计数器式、热敏电阻式和阻容式（包括电磁式、电子式）等四种。

目前应用较广的有电磁阻尼式、空气阻尼式、电动机式和电子式时间继电器。

时间继电器功能
时间继电器是一种用来控制电路中的时间间隔的电器元件，其功能主要有以下几个方面：
1. 延时功能：时间继电器可以实现电路开关的延时作用。

通过设置时间继电器的延时时间，可以使开关在断开或闭合一段时间后才实现电路的断开或闭合，从而实现延时操作。

2. 保护功能：时间继电器可以用来保护电路中的电器设备。

例如，当电路中存在过大电流或过高温度时，时间继电器可以启动保护功能，将电路自动断开，以保护设备的安全运行。

3. 控制功能：时间继电器可以实现对电器设备的自动控制。

通过设置时间继电器的工作时间和停止时间，可以使电器设备在指定的时间间隔内自动工作或停止工作，以实现对设备的智能控制。

4. 定时功能：时间继电器可以实现对电器设备的定时控制。

通过设置时间继电器的启动时间和停止时间，可以使电器设备在指定的时间段内自动启动和停止，从而实现定时控制的功能。

5. 计数功能：部分时间继电器还可以实现对事件的计数功能。

通过对时间继电器的计数设置，可以统计电路中某个事件发生的次数，以便对电路运行情况进行监控和统计。

总之，时间继电器是一种多功能的电器元件，可以实现延时、
保护、控制、定时和计数等功能，广泛应用于电力电子、自动化控制和工业生产等领域。

时间继电器工作原理及接法
时间继电器是一种能根据设定时间延迟开关电路的装置。

它通过内部的计时器部件，根据用户设定的时间延迟后，自动切换电路状态。

时间继电器常常用于控制电路的时间延迟、时间间隔等需要精确控制时间的场景。

时间继电器的工作原理基于电磁原理，主要由以下几个部件组成：
1. 计时器：内部的计时器部件可以根据用户设定的时间进行计时。

2. 电磁触点：根据计时器的计时情况，触发电磁触点的开闭动作。

3. 动作装置：根据电磁触点的动作状态，控制电路的开关状态。

时间继电器的一般接法如下：
1. 将电源的正极连接至时间继电器的公共端子（COM）。

2. 将负载设备的电源正极连接至时间继电器的常闭触点（NC）。

3. 将负载设备的电源负极连接至电源的负极。

4. 根据需要，将控制信号输入时间继电器，控制触点的开闭动作。

其中，控制信号可以是各种信号源（如按钮、传感器等），根据信号的输入，时间继电器的计时器开始计时。

当计时器计时完成后，电磁触点将动作，切换负载设备电路的开关状态。

常闭触点在计时完成前接通，计时完成后断开，而常开触点则相反。

总之，时间继电器通过计时器和电磁触点的组合，根据设定的时间延迟控制电路的开关状态，实现精确的时间控制功能。

一．时间继电器当吸引线圈通电或断电后其触点经过一定延时再动作的继电器。

1.定义与用途：凡是在感测元件获得信号后，执行元件要延迟一段时间才动作的继电器叫做时间继电器。

这里指的延时区别于一般电磁式继电器从线圈得电到触点闭合所需的固有动作时间。

2.时间继电器的分类：电磁式、空气阻尼式、电动式、电子式（1）.直流电磁式时间继电器——用于直流电气控制电路中，只能直流断电延时动作。

优点：结构简单、运行可靠、寿命长；缺点：延时时间短。

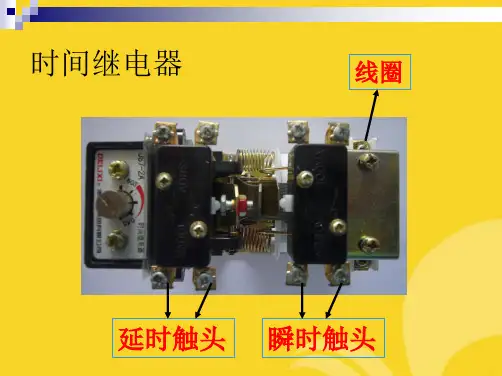

（2）.空气阻尼式时间继电器——利用空气阻尼作用获得延时。

分类：断电延时、通电延时、带瞬动触点延时三种。

从动作原理来看，时间继电器可以分为直流电磁式、空气阻尼式(又称气囊式)、晶体管式、数字(数显)式等。

直流电磁式时间继电器的结构简单，价格便宜，但延时较短(0.3～1.6s)，只能用于断电延时，且体积较大。

空气阻尼式时间继电器结构简单，延时范围较大(0.4～180s)，更换一只线圈便可用于直流电路。

目前应用较广泛的是数字式、晶体管式时间继电器。

①.通电延时型。

通电延时型时问继电器在其感测部分接受信号后，开始延时，一旦延时完毕，才立即通过执行部分输出信号以操纵控制回路。

当输入信号消失时，继电器就立即恢复到动作前的状态。

②.断电延时型。

与通电延时型相反，断电延时型时间继电器在其感测部分接受输入信号以后，执行部分立即动作，但当输入信号消失后，继电器必须经过一定的延时，才能恢复到原来(即动作前)的状态，并且有信号输出。

③.重复延时型。

重复延时型是指接通电源以后，时间继电器以一定的周期周而复始地连续工作。

通电延时型时间继电器使用时应注意复位时间。

所谓复位时问，通常是指从切断控制电源到延时机构完全恢复到动作前的状态所需要的时间。

如果延时机构未完全恢复到原状就开始下一次的动作，则会使延时误差增大。

例如，半导体延时继电器中的电容器放电过程并未结束，又开始了下一次通电延时，则电容器的充电过程就会缩短，使得实际延时时间比整定值小。
