时间继电器常见故障处理

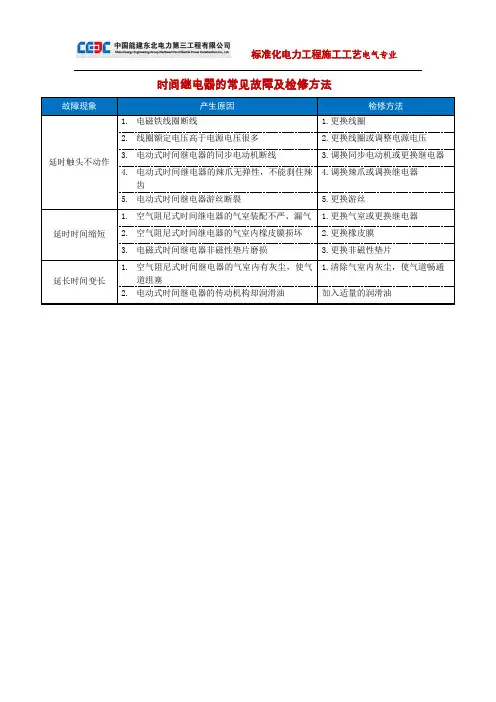

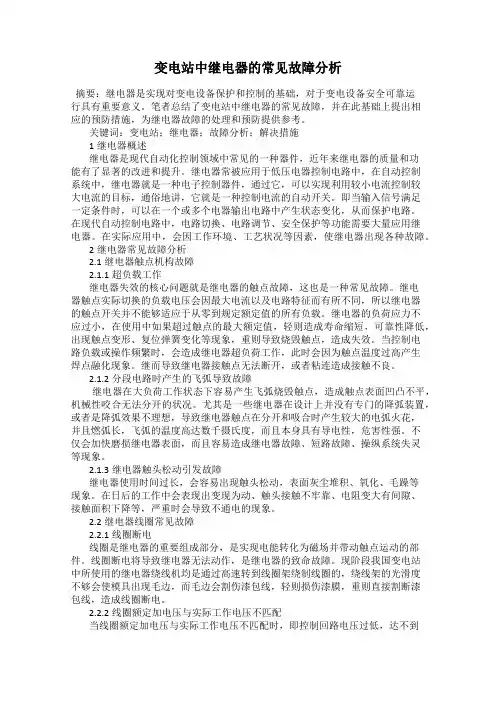

变电站中继电器的常见故障分析摘要：继电器是实现对变电设备保护和控制的基础，对于变电设备安全可靠运行具有重要意义。

笔者总结了变电站中继电器的常见故障，并在此基础上提出相应的预防措施，为继电器故障的处理和预防提供参考。

关键词：变电站；继电器；故障分析；解决措施1继电器概述继电器是现代自动化控制领域中常见的一种器件，近年来继电器的质量和功能有了显著的改进和提升。

继电器常被应用于低压电器控制电路中，在自动控制系统中，继电器就是一种电子控制器件，通过它，可以实现利用较小电流控制较大电流的目标，通俗地讲，它就是一种控制电流的自动开关。

即当输入信号满足一定条件时，可以在一个或多个电器输出电路中产生状态变化，从而保护电路。

在现代自动控制电路中，电路切换、电路调节、安全保护等功能需要大量应用继电器。

在实际应用中，会因工作环境、工艺状况等因素，使继电器出现各种故障。

2继电器常见故障分析2.1继电器触点机构故障2.1.1超负载工作继电器失效的核心问题就是继电器的触点故障，这也是一种常见故障。

继电器触点实际切换的负载电压会因最大电流以及电路特征而有所不同，所以继电器的触点开关并不能够适应于从零到规定额定值的所有负载。

继电器的负荷应力不应过小，在使用中如果超过触点的最大额定值，轻则造成寿命缩短，可靠性降低，出现触点变形、复位弹簧变化等现象，重则导致烧毁触点，造成失效。

当控制电路负载或操作频繁时，会造成继电器超负荷工作，此时会因为触点温度过高产生焊点融化现象。

继而导致继电器接触点无法断开，或者粘连造成接触不良。

2.1.2分段电路时产生的飞弧导致故障继电器在大负荷工作状态下容易产生飞弧烧毁触点，造成触点表面凹凸不平，机械性咬合无法分开的状况。

尤其是一些继电器在设计上并没有专门的降弧装置，或者是降弧效果不理想，导致继电器触点在分开和吸合时产生较大的电弧火花，并且燃弧长，飞弧的温度高达数千摄氏度，而且本身具有导电性，危害性强。

继电器的常见故障的检修及解决这里介绍下一般继电器的常见故障，检修和解决方法。

在平常的工作中，继电器通过判定输入量（包括光、电等），当其达到肯定值时，输出量发生跳动性变化，从而掌控系统和被掌控系统，是一类用途广泛的掌控和保护电机的部件。

实际上继电器是用较小的电流去掌控较大电流的一种“自动开关”，因此能很好的完成电路的安全保护、自动调整等。

继电器常见故障的将修1感测机构的检修对于电磁式（电压、电流、中心）继电器,其感测机构即为电磁系统。

电磁系统的故障重要集中在线圈及动、静铁芯部分。

一般碰到的故障和检修方法有：（1）线圈故障检修线圈故障通常有线圈绝缘损坏；受机械伤形成匝间短路或接地；由于电源电压过低,动、静铁芯接触不严密,使通过线圈电流过大,线圈发热以致烧毁。

其修理时,应重绕线圈。

假如线圈通电后衔铁不吸合,可能是线圈引出线连接处脱落,使线圈断路。

检查出脱落处后焊接上即可。

（2）铁芯故障检修铁芯故障重要有通电后衔铁吸不上。

这可能是由于线圈断线动、静铁芯之间有异物,电源电压过低等造成的。

应区分情况修理。

通电后,若衔铁噪声大。

这可能是由于动、静铁芯接触面不平整,或有油污染造成的。

修理时,应取下线圈,锉平或磨平其接触面；如有油污应进行清洗。

2执行机构的检修大多数继电器的执行机构都是触点系统。

通过它的“通”与“断”,来完成肯定的掌控功能。

触点系统的故障一般有触点过热、磨损、熔焊等。

引起触点过热的重要原因是容量不够,触点压力不够,表面氧化或不清洁等；引起磨损加剧的重要原因是触点容量太小,电弧温度过高使触点金属氧化等；引起触点熔焊的重要原因是电弧温度过高,或触点严重跳动等。

触点的检修次序如下:（1）打开外盖,检查触点表面情况。

（2）假如触点表面氧化,对银触点可不作修理,对铜触点可用油光锉锉平或用小刀轻轻刮去其表面的氧化层。

（3）假如触点表面不清洁,可用汽油或四氯化碳清洗。

（4）假如触点表面有灼伤烧毛痕迹,对银触点可不必整修,对铜触点可用油光锉或小刀整修。

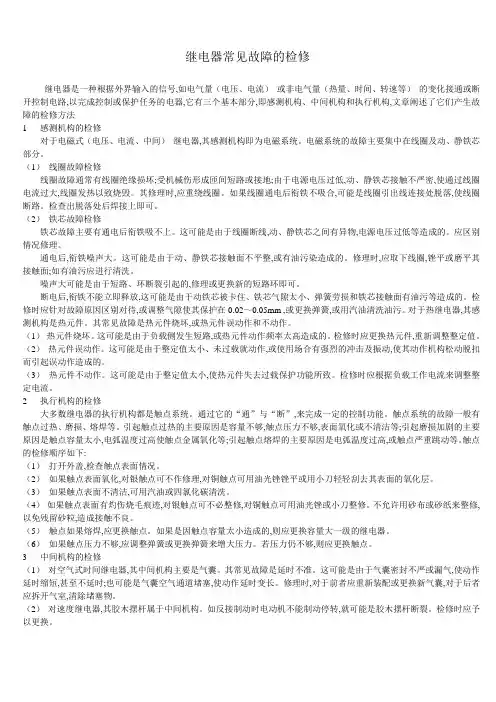

继电器常见故障的检修继电器是一种根据外界输入的信号,如电气量（电压、电流）或非电气量（热量、时间、转速等）的变化接通或断开控制电路,以完成控制或保护任务的电器,它有三个基本部分,即感测机构、中间机构和执行机构,文章阐述了它们产生故障的检修方法1 感测机构的检修对于电磁式（电压、电流、中间）继电器,其感测机构即为电磁系统。

电磁系统的故障主要集中在线圈及动、静铁芯部分。

（1）线圈故障检修线圈故障通常有线圈绝缘损坏;受机械伤形成匝间短路或接地;由于电源电压过低,动、静铁芯接触不严密,使通过线圈电流过大,线圈发热以致烧毁。

其修理时,应重绕线圈。

如果线圈通电后衔铁不吸合,可能是线圈引出线连接处脱落,使线圈断路。

检查出脱落处后焊接上即可。

（2）铁芯故障检修铁芯故障主要有通电后衔铁吸不上。

这可能是由于线圈断线,动、静铁芯之间有异物,电源电压过低等造成的。

应区别情况修理。

通电后,衔铁噪声大。

这可能是由于动、静铁芯接触面不平整,或有油污染造成的。

修理时,应取下线圈,锉平或磨平其接触面;如有油污应进行清洗。

噪声大可能是由于短路、环断裂引起的,修理或更换新的短路环即可。

断电后,衔铁不能立即释放,这可能是由于动铁芯被卡住、铁芯气隙太小、弹簧劳损和铁芯接触面有油污等造成的。

检修时应针对故障原因区别对待,或调整气隙使其保护在0.02～0.05mm ,或更换弹簧,或用汽油清洗油污。

对于热继电器,其感测机构是热元件。

其常见故障是热元件烧坏,或热元件误动作和不动作。

（1）热元件烧坏。

这可能是由于负载侧发生短路,或热元件动作频率太高造成的。

检修时应更换热元件,重新调整整定值。

（2）热元件误动作。

这可能是由于整定值太小、未过载就动作,或使用场合有强烈的冲击及振动,使其动作机构松动脱扣而引起误动作造成的。

（3）热元件不动作。

这可能是由于整定值太小,使热元件失去过载保护功能所致。

检修时应根据负载工作电流来调整整定电流。

2 执行机构的检修大多数继电器的执行机构都是触点系统。

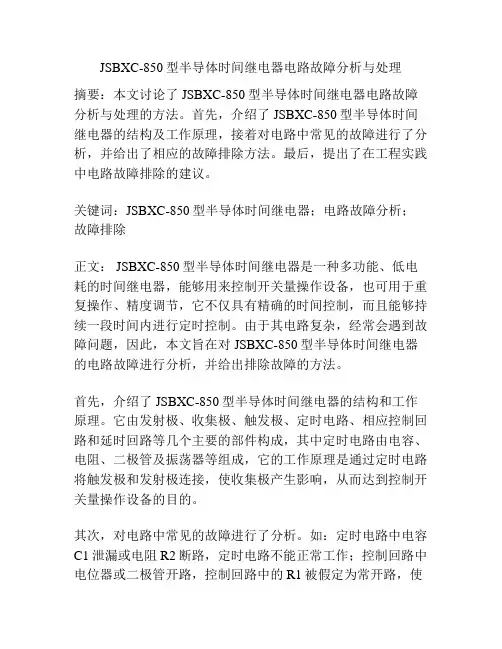

JSBXC-850型半导体时间继电器电路故障分析与处理摘要：本文讨论了JSBXC-850型半导体时间继电器电路故障分析与处理的方法。

首先，介绍了JSBXC-850型半导体时间继电器的结构及工作原理，接着对电路中常见的故障进行了分析，并给出了相应的故障排除方法。

最后，提出了在工程实践中电路故障排除的建议。

关键词：JSBXC-850型半导体时间继电器；电路故障分析；故障排除正文： JSBXC-850型半导体时间继电器是一种多功能、低电耗的时间继电器，能够用来控制开关量操作设备，也可用于重复操作、精度调节，它不仅具有精确的时间控制，而且能够持续一段时间内进行定时控制。

由于其电路复杂，经常会遇到故障问题，因此，本文旨在对JSBXC-850型半导体时间继电器的电路故障进行分析，并给出排除故障的方法。

首先，介绍了JSBXC-850型半导体时间继电器的结构和工作原理。

它由发射极、收集极、触发极、定时电路、相应控制回路和延时回路等几个主要的部件构成，其中定时电路由电容、电阻、二极管及振荡器等组成，它的工作原理是通过定时电路将触发极和发射极连接，使收集极产生影响，从而达到控制开关量操作设备的目的。

其次，对电路中常见的故障进行了分析。

如：定时电路中电容C1泄漏或电阻R2断路，定时电路不能正常工作；控制回路中电位器或二极管开路，控制回路中的R1被假定为常开路，使得继电器受强制常开状态；延时回路中电阻R3或电容C2损坏，延时时间无法恒定，以上只是电路故障的常见情况，其他类似的情况也可能会发生。

最后，提出了在工程实践中电路故障排除的建议。

首先，根据故障特点，进行现场确认，确定故障类型，然后结合电路工作原理，进一步分析故障电路，对比工作电路，确定故障部位；其次，在定位准确的情况下，可以进行组装检修，更换损坏的元器件；最后，如有必要，还可以进行分立器件的维修和校正，以达到有效排除故障的目的。

总之，此文分析了JSBXC-850型半导体时间继电器电路故障，提出了相关故障排除方法，以期为相关工程人员提供参考和借鉴。

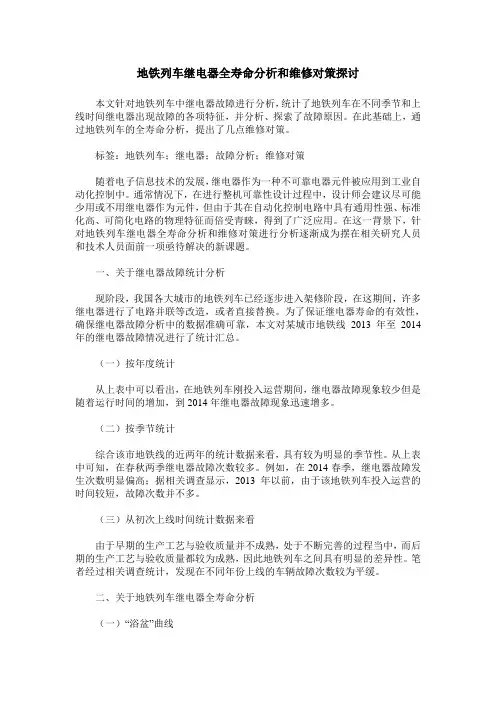

地铁列车继电器全寿命分析和维修对策探讨本文针对地铁列车中继电器故障进行分析，统计了地铁列车在不同季节和上线时间继电器出现故障的各项特征，并分析、探索了故障原因。

在此基础上，通过地铁列车的全寿命分析，提出了几点维修对策。

标签：地铁列车；继电器；故障分析；维修对策随着电子信息技术的发展，继电器作为一种不可靠电器元件被应用到工业自动化控制中。

通常情况下，在进行整机可靠性设计过程中，设计师会建议尽可能少用或不用继电器作为元件，但由于其在自动化控制电路中具有通用性强、标准化高、可简化电路的物理特征而倍受青睐，得到了广泛应用。

在这一背景下，针对地铁列车继电器全寿命分析和维修对策进行分析逐渐成为摆在相关研究人员和技术人员面前一项亟待解决的新课题。

一、关于继电器故障统计分析现阶段，我国各大城市的地铁列车已经逐步进入架修阶段，在这期间，许多继电器进行了电路并联等改造，或者直接替换。

为了保证继电器寿命的有效性，确保继电器故障分析中的数据准确可靠，本文对某城市地铁线2013年至2014年的继电器故障情况进行了统计汇总。

（一）按年度统计从上表中可以看出，在地铁列车刚投入运营期间，继电器故障现象较少但是随着运行时间的增加，到2014年继电器故障现象迅速增多。

（二）按季节统计综合该市地铁线的近两年的统计数据来看，具有较为明显的季节性。

从上表中可知，在春秋两季继电器故障次数较多。

例如，在2014春季，继电器故障发生次数明显偏高；据相关调查显示，2013年以前，由于该地铁列车投入运营的时间较短，故障次数并不多。

（三）从初次上线时间统计数据来看由于早期的生产工艺与验收质量并不成熟，处于不断完善的过程当中，而后期的生产工艺与验收质量都较为成熟，因此地铁列车之间具有明显的差异性。

笔者经过相关调查统计，发现在不同年份上线的车辆故障次数较为平缓。

二、关于地铁列车继电器全寿命分析（一）“浴盆”曲线随着时间t的不断变化，继电器的失效率（t）的变化规律与“浴盆”曲线相符。

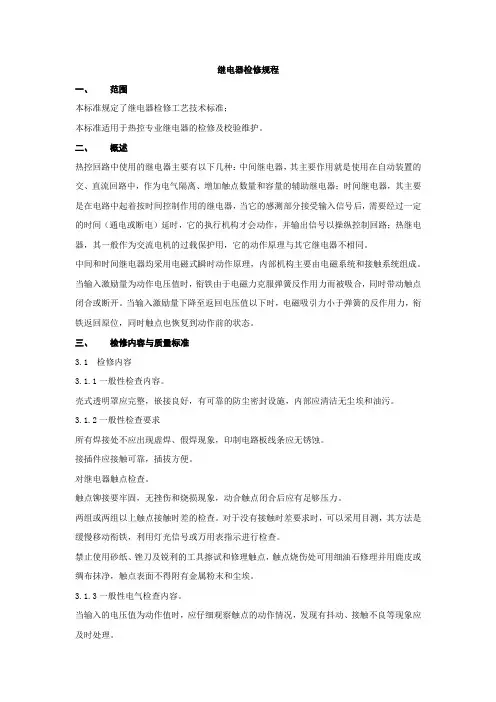

继电器检修规程一、范围本标准规定了继电器检修工艺技术标准；本标准适用于热控专业继电器的检修及校验维护。

二、概述热控回路中使用的继电器主要有以下几种：中间继电器，其主要作用就是使用在自动装置的交、直流回路中，作为电气隔离、增加触点数量和容量的辅助继电器；时间继电器，其主要是在电路中起着按时间控制作用的继电器，当它的感测部分接受输入信号后，需要经过一定的时间（通电或断电）延时，它的执行机构才会动作，并输出信号以操纵控制回路；热继电器，其一般作为交流电机的过载保护用，它的动作原理与其它继电器不相同。

中间和时间继电器均采用电磁式瞬时动作原理，内部机构主要由电磁系统和接触系统组成。

当输入激励量为动作电压值时，衔铁由于电磁力克服弹簧反作用力而被吸合，同时带动触点闭合或断开。

当输入激励量下降至返回电压值以下时，电磁吸引力小于弹簧的反作用力，衔铁返回原位，同时触点也恢复到动作前的状态。

三、检修内容与质量标准3.1 检修内容3.1.1一般性检查内容。

壳式透明罩应完整，嵌接良好，有可靠的防尘密封设施，内部应清洁无尘埃和油污。

3.1.2一般性检查要求所有焊接处不应出现虚焊、假焊现象，印制电路板线条应无锈蚀。

接插件应接触可靠，插拔方便。

对继电器触点检查。

触点铆接要牢固，无挫伤和烧损现象，动合触点闭合后应有足够压力。

两组或两组以上触点接触时差的检查。

对于没有接触时差要求时，可以采用目测，其方法是缓慢移动衔铁，利用灯光信号或万用表指示进行检查。

禁止使用砂纸、锉刀及锐利的工具擦试和修理触点，触点烧伤处可用细油石修理并用鹿皮或绸布抹净，触点表面不得附有金属粉末和尘埃。

3.1.3一般性电气检查内容。

当输入的电压值为动作值时，应仔细观察触点的动作情况，发现有抖动、接触不良等现象应及时处理。

3.1.4绝缘性能的检验。

应在干燥和没有自热的条件下检验绝缘性能。

检验绝缘性能时周围大气条件应为规定的大气环境条件：环境温度：１５―――３５℃；相对湿度：４５％―――７５％；大气压力：８６———１０６ＫＰa；3.1.5绝缘电阻的检验各带电的导电电路对地（即外壳或外露的非带电金属零件）之间。

电气系统继电器保护常见故障及预防措施发布时间：2021-12-31T06:44:51.175Z 来源：《电力设备》2021年第11期作者：杨春雨[导读] 主要针对继电保护的常见故障和处理措施进行分析，然后提出当前继电保护运行可靠性的保障措施。

（中国能源建设集团东北电力第二工程有限公司辽宁大连 116023）摘要：随着科学技术进步，电力系统继电器保护逐渐向着智能化与自动化方向发展。

电气系统继电保护运用时，受到各方面因素影响出现各类故障，需要采取有效措施进行解决。

有鉴于此，文中以电气系统继电器保护为着手点，分析做好故障应对与预防的措施。

关键词：电气系统；继电器保护；故障预防随着科学技术的飞速发展，电力系统也不断地更新和优化，凸显出新的功能和特点，提高继电保护工作的要求。

继电保护工作人员要不断适应社会的发展，不断更新继电保护运行可靠性的保障措施，提高自身继电保护的技术水平，熟练掌握各种故障的处理方法，进一步提高电力系统运行的安全性和可靠性。

主要针对继电保护的常见故障和处理措施进行分析，然后提出当前继电保护运行可靠性的保障措施。

1、电气系统中继电器的作用在供电系统中，继电保护装置的作用是对系统中发生的故障或者异常情况进行检测，从而发出报警信号，并及时将故障部分分离，起到及时止损，防止事故扩大的作用。

因此，继电保护装置在电力系统的运行和维护中具有重要作用，而继电保护设备种类繁多，其可靠性与设备本身的功能以及供电系统本身的特性密切相关。

另外，继电保护装置的维护特性对其抗干扰性具有关键作用。

自动化设备的作用体现在系统中各种设备的监督和操作中，其中，远程遥控是自动化技术设备的显著优势，工作人员可以使用自动化技术设备进行实时监视，远程调整和远程控制等实际操作工作。

因此，在智能变电站的运行和维护中，应注意继电保护设备的检查、维护和保养，以保障继电保护装置的正常运行。

2、继电器保护常见故障类型分析2.1 电流互感饱和故障电流互感器的饱和状态直接影响继电保护装置。

安全型时间继电器常见故障及解决措施我国近些年各个方面的发展有目共睹，其中电子技术得到了很大的改善，并且应用范围在不断扩大。

时间继电器是由电子线路控制的控制器，具有很高的可靠性和安全性，在各种电气系统中得到了较为广泛的应用。

但是时间继电器在运行中也偶尔会出现一些故障问题，本文将就其进行分析，进而保证其安全运行。

标签：安全型时间继电器；常见故障；改造0 引言在科学技术发展的带动下，安全型继电器逐渐得到更加广泛地应用，应用的范围在不断扩大，无论是起重机械设备还是铁路信号控制中都有所应用。

安全型继电器能够构成逻辑电路，可以作为执行元件，能够有效地监督和控制机械设备的运行。

在安全型继电器系列中，时间继电器是其中一种。

本文将以JSBXC-850型时间继电器为例，分析其常见故障和原因，并且提出解决建议。

1 时间继电器及其工作原理时间继电器是一种新型的控制器，具有延时功能，通过电子线路实现控制。

在使用过程中，将动作信号输入到时间继电器中，时间继电器的输出电路会经过规定的准确时间发生跳跃的改变。

一般情况下都是在电流或者电压比较小的电路中应用时间继电器，如果线路出现电压或者电流过大的情况会主动切断。

半导体时间继电器是采用了单结晶体管组成的脉冲延时电路。

由于单结晶体BT和C1组成的脉冲延时电路的作用，使继电器从电源接通到完全吸合经过一段时间，这一段时间就是继电器吸起延时时间，这个时间是能够进行一定范围内的调节的。

2 时间继电器常见故障原因分析本文主要以JSBXC-850型时间继电器为例进行探讨。

该继电器组成内容包括单结晶体延时电路和安全型继电器通用的电磁系统和接点系统，属于电子缓吸时间继电器，可以在电路中起到延时的作用。

该继电器在信号电路控制中有着很广泛的应用，可以获得180s、30s、13s、3s等四种延时时间。

经过长时间的使用和运行，加上检修和维护的不到位，继电器容易出现一定的故障，机械特性故障和电气特性故障为两类最常见的故障。

变电站中继电器常见故障分析及对策发布时间：2021-07-23T07:49:16.751Z 来源：《中国电业》（发电）》2021年第7期作者：李洪波[导读] 继电器是一种电气控制装置，它可以给定一个特定的输入，并保持足够长的时间，以引起电气输出电路中的预定阶跃变化。

武汉众志启成电力设计有限公司湖北省武汉市 430040摘要：继电器是现代自动化控制领域中常见的设备。

近年来，继电器的质量和功能有了很大的提高。

继电器常用于低压控制电路中，在自动控制系统中，继电器是一种电子控制装置，通过它，可以达到用小电流控制大电流的目的，通俗地说，它是一种控制电流流动的自动开关。

也就是说，当输入信号满足一定条件时，可以改变一个或多个电输出电路的状态以保护电路。

关键词：变电站；继电器；故障分析；对策1继电器概述。

继电器是一种电气控制装置，它可以给定一个特定的输入，并保持足够长的时间，以引起电气输出电路中的预定阶跃变化。

当输入减少到一定程度并保持较长时间后，再恢复到初始状态。

普通继电器由磁路系统、回路系统和接触系统组成，接触系统由电磁力驱动的磁路活动部分组成。

此外，有根据气体压力变化控制触点通断的继电器，如六氟化硫继电器，可根据气体压力的变化打开和关闭触点；如气体继电器，根据气体流量的变化打开和关闭触点。

继电保护在电力系统中有着广泛的应用。

目前，继电器广泛应用于变电站设备的二次回路中，如组合电器、变压器、断路器、隔离开关等。

如果继电保护处理不当，将给整个电力系统带来潜在的危机，甚至导致系统瘫痪。

因此，有必要对变电站继电保护的常见故障进行分析和总结。

2电器常见故障分析2.1继电器接触机构故障2.1.1超载作业继电器故障的核心问题是继电器的触点故障，这也是一种常见的故障。

继电器触点的实际开关负载电压将根据最大电流和电路特性而变化，因此继电器的触点开关不能适应从零到指定额定值的所有负载。

继电器的负载应力不应太小。

如果在使用中超过触点的最大额定值，会缩短使用寿命，降低可靠性，使触点变形，更换复位弹簧等。

时间继电器线圈安全操作及保养规程前言时间继电器线圈是工业自动化中常见的元器件，广泛应用于电梯控制、空调系统、安防系统等领域。

在日常使用中，我们需要注意时间继电器线圈的安全操作和保养，以确保其正常运行和延长使用寿命。

本文将对时间继电器线圈的安全操作和保养进行详细介绍，希望能够帮助读者更好地理解和掌握相关知识。

一、时间继电器线圈安全操作规程1.1 电源操作当我们对时间继电器线圈进行电源操作时，需要注意以下几点：•使用合适的电压：时间继电器线圈通常会标注其电压范围，我们在使用时需根据产品规格书设置合适的电压值，以免出现电气故障。

•注意电源接线：接线过程中，应先将电源开关关闭，再进行接线。

接线时应遵守电路原理图中的接线规范，并注意不要使绝缘套管暴露在外，以防被误碰造成意外事故。

•切勿擅自改变电源电压：时间继电器线圈的额定电压受限于线圈热保护材料的耐用程度和绝缘能力，任意改变其额定值可能会导致线圈过热、短路等故障。

1.2 线圈连接操作线圈连接操作是关乎时间继电器线圈工作稳定性的关键步骤，需要注意以下几点：•使用正确的连接方式：时间继电器线圈的连接方式通常有两种，一是端子式连接，另一种是插板式连接。

在连接过程中要选择正确的连接方式，并严格按照说明书进行连接，以免出现接触不良或接反等问题。

•避免故障点：线圈连接过程中容易出现接触不良、焊接不牢等故障点。

连接前要清洁连接端子，防止连接处氧化影响接触。

同时也要检查焊接质量，确保焊接牢固。

•注意保护绝缘表面：线圈连接过程中应注意保护绝缘表面，避免在连接时造成损伤。

1.3 线圈使用操作线圈使用操作是时间继电器线圈安全操作中最重要的一部分，需注意以下几点：•避免长时间通电：长时间通电会使时间继电器线圈过热，影响其正常工作。

建议使用前设置好时间参数，并在设定时间间隔内通电。

•防止过流过压等故障：线圈过流过压等故障问题的出现会导致线圈受损。

在使用过程中，应注意电路中是否存在过流、过压等现象，并进行相应的处理，如使用保险丝、过压保护器等设备进行保护。
