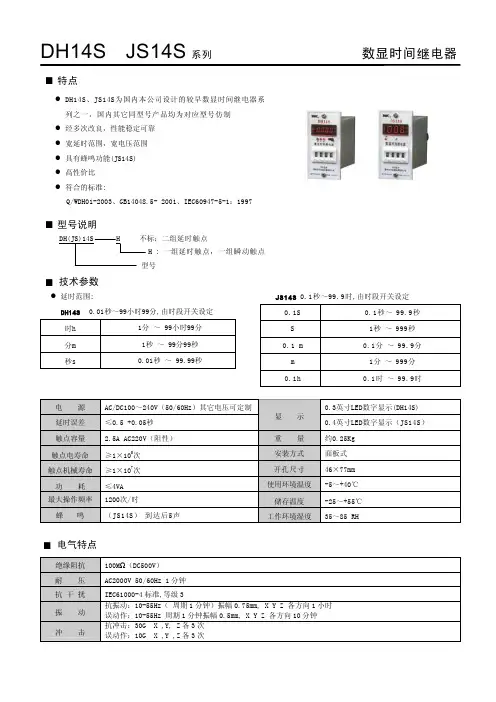

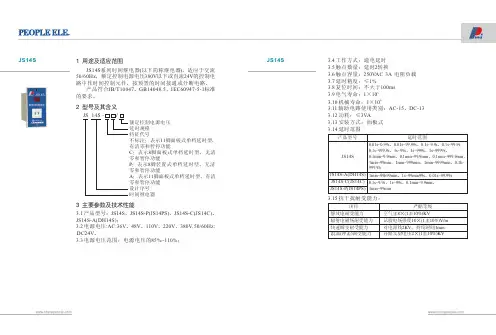

DH14S JS14S系列数显时间继电器¢特点l DH14S、JS14S为国内本公司设计的较早数显时间继电器系列之一，国内其它同型号产品均为对应型号仿制l经多次改良，性能稳定可靠l宽延时范围，宽电压范围l具有蜂鸣功能(JS14S)l高性价比l符合的标准:Q/WDH01-2003、GB14048.5- 2001、IEC60947-5-1：1997l延时范围:DH14S0.01秒～99小时99分,由时段开关设定时h 1分 ～ 99小时99分分m 1秒 ～ 99分99秒秒s 0.01秒 ～ 99.99秒JS14S0.1秒～99.9时,由时段开关设定0.1S 0.1秒～99.9秒S 1秒～999秒0.1 m 0.1分～99.9分m 1分～999分0.1h 0.1时～99.9时电 源 AC/DC100～240V（50/60Hz）其它电压可定制 0.3英寸LED数字显示(DH14S)延时误差 ≤0.5%+0.05秒显示0.4英寸LED数字显示（JS14S）触点容量 2.5A AC220V（阻性） 重 量 约0.25Kg触点电寿命 ≥1×105次 安装方式 面板式触点机械寿命 ≥1×107次 开孔尺寸 46×77mm功 耗 ≤4VA 使用环境温度 -5～+40℃最大操作频率 1200次/时 储存温度 -25～+55℃蜂鸣 （JS14S）到达后5声 工作环境湿度 35～85%RH¢电气特点绝缘阻抗 100MΩ（DC500V）耐 压 AC2000V 50/60Hz 1分钟抗 干 扰 IEC61000-4标准,等级3振 动抗振动：10-55Hz（ 周期1分钟）振幅0.75mm, X Y Z 各方向1小时误动作：10-55Hz 周期1分钟振幅0.5mm, X Y Z 各方向10分钟冲 击抗冲击：30G X ,Y, Z各3次误动作：10G X ,Y ,Z各3次DH14S JS14S 系列¢ 工作程序图¢ 外型及开孔尺寸图¢ 接线图DH14S 、JS14SDH14S-H、JS14S-H¢ 使用说明及注意事项1. JS14S时段开关下带横线的为倒计时的相应时段。

时间继电器的工作原理与接线图2012年08月23日 09:43 本站整理作者：秩名用户评论（0）关键字：继电器(315)原理(104)接线图(17)继电器(relay)一种电控制器件，在输入量变化到额定规定时，在输出电路被接通或阻断的一种电器装置。

我们通常应于自动化控制中，经常用的方式是用小电流去控制大电流，在电路中起到“自动开关”的作用，因此继电器是一种自动保护装置。

由于继电器是具有隔离功能的自动开关元件，在工业电子中被广泛用于遥控、通迅、自动控制、机电一体化设备和电力电子中，是最常用的控制元件之一。

其主要作用可分为：1、扩大控制范围，使用多点继电器控制信号达到一定值时，触控多点，同时换接、开断、接通不同的线路2、放大作用，用一个很微小的控制量可以控制大功率的电路3、信号综合，多信号控规定输入继电器时，经过比较综合，达到预定的控制效果4、遥控、监测、自动装置，可以使用矢口程序控制线路实现自动化。

继电器的分类：1、按工作原理和结构特性可分为：电磁继电器、固体继电器、温度继电器、舌簧继电器、时间继电器、高频继电器、极化继电器、其他类型的继电器（有继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等）2、按动作原理可分为：电磁型、感应型、整流型、电子型、数字型等3、按继电器的作用可分为：启动继电器、量度继电器、时间继电器、中间继电器、信号继电器、出口继电器时间继电器时间继电器是一种利用电磁原理和机械原理实现电路中延时控制或通断的控制电器,从动作原理上可分为有空气阻尼型、电动型和电子型和其它型。

时间继电器的电气控制系统是一个非常重要的元器件,按功能又可分为通电延时和断电延时两种类型。

时间继电器的工作原理当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。

但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。

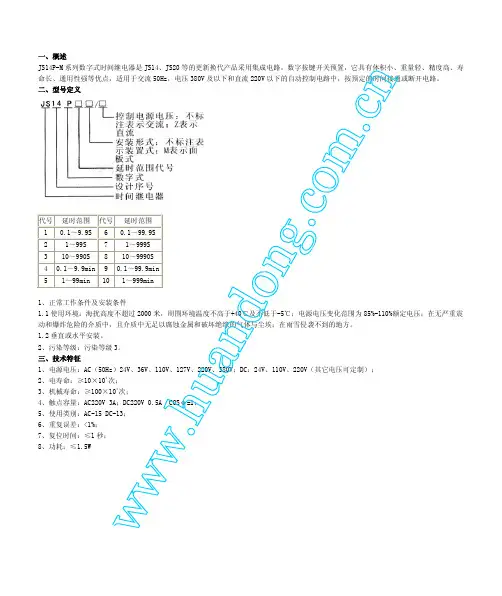

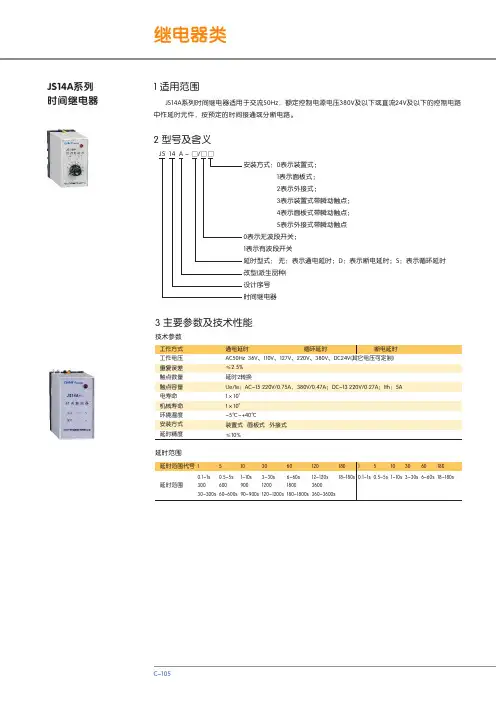

JS14P-M 系列数字式时间继电器是JS14、JS20等的更新换代产品采用集成电路，数字按键开关预置，它具有体积小、重量轻、精度高、寿
命长、通用性强等优点，适用于交流50Hz，电压380V 及以下和直流220V 以下的自动控制电路中，按预定的时间接通或断开电路。

二、型号定义代号
延时范围代号延时范围1
0.1～9.9S 60.1～99.9S 2
1～99S 71～999S 3
10～990S 810～9990S 4
0.1～9.9min 90.1～99.9min 51～99min 101～999min
1、正常工作条件及安装条件1.1使用环境：海扰高度不超过2000米，周围环境温度不高于+40℃及不低于-5℃；电源电压变化范围为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在雨雪侵袭不到的地方。

1.2垂直或水平安装。

2、污染等级：污染等级3。

三、技术特征
1、电源电压：AC（50Hz）24V、36V、110V、127V、220V、380V；DC：24V、110V、220V（其它电压可定制）；
2、电寿命：≥10×104次；
3、机械寿命：≥100×104次；
4、触点容量：AC220V 3A；DC220V 0.5A
COSφ=1；5、使用类别：AC-15DC-13；
6、重复误差：<1%；
7、复位时间：≤1秒；
8、功耗：≤1.5W w w w .h u a n d o n g .c o m .c n
w w w .h u a n d o n g .c o m .c n。

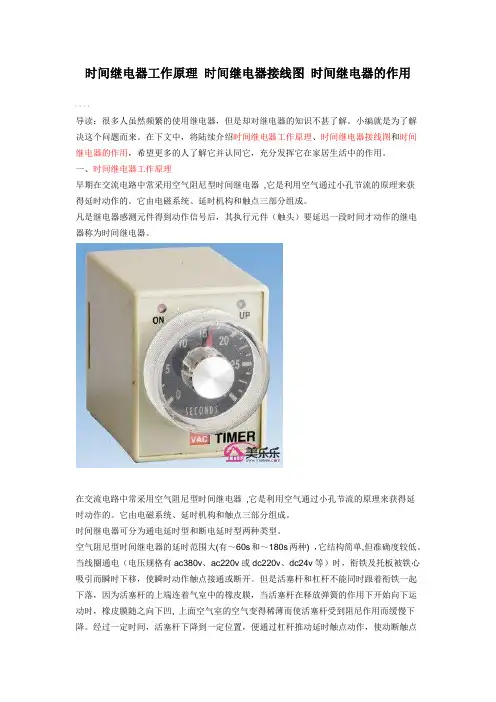

时间继电器工作原理时间继电器接线图时间继电器的作用, , , ,导读：很多人虽然频繁的使用继电器，但是却对继电器的知识不甚了解。

小编就是为了解决这个问题而来。

在下文中，将陆续介绍时间继电器工作原理、时间继电器接线图和时间继电器的作用，希望更多的人了解它并认同它，充分发挥它在家居生活中的作用。

一、时间继电器工作原理早期在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。

它由电磁系统、延时机构和触点三部分组成。

凡是继电器感测元件得到动作信号后，其执行元件（触头）要延迟一段时间才动作的继电器称为时间继电器。

在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。

它由电磁系统、延时机构和触点三部分组成。

时间继电器可分为通电延时型和断电延时型两种类型。

空气阻尼型时间继电器的延时范围大(有～60s和～180s两种) ，它结构简单,但准确度较低。

当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。

但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。

经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。

从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。

延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。

吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。

空气经出气孔被迅速排出。

二、时间继电器接线图时间继电器的电气控制系统中是一个非常重要的元器件。

一般分为通电延时和断电延时两种类型。

从动作的原理上有电子式、机械式等。

电子式的是采用电容充放电再配合电子元件的原理来实现延时动作。

时间继电器接线方法

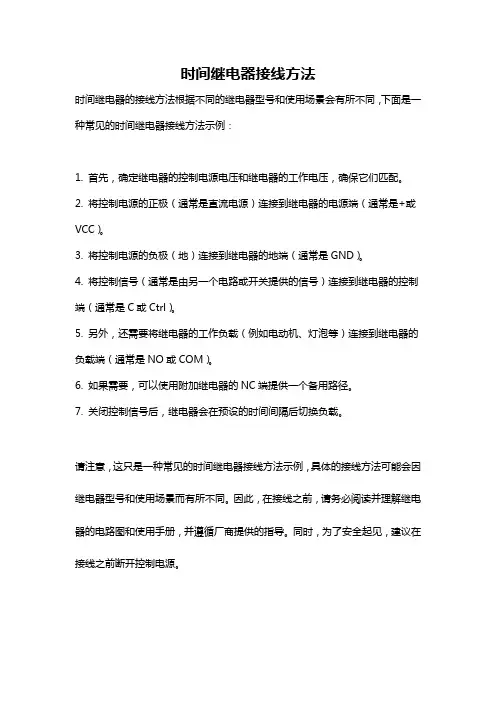

时间继电器的接线方法根据不同的继电器型号和使用场景会有所不同，下面是一种常见的时间继电器接线方法示例：
1. 首先，确定继电器的控制电源电压和继电器的工作电压，确保它们匹配。

2. 将控制电源的正极（通常是直流电源）连接到继电器的电源端（通常是+或VCC）。

3. 将控制电源的负极（地）连接到继电器的地端（通常是GND）。

4. 将控制信号（通常是由另一个电路或开关提供的信号）连接到继电器的控制端（通常是C或Ctrl）。

5. 另外，还需要将继电器的工作负载（例如电动机、灯泡等）连接到继电器的负载端（通常是NO或COM）。

6. 如果需要，可以使用附加继电器的NC端提供一个备用路径。

7. 关闭控制信号后，继电器会在预设的时间间隔后切换负载。

请注意，这只是一种常见的时间继电器接线方法示例，具体的接线方法可能会因继电器型号和使用场景而有所不同。

因此，在接线之前，请务必阅读并理解继电器的电路图和使用手册，并遵循厂商提供的指导。

同时，为了安全起见，建议在接线之前断开控制电源。

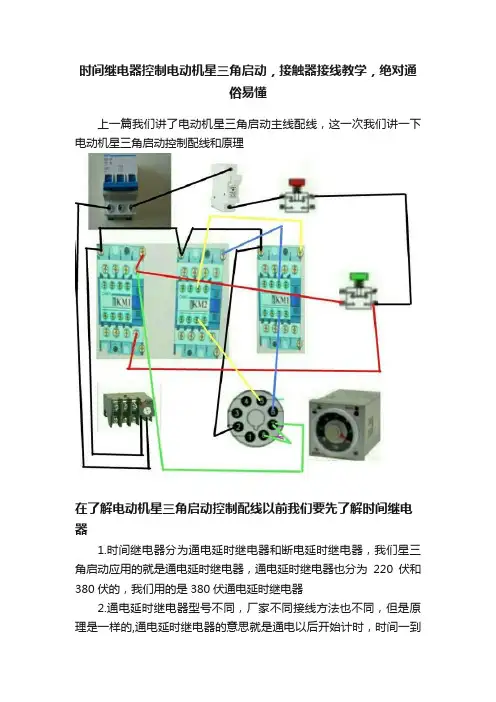

时间继电器控制电动机星三角启动，接触器接线教学，绝对通俗易懂上一篇我们讲了电动机星三角启动主线配线，这一次我们讲一下电动机星三角启动控制配线和原理在了解电动机星三角启动控制配线以前我们要先了解时间继电器1.时间继电器分为通电延时继电器和断电延时继电器，我们星三角启动应用的就是通电延时继电器，通电延时继电器也分为220伏和380伏的，我们用的是380伏通电延时继电器2.通电延时继电器型号不同，厂家不同接线方法也不同，但是原理是一样的,通电延时继电器的意思就是通电以后开始计时，时间一到通电延时继电器的常闭触点变为常开触点，常开触点变为常闭触点3.从上图我们可以看到一个88的数字，这里就是调节通电后延时时间，比如我们调到20秒，通电延时继电器就会在通电20秒后，通电延时继电器的常闭就会变为常开，常开就会变为常闭，所以这个功能就是调节延时时间4.还有的是通过旋转按钮调节时间，但是道理都是一样的，都是调节延时时间的作用5.380伏延时继电器一般会有8个接触点，两个接触点是通电延时继电器的电压，也就是说是电源，另外还有6个接触点分为了两组跳转，如下图：6.从上图我们可以看到2和7是时间继电器的电源，1,3,4是一组跳转接触点，8.5.6是另一组跳转接触点，意思就是通电后继电器开始延时，这时1和3是常闭点，1和4是常开点，8和5是常闭点，8和6是常开点，等通电延时继电器延时时间到了以后，1和3就会断开，1和4开始闭合，下一组跳转点同理，我们可以把他理解为一个开关，很好理解吧7.时间继电器平时不启动时只有一根电源是长待带电的，另一根通电就会开始延时，2是长带电，7是通电后开始延时，很好理解吧，7通电以后还要给1和8的电源，这样才能联通两组跳转点也就是开关，如上图，在电动机星三角启动中我们只需要一组跳转点就可以了，不同的时间继电器接线触点也不一样，我们要看下时间继电器的侧面有线路图，要看一下，那个触点是电源触点，那个是跳转触点，哪个是常闭和常开触点才能根据需要接线，品牌不同但是原理是一样的了解了通电延时继电器以后我们开始配置星三角启动控制线路1.星三角启动控制配线星三角启动的原理就是让电动机先星形启动，电动机启动起来以后开始变为三角运转，这些内容和星三角启动主线配线，上一篇文章我已经讲过了，这里就不多说了，不知道的可以看一下我的上一篇文章，再看这篇文章一看就会了，下图是星三角启动主线配线图：2.从上图我们可以看到第一个接触器和第三个接触器同时启动就是星形启动，这时第二个接触器是关闭状态，等电动机启动开以后，我们关闭第三个接触器，启动第一个和第二个接触器电动机就开始三角运转，这些原理上篇文章有详细讲解你们可以看一下，下图是电动机星三角启动控制配线图：3.从上图我们可以看到A相电源给了热继电器，然后从热继电器到了第一个接触器线圈电源A1处，上方三个接触器线圈A1触点串联，然后第三个接触器A1触点又到了时间继电器的电源2处，这时也就是说三个接触器和时间继电器都有个一个长带电的触点，只要另一个电源触点有电就会启动很好理解吧（A1和A2接触器线圈电源，电源有电接触器就会启动）4.C相火线到了熔断器，又到了停止按钮常闭触点，从常闭点出来又到了启动按钮常开触点，启动按钮常开触点上线又到了第一个接触器辅助触头常开触点的下端，也就是长带电的，启动按钮常开出口到了第一个接触器的辅助触头上端，上端又和第一个接触器线圈A2联通，也和时间继电器另一个电源触点7联通5.时间继电器的电源触点又和时间继电器跳转触点8联通，常闭触点5通过第二个接触器常闭触点和第三个接触器线圈A2联通，时间继电器常开触点6通过第三个接触器常闭触点和第二个接触器线圈A2联通接线就完成了，下面我们说下原理星三角启动接触器启动原理1,这时我们按下启动按钮，电源到了第一个接触器的线圈A2处，接触器开始吸合，辅助触头上下联通，辅助触头下方是长带电吸合以后辅助触头下方开始给接触器线圈2送电，启动按钮松开以后，第一个接触器就形成了自锁，同时时间继电器也通了电，时间继电器开始延时这时5是常闭触点，所以电源就到了第三个接触器的线圈A2处，第三个接触器也开始吸合，也就是第一个接触器和第三个接触器同时吸合，电动机开始星形启动2.通电延时时间继电器定的时间到了以后，常闭变成了常开，第三个接触器线圈断电，接触器也就关闭了，时间继电器常开也变为了常闭，所以6是常闭点，电源就到了第二个接触器线圈A2处，所以第二个接触器开始吸合，第一个接触器一直是自锁状态，所以第一个接触器和第二个接触器同时运转，这时电动机就变为了三角启动状态3.我们按下停止按钮，所有接触器和时间继电器断电停止运转，这就是星三角启动接触器控制的原理，意思也就是说我们按下启动按钮第一个接触器形成自锁，第二个接触器和第三个接触器是通过通电延时时间继电器的常开和常闭来控制，很好理解吧4.第二个接触器和第三个接触器互串一下常闭触点就是要做一下联锁，预防时间继电器损坏以后第二个接触器和第三个接触器同时启动出现事故，互串一下常闭触点接触器吸合常闭就会变为常开，这样就不会出现第二个和第三个接触器同时启动的情况，减少事故的发生5.星三角启动主线配线和星形启动还有三角运转的原理这篇文章没有讲解，上篇文章有详细讲解，有需要的可以去看看，我会一直通俗讲解，只要你们按照我写的文章顺序去看，你们都能学会6.我的第一篇写的是接触器的自锁原理，第二篇是接触器互锁控制电动机的正反转原理，第三篇讲的是接触器异地控制的原理，还有上篇星三角启动的主线配线，星形启动，三角运转原理等等，只要你们把这些文章看一遍小白也能学会这些原理，谢谢大家，喜欢请加关注哦。

时间继电器接法及使用方法

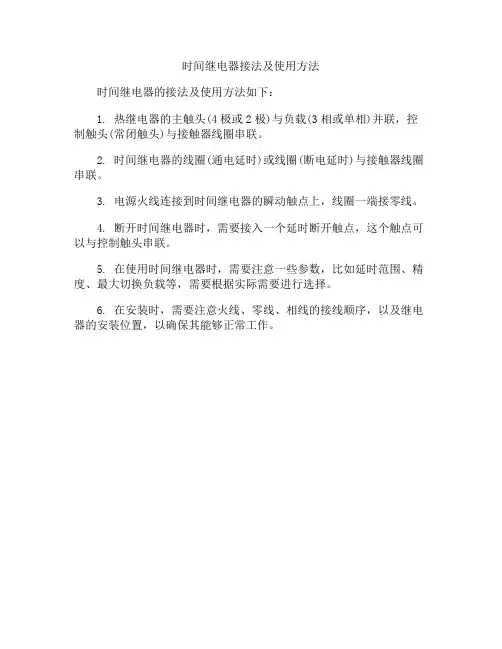

时间继电器的接法及使用方法如下：
1. 热继电器的主触头(4极或2极)与负载(3相或单相)并联，控制触头(常闭触头)与接触器线圈串联。

2. 时间继电器的线圈(通电延时)或线圈(断电延时)与接触器线圈串联。

3. 电源火线连接到时间继电器的瞬动触点上，线圈一端接零线。

4. 断开时间继电器时，需要接入一个延时断开触点，这个触点可以与控制触头串联。

5. 在使用时间继电器时，需要注意一些参数，比如延时范围、精度、最大切换负载等，需要根据实际需要进行选择。

6. 在安装时，需要注意火线、零线、相线的接线顺序，以及继电器的安装位置，以确保其能够正常工作。

汽车继电器的接线方法和原理图很多车友在车上需要安装大功率的电器，譬如雾灯，一个灯泡就是50W，2个也100W了，在譬如一个车友要加装超大功率的警报器,竟然俩200W的喇叭，估计耗电怎么着也要100多瓦，等等很多，这样就必须加继电器了，他的作用就是用很小的电流来控制大电流，你要是不加，可能也会正常工作，但是对车的控制电器是个很大的考验，今天就俩车友问我这个问题，觉得很有必要详细的给大伙解释一下,这样就是不懂电器的车友也可以照葫芦画瓢，（电器改装有风险，需谨慎）先来实物图这就是通用型继电器和继电器座，购买不到座的话可以焊接在继电器引脚上，继电器铜线圈的好的10元到15，那个座5元左右，很好购买，去任何一个汽车配件说要五插继电器就行了（中国之大,方言众多，或许不一个叫法）关于线径：85和86那个随意多大的线径都可，30脚和87脚的就需要看你的电器功率来选取了，最少不能小于2平方的和继电器插接在一起这是保险丝,这个是必须的,绝对不能少的！！！!切记继电器上面的标号，他都是印刷在上面的,仔细看你会看到85和86是继电器线圈，可以随便接30电源输入端,87常开触点，他的作用就是继电器有电，就会接通，也就是一般咱们用到的87A常闭触点,一般的不常用，他的作用就是继电器线圈通电，而断开,知道上面那些了，那就可以来个接线图了,很简单,一看就会明白，这里说明一下，保险丝的选取一般的100w10a到15a,不过很多电器尤其是音频电器的标注不是实际功率的,譬如那个车友的警报器号称400W实际输入最多也就是100多瓦控制来自于你的需要，譬如一个车友想开大灯雾灯亮,那么控制就接在大灯开灯有电的那根线上，譬如你想开小灯雾灯就亮，那么就接在小灯线上那个想控制警报器的车友他的要求是开电锁警报器的电，关闭断电,那么控制端就可以接在点烟器上，最简单的办法就是直接压接在点烟器保险丝上，这是我推荐的解法,那个保险丝很好找，就在驾驶室内那组保险的最上面最里面那个就是。

交流时间继电器怎么看图接线因为这是星三角启动必备的原件，所以今天要先了解了时间继电器，为以后学习星三角启动接线做好基础时间继电器侧面都有线路图，这是个24伏直流时间继电器，跟交流220伏交流时间继电器接线方法是一样的，在图中我们可以看到，2和7是时间继电器的工作电压电源，7是正极，2是负极，2和7要接24伏直流电压，然后134是是一组跳转触点，1和4是常闭触点，也就是延时以前一直是联通的，在我们定的延时时间到达的时候，1和4就从常闭变为了常开，也就断开了，这时1和三就联通了，这样就完成了跳转。

所以134延时以前，1和4是常闭，1和3是常开，延时到达以后，1和4就变为了常开，1和3就变为了常闭，这组跳转触点就跟我们平常用的双控开关是一个原理，很好理解吧，然后856是另一组跳转触点跟第一组跳转触点是一个原理。

所以时间继电器接线2和7接继电器工作电压，134是一组跳转触点，856是一组跳转触点，利用这两组跳转触点来达到控制一个或者多个接触器的目的，这次讲解时间继电器就是为星三角启动做准备，星三角启动用的是通电延时继电器。

下面详细讲解一下通电延时继电器1、时间继电器分为通电延时继电器和断电延时继电器，我们星三角启动应用的就是通电延时继电器，通电延时继电器也分为220伏和380伏的，我们用的是380伏通电延时继电器2、通电延时继电器型号不同，厂家不同接线方法也不同，但是原理是一样的,通电延时继电器的意思就是通电以后开始计时，时间一到通电延时继电器的常闭触点变为常开触点，常开触点变为常闭触点。

3、从上图可以看到一个88的数字，这里就是调节通电后延时时间，比如我们调到20秒，通电延时继电器就会在通电20秒后，通电延时继电器的常闭就会变为常开，常开就会变为常闭，所以这个功能就是调节延时时间。

4、通过旋转按钮调节时间，但是道理都是一样的，都是调节延时时间的作用。

5、380伏延时继电器一般会有8个接触点，两个接触点是通电延时继电器的电压，也就是说是电源，另外还有6个接触点分为了两组跳转，如下图：6、从上图可以看到2和7是时间继电器的电源，1,3,4是一组跳转接触点，8.5.6是另一组跳转接触点，意思就是通电后继电器开始延时，这时1和3是常闭点，1和4是常开点，8和5是常闭点，8和6是常开点，等通电延时继电器延时时间到了以后，1和3就会断开，1和4开始闭合，下一组跳转点同理，可以把他理解为一个开关。

时间继电器控制电动机电路图
附上一张电机延时顺、逆自动转换不断循环运行的电路图：
工作过程：
按启动钮，继j电器KC得电吸合并自锁，时间继电器KT1得电开始延时、常闭延时触点通电接触器KM1得电吸合、电机顺转；当KT1到设置时间，常闭、常开延时触点动作，KM1失电复位(电机也失电)，接通KT2开始延时、KM2得电吸合、电机逆转；当KT2到设置时间，常闭延时触点动作，KT1失电，常闭、常开延时触点复位、KT2、KM2失电复位(电机也失电)重新接通KT1再开始延时，KM1得电吸合，电机顺转，如此不断循环。

继电器工作原理及接线图
一、继电器工作原理
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点(常闭触点)吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”;处于接通状态的静触点称为“常闭触点”。

二、继电器接线图
三、继电器的作用
1) 扩大控制范围。

例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2) 放大。

例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3) 综合信号。

例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4) 自动、遥控、监测。

例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

时间继电器原理图及其作用时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件，也许可以这样说：用来控制较高电压或较大功率的电路的电动开关：给继电器工作线圈一个控制电流，继电器就吸合，对应的触点就接通或断开。

在供电电路中，继电器也被称为接触器。

从驱动时间继电器工作的电源要求（驱动线包工作电压）来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路，另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。

时间继电器另一个区分点是它的触点（执行接通或断开被控制电路的开关），分别有常开、常闭、转换的区别，另外还有触点多少的区别，可以控制多大的工作电压及电流（即触点允许控制的功率）的区别，供不同用途选用；另外特殊触点还有带自锁（动作后即使控制电压消失，触点自己保持失去控制时的状态），带延时吸合或延时释放功能等种类，供特殊情况下使用。

从继电器外形来区分，有密封、小型、微型等区别。

有时候，比如说，一个控制电路从按钮控制开始，到最后控制负荷的时间继电器中间，还使用了其他继电器，因为这些继电器只起控制其他继电器工作的作用，其触点负荷不需要很大，用在这些部位的继电器，常称为中间继电器。

比如，使用三个按钮与继电器（交流接触器）及热保护等可以组成控制三相电动机的正、翻转及停止电路。

洗衣机内，继电器在微电脑控制下，接合、断开控制电机使波轮正、反转等，都是继电器的任务，因为微电脑的输出不能直接驱动洗衣机马达工作，所以请了“继电器”。

使用各种传感器检测的电路检测温度、压力、时间等不同物理量，检测的输出接上继电器，就分别组成所谓电压继电器、压力继电器等等。

这类继电器，实际上是包含继电器在内的电子器件，并非独立的继电器。

补充部分特殊继电器，这些继电器不需要其他电路，可以对不同的讯号作出不同的反应（接通不同的触点）：步进继电器：以前自动电话总机使用很多，继电器本身就可以根据输入控制线圈的脉冲个数自动将动触点移动到相应的位置，比如输入6个脉冲，动触点就接通6号定触点，输入9个脉冲，就接到9号触点，这样。
