时间继电器接线图,循环继电器接线图

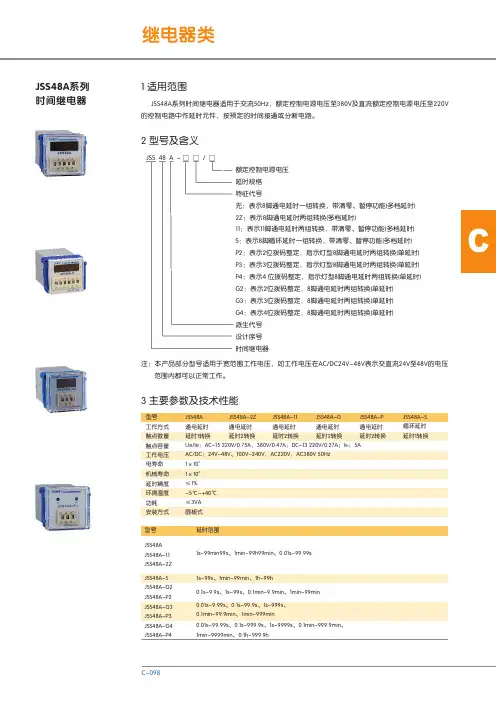

CJSS48A系列时间继电器适用于交流50Hz，额定控制电源电压至380V及直流额定控制电源电压至220V 的控制电路中作延时元件，按预定的时间接通或分断电路。

JSS48A系列时间继电器型号工作方式触点数量触点容量AC/DC：24V~48V、100V~240V，AC220V，AC380V 50Hz 51×1061×10≤1%-5℃~+40℃≤3VA 面板式工作电压电寿命机械寿命延时精度环境温度功耗安装方式JSS48A 延时1转换通电延时JSS48A JSS48A-11JSS48A-2Z JSS48A-S JSS48A-G2JSS48A-P2JSS48A-G3JSS48A-P3JSS48A-G4JSS48A-P4延时范围1s~99min99s、1min~99h99min、0.01s~99.99s 1s~99s、1min~99min、1h~99h0.1s~9.9s、1s~99s、0.1min~9.9min、1min~99min 0.01s~9.99s、0.1s~99.9s、1s~999s、0.1min~99.9min、1min~999min0.01s~99.99s、0.1s~999.9s、1s~9999s、0.1min~999.9min、1min~9999min、0.1h~999.9hJSS 48 A - □ □ / □注：本产品部分型号适用于宽范围工作电压，如工作电压在AC/DC24V~48V表示交直流24V至48V的电压 范围内都可以正常工作。

1 适用范围2 型号及含义3 主要参数及技术性能JSS48A-S 延时1转换循环延时JSS48A-G 延时2转换通电延时JSS48A-2Z 延时2转换通电延时JSS48A-11延时2转换通电延时JSS48A-P 延时2转换通电延时Ue/Ie：AC-15 220V/0.75A，380V/0.47A；DC-13 220V/0.27A；Ith ：5A 型号额定控制电源电压延时规格特征代号无：表示8脚通电延时一组转换，带清零、暂停功能(多档延时)2Z：表示8脚通电延时两组转换(多档延时)11：表示11脚通电延时两组转换，带清零、暂停功能(多档延时)S：表示8脚循环延时一组转换，带清零、暂停功能(多档延时)P2：表示2位拨码整定，指示灯型8脚通电延时两组转换(单延时)P3：表示3位拨码整定，指示灯型8脚通电延时两组转换(单延时)P4：表示4 位拨码整定，指示灯型8脚通电延时两组转换(单延时)G2：表示2位拨码整定，8脚通电延时两组转换(单延时)G3：表示3位拨码整定，8脚通电延时两组转换(单延时)G4：表示4位拨码整定，8脚通电延时两组转换(单延时)派生代号设计序号时间继电器4 接线图5 外形及安装尺寸。

原创不容易，【关注】店铺，不迷路！
时间继电器作为电气工程中常用的继电器之一，广泛应用于控制领域。

虽然现在用的是可编程控制器、时控开关等智能控制设备，但都是基于时间继电器的基本原理，所以还是开始学吧。

时间继电器是指在输入动作信号加入(或去除)后，其输出电路需要经过规定的准确时间才能产生跳跃变化(或接触动作)的继电器。

它是在电压较低或电流较小的电路中使用的电气元件，用于接通或断开电压较高或电流较大的电路。

时间继电器是指在输入动作信号加入(或去除)后，其输出电路需要经过规定的准确时间才能产生跳跃变化(或接触动作)的继电器。

它是在电压较低或电流较小的电路中使用的电气元件，用于接通或断开电压较高或电流较大的电路。

1.继电器的分类
时间继电器根据工作原理和延时方式可以分为几类。

我们重点分析了几种常用的种类，根据工作原理可以分为空气阻尼时间继电器、电子时间继电器、电磁时间继电器和电子时间继电器。

【素材积累】
海明威和他的“硬汉形象” 美国作家海明威是一个极具进取精神的硬汉子。

他曾尝试吃过蚯蚓、蜥蜴，在墨西哥斗牛场亮过相，闯荡过非洲的原始森林，两次世界大战都上了战场。

第一次世界大战时，19岁的他见一意大利士兵负伤，便冒着奥军的炮火上去抢救，结果自己也被炸伤了腿，但他仍背着伤员顽强前进。

突然间，炮击停止，探照灯大亮，海明威终于回到阵地。

原来是他的英勇行为感动了奥军将领，下令放他过去。

继电器继电器广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器是具有隔离功能的自动开关元件，它实际上是用小电流去控制大电流运作的一种“自动开关”，是一种电控制器件。

它具有输入回路和输出回路之间的互动关系。

通常应用于自动化的控制电路中，故在电路中起着自动调节、安全保护、转换电路等作用。

继电器种类繁多，较常见的电磁继电器，固态继电器，热敏干簧继电器，磁簧继电器，光继电器，时间继电器等，本文着重介绍时间继电器。

继电器起自动开关的作用，在日常生活中，我们的饮水机，电水壶，微波炉等电器的自动开关就是由继电器控制，其原理是当输入量(如电压、电流、温度等)达到规定值时，继电器使被控制的输出电路导通或断开。

时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。

时间继电器的种类很多，有空气阻尼型、电动型和电子型等。

在交流电路中常采用空气阻尼型时间继电器，它是利用空气通过小孔节流的原理来获得延时动作的。

它由电磁系统、延时机构和触点三部分组成。

时间继电器可分为通电延时型和断电延时型两种类型。

空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s两种) ，它结构简单，但准确度较低。

当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。

但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。

经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。

从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。

延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。

吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。

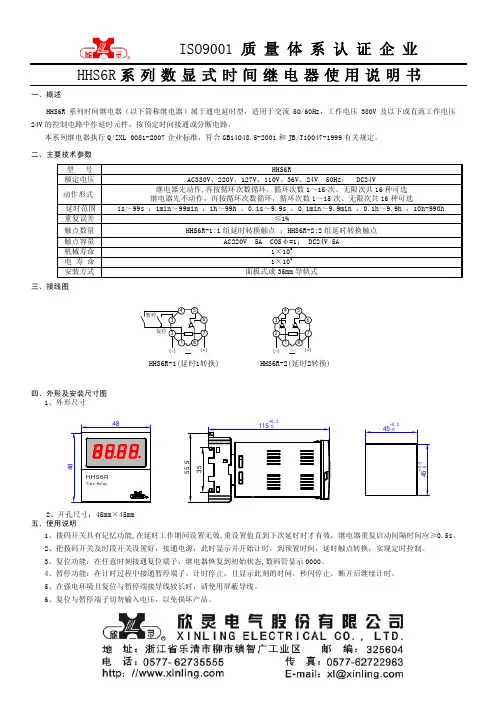

一、概述HHS6R 系列时间继电器（以下简称继电器）属于通电延时型，适用于交流50/60Hz ，工作电压380V 及以下或直流工作电压24V 的控制电路中作延时元件，按预定时间接通或分断电路。

本系列继电器执行Q/ZXL 0081-2007企业标准，符合GB14048.5-2001和JB/T10047-1999有关规定。

二、主要技术参数型 号 HHS6R额定电压 AC380V 、220V 、127V 、110V 、36V 、24V 50Hz ； DC24V动作形式 继电器先动作,再按循环次数循环，循环次数1～15次、无限次共16种可选 继电器先不动作，再按循环次数循环，循环次数1～15次、无限次共16种可选延时范围 1s ～99s ，1min ～99min ，1h ～99h ，0.1s ～9.9s ，0.1min ～9.9min ，0.1h ～9.9h ，10h-990h重复误差 ≤1%触点数量 HHS6R-1:1组延时转换触点 ；HHS6R-2:2组延时转换触点触点容量 AC220V 5A COS φ=1； DC24V 5A机械寿命 1×106电 寿 命 1×105安装方式面板式或35mm 导轨式三、接线图四、外形及安装尺寸图1、外形尺寸2、开孔尺寸：45mm ×45mm 五、使用说明1、拨码开关具有记忆功能,在延时工作期间设置无效,重设置值直到下次延时时才有效，继电器重复启动间隔时间应≥0.5s 。

2、把拨码开关及时段开关设置好，接通电源，此时显示并开始计时，到预置时间，延时触点转换，实现定时控制。

3、复位功能：在任意时刻接通复位端子，继电器恢复到初始状态,数码管显示0000。

4、暂停功能：在计时过程中接通暂停端子，计时停止，且显示此刻的时间，秒闪停止，断开后继续计时。

5、在强电环境且复位与暂停端接导线较长时，请使用屏蔽导线。

6、复位与暂停端子切勿输入电压，以免损坏产品。

DH48S-S 数显循环时间继电器■特点和用途＊可设定 T1，T2 两个延时时间，能替代两只时间继电器 ＊能周而复始工作，也能单次执行 伙采用进口大模专用集成和 LED 数码管显示 伙DIN （48 X 48mm 面板尺寸＊高精确度、小体积、抗电磁干扰性强、功耗低、触头容量大 ＊用于自动化控制系统控制元件之用技术参数伙延时范围：0.1S 〜990H＊电源： DC12V ，24V AC110V ，220V ，380V ＊触头容量： AC220V 5A DC30V 5A 阻性 伙机械寿命》107伙环境温度：—10C 〜+ 50C工作程序图 外形尺寸和接线图 ■配件 使用说明 ＊先预置好 T1 和 T2 时段，时间及工作方式。

＊通电后 T1 开始进行延时，继电器处于不动作状态（释放），当 T1 到达，表示继电器吸合，同时左边显示消隐，T2延时开始，当T2延时到达，继电器重新释放，右边显示消隐，单次执行工作方式到此结束，若为 周而复始工作方式，则 T1 继续延时，重复以上过程进行延时状态转换。

伙在运行过程中任意时间切断电源大于 1秒或输入复位信号，时间即回到 T1=0状态开始计时，同时继电器处 于释放状态，重新开始工作。

注意事项＊预置好 T1 和 T2 时间以后使用。

＊在强电场环境中使用并复位暂停导线较长时请使用屏蔽导线。

＊请在使用时随时将保护罩盖上，以免灰尘侵入影响使用。

＊在较大电流时，请配交流接触器使用伙延时控制精度W 0.3%土 0.05秒 ＊电压范围：额定工作电压 85%〜110% 伙功耗W 3W伙电气寿命》105＊开孔尺寸： 45X 45mm外型尺寸r48 x 48 x 97工祚方式往应循环耀时延时范EB 9.9S - 9.9s 99S - 99S9.9M - 9.9M 99M - 99M9.9H - 9.9H 99H ~ 99H 安裝尺寸田990H - 990H額定电压DC(V): 12. 24.48AC(V): 12.24.48.110.220.380 50/60H2绘点数掘1组延时总点魅点容負AC250V 5A 阻性环境温度・ 100459寿命机械 5 x 10»电宜仲安装方式面板式—S■、技术参数:类别外观型号 DH48S-S/1Z DH48S-S/2Z延时基数 O.OIsec 、O.OIsec 、1sec 、O.lmin 、1min 、0.1HR 、1HR 1OHR （任意设定两种）延时范围 1-99倍限时倍率85-265VAC/VDC 自由输入，其他工作电压可控制小于4.5W触点数量1组继电器，1+3为复位，1+4为暂停2组继电器触点容量 阻性负载：5A/250VAC 或5/28VDC 最大显示方式 固定秒闪指示灯，相应的两位 LED 显示前吸合或释放时间 精确度 电压影响误差、重复误差小于士 50PPM 预置误差为0复位和暂停信号输入为触点或NPN （发射极对公信号输入 共端1）采用光耦隔离，信号宽度不少于底部无复位，暂停信号引入0.02Sec使用环境环境温度：-10 °C -+55 °C （不结冰），湿度：35-85%HRAC2kV （操作电端之间）或DC 士 500V ，脉冲宽度1卩s 扰动下继电器正常工作 机械寿命：500,0000次，电器寿命：100,0000次 约103g 约112克（1） 通电限时继电器，双设定 Tno 、Tnc （Tno 为限时吸合时间， Tnc 为限时时间），一只继电器 能替代两只继电器用，高两位 BCD 拔码为限时释放预置时间，低两位 BCD 拔码为限时预置吸合时 间，LED 相应显示当前限时时间段，可选做倒延时模式。

时间继电器作为自动控制器件应用较广泛，尤其是在涉及低压电器控制网络中有较多电器设备环境中使用时电磁干扰问题更趋于严重。

组成时间继电器的内部元器件的损坏这时已不是引起时间继电器故障（失效）的主要原因，而在于应用场合中的各种干扰通过电磁耦合、电容耦合直接进入时间继电器，干扰其正常的延时控制。

时间继电器在此干扰环境下能否正常工作往往会影响到整个自动控制系统的正常逻辑功能，甚至还可能造成大的质量事故和经济损失。

所以时间继电器在各种恶劣环境都应有较高的可靠性和抗干扰能力，也就是说时间继电器必须有良好的电磁兼容性能，只有这样才能完善其产品质量，提高自身的市场竞争能力。

在实际工作使用中，一般采用下述方法来进行抑制，提高其产品的抗干扰能力。

采用隔离变压器；选择合适的压敏电阻；在供电输出口加高频旁路电容等方法提高产品的抗干扰能力。

当执行继电器的绕组（感性负载）被接通和断开时。

线圈中会产生一连串上升速度快，频率和幅度都相当高的尖峰脉冲电磁振荡辐射，对直流继电器绕组通常采用以下方法来减少干扰：在线圈两端反并二极管或RC器件，如控制触点对交流感性负载的控制，也可考虑在触点并接RC 器件，从而能对触点在通断时产生的干扰进行有效的吸收。

屏蔽能有效地抑制通过空间传播的电磁干扰，一则可限制内部产生的电磁能辐射出去；二则可防止外来辐射进入，在对内部电子线路采用整体屏蔽措施，也可对内部信号线采用屏蔽线，增强其抗干扰能力。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

时间继电器接线方法时间继电器是一种常用的控制电器设备，它可以根据预设的时间来控制电路的通断，广泛应用于照明、空调、电热水器等领域。

正确的接线方法对于时间继电器的正常工作至关重要。

本文将介绍时间继电器的接线方法，帮助大家正确使用时间继电器。

首先，我们需要了解时间继电器的基本接线原理。

时间继电器通常有触点端子和电源端子。

触点端子用于连接被控设备，电源端子则用于连接电源供电。

在接线时，需要根据具体的使用需求和电路要求来连接触点端子和电源端子，以确保时间继电器能够正常工作。

接下来，我们将介绍几种常见的时间继电器接线方法。

首先是单通道时间继电器的接线方法。

单通道时间继电器只有一个触点端子和一个电源端子，接线相对简单。

首先，将电源的火线和零线分别接到时间继电器的电源端子上，然后将被控设备的火线和零线分别接到时间继电器的触点端子上，这样就完成了单通道时间继电器的接线。

其次是多通道时间继电器的接线方法。

多通道时间继电器有多个触点端子和一个电源端子，可以同时控制多个被控设备。

在接线时，需要根据被控设备的数量和位置来合理连接触点端子和电源端子，以实现对多个被控设备的精确控制。

另外，还有一种常见的时间继电器接线方法是带延时功能的接线方法。

带延时功能的时间继电器可以根据需要设置延时时间，延长或缩短触点的通断时间。

在接线时，需要根据具体的延时需求来设置延时时间，并合理连接触点端子和电源端子，以实现精确的延时控制。

总之，正确的时间继电器接线方法对于时间继电器的正常工作至关重要。

在接线时，需要根据时间继电器的型号和功能来选择合适的接线方法，并严格按照接线图来进行接线，以确保时间继电器能够稳定可靠地工作。

希望本文的介绍能够帮助大家正确使用时间继电器，避免因接线错误而导致的故障和安全隐患。

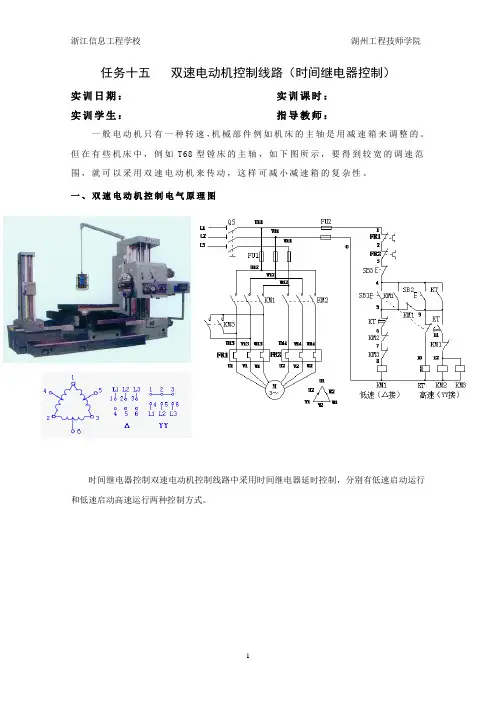

任务十五双速电动机控制线路（时间继电器控制）
实训日期：实训课时：
实训学生：指导教师：
一般电动机只有一种转速，机械部件例如机床的主轴是用减速箱来调整的。

但在有些机床中，例如T68型镗床的主轴，如下图所示，要得到较宽的调速范围，就可以采用双速电动机来传动，这样可减小减速箱的复杂性。

一、双速电动机控制电气原理图
时间继电器控制双速电动机控制线路中采用时间继电器延时控制，分别有低速启动运行和低速启动高速运行两种控制方式。

二、画出双速电动机控制接线图
（例如）
主电路接线图
控制电路接线图
三、器材明细表
四、安装调试工艺
五、【考核评价】
六、工作任务练习与总结
（一）单选择题
双速电动机高速运转时，定子绕组出线端的连接方式应为（）。

A．U1、V1、W1接三相电源，U2、V2、W2空着不接
B．U2、V2、W2接三相电源，U1、V1、W1空着不接
C．U2、V2、W2接三相电源，U1、V1、W1并接在一起
D．U1、V1、W1接三相电源，U2、V2、W2并接在一起而
（二）填空题
1.三相异步电动机的调速方法有三种，一是改变( )调速；二是改变（）调速；三是改变（）调速。

2.变极调速是（）级调速，只适用于（）异步电动机。

3.双速异步电动机的定子绕组共有（）个出线端，可作
（）和( )两种连接方式，电动机低速时定子绕组接成（）形，高速时定子绕组接成（）形。

（三）试叙述双速电机控制电路工作原理？
（四）通过本次试验，总结在实训过程中遇到的问题及处理对策。

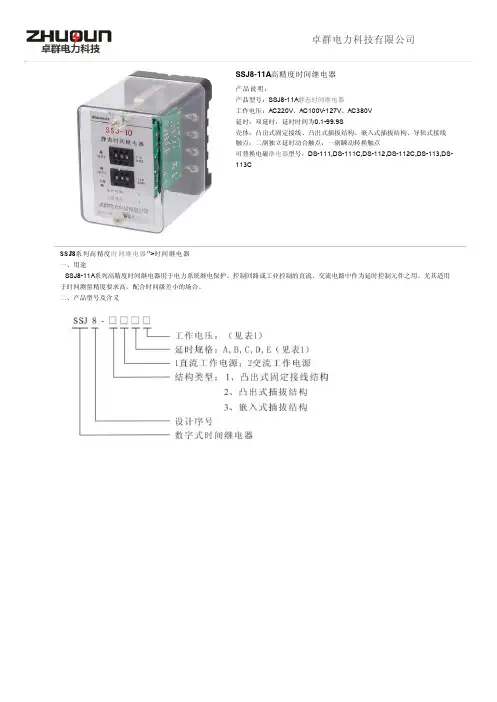

SSJ8-11A 高精度时间继电器产品说明：产品型号：SSJ8-11A 静态时间继电器工作电压：AC220V 、AC100V-127V 、AC380V延时：双延时，延时时间为0.1-99.9S壳体：凸出式固定接线、凸出式插拔结构、嵌入式插拔结构、导轨式接线触点：二副独立延时动合触点，一副瞬动转换触点可替换电磁继电器型号：DS-111,DS-111C,DS-112,DS-112C,DS-113,DS-113CSSJ8系列高精度时间继电器">时间继电器一、用途SSJ8-11A 系列高精度时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。

尤其适用于时间测量精度要求高，配合时间级差小的场合。

二、产品型号及含义卓群电力科技有限公司四、工作原理继电器原理框图见图1：本继电器为静态型数字式时间继电器，采用进口CMOS集成电路构成，利用分频、计数原理实现延时。

标准时钟脉冲由石英晶体振荡器产生。

继电器一旦施加额定电压，内部瞬动继电器动作并出口，同时使晶体起振，产生时钟脉冲，经分频后由计数器计数，当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作出口。

五、使用方法动作时间整定由独立的两组三位8421码拨盘开关构成，其整定公式为： t = k×T（s）（其中k为整定系数，T为拨盘开关的整定数字）。

例如：对SSJ8-21A，k值为0.01,若将T整定为357，则整定时间为0.01×357=3.57（s）；再如将T整定为009，则整定时间为0.01×9=0.09（s）六、主要技术参数1.延时范围A：0.04~9.99S 级差为0.01SB：0.1~99.9S 级差为0.1SC：1~999S 级差为1SD：1~999M 级差为1ME：1~999H 级差为1H2.延时一致性在基准条件下：a)延时整定为0.04s~0.99s时，一致性不大于3ms；b)延时整定大于或等于1s时，一致性不大于(0.1%整定值+3ms)；3.延时整定误差在基准条件下，平均误差不大于(0.1%整定值±3ms)。

三相电时间继电器的接法三相电时间继电器的接法是工业领域中常见的电气控制装置之一。

它可以根据预定的时间设置来控制三相电动机、三相电器设备的启停，实现计时、定时、延时等功能。

本文将逐步解释三相电时间继电器的接法。

1. 了解三相电基本知识首先，我们需要了解一些关于三相电的基本知识。

三相电是指以三相电源为基础的电力供应系统，通常由三根电源导线组成，分别为A相、B相和C相。

三相电在工业领域中被广泛应用，因为其能够提供更高的功率并提供更稳定的电流。

2. 确定继电器的功率要求在接线之前，我们需要确定所需的时间继电器的功率要求。

根据所需要控制的设备或电动机的功率大小，我们可以选择适当容量的时间继电器。

3. 确定继电器类型和额定电压在选型时，需要根据具体的应用需求来选择适合的三相时间继电器型号和额定电压。

常见的三相时间继电器类型包括星三角启动继电器、定时时间继电器和延时时间继电器等。

4. 了解三相时间继电器的接线方式三相时间继电器通常具有多种接线方式，包括常开接线、常闭接线和通用接线等。

具体选择哪种接线方式取决于所需控制设备的电气回路。

5. 接线前的注意事项在进行接线之前，务必确保切断电源，并严格按照时间继电器的接线图进行连接。

同时，还需要注意电源线与继电器之间的连接是否安全可靠，接线是否牢固。

6. 常开接线方式的接法常开接线方式是最常见的三相时间继电器接线方式之一。

在常开接线方式下，继电器在通电时，控制继电器的触点处于闭合状态，使得电动机或电器设备正常工作。

常开接线方式下的继电器通常具有三个继电器的触点，分别连接在A相、B相和C相上。

7. 常闭接线方式的接法常闭接线方式与常开接线方式相反。

在常闭接线方式下，继电器在通电时，控制继电器的触点处于断开状态，使得电动机或电器设备停止工作。

常闭接线方式下的继电器通常具有三个继电器的触点，分别连接在A相、B相和C相上。

8. 通用接线方式的接法通用接线方式是继电器的触点既可作为常开触点，也可作为常闭触点的接线方式。

•电机各种接线方式，确实实用！
1、基本的直接启动控制线路
按下启动按钮，KM线圈得电,KM常开辅助触点自锁，绿灯亮，电机运行；按下停止按钮，KM线圈失点，辅助触点复位，红灯亮，电机停止。

2、直接启动，延时停止
通过时间继电器作用，延时使回路断开。

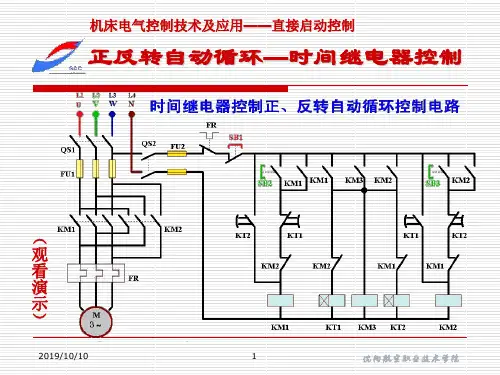

3、控制电机正反转
使用双重互锁，采用复合按钮和2个接触器。

将2个接触器的常闭辅助触点相互串联在对方回路中，安全方便4、顺停、逆停循环
5、电机轮流循环启动
6、三台电机轮流循环
7、单按钮控制电机启动停止
8、时间继电器控制双速电机
9、定子串电阻降压启动
这个不太常用！
10、延边三角形降压启动
这个知道就行！！！11、星三角降压启动
照片名称：星三角降压启动实物接线图
照片名称：星三角
照片名称：星三角启动控制线路图
照片名称：星三角
（这个很重要，也和简单，也很实用的降压启动，一般电机大于7.5千瓦，为了保护电压网就应该采取降压的方12、自耦降压
这也是很使用的降压启动控制线路。

一般大于40千瓦的电机使用。

时间继电器接线方法时间继电器是一种能够在特定时间点开关电路的设备，它在各种自动化控制系统中起着至关重要的作用。

正确的接线方法不仅能够确保时间继电器的正常工作，还能够提高系统的稳定性和可靠性。

本文将介绍时间继电器的接线方法，帮助大家正确使用时间继电器。

首先，我们需要了解时间继电器的基本接线原理。

时间继电器通常有多个接线端子，包括电源输入端、继电器触点端、控制信号输入端等。

在接线时，需要根据实际需求将这些端子连接到相应的设备或电路上，以实现时间继电器的功能。

接下来，我们将介绍时间继电器的常见接线方法。

首先是单相交流电源接线方法。

在单相交流电源接线方法中，需要将电源的火线和零线分别连接到时间继电器的电源输入端子上，然后将继电器触点端子连接到需要控制的设备上。

控制信号输入端子则需要接入控制信号源，通常是一个开关或传感器。

这样，当控制信号输入时，时间继电器就会根据预设的时间参数来控制设备的开关状态。

另外，还有三相交流电源接线方法。

在三相交流电源接线方法中，需要将三相电源的火线和零线分别连接到时间继电器的电源输入端子上，然后同样将继电器触点端子连接到需要控制的设备上。

控制信号输入端子的接线方式与单相交流电源类似。

需要注意的是，三相电源接线方法相对复杂一些，需要确保接线正确，以免出现电路故障或设备损坏。

除了交流电源接线方法，时间继电器也可以用于直流电源。

在直流电源接线方法中，需要将直流电源的正负极分别连接到时间继电器的电源输入端子上，然后同样将继电器触点端子连接到需要控制的设备上。

控制信号输入端子的接线方式也类似于交流电源接线方法。

需要注意的是，在进行时间继电器的接线时，一定要确保电路处于断电状态。

另外，还需要仔细阅读时间继电器的接线图和说明书，以确保接线正确无误。

总的来说，时间继电器的接线方法并不复杂，但需要注意一些细节问题。

正确的接线方法能够确保时间继电器的正常工作，提高系统的稳定性和可靠性。

希望本文能够帮助大家正确使用时间继电器，避免因接线错误而造成的不必要的麻烦。

时间继电器符号时间继电器是利用电磁原理和机械原理实现电路中延时控制或通断的控制电器,从动作原理上可分为有空气阻尼型、电动型和电子型和其它型。

时间继电器的电气控制系统是一个非常重要的元器件,按功能又可分为通电延时和断电延时两种类型。

在绘制和识别电气原理图时，时间继电器的图形符号很容易让人混扰。

特别是时间继电器的延时触点，在使用时，一般让人无法确定。

时间继电器的文字符号是kt时间继电器接线图1、掌控接线：你把它看作直流继电器去考量。

3、7用以接12v掌控电压；2、7用以接24v掌控电压。

其中的7当做直流电的负极，采用时收到零线。

2接220v的火线。

2、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。

3、功能认知：它就是一个控制器，单刀双投掷的，存有一个活动点活动臂，就像是常用的闸刀开关的活动刀臂一样。

8就是活动点，5就是常闭点，继电器一动时，他们两个相连。

动作时，8、6相连。

4、负载接线：电源的零线或负极接用电器的零线或负极端。

电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

5、工作原理：计时违宪期间，8、5相连，相等于我们平时电灯控制器断裂状态。

有效率时，继电器动作，8、6相连，用电器得电工作，相等于我们平时电灯控制器拨打状态1、通电延时继电器图形符号2、断电延时继电器图形符号3、通电延时继电器的各种触点的图形符号4、断电延时继电器的各种触点的图形符号时间继电器符号大全时间继电器触点的动作1、通电延时型：当吸引线圈通电后，其瞬触点立即动作，其延时触点经过一定延时再动作。

当吸引线圈断电后，所有触点立即复位。

2、断电延时型：当迎合线图通电后，所有触点立即动作。

当迎合线圈断电后，其瞬动触点立即登位；其延时触点经过一定延时再登位。
