.net三层架构创建

的三层架构(DAL,BLL,UI)BLL 是业务逻辑层Business Logic LayerDAL 是数据访问层Data Access Layer的三层架构(DAL,BLL,UI)图形表示三层结构. 其中web即为USL层web –> bll –> dal| | || V |+–> model <—+一、三层体系架构1.表示层(USL)：主要表示WEB方式，也可以表示成WINFORM方式。

如果逻辑层相当强大和完善，无论表现层如何定义和更改，逻辑层都能完善地提供服务。

2.业务逻辑层(BLL)：主要是针对具体的问题的操作，也可以理解成对数据层的操作，对数据业务逻辑处理。

如果说数据层是积木，那逻辑层就是对这些积木的搭建。

3.数据访问层(DAL)：主要是对原始数据(数据库或者文本文件等存放数据的形式)的操作层，而不是指原始数据，也就是说，是对数据的操作，而不是数据库，具体为业务逻辑层或表示层提供数据服务.二、具体区分1.表示层：主要对用户的请求接受，以及数据的返回，为客户端提供应用程序的访问。

2.业务逻辑层：主要负责对数据层的操作，也就是说把一些数据层的操作进行组合。

3.数据访问层：主要看你的数据层里面有没有包含逻辑处理，实际上他的各个函数主要完成各个对数据文件的操作，而不必管其他操作。

三、总结三层结构是一种严格分层方法，即数据访问层(DAL)只能被业务逻辑层(BLL)访问，业务逻辑层只能被表示层(USL)访问，用户通过表示层将请求传送给业务逻辑层，业务逻辑层完成相关业务规则和逻辑，并通过数据访问层访问数据库获得数据，然后按照相反的顺序依次返回将数据显示在表示层。

有的三层结构还加了Factory、Model等其他层，实际都是在这三层基础上的一种扩展和应用.一个简单的三层结构程序一般包括DAL BLL WEB Model几个项目，它们的相互引用关系如下1) WEB引用BLL,Model2)BLL引用DAL,Model3)DAL引用Model4)Model无引用一提三层架构，大家都知道是表现层（UI），业务逻辑层（BLL）和数据访问层（DAL），而且每层如何细分也都有很多的方法。

T4模板⽣成三层架构1、T4 Editor安装T4：根据模板⽣成⽂件，例如model等vs中默认t4模板编码是没有提⽰和⾼亮的，需使⽤以下插件，免费的也可以在vs的“⼯具->扩展和更新”中搜索t4，然后下载注意：安装的时候请先关闭vs，然后再安装2、T4简单使⽤输⼊⼀段t4代码<#@ template debug="false" hostspecific="false" language="C#" #><#@ assembly name="System.Core" #><#@ import namespace="System.Linq" #><#@ import namespace="System.Text" #><#@ import namespace="System.Collections.Generic" #><#@ output extension=".cs" #>using System;using System.Collections.Generic;using System.Linq;using System.Text;namespace t4ceshi{public class User{///<summary>///⽤户ID///</summary>public int UserID { get; set; }///<summary>///⽤户名///</summary>public string UserName { get; set; }///<summary>///密码///</summary>public string Password { get; set; }///<summary>/// Email///</summary>public string Email { get; set; }///<summary>///⼿机号///</summary>public string Mobile { get; set; }}}View Code输⼊完成后保存就会⾃动⽣成⼀个类⽂件3、利⽤T4 根据数据库⽣成三层架构例如T4⽣成Model⽣成model时不⽤⾃⼰写代码，使⽤微软dbfirst模式⽣成model，原理也是t4搞定，⾃动⽣成⼀个Model.edmx，⾥边就有所有表的对应的实体例如T4⽣成DAL所有dal⽣成到⼀个类⽂件中，输⼊下边代码然后保存就会⾃动⽣成1个类⽂件（建议使⽤此⽅法，如需扩展新建类即可）dal.tt代码<#@ template language="C#" debug="false" hostspecific="true"#><#@ include file="EF6.Utility.CS.ttinclude"#><#@ output extension=".cs"#><#const string inputFile = @"../cms.Model/Model.edmx"; var textTransform = DynamicTextTransformation.Create(this); var code = new CodeGenerationTools(this); var ef = new MetadataTools(this); var fileManager = EntityFrameworkTemplateFileManager.Create(this); EdmMetadataLoader loader=new EdmMetadataLoader(textTransform.Host, textTransform.Errors); EdmItemCollection itemCollection = (EdmItemCollection)loader.CreateEdmItemCollection(inputFile); #>using cms.Model;namespace cms.DAL{<#foreach(EntityType entity in itemCollection.GetItems<EntityType>().OrderBy(e => )){#>public partial class <#=#>DAL : BaseDAL<<#=#>>{}<#}#>}<#+public static void ArgumentNotNull<T>(T arg, string name) where T : class{if (arg == null){throw new ArgumentNullException(name);}}#>如果想⼀个表对应⼀个类⽂件，请使⽤下边代码，保存后⾃动⽣成多个类⽂件<#@ template language="C#" debug="false" hostspecific="true"#><#@ include file="EF6.Utility.CS.ttinclude"#><#@ output extension=".cs"#><#const string inputFile = @"../cms.Model/Model.edmx"; var textTransform = DynamicTextTransformation.Create(this); var code = new CodeGenerationTools(this); var ef = new MetadataTools(this); var fileManager = EntityFrameworkTemplateFileManager.Create(this); EdmMetadataLoader loader=new EdmMetadataLoader(textTransform.Host, textTransform.Errors); EdmItemCollection itemCollection = (EdmItemCollection)loader.CreateEdmItemCollection(inputFile); #><#foreach(EntityType entity in itemCollection.GetItems<EntityType>().OrderBy(e => )){fileManager.StartNewFile( + "DAL.cs");#><#//代码⽚段开始#>using cms.Model;namespace cms.DAL{public partial class <#=#>DAL : BaseDAL<<#=#> >{//扩展⽅法添加在这⾥//public IEnumerable<<#=#> > AddRange(IEnumerable<<#=#> > entities) //{// dbContext.Set<<#=#> >().AddRange(entities);// dbContext.SaveChanges();// return entities;//}}}<#//代码⽚段结束#><#fileManager.EndBlock();}#><#fileManager.Process();#><#+public static void ArgumentNotNull<T>(T arg, string name) where T : class{if (arg == null){throw new ArgumentNullException(name);}}#>例如T4⽣成BLL代码同上，把dal修改为bll即可。

一都编程.NET经典三层架构开发第3单元-数据库表结构设计作者：李保军未经允许，不得以任何方式传播，否则必追究法律责任目录第1节.概述2第2节.表结构设计2第3节.表结构创建3第1节.概述这里，我们在SQL Server数据库中，使用一张表来演示三层架构的基本操作。

学习一门新技术，最快的学习思路就是从简单的入手，但要走完整个流程，然后再逐步深入，举一反三，掌握的更牢固。

我们先使用数据字典设计好数据库表结构字段，然后再在数据库中创建表结构，最后再将表结构映射为实体模型。

在学生表中，我们添加了5个字段，使用自增1的int类型的Id做为主键。

第3节.表结构创建接下来，我们使用SSMS管理工具打开SQL Server 2019数据库，使用T-SQL命令创建数据库和表结构。

先使用如下T-SQL命令创建SchoolDb数据库：--创建数据库CREATE DATABASE SchoolDb图1图1就是已创建好的SchoolDb数据库。

然后使用如下T-SQL语句创建Student表结构：USE SchoolDb --设置为可用状态--创建表结构CREATE TABLE Student(Id int identity primary key,Name nvarchar(20)not null,Age int not null,Sex bit not null,Address nvarchar(200)null)图2在图2中，Student表结构已经创建完成了。

有了表结构，我们就可以在其中添加数据，可以通过手工的方式直接在图2中使用SSMS工具添加数据，这种方式添加测试数据还可以，如果是用在软件中，则还需要通过代码添加数据。

这里，在三层开发框架中，我们通过C#+技术向数据库表添加数据。

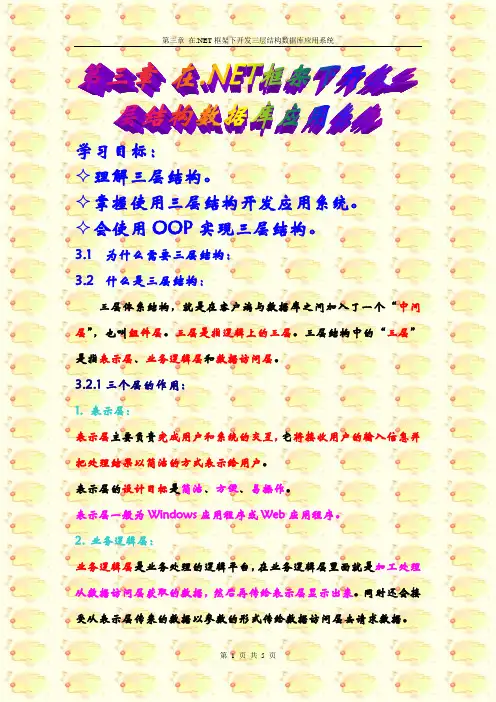

学习目标：✧理解三层结构。

✧掌握使用三层结构开发应用系统。

✧会使用OOP实现三层结构。

3.1为什么需要三层结构：3.2什么是三层结构：三层体系结构，就是在客户端与数据库之间加入了一个“中间层”，也叫组件层。

三层是指逻辑上的三层。

三层结构中的“三层”是指表示层、业务逻辑层和数据访问层。

3.2.1三个层的作用：1.表示层：表示层主要负责完成用户和系统的交互，它将接收用户的输入信息并把处理结果以简洁的方式表示给用户。

表示层的设计目标是简洁、方便、易操作。

表示层一般为Windows应用程序或Web应用程序。

2.业务逻辑层：业务逻辑层是业务处理的逻辑平台，在业务逻辑层里面就是加工处理从数据访问层获取的数据，然后再传给表示层显示出来。

同时还会接受从表示层传来的数据以参数的形式传给数据访问层去请求数据。

业务逻辑层是表示层与数据访问层之间的桥梁。

3. 数据访问层：数据访问层主要实现对数据库的统一访问、操作和管理。

数据访问层为系统提供规范、统一的数据访问入口，保证业务逻辑层对系统数据访问的规范和高效；从而实现数据被高效、规范和安全的访问。

3.2.2 三个层的关系：在三层结构中，各层之间相互依赖:表示层依赖与业务逻辑层，业务逻辑层依赖与数据访问层。

在三层结构中，各层之间的数据传递方向分为请求和响应两个方法。

项目依赖方向 数据返回方向请求过程：表示层接受用户的请求，根据用户的请求去通知业务逻辑层；业务逻辑层收到请求，首先对请求进行阅读审核，然后将请求发到数据访问层或直接返回给表示层；数据访问层收到请求后便开始访表示层业务逻辑层数据访问层 表示层 业务逻辑层 数据访问层响应过程：数据访问层通过对数据库的访问得到请求结果，并把结果通知业务逻辑层；业务逻辑层收到请求结果，将请求结果通知表示层；表示层收到请求结果，并把结果展示给用户。

3.3如何搭建三层结构：3.3.1搭建表示层：3.3.2搭建业务逻辑层：新建类库，项目名称为“BLL”。

在.NET框架下开发三层结构数据库应用系统第1 章：三层结构在企业中的应用三层：表示层：1.数据展示(显示数据)。

2.接收数据。

用于显示数据和接收用户输入的数据，为用户提供一种交互式操作界面。

(一般为Windows应用程序或Web应用程序) 业务逻辑层：1.业务逻辑处理。

2.数据传递。

是表层和数据访问层之间通信的桥梁，主要负责数据的传递和处理。

(1.规则对数据进行加工和处理。

2.与相邻的表示层和数据库访问层进行数据交换。

)数据访问层：主要实现对数据的保存和读取操作。

数据访问，可以访问关系数据库、本文件或是XML文档等。

数据访问层通常为类库。

二层结构的局限性：1. 难以适应需求变化。

2. 不易维护。

3. 安全性低。

三层之间的依赖关系：表示层依赖业务逻辑层。

业务逻辑层依赖数据访问层。

表示层只允许引用业务逻辑层，不允许直接引用数据访问层。

各层项目间不允许循环引用。

1. 接收用户的请求，根据用户的请求去通知业务逻辑层；业务逻辑层收到请求，首先对请求进行阅读审核，然后将请求通知数据库访问层或直接返回给表示层；数据访问层收到请求后便开始访问数据库。

2. 数据访问层通过对数据库的访问得到请求的结果，并把请求结果通知业务逻辑层；业务逻辑层收到请求结果，首先对请求结果进行阅读审核，然后将请求结果通知表示层；表示层收到请求结果，并将结果展示给用户。

搭建三层结构基本框架的步骤：1. 搭建表示层。

2. 搭建业务逻辑层。

3. 搭建数据访问层。

4. 添加各层之间的相互依赖。

第2 章：用实现三层结构DataSet：在内存中存在的临时数据库。

（表的集合（列，行，约束）以及表之间的关系的集合）DataSet的主要作用：三层之间数据传递的载体。

在三层结构中，DataSet的构建与解析工作主要在表示层、数据访问层，业务逻辑层主要对DataSet中的数据进行加工、处理和传递。

（DataSet是整个三层结构中数据传递的介质）。

1、表示层使用DataSet需要做的两件事：(1)将DataSet中的数据展示给用户。

之三层架构概括来说，分层式设计可以达⾄如下⽬的：分散关注、松散耦合、逻辑复⽤、标准定义。

1.表现层(UI):主要提供软件系统与⽤户交互的接⼝界⾯，实现和⽤户的交互，接收⽤户请求或返回⽤户请求的数据结果展现。

2.业务逻辑层(BLL):业务逻辑层起到承上启下的作⽤，⽤于对上下交互的数据进⾏处理和传递。

，实现业务⽬标。

3.数据访问层(DAL)：数据访问包括访问数据库系统、⼆进制⽂件、⽂本⽂档或是 XML ⽂档。

该层负责直接操纵数据库，针对数据表的Select，Insert，Update，Delete的操作。

简单来说就是：UI层调⽤BLL，BLL调⽤DAL，数据⽤Model进⾏传递，Model为各层之间架起了数据传输的桥梁。

参考模型：UI<-->Model<-->BLL<-->Model<-->DAL4 业务实体Model：⽤于封装实体类数据结构，⼀般⽤于映射数据库的数据表或视图，⽤以描述业务中客观存在的对象。

Model分离出来是为了更好地解耦，为了更好地发挥分层的作⽤，更好地进⾏复⽤和扩展，增强灵活性。

5 通⽤类库Common：通⽤的辅助⼯具类，如数据校验、缓存处理、加解密处理等。

为了让各个层之间复⽤，也单独分离出来，作为独⽴的模块使⽤。

⾸先新建⼀个 项⽬：步骤：⽂件--》新建--》⽹站--》选择C#后--》点击空⽹站我这⾥创建⽹站web项⽬名：ceshi在ceshi⽬录下，右击添加--》添加新项--》选择C#--》点击Web窗体创建index.aspx⽂件上⾯仅是⽹页的表⽰层下⾯将分别建⽴业务逻辑层（BLL）、数据库访问层（DAL）、实体层（Model）、另创建⼀个通⽤类库（utility）（含权限配置、连接数据库等类）统⼀步骤：选中解决⽅案，右键--》添加--》新建项⽬--》选择C#并点击类库（修改名称）注意：选择的路径与前⾯的web项⽬同级创建后，项⽬整体如图：创建好后，需保存项⽬，为防⽌关闭后，⽆法重新原来项⽬步骤：选中解决⽅案后，点击⽂件，选择另存为，然后保存到与上⾯⽬录平级保存前截图：保存后截图关闭项⽬后，双击ceshiII可以直接打开项⽬。

MVC+EF+三层架构的完整搭建过程2018.11.3 更新：谢谢各位观看如果帮助到你了我也很⾼兴，这是我两年前写的⽂章了，当时⾃⼰也在学习，⼯作了以后才发现这个搭建的框架还有很多的缺点，当然⼊门的话绝对是够了，但是还是推荐下有兴趣的可以去学习下ABP。

如果遇到问题的话，可以去github上看⼀下，在⽂章最后有链接的，当时写的时候,我⾃⼰试过的是可以跑起来的噢。

架构图:使⽤的数据库:⼀张公司的员⼯信息表，测试数据解决⽅案项⽬设计：1.新建⼀个空⽩解决⽅案名称为Company2.在该解决⽅案下,新建解决⽅案⽂件夹(UI,BLL,DAL,Model) 当然还可以加上common3.分别在BLL,DAL,Model 解决⽅案⽂件夹下创建类库项⽬(1).BLL解决⽅案⽂件夹: Company.BLL、Company.IBLL、Company.BLLContainer(2).DAL解决⽅案⽂件夹: Company.DAL、Company.IDAL、Company.DALContainer(3).Model解决⽅案⽂件夹:Company.Model4.在UI 解决⽅案⽂件夹下添加⼀个 Web应⽤程序,名称为Company.UI，选择我们的Mvc模板. 如图:Model层: 选中Company.Model,右键=>添加=>新建项=>添加⼀个实体数据模型名称为Company=>选择来⾃数据库的EF设计器=>新建连接=>选择我们的Company数据库填⼊相应的内容选择我们的Staff表，完成后如图:这时Model层已经完成.我们的数据库连接字符串以及ef的配置都在App.Config⾥,但我们项⽬运⾏的是我们UI层的Web应⽤程序,所以我们这⾥要把App.Config⾥的配置复制到UI层的Web.Config中数据访问层: 因为每⼀个实体都需要进⾏增删改查,所以我们这⾥封装⼀个基类.选中Company.IDAL,右键=>添加⼀个名称为IBaseDAL的接⼝=>写下公⽤的⽅法签名著作权归作者所有。

1系统定义1.1 系统目标1.2 系统结构系统采用.NET三层架构。

体系结构如下图;项目组织结构目录图核心子项目core的位置图发布服务与服务回调（以EAS系统为例）.NET框架体系图管理信息系统采用三层体系结构开发，系统由使用层、应用层、数据层构成，图6为系统的体系结构。

三层结构有很多优点，主要体现在：由于数据访问是通过中间层进行的，因此客户端不再与数据库直接建立数据连接，建立在数据库服务器上的连接数量将大大减少。

同时，中间层与数据库服务器之间的数据连接数量通过“连接池”进行控制，动态分配与释放数据连接，因此数据连接的数量将远远小于客户端数量。

可维护性得以提高。

因为业务规则、合法性校验存在于中间层，因此当业务规则发生改变时，只需更改中间层服务器上的某个组件（如某个DLL文件），而客户端应用程序不需做任何处理，有些时候，甚至不必修改中间层组件，只需要修改数据库中的某个存储过程就可以了。

良好的可重用性。

同样，如果需要开发B/S应用，则不必要重新进行数据访问、业务规则等的开发，可以直接在WEB服务器端调用现有的中间层（如可以采用基于IIS的WebClass开发，或直接编写ASP代码）。

事务处理更加灵活，可以在数据库端、组件层、MTS（或COM+）管理器中进行事务处理。

三层B/S体系结构三层B/S 结构即客户端浏览器（表示层）/Web服务器（应用层）/数据库(Browser/Server/Database)三层结构，在传统两层模式的基础上增加了应用服务这一级。

三层结构的划分，使逻辑上更加独立，每个功能模块的任务更加清晰。

在表示层客户通过Web浏览器向中间Web应用服务器发出HTTP请求，Web应用服务器通过对客户端的请求进行身份验证然后对于合法的用户请求进行处理并与数据库进行连接进而获取或保存数据并将从数据库获得的数据返回到客户端浏览器。

表示层是前端用户的接口，它通过用户界面与用户进行人机对话，由于客户端使用Web浏览器与应用服务器进行对话而无其他特殊要求，所以客户端是真正的“瘦客户端”而且通过与Web网络相连接使其具有跨区域跨部门的特点。

.net网页开发中的三层架构1.用VS新建一个网站2.在上面创建的项目的解决方案上右键“添加”-“新建项目”-“类库”。

创建两个类库Bll（业务逻辑层）和Dal（数据访问层）。

3.自此，以上两层和第一步中建立的网页（表示层）组成了一个网站的三层架构。

4.首先编写Dal数据访问层的代码，其中用到了数据库的连接，在建立SqlConnection对象的时候，需要用到连接字符串，为了得到连接字符串，我们可以采用如下步骤：（1）在网站页面中拖入一个SqlDataSource控件（2）配置它的数据源->新建连接（3）配置连接（4）此时按确定后返回即可看到连接字符串代码如下：using System;using System.Collections.Generic;using System.Linq;using System.Text;using System.Data.SqlClient; //导入这个命名空间，用于连接数据库namespace Dal{public class UserInfo{///<summary>///数据访问层中添加用户信息///</summary>///<param name="UserLogin">用户登陆名</param>///<param name="UserPsw">用户登陆密码</param>///<param name="UserName">用户姓名</param>///<param name="UserRemark">用户备注</param>///<returns>数据库中受影响的行数</returns>public static int AddUserDal(string UserLogin, string UserPsw,string UserName, string UserRemark){//与数据库建立一个连接SqlConnection conn = new SqlConnection("Data Source=10.70.9.171;Initial Catalog=test;User ID=sa");//打开数据库conn.Open();//利用一个现有连接创建一个Command，用以执行sql指令SqlCommand cmd = conn.CreateCommand();//给Cmmand写入sql语句mandText = "insert into UserInfo values('" +UserLogin.ToString() + "','" + UserName.ToString() + "','" +UserPsw.ToString() + "','" + UserRemark.ToString() + "')";//执行sql指令并返回受影响的行数return cmd.ExecuteNonQuery();}}}5.编写Bll，既业务逻辑层的代码。
