机械识图习题集第一章 制图的基本知识与技能1.图纸的幅面按尺寸大小可分为 5 种,其代号分别为 A0,A1,A2,A3,A4。
2.图纸格式分为留有装订边与不留装订边两种,按照标题栏的方位又可将图纸格式分为X 型 与Y 型两种。
3.标题栏应位于图纸的右下角,一般包含以下四个区:更改区、签字区、名称及代号区、其她区,标题栏中的文字方向为水平。
4、比例就是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应就是机件的最后完工尺寸尺寸,与所采用的比例 无 关。
5、常用比例有 原值比例 、放大比例与缩小比例三种;比例1:2就是指实物就是图形的2倍,属于缩小比例;比例2:1就是指图形就是实物的2倍,属于放大比例。
6、比例的选择原则就是:作图时应尽量采用原则比例,需要时也可采用放大或缩小的比例。
无论采用何种比例,图样中所注的尺寸,均为机件的最后完工尺寸。
7.图样中书写的汉字、数字与字母,必须做到字体工整、笔划清除、间隔均匀、排列整齐,汉字应用 长仿宋 体书写,数字与字母应书写为斜 体或 直 体。
8.字号指字体的高度,图样中常用字号有3、5,5,7,10号四种。
9.常用图线的种类有 粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用细虚线画出,尺寸线与尺寸界线用细实线画出,对称中心线与轴线用细点画线画出。
虚线、细实线与细点划线的图线宽度约为粗实线的一半 。
11.图样上的尺寸就是零件的最后完工尺寸,尺寸以mm 为单位时,不需标注代号或名称。
12.标注尺寸的四要素就是尺寸界线、尺寸线、箭头、 尺寸数字。
13.尺寸标注中的符号:R 表示半径,φ表示直径,Sφ表示球面直径,SR 表示球面半径,S 表示 斜度 ,C 表示 锥度 。
14.标注水平尺寸时,尺寸数字的字头方向应朝上 ;标注垂直尺寸时,尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。

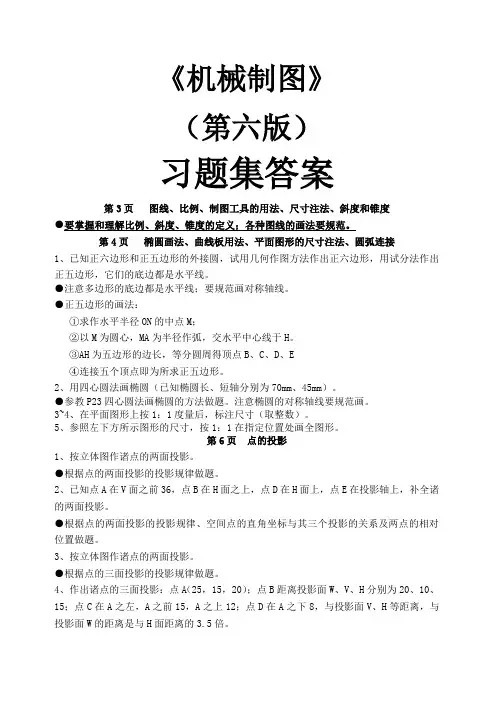

《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
第三章第6页1． 2．xoab'XOa 'a3． 4．Z XYH5．6.XX4. 5.Z第8页 6.真长第9页 6.7.oc ox4.5.xom'of''z6.7.oxs'b'8. 9.ooz第四章第12页1.2.e'' 4.1.3.6.2.3.5.1.5.6.7.第16页1.第五章第19页34第22页54211.4.第七章第35页1.2.球面与圆柱体相交4.1.4.1.4.2．A-A第41页 3.C-C第八章1.2.3.外螺纹4.4.根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm，螺距3mm，单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属（2）细牙普通螺纹，公称直径30mm，螺距2mm，单线，右旋，螺纹公差带：中径5g，大径6g，旋合长度属于中等的一组。
（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。
（4）梯形螺纹，公称直径30mm，螺距6mm，双线，左旋。
5.5根据标注的螺纹代号，查表并说明螺纹的各要素：（2）（1）螺距为 mm; 线数为 ; 旋向为 ; 螺纹公差带为 。
该螺纹为 螺纹； 尺寸代号为 ； 大径为 mm; 小径为 mm; 螺距为 mm。
梯形204双线左旋7H55o非密封管1/220.95518.6311.814。

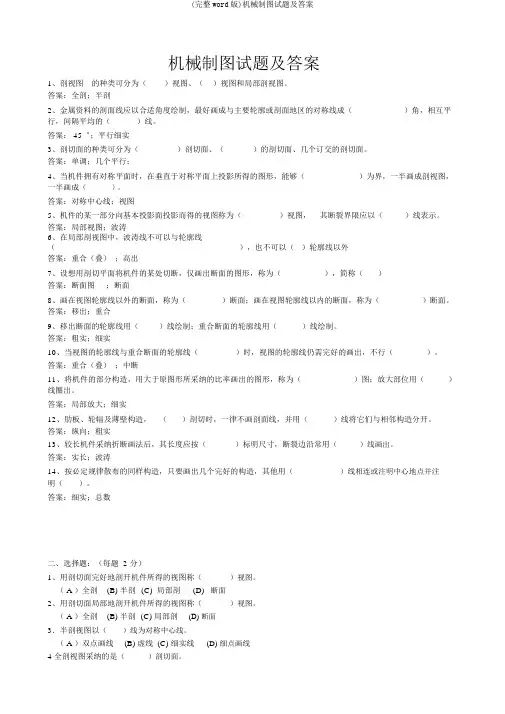

机械制图试题及答案1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
答案：全剖；半剖2、金属资料的剖面线应以合适角度绘制，最好画成与主要轮廓或剖面地区的对称线成（）角，相互平行，间隔平均的（）线。
答案： 45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个订交的剖切面。
答案：单调；几个平行；4、当机件拥有对称平面时，在垂直于对称平面上投影所得的图形，能够（）为界，一半画成剖视图，一半画成（）。
答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂界限应以（）线表示。
答案：局部视图；波涛6、在局部剖视图中，波涛线不可以与轮廓线（），也不可以（）轮廓线以外答案：重合（叠）；高出7、设想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）答案：断面图；断面8、画在视图轮廓线以外的断面，称为（）断面；画在视图轮廓线以内的断面，称为（）断面。
答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完好的画出，不行（）。
答案：重合（叠）；中断11、将机件的部分构造，用大于原图形所采纳的比率画出的图形，称为（）图；放大部位用（）线圈出。
答案：局部放大；细实12、肋板、轮辐及薄壁构造，（）剖切时，一律不画剖面线，并用（）线将它们与相邻构造分开。
答案：纵向；粗实13、较长机件采纳折断画法后，其长度应按（）标明尺寸，断裂边沿常用（）线画出。
答案：实长；波涛14、按必定规律散布的同样构造，只要画出几个完好的构造，其他用（）线相连或注明中心地点并注明（）。
答案：细实；总数二、选择题：（每题 2 分）1、用剖切面完好地剖开机件所得的视图称（）视图。
（ A ）全剖(B) 半剖(C) 局部剖(D)断面2、用剖切面局部地剖开机件所得的视图称（）视图。
（ A ）全剖(B) 半剖(C) 局部剖(D) 断面3．半剖视图以（）线为对称中心线。

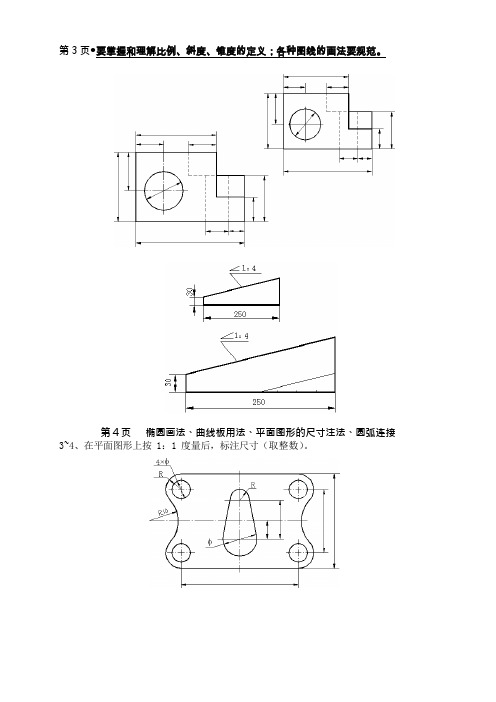

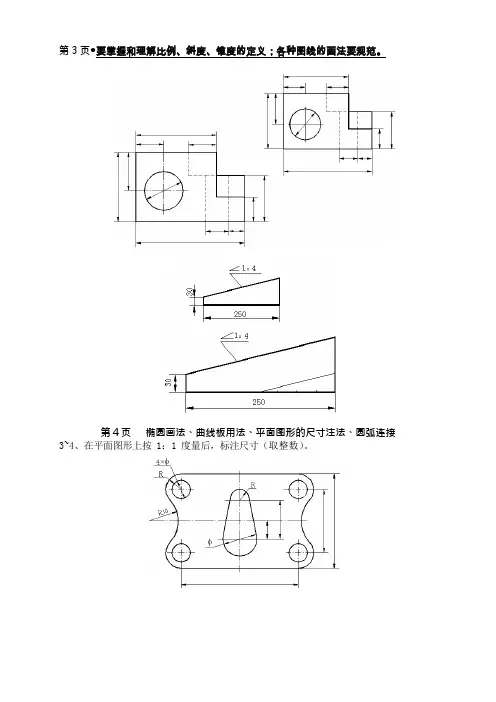

第 3 页●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第 4 页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接3~4、在平面图形上按 1：1 度量后，标注尺寸（取整数）。
第 6 页点的投影3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点 A（25，15，20）；点B 距离投影面 W、V、H 分别为 20、10、15；点C 在A 之左，A 之前 15，A 之上12；点 D 在A 之下 8，与投影面 V、H 等距离，与投影面W 的距离是与 H 面距离的 3.5 倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）6已、知点A 距离W 面20点；B 距离点A 为2点5；C与点A 是对正面投影的重影点，y 坐标为3点0；D 在A的正下方20。
补全诸点的三投面影，并表明可见性。
●根据点的三面投影的投影规律、空间点的直角坐标与其三个投影的关系、两点的相对位置及重影点判断做题。
各点坐标为：A（20,15,15）B（45,15，30）C（20,30,30）D（20,15,10）第 7 页直线的投影（一）2、作下列直线的三面投影：（1）水平线 AB，从点 A 向左、向前，β＝30°，长18。
（2）正垂线 CD，从点 C 向后，长 15。
●该题主要应用各种位置直线的投影特性进行做题。
（具体参见教 P73～77）3、判断并填写两直线的相对位置。
●该题主要利用两直线的相对位置的投影特性进行判断。
（具体参见教 P77）AB、CD 是相交线；PQ、MN 是相交线；AB、EF 是平行线；PQ、ST 是平行线；CD、EF 是交叉线；MN、ST 是交叉线；5、分别在图（a）、（b）、（c）中，由点 A 作直线 AB 与CD 相交，交点 B 距离H 面20。
第一章制图的基本知识和技能班级姓名学号日期1-2图线、比例、斜度、锥度(1)在空白尺寸线上按1:1度量后填注尺寸，并画出箭头。
(2)参照所示图形，按1:2在指定位置画出图形，并标注尺寸27 6?1.L3■------------ ________1附(2)尺寸注法改错，将正确的标注在右边的图中(3)作圆的内接正五边形(4)作圆的内接正七边形第一章制图的基本知识和技能班级姓名学号日期1-3尺寸标注、几何作图(二)(4)参照左上角图形所示尺寸，补充完整图形，并标注尺寸(5)参照右上角图形所示尺寸，按1:1在指定位置画出图形第三章正投影法的基本原理(6 )用四心近似法画椭圆(已知椭圆的长轴为60mm，短轴为40mm )。
班级姓名学号日3-1点的投影（一）（1）根据立体图，在二面投影中作出A、B两点的二面投影（3）作出A、B两点的侧面投影，结合立体图说明点A在点B的（左）方、（下）方、（后）方。
第三章正投影法的基本原理班级姓名学号日期3-1点的投影(二)(4)已知A、B、C三点的两面投影，求它们的第三面投影。
(5)已知点 A (10 , 20 , 15 )、B (0 , 20 ,C (30 , 0, 20)，作点A、B、C的三面投影。
0)、(6)已知点A距H面的距离为15mm，距V面的距离为20mm，距W 面的距离为10mm，求作A点的三面投Ia.-----<------------------------------ 0X \0 YyM L-----<Y H（9）求作下列各点的第三投影。
并说明A 在B 的正（下）方（10） mm , C 在 D 的正（右）方（15） mm , E 在F 的正（前）方（12 ） mm ,d 1b （Q ）ib （o）\（7）已知A 在B 的上方10mm 、左方15mm 、前方8mm 处，试完成A 、B 两点的投影。
（8）已知B 在A 的正上方10mm 处、C 在B 正右方 15mm 、处，试完成A 、B 、C 三点的投影。
