《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。
A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。
A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。
A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。
A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。
A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。
A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。
A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。
A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。
A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。
机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。
机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。
A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。
A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。
A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。
A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。
A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。
A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。
A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。
A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。
A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。
A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。
《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。
A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。
A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。
A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。
A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。
A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。
A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。
A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。
A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。
A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。
A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。
新版精选《机械制图》期末完整考试题库388题（含答案）2020年《机械制图》期末考试388题【含答案】6．管螺纹的代号是（ C ）A. BB.TrC.GD. M7．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。
A.左视图B.主视图C.俯视图D.任一视图8．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。
A.内部B.外部C.前后D.左右二、填空题9．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件10．断面图的类型分为移出断面图和重合断面图两种.11．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.12．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.13．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.14．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.15．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.16．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.17．允许尺寸变化的两个值称为极限尺寸.18．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.19．为了改善金属材料的力学性能(如强度,硬度,弹性等),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.20．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.21．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。
22．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.23．当机件具有对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到的图形称为半剖视图.24．叉架类零件包括各种用途的拔叉和支架.25．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.26．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.27．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.28．标准梯形螺纹的牙型角为30度.29．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.30．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.31．标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.32．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.33．当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特征之一,称缩性.34．工程中常见的回转体有圆柱,圆锥,球,和环.35．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.36．圆锥面是一母线SA绕与它相交成一定角度的轴线SO回转面是成.在圆锥面上通过锥顶S的任一直线称为圆锥面的素线.37．投影面垂直线有三种,垂直于H面的直线称为铅垂线, 183垂直于V面的直线称为正垂线,垂直于W面的直线称为侧垂线.。
机械制图试题库及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体内部结构的视图是：A. 主视图B. 左视图C. 剖视图D. 俯视图答案：C2. 机械制图中，表示物体长度的尺寸单位通常是：A. 毫米B. 厘米C. 米D. 千米答案：A3. 在机械制图中，如果一个圆的直径为50mm，那么它的半径是：A. 25mmB. 50mmC. 100mmD. 200mm答案：A4. 机械制图中，用于表示物体表面粗糙度的符号是：A. 表面粗糙度符号B. 尺寸线C. 基准线D. 剖面线答案：A5. 在机械制图中，如果一个零件的尺寸为“φ50±0.1mm”，那么它的尺寸公差是：A. 0.1mmB. 0.2mmC. 0.5mmD. 1mm答案：B6. 机械制图中，表示物体对称性的线是：A. 对称线B. 轴线C. 剖面线D. 尺寸线答案：A7. 在机械制图中，用于表示物体厚度的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：A8. 机械制图中，用于表示物体轴线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：B9. 在机械制图中，用于表示物体对称性的符号是：A. 圆圈B. 正方形C. 星号D. 菱形答案：A10. 机械制图中，用于表示物体中心线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：D二、填空题（每题2分，共20分）1. 在机械制图中，______是用来表示物体的投影。
答案：视图2. 机械制图中，______是用来表示物体的尺寸。
答案：尺寸线3. 在机械制图中，______是用来表示物体的表面粗糙度。
答案：表面粗糙度符号4. 机械制图中，______是用来表示物体的对称性。
答案：对称线5. 在机械制图中，______是用来表示物体的轴线。
答案：轴线6. 机械制图中，______是用来表示物体的厚度。
答案：粗实线7. 在机械制图中，______是用来表示物体的中心线。
完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。
其中为了方便查看图形，尽可能采用全比例。
2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。
3.在标注尺寸时，应做到清晰、准确、规范和合理。
4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。
5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。
二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。
答案：A2.看装配图的第一步是先看表达方法。
答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。
答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。
答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。
答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。
答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。
答案：B8.三视图的投影规律是长相等、高平齐、宽对正。
答案：D9.国标规定，外螺纹的大径应画粗实线。
答案：B10.国标规定螺纹的牙顶用虚线画出。
答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
答案：×3.零件图上不必注出生产过程的技术要求。
答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。
答案：×5.绘制零件图过程的第一步是画出各个视图。
答案：×6.三视图投影规律是长相等、高平齐、宽对正。

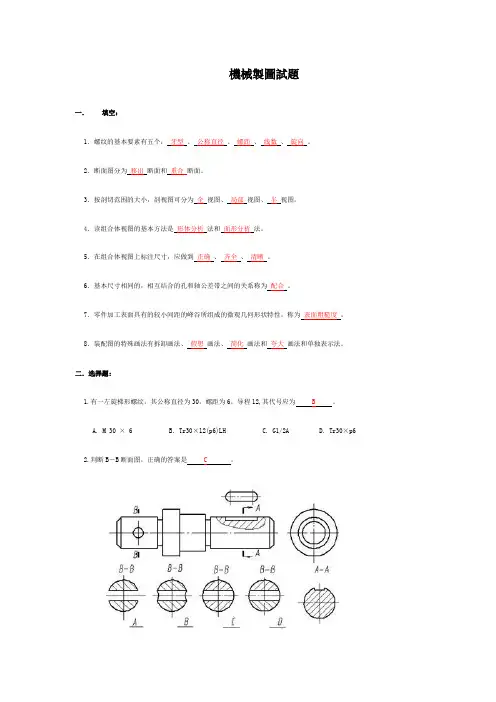

機械製圖試題一．填空：1．螺纹的基本要素有五个：牙型、公称直径、螺距、线数、旋向。
2．断面图分为移出断面和重合断面。
3．按剖切范围的大小，剖视图可分为全视图、局部视图、半视图。
4．读组合体视图的基本方法是形体分析法和面形分析法。
5．在组合体视图上标注尺寸，应做到正确、齐全、清晰。
6．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。
7．零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。
8．装配图的特殊画法有拆卸画法、假想画法、简化画法和夸大画法和单独表示法。
二．选择题:1.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12,其代号应为B。
A. M 30 × 6B. Tr30×12(p6)LHC. G1/2AD. Tr30×p62.判断B－B断面图，正确的答案是C。
3．看懂主、俯视图，想象出组合体的形状，找出正确的左视图A。
4．下列各图中，合理的钻孔工艺结构是C。
A B CD5．代号为6206的滚动轴承，表示轴承内圈直径为A mm的深沟球轴承。
A. 30B. 40C. 8D. 806．在画半剖视图时，半个视图与半个剖视图的分界线是C。
A. 虚线B. 细实线C. 细点画线D. 粗实线8. 下列局部剖视图中，正确的画法是B。
A B C D10. 下列四组视图中，主视图均为全剖视图，其中A的主视图有缺漏的线。
A B C.D三．组合体作图题1.已知组合体的主视图和俯视图，画出组合体的左视图，虚线不可省略。
2.补全组合体的尺寸，尺寸数值按1∶1在图中量取后取整数。
（第1题图）（第2题图）四．表达方法作图题（20分）1．根据给定的视图，在指定位置将主视图改画为全剖视图。
2．补画主视图中缺漏的线。
（第1题图）（第2题图）五．读零件图读懂阀盖零件图，填空并回答问题。
1.从标题栏可知，阀盖按比例1：2绘制，材料为铸钢。
阀盖的实际总长为44 mm。
2.阀盖由主视图和左视图表达。
机械制图机考试题库及答案一、单项选择题（每题2分，共20分）1. 在机械制图中，下列哪个符号表示螺纹？A. ∅B. ∞C. ∇D. ∥答案：A2. 机械制图中，尺寸线应使用哪种线型？A. 虚线B. 实线C. 点划线D. 双点划线答案：B3. 在机械制图中，哪个视图表示物体的顶部？A. 主视图B. 俯视图C. 左视图D. 右视图答案：B4. 机械制图中，哪个符号用于表示中心线？A. ⊥B. ∥C. ∞D. ∇答案：D5. 在机械制图中，哪个符号表示孔？A. ∅B. ∞C. ∇D. ∥答案：A6. 机械制图中，哪个符号表示倒角？A. ∅B. ∞C. ∇D. ∥答案：C7. 在机械制图中，哪个符号表示焊接符号？A. ∅B. ∞C. ∇D. ∥答案：B8. 机械制图中，哪个符号表示表面粗糙度？A. ∅B. ∞C. ∇D. ∥答案：C9. 在机械制图中，哪个符号表示公差？A. ∅B. ∞C. ∇D. ∥答案：D10. 机械制图中，哪个符号表示对称？A. ∅B. ∞C. ∇D. ∥答案：B二、多项选择题（每题3分，共15分）11. 机械制图中，哪些视图是基本视图？A. 主视图B. 俯视图C. 左视图D. 右视图E. 仰视图答案：A、B、C12. 机械制图中，哪些线型用于表示不同的线？A. 实线B. 虚线C. 点划线D. 双点划线E. 波浪线答案：A、B、C、D13. 机械制图中，哪些符号用于表示尺寸？A. ∅B. ∞C. ∇D. ∥E. ⊥答案：A、B、C14. 在机械制图中，哪些符号表示不同的公差？A. ∅B. ∞C. ∇D. ∥E. ⊥答案：A、B、C、D15. 机械制图中，哪些符号用于表示不同的表面处理？A. ∅B. ∞C. ∇D. ∥E. ⊥答案：A、B、C、D三、判断题（每题2分，共20分）16. 机械制图中，所有的尺寸线都应使用实线。
（对/错）答案：对17. 机械制图中，中心线总是使用双点划线表示。
机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，此中正投影法属于平行投影法投影法。
2、在工程技术中为了正确地表达机械、仪器、建筑物等物的形状、构造和大小，依据投影原理标准或相关规定画出的图形，叫做视图。
3、在图纸上一定用粗实线画出图框，标题栏一般应位于图纸的右下方向。
4、图样中，机件的可见轮廓线用粗实线画出，不行见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点划线画出。
5、比率是图形与实物相应因素的线性尺寸比，在绘图时应尽量采纳原值的比率，须要时也可采纳放大或减小的比率，此中1：2 为减小比率，2：1为放大比率。
不论采纳哪一种比率，图样上标明的应是机件的实质尺寸。
6、机件的真切大小以图样上所标明的尺寸数值为依照与比率及视图大小没关。
7、标明尺寸的三因素尺寸数字、尺寸线和尺寸界线。
8、尺寸标明中的符号：R表示半径9、标明水平尺寸时，尺寸数字的字头方向应，Φ表示直径。
向上；标明垂直尺寸时，尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平地点书写。
当任何图线穿过尺寸数字时都一定断开。
10、平面图形中的线段有已知线段、中间线段和连接线段三种。
11、绘图板是用来固定图纸，丁字尺是用来画水平线。
12、在机械制图中采纳规定的线型，虚线是用于不行见轮廓线，中心线、对称线就用细点划线。
13、标明圆的直径尺寸时，应在数字前加注符号Φ，标明球的直径符号为SΦ。
14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号构成。
15、图样上的书写的汉字采纳长仿宋体，其字的宽度应为高度的1/2 。
16、三视图的投影规律长对正，高平齐，宽相等。
17、读简单部件图的步骤抓住特点分部分、旋转归位想形状、综合起来想整体。
18 图纸的幅面分为基本幅面和加长幅面两类，基本幅面按19、尺寸大小可分为 5 种，其代号分别为A0 、A1、 A2、A3、A4 。
图纸格式分为不留装订边和留装订边种，按标题栏的方向又可将图纸格式分为x 型和 Y型两种。
《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。
其中为看图方便，尽可能采用（）比例。
2. 标注尺寸由（）、（）和（）三个要素组成。
3. 在标注尺寸时，应做到（）、（）、（）和合理。
4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。
5、三视图之间的投影对应关系可以归纳为（）、（）长对正。
（）、（）高平齐。
（）、（）宽相等。
二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。
A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。
A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。
A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。
A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。
3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。
4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。
5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。
无论采用哪种比例，图样上标注的应是机件的实际尺寸。
6、机件的真实大小以图样上所标注的尺寸数值为依据与图形的比例及绘图的准确度无关。
7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。
8、尺寸标注中的符号：R表示半径，Φ表示直径。
9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
10、平面图形中的线段有已知线段、中间线段和连接线段三种。
11、绘图板是用来固定图纸，丁字尺是用来画水平线。
12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。
13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。
14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。
15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/16、三视图的投影规律长对正，高平齐，宽相等。
17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。
18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为A0、A1、A2、A3、A4。
19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。
20标题栏应位于图纸的右下方标题栏中的文字方向为看图方向。
21．比例是指图中图形与其实物相应要素之比。
图样上标注的尺寸应是机件的实际尺寸，与所采用的比例无关。
22．常用比例有原值、放大和缩小三种；比例1：2是指实物是图形相应要素的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
23、图时应尽量采用原值比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的实际大小。
24．汉字应用仿宋体书写，数字和字母应书写为斜体或正体。
25．字号指字体的高度，图样中常用字号有10、7、5、3.5号四种。
26．常用图线的种类有实线、虚线、间隔画线、点划线、双点划线、三点画线、点线等八种。
27．图样中，机件的可见轮廓线用粗实线，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/2。
28．图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
29、标注尺寸的三要素是尺寸数字、尺寸界限、尺寸线30．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球，t表示厚度，C表示45°。
31．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。
32．斜度是指斜线对高度的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
33．锥度是指直径差与两截面轴向距离的比，，标注时符号的锥度方向应与所标锥度方向一致。
34．平面图形中的线段可分为已知、中间、连接三种。
它们的作图顺序应是先画出已知，然后画中间，最后画连接。
35．平面图形中的尺寸，按其作用可分为定形和定位两类。
36．已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫连接线段；只有定形尺寸没有定位尺寸的线段叫中间线段。
37投影法分为中心投影法和平行投影法两大类，我们绘图时使用的是平行投影法中的正投影法。
38．当投射线互相平行，并与投影面垂直时，物体在投影面上的投影叫正投影。
按正投影原理画出的图形叫正投影图。
39．一个投影不能确定物体的形状，通常在工程上多采用多个投影。
40．当直线（或平面）平行于投影面时，其投影为一点（直线），这种性质叫积聚性；41．直线按其对投影面的相对位置不同，可分为一般位置直线、投影面平行线和投影面垂直线三种。
42．平面按其对投影面的相对位置不同，可分为一般位置平面、投影面平行面和投影面垂直面三种。
43．与一个投影面垂直的直线，一定与其他两个投影面平行，这样的直线称为投影面的垂直线44．与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的平行线，具体又可分为水平线、正平线、侧平线。
45．与一个投影面垂直，而与其他两个投影面不平行的平面，称为投影面的垂直面，具体又可分为铅垂面、正垂面、侧垂面。
46．与一个投影面平行，一定与其他两个投影面垂直，这样的平面称为投影面的平行面，具体又可分为水平面、正平面、侧平面。
47．空间两直线的相对位置有平行、相交、交叉三种。
48．两直线平行，其三面投影一定平行；两直线相交，其三面投影必然相交，并且交点为两直线的共有点；既不平行，又不相交的两直线，一定交叉。
49．轴测投影根据投影方向与投影面的角度不同，分为正轴测和斜轴测两大类。
50．最常用的轴测图为正等轴测和斜二等轴测。
51．正等测图的轴间角为120度，轴向伸缩系数为 1 。
52、斜二测图的轴间角为90度、135度，轴向伸缩系数为p1=r1=1、q1=0。
553．立体分为平面和曲面两种，所有表面均为平面的立体称为平面体，包含有曲面的立体称为曲面。
54．常见的平面体有棱柱、棱锥、棱台等。
常见的回转体有圆柱、圆圆柱、圆台、等。
55．立体被平面截切所产生的表面交线称为截交线。
两立体相交所产生的表面交线称为相贯线。
56、立体表面交线的基本性质是共有性和封闭性。
57、角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
58．平面体的截交线为封闭的平面图形，其形状取决于截平面所截到的棱边个数和交到平面的情况。
59、曲面体的截交线通常为空间曲线或平面曲线和直线，求作相贯线的基本思路为求作两相交回转体表面上一系列共有点。
60．圆柱被平面截切后产生的截交线形状有圆、两平行直线、椭圆三种。
61．圆锥被平面截切后产生的截交线形状有圆、两相交直线、抛物线、椭圆、双曲线五种。
61．当平面平行于圆柱轴线截切时，截交线的形状是两平行直线；当平面垂直于圆柱轴线截切时，截交线的形状是圆；当平面倾斜于圆柱轴线截切时，截交线的形状是椭圆。
62．回转体相交的相贯线形状有圆、椭圆、空间曲线、直线四种。
63．影响相贯线变化的因素有形状大小变化、大小变化和位置变化。
64．主视图所在的投影面称为正立投影面，简称正面，用字母V 表示。
65俯视图所在的投影面称为水平投影面，简称水平面，用字母H表示。
66左视图所在的投影面称为侧立投影面，简称侧面，用字母W表示。
67主视图是由前向后投射所得的视图，它反映形体的上下和左右方位，即主视方向；68俯视图是由上向下投射所得的视图，它反映形体的前后和左右方位，即俯视方向；69左视图是由左向右投射所得的视图，它反映形体的上下和前后方位，即左视方向。
70．三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。
71远离主视图的方向为前方，靠近主视图的方向为后方。
72．组合体的组合类型有叠加型、切割型、综合型三种。
73看组合体三视图的方法有形体分析法和线面分析法。
74平面立体一般要标注长宽高三个方向的尺寸，回转体一般只标注轴向和径向的尺寸。
75组合体的视图上，一般应标注出定形、定位和总体三种尺寸，标注尺寸的起点称为尺寸的基准。
75．基本视图一共有6个，它们的名称分别是主视图、俯视图、左视图、仰视图、右视图、后视图。
76．基本视图的“三等关系”为：长对正，高平齐，宽相等77表达形体外部形状的方法，除基本视图外，还有向视图、局部视图、斜视图、剖视图四种视图。
78．按剖切范围的大小来分，剖视图可分为全剖视、半剖视、局部剖视三种。
79剖视图的剖切方法可分为单一剖、阶梯剖、旋转。
80剖视图的标注包括三部分内容：字母、箭头、剖切线。
81．省略一切标注的剖视图，说明它的剖切平面通过机件的对称平面。
82．断面图用来表达零件的某部分的断面形状，剖面可分为移出断面和重合断面两种。
83．移出断面和重合断面的主要区别是：移出断面图画在视图外面，轮廓线用粗实线绘制；重合断面图画在视图上84螺纹的五要素是牙型、直径、线数、螺距、旋向。
85只有当内、外螺纹的五要素相同时，它们才能互相旋合。
86螺纹的三要素是牙型、直径、螺距。
87、当螺纹的三要素都符合国家标准规定的称为标准螺纹；牙型不符合国家标准的称为非标准螺纹；牙型符合国家标准，但直径或螺距不符合国家标准的称为特殊螺纹。
88、外螺纹的规定画法是：大径用粗实线表示，小径用细实线表示，终止线用粗实线表示。
89．在剖视图中，内螺纹的大径用细实线表示，小径用粗实线表示，终止线用粗实线表示。
不可见螺纹孔，其大径、小径和终止线都用细虚线表示。
90一螺纹的标注为M24×1.5，表示该螺纹是普通螺纹，其大径为25 ，螺距为 1.5，旋向为右。
91．粗牙普通螺纹，大径24，螺距3，中径公差带代号为6g，左旋，中等旋合长度，其螺纹代号为M 25X3-6g-LH92．螺纹连接用于可拆卸连接，常见的螺纹联接形式有：螺栓、螺柱、螺钉。
93．键连接用于轮和轴连接94常用键的种类有平键、半圆键、钩头锲键、花键。
95．销用作零件间的连接和定位。
常用销的种类有圆柱销、圆锥销、开口销。
96．齿轮传动用于传递动力和旋转运动，并可以改变运动速度和方向。
97齿轮传动的三种形式是圆柱齿轮、圆锥齿轮、蜗杆与蜗轮。
98．圆柱齿轮按轮齿的方向可分为直齿、斜齿、人字齿三种。
99．齿轮轮齿部分的规定画法是：齿顶圆用粗实线绘制；分度圆用点划线绘制；齿根圆用细实线绘制，也可省略不画。
在剖视图中，齿根圆用粗实线绘制。
100．轴承是用来支撑旋转轴的。
滚动轴承分为向心轴承、推力轴承和向心推力轴承三类。
101．轴承代号6208指该轴承类型为深沟球轴承，其尺寸系列代号为02，内径为40。
102．轴承代号30205是圆锥滚子轴承，其尺寸系列代号为02，内径为25。
103．弹簧可用于减震、夹紧、测力和储存能量等作用。
常见弹簧有压缩弹簧、拉力弹簧、扭力弹簧。
104一张完整的零件图应包括下列四项内容：图形、尺寸、技术要求、标题栏。
105图样中的图形只能表达零件的形状，零件的真实大小应以图样上所注的尺寸为依据。
