机械制图试题库及答案一、选择题1. 机械制图中，图纸幅面大小的标准规定是（）。

A. GB/T 14689-1993B. GB/T 6988-2008C. GB/T 4457.1-1993答案：C2. 在机械制图中，下列哪个视图主要用于表示机件的外形轮廓（）。

A. 正视图B. 侧视图C. 俯视图答案：A3. 机械制图中，下列哪个比例尺表示实际尺寸与图纸上尺寸的比例关系（）。

A. 1:1B. 1:nC. n:1答案：B试题库及答案（900字以上）：二、填空题1. 机械制图中的三视图包括______、______和______。

答案：正视图、侧视图、俯视图2. 在机械制图中，尺寸标注的基本原则包括______、______、______。

答案：清晰、正确、完整3. 机械制图中，常用的尺寸标注方法有______、______、______。

答案：线性标注、直径标注、角度标注三、判断题1. 在机械制图中，正视图、侧视图和俯视图是相互独立的，可以单独绘制。

（）答案：错误2. 机械制图中，尺寸标注必须符合国家标准的规定。

（）答案：正确3. 在机械制图中，图纸幅面大小可以根据设计者的喜好自由选择。

（）答案：错误四、简答题1. 简述机械制图中三视图的作用。

答案：三视图是机械制图中表示机件空间形状的三个基本视图，它们分别表示机件的前面、侧面和顶面。

通过三视图，可以全面、准确地表达出机件的结构形状和尺寸大小，便于设计和制造。

2. 简述尺寸标注的基本原则。

答案：尺寸标注的基本原则包括清晰、正确和完整。

清晰是指尺寸标注要易于识别，不产生误解；正确是指尺寸标注要符合国家标准的规定，准确无误；完整是指尺寸标注要包含机件的所有尺寸信息，不遗漏任何一个尺寸。

3. 简述机械制图中常用的尺寸标注方法。

答案：机械制图中常用的尺寸标注方法有线性标注、直径标注和角度标注。

线性标注用于标注机件的线性尺寸，直径标注用于标注圆柱形机件的直径尺寸，角度标注用于标注机件的角度尺寸。

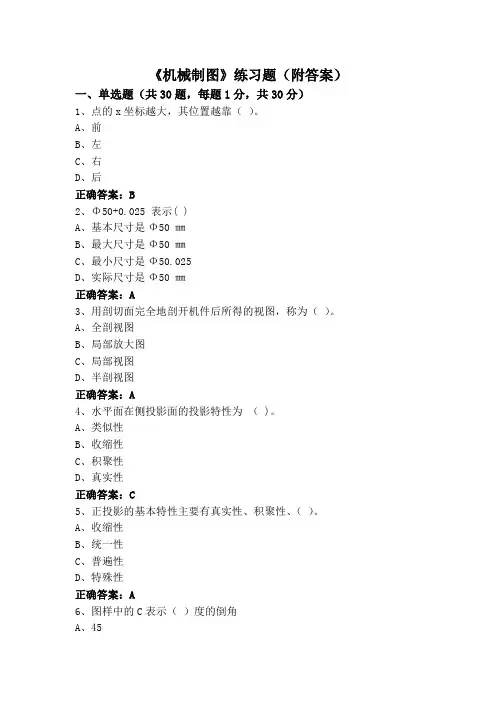

《机械制图》练习题（附答案）一、单选题（共30题，每题1分，共30分）1、点的x坐标越大，其位置越靠（）。

A、前B、左C、右D、后正确答案：B2、Φ50+0.025 表示( )A、基本尺寸是Φ50 ㎜B、最大尺寸是Φ50 ㎜C、最小尺寸是Φ50.025D、实际尺寸是Φ50 ㎜正确答案：A3、用剖切面完全地剖开机件后所得的视图，称为（）。

A、全剖视图B、局部放大图C、局部视图D、半剖视图正确答案：A4、水平面在侧投影面的投影特性为（ )。

A、类似性B、收缩性C、积聚性D、真实性正确答案：C5、正投影的基本特性主要有真实性、积聚性、（）。

A、收缩性B、统一性C、普遍性D、特殊性正确答案：A6、图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A7、比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8、同一条螺旋线上的相邻两牙在中径线上对应两点的距离指的是（）。

A、导程B、螺距C、螺旋线D、线数正确答案：A9、按螺纹的用途可分为联结螺纹、和（）螺纹。

A、传动B、普通C、梯形D、运动正确答案：A10、制造机件所用的图，通常称为( )。

A、工作图B、设计图C、机构图D、制配图正确答案：A11、允许尺寸变化的两个界限值，称为（）。

A、极限尺寸B、尺寸偏差C、基本尺寸D、实际尺寸正确答案：A12、图样上的尺寸是零件的（）尺寸。

A、修理B、最后完工C、下料D、毛胚正确答案：B13、等于半圆的圆弧应该标注（）。

A、角度B、直径C、半径D、都可以正确答案：C14、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、z 坐标B、不能判断C、y 坐标D、x 坐标正确答案：A15、如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、3B、2C、1D、4正确答案：C16、通过测量获得的某一孔、轴的尺寸称为（）。

机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。

A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。

A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。

A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。

A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。

A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。

A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。

A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。

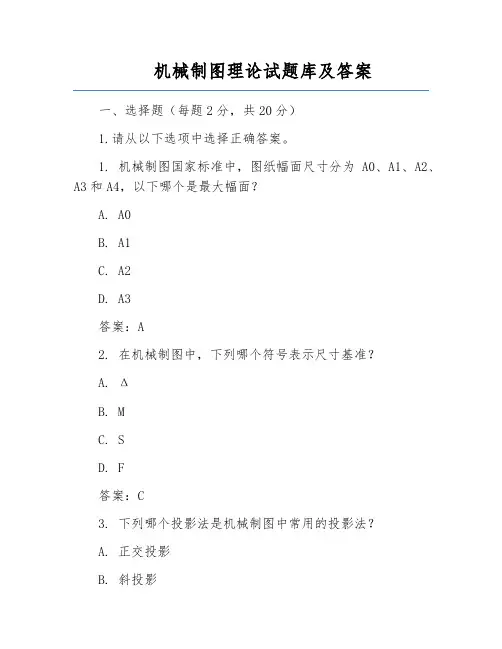

机械制图理论试题库及答案一、选择题（每题2分，共20分）1.请从以下选项中选择正确答案。

1. 机械制图国家标准中，图纸幅面尺寸分为A0、A1、A2、A3和A4，以下哪个是最大幅面？A. A0B. A1C. A2D. A3答案：A2. 在机械制图中，下列哪个符号表示尺寸基准？A. ΔB. MC. SD. F答案：C3. 下列哪个投影法是机械制图中常用的投影法？A. 正交投影B. 斜投影C. 轴测投影D. 透视投影答案：A4. 在三视图表示法中，下列哪个视图表示物体的前面？A. 主视图B. 俯视图C. 左视图D. 右视图答案：A5. 下列哪个符号表示尺寸公差？A. ±B. ≈C. ≤D. ≥答案：A6. 在机械制图中，下列哪个尺寸表示直径？A. φB. RC. DD. d答案：A7. 下列哪个符号表示表面粗糙度？A. RaB. RzC. RmaxD. Rmin答案：A8. 下列哪个符号表示尺寸标注的引出线？A. GB. LC. TD. H答案：B9. 在机械制图中，下列哪个视图表示物体的侧面？A. 主视图B. 俯视图C. 左视图D. 右视图10. 下列哪个符号表示长度单位？A. mmB. cmC. mD. km答案：A二、判断题（每题2分，共20分）请判断下列各题的正误，正确的请在括号内打“√”，错误的打“×”。

1. （）机械制图国家标准中，图纸幅面尺寸越大，绘图精度越高。

答案：×2. （）在三视图表示法中，主视图表示物体的前面，俯视图表示物体的上面，左视图表示物体的左面。

答案：√3. （）尺寸标注的引出线应与尺寸线垂直。

答案：√4. （）在机械制图中，尺寸标注的顺序应为：长度、宽度、高度。

5. （）机械制图中，尺寸公差是用来表示尺寸精确度的。

答案：√6. （）在机械制图中，表面粗糙度符号应标注在尺寸线附近。

答案：×7. （）在机械制图中，直线和曲线的表示方法相同。

机械制图试题库及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体内部结构的视图是：A. 主视图B. 左视图C. 剖视图D. 俯视图答案：C2. 机械制图中，表示物体长度的尺寸单位通常是：A. 毫米B. 厘米C. 米D. 千米答案：A3. 在机械制图中，如果一个圆的直径为50mm，那么它的半径是：A. 25mmB. 50mmC. 100mmD. 200mm答案：A4. 机械制图中，用于表示物体表面粗糙度的符号是：A. 表面粗糙度符号B. 尺寸线C. 基准线D. 剖面线答案：A5. 在机械制图中，如果一个零件的尺寸为“φ50±0.1mm”，那么它的尺寸公差是：A. 0.1mmB. 0.2mmC. 0.5mmD. 1mm答案：B6. 机械制图中，表示物体对称性的线是：A. 对称线B. 轴线C. 剖面线D. 尺寸线答案：A7. 在机械制图中，用于表示物体厚度的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：A8. 机械制图中，用于表示物体轴线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：B9. 在机械制图中，用于表示物体对称性的符号是：A. 圆圈B. 正方形C. 星号D. 菱形答案：A10. 机械制图中，用于表示物体中心线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：D二、填空题（每题2分，共20分）1. 在机械制图中，______是用来表示物体的投影。

答案：视图2. 机械制图中，______是用来表示物体的尺寸。

答案：尺寸线3. 在机械制图中，______是用来表示物体的表面粗糙度。

答案：表面粗糙度符号4. 机械制图中，______是用来表示物体的对称性。

答案：对称线5. 在机械制图中，______是用来表示物体的轴线。

答案：轴线6. 机械制图中，______是用来表示物体的厚度。

答案：粗实线7. 在机械制图中，______是用来表示物体的中心线。

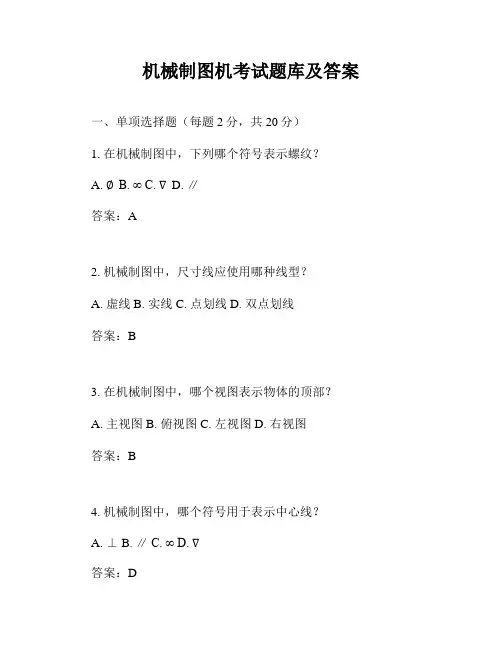

机械制图机考试题库及答案一、单项选择题（每题2分，共20分）1. 在机械制图中，下列哪个符号表示螺纹？A. ∅B. ∞C. ∇D. ∥答案：A2. 机械制图中，尺寸线应使用哪种线型？A. 虚线B. 实线C. 点划线D. 双点划线答案：B3. 在机械制图中，哪个视图表示物体的顶部？A. 主视图B. 俯视图C. 左视图D. 右视图答案：B4. 机械制图中，哪个符号用于表示中心线？A. ⊥B. ∥C. ∞D. ∇答案：D5. 在机械制图中，哪个符号表示孔？A. ∅B. ∞C. ∇D. ∥答案：A6. 机械制图中，哪个符号表示倒角？A. ∅B. ∞C. ∇D. ∥答案：C7. 在机械制图中，哪个符号表示焊接符号？A. ∅B. ∞C. ∇D. ∥答案：B8. 机械制图中，哪个符号表示表面粗糙度？A. ∅B. ∞C. ∇D. ∥答案：C9. 在机械制图中，哪个符号表示公差？A. ∅B. ∞C. ∇D. ∥答案：D10. 机械制图中，哪个符号表示对称？A. ∅B. ∞C. ∇D. ∥答案：B二、多项选择题（每题3分，共15分）11. 机械制图中，哪些视图是基本视图？A. 主视图B. 俯视图C. 左视图D. 右视图E. 仰视图答案：A、B、C12. 机械制图中，哪些线型用于表示不同的线？A. 实线B. 虚线C. 点划线D. 双点划线E. 波浪线答案：A、B、C、D13. 机械制图中，哪些符号用于表示尺寸？A. ∅B. ∞C. ∇D. ∥E. ⊥答案：A、B、C14. 在机械制图中，哪些符号表示不同的公差？A. ∅B. ∞C. ∇D. ∥E. ⊥答案：A、B、C、D15. 机械制图中，哪些符号用于表示不同的表面处理？A. ∅B. ∞C. ∇D. ∥E. ⊥答案：A、B、C、D三、判断题（每题2分，共20分）16. 机械制图中，所有的尺寸线都应使用实线。

（对/错）答案：对17. 机械制图中，中心线总是使用双点划线表示。

机械制图理论考试试题及答案机械制图理论考试试题及答案一、选择题1、在机械制图中，三视图指的是（）。

A. 主视图、俯视图和左视图 B. 主视图、侧视图和立视图 C. 俯视图、侧视图和正视图 D. 正视图、侧视图和俯视图2、下列投影法中，（）属于中心投影法。

A. 平行投影法 B. 正投影法 C. 斜投影法 D. 透视投影法3、在机械制图中，用于标注零件规格尺寸、形位公差及技术要求的图样是（）。

A. 装配图 B. 大样图 C. 零件图 D. 工艺图4、在机械制图中，用轮廓线表示机件轮廓的线条是（）。

A. 可见轮廓线 B. 不可见轮廓线 C. 中心线 D. 虚线5、下列符号中，表示剖切符号的是（）。

A. SLB B. A C. ⊕ D. ×二、判断题1、在机械制图中，用轮廓线表示零件的可见轮廓线，用虚线表示不可见轮廓线。

（）2、在机械制图中，为了便于看图，将零件的某些部分放大后绘制在图样上。

（）3、在机械制图中，用于表示零件内部结构的图样是剖视图。

（）4、在机械制图中，尺寸线不得用点划线表示。

（）5、在机械制图中，所有零件都必须标注尺寸。

（）三、填空题1、在机械制图中，将物体置于观察者正前方，并按照（）光线从物体左侧射入，正右侧射出的规律投射在平面上所得到的图形称为俯视图。

2、在机械制图中，为了便于看图，通常将机件某一部分放大后绘制在图纸上，这种图样称为（）。

3、在机械制图中，为了表示机件内部的结构形状，常采用（）来表达。

4、在机械制图中，对于零件的规格尺寸、形位公差及技术要求的标注通常是在（）中进行的。

5、在机械制图中，用符号“⊕”表示（），用符号“×”表示剖切。

四、作图题请根据所给的三视图，绘制出物体的立体图。

五、解答题1、什么是机械制图？简述其基本原理。

2、机械制图在机械工程中的重要性是什么？3、什么是三视图？请简要说明三视图之间的关系。

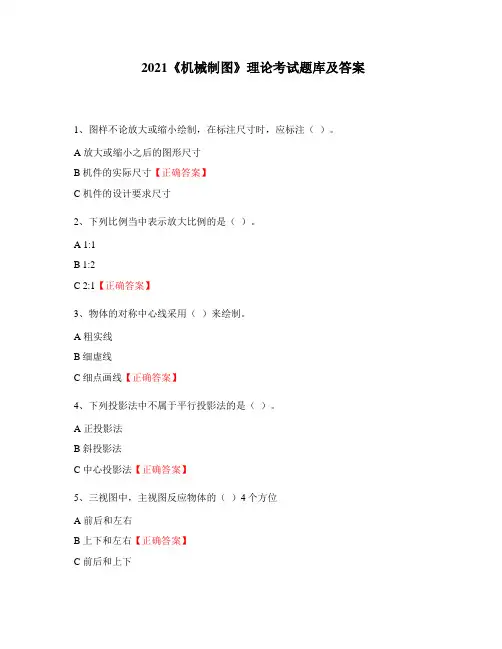

2021《机械制图》理论考试题库及答案1、图样不论放大或缩小绘制，在标注尺寸时，应标注（）。

A 放大或缩小之后的图形尺寸B 机件的实际尺寸【正确答案】C 机件的设计要求尺寸2、下列比例当中表示放大比例的是（）。

A 1:1B 1:2C 2:1【正确答案】3、物体的对称中心线采用（）来绘制。

A 粗实线B 细虚线C 细点画线【正确答案】4、下列投影法中不属于平行投影法的是（）。

A 正投影法B 斜投影法C 中心投影法【正确答案】5、三视图中，主视图反应物体的（）4个方位A 前后和左右B 上下和左右【正确答案】C 前后和上下6、以下说法错误的是（）。

A 不在同一直线上的三点确定一个平面B 正平面平行于V面，水平投影集聚成直线，平行于OX轴C 铅垂面垂直于H面，水平投影集聚成直线，平行于OX轴【正确答案】7、下面基本体中属于平面立体的（）。

A 圆柱B 圆锥C 棱柱【正确答案】D 球8、用辅助直线法进行形体表面取点作图只适合于( )的表面取点。

A 圆柱B 棱锥【正确答案】C 棱柱D 球9、以下说法错误的是（）。

A 棱柱的侧棱线相互平行B 棱锥的侧棱线相交于有限远的一点C 正三棱锥的侧面投影是等腰三角形【正确答案】D 棱柱的顶面和底面为水平面10、已知圆球体表面点的一个投影就能直接作出其另外2个投影，这个已知点投影不可能处在（）。

A 主视图中心线上B 俯视图的圆上C 球心【正确答案】D 左视图中心线上11、画直立圆柱的三面投影时，需画其轮廓素线的是（）。

A 最左、最右、最前、最后【正确答案】B 最左、最右、最上、最下C 最前、最后、最上、最左D 最右、最下、最前、最后12、平面与三棱锥相交，截平面平行于底面，则截交线为（）。

A 三角形【正确答案】B 圆C 矩形D 多边形13、平面与六棱柱相交，截平面为一般平面，则截交线为（）。

A 三角形B 六边形【正确答案】C 矩形D 多边形14、平面与圆锥相交，当截平面通过锥顶时，其截交线的形状为（）。

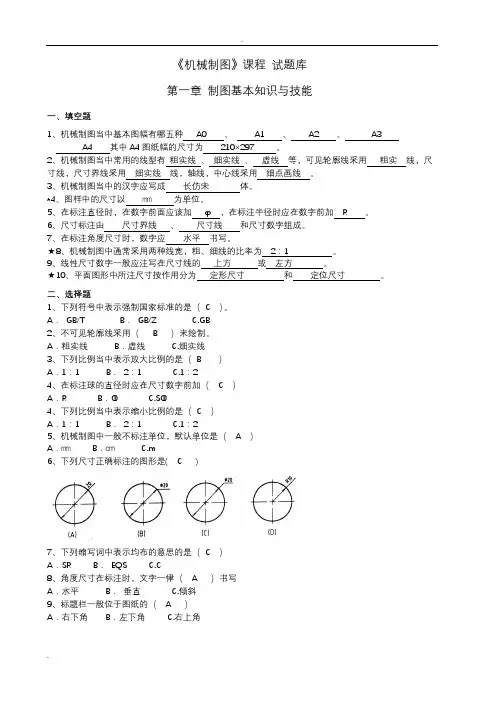

《机械制图》课程试题库第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

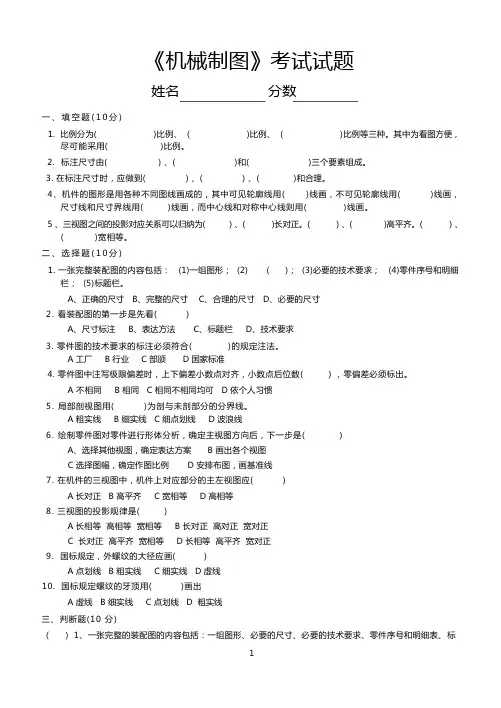

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。

其中为看图方便，尽可能采用（）比例。

2. 标注尺寸由（）、（）和（）三个要素组成。

3. 在标注尺寸时，应做到（）、（）、（）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。

5、三视图之间的投影对应关系可以归纳为（）、（）长对正。

（）、（）高平齐。

（）、（）宽相等。

二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。

A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。

A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。

A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

《机械制图》考试试题姓名分数一、填空题(10分)1. 比例分为( )比例、 ( )比例、 ( )比例等三种。

其中为看图方便，尽可能采用( )比例。

2. 标注尺寸由( ) 、( )和( )三个要素组成。

3. 在标注尺寸时，应做到( ) 、( ) 、( )和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用( )线画，不可见轮廓线用( )线画，尺寸线和尺寸界线用( )线画，而中心线和对称中心线则用( )线画。

5 、三视图之间的投影对应关系可以归纳为( ) 、( )长对正。

( ) 、( )高平齐。

( ) 、( )宽相等。

二、选择题(10分)1. 一张完整装配图的内容包括： (1)一组图形； (2) ( )； (3)必要的技术要求； (4)零件序号和明细栏； (5)标题栏。

A、正确的尺寸B、完整的尺寸C、合理的尺寸D、必要的尺寸2. 看装配图的第一步是先看( )A、尺寸标注B、表达方法C、标题栏D、技术要求3. 零件图的技术要求的标注必须符合( )的规定注法。

A 工厂B 行业C 部颁D 国家标准4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数( ) ，零偏差必须标出。

A 不相同B 相同C 相同不相同均可D 依个人习惯5.局部剖视图用( )为剖与未剖部分的分界线。

A 粗实线B 细实线C 细点划线D 波浪线6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是( )A、选择其他视图，确定表达方案 B 画出各个视图C 选择图幅，确定作图比例D 安排布图，画基准线7. 在机件的三视图中，机件上对应部分的主左视图应( )A 长对正B 高平齐C 宽相等D 高相等8. 三视图的投影规律是( )A 长相等高相等宽相等B 长对正高对正宽对正C 长对正高平齐宽相等D 长相等高平齐宽对正9. 国标规定，外螺纹的大径应画( )A 点划线B 粗实线C 细实线D 虚线10. 国标规定螺纹的牙顶用( )画出A 虚线B 细实线C 点划线D 粗实线三、判断题(10 分) ( ) 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/2。

16、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为 5 种，其代号分别为 A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

《机械制图》试题(适用于2011级机电数控专业中职学生，闭卷考试,满分500分)一、选择题（共70题，每题3分，共210分）1. （5章2节）（1）用剖切面完全地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C)局部剖 (D)断面（2）用剖切面局部地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C) 局部剖 (D)断面（3）半剖视图以（）线为对称中心线。

（A）双点画线 (B)虚线 (C)细实线 (D) 细点画线（4）全剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能（5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图（6）在半剖视图中半个视图与半个剖视图的分界线用（）。

（A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线（7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。

（A）粗实 (B) 细实 (C)细点画 (D)波浪2. （5章3节）（8）在下图的A-A断面图中，选出正确的断面图（）。

A B C D（9）下图的A-A剖面图中，选出正确的断面图（）。

A B C D3. （5章4节）（10）下面中间的图用的是（）表达方法。

（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图（11）半剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（12）局部剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（13）六个基本视图中最常用的是（）视图。

（A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰（14）六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。

”（A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右（15）在局部剖视图中，视图与剖视部分的分界线用（）。

《机械制图》练习题库及参考答案一、单选题（共10题，每题1分，共10分）1、确定平面图形的尺寸位置的几何元素称为（）。

A、基本尺寸B、定位尺寸C、定形尺寸D、尺寸基准正确答案：D2、对零件的配合精度、耐磨度、抗疲劳强度、抗腐蚀性、密封等均有影响的是( )A、表面粗糙度B、尺寸C、装配质量D、配合种类正确答案：A3、截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、垂直B、相交C、交叉D、平行正确答案：B5、平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、垂直线B、倾斜线C、平行线D、一般位置直线正确答案：C6、基本偏差是指（）。

A、上偏差B、远离零线的偏差C、靠近零线的偏差D、下偏差正确答案：C7、在投影体系中平行于 W 面倾斜于V面的直线，称为（）。

A、正平线B、侧平线C、水平线D、侧垂线正确答案：B8、椭圆画法最常用的为( )。

A、四圆心近似法B、二圆心近似法C、同心圆法D、三圆心近似法正确答案：A9、铅笔用“H ”表示（）。

A、软B、长C、硬正确答案：C10、表示物体表面特殊处理的范围用( )。

A、粗虚线B、实线C、细链线D、徒手画线正确答案：A二、多选题（共10题，每题1分，共10分）1、剖视图的种类有（）。

A、全剖B、半剖C、局部剖D、以上都不是E、左视图正确答案：ABC2、组合体的组合形式有A、切割B、垂直C、叠加D、都不对E、平行正确答案：AC3、两直线的相对位置有三种情况A、平行B、相交C、交叉D、离开E、重合正确答案：ABC4、控制圆环的主要参数是（）。

A、圆心B、内直径C、半径D、外直径E、都不对正确答案：ABD5、表面质量要求越高（ )A、成本不变B、表面粗糙度取值就越小C、加工成本越低D、表面粗糙度取值越大E、加工成本越高正确答案：BE6、常见的剖视图的种类有哪些（）A、半剖视图B、对称剖视图C、局部剖视图D、全剖视图E、向剖视图正确答案：ACD7、明细栏一般由（）等组成。

《机械制图》习题库（附参考答案）一、单选题（共30题，每题1分，共30分）1、基本视图的个数（）。

A、5B、6C、4D、3正确答案：B2、看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。

A、波浪线B、细实线C、粗实线D、点画线正确答案：B3、梯形螺纹常用于（）。

A、连接管道B、连接零件C、单方向传递动力D、传递动力正确答案：D4、用于表达机件上倾斜部分的实形称为（）。

A、向视图B、局部视图C、斜视图D、剖视图正确答案：C5、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：D6、在图样中不可用粗实线来表示的是（）。

A、螺纹牙顶线B、可见轮廓线C、尺寸线D、图框线正确答案：C7、绘制平面图形中的线段，应该先画（）线段，然后画（）线段，最后画（）线段。

A、连接、已知、中间B、中间、连接、已知C、已知、中间、连接D、中间、已知、连接正确答案：C8、国标规定图样中的汉字应写成（）。

A、仿宋体B、楷体C、长仿宋体D、黑体正确答案：C9、机械图样中，表示不可见轮廓线采用（）。

A、细点画线B、粗实线C、细虚线D、细实线正确答案：C10、可能具有间隙或过盈的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：A11、OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、长度方向D、宽度方向正确答案：D12、主视图反映物体的关系（）。

A、前后上下B、左右前后C、前后左右D、上下左右正确答案：D13、如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、局部剖B、全剖C、阶梯剖D、半剖正确答案：B14、使用丁字尺及一组三角板至多可将一圆分成几等分( )。

A、6B、24C、12D、9正确答案：B15、在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、外螺纹B、内螺纹C、标准螺纹D、表面螺纹正确答案：B16、机械图样中，表示轴线、对称中心线等采用（）。

机械制图理论考试试题及答案一二三总分一、填空题：（每空1分，共20分）1. 图纸幅面有五种，其中 A0最大A4最小。

字体的号数即为字体的高度，单位为mm。

、三视图的名称是主视图、俯视图、左视图。

、细点划线用来绘制轴线和对称中心线。

、按剖切范围的大小，剖视图可分为全视图、局部视图、半视图。

６、基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。

、零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。

、在尺寸标注中SΦ代表球直径。

、圆弧连接时，应先找圆心，再找切点，最后画连接弧。

、三视图的投影规律是:长对正、高平齐、宽相等。

、5∶1是放大的比例二、选择题。

（每小题2分，共40分）1 、在机械制图中，汉字的高度不应小于（）mm. ( C )A、1.8B、2.5C、3.5D、52、绘制局部放大图时，当同一机件上有几个被放大的部分时，必须用( )依次标明被放大的部位。

（B）A、阿拉伯数字B、罗马数字C、希腊字母D、汉字3、装配图中的指引线可画成折线，但只可曲折（）次。

（ A）A、一B、二C、三D、四4、关于比例说法正确的是：（B）A、实物尺寸比图形尺寸B、图中图形尺寸比实物尺寸C、放大比例D、任意5、尺寸尽量标注在（）上。

（D）A、主视图B、俯视图C、左视图D、特征视图6、12、圆的直径一般标注在（）视图上。

（D）A、主视图B、俯视图C、左视图D、非圆视图7、螺纹的公称直径是指螺纹的（A）A、大径；B、中径；C、小径D、均径8、φ16H6中的H是（）代号。

（A）A、孔的基本偏差B、轴的基本偏差C、孔的极限偏差D、轴的极限偏差9、6、标注为M10-6g的螺纹是（B）A、细牙普通螺纹B、粗牙普通螺纹C、管螺纹D、普通螺纹10、在局部视图中，视图与剖视部分用（）线表示。

（ D）A、粗实线B、细实线C、细点画线D、波浪线11、同一基本尺寸的表面，若具有不同的公差时，应用（ b）分开。

a、粗实线b、细实线c、虚线。

机械制图试题及答案一、单选题（共50题，每题1分，共50分）1、一直线对另一直线或一平面对另一平面的倾斜程度，称为______。

A、弧度B、锥度C、斜度正确答案：C2、投射线与投影面______的平行投影法称为斜投影法。

A、垂直B、倾斜C、均可正确答案：B3、当圆的直径小于______mm时，可以用细实线代替细点画线。

A、15B、8C、10正确答案：B4、比例中，1 ：5是______比例。

A、缩小比例B、原值比例C、放大比例正确答案：A5、主视图反映物体的上、下和左、______的相对位置关系。

A、前B、右C、后正确答案：B6、尺寸线和尺寸界线用______绘制。

A、粗实线B、细实线C、细虚线正确答案：B7、展开三视图后，原OY轴剪开后，变成了OYH和______。

A、OYNB、OYBC、OYW正确答案：C8、垂直于水平面的直线称为______。

A、铅垂线B、正垂线C、侧垂线正确答案：A9、图样中数字和字母可写成斜体，斜体字与水平基准线约成______。

A、45度B、75度C、30度正确答案：B10、尺寸线和尺寸界线用______画出。

A、细实线B、细虚线C、粗实线正确答案：A11、以下是定形尺寸的______。

A、两者都是B、圆心C、圆的半径正确答案：C12、注写线性尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由______向______书写，字头向上。

A、右，左B、下，上C、上，下D、左，右正确答案：D13、在三视图的展开过程中，水平面绕OX轴向下旋转______。

A、90°B、145°C、45°正确答案：A14、下面属于投影面垂直面的是______。

A、铅垂线B、正平面C、侧垂面正确答案：C15、一般情况下，标题栏位于图纸的______。

A、右上角B、左上角C、右下角D、左下角正确答案：C16、在三视图的展开过程中，______面不动。

A、侧B、正C、水平正确答案：B17、虚线以及各种点画线相交时应恰当地相交于______。

《机械制图》练习题库与参考答案一、单选题（共10题，每题1分，共10分）1、后视图是（）。

A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案：A2、下列符号中表示强制国家标准的是A、GBB、GB/TC、GB/ZD、GB/TB正确答案：A3、右视图是（）。

A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案：C4、在绘制草图时，线条加深的顺序是（）。

A、先注尺寸和写字后加深图形;B、先加深圆或圆弧后加深直线;C、一边加深图形一边注尺寸和写字;D、加深图形和注尺寸及写字不分先后正确答案：B5、直线从属于平面的条件是一直线经过属于平面的（）。

A、四点B、两点C、三点D、一点正确答案：B6、看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。

A、波浪线B、粗实线C、细实线D、点画线正确答案：C7、产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1×2B、放大一倍C、2:1D、1:2正确答案：C8、利用三角板配合丁字尺可画（）之斜线。

A、25°B、40°C、35°D、15°正确答案：D9、通过测量获得的某一孔、轴的尺寸称为（）。

A、基本尺寸B、极限尺寸C、实际尺寸D、尺寸偏差正确答案：C10、Α3 图纸的大小为（）。

A、210×297B、420×297C、841×594D、841×595正确答案：B二、多选题（共10题，每题1分，共10分）1、机件的视图表示法通常包括（）。

A、斜视图B、向视图C、左视图D、基本视图E、局部视图正确答案：ABDE2、垂直方向的平行尺寸应使（）A、大尺寸在内，小尺寸在外B、大尺寸在外，小尺寸在内C、字头朝左D、尺寸数字在尺寸线左侧E、以上都对正确答案：BCD3、尺寸注法的基本规则（）。

A、大小以尺寸为依据B、以 mm 为单位时，不必标符号C、每一尺寸只标一次D、尺寸必须标在主视图E、以上都对正确答案：ABC4、按基本要素标准化的程度可将螺纹分为（）。

机械制图考试题与参考答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、普遍性C、特殊性D、收缩性正确答案：D2.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：A3.分规的用途是( )线段和等分线段。

A、等分与画圆B、画圆C、量取D、转量长度与画圆正确答案：C4.截交线所围成的截面图形称为（）。

A、截切体B、截断面C、截平面D、截交线正确答案：B5.相邻两牙在中径线上对应两点的距离指的是（）。

A、牙型B、线数C、导程D、螺距正确答案：D6.具有过盈的配合称为（）。

A、过盈配合B、过渡配合C、不明确性质D、间隙配合正确答案：A7.锯齿形螺纹常用于（）。

A、连接零件B、单方向传递动力C、锯销D、连接管道正确答案：B8.可能具有间隙或过盈的配合称为（）。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：D9.图纸中汉字应写成（）体，采用国家正式公布的简体字。

A、长仿宋B、方正舒体C、新宋D、隶书正确答案：A10.仰视图是（）。

A、由下向上投影B、由上向下投影C、由前向后投影D、由后向前投影正确答案：A11.用剖切面完全地剖开机件后所得的视图，称为（）。

A、半剖视图B、全剖视图C、局部视图D、局部放大图正确答案：B12.比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A13.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、长方体C、圆锥体D、圆柱体正确答案：D14.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、尺寸偏差D、极限尺寸正确答案：A15.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、粗实线C、虚线D、波浪线正确答案：D16.两圆柱齿轮轴线之间的最短距离称为（）。
