叶片泵的工作原理叶片泵转子旋转时，叶片在离心力和压力油的作用下，尖部紧贴在定子内表面上。

这样两个叶片与转子和定子内表面所构成的工作容积，先由小到大吸油后再由大到小排油，叶片旋转一周时，完成两次吸油与排油。

一、单作用叶片泵的工作原理泵由转子1、定子2、叶片3、配油盘和端盖等部件所组成。

定子的内表面是圆柱形孔。

转子和定子之间存在着偏心。

叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。

当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口6和配油盘5上窗口将油吸入。

而在图的左侧。

叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。

这种泵在转子转一转过程中，吸油压油各一次，故称单作用泵。

转子受到径向液压不平衡作用力，故又称非平衡式泵，其轴承负载较大。

改变定子和转子间的偏心量，便可改变泵的排量，故这种泵都是变量泵。

二、双作用叶片泵的工作原理它的作用原理和单作用叶片泵相似，不同之处只在于定子表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线八个部分组成，且定子和转子是同心的。

在图示转子顺时针方向旋转的情况下，密封工作腔的容积在左上角和右下角处逐渐增大，为吸油区，在左下角和右上角处逐渐减小，为压油区；吸油区和压油区之间有一段封油区把它们隔开。

这种泵的转子每转一转，每个密封工作腔完成吸油和压油动作各两次，所以称为双作用叶片泵。

泵的两个吸油区和两个压油区是径向对称的，作用在转子上的液压力径向平衡，所以又称为平衡式叶片泵。

双作用叶片泵的瞬时流量是脉动的，当叶片数为4的倍数时脉动率小。

为此，双作用叶片泵的叶片数一般都取12或16。

注意事项叶片泵的管理要点除需防干转和过载、防吸入空气和吸入真空度过大外，还应注意：1．泵转向改变，则其吸排方向也改变叶片泵都有规定的转向，不允许反。

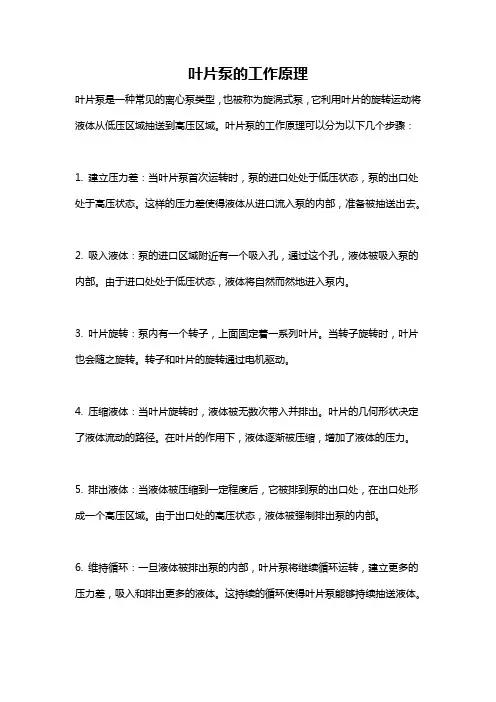

叶片泵的工作原理叶片泵是一种常见的离心泵类型，也被称为旋涡式泵，它利用叶片的旋转运动将液体从低压区域抽送到高压区域。

叶片泵的工作原理可以分为以下几个步骤：1. 建立压力差：当叶片泵首次运转时，泵的进口处处于低压状态，泵的出口处处于高压状态。

这样的压力差使得液体从进口流入泵的内部，准备被抽送出去。

2. 吸入液体：泵的进口区域附近有一个吸入孔，通过这个孔，液体被吸入泵的内部。

由于进口处处于低压状态，液体将自然而然地进入泵内。

3. 叶片旋转：泵内有一个转子，上面固定着一系列叶片。

当转子旋转时，叶片也会随之旋转。

转子和叶片的旋转通过电机驱动。

4. 压缩液体：当叶片旋转时，液体被无数次带入并排出。

叶片的几何形状决定了液体流动的路径。

在叶片的作用下，液体逐渐被压缩，增加了液体的压力。

5. 排出液体：当液体被压缩到一定程度后，它被排到泵的出口处，在出口处形成一个高压区域。

由于出口处的高压状态，液体被强制排出泵的内部。

6. 维持循环：一旦液体被排出泵的内部，叶片泵将继续循环运转，建立更多的压力差，吸入和排出更多的液体。

这持续的循环使得叶片泵能够持续抽送液体。

需要注意的是，叶片泵的工作原理与许多其他类型的泵有所不同。

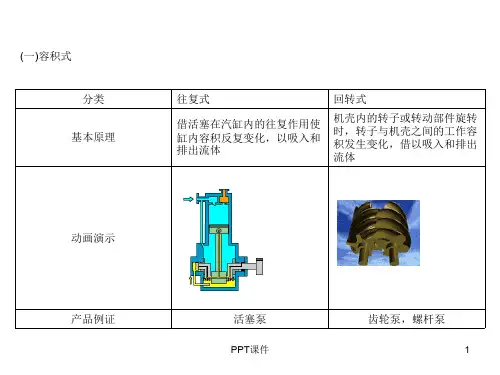

例如，容积泵是通过变化泵腔的容积来抽送液体，而隔膜泵则是通过隔膜的运动来抽送液体。

相比之下，叶片泵主要依靠叶片的旋转运动来实现液体的抽送和压力增加。

叶片泵的工作原理使其在许多领域得到广泛应用。

它们通常被用于液体输送、水循环系统、供水系统等。

叶片泵能够处理不同类型的液体，包括清水、污水、化学物质等。

由于其简单而可靠的设计，叶片泵在许多工业和家庭环境中都得到了广泛的应用。

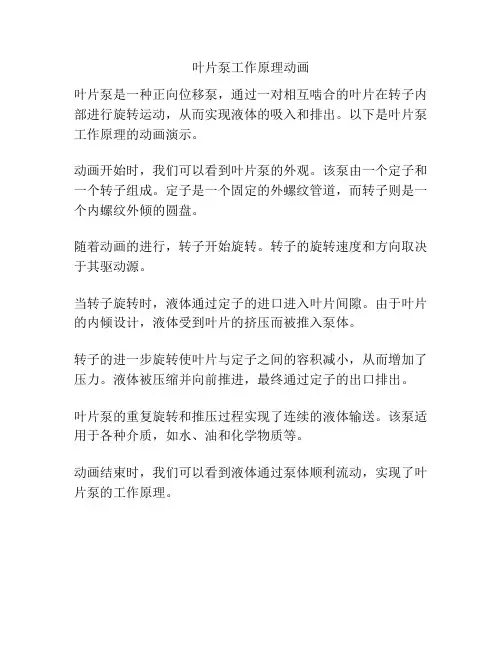

叶片泵工作原理动画
叶片泵是一种正向位移泵，通过一对相互啮合的叶片在转子内部进行旋转运动，从而实现液体的吸入和排出。

以下是叶片泵工作原理的动画演示。

动画开始时，我们可以看到叶片泵的外观。

该泵由一个定子和一个转子组成。

定子是一个固定的外螺纹管道，而转子则是一个内螺纹外倾的圆盘。

随着动画的进行，转子开始旋转。

转子的旋转速度和方向取决于其驱动源。

当转子旋转时，液体通过定子的进口进入叶片间隙。

由于叶片的内倾设计，液体受到叶片的挤压而被推入泵体。

转子的进一步旋转使叶片与定子之间的容积减小，从而增加了压力。

液体被压缩并向前推进，最终通过定子的出口排出。

叶片泵的重复旋转和推压过程实现了连续的液体输送。

该泵适用于各种介质，如水、油和化学物质等。

动画结束时，我们可以看到液体通过泵体顺利流动，实现了叶片泵的工作原理。

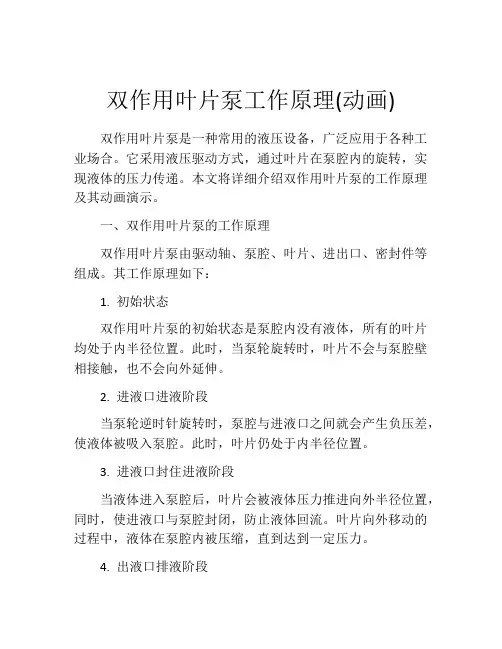

双作用叶片泵工作原理(动画)双作用叶片泵是一种常用的液压设备，广泛应用于各种工业场合。
