叶片泵基本原理和动画

叶片泵的工作原理叶片泵转子旋转时，叶片在离心力和压力油的作用下，尖部紧贴在定子内表面上。

这样两个叶片与转子和定子内表面所构成的工作容积，先由小到大吸油后再由大到小排油，叶片旋转一周时，完成两次吸油与排油。

一、单作用叶片泵的工作原理泵由转子1、定子2、叶片3、配油盘和端盖等部件所组成。

定子的内表面是圆柱形孔。

转子和定子之间存在着偏心。

叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。

当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口6和配油盘5上窗口将油吸入。

而在图的左侧。

叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。

这种泵在转子转一转过程中，吸油压油各一次，故称单作用泵。

转子受到径向液压不平衡作用力，故又称非平衡式泵，其轴承负载较大。

改变定子和转子间的偏心量，便可改变泵的排量，故这种泵都是变量泵。

二、双作用叶片泵的工作原理它的作用原理和单作用叶片泵相似，不同之处只在于定子表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线八个部分组成，且定子和转子是同心的。

在图示转子顺时针方向旋转的情况下，密封工作腔的容积在左上角和右下角处逐渐增大，为吸油区，在左下角和右上角处逐渐减小，为压油区；吸油区和压油区之间有一段封油区把它们隔开。

这种泵的转子每转一转，每个密封工作腔完成吸油和压油动作各两次，所以称为双作用叶片泵。

泵的两个吸油区和两个压油区是径向对称的，作用在转子上的液压力径向平衡，所以又称为平衡式叶片泵。

双作用叶片泵的瞬时流量是脉动的，当叶片数为4的倍数时脉动率小。

为此，双作用叶片泵的叶片数一般都取12或16。

注意事项叶片泵的管理要点除需防干转和过载、防吸入空气和吸入真空度过大外，还应注意：1．泵转向改变，则其吸排方向也改变叶片泵都有规定的转向，不允许反。

叶片泵的工作原理
叶片泵是一种常见的离心泵，其工作原理是利用叶轮上的叶片产生离心力，将液体从泵的进口吸入，然后通过旋转的叶轮将液体推到泵的出口。

下面将详细介绍叶片泵的工作原理。

1. 泵的进口：
当叶片泵开始工作时，液体首先通过泵的进口进入泵体。

进口通常设计为较大的管道，以便能够容纳大量的液体。

液体进入泵体后，首先进入泵体的箭筒部分。

2. 叶轮的旋转：
泵体内部有一个旋转的叶轮，叶轮通常由多个叶片组成，叶轮通过电动机或其他动力源直接驱动旋转。

当叶轮旋转时，叶片在离心力的作用下推动液体向外推进。

3. 离心力的作用：
由于叶轮的旋转，液体被迅速推出叶轮，叶轮上的叶片产生离心力，将液体向外推送。

液体在叶轮和泵体之间形成高速旋转的涡流，涡流的速度随着离心力的增加而增大。

4. 出口的压力：
离心力将液体推到泵的出口处，液体在叶轮和出口之间经历了压力增加的过程。

液体在叶轮和出口之间形成高压区域，压力使得液体能够克服阻力，将液体顺利输送到泵的出口。

总结：
叶片泵的工作原理是通过叶轮的旋转产生离心力，将液体从泵
的进口吸入，然后通过压力推送到泵的出口。

这一过程中，离心力起到关键作用，液体的流动受到离心力的控制。

在叶轮旋转的过程中，液体的压力逐渐增加，使得液体能够顺利流动并克服阻力。

这种工作原理使叶片泵成为一种高效、可靠的液体输送设备。

叶片泵工作原理
叶片泵是一种通过叶轮叶片旋转来输送液体的泵。

它的工作原理基于离心力和压力的变化。

当叶片泵开始工作时，电动或机械驱动器将叶轮带动转动。

叶轮内部的叶片与泵壳之间形成一系列密封的腔室。

当叶轮转动时，液体进入泵的吸入管道并进入腔室。

随着叶轮的旋转，腔室逐渐变小。

由于液体的连续流入，液体在腔室中被困并受到离心力的作用。

这导致液体的压力升高。

当腔室的体积最小且压力最大时，位于腔室边缘的出口阀门打开，使压力高的液体被推出泵。

液体流经出口管道并输送到需要的位置。

随后，叶轮继续旋转，腔室体积逐渐增大，液体再次从吸入管道进入腔室。

如此循环，实现了连续的液体输送。

叶片泵的工作原理核心是利用叶轮叶片的旋转运动产生的离心力将液体推出泵。

由于叶片泵具有较高的工作效率和良好的流量控制性能，广泛应用于各种工业领域，如化工、石油、能源等。

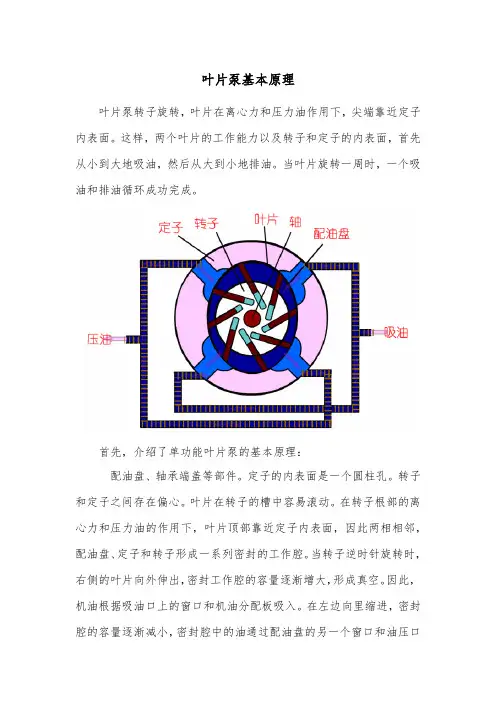

叶片泵基本原理叶片泵转子旋转，叶片在离心力和压力油作用下，尖端靠近定子内表面。

这样，两个叶片的工作能力以及转子和定子的内表面，首先从小到大地吸油，然后从大到小地排油。

当叶片旋转一周时，一个吸油和排油循环成功完成。

首先，介绍了单功能叶片泵的基本原理：配油盘、轴承端盖等部件。

定子的内表面是一个圆柱孔。

转子和定子之间存在偏心。

叶片在转子的槽中容易滚动。

在转子根部的离心力和压力油的作用下，叶片顶部靠近定子内表面，因此两相相邻，配油盘、定子和转子形成一系列密封的工作腔。

当转子逆时针旋转时，右侧的叶片向外伸出，密封工作腔的容量逐渐增大，形成真空。

因此，机油根据吸油口上的窗口和机油分配板吸入。

在左边向里缩进，密封腔的容量逐渐减小，密封腔中的油通过配油盘的另一个窗口和油压口挤出，然后输出到系统。

这种泵在转子转动的全过程中，每吸一回压力油，所以称之为单功能泵。

转子受径向力和水力的不平衡作用，又称不平衡泵，其轴承负荷较大。

泵的排量可以通过改变定子和转子之间的偏心率来改变，所以这类泵都是变量泵。

第二，双功能的叶片泵基本原理，其功能原理与单功能叶片泵相似。

不同的是，亚表层由两条长半径弧、两条短半径弧和四条过渡曲线组成，定子和转子是同心的。

在转子顺时针旋转的情况下，密封工作腔的容量在油的左上角和右下角即吸油区逐渐增大，在左下角和右上角即油压区逐渐减小。

吸入区和压力油的每个区域之间有油封的区域以将它们分开。

每转的转子中，每个所述密封吸入工作腔和每个所述辅油压的操作的成功完成的这种泵，即所谓的双功能叶片泵。

泵的吸入区和两个压力油区域和径向对称性，功能和在转子上的径向平衡液压，所谓的平衡叶片泵。

叶片泵瞬时流量是脉动的叶片的数量为4倍数时脉动率小。

在这里，双功能叶片泵的数量通常都是十二个或十六。

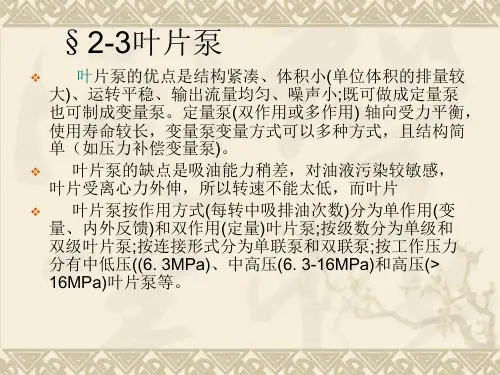

叶片泵的工作原理，什么是单叶片泵和双叶片泵，各有何特点一、单作用叶片泵叶片泵分为单作用叶片泵和双作用叶片泵。

· 当转子转一圈时，油泵每一工作容积吸、排油各一次，称为单作用叶片泵。

一般，单作用叶片泵往往是做成变量泵结构。

· 当转子转一圈，油泵每一工作容积吸、排油各两次，称为双作用叶片泵。

双作用叶片泵则只能做成定量泵结构。

（1）结构和工作原理·单作用叶片泵主要由转子、叶片、定子、配油盘、壳体、转轴等零件组成，如图所示。

叶片泵的定子具有圆柱形的内表面，转子上有均布叶片槽，矩形叶片安放在转子上的叶片槽内，并可在槽内滑动。

转子中心与定子中心不重合，有一个偏心距 e 。

当转子回转时，叶片靠自身的离心力贴紧定子的内表面，并在转子槽里作往复运动。

定子、转子、叶片和配油盘间形成了若干个密封工作容积。

当转子按逆时针方向旋转时，右边的叶片逐渐伸出，相邻两叶片间的空间容积逐渐增大，形成局部真空，从吸油口吸油；左边的叶片被定子的内表面逐渐压进槽内，两相邻叶片间的空间容积逐渐减小，将工作油液从压油口压出。

在吸油腔与压油腔之间有一段封油区，把吸油腔和压油腔隔开，称作过渡区。

♦单作用叶片泵的优点：结构工艺简单，可以实现各种形式的变量。

♦单作用叶片泵的缺点：输出压力低、作用在转子上的液压力不平衡，增大轴承磨损，缩短泵的寿命。

（2）单作用叶片泵的变量原理· 改变转子与定子的偏心距 e ，分内反馈和外反馈式两种如图所示：(3) 限压式内反馈变量叶片泵内反馈式结构特点：将定子内表面高压油的作用区域非对称分布，使其受到一个与调压弹簧力反向的径向作用力。

该径向力与调压弹簧平衡与否决定了转子与定子偏向矩大小改变与否。

该径向力的大小随泵出口压力的变化而变化。

结构原理转子的中心O 是固定的，定子中心是可以左右移动，当泵的出口压力变化引起其上轴向力变化时，若不平衡与调压弹簧力，则是定子可以左右移动而改变偏心距，而实现排量的改变，进而实现泵的输出流量改变。
