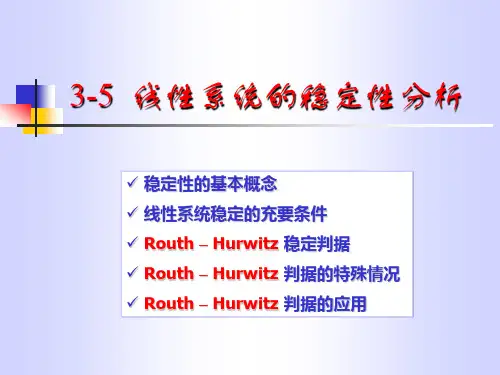

3-5线性系统的稳定性分析

线性系统的稳定性分析实验报告本实验旨在对线性系统的稳定性进行分析，包括定义稳定性、利用极点分布法分析稳定性、利用本征模态分析稳定性、以及使用Matlab进行稳定性分析等内容。

一、实验背景稳定性是控制系统研究中一个非常重要的概念，它与系统的性能、可靠性、控制策略等密切相关。

简而言之，稳定性就是指当输入信号发生变化时，系统能否在一定时间范围内维持稳定状态。

对于线性系统，稳定性的分析可以通过系统的传递函数、本征模态等途径进行求解。

二、实验设备（1）计算机（2）Matlab软件三、实验过程及结果1.定义稳定性在控制系统稳定性分析中，一般都是针对线性时不变系统进行讨论。

对于线性时不变系统，我们可以采用两种常用的定义方法来判断其稳定性：（1）定义1：系统是稳定的，当且仅当系统的输入信号有界时，系统的输出信号也有界。

（2）定义2：系统是稳定的，当且仅当系统的特征方程所有极点的实部均小于0。

2.利用极点分布法分析稳定性极点分布法是一种常用的线性时不变系统稳定性分析方法，通过计算系统的特征方程的极点分布来判断系统的稳定性。

例如，现有一个传递函数为G(s)= 1/ (s+1)(s-2)的系统，可以写出系统的特征方程：s^2-s-2=0求解特征方程，得到系统的两个极点为s1=2,s2=-1，其中s2=-1的实部小于0，符合定义2的稳定性判断标准，因此该系统是稳定的。

3.利用本征模态分析稳定性本征模态是指一组特定的正交基，通过它们可以表示出系统的任意初始状态和任意输入下的响应。

因此，本征模态分解法是一种可以用来分析线性可逆系统稳定性的工具。

例如，现有一个传递函数为G(s)= 1/(s+3)的系统，对应的状态空间方程为：x(t+1)=Ax(t)+Bu(t)y(t)=Cx(t)+Du(t)其中，A=[-3]，B=[1]，C=[1]，D=0。

求解系统的本征值，得到该系统的特征根为-3，证明该系统是非常稳定的。

因此，该系统满足定义2的稳定性判断标准。

线性系统的稳定性分析与判据稳定性是线性系统分析中的重要概念，它描述了系统在输入和干扰下的响应是否趋于有界。

稳定性分析和判据在控制工程、通信工程等领域具有广泛的应用。

本文将介绍线性系统稳定性的基本概念、分析方法和判据。

一、线性系统稳定性的基本概念线性系统由一组线性方程表示，可用状态空间模型描述。

在进行稳定性分析之前，我们先来了解一些基本概念。

1. 输入与输出：线性系统接收一个或多个输入信号，并产生相应的输出信号。

输入和输出可以是连续的信号或离散的序列。

2. 状态：系统的状态是指能够完全描述系统行为的一组变量。

状态可以是连续的或离散的，通常用向量表示。

3. 零状态响应与完全响应：零状态响应是指系统在无外部输入的情况下的输出。

完全响应是指系统在有外部输入的情况下的输出。

4. 稳定性：一个线性系统是稳定的，当且仅当其任何有界的输入所产生的响应也是有界的。

如果系统输出在有界输入下有界，我们称系统是BIBO（Bounded-Input, Bounded-Output）稳定的。

二、系统稳定性的分析方法稳定性分析主要通过判定系统的特征值来实现。

系统的特征值决定着系统的响应特性，在稳定性分析中起着关键作用。

1. 特征值分析：特征值是描述系统动态特性的重要指标。

对于连续系统，特征值是状态方程的解的指数项；对于离散系统，特征值是状态方程的解的系数。

通过计算特征值，可以判断系统的稳定性。

2. 极点分析：极点是特征值的实部和虚部共同确定的。

稳定系统的特征值的实部都小于零，不稳定系统至少有一个特征值的实部大于零。

3. 频域分析：稳定性分析还可以通过频域方法进行。

常见的频域分析方法包括幅频响应法和相频响应法。

通过分析系统的频率特性，我们可以得到系统的稳定性信息。

三、线性系统稳定性的判据除了特征值分析和频域分析，我们还可以利用一些判据来判断系统的稳定性。

1. Nyquist准则：Nyquist准则是常用的稳定性判据之一。

通过计算系统的传递函数在复平面上的闭合轨迹，可以判断系统的稳定性。

线性系统的稳定性分析与控制线性系统的稳定性是控制理论中的重要概念，对于系统设计和控制算法的选择具有重要的指导意义。

本文将对线性系统的稳定性分析与控制进行探讨，并介绍一些常用的稳定性分析方法和控制策略。

一、线性系统的稳定性分析线性系统的稳定性可以通过系统的特征方程来进行判断。

特征方程是描述系统动态行为的一个重要方程，其形式为 sI-A=0，其中s是复变量，I是单位矩阵，A是系统的状态矩阵。

1.定态响应法定态响应法是一种简单直观的稳定性分析方法。

通过对特征方程的根进行判断，可以得到系统的稳定性信息。

如果特征方程的所有根都具有负的实部，即根的实部小于零，那么系统是稳定的；如果特征方程存在根具有正的实部，那么系统是不稳定的。

2.奇异值分析法奇异值分析法是一种基于矩阵理论的稳定性分析方法。

通过计算系统的奇异值，可以得到系统的稳定性信息。

如果系统的奇异值都小于1，那么系统是稳定的；如果系统的奇异值存在大于1的值，那么系统是不稳定的。

3.频域分析法频域分析法是一种基于信号频谱的稳定性分析方法。

通过对系统的传递函数进行频谱分析，可以得到系统的稳定性信息。

如果系统的传递函数在整个频率范围内都满足 Nyquist 准则，即曲线不绕过点 (-1,0)，那么系统是稳定的；如果系统的传递函数在某些频率点满足 Nyquist 准则，即曲线绕过点 (-1,0)，那么系统是不稳定的。

二、线性系统的控制策略线性系统的控制旨在通过选择合适的控制策略来改变系统的动态特性，使系统满足设计要求。

1.比例控制器比例控制器是一种简单的控制策略，通过调整比例增益，使系统的输出与期望值之间保持一定的比例关系。

比例控制器可以用于稳定系统的稳态误差，并改善系统的响应速度。

然而，比例控制器无法消除系统的超调和振荡。

2.积分控制器积分控制器是一种通过积分操作来减小系统稳态误差的控制策略。

积分控制器可以消除系统的稳态误差，但会增加系统的响应时间。

同时，在实际应用中需要注意积分饱和现象的出现。

线性系统稳定性分析1.系统的稳定性：（1） 外部稳定：又称输出稳定，就是系统在干扰取消后，在一定时间内其输出会恢复到原来的稳定输出。

输出稳定有时描述为系统的BIBO 稳定，即有限的系统输入只能产生有限的系统输出。

（2） 内部稳定：主要针对系统内部状态，反映的是系统内部状态受干扰信号的影响情况。

当干扰信号取消后，若系统的内部状态会在一定时间内恢复到原来的平衡状态，则称系统状态稳定。

经典控制论中，研究对象都是高阶微分方程或传递函数描述的单输入单输出（SISO ）系统，反映的仅仅是输入与输出的关系，不涉及系统的内部状态，因此经典控制论只讨论系统的输出稳定问题。

对于系统内部状态稳定问题，经典控制论中的方法就不好发挥作用了，需要用到Lyapunov 稳定性理论。

2.平衡状态：设控制系统齐次状态方程为：0.0(,)()|t t X f X t X t X ===，其中，()X t 为系统的n 维状态向量，f 是有关状态向量X 以及时间t 的n 维矢量函数，f 不一定是线性定常的。

如果对所有的t ，状态e X 总满足：(,)0e f X t =，则称e X 为系统的平衡状态。

对于一般控制系统，可能没有，也可能有一个或多个平衡状态。

系统的状态稳定性是针对系统的平衡状态的，当系统有多个平衡状态时，需要对每个平衡状态分别进行讨论。

3. Lyapunov 稳定性分析（1）Lyapunov 稳定性定义设一般控制系统的解为：00()(;,)X t t X t =Φ，它是与初始时间0t 及初始状态0X 有关的，体现系统状态从00(,)t X 出发的一条状态轨迹。

设e X 为系统的一个平衡点，如果给定一个以e X 为球心，0(,)t δε为半径的n 维球域()S δ，使得从()S δ球域出发的任意一条系统状态轨迹00(;,)t X t Φ在0t t ≥的所有时间内都不会跑出()S ε球域，则称系统的平衡状态e X 是Lyapunov 稳定的。

实验五 自动控制系统的稳定性和稳态误差分析一、实验目的1、研究高阶系统的稳定性，验证稳定判据的正确性；2、了解系统增益变化对系统稳定性的影响；3、观察系统结构和稳态误差之间的关系。

二、实验任务1、稳定性分析欲判断系统的稳定性，只要求出系统的闭环极点即可，而系统的闭环极点就是闭环传递函数的分母多项式的根，可以利用MATLAB 中的tf2zp 函数求出系统的零极点，或者利用root 函数求分母多项式的根来确定系统的闭环极点，从而判断系统的稳定性。

（1）已知单位负反馈控制系统的开环传递函数为0.2( 2.5)()(0.5)(0.7)(3)s G s s s s s +=+++，用MATLAB 编写程序来判断闭环系统的稳定性，并绘制闭环系统的零极点图。

在MATLAB 命令窗口写入程序代码如下：z=-2.5p=[0,-0.5,-0.7,-3]k=0.2Go=zpk(z,p,k)Gc=feedback(Go,1)Gctf=tf(Gc)dc=Gctf.dendens=poly2str(dc{1},'s')运行结果如下：dens=s^4 + 4.2 s^3 + 3.95 s^2 + 1.25 s + 0.5dens 是系统的特征多项式，接着输入如下MATLAB 程序代码：den=[1,4.2,3.95,1.25,0.5]p=roots(den)运行结果如下：p =-3.0058-1.0000-0.0971 + 0.3961i-0.0971 - 0.3961ip为特征多项式dens的根，即为系统的闭环极点，所有闭环极点都是负的实部，因此闭环系统是稳定的。

下面绘制系统的零极点图，MATLAB程序代码如下：z=-2.5p=[0,-0.5,-0.7,-3]k=0.2Go=zpk(z,p,k)Gc=feedback(Go,1)Gctf=tf(Gc)[z,p,k]=zpkdata(Gctf,'v')pzmap(Gctf)grid运行结果如下：z =-2.5000p =-3.0058-1.0000-0.0971 + 0.3961i-0.0971 - 0.3961ik =0.2000输出零极点分布图如图3-1所示。

自控实验报告中三线性系统校正时间与稳定性的分析与改进策略三线性系统校正时间与稳定性的分析与改进策略引言：在控制系统中，三线性系统是一种具有三个特征点的线性系统，其中包括过冲，稳态误差和调整时间。

为了提高系统的控制性能，这些特征点需要校正和优化。

本文旨在分析三线性系统的校正时间与稳定性，并提出改进策略。

Ⅰ. 三线性系统校正时间的分析在控制系统中，校正时间是指系统从初始状态到达稳态所花费的时间。

较长的校正时间将导致系统响应变慢，从而降低系统的控制性能。

因此，减小校正时间是改进控制系统的重要目标。

1. 影响校正时间的因素校正时间受多个因素的影响，包括系统的惯性、系统的阻尼、控制器的参数和外部干扰等。

2. 校正时间的评估指标通常使用峰值时间（Tp）和调制时间（Ts）来评估校正时间，其中峰值时间是响应达到最大值的时间，调制时间是响应在与稳态值误差小于5%的时间。

3. 改进策略为了减小校正时间，我们可以采取以下策略：（1）优化控制器参数：通过适当调整比例和积分增益，可以改善系统的校正时间。

使用自适应控制算法也可以进一步提高系统的响应速度。

（2）减少系统惯性：通过增加系统的带宽，可以减小系统的惯性，从而缩短系统的校正时间。

这可以通过升级系统内部设备、降低系统的质量或增加反馈控制环节来实现。

（3）抑制外部干扰：外部干扰是导致系统校正时间延长的另一个重要因素。

可以通过使用滤波器、降低信号噪声等方法来减小外部干扰的影响，从而加快系统的校正时间。

Ⅱ. 三线性系统稳定性的分析稳定性是控制系统中最基本的要求之一。

一个稳定的系统能够根据设定的要求，保持在稳态下工作，而不会发生不受控制的振荡或失控的现象。

1. 稳定性的评估方法常用的稳定性评估方法包括极点分析、Routh-Hurwitz准则和Nyquist准则等。

2. 稳态误差与稳定性的关系稳态误差是指系统在稳定状态下与目标输出之间的差异。

稳定性与稳态误差之间存在密切的关系。

第三章 线性系统的稳定性分析3.1 概述如果在扰动作用下系统偏离了原来的平衡状态，当扰动消失后，系统能够以足够的准确度恢复到原来的平衡状态，则系统是稳定的。

否则，系统不稳定。

一个实际的系统必须是稳定的，不稳定的系统是不可能付诸于工程实施的。

因此，稳定性问题是系统控制理论研究的一个重要课题。

对于线性系统而言，其响应总可以分解为零状态响应和零输入响应，因而人们习惯分别讨论这两种响应的稳定性，从而外部稳定性和内部稳定性的概念。

应用于线性定常系统的稳定性分析方法很多。

然而，对于非线性系统和线性时变系统，这些稳定性分析方法实现起来可能非常困难，甚至是不可能的。

李雅普诺夫(A.M. Lyapunov)稳定性分析是解决非线性系统稳定性问题的一般方法。

本章首先介绍外部稳定性和内部稳定性的概念及其相互关系，然后介绍李雅普诺夫稳定性的概念及其判别方法，最后介绍线性定常系统的李雅普诺夫稳定性分析。

虽然在非线性系统的稳定性问题中，Lyapunov 稳定性分析方法具有基础性的地位，但在具体确定许多非线性系统的稳定性时，却并不是直截了当的。

技巧和经验在解决非线性问题时显得非常重要。

在本章中，对于实际非线性系统的稳定性分析仅限于几种简单的情况。

3.2 外部稳定性与内部稳定性3.2.1 外部稳定：考虑一个线性因果系统，如果对一个有界输入u （t ），即满足条件：1()u t k ≤<∞的输入u （t ），所产生的输出y （t ）也是有界的，即使得下式成立：2()y t k ≤<∞则称此因果系统是外部稳定的，即BIBO （Bounded Input Bounded Output ）稳定。

注意：在讨论外部稳定性的时候，我们必须要假定系统的初始条件为零，只有在这种假定下面，系统的输入—输出描述才是唯一的和有意义的。

系统外部稳定的判定准则系统的BIBO 稳定性可根据脉冲响应矩阵或者传递函数矩阵来进行判别。
