第二章 晶型转变及其控制方法
- 格式:doc
- 大小:38.00 KB
- 文档页数:2
晶形的转变及控制方法晶体是指具有规则外形和内部结构的固体物质,晶体的形态表现出多样性,有三角形、立方体、六方、正八面体等等。
晶体的形态受到多种因素的影响,包括成分、温度、溶液浓度、晶体生长速率等等。
控制晶体形态的方法有很多种,下面将介绍几种常见的晶体形态控制方法。
一、溶液方法溶液方法是通过变化溶液的成分、浓度、pH值等来控制晶体的形态。
在溶液中添加一定的添加剂可以改变溶液中晶体生长的速率和方向,从而影响晶体的形态。
例如,在金属晶体的生长过程中,通过调节金属盐的浓度、酸度和温度等条件,可以控制晶体的形貌。
二、模板方法模板方法是利用一个具有特定形状和大小的模板来引导晶体的生长,使晶体的形态与模板一致。
一种常见的模板方法是利用聚合物微球作为模板,通过在微球表面沉积晶体材料,再去除微球模板,得到具有相同形状的晶体。
三、温度和压力方法温度和压力方法是通过调节晶体生长的温度和压力来控制晶体的形态。
当温度和压力变化时,晶体的生长速率和方向也会发生变化,从而导致晶体形态的改变。
例如,在化学气相沉积中,通过调节反应区的温度梯度,可以控制金属氧化物晶体的生长方向,从而改变晶体的形状。
四、表面活性剂方法表面活性剂方法是利用表面活性剂分子在溶液中的吸附作用来控制晶体的形态。
表面活性剂分子吸附在晶体的特定面上,在该面的生长速率较低,导致晶体在该方向上长得较慢,从而形成具有特定形状的晶体。
五、电化学方法电化学方法是利用电场和电流来控制晶体的形态。
通过在晶体生长过程中施加外加电压或电流,可以改变晶体的生长速率和方向,从而控制晶体的形态。
一种常见的电化学方法是电沉积,通过控制电沉积过程中的电流密度和沉积时间等参数,可以得到具有特定形状和尺寸的晶体。
总之,控制晶体的形态有多种方法,可以通过改变溶液条件、利用模板、调节温度和压力、使用表面活性剂和应用电化学方法等来实现。
对于不同的晶体材料和应用需求,选择适合的晶体形态控制方法非常重要,可以实现对晶体形态的精确控制,从而获得具有特定形状和性能的晶体材料。
石英的晶型转变石英是一种常见的矿物,在自然界中广泛存在。
它在地球上约占地壳的12%。
石英的晶型转变是一个非常有趣的现象,它引起了科学家们的极大兴趣。
晶体是由原子或分子构成的周期性结构,在石英中,它由SiO2分子组成。
石英晶体有两种晶型:α石英和β石英。
α石英是高温下稳定的石英晶型,它的结构是六方最密堆积,具有高对称性。
α石英在573℃以下存在,它具有良好的热稳定性和化学稳定性。
而β石英是低温下稳定的石英晶型,它的结构是三角最密堆积,具有较低的对称性。
β石英在573℃以上存在,它的热稳定性较差,容易转变为α石英。
石英的晶型转变是由于其晶体结构发生改变导致的。
当石英晶体在高温下长时间保持稳定时,其晶体结构会发生变化,从α石英转变为β石英。
这个过程是通过一种特殊的动力学过程——原子重排——实现的。
这个过程可能涉及到SiO4四面体的转动或存在缺陷的区域的移动,使得晶体的对称性下降。
这种重排过程可以自发地发生,也可以通过外力(如压力变化或温度变化)诱导发生。
石英的晶型转变是一个非常有趣的现象,它在材料科学和地球科学中都有广泛的应用。
在材料科学中,石英的晶型转变可用于制备高品质的透明陶瓷和锂离子电池等先进材料。
在地球科学中,石英的晶型转变被用来研究地震诱发的岩石变形和地震波传播等现象。
在总体上,石英的晶型转变是一种非常有趣的现象,它在自然界和人类社会中都发挥着重要的作用。
其研究不仅有助于解决科学难题,而且还具有重要的实际应用价值。
相信在未来的研究中,我们将会深入理解石英晶体结构的转变机理,并利用这一机理制备出更加高性能的材料,为地球科学和材料科学的发展做出更大的贡献。
第二章晶型转变及其控制方法系统中存在的相,可以是稳定、介稳或不稳定的。
其吉布斯自由能如图2–1所示。
当系统的温度、压力或对系统的平衡发生影响的电场、磁场等条件发生改变时,这种介稳或不稳定状态下的自由能会发生改变,相的结构(原子或电子分布)也相应地发生变化。
此外,在一定的条件下,一种稳定相也可以转变成另一种稳定相,此即下文所说的可逆晶型转变。
对某一特定系统而言,相的自由能改变所伴随的结构改变过程,叫做相转变或相变。
图2–1 稳定态、介稳态和不稳定态化学组成相同的固体,在不同的热力学条件下,常会形成晶体结构不同的同质异构体(polymorph)[1, 2]或称为变体(modification),这种现象叫同质多晶或同质多相(polymorphism)[2]现象。
当温度和压力条件变化时,变体之间会发生相互转变,此称为晶型转变。
显然,晶型转变是相变的一种,也是最常见的一种固–固相变形式。
由于晶型转变,晶体材料的力学、电学、磁学等性能会发生巨大的变化。
例如,碳由石墨结构转变为金刚石结构后硬度超强,BaTiO3由立方结构转变为四方结构后具有铁电性。
可见,通过相变改变结构可达到控制固体材料性质的目的。
相律的表达式是自由度f= C–Φ+ 2,C为独立组元(组分)数,Φ为相数,数字2代表温度和压力2个变量。
对于凝聚系统来说,压力的影响可以忽略不计,于是温度成了惟一的外界条件。
在这种情况下,相律可写成f * = C–Φ+ 1,f * 被称为条件自由度。
对于单元(单组分)系统来说,C = 1,f * = 2–Φ。
由于所讨论的系统至少有1个相,所以单元凝聚系统条件自由度数最多等于1,系统的状态仅仅由温度1个独立变量所决定。
于是,在许多情况下,单元系统相变往往用流程图来表示,例如本章§2.3节对BaTiO3晶型转变所采用的表示法。
在另一些场合下,考虑压力变量的影响对讨论问题是有利的。
由于凝聚系统的平衡蒸气压实际上仍比大气压低得多,所以在讨论单元凝聚系统相图时,往往把压力坐标(纵标)加以夸大,画出来的相图中的曲线仅仅表示温度变化时系统中压力变化的大致趋势,这种情况如在本章§2.4~§2.6中所描述的SiO2、ZrO2和Ca2SiO4(C2S)单元系统带有晶型转变的相图。
§2.5 ZrO 2的晶型转变和陶瓷增韧ZrO 2是最耐高温的氧化物之一,它的熔点高达2 953 K 。
ZrO 2还具有良好的热稳定性和优良的高温导电性。
烧结的ZrO 2陶瓷,可以作为超高温耐火材料、高温发热元件、磁流体发电机电极材料以及熔炼某些金属(如钾、钠、铝和铁等)的坩埚等等。
此外,市场上见有添加ZrO 2超细粉的织物[13],据商家介绍其具有某些特殊功能。
ZrO 2有3种变体,常温稳定相为单斜晶型,其晶胞参数为a =5.312 9×10-10 m , b =5.212 3×10-10 m , c =5.147 1×10-10 m , β=1.731 7 rad (99.218º) (PDF , JCPDS, 1974)。
各变体间的转变如下式所示[5]单斜ZrO 21473K 1273K ≈≈ 四方ZrO 22643K立方ZrO 2。
(2–6)图2–8 ZrO 2系统相图的p –T 关系[6]图2–9 ZrO 2的热膨胀曲线[5],Δl /l 为线膨胀率图2–10 ZrO2的差热曲线[5]ZrO2的晶型转变也可用相图(图2–8)来表示。
当温度升高到接近1 473 K时,单斜晶型会转变成四方晶型。
此转变伴随有7%~9%的体积收缩和1.8×104J·mol-1的吸热效应[6, 14](参见图2–9及图2–10)。
此转变属于位移式转变中的马氏体相变[2],转变速度很快。
从热膨胀曲线及差热曲线可以发现,在加热过程中由单斜转变成四方ZrO2的温度(≈1 473 K),和冷却过程中后者转化为前者的温度(≈1 273 K),并不一致。
也就是说,出现了多晶转变中常见的热滞现象。
由此可知,热滞现象不仅能在重构式转变中发生(这点似较易理解,详见上文§2.2中的机理三),也可以在转变速度很快的位移式转变中观察到。
ZrO2在发生位移式相变时,有较大的体积效应,因此它不能在高温下直接使用。
§2.3 BaTiO 3的晶型转变和烧结温度的控制最早的压电陶瓷是BaTiO 3,后来以它为基础衍生出一系列重要的压电材料。
BaTiO 3在不同温度下的晶型转变如式(2–4)所示[7~9]三方单斜278K 四方393K 立方 1 733K六方。
(2–4) §2.4 SiO 2的晶型转变和应用晶态SiO 2有多种变体,它们可分为3个系列,即石英、鳞石英和方石英系列。
在同系列中从高温到低温的不同变体通常分别用α、β和γ表示。
它们之间的转化关系如图2–6所示。
习惯上,把该图中的横向转变,即石英、鳞石英与方石英间的转变,称为一级变体间的转变[5];把图中的纵向转变,即同系列的α、β和γ变体间的转变,称为二级变体间的转变[5],也叫做高低温型转变。
进一步分析可知,SiO 2一级变体间的转变属重构式转变,而它的二级变体间的转变是位移式转变中的一种。
图2–6 SiO2的晶型转变(本书作者对此图作了编辑)[2] SiO2系统相图如图2–7所示。
图2–7 SiO 2系统相图(Fenner, 1913;本书作者修订了此图)[5]从SiO 2相图可看出,当温度达到846 K 时,β–石英应转变为α–石英。
若将α–石英继续加热,到1 143 K 时应转变为α–鳞石英,但是,这一转变速度较慢。
当加热速度较快时,α–石英可能过热,直到1 873 K 时熔融。
如果加热速度较慢,使其在平衡条件下转变,α–石英就可能转变为α–鳞石英,后者可稳定到 1 743 K 。
同样,在平衡条件下,α–鳞石英在1 743 K 会转变为α–方石英,否则也将过热,在1 943 K 下熔融。
不论是α–鳞石英还是α–方石英,当冷却速度不够慢时,都会在不平衡条件下转化为它们自身的低温形态。
这些低温形态(β–鳞石英、γ–鳞石英和β–方石英)虽处于介稳状态,但由于它们转变为稳定状态的速度极慢,实际上可长期保持不变。
例如在耐火材料硅砖中,就存在着β–鳞石英和γ–鳞石英[2]。

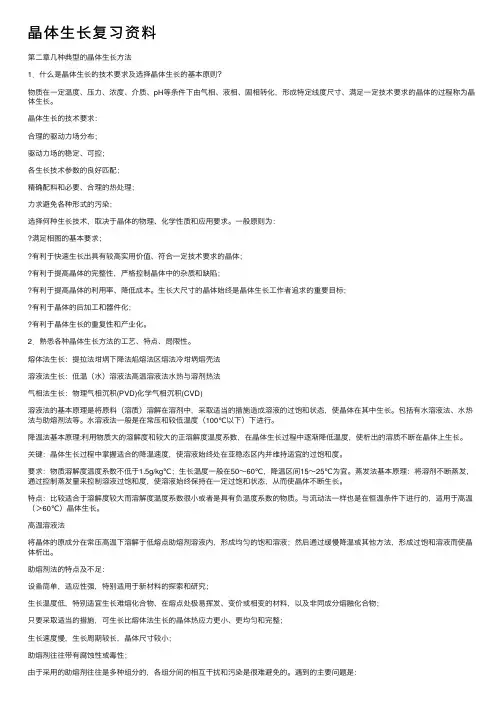

晶体⽣长复习资料第⼆章⼏种典型的晶体⽣长⽅法1.什么是晶体⽣长的技术要求及选择晶体⽣长的基本原则?物质在⼀定温度、压⼒、浓度、介质、pH等条件下由⽓相、液相、固相转化,形成特定线度尺⼨、满⾜⼀定技术要求的晶体的过程称为晶体⽣长。
晶体⽣长的技术要求:合理的驱动⼒场分布;驱动⼒场的稳定、可控;各⽣长技术参数的良好匹配;精确配料和必要、合理的热处理;⼒求避免各种形式的污染;选择何种⽣长技术,取决于晶体的物理、化学性质和应⽤要求。
⼀般原则为:满⾜相图的基本要求;有利于快速⽣长出具有较⾼实⽤价值、符合⼀定技术要求的晶体;有利于提⾼晶体的完整性,严格控制晶体中的杂质和缺陷;有利于提⾼晶体的利⽤率、降低成本。
⽣长⼤尺⼨的晶体始终是晶体⽣长⼯作者追求的重要⽬标;有利于晶体的后加⼯和器件化;有利于晶体⽣长的重复性和产业化。
2.熟悉各种晶体⽣长⽅法的⼯艺、特点、局限性。
熔体法⽣长:提拉法坩埚下降法焰熔法区熔法冷坩埚熔壳法溶液法⽣长:低温(⽔)溶液法⾼温溶液法⽔热与溶剂热法⽓相法⽣长:物理⽓相沉积(PVD)化学⽓相沉积(CVD)溶液法的基本原理是将原料(溶质)溶解在溶剂中,采取适当的措施造成溶液的过饱和状态,使晶体在其中⽣长。
包括有⽔溶液法、⽔热法与助熔剂法等。
⽔溶液法⼀般是在常压和较低温度(100℃以下)下进⾏。
降温法基本原理:利⽤物质⼤的溶解度和较⼤的正溶解度温度系数,在晶体⽣长过程中逐渐降低温度,使析出的溶质不断在晶体上⽣长。
关键:晶体⽣长过程中掌握适合的降温速度,使溶液始终处在亚稳态区内并维持适宜的过饱和度。
要求:物质溶解度温度系数不低于1.5g/kg℃;⽣长温度⼀般在50~60℃,降温区间15~25℃为宜。
蒸发法基本原理:将溶剂不断蒸发,通过控制蒸发量来控制溶液过饱和度,使溶液始终保持在⼀定过饱和状态,从⽽使晶体不断⽣长。
特点:⽐较适合于溶解度较⼤⽽溶解度温度系数很⼩或者是具有负温度系数的物质。
与流动法⼀样也是在恒温条件下进⾏的,适⽤于⾼温(>60℃)晶体⽣长。
药品晶型研究及晶型质量控制指导原则9015 药品晶型研究及晶型质量控制指导原则当固体药物存在多晶型现象,且不同晶型状态对药品的有效性、安全性或质量可产生影响时,应对原料药物、固体制剂、半固体制剂、混悬剂等中的药用晶型物质状态进行定性或定量控制。
药品的药用晶型应选择优势晶型,并保持制剂中晶型状态为优势晶型,以保证药品的有效性、安全性与质量可控。
优势晶型系指当药物存在有多种晶型状态时,晶型物质状态的临床疗效佳、安全、稳定性高等,且适合药品开发的晶型。
由两种或两种以上的化学物质共同形成的晶态物质被称为共晶物,共晶物属晶型物质范畴。
1. 药物多晶型的基本概念描述固体化学药物物质状态,可由一组参量(晶胞参数、分子对称性、分析排列规律、分子作用力、分子构象、结晶水或结晶溶剂等)组成。
当这些参量中的一种或几种发生变化而使其存在有两种或两种以上的不同固体物质状态时,称为多晶型现象(polymorphism)或称同质异晶现象。
通常,难溶性药物易存在多晶型现象。
固体物质是由分子堆积而成。
由于分子堆积方式不同,在固体物质中包含有晶态物质状态(又称晶体)和非晶态物质状态(又称无定型态、玻璃体)。
晶态物质中分子间堆积呈有序性、对称性与周期性;非晶态物质中分子间堆积呈无序性。
晶型物质范畴涵盖了固体物质中的晶态物质状态(分子有序)和无定型态物质状态(分子无序)。
优势药物晶型物质状态可以是一种或多种,故可选择一种晶型作为药用晶型物质,亦可按一定比例选择两种或多种晶型物质的混合状态作为药用晶型物质使用。
2. 晶型样品的制备釆用化学或物理方法,通过改变结晶条件参数可获得不同的固体晶型样品。
常用化学方法主要有重结晶法、快速溶剂去除法、沉淀法、种晶法等;常用物理方法主要有熔融结晶法、晶格物理破坏法、物理转晶法等。
晶型样品制备方法可以采用直接方法或间接方法。
影响晶型物质形成的重要技术参数包括:溶剂(类型、组成、配比等)、浓度、成核速率、生长速率、温度、湿度、光度、压力、粒度等,但随所釆用的方法不同而不同,且由于各种药物的化学结构不同,故形成各种晶型物质状态的技术参数(或条件)亦不同,需要根据样品自身性质合理选择晶型样品的制备方法和条件。
第二章晶型转变及其控制方法系统中存在的相,可以是稳定、介稳或不稳定的。
其吉布斯自由能如图2–1所示。
当系统的温度、压力或对系统的平衡发生影响的电场、磁场等条件发生改变时,这种介稳或不稳定状态下的自由能会发生改变,相的结构(原子或电子分布)也相应地发生变化。
此外,在一定的条件下,一种稳定相也可以转变成另一种稳定相,此即下文所说的可逆晶型转变。
对某一特定系统而言,相的自由能改变所伴随的结构改变过程,叫做相转变或相变。
图2–1 稳定态、介稳态和不稳定态化学组成相同的固体,在不同的热力学条件下,常会形成晶体结构不同的同质异构体(polymorph)[1, 2]或称为变体(modification),这种现象叫同质多晶或同质多相(polymorphism)[2]现象。
当温度和压力条件变化时,变体之间会发生相互转变,此称为晶型转变。
显然,晶型转变是相变的一种,也是最常见的一种固–固相变形式。
由于晶型转变,晶体材料的力学、电学、磁学等性能会发生巨大的变化。
例如,碳由石墨结构转变为金刚石结构后硬度超强,BaTiO3由立方结构转变为四方结构后具有铁电性。
可见,通过相变改变结构可达到控制固体材料性质的目的。
相律的表达式是自由度f= C–Φ+ 2,C为独立组元(组分)数,Φ为相数,数字2代表温度和压力2个变量。
对于凝聚系统来说,压力的影响可以忽略不计,于是温度成了惟一的外界条件。
在这种情况下,相律可写成f * = C–Φ+ 1,f * 被称为条件自由度。
对于单元(单组分)系统来说,C = 1,f * = 2–Φ。
由于所讨论的系统至少有1个相,所以单元凝聚系统条件自由度数最多等于1,系统的状态仅仅由温度1个独立变量所决定。
于是,在许多情况下,单元系统相变往往用流程图来表示,例如本章§2.3节对BaTiO3晶型转变所采用的表示法。
在另一些场合下,考虑压力变量的影响对讨论问题是有利的。
由于凝聚系统的平衡蒸气压实际上仍比大气压低得多,所以在讨论单元凝聚系统相图时,往往把压力坐标(纵标)加以夸大,画出来的相图中的曲线仅仅表示温度变化时系统中压力变化的大致趋势,这种情况如在本章§2.4~§2.6中所描述的SiO2、ZrO2和Ca2SiO4(C2S)单元系统带有晶型转变的相图。
第二章药物多晶型内容提要对于固体制剂、半固体制剂、混悬剂等剂型,应注意药物是否存在多晶型。
因为同一固体药物可因结晶条件、制备工艺不同而得到不同晶型的晶体。
由于药物晶型的不同,其物理化学性质也不同,直接影响药物的质量与药效,因此在新药申报生产过程中,需要进行实验研究。
为此,本章在介绍晶体基本概念与基本规律的基础上,重点阐述药物多晶型的产生与分类、多晶型的制备与鉴定方法、多晶型转变条件与控制、多晶型的理化性质变化、多晶型与药物制剂工艺、生物利用度的关系,为研究药物多晶型奠定理论与实验基础。
第一节药物晶体特性与点阵结构一、药物晶体特性(一)晶体与非晶体固体药物从内部结构质点排列状态可分为晶体与无定形体。
晶体(crystal)是固体药物内部结构中的质点(原子、离子、分子)在空间有规律的周期性排列。
质点排列有规律性反映在三个方面:质点间距离一定、质点在空间排列方式上一定、与某一质点最邻近的质点数(配位数)一定。
质点排列的周期性是指在一定方向上每隔一定距离就重复出现相同质点的排列。
固体药物内部结构中质点无规则排列的固态物质称无定形体(amorphism),或称非晶体。
如图2-1。
(a)晶体(b)非晶体图2-1 晶体与非晶体(二)晶体的特性1.晶体的自范性晶体具有自发地生长成为一个结晶多面体,即以平面作为与周围介质的分界面,称此性质为晶体的自范性。
因此晶体的外表具有整齐、规则的几何外形,无定形体则无此种特征。
2.晶体的各向异性与均匀性(1)各向异性由于晶体内部质点在各个方向上排列的距离不同,其性质也表现出差异。
例如晶体的光学性质如折射率、电学性质如导电系数、力学性质如弹性系数等在不同方向上具有不同的数值,称此为晶体的各向异性。
无定形体是各向同性。
(2)均匀性在宏观情况下,晶体中每一点上的物理性质与化学组成均是一致的。
例如各部分的密度,微观结构上的基本单位(晶胞)在空间排列的规律也是一致的。
称此性质为晶体的均匀性。
第二章晶型转变及其控制方法系统中存在的相,可以是稳定、介稳或不稳定的。
其吉布斯自由能如图2–1所示。
当系统的温度、压力或对系统的平衡发生影响的电场、磁场等条件发生改变时,这种介稳或不稳定状态下的自由能会发生改变,相的结构(原子或电子分布)也相应地发生变化。
此外,在一定的条件下,一种稳定相也可以转变成另一种稳定相,此即下文所说的可逆晶型转变。
对某一特定系统而言,相的自由能改变所伴随的结构改变过程,叫做相转变或相变。
图2–1 稳定态、介稳态和不稳定态化学组成相同的固体,在不同的热力学条件下,常会形成晶体结构不同的同质异构体(polymorph)[1, 2]或称为变体(modification),这种现象叫同质多晶或同质多相(polymorphism)[2]现象。
当温度和压力条件变化时,变体之间会发生相互转变,此称为晶型转变。
显然,晶型转变是相变的一种,也是最常见的一种固–固相变形式。
由于晶型转变,晶体材料的力学、电学、磁学等性能会发生巨大的变化。
例如,碳由石墨结构转变为金刚石结构后硬度超强,BaTiO3由立方结构转变为四方结构后具有铁电性。
可见,通过相变改变结构可达到控制固体材料性质的目的。
相律的表达式是自由度f= C–Φ+ 2,C为独立组元(组分)数,Φ为相数,数字2代表温度和压力2个变量。
对于凝聚系统来说,压力的影响可以忽略不计,于是温度成了惟一的外界条件。
在这种情况下,相律可写成f * = C–Φ+ 1,f * 被称为条件自由度。
对于单元(单组分)系统来说,C = 1,f * = 2–Φ。
由于所讨论的系统至少有1个相,所以单元凝聚系统条件自由度数最多等于1,系统的状态仅仅由温度1个独立变量所决定。
于是,在许多情况下,单元系统相变往往用流程图来表示,例如本章§2.3节对BaTiO3晶型转变所采用的表示法。
在另一些场合下,考虑压力变量的影响对讨论问题是有利的。
由于凝聚系统的平衡蒸气压实际上仍比大气压低得多,所以在讨论单元凝聚系统相图时,往往把压力坐标(纵标)加以夸大,画出来的相图中的曲线仅仅表示温度变化时系统中压力变化的大致趋势,这种情况如在本章§2.4~§2.6中所描述的SiO2、ZrO2和Ca2SiO4(C2S)单元系统带有晶型转变的相图。
控制晶体尺寸的原理
控制晶体尺寸的原理涉及到不同的方法和技术,取决于晶体的性质和应用需求。
以下是一些常见的控制晶体尺寸的原理:
1. 溶液法:在溶液中控制晶体尺寸的原理是调节溶液中的温度、浓度和搅拌速度来控制晶体的生长速率和晶体核的形成。
通过调节这些参数,可以控制晶体的尺寸和形状。
2. 气相法:在气相中控制晶体尺寸的原理是调节气相中的温度、压力和气体流量来控制晶体的生长过程。
通过控制这些参数,可以影响晶体的尺寸和形状。
3. 模板法:在模板法中,先制备具有所需尺寸和形状的模板,然后在模板表面上沉积晶体材料。
晶体的形状和尺寸受到模板表面的限制。
4. 机械法:通过机械加工或割裂晶体来控制晶体尺寸。
这种方法适用于某些块状晶体材料,可以通过机械加工、切割或研磨来改变晶体的尺寸。
5. 界面调控法:通过在晶体生长界面上引入添加剂、控制温度梯度或改变扩散速率等手段,来控制晶体尺寸。
这种方法可以调节晶体的形态和尺寸。
需要注意的是,控制晶体尺寸的原理是一个复杂的过程,可能需要综合应用多个原理和方法,并进行反复试验和优化,以得到所需的晶体尺寸。
