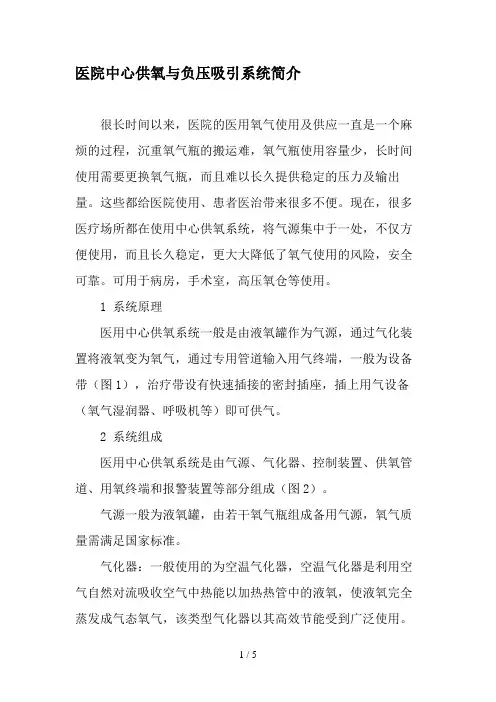

医院中心供氧与负压吸引系统简介很长时间以来,医院的医用氧气使用及供应一直是一个麻烦的过程,沉重氧气瓶的搬运难,氧气瓶使用容量少,长时间使用需要更换氧气瓶,而且难以长久提供稳定的压力及输出量。
这些都给医院使用、患者医治带来很多不便。
现在,很多医疗场所都在使用中心供氧系统,将气源集中于一处,不仅方便使用,而且长久稳定,更大大降低了氧气使用的风险,安全可靠。
可用于病房,手术室,高压氧仓等使用。
1 系统原理医用中心供氧系统一般是由液氧罐作为气源,通过气化装置将液氧变为氧气,通过专用管道输入用气终端,一般为设备带(图1),治疗带设有快速插接的密封插座,插上用气设备(氧气湿润器、呼吸机等)即可供气。
2 系统组成医用中心供氧系统是由气源、气化器、控制装置、供氧管道、用氧终端和报警装置等部分组成(图2)。
气源一般为液氧罐,由若干氧气瓶组成备用气源,氧气质量需满足国家标准。
气化器:一般使用的为空温气化器,空温气化器是利用空气自然对流吸收空气中热能以加热热管中的液氧,使液氧完全蒸发成气态氧气,该类型气化器以其高效节能受到广泛使用。
控制装置包括切换装置、阀门、减压、稳压装置和压力表、压力报警器等。
减压装置:由于直接从气化器输入管道中的氧气压力(一般在0.6~1.0MPa)比大多使用科室实际需要的氧气压力(一般在0.35~0.6MPa)高,氧气由供氧管道到达各科室后需要有减压装置将压力降低,以适应实际使用需要。
供氧管道从控制装置出口开始通过管道输送至各使用终端,一般由铜管、铝管、不锈钢制成。
3 终端终端一般大多连接设备带,设备带上设有氧气插拔式自封快速接头,接头可连接氧气湿化器、呼吸机等,方便快捷且多元化使用。
移动式终端由输送管道连接软管使用。
可在房间内自由移动,适合手术室、ICU、NICU等。
吊塔式终端有升降式和固定式两种,一般由屋顶固定吊下,配备有氧气、麻醉气体等各种气源,以及各种电源接口,适合手术室、ICU、NICU等。
第一章编制说明第1节编制目的本施工组织设计是对##州中心医院负压病房建设工程总体构想和部署,是本工程施工实施的指导性文件,若我公司有幸中标,我们将遵照公司的技术管理程序,在图纸会审之后,按照施工组织设计确定的原则,编制详细的单项工程施工方案,对本工程施工全过程科学管理,保质、保量按期完成合同约定的全部施工任务。
按照招标文件规定的施工组织设计基本内容,我们在编制本施工组织设计时采用文字并结合图表形式说明了各分部分项工程的施工方案、拟投入的主要施工机械设备情况、劳动力安排、物资供应计划等,结合招标工程特点提出切实可行的工程质量、安全生产、文明施工、工程进度、技术组织措施等,同时对关键工序、复杂环节重点提出相应技术措施,如季节性施工技术措施、减少扰民噪音、环境保护等各项措施。
第2节编制依据本施工组织设计作为指导施工的依据,编制时对项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要分部分项工程施工方法、工程质量控制措施、安全生产保证措施、文明施工及环境保护措施、降低成本措施等诸多因素尽可能充分考虑,突出科学性及可行性。
是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济技术文件。
本施工组织设计依据以下几项编制:1、##州中心医院负压病房建设工程竞争性谈判文件。
2、##州中心医院负压病房建设工程施工图纸及清单文件。
3、工程地理位置、现场自然环境、交通及现场总平面条件。
3、依据建设部颁发的《建设工程施工现场管理规定》,《建筑安全生产监督管理规定》,建始县对建筑施工现场相关规定及公司现场管理、安全文明施工要求。
第3节编制原则1、严格遵守现行的技术规范、施工规范和质量评定与验收标准;2、坚持技术先进性、科学合理性、经济适用性与实事求是相结合的原则。
第4节工程施工总目标1、工程质量目标我公司已建立健全质量保证体系,经多年来的有效运行,已达到强化质量过程控制,本工程施工管理将采用ISO-9001-2000国际标准进行的全过程管理,形成横向由土建、安装到协作单位,纵向由项目经理到施工人组全面复盖的质量管理网络。
医院中心供氧与负压吸引系统简介很长时间以来,医院的医用氧气使用及供应一直是一个麻烦的过程,沉重氧气瓶的搬运难,氧气瓶使用容量少,长时间使用需要更换氧气瓶,而且难以长久提供稳定的压力及输出量。
这些都给医院使用、患者医治带来很多不便。
现在,很多医疗场所都在使用中心供氧系统,将气源集中于一处,不仅方便使用,而且长久稳定,更大大降低了氧气使用的风险,安全可靠。
可用于病房,手术室,高压氧仓等使用。
1 系统原理医用中心供氧系统一般是由液氧罐作为气源,通过气化装置将液氧变为氧气,通过专用管道输入用气终端,一般为设备带(图1),治疗带设有快速插接的密封插座,插上用气设备(氧气湿润器、呼吸机等)即可供气。
2 系统组成医用中心供氧系统是由气源、气化器、控制装置、供氧管道、用氧终端和报警装置等部分组成(图2)。
气源一般为液氧罐,由若干氧气瓶组成备用气源,氧气质量需满足国家标准。
气化器:一般使用的为空温气化器,空温气化器是利用空气自然对流吸收空气中热能以加热热管中的液氧,使液氧完全蒸发成气态氧气,该类型气化器以其高效节能受到广泛使用。
控制装置包括切换装置、阀门、减压、稳压装置和压力表、压力报警器等。
减压装置:由于直接从气化器输入管道中的氧气压力(一般在0.6~1.0MPa)比大多使用科室实际需要的氧气压力(一般在0.35~0.6MPa)高,氧气由供氧管道到达各科室后需要有减压装置将压力降低,以适应实际使用需要。
供氧管道从控制装置出口开始通过管道输送至各使用终端,一般由铜管、铝管、不锈钢制成。
3 终端终端一般大多连接设备带,设备带上设有氧气插拔式自封快速接头,接头可连接氧气湿化器、呼吸机等,方便快捷且多元化使用。
移动式终端由输送管道连接软管使用。
可在房间内自由移动,适合手术室、ICU、NICU等。
吊塔式终端有升降式和固定式两种,一般由屋顶固定吊下,配备有氧气、麻醉气体等各种气源,以及各种电源接口,适合手术室、ICU、NICU等。
医院供氧系统改造工程施工组织设计方案目录一、施工管理计划1、主要施工方法;2、投入本工程的主要施工机械设备及主要施工机械的进场计划;3、劳动力安排计划和劳务分包情况表;4、确保工程质量的技术组织措施;5、确保安全生产的技术组织措施;6、确保工期的技术组织措施;7、确保文明施工的技术组织措施;8、施工总进度计划或施工网络图。
二、主要设备性能及参数三。
售后服务承诺施工管理计划总数1.为了科学组织施工,确保系统工程项目按时完成,严格控制工程质量,配合总承包商达到确定的创优目标,树立良好的企业形象,编制本工程安装施工组织设计方案。
2.如果我公司承接本工程,我们将以本工程的安装施工组织设计为原型,进一步征求医院和总包的意见和要求,重新编制一份更加具体完善的工程安装施工组织设计。
一、项目概述1.工程范围:本工程包括医用氧气、负压吸引、医用电源、医用耗材制造、管道安装、配件安装、设备安装、测试和调试,直至所有系统正常使用。
2.工程概况:* * * *医院医用气体工程包括2*10氧气公交站房、2BV5110负压站房、氧气管道及负压管道、医用电源、医用传呼系统的安装调试。
详见工程量清单。
3.工程特点:本工程建筑面积大,覆盖面广,气体种类多,管道走向和管径变化大。
它是一个综合性的燃气管道工程,施工相对复杂,难度较大。
二、编制基础1、施工招标文件及答疑2.本项目的设计图纸3.我公司的企业标准、质量手册、程序文件等相关文件。
4.我公司在其他类似工程中的经验总结5.建设领域的相关法律、法规和地方规定,工程建设强制性条文(以及国家、行业和地方现行规范和标准)。
YY/T0186—94《医疗中心吸引系统通用技术条件》YY/T0187—94医疗中心供氧系统通用技术条件GB1527《拉制铜管》GB14976《拉制不锈钢管》GBJ50235《工业管道工程施工及验收规范》GBJ50236《现场设备及工业管道焊接工程施工及验收规范》GB150钢制压力容器GB3091低压流体输送用镀锌焊接钢管GB191包装、贮存和运输图形标志GB2828逐批检验和计数的抽样程序和抽样表GB8992医用氧气GBJ29-90《压缩空气站设计规范》GB50030-91氧气站设计规范GB706.1-1995《医用电气设备第1部分:一般安全要求》GBJ232-90.92《电气装置安装工程施工及验收规范》招标文件三。

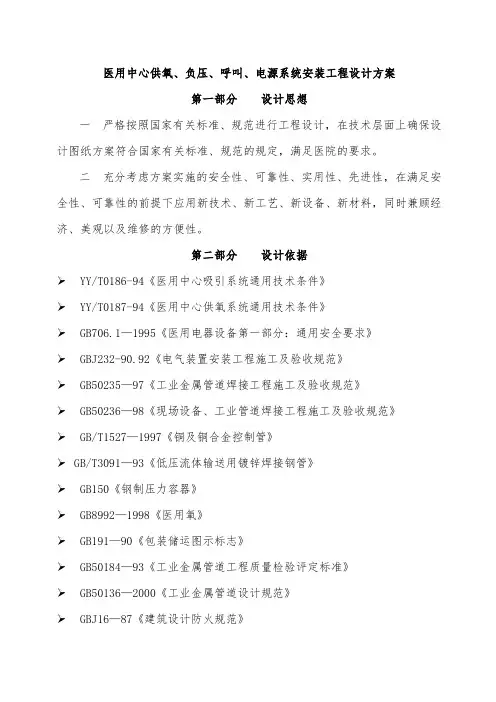

医用中心供氧、负压、呼叫、电源系统安装工程设计方案第一部分设计思想一严格按照国家有关标准、规范进行工程设计,在技术层面上确保设计图纸方案符合国家有关标准、规范的规定,满足医院的要求。
二充分考虑方案实施的安全性、可靠性、实用性、先进性,在满足安全性、可靠性的前提下应用新技术、新工艺、新设备、新材料,同时兼顾经济、美观以及维修的方便性。
第二部分设计依据➢ YY/T0186-94《医用中心吸引系统通用技术条件》➢ YY/T0187-94《医用中心供氧系统通用技术条件》➢ GB706.1—1995《医用电器设备第一部分:通用安全要求》➢ GBJ232-90.92《电气装置安装工程施工及验收规范》➢ GB50235—97《工业金属管道焊接工程施工及验收规范》➢ GB50236—98《现场设备、工业管道焊接工程施工及验收规范》➢ GB/T1527—1997《铜及铜合金控制管》➢GB/T3091—93《低压流体输送用镀锌焊接钢管》➢ GB150《钢制压力容器》➢ GB8992—1998《医用氧》➢ GB191—90《包装储运图示标志》➢ GB50184—93《工业金属管道工程质量检验评定标准》➢ GB50136—2000《工业金属管道设计规范》➢ GBJ16—87《建筑设计防火规范》➢医院提供的病房楼平面图及医院对工程的要求第三部分设计范围一、工程内容(一)中心供氧系统(二)中心吸引系统(三) 医用传呼系统(四)设备带装置(含氧气终端,负压吸引终端,六孔插座,床头灯)。
第四部分设计方案一、中心供氧系统工程设计说明(一)简介医用中心供氧系统由中心氧站、减压装置、管道、阀门及终端氧气快速插座等组成。
中心氧站是整个系统的核心所在,站内的氧气通过管道和减压装置送到各个病区的各个病房的快速插座终端处,然后通过湿化器供病人吸氧,使用起来安全、快捷、方便。
(二)中心氧站根据医院要求以及我公司多年的设计施工经验,并按照YY/T0187-94《医用中心供氧系统通用技术条件》的有关规定,本工程氧气气源由院区氧气汇流排(20瓶)提供。

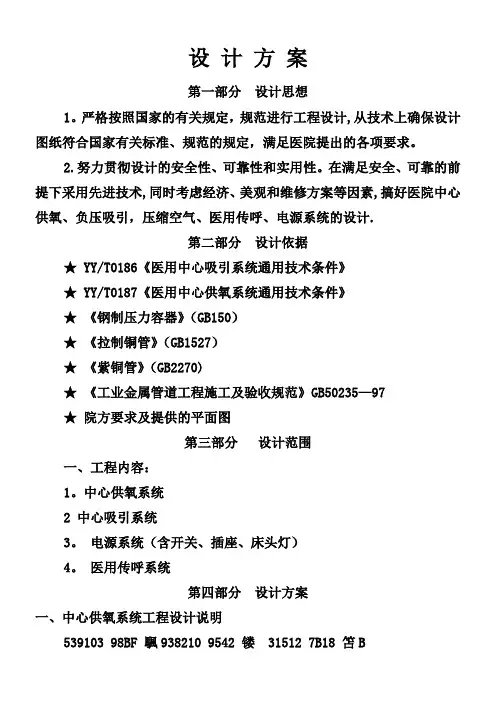

设计方案第一部分设计思想1。
严格按照国家的有关规定,规范进行工程设计,从技术上确保设计图纸符合国家有关标准、规范的规定,满足医院提出的各项要求。
2.努力贯彻设计的安全性、可靠性和实用性。
在满足安全、可靠的前提下采用先进技术,同时考虑经济、美观和维修方案等因素,搞好医院中心供氧、负压吸引,压缩空气、医用传呼、电源系统的设计.第二部分设计依据★ YY/T0186《医用中心吸引系统通用技术条件》★ YY/T0187《医用中心供氧系统通用技术条件》★《钢制压力容器》(GB150)★《拉制铜管》(GB1527)★《紫铜管》(GB2270)★《工业金属管道工程施工及验收规范》GB50235—97★院方要求及提供的平面图第三部分设计范围一、工程内容:1。
中心供氧系统2 中心吸引系统3。
电源系统(含开关、插座、床头灯)4。
医用传呼系统第四部分设计方案一、中心供氧系统工程设计说明539103 98BF 颿938210 9542 镂 31512 7B18 笘B1.供氧管道根据YY/T0187—94标准中4。
2。
2。
1、4。
3。
3和A1.1条规定及有关数据,经设计计算,具体方案如下:1。
1管道规格由氧站送往病房大楼;总管为Ø25×1。
5紫铜管,每个病区内主管道(以下简称横管)选用φ14×1 紫铜管;进入病房内的支管均选用φ8×1紫铜管.1.2管道材质根据YY/T0.87—94标准,供氧系统的管道选材主要脱脂紫铜管,根据我公司多年安装经验及院方要求,本工程供氧系统的管道采用紫铜管 .1.3管道布置氧站至病房楼主管采用尚地沟敷设至病房楼管道井内,直至顶层,每个病区走廊横管沿架设在病区走廊吊顶内,病房内支管及终端,截止阀均安装在铝合金设备带内,这样既整齐又美观。
1。
4管道连接氧气系统为铜材,采用气焊,所有快速插座、维修阀为铜材件.金属密封连接使用寿命长,无其它密封材料的老化之忧,且维修拆卸方便。

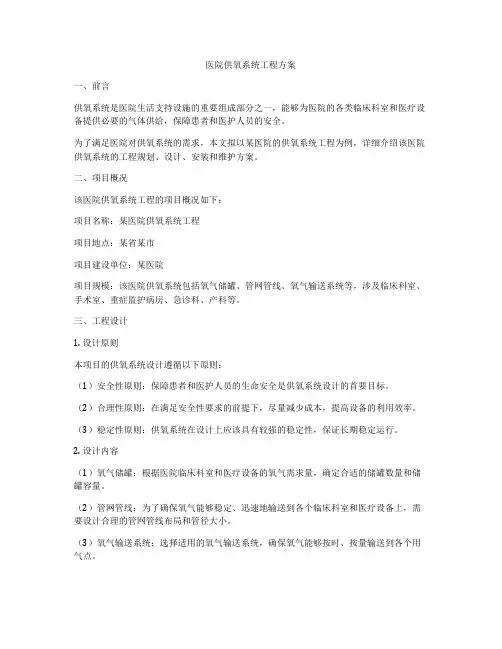

医院供氧系统工程方案一、前言供氧系统是医院生活支持设施的重要组成部分之一,能够为医院的各类临床科室和医疗设备提供必要的气体供给,保障患者和医护人员的安全。
为了满足医院对供氧系统的需求,本文拟以某医院的供氧系统工程为例,详细介绍该医院供氧系统的工程规划、设计、安装和维护方案。
二、项目概况该医院供氧系统工程的项目概况如下:项目名称:某医院供氧系统工程项目地点:某省某市项目建设单位:某医院项目规模:该医院供氧系统包括氧气储罐、管网管线、氧气输送系统等,涉及临床科室、手术室、重症监护病房、急诊科、产科等。
三、工程设计1. 设计原则本项目的供氧系统设计遵循以下原则:(1)安全性原则:保障患者和医护人员的生命安全是供氧系统设计的首要目标。
(2)合理性原则:在满足安全性要求的前提下,尽量减少成本,提高设备的利用效率。
(3)稳定性原则:供氧系统在设计上应该具有较强的稳定性,保证长期稳定运行。
2. 设计内容(1)氧气储罐:根据医院临床科室和医疗设备的氧气需求量,确定合适的储罐数量和储罐容量。
(2)管网管线:为了确保氧气能够稳定、迅速地输送到各个临床科室和医疗设备上,需要设计合理的管网管线布局和管径大小。
(3)氧气输送系统:选择适用的氧气输送系统,确保氧气能够按时、按量输送到各个用气点。
(4)安全保护系统:设计医院供氧系统的安全保护系统,包括氧气泄漏报警装置、氧气浓度检测装置和应急切断装置等。
四、工程施工1. 施工准备(1)施工前的准备工作:在施工前,需做好供氧系统工程的方案审核和审批手续,明确施工单位和监理单位的责任。
(2)施工人员组织:合理组织施工队伍,确保施工人员的专业素质和施工经验。
2. 施工过程(1)氧气储罐的安装:根据设计要求,对氧气储罐进行安装和固定。
(2)管网管线的铺设:按照设计方案,将管网管线沿着预定的管线路线进行布置和焊接。
(3)氧气输送系统的安装:将氧气输送系统进行安装,并进行调试和运行试验,确保其性能良好。

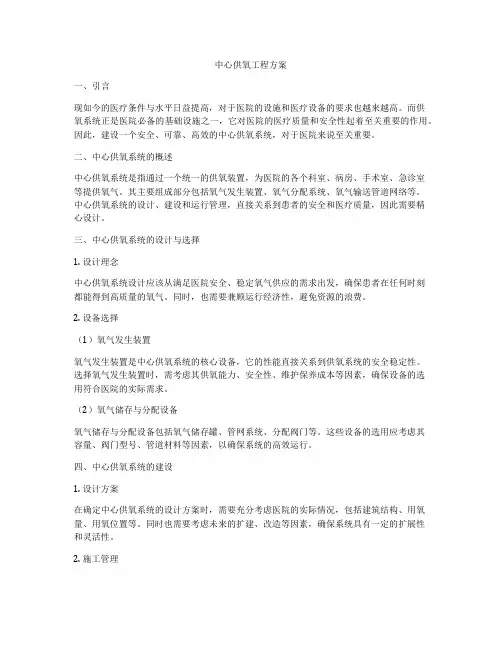

中心供氧工程方案一、引言现如今的医疗条件与水平日益提高,对于医院的设施和医疗设备的要求也越来越高。
而供氧系统正是医院必备的基础设施之一,它对医院的医疗质量和安全性起着至关重要的作用。
因此,建设一个安全、可靠、高效的中心供氧系统,对于医院来说至关重要。
二、中心供氧系统的概述中心供氧系统是指通过一个统一的供氧装置,为医院的各个科室、病房、手术室、急诊室等提供氧气。
其主要组成部分包括氧气发生装置、氧气分配系统、氧气输送管道网络等。
中心供氧系统的设计、建设和运行管理,直接关系到患者的安全和医疗质量,因此需要精心设计。
三、中心供氧系统的设计与选择1. 设计理念中心供氧系统设计应该从满足医院安全、稳定氧气供应的需求出发,确保患者在任何时刻都能得到高质量的氧气。
同时,也需要兼顾运行经济性,避免资源的浪费。
2. 设备选择(1)氧气发生装置氧气发生装置是中心供氧系统的核心设备,它的性能直接关系到供氧系统的安全稳定性。
选择氧气发生装置时,需考虑其供氧能力、安全性、维护保养成本等因素,确保设备的选用符合医院的实际需求。
(2)氧气储存与分配设备氧气储存与分配设备包括氧气储存罐、管网系统、分配阀门等。
这些设备的选用应考虑其容量、阀门型号、管道材料等因素,以确保系统的高效运行。
四、中心供氧系统的建设1. 设计方案在确定中心供氧系统的设计方案时,需要充分考虑医院的实际情况,包括建筑结构、用氧量、用氧位置等。
同时也需要考虑未来的扩建、改造等因素,确保系统具有一定的扩展性和灵活性。
2. 施工管理中心供氧系统建设需要严格遵循相关施工标准和规范,确保设备安装位置合理、管道布置合理、阀门设备正确等。
并且需要配合医院相关部门,确保供氧系统的建设不会对医院日常运行造成干扰。
三、中心供氧系统的运行管理1. 管线巡检对中心供氧系统的管道、阀门、设备等进行定期巡检,发现问题及时处理,确保供氧系统的运行稳定。
2. 风险管理建立中心供氧系统的风险管理机制,对可能发生的故障、事故进行分析,并采取相应的预防措施,降低风险。

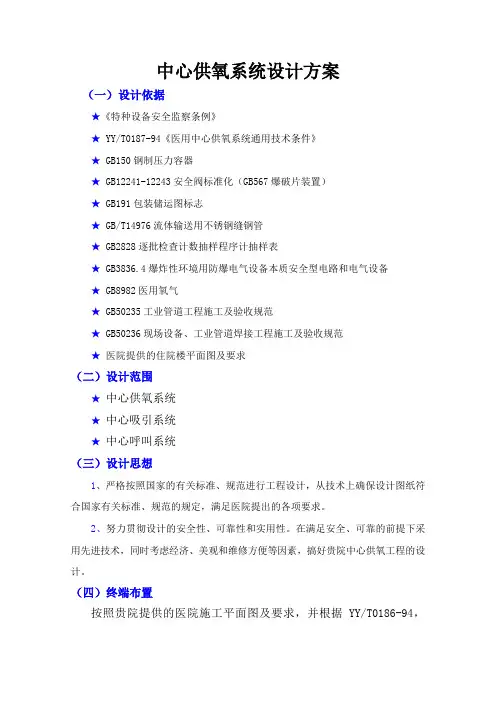

中心供氧系统设计方案(一)设计依据★《特种设备安全监察条例》★YY/T0187-94《医用中心供氧系统通用技术条件》★ GB150钢制压力容器★ GB12241-12243安全阀标准化(GB567爆破片装置)★ GB191包装储运图标志★ GB/T14976流体输送用不锈钢缝钢管★ GB2828逐批检查计数抽样程序计抽样表★ GB3836.4爆炸性环境用防爆电气设备本质安全型电路和电气设备★ GB8982医用氧气★ GB50235工业管道工程施工及验收规范★ GB50236现场设备、工业管道焊接工程施工及验收规范★医院提供的住院楼平面图及要求(二)设计范围★中心供氧系统★中心吸引系统★中心呼叫系统(三)设计思想1、严格按照国家的有关标准、规范进行工程设计,从技术上确保设计图纸符合国家有关标准、规范的规定,满足医院提出的各项要求。
2、努力贯彻设计的安全性、可靠性和实用性。
在满足安全、可靠的前提下采用先进技术,同时考虑经济、美观和维修方便等因素,搞好贵院中心供氧工程的设计。
(四)终端布置按照贵院提供的医院施工平面图及要求,并根据YY/T0186-94,YY/T0187-94标准规范,住院楼一~八层为供氧系统的设计区域。
共设计房间122间,244张床位,安装244只氧气快速插座,244只吸引快速插座,244只床头灯,244只三+二孔电源插座,244只电源开关,8只氧气二级减压箱,8只护士站测压表,8套传呼。
(五)中心供氧系统工程设计说明1、简介医用中心供氧系统由中心供氧站、减压装置、管道、阀门及氧气快速插座终端等组成。
中心供氧站是医用中心供氧系统的核心,站内的氧气通过管道和减压装置输送到各个病区各病房的快速插座终端处,然后通过湿化器供病人吸氧,它使用安全、快捷、方便,是一种近几年迅猛发展的现代化医疗设备。
2、中心供氧站本工程氧站采用瓶氧,设计在室内。
★瓶氧站供氧站供氧方式采用气瓶集中供应,瓶氧站内设置10瓶×2组自动切换装置,配套氧气过滤器二只、一级自动切换控制箱一台、气体自动切换报警箱一台,通过一级自动切换控制箱后到病房装配二级稳压箱;通过二级箱减压后,再通过走廊横管及支管输送到病房终端,最后通过湿化器上的流量调节开关再次减压后供病人吸氧使用。
中心供氧系统设计方案以下是一个针对中心供氧系统的设计方案,旨在提供一个高效、安全和可靠的供氧系统。
1.系统布局:设计一个合理的中心供氧系统布局,包括氧气发生器/液化空分设备(LOX),气体储罐,管道系统和各种配件等。
应尽量将气体储罐和发生器/LOX设备分散放置在不同区域,以防止单点故障。
2.气体供应:选择适当的氧气发生器/LOX设备,确保其能够持续、稳定地提供所需的氧气。
同时,需要考虑到气体供应量的预测和调整,以满足不同患者的需求。
3.管道系统:设计一个高质量和可靠的管道系统,用于将氧气从储罐或发生器传输到各个使用点。
使用高质量的不锈钢管道,以确保在长期使用过程中不会发生泄漏或损坏。
4.气体质量控制:保持氧气的高纯度和高质量非常重要。
安装适当的过滤器和吸收器,以去除气体中的杂质和湿气。
必要时,安装压力调节器和阀门来控制氧气的流量和压力。
5.安全措施:中心供氧系统必须符合相关的安全规定和标准。
安装必要的安全设备,如氧气泄漏报警器和灭火系统。
另外,对操作人员进行培训,使其熟悉系统的操作和紧急情况下的应对措施。
6.备份和维护:设计一个备份系统,以确保在主系统故障时,仍然能够向患者提供持续的氧气供应。
同时,确保定期对系统进行维护和保养,以保持其良好的工作状态。
7.远程监控和控制:利用现代技术,设置远程监控和控制系统,可以实时监测氧气供应和质量,并根据需要进行调整。
这将有助于提高系统的可靠性和效率。
8.病人分配:为了更好地管理氧气供应和确保患者能够及时获得氧气,建议使用一种病人分配系统。
该系统可以根据患者的需求和优先级,自动管理氧气供应,使整个过程更加高效和准确。
综上所述,一个完善的中心供氧系统设计方案需要考虑到系统布局、气体供应、管道系统、气体质量控制、安全措施、备份和维护、远程监控和控制以及病人分配等多个因素。
通过科学合理地设计和实施这些方案,可以确保患者能够及时获得所需的氧气供应,提高治疗效果和患者生活质量。
湛江市第四人民医院医用中心供气系统采购与安装项目技术要求医用中心供氧、负压吸引及传呼系统采购与安装项目总体设计纲要一、设计依据1、湛江第四人民医院设计图纸2、中华人民共和国医药行业标准YY/T0186—94 《医用中心吸引系统通用技术条件》YY/T0187—94 《医用中心供氧系统通用技术条件》3、中华人民共和国国家标准及其他相关标准GB50235-97 《工业金属管道工程施工及验收规范》GB50236-98 《现场设备、工业管道焊接工程施工及验收标准》 GB50316-2000 《工业金属管道设计规范》GB50303-2002 《建筑电气工程施工质量验收规范》GB9706.1-1995 《医用电器设备第一部分:通用安全要求》GB150 《钢制压力容器》GB8982 《医用氧气》GB/T3091-93 《低压流体输送用镀锌焊接钢管》GBJ232-90.92 《电气装置安装工程施工及验收规范》GB16912-1997 《氧气及相关气体安全技术规范》GB/T1527-1997 《铜及铜合金拉制管》QJ173 《基本产品焊接和钎焊通用技术条件》ISO7396:2002 《医用气体管路系统——第一部分:医用压缩气体和真空系统》ISO9170:1999 《医疗气体管路终端设备》ISO32:1977 《医用气瓶——识别的标志》ISO9170-1:1999(E) 《医用气体管路系统使用的终端头》ISO5359:2000 《医用气体系统使用的低压软管装配》HTM2022 《医用气体管路系统设计、安装、检查和验收》4、ISO9001质量体系认证证书GB/T19001-2000(idt ISO9001:2000)标准该质量体系适用于医用“五气(氧、氮、笑、压缩空气、负压吸引)”供给系统和传呼对讲系统的设计、开发、生产、安装和服务二、项目主要概况1、本项目位于湛江第四人民医院老年科一层南病区,共 1个病区、计有 25 张床。
医用中心供氧系统设计方案一、引言。
医用中心供氧系统是医疗机构的重要设施,其设计方案的合理性和科学性直接关系到医疗机构的正常运转和医疗服务的质量。
本文将对医用中心供氧系统的设计方案进行详细阐述,以期为相关医疗机构提供参考和指导。
二、设计原则。
1. 安全性,医用中心供氧系统的设计必须符合相关的安全标准和规定,确保供氧设备和管道的安全可靠,避免发生氧气泄漏和其他安全事故。
2. 可靠性,供氧系统的设计应考虑到医疗机构的实际需求,保证供氧设备的稳定性和可靠性,确保氧气供应的持续性和稳定性。
3. 高效性,供氧系统设计应当充分考虑医疗机构的用氧量和用氧压力,确保供氧设备能够满足医疗机构的实际需求,提高供氧效率。
4. 经济性,在满足安全、可靠和高效的前提下,尽可能降低供氧系统的建设和运行成本,提高资源利用效率。
三、设计要素。
1. 氧气储存设备,医用中心供氧系统的设计中需要考虑氧气的储存设备,包括液氧储罐和气态氧储罐,确保氧气的储存量能够满足医疗机构的日常需求。
2. 氧气输送管道,供氧系统的设计需考虑氧气输送管道的布局和设计,确保输送管道的安全可靠,避免氧气泄漏和管道堵塞等问题。
3. 氧气输送设备,医用中心供氧系统需要配备氧气输送设备,包括氧气输送管路、氧气流量调节器、氧气面罩等,确保氧气能够准确、安全地输送到患者身边。
4. 氧气监测设备,供氧系统设计中需要考虑氧气监测设备的配置,确保能够及时监测氧气的压力和纯度,避免因氧气质量不达标而影响医疗服务的正常进行。
四、设计流程。
1. 调研分析,首先需要对医疗机构的实际情况进行调研分析,包括用氧量、用氧压力、用氧时间等方面的数据收集和分析,为供氧系统的设计提供依据。
2. 设计方案制定,在调研分析的基础上,制定医用中心供氧系统的设计方案,包括氧气储存设备的选型、氧气输送管道的布局、氧气输送设备的配置等内容。
3. 设备采购安装,根据设计方案,进行供氧设备的采购和安装工作,确保供氧系统的设备能够按照设计方案进行布置和安装。
病房中心供氧设计方案病房中心供氧设计方案一、方案背景和目标病房中心供氧是医疗机构中非常重要的设施之一,它为患者提供氧气以维持生命,减少疾病的相关并发症。
本设计方案旨在为病房中心供氧提供一个安全、可靠、高效的系统,能够满足患者的供氧需求。
二、设计要点1. 设计合理的供氧系统布置,确保供氧管道到达每一个病房,同时维持较低的压力损失;2. 选择可靠的供氧设备,包括气源设备、压缩机、氧气装置等;3. 确保供氧系统的安全性,包括防火、防爆等措施;4. 配备完善的监控和报警系统,及时发现供氧系统的异常情况,并采取相应措施;5. 设计合理的供氧管道布置,避免管道破损和交叉感染的风险;6. 考虑供氧系统的可扩展性和维护性,方便日后的改造和维护工作。
三、主要技术方案1. 供氧系统主要由气源设备、压缩机、氧气装置和供氧管道组成。
气源设备为供氧系统提供氧气,压缩机通过增压将氧气输送到氧气装置中,氧气装置利用分子筛技术将氧气从空气中分离出来,然后输送给病房。
2. 供氧管道的布置应考虑到供氧的整体需求和特定病房的需求。
在主干管道中设置过滤器、减压阀和流量计等设备,以确保供氧的纯正度、稳定性和流量。
3. 供氧系统需要配备监控和报警系统,监测氧气的浓度、压力和流量等指标,并能在异常情况下发出警报信号。
报警系统应与中央监控系统相连,以便及时处理。
4. 供氧系统应配备多元备份系统,确保供氧的连续性。
当一个系统发生故障时,其他备份系统会自动接管并保持供氧正常。
五、预期效果通过本设计方案的实施,病房中心供氧系统将达到以下效果:1. 供氧系统的布置合理,覆盖到每一个病房,无死角;2. 供氧系统的不间断供氧能力强,保障患者的供氧需求;3. 供氧系统的安全性得到充分保证,减少事故和意外的发生;4. 供氧系统的监控和报警系统能够及时发现异常情况,减少人工巡视的工作量;5. 供氧系统的可扩展性和维护性良好,方便日后的改造和维护工作。
六、总结病房中心供氧设计方案旨在为患者提供一个安全、可靠、高效的供氧系统,确保患者能够得到及时且稳定的供氧。
医院中心供氧及负压吸引床头配件及呼叫施工组织方案一、投标产品的品牌、型号、配置二、详细技术指标和参数(一)液氧站房以及气体管道系统配置说明1、液氧站房配置说明根据医院用氧量的需求,选用2台15立方(0.8MPa)的医用液氧贮槽作为主供氧源,并配以相应的汽化器2台(200Nm3/h)、减压稳压装置等,保证院方的用气需求,并留有余量。
工作方式:液氧通过汽化器汽化成气体后经管道送各主道、副管道、支管道、直至终端用氧处。
氧气输送管道:连接中心供氧站及各用气终端,其主管、副管、支管、管路连接件、附件及阀门均采用优质耐氧化不锈钢(OCr19Ni10)。
完全符合《医用中心供氧系统通用技术条件》(YY/T0187-94)、《钢制压力容器》(GB150)、《流体输送用不锈钢无缝钢管》GB/T14976-2002、《现场设备、工业管道焊接工程施工及验收规范》(GB236)、《医用气体工程技术规范》(GB50751-2012)、《氧气站设计规范》(GB50030)等有关国家标准的要求,并经除油处理,采用氩弧焊焊接,无泄漏,保证稳压供氧2、气体管道系统配置说明(1)、医用氧气管道系统技术要求:①系统在最高工作压力时每小时泄漏率≤0.5%;②最远管道压力损失<10%;③氧气管内的气体流速≤10m/s;④终端流量:≥10L/min;⑤终端输出压力:0.2-0.5Mpa(可调);⑥氧气管道接地电阻<10Ω。
(2)、医用真空吸引管道系统技术要求:①负压调节范围:-0.02Mpa ~ -0.07Mpa②平均小时增压率≤1.8%/H;③终端流量:≥30L/min;④系统接地电阻:<10Ω;⑤电控柜绝缘电阻值:>2MΩ。
(3)、管道材质:氧气管采用不锈钢管、吸引管道采用不锈钢管,设备带内部采用紫铜管。
3、液氧贮槽主要技术参数如下:型号:CFL-5/8 (中集圣达因)容器类别: II类介质:液氧设计温度:内胆:-196 ℃外胆:50 ℃设计压力:0.84 MPa 外胆:-0.1 MPa最高工作压力:0.8 MPa 外胆:-0.1 MPa容积:15 m3 有效容积:15 m3材料:内胆:S30408 外胆:Q345R规格:内胆:ø3412×9672×17 外胆:ø3916×12352×20重量:内胆:1950 Kg 总重:7940 Kg夹层保温材料:T-60D型珠光砂填充量:>30.3 m3内胆气压试验:介质:氮气试验压力:1.06MPa内胆内管材料:S30408阀门;低温不锈钢截止阀封结真空度:≤2Pa液氧贮槽设计图样如下:4、温空式汽化器(1)、主要技术参数如下:型号: DKQ-200Nm3/h (四川空分)气化量: 200Nm3/h工作压力: 0.8 MPa加热方式:空气固定方式:钢筋混凝土预埋件(2)、结构特点:本系列汽化器为立式结构,采用新型的星型翅片管联接而成,独特的"梁"式联接提高了负载能力及整体刚性,使其具有结构美观坚固,使用寿命长,换热效果佳,维护操作简单等优点,每个铝合金翅片管有8个导热翅片,其两端间距为160~200MM,大大提高汽化性能并加快了融霜速度。
市第四人民医院医用中心供气系统采购与安装项目技术要求医用中心供氧、负压吸引及传呼系统采购与安装项目总体设计纲要一、设计依据1、第四人民医院设计图纸2、中华人民国医药行业标准YY/T0186—94 《医用中心吸引系统通用技术条件》YY/T0187—94 《医用中心供氧系统通用技术条件》3、中华人民国标准及其他相关标准GB50235-97 《工业金属管道工程施工及验收规》GB50236-98 《现场设备、工业管道焊接工程施工及验收标准》GB50316-2000 《工业金属管道设计规》GB50303-2002 《建筑电气工程施工质量验收规》GB9706.1-1995 《医用电器设备第一部分:通用安全要求》GB150 《钢制压力容器》GB8982 《医用氧气》GB/T3091-93 《低压流体输送用镀锌焊接钢管》GBJ232-90.92 《电气装置安装工程施工及验收规》GB16912-1997 《氧气及相关气体安全技术规》GB/T1527-1997 《铜及铜合金拉制管》QJ173 《基本产品焊接和钎焊通用技术条件》ISO7396:2002 《医用气体管路系统——第一部分:医用压缩气体和真空系统》ISO9170:1999 《医疗气体管路终端设备》ISO32:1977 《医用气瓶——识别的标志》ISO9170-1:1999(E) 《医用气体管路系统使用的终端头》ISO5359:2000 《医用气体系统使用的低压软管装配》HTM2022 《医用气体管路系统设计、安装、检查和验收》4、ISO9001质量体系认证证书GB/T19001-2000(idt ISO9001:2000)标准该质量体系适用于医用“五气(氧、氮、笑、压缩空气、负压吸引)”供给系统和传呼对讲系统的设计、开发、生产、安装和服务二、项目主要概况1、本项目位于第四人民医院老年科一层南病区,共1个病区、计有25 床。
2、本项目包括:医用中心供氧系统;医用负压吸引系统;医用气电终端系统;医用对讲传呼系统。
空调供氧负压吸引系统工程施工组织设计及对策1. 引言本文档旨在提供一个关于空调供氧负压吸引系统工程施工组织设计及对策的概述。
该系统被广泛应用于建筑物和公共场所,以确保室内空气的质量和安全。
2. 工程施工组织设计2.1 施工计划在进行空调供氧负压吸引系统工程施工之前,必须制定详细的施工计划。
该计划应包括施工阶段、各个工作任务的时间表、人力资源分配以及必要的材料和设备准备。
2.2 施工队伍组织一支高效的施工队伍是确保项目成功的关键。
招募具有相关经验和技能的工程师和技术人员,并提供相应的培训,以确保他们能够有效地完成施工任务。
2.3 施工安全施工期间应重视施工安全。
制定详细的安全方案,包括安全培训和设备防护措施,并确保所有工作人员严格遵守安全规定。
定期进行安全检查和排查隐患,及时采取措施进行纠正。
2.4 施工进度控制对施工进度进行有效的控制是保证项目按时完成的关键。
制定合理的工期计划,每日进行进度跟踪和记录,及时发现和解决施工延误问题。
3. 对策3.1 质量控制在施工过程中,应严格按照设计要求、相关标准和规范进行操作。
每个施工阶段都应进行质量检查和验收,确保施工质量达到预期标准。
3.2 环境保护施工期间应采取措施减少对环境的影响。
严格控制废弃物处理,合理使用资源,减少施工过程中的污染和浪费。
3.3 问题解决在施工过程中可能会遇到各种问题,及时解决问题对项目的顺利进行至关重要。
建立有效的沟通渠道和问题反馈机制,确保问题能够及时得到解决。
4. 结论通过合理的工程施工组织设计及对策,可以确保空调供氧负压吸引系统工程的顺利进行并达到预期的效果。
在施工过程中,应严格按照相关规范和标准进行操作,注重施工安全和质量控制,同时注意环境保护。
及时解决问题并做好沟通与反馈也是关键因素。
湛江市第四人民医院医用中心供气系统采购与安装项目技术要求医用中心供氧、负压吸引及传呼系统采购与安装项目总体设计纲要一、设计依据1、湛江第四人民医院设计图纸2、中华人民共和国医药行业标准YY/T0186—94 《医用中心吸引系统通用技术条件》YY/T0187—94 《医用中心供氧系统通用技术条件》3、中华人民共和国国家标准及其他相关标准GB50235-97 《工业金属管道工程施工及验收规范》GB50236-98 《现场设备、工业管道焊接工程施工及验收标准》 GB50316-2000 《工业金属管道设计规范》GB50303-2002 《建筑电气工程施工质量验收规范》GB9706.1-1995 《医用电器设备第一部分:通用安全要求》GB150 《钢制压力容器》GB8982 《医用氧气》GB/T3091-93 《低压流体输送用镀锌焊接钢管》GBJ232-90.92 《电气装置安装工程施工及验收规范》GB16912-1997 《氧气及相关气体安全技术规范》GB/T1527-1997 《铜及铜合金拉制管》QJ173 《基本产品焊接和钎焊通用技术条件》ISO7396:2002 《医用气体管路系统——第一部分:医用压缩气体和真空系统》ISO9170:1999 《医疗气体管路终端设备》ISO32:1977 《医用气瓶——识别的标志》ISO9170-1:1999(E) 《医用气体管路系统使用的终端头》ISO5359:2000 《医用气体系统使用的低压软管装配》HTM2022 《医用气体管路系统设计、安装、检查和验收》4、ISO9001质量体系认证证书GB/T19001-2000(idt ISO9001:2000)标准该质量体系适用于医用“五气(氧、氮、笑、压缩空气、负压吸引)”供给系统和传呼对讲系统的设计、开发、生产、安装和服务二、项目主要概况1、本项目位于湛江第四人民医院老年科一层南病区,共 1个病区、计有 25 张床。
中心供氧系统工程安装方案一、项目概况中心供氧系统是医院的重要设备之一,是为患者提供氧气的重要系统,也是医疗设施的标配。
中心供氧系统一般包括空气分离装置、氧气管道系统、氧气储罐、氧气监测系统等。
该系统的安装工程需要充分考虑医院的用氧需求,以及安全、稳定、高效、经济等方面的要求。
二、安装设计1. 设备选型:根据医院的用氧需求量、用氧点的位置等因素,选择适合的空气分离装置、储氧罐、管道系统等设备。
同时需考虑设备的品牌、品质、性能等因素,以确保系统的安全可靠。
2. 设备布局设计:合理设计设备的布局,充分考虑氧气管道的连接、设备的通风散热等因素。
同时需要考虑到美观、卫生、便于维护等因素。
3. 系统容量设计:根据医院的床位数量、手术室数量、急诊室数量等因素,确定中心供氧系统的容量,确保系统能够满足医院的用氧需求。
4. 安全防护设计:在安装设计过程中,需要充分考虑到系统的安全防护措施,包括氧气泄漏报警系统、火灾报警系统、烟气排放系统等。
5. 防护设施设计:在氧气储罐的周围设置防护设施,防止外部机械损伤,确保系统的安全运行。
6. 管道敷设设计:根据医院实际情况,设计合理的管道敷设方案,避免与其他管道、线路的冲突,确保系统的正常运行和维护。
三、安装施工1. 安装前准备:在施工前需要对设备、材料等进行验收,确保其符合规定标准,并且做好相关施工文件的备案。
2. 施工技术:施工人员需要具备相关的安装技术,熟悉设备的安装方法和流程,确保安装质量。
同时需要按照相关规范和标准进行施工,并做好相关施工记录和报验报告。
3. 安全施工:施工过程中需要遵守安全操作规范,做好安全保护措施,保障施工人员的人身安全。
4. 质量控制:施工完成后需进行设备的功能测试,确保系统运行正常,且无泄漏、无故障。
并做好相关文件的整理和归档。
5. 通电调试:系统安装完成后,需对设备进行通电调试,确保系统运行正常,并达到设计要求。
四、验收及使用1. 系统验收:系统安装完成后,需进行相关验收工作,包括设备的功能验收、气体泄漏检测、安全防护验收等。
湛江市第四人民医院
医用中心供气系统米购与安装项目
技
术
要
医用中心供氧、负压吸引及传呼系统采购与安装项目总体设计纲要、设计依据
1、湛江第四人民医院设计图纸
2、中华人民共和国医药行业标准
YY/T0186—94 《医用中心吸引系统通用技术条件》
YY/T0187—94 《医用中心供氧系统通用技术条件》
3、中华人民共和国国家标准及其他相关标准
GB50235-97 《工业金属管道工程施工及验收规范》
GB50236-98 《现场设备、工业管道焊接工程施工及验收标准》
GB50316-2000 《工业金属管道设计规范》
GB50303-2002 《建筑电气工程施工质量验收规范》
GB9706.1-1995 《医用电器设备第一部分:通用安全要求》
GB150 《钢制压力容器》
GB8982 《医用氧气》
GB/T3091-93 《低压流体输送用镀锌焊接钢管》
GBJ232-90.92 《电气装置安装工程施工及验收规范》
GB16912-1997 《氧气及相关气体安全技术规范》
GB/T1527-1997 《铜及铜合金拉制管》
QJ173 《基本产品焊接和钎焊通用技术条件》
ISO7396 :2002 《医用气体管路系统——第一部分:医用压缩气体和
真空系统》
ISO9170:1999 《医疗气体管路终端设备》
ISO9170-1:1999(E) 《医用气体管路系统使用的终端头》
ISO5359: 2000 《医用气体系统使用的低压软管装配》
HTM2022 《医用气体管路系统设计、安装、检查和验收》
4、ISO9001质量体系认证证书
GB/T19001-2000 (idt ISO9001 : 2000)标准
该质量体系适用于医用“五气(氧、氮、笑、压缩空气、负压吸引) ”供给系统和传呼对讲系统的设计、开发、生产、安装和服务
二、项目主要概况
1、本项目位于湛江第四人民医院老年科一层南病区,共1个病区、计有.25
张床。
2、本项目包括:医用中心供氧系统;医用负压吸引系统;医用气电终端系统;
医用对讲传呼系统。
三、总的设计原则
安全性--医用气体管路系统的安全性依赖四个基本方面:
1、一致性:同种气体使用,保证互换;
2、唯一性:不同气体使用保证不可互换;每种医用气体由一个独立系统提
供,互相之间没有任何交叉连接。
3、连续性:气体供应不可间断;
4、气源质量:在任何情况下,符合所标示的医用气体质量要求。
四、项目总体目标
1、项目总体质量目标达到优良
2、项目总体交付验收一次合格
医用中心供氧、负压吸引及传呼系统
采购与安装项目总体设计技术方案
一、技术方案及内容
1、中心供氧系统
1)设计基本要求必须保证医疗用氧供气不间断;必须保证医疗用氧用气压力和流量;必须保证医疗用氧的安全。
2)技术方案和流程氧站输出的氧气,经主管道进入病房楼中心供气管井,经氧气二级稳压箱稳流后由支管进入各层,以确保氧气按标准减压至0.4MPa 后稳定输出,保证持续稳定的供氧。
管材均选用脱脂紫铜管
3)技术指标
氧气流量> 50mVh
终端压力0.2~0.4MPa (可调)
2、负压吸引系统
1)技术方案负压吸引站由水环式真空泵、真空罐、自动控制仪、真空电磁阀、真空截止阀、水循环系统、气水分离系统等组成,将真空罐及系统抽至-0.04〜-0.07 MPa 后,通过主管道进入管井,由各层支管通向各层走廊后进入各病房吸引气体终端。
管材均选用符合GB3091要求的镀锌钢管
3、医用传呼对讲系统
1 )系统组成
传呼对讲系统由主机、显示屏及分机等组成。
系统采用一级管理,即主机管理分机。
主机放置在护士站,分机安装在设备带上,显示屏安装于走廊吊顶下
主机:放置在护士站(薄膜式触摸按键面板)可与分机双向呼
叫,双工通话;多功能显示窗口, 可显示呼叫的分机号、呼叫顺
序及时间等;通过主机可设定护理级别,在线编号,调节振铃
音乐及音量,时间设定,人工广播;系统可进行自动检测,便
于故障判断。
分机:放置在病床(带呼叫手柄)
分机安装在病员床头,可呼叫主机,播放广播。
有多种型号分机供用户选择, 外观新颖,设计独特,内装、外装及暗装三种安装方式供用户根据自己的需要进行选择。
2)技术参数
主机谷量:110 门(可以根据需要扩容到110门并编码)
最长通讯距离:800 米
电源:AC220V 50HZ
静态功耗:v 20W
频率响应:300 〜5000Hz
双向传呼双向对讲:2床
语音清晰,呼号准确
系统对医用氧气系统无干扰
分机待机电流:<300uA
分机通话电流:< 60mA
总线电压:25V
工作条件:环境温度0—40C相对湿度w 80%
主机外观尺寸:590 x 390x 38mm
主机重量:约5kg
3)主要性能
双向呼叫,双向通话;
三级护理指示,二次呼叫;
手柄免提,防水功能;
铃声可调,电源自控;
电话功能,多型终端。
4)主要功能
传呼对讲系统采用总线制,具有双向呼叫、双向对讲、呼叫储存、优先报警、病区通播、走廊复位等功能。
(1)声光报警:当病人呼叫报警时,主机除具有报警声外,还能显示报警床位号,在有多个床位报警时也可以同时在主机上显示出来。
显示屏在没有报警时,显示时间;在有报警时,显示床位号。
(2)优先报警:特护优先,当有优先级报警时,可以抢在普通床位前进行处理
3)双向对讲:除病人呼叫主机进行对讲外,护士亦可以选择任一病人进行通话。
(4)病区通播:可以同时向所有床位广播。
(5)床位自检:可以自动检查每个房间内的床位数量及在病区内的编排号码。
(6)呼叫存储,数字显示。
(7)走廊显示屏轮番显示呼叫序号、床位号。
(8)故障自检报警,数字显示。
(9)无中断呼叫。
(10)主机、分机均可复位清除。
(11)广播群呼。
(12)卫生间呼叫。
(13)医疗辅助用房呼叫:辅助用房为医生值班室,医生办公室、护士长办公室、库房等。
5)走廊显示屏具备以下功能:数显屏平时显示时间,呼叫时显示分机号,呼叫时相应病员卡指示灯亮,设复位按钮多处,用以清除呼叫。
6)终端(装在病员床头)具备以下功能:
主机容量:110 门。
可根据院方要求进行扩容到110门与编码。
线路:采用国标线。
4、中间设备
1)氧气站、吸引站通向各终端的管网系统采用脱脂紫铜管、镀锌钢管及优质管件,氧气管路走向与负压管路走向相同并共架安装, 终端内采用优质脱脂紫铜管。
2)为了便于维修,各气体管道设维修开关
5、医用气电设备带
1)医用气电设备带在病房采用通长壁面敷设,每条医用气电设备带上按需要配备不同的气体快速接头、对讲传呼、床头灯、电源插座、开关漏电开关等。
2)气体终端采用高密封不锈钢快速接头,即插即拔,方便可靠,气体出口标志清楚,以国际标准色区分不同气源,并具有不可互换性。
6、管道直径
理论计算的管道直径应根据管道的沿程损失、局部阻力损失、终端平均使用率、总用气量等因素进行修正,而最主要的是参考病床数相近的医院实际使用情况决定,按照配置最优的原则,最终取值。
1)氧气管路配置
氧气支管路:?16X 1,脱脂紫铜管;
氧气病房管路:?8X 1,脱脂紫铜管。
2)吸引管路配置
吸引支管路:DN25 ,热镀锌钢管;
吸引病房管路:?1O X 1,脱脂紫铜管。
7、设备带电源插座和床头灯
主要技术要求:
1)每床设单相交流220V三孔、二孔组合多功能电源插座
2)每床设单相交流220V床头灯一套(根据需要)
3)床头灯和多功能电源插座对医用氧气系统和传呼对讲系统不构成矛盾
4)床头灯和多功能电源插座造型美观、经济耐用
5)每个房间设立独立漏电保护开关装置,确保用电安全。
、湛江第四人民医院医用气体系统配置方案
一层:病房25 床
共配置25组氧气终端、25组吸引终端、5套维修开关、25 套传呼分机、100套电源插座、5套漏电开关、25套床头灯、25套电源开关。
合计:25组氧气终端、25组吸引终端、25 套传呼分机、100套电源插座、5套漏电开关、25套床头灯、25 套电源开关。
