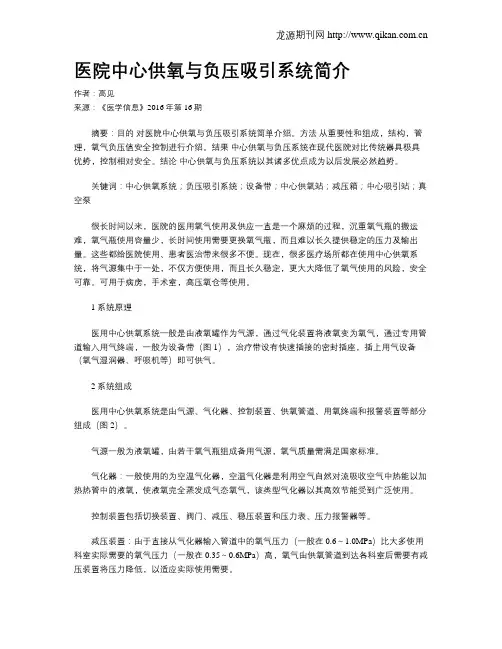

医院中心供氧与负压吸引系统简介作者：高见来源：《医学信息》2016年第16期摘要：目的对医院中心供氧与负压吸引系统简单介绍。

方法从重要性和组成，结构，管理，氧气负压值安全控制进行介绍。

结果中心供氧与负压系统在现代医院对比传统器具极具优势，控制相对安全。

结论中心供氧与负压系统以其诸多优点成为以后发展必然趋势。

关键词：中心供氧系统；负压吸引系统；设备带；中心供氧站；减压箱；中心吸引站；真空泵很长时间以来，医院的医用氧气使用及供应一直是一个麻烦的过程，沉重氧气瓶的搬运难，氧气瓶使用容量少，长时间使用需要更换氧气瓶，而且难以长久提供稳定的压力及输出量。

这些都给医院使用、患者医治带来很多不便。

现在，很多医疗场所都在使用中心供氧系统，将气源集中于一处，不仅方便使用，而且长久稳定，更大大降低了氧气使用的风险，安全可靠。

可用于病房，手术室，高压氧仓等使用。

1 系统原理医用中心供氧系统一般是由液氧罐作为气源，通过气化装置将液氧变为氧气，通过专用管道输入用气终端，一般为设备带（图1），治疗带设有快速插接的密封插座，插上用气设备（氧气湿润器、呼吸机等）即可供气。

2 系统组成医用中心供氧系统是由气源、气化器、控制装置、供氧管道、用氧终端和报警装置等部分组成（图2）。

气源一般为液氧罐，由若干氧气瓶组成备用气源，氧气质量需满足国家标准。

气化器：一般使用的为空温气化器，空温气化器是利用空气自然对流吸收空气中热能以加热热管中的液氧，使液氧完全蒸发成气态氧气，该类型气化器以其高效节能受到广泛使用。

控制装置包括切换装置、阀门、减压、稳压装置和压力表、压力报警器等。

减压装置：由于直接从气化器输入管道中的氧气压力（一般在0.6～1.0MPa）比大多使用科室实际需要的氧气压力（一般在0.35～0.6MPa）高，氧气由供氧管道到达各科室后需要有减压装置将压力降低，以适应实际使用需要。

供氧管道从控制装置出口开始通过管道输送至各使用终端，一般由铜管、铝管、不锈钢制成。

医用中心供氧系统介绍一、原理：二、组成部分：1.压缩空气机组：负责将大气中的空气进行压缩，并向后续处理设备输送。

2.分子筛干燥器：用于除去压缩空气中的水分和杂质。

3.气体分离装置：将压缩空气中的氧气和氮气分离，以提供纯净的氧气。

4.氧气储气罐：贮存氧气，并确保供氧系统中气体的稳定压力。

5.气体过滤装置：对氧气进行进一步过滤和净化，确保氧气的纯度和无菌性。

6.氧气输送管道和终端设备：将氧气输送到病房或手术室，并通过各种终端设备供患者使用。

三、安装：1.设计阶段：根据医疗机构的具体需求，确定供氧系统的容量和布局，确保系统能够满足医疗机构的氧气需求。

2.安装位置：供氧系统最好安装在干燥、通风良好的区域，并远离可能引起火灾的设备。

3.安装要求：应遵循相关的安装标准，确保供氧系统的安装质量和安全性。

4.管道连接：压缩空气机组、分子筛干燥器、气体分离装置、气体储气罐等设备之间应进行正确可靠的管道连接。

四、使用注意事项：1.定期维护：对供氧系统的各个组成部分进行定期维护和保养，以保证其正常运行。

2.氧气管道检查：定期检查和清洁氧气管道，避免积尘和堵塞。

3.系统监控：设置供氧系统的监控装置，及时发现和解决可能发生的问题。

4.安全阀控制：为了保护供氧系统及其使用者，应设置氧气供应压力的安全阀控制。

5.应急措施：针对供氧系统可能出现的故障或意外事故，制定相应的应急措施和逃生计划。

6.监管要求：严格遵守相关法规和医疗机构的管理规章制度，确保供氧系统的安全和可靠运行。

综上所述，医用中心供氧系统是医疗机构中必不可少的设备，它能够稳定地为患者提供氧气治疗，并确保氧气的纯度和无菌性。

安装和使用该系统时，需要严格按照相关的标准和规定来操作，以确保系统的正常运行和患者的安全。

最后，系统的定期维护和保养是确保其正常运行的关键，医疗机构应加强对供氧系统的监管和管理。

医用中心吸引系统、医用中心供氧系统产品技术审评规范（2016年版）（征求意见稿）本规范旨在指导和规范医用中心吸引系统、医用中心供氧系统产品的技术审评工作，帮助审评人员理解和掌握该类产品原理/机理、结构、性能、预期用途等内容，把握技术审评工作基本要求和尺度，对产品安全性、有效性作出系统评价。

本规范所确定的核心内容是在目前的科技认识水平和现有产品技术基础上形成的。

因此，审评人员应注意其适宜性，密切关注适用标准及相关技术的最新进展，考虑产品的更新和变化。

本规范不作为法规强制执行，不包括行政审批要求。

但是，审评人员需密切关注相关法规的变化，以确认申报产品是否符合法规要求。

一、适用范围本规范适用于医用中心吸引系统、医用中心供氧系统。

《医疗器械分类目录》中管理类别为Ⅱ类，分类代号为6856。

二、技术审查要点（一）产品名称的要求根据《医疗器械分类目录》，产品名称为医用中心吸引系统、医用中心供氧系统。

（二）产品的结构组成1.中心吸引系统（1）中心吸引系统主要由中心吸引站、管道、阀门及终端插头组成。

（2）中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜和真空仪表等设备组成的独立操作间。

（3）中心吸引系统管路的末端，即输向患者的一端，连有快速接头(或一般接头)，插入(或连接)防止液体倒流吸引装置等。

2.中心供氧系统（1）中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头组成。

（2）中心供氧站为集中存放医院氧气气源的建筑物。

供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。

氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀（或释压阀）等组成。

液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。

制氧机供氧由制氧机、储气装置、管道及报警装置等组成。

（3）汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表和切换装置等器件组成。

（4）终端由快速接头插座(或一般气体接头)，可插入(或连接)氧气湿化吸入器、麻醉机和呼吸机等医疗器械的气体插头组成。

附件3：医用中心吸引系统、医用中心供氧系统产品技术审评规范（2009 版）根据《医疗器械注册管理办法》（国家食品药品监督管理局令第16 号）的要求并结合医用中心吸引系统、医用中心供氧系统产品的特点，为规范医用中心吸引系统、医用中心供氧系统产品的技术审评工作，特制定本规范。

一、适用范围本规范所适用的产品范围为二类医疗器械产品医用中心吸引系统、医用中心供氧系统（II-6856）。

二、技术审查要点（一）产品名称的要求产品名称为：医用中心吸引系统、医用中心供氧系统（二）产品工作原理1.医用中心吸引系统。

医用中心吸引系统的负压源是中心吸引站的真空泵机组，通过真空泵机组的抽吸使吸引系统管路达到所需负压值，在手术室、抢救室、治疗室和各个病房的终端处产生吸力，提供医疗使用。

2.医用中心供氧系统。

医用中心供氧系统的氧气气源集中在中心供氧站，气源氧气通过减压装置和管道输送到手术室、抢救室、治疗室和各个病房的终端处，提供医疗使用。

（三）产品的结构组成1.中心吸引系统（1）中心吸引系统主要由中心吸引站、管道、阀门及终端插头等组成。

（2）中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜和真空仪表等设备组成的独立操作间。

（3）中心吸引系统管路的末端，即输向患者的一端，连有快速接头（或一般接头），插入（或连接）防止液体倒流吸引装置等。

2.中心供氧系统（1）中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头等组成。

（2）中心供氧站为集中存放医院氧气气源的建筑物。

供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。

氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀（或释压阀）等组成。

液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。

制氧机供氧由制氧机、储气装置、管道及报警装置等组成。

（3）汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表和切换装置等器件组成。

（4）终端由快速接头插座（或一般气体接头），可插入（或连接）氧气湿化吸入器、麻醉机和呼吸机等医疗器械的气体插头组成。

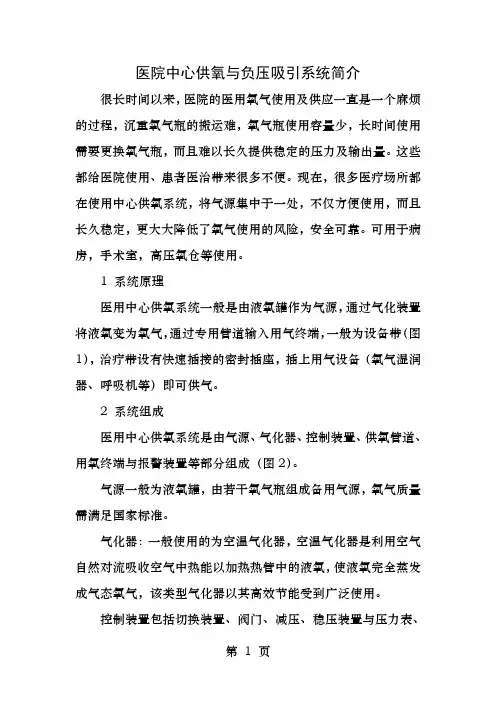

医院中心供氧与负压吸引系统简介很长时间以来，医院的医用氧气使用及供应一直是一个麻烦的过程，沉重氧气瓶的搬运难，氧气瓶使用容量少，长时间使用需要更换氧气瓶，而且难以长久提供稳定的压力及输出量。

这些都给医院使用、患者医治带来很多不便。

现在，很多医疗场所都在使用中心供氧系统，将气源集中于一处，不仅方便使用，而且长久稳定，更大大降低了氧气使用的风险，安全可靠。

可用于病房，手术室，高压氧仓等使用。

1 系统原理医用中心供氧系统一般是由液氧罐作为气源，通过气化装置将液氧变为氧气，通过专用管道输入用气终端，一般为设备带（图1），治疗带设有快速插接的密封插座，插上用气设备（氧气湿润器、呼吸机等）即可供气。

2 系统组成医用中心供氧系统是由气源、气化器、控制装置、供氧管道、用氧终端与报警装置等部分组成（图2）。

气源一般为液氧罐，由若干氧气瓶组成备用气源，氧气质量需满足国家标准。

气化器：一般使用的为空温气化器，空温气化器是利用空气自然对流吸收空气中热能以加热热管中的液氧，使液氧完全蒸发成气态氧气，该类型气化器以其高效节能受到广泛使用。

控制装置包括切换装置、阀门、减压、稳压装置与压力表、压力报警器等。

减压装置：由于直接从气化器输入管道中的氧气压力（一般在0.6～1.0MPa）比大多使用科室实际需要的氧气压力（一般在0.35～0.6MPa）高，氧气由供氧管道到达各科室后需要有减压装置将压力降低，以适应实际使用需要。

供氧管道从控制装置出口开始通过管道输送至各使用终端，一般由铜管、铝管、不锈钢制成。

3 终端终端一般大多连接设备带，设备带上设有氧气插拔式自封快速接头，接头可连接氧气湿化器、呼吸机等，方便快捷且多元化使用。

移动式终端由输送管道连接软管使用。

可在房间内自由移动，适合手术室、ICU、NICU等。

吊塔式终端有升降式与固定式两种，一般由屋顶固定吊下，配备有氧气、麻醉气体等各种气源，以及各种电源接口，适合手术室、ICU、NICU等。

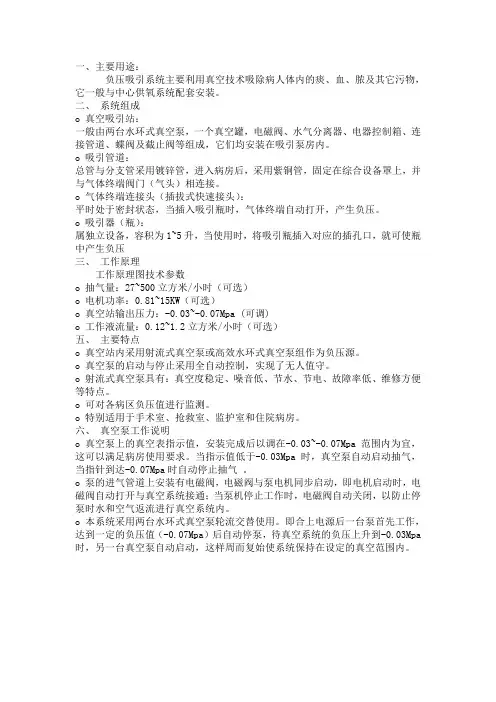

一、主要用途：负压吸引系统主要利用真空技术吸除病人体内的痰、血、脓及其它污物，它一般与中心供氧系统配套安装。

二、系统组成o 真空吸引站：一般由两台水环式真空泵，一个真空罐，电磁阀、水气分离器、电器控制箱、连接管道、蝶阀及截止阀等组成，它们均安装在吸引泵房内。

o 吸引管道：总管与分支管采用镀锌管，进入病房后，采用紫铜管，固定在综合设备罩上，并与气体终端阀门（气头）相连接。

o 气体终端连接头（插拔式快速接头）：平时处于密封状态，当插入吸引瓶时，气体终端自动打开，产生负压。

o 吸引器（瓶）：属独立设备，容积为1~5升，当使用时，将吸引瓶插入对应的插孔口，就可使瓶中产生负压三、工作原理工作原理图技术参数o 抽气量：27~500立方米/小时（可选）o 电机功率：0.81~15KW（可选）o 真空站输出压力：-0.03~-0.07Mpa (可调)o 工作液流量：0.12~1.2立方米/小时（可选）五、主要特点o 真空站内采用射流式真空泵或高效水环式真空泵组作为负压源。

o 真空泵的启动与停止采用全自动控制，实现了无人值守。

o 射流式真空泵具有：真空度稳定、噪音低、节水、节电、故障率低、维修方便等特点。

o 可对各病区负压值进行监测。

o 特别适用于手术室、抢救室、监护室和住院病房。

六、真空泵工作说明o 真空泵上的真空表指示值，安装完成后以调在-0.03~-0.07Mpa范围内为宜，这可以满足病房使用要求。

当指示值低于-0.03Mpa时，真空泵自动启动抽气，当指针到达-0.07Mpa时自动停止抽气。

o 泵的进气管道上安装有电磁阀，电磁阀与泵电机同步启动，即电机启动时，电磁阀自动打开与真空系统接通；当泵机停止工作时，电磁阀自动关闭，以防止停泵时水和空气返流进行真空系统内。

o 本系统采用两台水环式真空泵轮流交替使用。

即合上电源后一台泵首先工作，达到一定的负压值（-0.07Mpa）后自动停泵，待真空系统的负压上升到-0.03Mpa 时，另一台真空泵自动启动，这样周而复始使系统保持在设定的真空范围内。

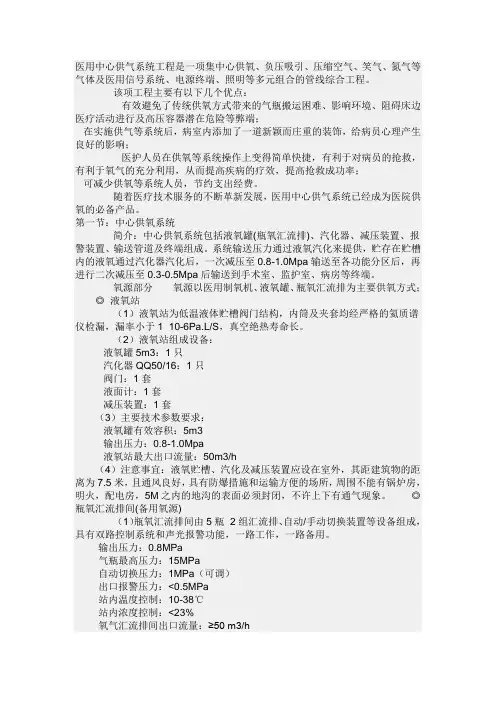

医用中心供气系统工程是一项集中心供氧、负压吸引、压缩空气、笑气、氮气等气体及医用信号系统、电源终端、照明等多元组合的管线综合工程。

该项工程主要有以下几个优点：·有效避免了传统供氧方式带来的气瓶搬运困难、影响环境、阻碍床边医疗活动进行及高压容器潜在危险等弊端；·在实施供气等系统后，病室内添加了一道新颖而庄重的装饰，给病员心理产生良好的影响；·医护人员在供氧等系统操作上变得简单快捷，有利于对病员的抢救，有利于氧气的充分利用，从而提高疾病的疗效，提高抢救成功率；·可减少供氧等系统人员，节约支出经费。

随着医疗技术服务的不断革新发展，医用中心供气系统已经成为医院供氧的必备产品。

第一节：中心供氧系统简介：中心供氧系统包括液氧罐(瓶氧汇流排)、汽化器、减压装置、报警装置、输送管道及终端组成。

系统输送压力通过液氧汽化来提供，贮存在贮槽内的液氧通过汽化器汽化后，一次减压至0.8-1.0Mpa输送至各功能分区后，再进行二次减压至0.3-0.5Mpa后输送到手术室、监护室、病房等终端。

氧源部分氧源以医用制氧机、液氧罐、瓶氧汇流排为主要供氧方式；◎液氧站（1）液氧站为低温液体贮槽阀门结构，内筒及夹套均经严格的氦质谱仪检漏，漏率小于1×10-6Pa.L/S，真空绝热寿命长。

（2）液氧站组成设备：·液氧罐5m3：1只·汽化器QQ50/16：1只·阀门：1套·液面计：1套·减压装置：1套（3）主要技术参数要求：·液氧罐有效容积：5m3·输出压力：0.8-1.0Mpa·液氧站最大出口流量：50m3/h（4）注意事宜：液氧贮槽、汽化及减压装置应设在室外，其距建筑物的距离为7.5米，且通风良好，具有防爆措施和运输方便的场所，周围不能有锅炉房，明火，配电房，5M之内的地沟的表面必须封闭，不许上下有通气现象。

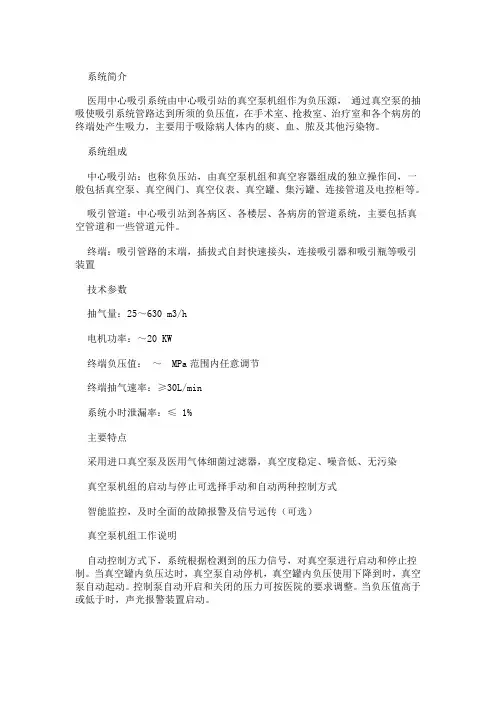

系统简介
医用中心吸引系统由中心吸引站的真空泵机组作为负压源，通过真空泵的抽吸使吸引系统管路达到所须的负压值，在手术室、抢救室、治疗室和各个病房的终端处产生吸力，主要用于吸除病人体内的痰、血、脓及其他污染物。

系统组成
中心吸引站：也称负压站，由真空泵机组和真空容器组成的独立操作间，一般包括真空泵、真空阀门、真空仪表、真空罐、集污罐、连接管道及电控柜等。

吸引管道：中心吸引站到各病区、各楼层、各病房的管道系统，主要包括真空管道和一些管道元件。

终端：吸引管路的末端，插拔式自封快速接头，连接吸引器和吸引瓶等吸引装置
技术参数
抽气量：25～630 m3/h
电机功率：～20 KW
终端负压值：～ MPa范围内任意调节
终端抽气速率：≥30L/min
系统小时泄漏率：≤ 1%
主要特点
采用进口真空泵及医用气体细菌过滤器，真空度稳定、噪音低、无污染
真空泵机组的启动与停止可选择手动和自动两种控制方式
智能监控，及时全面的故障报警及信号远传（可选）
真空泵机组工作说明
自动控制方式下，系统根据检测到的压力信号，对真空泵进行启动和停止控制。

当真空罐内负压达时，真空泵自动停机，真空罐内负压使用下降到时，真空泵自动起动。

控制泵自动开启和关闭的压力可按医院的要求调整。

当负压值高于或低于时，声光报警装置启动。

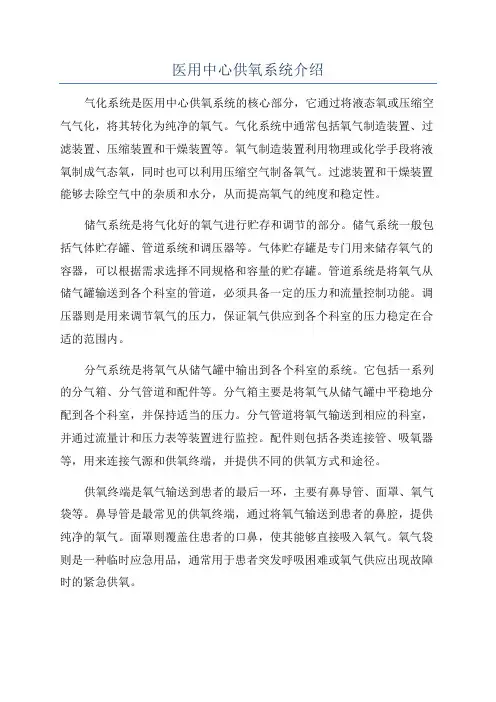

医用中心供氧系统介绍气化系统是医用中心供氧系统的核心部分，它通过将液态氧或压缩空气气化，将其转化为纯净的氧气。

气化系统中通常包括氧气制造装置、过滤装置、压缩装置和干燥装置等。

氧气制造装置利用物理或化学手段将液氧制成气态氧，同时也可以利用压缩空气制备氧气。

过滤装置和干燥装置能够去除空气中的杂质和水分，从而提高氧气的纯度和稳定性。

储气系统是将气化好的氧气进行贮存和调节的部分。

储气系统一般包括气体贮存罐、管道系统和调压器等。

气体贮存罐是专门用来储存氧气的容器，可以根据需求选择不同规格和容量的贮存罐。

管道系统是将氧气从储气罐输送到各个科室的管道，必须具备一定的压力和流量控制功能。

调压器则是用来调节氧气的压力，保证氧气供应到各个科室的压力稳定在合适的范围内。

分气系统是将氧气从储气罐中输出到各个科室的系统。

它包括一系列的分气箱、分气管道和配件等。

分气箱主要是将氧气从储气罐中平稳地分配到各个科室，并保持适当的压力。

分气管道将氧气输送到相应的科室，并通过流量计和压力表等装置进行监控。

配件则包括各类连接管、吸氧器等，用来连接气源和供氧终端，并提供不同的供氧方式和途径。

供氧终端是氧气输送到患者的最后一环，主要有鼻导管、面罩、氧气袋等。

鼻导管是最常见的供氧终端，通过将氧气输送到患者的鼻腔，提供纯净的氧气。

面罩则覆盖住患者的口鼻，使其能够直接吸入氧气。

氧气袋则是一种临时应急用品，通常用于患者突发呼吸困难或氧气供应出现故障时的紧急供氧。

医用中心供氧系统的使用对于医院以及患者来说都具有极为重要的意义。

它能够保障医院内各个科室的患者供氧需求，对于呼吸系统疾病、心脑血管疾病等病患的治疗至关重要。

同时，医用中心供氧系统的可靠性和稳定性也对医疗安全起到了一定的保障作用。

医院在使用和维护医用中心供氧系统时，需要严格按照相关规范和要求进行操作，保证系统的正常运行和患者的安全。

总之，医用中心供氧系统是医院内必不可少的设备之一，能够为患者提供纯净、稳定的氧气。

医用中心吸引系统The Standardization Office was revised on the afternoon of December 13, 2020医用中心吸引系统、医用中心供氧系统工作原理和结构组成一.工作原理1.医用中心吸引系统。

医用中心吸引系统的负压源是中心吸引站的真空泵机组，通过真空泵机组的抽吸使吸引系统管路达到所需负压值，在手术室、抢救室、治疗室和各个病房的终端处产生吸力，提供医疗使用。

2.医用中心供氧系统。

医用中心供氧系统的氧气气源集中在中心供氧站，气源氧气通过减压装置和管道输送到手术室、抢救室、治疗室和各个病房的终端处，提供医疗使用。

二.结构组成1.中心吸引系统（1）中心吸引系统主要由中心吸引站、管道、阀门及终端插头等组成。

（2）中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜和真空仪表等设备组成的独立操作间。

（3）中心吸引系统管路的末端，即输向患者的一端，连有快速接头(或一般接头)，插入(或连接)防止液体倒流吸引装置等。

2.中心供氧系统（1）中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头等组成。

（2）中心供氧站为集中存放医院氧气气源的建筑物。

供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。

氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀（或释压阀）等组成。

液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。

制氧机供氧由制氧机、储气装置、管道及报警装置等组成。

（3）汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表和切换装置等器件组成。

（4）终端由快速接头插座(或一般气体接头)，可插入(或连接)氧气湿化吸入器、麻醉机和呼吸机等医疗器械的气体插头组成。

医用中心供氧系统介绍医用中心供氧系统适用于在医院将中心供氧站输出的氧气通过管道系统输送到手术室、抢救室、治疗室和各个病房终端处，供医疗使用。

从根本上改变传统的气瓶分散供氧方式，具有使用安全、管理方便、经济效益好以及减轻医护人员劳动强度等特点，是现代化医院必备的理想医用设备。

医用氧气气源应由主气源、备用气源和应急备用气源组成。

备用气源应能自动投入使用，应急备用气源应设置自动或手动切换装置。

医用氧气供应源可采用以下三种方式及组合：一、医用液氧贮槽供应源二、医用分子筛制氧机供应源三、医用氧气钢瓶汇流排供应源中心供氧系统主要技术参数：中心供氧系统流程图：一、医用液氧贮槽供应源医用液氧贮罐供应源应由医用液氧贮罐、汽化器、减压装置等组成。

医用液氧贮罐供应源的贮罐不宜少于两个，并应能切换使用。

注：医用液氧贮槽作气源时，考虑主用和备用，通常配置两台液氧贮槽，一主一备。

目前，国内医院设置的液氧中心站通常采用两台低温液氧贮槽（一主一备。

工作方式：液氧通过汽化器汽化成气体后经管道送至分气缸再到各主道、副管道、支管道、直至终端用氧处。

（见上流程图）1、医用液氧贮槽用于储存低温（-183℃）液态氧的储存压力容器，俗称液氧罐，或液氧贮槽，为供氧系统提供液氧。

其结构为双层固定真空粉末绝热，内筒材质采用不锈钢，夹层为珠光砂（真空保温作用），外筒材质为优质碳素钢。

符合GB18442-2011《固定式真空绝热深冷压力容器》和 GB150-2011《压力容器》的要求。

工作压力： MPa、 MPa（压力可选）3333333333350m40m、30m、7m、、8.5m、10m、、15m20m有效容积：2.85m、3.5m、5m、（容积选择根据医院规模定）液氧站为独立的建筑，最小建筑面积为50平方米，液氧罐、汽化器为露天设置，液氧站房应设置简易防雨、防雪、防静电、防雷电处理，周围设置不锈钢护栏。

使用的氧气质量符合GB8982-98的医用氧标准，满足中国药典2005版中关于“氧”的标准说明。

(完整word)中心供氧的原理及作用安全可靠的中心供氧系统作用中心供氧系统，中心供氧是指利用集中供氧系统将氧气气源的高压氧气经减压后,通过管道输送到各个用气终端，在各个用气终端利用呼吸机,出氧管等设备供气，以满足人们的用氧需求。

中心吸引是通过真空泵机组的抽吸使吸引系统管路达到所需要的负压值，在手术室，抢救室，治疗室及各个病房的终端处产生吸力，提供医疗使用。

中心供气系统是由气源，控制装置，气体管道，用气终端个报警装置的部分组成.主要特点供氧站内的供氧方式可选用医用制氧机、液氧储罐及汇流排供氧三种方式之一或其中两种方式组合。

氧气汇流排系统设置了氧气欠压声光报警装置，且可实现供氧的自动或手动切换.氧气压稳压箱内采用双路设计，保证了各病区供氧的连续性.每个病区的护士站内设置一台病区监测计量仪，自动监测各医疗病区供氧压力及用氧量，为医院成本核算提供了可靠的依据。

输氧管路全部采用经过脱脂处理的无氧紫铜管或不锈铜管，且所有连接附件均采用氧气专用品。

工作原理集中供氧系统主要用于医院病房、急救室、观察室和手术室等处的氧气供给。

1气源气源可以是液氧，也可以是高压氧气瓶.当气源是高压氧气瓶时，可根据用气需要选用2~20个氧气瓶.氧气瓶分为两组，一组供氧,另一组作备用。

2控制装置控制装置包括气源切换装置,减压、稳压装置和相应的阀门、压力表等3供氧管道供氧管道是将氧气从控制装置出口输送至各用氧终端。

空气是由氧气瓶输送出去4用氧终端用氧终端设在病房、手术室和其他用氧部门。

在用氧终端安装有快速插拔式密封插座，使用时只需将供氧设备（氧气湿润器、呼吸机等）的接头插入插孔内，即可供氧，并可靠地保证密封；不用时,可以拔下供氧设备的接头，也可关闭手动阀门5报警装置报警装置安装在控制室、值班室或用户指定的其他位置.当供氧压力超出使用压力的上下限时,报警装置即可发出声、光报警信号，提醒有关人员采取相应措施航天震宇杭州分公司是一家专业设计安装手术室净化工程、养老院设备带、医院中心供氧系统、医用防撞扶手、医疗设备带、集中供氧工程和病房传呼对讲、维修为一体的综合性公司。
