医院中心供氧与负压吸引系统简介

医院中心供氧与负压吸引系统简介作者：高见来源：《医学信息》2016年第16期摘要：目的对医院中心供氧与负压吸引系统简单介绍。

方法从重要性和组成，结构，管理，氧气负压值安全控制进行介绍。

结果中心供氧与负压系统在现代医院对比传统器具极具优势，控制相对安全。

结论中心供氧与负压系统以其诸多优点成为以后发展必然趋势。

关键词：中心供氧系统；负压吸引系统；设备带；中心供氧站；减压箱；中心吸引站；真空泵很长时间以来，医院的医用氧气使用及供应一直是一个麻烦的过程，沉重氧气瓶的搬运难，氧气瓶使用容量少，长时间使用需要更换氧气瓶，而且难以长久提供稳定的压力及输出量。

这些都给医院使用、患者医治带来很多不便。

现在，很多医疗场所都在使用中心供氧系统，将气源集中于一处，不仅方便使用，而且长久稳定，更大大降低了氧气使用的风险，安全可靠。

可用于病房，手术室，高压氧仓等使用。

1 系统原理医用中心供氧系统一般是由液氧罐作为气源，通过气化装置将液氧变为氧气，通过专用管道输入用气终端，一般为设备带（图1），治疗带设有快速插接的密封插座，插上用气设备（氧气湿润器、呼吸机等）即可供气。

2 系统组成医用中心供氧系统是由气源、气化器、控制装置、供氧管道、用氧终端和报警装置等部分组成（图2）。

气源一般为液氧罐，由若干氧气瓶组成备用气源，氧气质量需满足国家标准。

气化器：一般使用的为空温气化器，空温气化器是利用空气自然对流吸收空气中热能以加热热管中的液氧，使液氧完全蒸发成气态氧气，该类型气化器以其高效节能受到广泛使用。

控制装置包括切换装置、阀门、减压、稳压装置和压力表、压力报警器等。

减压装置：由于直接从气化器输入管道中的氧气压力（一般在0.6～1.0MPa）比大多使用科室实际需要的氧气压力（一般在0.35～0.6MPa）高，氧气由供氧管道到达各科室后需要有减压装置将压力降低，以适应实际使用需要。

供氧管道从控制装置出口开始通过管道输送至各使用终端，一般由铜管、铝管、不锈钢制成。

医用中心供氧系统介绍一、原理：二、组成部分：1.压缩空气机组：负责将大气中的空气进行压缩，并向后续处理设备输送。

2.分子筛干燥器：用于除去压缩空气中的水分和杂质。

3.气体分离装置：将压缩空气中的氧气和氮气分离，以提供纯净的氧气。

4.氧气储气罐：贮存氧气，并确保供氧系统中气体的稳定压力。

5.气体过滤装置：对氧气进行进一步过滤和净化，确保氧气的纯度和无菌性。

6.氧气输送管道和终端设备：将氧气输送到病房或手术室，并通过各种终端设备供患者使用。

三、安装：1.设计阶段：根据医疗机构的具体需求，确定供氧系统的容量和布局，确保系统能够满足医疗机构的氧气需求。

2.安装位置：供氧系统最好安装在干燥、通风良好的区域，并远离可能引起火灾的设备。

3.安装要求：应遵循相关的安装标准，确保供氧系统的安装质量和安全性。

4.管道连接：压缩空气机组、分子筛干燥器、气体分离装置、气体储气罐等设备之间应进行正确可靠的管道连接。

四、使用注意事项：1.定期维护：对供氧系统的各个组成部分进行定期维护和保养，以保证其正常运行。

2.氧气管道检查：定期检查和清洁氧气管道，避免积尘和堵塞。

3.系统监控：设置供氧系统的监控装置，及时发现和解决可能发生的问题。

4.安全阀控制：为了保护供氧系统及其使用者，应设置氧气供应压力的安全阀控制。

5.应急措施：针对供氧系统可能出现的故障或意外事故，制定相应的应急措施和逃生计划。

6.监管要求：严格遵守相关法规和医疗机构的管理规章制度，确保供氧系统的安全和可靠运行。

综上所述，医用中心供氧系统是医疗机构中必不可少的设备，它能够稳定地为患者提供氧气治疗，并确保氧气的纯度和无菌性。

安装和使用该系统时，需要严格按照相关的标准和规定来操作，以确保系统的正常运行和患者的安全。

最后，系统的定期维护和保养是确保其正常运行的关键，医疗机构应加强对供氧系统的监管和管理。

医用中心吸引系统、医用中心供氧系统产品技术审评规范（2016年版）（征求意见稿）本规范旨在指导和规范医用中心吸引系统、医用中心供氧系统产品的技术审评工作，帮助审评人员理解和掌握该类产品原理/机理、结构、性能、预期用途等内容，把握技术审评工作基本要求和尺度，对产品安全性、有效性作出系统评价。

本规范所确定的核心内容是在目前的科技认识水平和现有产品技术基础上形成的。

因此，审评人员应注意其适宜性，密切关注适用标准及相关技术的最新进展，考虑产品的更新和变化。

本规范不作为法规强制执行，不包括行政审批要求。

但是，审评人员需密切关注相关法规的变化，以确认申报产品是否符合法规要求。

一、适用范围本规范适用于医用中心吸引系统、医用中心供氧系统。

《医疗器械分类目录》中管理类别为Ⅱ类，分类代号为6856。

二、技术审查要点（一）产品名称的要求根据《医疗器械分类目录》，产品名称为医用中心吸引系统、医用中心供氧系统。

（二）产品的结构组成1.中心吸引系统（1）中心吸引系统主要由中心吸引站、管道、阀门及终端插头组成。

（2）中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜和真空仪表等设备组成的独立操作间。

（3）中心吸引系统管路的末端，即输向患者的一端，连有快速接头(或一般接头)，插入(或连接)防止液体倒流吸引装置等。

2.中心供氧系统（1）中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头组成。

（2）中心供氧站为集中存放医院氧气气源的建筑物。

供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。

氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀（或释压阀）等组成。

液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。

制氧机供氧由制氧机、储气装置、管道及报警装置等组成。

（3）汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表和切换装置等器件组成。

（4）终端由快速接头插座(或一般气体接头)，可插入(或连接)氧气湿化吸入器、麻醉机和呼吸机等医疗器械的气体插头组成。

医院中心供氧与负压吸引系统简介很长时间以来，医院的医用氧气使用及供应一直是一个麻烦的过程，沉重氧气瓶的搬运难，氧气瓶使用容量少，长时间使用需要更换氧气瓶，而且难以长久提供稳定的压力及输出量。

这些都给医院使用、患者医治带来很多不便。

现在，很多医疗场所都在使用中心供氧系统，将气源集中于一处，不仅方便使用，而且长久稳定，更大大降低了氧气使用的风险，安全可靠。

可用于病房，手术室，高压氧仓等使用。

1 系统原理医用中心供氧系统一般是由液氧罐作为气源，通过气化装置将液氧变为氧气，通过专用管道输入用气终端，一般为设备带（图1），治疗带设有快速插接的密封插座，插上用气设备（氧气湿润器、呼吸机等）即可供气。

2 系统组成医用中心供氧系统是由气源、气化器、控制装置、供氧管道、用氧终端和报警装置等部分组成（图2）。

气源一般为液氧罐，由若干氧气瓶组成备用气源，氧气质量需满足国家标准。

气化器：一般使用的为空温气化器，空温气化器是利用空气自然对流吸收空气中热能以加热热管中的液氧，使液氧完全蒸发成气态氧气，该类型气化器以其高效节能受到广泛使用。

控制装置包括切换装置、阀门、减压、稳压装置和压力表、压力报警器等。

减压装置：由于直接从气化器输入管道中的氧气压力（一般在0.6～1.0MPa）比大多使用科室实际需要的氧气压力（一般在0.35～0.6MPa）高，氧气由供氧管道到达各科室后需要有减压装置将压力降低，以适应实际使用需要。

供氧管道从控制装置出口开始通过管道输送至各使用终端，一般由铜管、铝管、不锈钢制成。

3 终端终端一般大多连接设备带，设备带上设有氧气插拔式自封快速接头，接头可连接氧气湿化器、呼吸机等，方便快捷且多元化使用。

移动式终端由输送管道连接软管使用。

可在房间内自由移动，适合手术室、ICU、NICU等。

吊塔式终端有升降式和固定式两种，一般由屋顶固定吊下，配备有氧气、麻醉气体等各种气源，以及各种电源接口，适合手术室、ICU、NICU等。

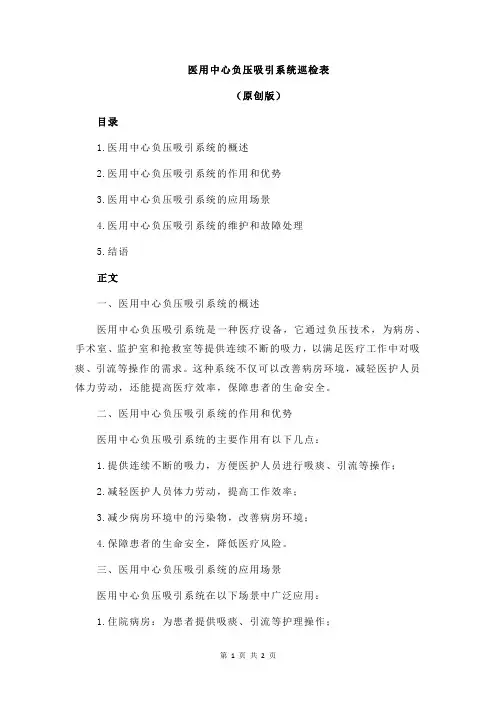

医用中心负压吸引系统巡检表（原创版）目录1.医用中心负压吸引系统的概述2.医用中心负压吸引系统的作用和优势3.医用中心负压吸引系统的应用场景4.医用中心负压吸引系统的维护和故障处理5.结语正文一、医用中心负压吸引系统的概述医用中心负压吸引系统是一种医疗设备，它通过负压技术，为病房、手术室、监护室和抢救室等提供连续不断的吸力，以满足医疗工作中对吸痰、引流等操作的需求。

这种系统不仅可以改善病房环境，减轻医护人员体力劳动，还能提高医疗效率，保障患者的生命安全。

二、医用中心负压吸引系统的作用和优势医用中心负压吸引系统的主要作用有以下几点：1.提供连续不断的吸力，方便医护人员进行吸痰、引流等操作；2.减轻医护人员体力劳动，提高工作效率；3.减少病房环境中的污染物，改善病房环境；4.保障患者的生命安全，降低医疗风险。

三、医用中心负压吸引系统的应用场景医用中心负压吸引系统在以下场景中广泛应用：1.住院病房：为患者提供吸痰、引流等护理操作；2.手术室：在手术过程中，为医生提供稳定的吸力，确保手术顺利进行；3.监护室：对病情不稳定的患者进行实时监测，并进行必要的护理操作；4.抢救室：在紧急情况下，为抢救患者提供必要的支持。

四、医用中心负压吸引系统的维护和故障处理为了确保医用中心负压吸引系统的正常运行，需要定期进行巡检和维护。

在遇到负压不足等故障时，可以采取以下措施进行处理：1.检查负压吸引系统的电源是否正常，如有问题及时修复；2.检查负压吸引系统的管道是否堵塞或漏气，及时清理或更换；3.检查负压吸引系统的设备是否正常运行，如有问题及时维修或更换。

五、结语医用中心负压吸引系统在医疗工作中具有重要的作用，它为医护人员提供了方便、高效的吸痰、引流等操作手段，同时也为病患提供了安全、舒适的治疗环境。

附件3：医用中心吸引系统、医用中心供氧系统产品技术审评规范（2009 版）根据《医疗器械注册管理办法》（国家食品药品监督管理局令第16 号）的要求并结合医用中心吸引系统、医用中心供氧系统产品的特点，为规范医用中心吸引系统、医用中心供氧系统产品的技术审评工作，特制定本规范。

一、适用范围本规范所适用的产品范围为二类医疗器械产品医用中心吸引系统、医用中心供氧系统（II-6856）。

二、技术审查要点（一）产品名称的要求产品名称为：医用中心吸引系统、医用中心供氧系统（二）产品工作原理1.医用中心吸引系统。

医用中心吸引系统的负压源是中心吸引站的真空泵机组，通过真空泵机组的抽吸使吸引系统管路达到所需负压值，在手术室、抢救室、治疗室和各个病房的终端处产生吸力，提供医疗使用。

2.医用中心供氧系统。

医用中心供氧系统的氧气气源集中在中心供氧站，气源氧气通过减压装置和管道输送到手术室、抢救室、治疗室和各个病房的终端处，提供医疗使用。

（三）产品的结构组成1.中心吸引系统（1）中心吸引系统主要由中心吸引站、管道、阀门及终端插头等组成。

（2）中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜和真空仪表等设备组成的独立操作间。

（3）中心吸引系统管路的末端，即输向患者的一端，连有快速接头（或一般接头），插入（或连接）防止液体倒流吸引装置等。

2.中心供氧系统（1）中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头等组成。

（2）中心供氧站为集中存放医院氧气气源的建筑物。

供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。

氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀（或释压阀）等组成。

液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。

制氧机供氧由制氧机、储气装置、管道及报警装置等组成。

（3）汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表和切换装置等器件组成。

（4）终端由快速接头插座（或一般气体接头），可插入（或连接）氧气湿化吸入器、麻醉机和呼吸机等医疗器械的气体插头组成。

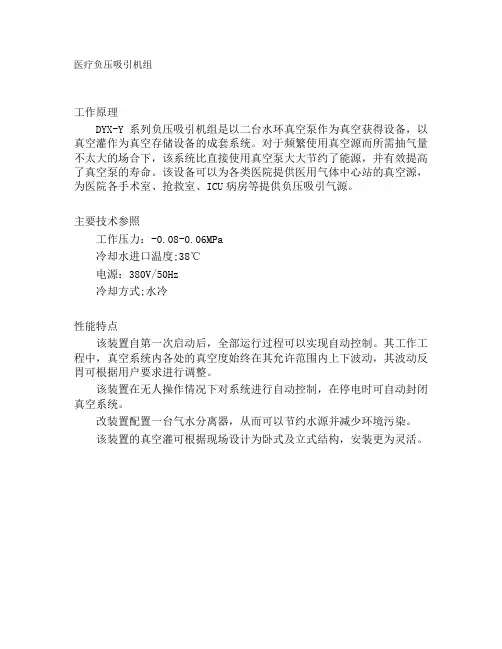

医疗负压吸引机组
工作原理
DYX-Y系列负压吸引机组是以二台水环真空泵作为真空获得设备，以真空灌作为真空存储设备的成套系统。

对于频繁使用真空源而所需抽气量不太大的场合下，该系统比直接使用真空泵大大节约了能源，并有效提高了真空泵的寿命。

该设备可以为各类医院提供医用气体中心站的真空源，为医院各手术室、抢救室、ICU病房等提供负压吸引气源。

主要技术参照
工作压力：-0.08-0.06MPa
冷却水进口温度;38℃
电源：380V/50Hz
冷却方式;水冷
性能特点
该装置自第一次启动后，全部运行过程可以实现自动控制。

其工作工程中，真空系统内各处的真空度始终在其允许范围内上下波动，其波动反胃可根据用户要求进行调整。

该装置在无人操作情况下对系统进行自动控制，在停电时可自动封闭真空系统。

改装置配置一台气水分离器，从而可以节约水源并减少环境污染。

该装置的真空灌可根据现场设计为卧式及立式结构，安装更为灵活。

DYX-Y系列医用真空吸引机组选型表
备注
安装现场为室内非防暴区，环境温度3-45度，通风良好。

使用床位仅供参考。

所有数据如有变动，按以后提供数据为准。

医院中心供氧与负压吸引系统简介很长时间以来，医院的医用氧气使用及供应一直是一个麻烦的过程，沉重氧气瓶的搬运难，氧气瓶使用容量少，长时间使用需要更换氧气瓶，而且难以长久提供稳定的压力及输出量。

这些都给医院使用、患者医治带来很多不便。

现在，很多医疗场所都在使用中心供氧系统，将气源集中于一处，不仅方便使用，而且长久稳定，更大大降低了氧气使用的风险，安全可靠。

可用于病房，手术室，高压氧仓等使用。

1 系统原理医用中心供氧系统一般是由液氧罐作为气源，通过气化装置将液氧变为氧气，通过专用管道输入用气终端，一般为设备带（图1），治疗带设有快速插接的密封插座，插上用气设备（氧气湿润器、呼吸机等）即可供气。

2 系统组成医用中心供氧系统是由气源、气化器、控制装置、供氧管道、用氧终端与报警装置等部分组成（图2）。

气源一般为液氧罐，由若干氧气瓶组成备用气源，氧气质量需满足国家标准。

气化器：一般使用的为空温气化器，空温气化器是利用空气自然对流吸收空气中热能以加热热管中的液氧，使液氧完全蒸发成气态氧气，该类型气化器以其高效节能受到广泛使用。

控制装置包括切换装置、阀门、减压、稳压装置与压力表、压力报警器等。

减压装置：由于直接从气化器输入管道中的氧气压力（一般在0.6～1.0MPa）比大多使用科室实际需要的氧气压力（一般在0.35～0.6MPa）高，氧气由供氧管道到达各科室后需要有减压装置将压力降低，以适应实际使用需要。

供氧管道从控制装置出口开始通过管道输送至各使用终端，一般由铜管、铝管、不锈钢制成。

3 终端终端一般大多连接设备带，设备带上设有氧气插拔式自封快速接头，接头可连接氧气湿化器、呼吸机等，方便快捷且多元化使用。

移动式终端由输送管道连接软管使用。

可在房间内自由移动，适合手术室、ICU、NICU等。

吊塔式终端有升降式与固定式两种，一般由屋顶固定吊下，配备有氧气、麻醉气体等各种气源，以及各种电源接口，适合手术室、ICU、NICU等。

一、主要用途：负压吸引系统主要利用真空技术吸除病人体内的痰、血、脓及其它污物，它一般与中心供氧系统配套安装。

二、系统组成o 真空吸引站：一般由两台水环式真空泵，一个真空罐，电磁阀、水气分离器、电器控制箱、连接管道、蝶阀及截止阀等组成，它们均安装在吸引泵房内。

o 吸引管道：总管与分支管采用镀锌管，进入病房后，采用紫铜管，固定在综合设备罩上，并与气体终端阀门（气头）相连接。

o 气体终端连接头（插拔式快速接头）：平时处于密封状态，当插入吸引瓶时，气体终端自动打开，产生负压。

o 吸引器（瓶）：属独立设备，容积为1~5升，当使用时，将吸引瓶插入对应的插孔口，就可使瓶中产生负压三、工作原理工作原理图技术参数o 抽气量：27~500立方米/小时（可选）o 电机功率：0.81~15KW（可选）o 真空站输出压力：-0.03~-0.07Mpa (可调)o 工作液流量：0.12~1.2立方米/小时（可选）五、主要特点o 真空站内采用射流式真空泵或高效水环式真空泵组作为负压源。

o 真空泵的启动与停止采用全自动控制，实现了无人值守。

o 射流式真空泵具有：真空度稳定、噪音低、节水、节电、故障率低、维修方便等特点。

o 可对各病区负压值进行监测。

o 特别适用于手术室、抢救室、监护室和住院病房。

六、真空泵工作说明o 真空泵上的真空表指示值，安装完成后以调在-0.03~-0.07Mpa范围内为宜，这可以满足病房使用要求。

当指示值低于-0.03Mpa时，真空泵自动启动抽气，当指针到达-0.07Mpa时自动停止抽气。

o 泵的进气管道上安装有电磁阀，电磁阀与泵电机同步启动，即电机启动时，电磁阀自动打开与真空系统接通；当泵机停止工作时，电磁阀自动关闭，以防止停泵时水和空气返流进行真空系统内。

o 本系统采用两台水环式真空泵轮流交替使用。

即合上电源后一台泵首先工作，达到一定的负压值（-0.07Mpa）后自动停泵，待真空系统的负压上升到-0.03Mpa 时，另一台真空泵自动启动，这样周而复始使系统保持在设定的真空范围内。

医用中心供气系统工程是一项集中心供氧、负压吸引、压缩空气、笑气、氮气等气体及医用信号系统、电源终端、照明等多元组合的管线综合工程。

该项工程主要有以下几个优点：·有效避免了传统供氧方式带来的气瓶搬运困难、影响环境、阻碍床边医疗活动进行及高压容器潜在危险等弊端；·在实施供气等系统后，病室内添加了一道新颖而庄重的装饰，给病员心理产生良好的影响；·医护人员在供氧等系统操作上变得简单快捷，有利于对病员的抢救，有利于氧气的充分利用，从而提高疾病的疗效，提高抢救成功率；·可减少供氧等系统人员，节约支出经费。

随着医疗技术服务的不断革新发展，医用中心供气系统已经成为医院供氧的必备产品。

第一节：中心供氧系统简介：中心供氧系统包括液氧罐(瓶氧汇流排)、汽化器、减压装置、报警装置、输送管道及终端组成。

系统输送压力通过液氧汽化来提供，贮存在贮槽内的液氧通过汽化器汽化后，一次减压至0.8-1.0Mpa输送至各功能分区后，再进行二次减压至0.3-0.5Mpa后输送到手术室、监护室、病房等终端。

氧源部分氧源以医用制氧机、液氧罐、瓶氧汇流排为主要供氧方式；◎液氧站（1）液氧站为低温液体贮槽阀门结构，内筒及夹套均经严格的氦质谱仪检漏，漏率小于1×10-6Pa.L/S，真空绝热寿命长。

（2）液氧站组成设备：·液氧罐5m3：1只·汽化器QQ50/16：1只·阀门：1套·液面计：1套·减压装置：1套（3）主要技术参数要求：·液氧罐有效容积：5m3·输出压力：0.8-1.0Mpa·液氧站最大出口流量：50m3/h（4）注意事宜：液氧贮槽、汽化及减压装置应设在室外，其距建筑物的距离为7.5米，且通风良好，具有防爆措施和运输方便的场所，周围不能有锅炉房，明火，配电房，5M之内的地沟的表面必须封闭，不许上下有通气现象。

医用中心负压吸引系统巡检表摘要：一、医用中心负压吸引系统的概念和作用二、医用中心负压吸引系统的工作原理三、医用中心负压吸引系统的组成和分类四、医用中心负压吸引系统的应用场景五、医用中心负压吸引系统的维护与保养六、医用中心负压吸引系统的优势和局限性七、结论正文：医用中心负压吸引系统是一种用于病房、手术室、监护室和抢救室的医疗设备，主要作用是产生负压，将气体、液体和固体废物吸入管道中，以便于集中处理和排放。

这种系统可以有效改善病房环境，减轻医护人员体力劳动，提高工作效率。

医用中心负压吸引系统的工作原理是利用负压泵产生负压，通过管道和吸嘴将废物吸入系统中。

负压泵的工作原理是利用机械或电气驱动，将空气从吸气口抽出，使吸气管道内产生负压。

医用中心负压吸引系统主要由负压泵、管道、吸嘴、控制器和过滤器等组成。

根据结构和功能的不同，医用中心负压吸引系统可分为单级、双级和多级吸引系统，以及手动、自动和遥控吸引系统等。

医用中心负压吸引系统广泛应用于医院病房、手术室、监护室和抢救室等场合。

在病房中，它可以用于吸痰、吸氧和治疗等；在手术室中，它可以用于吸血、吸气和清洗等；在监护室和抢救室中，它可以用于维持患者的呼吸和循环功能。

为了保证医用中心负压吸引系统的正常运行，需要定期进行巡检和维护。

巡检内容包括负压泵、管道、吸嘴、控制器和过滤器等设备的工作状态，以及系统的负压值和排放情况等。

维护内容包括清洁、润滑、检查和更换设备部件等。

医用中心负压吸引系统具有许多优势，如改善病房环境、减轻医护人员体力劳动、提高工作效率等。

然而，它也存在一些局限性，如对电力供应的依赖、对吸气质量和排放要求的限制等。

总之，医用中心负压吸引系统是一种重要的医疗设备，对于提高医院病房和手术室的环境和效率具有重要意义。

医用中心供氧系列1.产品原理：医用中心供氧系统的氧气气源集中在中心供氧站，气源氧气通过减压装置和管道输送到手术室、抢救室和各个病房的终端处，提供医疗使用。

2.结构组成（1）中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头等组成。

（2）中心供氧站为集中存放医院氧气气源的建筑物。

供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。

氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀（或释压阀）等组成。

液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。

制氧机供氧由制氧机、储气装置、管道及报警装置等组成。

（3）汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表和切换装置等器件组成。

（4）终端由快速接头插座（或一般气体接头），可插入（或连接）氧气在、湿化吸入器、麻醉机和呼吸机等医疗器械的气体插头组成医用负压吸引系统概述负压吸引系统主要由中心吸引站、管道、阀门及终端等设备组成，其中真空吸引机房为独立操作间。

负压吸引系统的负压源是由负压吸引机房的真空机组通过抽吸引系统管路达到所需负压值，在手术室、抢救室、治疗室和各类病房终端处产生引力，利用真空技术吸除病人体内的痰、血、脓及其他污染物，它一般与中心供氧系统配套安装。

系统组成1.真空吸引站一般由两台水环式真空泵，一个真空罐，电磁阀、水电分离器、电器控制箱、连接管道、蝶阀及截止阀等组成，他们均安装在吸引泵房内。

2.吸引管道：总管与支气管采用镀锌管，进入病房后，采用紫铜管，固定在综合设备罩上，并与气体终端阀门（气头）相连接。

3.气体终端连接头（插拔式快速接头）：平时处于密封状态，当插入吸引瓶时，气体中段自动打开，产生负压。

4.吸引器（瓶）属独立设备，容积为1-5升，当使用时，将吸引瓶插入对应的插孔口，就可是瓶中产生负压。

工作特点该装置自第一次启动后，全部运行过程可以实现全自动控制。

其工作过程中，真空系统内各处的真空度始终在其允许范围内上下波动，其波动范围可根据用户要求进行调整。

医用中心供氧系统介绍医用中心供氧系统适用于在医院将中心供氧站输出的氧气通过管道系统输送到手术室、抢救室、治疗室和各个病房终端处，供医疗使用。

从根本上改变传统的气瓶分散供氧方式，具有使用安全、管理方便、经济效益好以及减轻医护人员劳动强度等特点，是现代化医院必备的理想医用设备。

医用氧气气源应由主气源、备用气源和应急备用气源组成。

备用气源应能自动投入使用，应急备用气源应设置自动或手动切换装置。

医用氧气供应源可采用以下三种方式及组合：一、医用液氧贮槽供应源二、医用分子筛制氧机供应源三、医用氧气钢瓶汇流排供应源中心供氧系统主要技术参数：中心供氧系统流程图：一、医用液氧贮槽供应源医用液氧贮罐供应源应由医用液氧贮罐、汽化器、减压装置等组成。

医用液氧贮罐供应源的贮罐不宜少于两个，并应能切换使用。

注：医用液氧贮槽作气源时，考虑主用和备用，通常配置两台液氧贮槽，一主一备。

目前，国内医院设置的液氧中心站通常采用两台低温液氧贮槽（一主一备。

工作方式：液氧通过汽化器汽化成气体后经管道送至分气缸再到各主道、副管道、支管道、直至终端用氧处。

（见上流程图）1、医用液氧贮槽用于储存低温（-183℃）液态氧的储存压力容器，俗称液氧罐，或液氧贮槽，为供氧系统提供液氧。

其结构为双层固定真空粉末绝热，内筒材质采用不锈钢，夹层为珠光砂（真空保温作用），外筒材质为优质碳素钢。

符合GB18442-2011《固定式真空绝热深冷压力容器》和 GB150-2011《压力容器》的要求。

工作压力：1.6 MPa、0.8 MPa（压力可选）有效容积：2.85m3、3.5m3、5m3、7m3、8.5m3、10m3、15m3、20m3、30m3、40m3、50m3（容积选择根据医院规模定）液氧站为独立的建筑，最小建筑面积为50平方米，液氧罐、汽化器为露天设置，液氧站房应设置简易防雨、防雪、防静电、防雷电处理，周围设置不锈钢护栏。

使用的氧气质量符合GB8982-98的医用氧标准，满足中国药典2005版中关于“氧”的标准说明。

系统简介
医用中心吸引系统由中心吸引站的真空泵机组作为负压源，通过真空泵的抽吸使吸引系统管路达到所须的负压值，在手术室、抢救室、治疗室和各个病房的终端处产生吸力，主要用于吸除病人体内的痰、血、脓及其他污染物。

系统组成
中心吸引站：也称负压站，由真空泵机组和真空容器组成的独立操作间，一般包括真空泵、真空阀门、真空仪表、真空罐、集污罐、连接管道及电控柜等。

吸引管道：中心吸引站到各病区、各楼层、各病房的管道系统，主要包括真空管道和一些管道元件。

终端：吸引管路的末端，插拔式自封快速接头，连接吸引器和吸引瓶等吸引装置
技术参数
抽气量：25～630 m3/h
电机功率：～20 KW
终端负压值：～ MPa范围内任意调节
终端抽气速率：≥30L/min
系统小时泄漏率：≤ 1%
主要特点
采用进口真空泵及医用气体细菌过滤器，真空度稳定、噪音低、无污染
真空泵机组的启动与停止可选择手动和自动两种控制方式
智能监控，及时全面的故障报警及信号远传（可选）
真空泵机组工作说明
自动控制方式下，系统根据检测到的压力信号，对真空泵进行启动和停止控制。

当真空罐内负压达时，真空泵自动停机，真空罐内负压使用下降到时，真空泵自动起动。

控制泵自动开启和关闭的压力可按医院的要求调整。

当负压值高于或低于时，声光报警装置启动。

医用中心吸引系统The Standardization Office was revised on the afternoon of December 13, 2020医用中心吸引系统、医用中心供氧系统工作原理和结构组成一.工作原理1.医用中心吸引系统。

医用中心吸引系统的负压源是中心吸引站的真空泵机组，通过真空泵机组的抽吸使吸引系统管路达到所需负压值，在手术室、抢救室、治疗室和各个病房的终端处产生吸力，提供医疗使用。

2.医用中心供氧系统。

医用中心供氧系统的氧气气源集中在中心供氧站，气源氧气通过减压装置和管道输送到手术室、抢救室、治疗室和各个病房的终端处，提供医疗使用。

二.结构组成1.中心吸引系统（1）中心吸引系统主要由中心吸引站、管道、阀门及终端插头等组成。

（2）中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜和真空仪表等设备组成的独立操作间。

（3）中心吸引系统管路的末端，即输向患者的一端，连有快速接头(或一般接头)，插入(或连接)防止液体倒流吸引装置等。

2.中心供氧系统（1）中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头等组成。

（2）中心供氧站为集中存放医院氧气气源的建筑物。

供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。

氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀（或释压阀）等组成。

液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。

制氧机供氧由制氧机、储气装置、管道及报警装置等组成。

（3）汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表和切换装置等器件组成。

（4）终端由快速接头插座(或一般气体接头)，可插入(或连接)氧气湿化吸入器、麻醉机和呼吸机等医疗器械的气体插头组成。
