中心供氧负压吸引系统工程设计方案

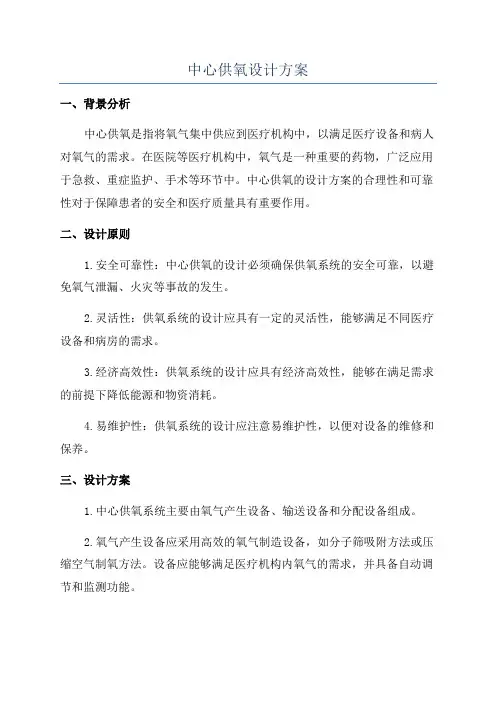

中心供氧设计方案一、背景分析中心供氧是指将氧气集中供应到医疗机构中，以满足医疗设备和病人对氧气的需求。

在医院等医疗机构中，氧气是一种重要的药物，广泛应用于急救、重症监护、手术等环节中。

中心供氧的设计方案的合理性和可靠性对于保障患者的安全和医疗质量具有重要作用。

二、设计原则1.安全可靠性：中心供氧的设计必须确保供氧系统的安全可靠，以避免氧气泄漏、火灾等事故的发生。

2.灵活性：供氧系统的设计应具有一定的灵活性，能够满足不同医疗设备和病房的需求。

3.经济高效性：供氧系统的设计应具有经济高效性，能够在满足需求的前提下降低能源和物资消耗。

4.易维护性：供氧系统的设计应注意易维护性，以便对设备的维修和保养。

三、设计方案1.中心供氧系统主要由氧气产生设备、输送设备和分配设备组成。

2.氧气产生设备应采用高效的氧气制造设备，如分子筛吸附方法或压缩空气制氧方法。

设备应能够满足医疗机构内氧气的需求，并具备自动调节和监测功能。

3.输送设备应根据医疗机构的布局和需求进行合理配置。

可以采用管道输送氧气、储罐输送氧气或移动式液氧罐输送氧气等方式。

管道输送氧气的管道材料应选用耐腐蚀、耐高压的材料，储罐和液氧罐应具备必要的保温和保护装置。

4.分配设备应根据不同用途进行合理分配。

应设有集中分配和分散分配两种方式，以满足医疗设备和病房的不同需求。

分配设备应具备可调节氧气流量的功能，以便根据需要进行调整。

5.中心供氧系统应具备氧气流量和浓度的实时监测功能，以便对供氧系统进行控制和调整。

监测设备应具备高精度、高可靠性的特点，并能够及时报警和记录。

四、系统安全措施1.供氧系统的设计应考虑到可能发生的氧气泄漏和火灾等风险，采取相应的安全措施。

如安装氧气泄漏报警装置和灭火装置，合理布置气压安全阀和减压阀等。

2.中心供氧系统的使用和维护人员应接受相关的培训，了解供氧系统的工作原理和使用方法，并掌握事故处理的基本知识和技能。

3.定期进行供氧系统的维护和检修工作，保证设备的正常运行。

医用中心供氧、负压、呼叫、电源系统安装工程设计方案第一部分设计思想一严格按照国家有关标准、规范进行工程设计，在技术层面上确保设计图纸方案符合国家有关标准、规范的规定，满足医院的要求。

二充分考虑方案实施的安全性、可靠性、实用性、先进性，在满足安全性、可靠性的前提下应用新技术、新工艺、新设备、新材料，同时兼顾经济、美观以及维修的方便性。

第二部分设计依据➢ YY/T0186-94《医用中心吸引系统通用技术条件》➢ YY/T0187-94《医用中心供氧系统通用技术条件》➢ GB706.1—1995《医用电器设备第一部分：通用安全要求》➢ GBJ232-90.92《电气装置安装工程施工及验收规范》➢ GB50235—97《工业金属管道焊接工程施工及验收规范》➢ GB50236—98《现场设备、工业管道焊接工程施工及验收规范》➢ GB/T1527—1997《铜及铜合金控制管》➢GB/T3091—93《低压流体输送用镀锌焊接钢管》➢ GB150《钢制压力容器》➢ GB8992—1998《医用氧》➢ GB191—90《包装储运图示标志》➢ GB50184—93《工业金属管道工程质量检验评定标准》➢ GB50136—2000《工业金属管道设计规范》➢ GBJ16—87《建筑设计防火规范》➢医院提供的病房楼平面图及医院对工程的要求第三部分设计范围一、工程内容（一）中心供氧系统（二）中心吸引系统(三) 医用传呼系统（四）设备带装置（含氧气终端，负压吸引终端，六孔插座，床头灯）。

第四部分设计方案一、中心供氧系统工程设计说明（一）简介医用中心供氧系统由中心氧站、减压装置、管道、阀门及终端氧气快速插座等组成。

中心氧站是整个系统的核心所在，站内的氧气通过管道和减压装置送到各个病区的各个病房的快速插座终端处，然后通过湿化器供病人吸氧，使用起来安全、快捷、方便。

（二）中心氧站根据医院要求以及我公司多年的设计施工经验，并按照YY/T0187-94《医用中心供氧系统通用技术条件》的有关规定，本工程氧气气源由院区氧气汇流排（20瓶）提供。

设计方案第一部分设计思想1。

严格按照国家的有关规定，规范进行工程设计,从技术上确保设计图纸符合国家有关标准、规范的规定，满足医院提出的各项要求。

2.努力贯彻设计的安全性、可靠性和实用性。

在满足安全、可靠的前提下采用先进技术,同时考虑经济、美观和维修方案等因素,搞好医院中心供氧、负压吸引，压缩空气、医用传呼、电源系统的设计.第二部分设计依据★ YY/T0186《医用中心吸引系统通用技术条件》★ YY/T0187《医用中心供氧系统通用技术条件》★《钢制压力容器》（GB150）★《拉制铜管》（GB1527）★《紫铜管》（GB2270)★《工业金属管道工程施工及验收规范》GB50235—97★院方要求及提供的平面图第三部分设计范围一、工程内容：1。

中心供氧系统2 中心吸引系统3。

电源系统（含开关、插座、床头灯）4。

医用传呼系统第四部分设计方案一、中心供氧系统工程设计说明539103 98BF 颿938210 9542 镂 31512 7B18 笘B1.供氧管道根据YY/T0187—94标准中4。

2。

2。

1、4。

3。

3和A1.1条规定及有关数据，经设计计算，具体方案如下：1。

1管道规格由氧站送往病房大楼;总管为Ø25×1。

5紫铜管，每个病区内主管道（以下简称横管）选用φ14×1 紫铜管；进入病房内的支管均选用φ8×1紫铜管.1.2管道材质根据YY/T0.87—94标准,供氧系统的管道选材主要脱脂紫铜管，根据我公司多年安装经验及院方要求,本工程供氧系统的管道采用紫铜管 .1.3管道布置氧站至病房楼主管采用尚地沟敷设至病房楼管道井内，直至顶层，每个病区走廊横管沿架设在病区走廊吊顶内,病房内支管及终端，截止阀均安装在铝合金设备带内,这样既整齐又美观。

1。

4管道连接氧气系统为铜材,采用气焊，所有快速插座、维修阀为铜材件.金属密封连接使用寿命长,无其它密封材料的老化之忧，且维修拆卸方便。

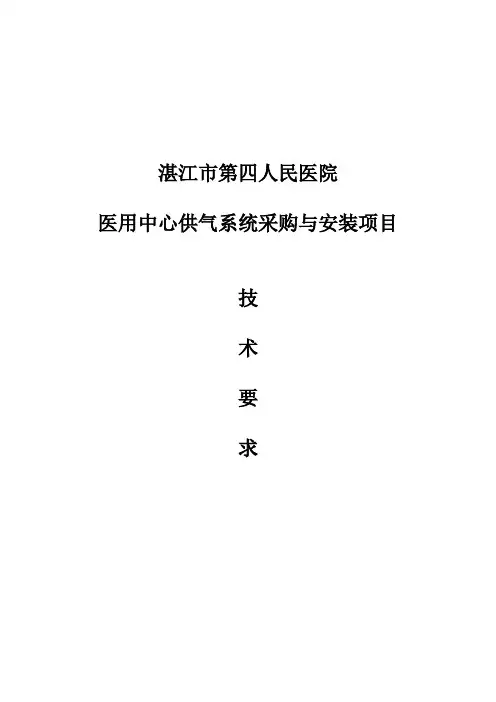

湛江市第四人民医院医用中心供气系统采购与安装项目技术要求医用中心供氧、负压吸引及传呼系统采购与安装项目总体设计纲要一、设计依据1、湛江第四人民医院设计图纸2、中华人民共和国医药行业标准YY/T0186—94 《医用中心吸引系统通用技术条件》YY/T0187—94 《医用中心供氧系统通用技术条件》3、中华人民共和国国家标准及其他相关标准GB50235-97 《工业金属管道工程施工及验收规范》GB50236-98 《现场设备、工业管道焊接工程施工及验收标准》 GB50316-2000 《工业金属管道设计规范》GB50303-2002 《建筑电气工程施工质量验收规范》GB9706.1-1995 《医用电器设备第一部分：通用安全要求》GB150 《钢制压力容器》GB8982 《医用氧气》GB/T3091-93 《低压流体输送用镀锌焊接钢管》GBJ232-90.92 《电气装置安装工程施工及验收规范》GB16912-1997 《氧气及相关气体安全技术规范》GB/T1527-1997 《铜及铜合金拉制管》QJ173 《基本产品焊接和钎焊通用技术条件》ISO7396：2002 《医用气体管路系统——第一部分：医用压缩气体和真空系统》ISO9170：1999 《医疗气体管路终端设备》ISO32：1977 《医用气瓶——识别的标志》ISO9170-1:1999(E) 《医用气体管路系统使用的终端头》ISO5359：2000 《医用气体系统使用的低压软管装配》HTM2022 《医用气体管路系统设计、安装、检查和验收》4、ISO9001质量体系认证证书GB/T19001－2000（idt ISO9001：2000）标准该质量体系适用于医用“五气（氧、氮、笑、压缩空气、负压吸引）”供给系统和传呼对讲系统的设计、开发、生产、安装和服务二、项目主要概况1、本项目位于湛江第四人民医院老年科一层南病区，共 1个病区、计有 25 张床。

金东方医院中心供氧、吸引、压缩空气及呼叫系统工程项目是医院实现现代化，提高医疗技术，寻求发展必备的基础设施之一，对此我公司愿意为医院提供全面的工程服务。

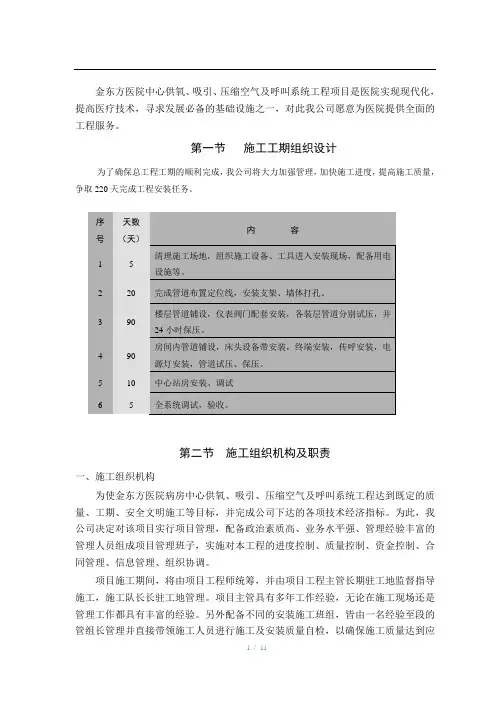

第一节施工工期组织设计为了确保总工程工期的顺利完成，我公司将大力加强管理，加快施工进度，提高施工质量，争取220天完成工程安装任务。

第二节施工组织机构及职责一、施工组织机构为使金东方医院病房中心供氧、吸引、压缩空气及呼叫系统工程达到既定的质量、工期、安全文明施工等目标，并完成公司下达的各项技术经济指标。

为此，我公司决定对该项目实行项目管理，配备政治素质高、业务水平强、管理经验丰富的管理人员组成项目管理班子，实施对本工程的进度控制、质量控制、资金控制、合同管理、信息管理、组织协调。

项目施工期间，将由项目工程师统筹，并由项目工程主管长期驻工地监督指导施工，施工队长长驻工地管理。

项目主管具有多年工作经验，无论在施工现场还是管理工作都具有丰富的经验。

另外配备不同的安装施工班组，皆由一名经验至段的管组长管理并直接带领施工人员进行施工及安装质量自检，以确保施工质量达到应有的水平和要求。

所有工程项目工程师、项目工程主管、队长及组长，皆由公司工程管理部委派及参与，工程管理部主任封益新，具有多年的工程管理经验。

而组长及施工队长经我公司直接培训及聘用，决不用外分包发包，以确保质量第一为前提。

二、职责1. 项目工程师◇直接监管工程各项事务，包括项目主管职责的督促；◇审核施工图，熟悉合同范围及施工图纸；◇监督工程施工质量与进度；◇接受并处理院方及工地投拆，及时向公司领导报告；◇监督设备材料到货，向公司有关部门通报未到货情况；◇负责项目施工安全管理，认真抓好作业安全和现场安全管理；◇接受院方投拆，及时通知售后服务部处理。

2、项目经理（项目副经理配合）◇负责统筹安排、协调管理整个项目工程：首先和设计人员进行图纸会审，协调施工和图纸有冲突的地方，并与有关配合单位进行图纸交底，确定施工方案：做好工程项目施工进度计划，确立项目工程质量与国标，在施工中对工程进行分段检查，及时发现问题，及时解决；做好工程记录、与监理记录，确保工程质量，树立公司形象、配合检验人员，做好调试工作。

中心供氧工程方案一、引言现如今的医疗条件与水平日益提高，对于医院的设施和医疗设备的要求也越来越高。

而供氧系统正是医院必备的基础设施之一，它对医院的医疗质量和安全性起着至关重要的作用。

因此，建设一个安全、可靠、高效的中心供氧系统，对于医院来说至关重要。

二、中心供氧系统的概述中心供氧系统是指通过一个统一的供氧装置，为医院的各个科室、病房、手术室、急诊室等提供氧气。

其主要组成部分包括氧气发生装置、氧气分配系统、氧气输送管道网络等。

中心供氧系统的设计、建设和运行管理，直接关系到患者的安全和医疗质量，因此需要精心设计。

三、中心供氧系统的设计与选择1. 设计理念中心供氧系统设计应该从满足医院安全、稳定氧气供应的需求出发，确保患者在任何时刻都能得到高质量的氧气。

同时，也需要兼顾运行经济性，避免资源的浪费。

2. 设备选择（1）氧气发生装置氧气发生装置是中心供氧系统的核心设备，它的性能直接关系到供氧系统的安全稳定性。

选择氧气发生装置时，需考虑其供氧能力、安全性、维护保养成本等因素，确保设备的选用符合医院的实际需求。

（2）氧气储存与分配设备氧气储存与分配设备包括氧气储存罐、管网系统、分配阀门等。

这些设备的选用应考虑其容量、阀门型号、管道材料等因素，以确保系统的高效运行。

四、中心供氧系统的建设1. 设计方案在确定中心供氧系统的设计方案时，需要充分考虑医院的实际情况，包括建筑结构、用氧量、用氧位置等。

同时也需要考虑未来的扩建、改造等因素，确保系统具有一定的扩展性和灵活性。

2. 施工管理中心供氧系统建设需要严格遵循相关施工标准和规范，确保设备安装位置合理、管道布置合理、阀门设备正确等。

并且需要配合医院相关部门，确保供氧系统的建设不会对医院日常运行造成干扰。

三、中心供氧系统的运行管理1. 管线巡检对中心供氧系统的管道、阀门、设备等进行定期巡检，发现问题及时处理，确保供氧系统的运行稳定。

2. 风险管理建立中心供氧系统的风险管理机制，对可能发生的故障、事故进行分析，并采取相应的预防措施，降低风险。

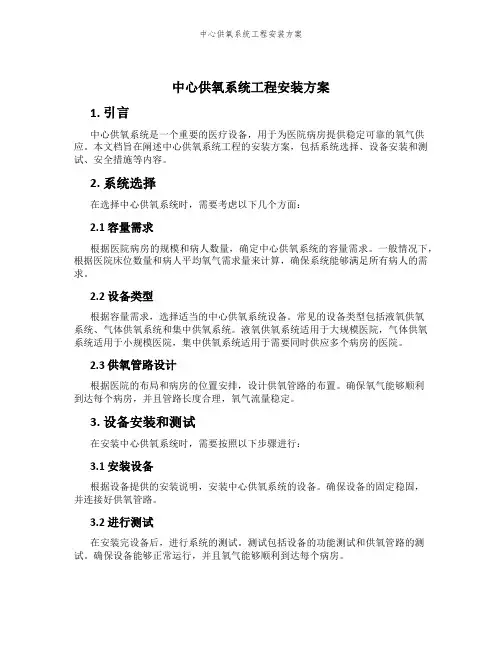

中心供氧系统工程安装方案1. 引言中心供氧系统是一个重要的医疗设备，用于为医院病房提供稳定可靠的氧气供应。

本文档旨在阐述中心供氧系统工程的安装方案，包括系统选择、设备安装和测试、安全措施等内容。

2. 系统选择在选择中心供氧系统时，需要考虑以下几个方面：2.1 容量需求根据医院病房的规模和病人数量，确定中心供氧系统的容量需求。

一般情况下，根据医院床位数量和病人平均氧气需求量来计算，确保系统能够满足所有病人的需求。

2.2 设备类型根据容量需求，选择适当的中心供氧系统设备。

常见的设备类型包括液氧供氧系统、气体供氧系统和集中供氧系统。

液氧供氧系统适用于大规模医院，气体供氧系统适用于小规模医院，集中供氧系统适用于需要同时供应多个病房的医院。

2.3 供氧管路设计根据医院的布局和病房的位置安排，设计供氧管路的布置。

确保氧气能够顺利到达每个病房，并且管路长度合理，氧气流量稳定。

3. 设备安装和测试在安装中心供氧系统时，需要按照以下步骤进行：3.1 安装设备根据设备提供的安装说明，安装中心供氧系统的设备。

确保设备的固定稳固，并连接好供氧管路。

3.2 进行测试在安装完设备后，进行系统的测试。

测试包括设备的功能测试和供氧管路的测试。

确保设备能够正常运行，并且氧气能够顺利到达每个病房。

3.3 调试设备在测试完成后，进行设备的调试。

调试包括设备的参数调整和氧气流量的调整，确保系统能够稳定地供应氧气。

4. 安全措施在安装中心供氧系统时，需要注意以下安全措施：4.1 设备固定确保中心供氧系统的设备固定牢固，防止设备的移动和滑动。

4.2 管路安全保证供氧管路的安全，防止撞击和压力过大导致管路破裂。

4.3 系统监控安装系统监控设备，实时监测中心供氧系统的运行状态，及时发现和解决问题。

4.4 应急准备建立应急预案，包括设备故障和停电情况下的备用供氧方案，确保病房的持续供氧。

5. 结论中心供氧系统的工程安装方案涉及到系统选择、设备安装和测试、安全措施等多个方面。

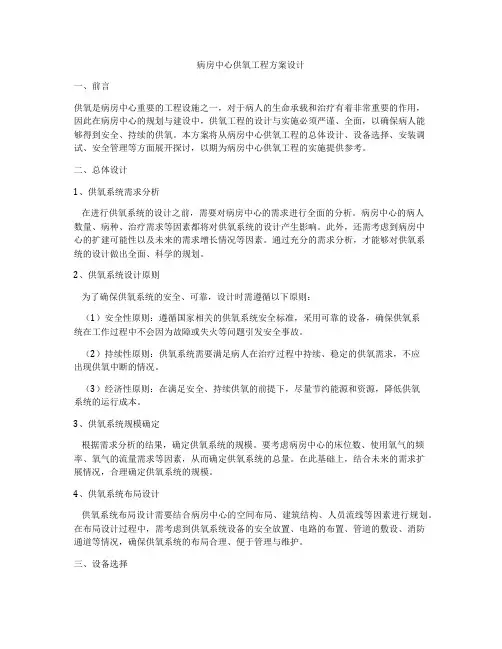

病房中心供氧工程方案设计一、前言供氧是病房中心重要的工程设施之一，对于病人的生命承载和治疗有着非常重要的作用，因此在病房中心的规划与建设中，供氧工程的设计与实施必须严谨、全面，以确保病人能够得到安全、持续的供氧。

本方案将从病房中心供氧工程的总体设计、设备选择、安装调试、安全管理等方面展开探讨，以期为病房中心供氧工程的实施提供参考。

二、总体设计1、供氧系统需求分析在进行供氧系统的设计之前，需要对病房中心的需求进行全面的分析。

病房中心的病人数量、病种、治疗需求等因素都将对供氧系统的设计产生影响。

此外，还需考虑到病房中心的扩建可能性以及未来的需求增长情况等因素。

通过充分的需求分析，才能够对供氧系统的设计做出全面、科学的规划。

2、供氧系统设计原则为了确保供氧系统的安全、可靠，设计时需遵循以下原则：（1）安全性原则：遵循国家相关的供氧系统安全标准，采用可靠的设备，确保供氧系统在工作过程中不会因为故障或失火等问题引发安全事故。

（2）持续性原则：供氧系统需要满足病人在治疗过程中持续、稳定的供氧需求，不应出现供氧中断的情况。

（3）经济性原则：在满足安全、持续供氧的前提下，尽量节约能源和资源，降低供氧系统的运行成本。

3、供氧系统规模确定根据需求分析的结果，确定供氧系统的规模。

要考虑病房中心的床位数、使用氧气的频率、氧气的流量需求等因素，从而确定供氧系统的总量。

在此基础上，结合未来的需求扩展情况，合理确定供氧系统的规模。

4、供氧系统布局设计供氧系统布局设计需要结合病房中心的空间布局、建筑结构、人员流线等因素进行规划。

在布局设计过程中，需考虑到供氧系统设备的安全放置、电路的布置、管道的敷设、消防通道等情况，确保供氧系统的布局合理、便于管理与维护。

三、设备选择1、供氧设备品牌选择供氧设备是供氧系统的核心，需要根据病房中心的需求选择具有良好口碑和质量保证的供氧设备品牌。

可以通过市场调研、同行评价等途径来确定供氧设备品牌，确保选择到适合病房中心需求的设备。

中心供氧系统设计方案（一）设计依据★《特种设备安全监察条例》★YY/T0187-94《医用中心供氧系统通用技术条件》★ GB150钢制压力容器★ GB12241-12243安全阀标准化（GB567爆破片装置）★ GB191包装储运图标志★ GB/T14976流体输送用不锈钢缝钢管★ GB2828逐批检查计数抽样程序计抽样表★ GB3836.4爆炸性环境用防爆电气设备本质安全型电路和电气设备★ GB8982医用氧气★ GB50235工业管道工程施工及验收规范★ GB50236现场设备、工业管道焊接工程施工及验收规范★医院提供的住院楼平面图及要求（二）设计范围★中心供氧系统★中心吸引系统★中心呼叫系统（三）设计思想1、严格按照国家的有关标准、规范进行工程设计，从技术上确保设计图纸符合国家有关标准、规范的规定，满足医院提出的各项要求。

2、努力贯彻设计的安全性、可靠性和实用性。

在满足安全、可靠的前提下采用先进技术，同时考虑经济、美观和维修方便等因素，搞好贵院中心供氧工程的设计。

（四）终端布置按照贵院提供的医院施工平面图及要求，并根据YY/T0186-94，YY/T0187-94标准规范，住院楼一～八层为供氧系统的设计区域。

共设计房间122间，244张床位，安装244只氧气快速插座，244只吸引快速插座，244只床头灯，244只三+二孔电源插座，244只电源开关，8只氧气二级减压箱，8只护士站测压表，8套传呼。

（五）中心供氧系统工程设计说明1、简介医用中心供氧系统由中心供氧站、减压装置、管道、阀门及氧气快速插座终端等组成。

中心供氧站是医用中心供氧系统的核心，站内的氧气通过管道和减压装置输送到各个病区各病房的快速插座终端处，然后通过湿化器供病人吸氧，它使用安全、快捷、方便，是一种近几年迅猛发展的现代化医疗设备。

2、中心供氧站本工程氧站采用瓶氧，设计在室内。

★瓶氧站供氧站供氧方式采用气瓶集中供应，瓶氧站内设置10瓶×2组自动切换装置，配套氧气过滤器二只、一级自动切换控制箱一台、气体自动切换报警箱一台，通过一级自动切换控制箱后到病房装配二级稳压箱；通过二级箱减压后，再通过走廊横管及支管输送到病房终端，最后通过湿化器上的流量调节开关再次减压后供病人吸氧使用。

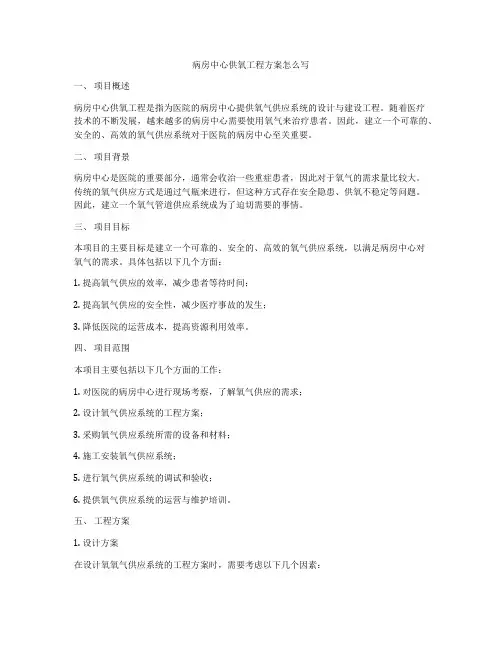

病房中心供氧工程方案怎么写一、项目概述病房中心供氧工程是指为医院的病房中心提供氧气供应系统的设计与建设工程。

随着医疗技术的不断发展，越来越多的病房中心需要使用氧气来治疗患者。

因此，建立一个可靠的、安全的、高效的氧气供应系统对于医院的病房中心至关重要。

二、项目背景病房中心是医院的重要部分，通常会收治一些重症患者，因此对于氧气的需求量比较大。

传统的氧气供应方式是通过气瓶来进行，但这种方式存在安全隐患、供氧不稳定等问题。

因此，建立一个氧气管道供应系统成为了迫切需要的事情。

三、项目目标本项目的主要目标是建立一个可靠的、安全的、高效的氧气供应系统，以满足病房中心对氧气的需求。

具体包括以下几个方面：1. 提高氧气供应的效率，减少患者等待时间；2. 提高氧气供应的安全性，减少医疗事故的发生；3. 降低医院的运营成本，提高资源利用效率。

四、项目范围本项目主要包括以下几个方面的工作：1. 对医院的病房中心进行现场考察，了解氧气供应的需求；2. 设计氧气供应系统的工程方案；3. 采购氧气供应系统所需的设备和材料；4. 施工安装氧气供应系统；5. 进行氧气供应系统的调试和验收；6. 提供氧气供应系统的运营与维护培训。

五、工程方案1. 设计方案在设计氧氧气供应系统的工程方案时，需要考虑以下几个因素：（1）氧气供应系统的覆盖范围：需要考虑到病房中心的具体布局和氧气使用点的位置，以确保氧气能够覆盖到每一个病房中心的区域。

（2）氧气供应系统的供氧量：需要根据病房中心的氧气使用量来确定氧气供应系统的供氧量，保证病房中心在任何时候都能够得到足够的氧气供应。

（3）氧气供应系统的安全性：需要在设计中考虑到氧气供应系统的安全性，避免因为氧气泄露等问题导致医疗事故的发生。

2. 采购方案在采购氧气供应系统的设备和材料时，需要考虑到以下几个因素：（1）设备的品质和性能：在选择供氧设备和材料时，需要考虑到设备的品质和性能，确保设备能够稳定可靠地供氧。

中心供氧系统设计方案以下是一个针对中心供氧系统的设计方案，旨在提供一个高效、安全和可靠的供氧系统。

1.系统布局：设计一个合理的中心供氧系统布局，包括氧气发生器/液化空分设备（LOX），气体储罐，管道系统和各种配件等。

应尽量将气体储罐和发生器/LOX设备分散放置在不同区域，以防止单点故障。

2.气体供应：选择适当的氧气发生器/LOX设备，确保其能够持续、稳定地提供所需的氧气。

同时，需要考虑到气体供应量的预测和调整，以满足不同患者的需求。

3.管道系统：设计一个高质量和可靠的管道系统，用于将氧气从储罐或发生器传输到各个使用点。

使用高质量的不锈钢管道，以确保在长期使用过程中不会发生泄漏或损坏。

4.气体质量控制：保持氧气的高纯度和高质量非常重要。

安装适当的过滤器和吸收器，以去除气体中的杂质和湿气。

必要时，安装压力调节器和阀门来控制氧气的流量和压力。

5.安全措施：中心供氧系统必须符合相关的安全规定和标准。

安装必要的安全设备，如氧气泄漏报警器和灭火系统。

另外，对操作人员进行培训，使其熟悉系统的操作和紧急情况下的应对措施。

6.备份和维护：设计一个备份系统，以确保在主系统故障时，仍然能够向患者提供持续的氧气供应。

同时，确保定期对系统进行维护和保养，以保持其良好的工作状态。

7.远程监控和控制：利用现代技术，设置远程监控和控制系统，可以实时监测氧气供应和质量，并根据需要进行调整。

这将有助于提高系统的可靠性和效率。

8.病人分配：为了更好地管理氧气供应和确保患者能够及时获得氧气，建议使用一种病人分配系统。

该系统可以根据患者的需求和优先级，自动管理氧气供应，使整个过程更加高效和准确。

综上所述，一个完善的中心供氧系统设计方案需要考虑到系统布局、气体供应、管道系统、气体质量控制、安全措施、备份和维护、远程监控和控制以及病人分配等多个因素。

通过科学合理地设计和实施这些方案，可以确保患者能够及时获得所需的氧气供应，提高治疗效果和患者生活质量。

湛江市第四人民医院医用中心供气系统采购与安装项目技术要求医用中心供氧、负压吸引及传呼系统采购与安装项目总体设计纲要一、设计依据1、湛江第四人民医院设计图纸2、中华人民共和国医药行业标准YY/T0186—94 《医用中心吸引系统通用技术条件》YY/T0187—94 《医用中心供氧系统通用技术条件》3、中华人民共和国国家标准及其他相关标准GB50235-97 《工业金属管道工程施工及验收规范》GB50236-98 《现场设备、工业管道焊接工程施工及验收标准》 GB50316-2000 《工业金属管道设计规范》GB50303-2002 《建筑电气工程施工质量验收规范》GB9706.1-1995 《医用电器设备第一部分：通用安全要求》GB150 《钢制压力容器》GB8982 《医用氧气》GB/T3091-93 《低压流体输送用镀锌焊接钢管》GBJ232-90.92 《电气装置安装工程施工及验收规范》GB16912-1997 《氧气及相关气体安全技术规范》GB/T1527-1997 《铜及铜合金拉制管》QJ173 《基本产品焊接和钎焊通用技术条件》ISO7396：2002 《医用气体管路系统——第一部分：医用压缩气体和真空系统》ISO9170：1999 《医疗气体管路终端设备》ISO32：1977 《医用气瓶——识别的标志》ISO9170-1:1999(E) 《医用气体管路系统使用的终端头》ISO5359：2000 《医用气体系统使用的低压软管装配》HTM2022 《医用气体管路系统设计、安装、检查和验收》4、ISO9001质量体系认证证书GB/T19001－2000（idt ISO9001：2000）标准该质量体系适用于医用“五气（氧、氮、笑、压缩空气、负压吸引）”供给系统和传呼对讲系统的设计、开发、生产、安装和服务二、项目主要概况1、本项目位于湛江第四人民医院老年科一层南病区，共 1个病区、计有 25 张床。

医用中心供氧系统设计方案一、引言。

医用中心供氧系统是医疗机构的重要设施，其设计方案的合理性和科学性直接关系到医疗机构的正常运转和医疗服务的质量。

本文将对医用中心供氧系统的设计方案进行详细阐述，以期为相关医疗机构提供参考和指导。

二、设计原则。

1. 安全性，医用中心供氧系统的设计必须符合相关的安全标准和规定，确保供氧设备和管道的安全可靠，避免发生氧气泄漏和其他安全事故。

2. 可靠性，供氧系统的设计应考虑到医疗机构的实际需求，保证供氧设备的稳定性和可靠性，确保氧气供应的持续性和稳定性。

3. 高效性，供氧系统设计应当充分考虑医疗机构的用氧量和用氧压力，确保供氧设备能够满足医疗机构的实际需求，提高供氧效率。

4. 经济性，在满足安全、可靠和高效的前提下，尽可能降低供氧系统的建设和运行成本，提高资源利用效率。

三、设计要素。

1. 氧气储存设备，医用中心供氧系统的设计中需要考虑氧气的储存设备，包括液氧储罐和气态氧储罐，确保氧气的储存量能够满足医疗机构的日常需求。

2. 氧气输送管道，供氧系统的设计需考虑氧气输送管道的布局和设计，确保输送管道的安全可靠，避免氧气泄漏和管道堵塞等问题。

3. 氧气输送设备，医用中心供氧系统需要配备氧气输送设备，包括氧气输送管路、氧气流量调节器、氧气面罩等，确保氧气能够准确、安全地输送到患者身边。

4. 氧气监测设备，供氧系统设计中需要考虑氧气监测设备的配置，确保能够及时监测氧气的压力和纯度，避免因氧气质量不达标而影响医疗服务的正常进行。

四、设计流程。

1. 调研分析，首先需要对医疗机构的实际情况进行调研分析，包括用氧量、用氧压力、用氧时间等方面的数据收集和分析，为供氧系统的设计提供依据。

2. 设计方案制定，在调研分析的基础上，制定医用中心供氧系统的设计方案，包括氧气储存设备的选型、氧气输送管道的布局、氧气输送设备的配置等内容。

3. 设备采购安装，根据设计方案，进行供氧设备的采购和安装工作，确保供氧系统的设备能够按照设计方案进行布置和安装。

负压吸引系统工程
1.负压吸引管道
（1）管道布置
主管、走廊横管、支管均与供氧系统同类型管线并行敷设，病房内支管及终端均安装在铝合金设备带内。

（2）管道连接
管道之间连接以焊接为主,辅以丝扣连接、球头螺帽连接。

这种连接方式密封性能好，有效地保证了系统的泄漏率指标。

2.压力监视装置
为方便护士实时观测吸引系统的实际负压，在病区的护士站内设计装有负压监视盒。

3.终端设备
吸引快速插座终端设计选用自封式快速插座，使用时只要将吸引头插入终端即可自动锁定，打开吸引开关、调节吸引头上的旋钮以改变负压的大小。

该插头插拔灵活，使用方便，不用时只需轻轻拔出连接部位，快速插座就会自动密封。

快速插座经出厂严格检验，密封性能好，无泄漏。

4.管道接地
按YY/T0186—94《医用中心吸引系统通用技术条件》规定，吸引管道应可靠接地，其接地与大地接地干线连接，接地干线由院方实施。

接地电阻应小于10Ω。

5.报警装置
当站内负压高于-0.019MPa或低于-0.073MPa时，报警箱即自动发出声光报警信号，及时提醒值班人员。

病房中心供氧设计方案病房中心供氧设计方案一、方案背景和目标病房中心供氧是医疗机构中非常重要的设施之一，它为患者提供氧气以维持生命，减少疾病的相关并发症。

本设计方案旨在为病房中心供氧提供一个安全、可靠、高效的系统，能够满足患者的供氧需求。

二、设计要点1. 设计合理的供氧系统布置，确保供氧管道到达每一个病房，同时维持较低的压力损失；2. 选择可靠的供氧设备，包括气源设备、压缩机、氧气装置等；3. 确保供氧系统的安全性，包括防火、防爆等措施；4. 配备完善的监控和报警系统，及时发现供氧系统的异常情况，并采取相应措施；5. 设计合理的供氧管道布置，避免管道破损和交叉感染的风险；6. 考虑供氧系统的可扩展性和维护性，方便日后的改造和维护工作。

三、主要技术方案1. 供氧系统主要由气源设备、压缩机、氧气装置和供氧管道组成。

气源设备为供氧系统提供氧气，压缩机通过增压将氧气输送到氧气装置中，氧气装置利用分子筛技术将氧气从空气中分离出来，然后输送给病房。

2. 供氧管道的布置应考虑到供氧的整体需求和特定病房的需求。

在主干管道中设置过滤器、减压阀和流量计等设备，以确保供氧的纯正度、稳定性和流量。

3. 供氧系统需要配备监控和报警系统，监测氧气的浓度、压力和流量等指标，并能在异常情况下发出警报信号。

报警系统应与中央监控系统相连，以便及时处理。

4. 供氧系统应配备多元备份系统，确保供氧的连续性。

当一个系统发生故障时，其他备份系统会自动接管并保持供氧正常。

五、预期效果通过本设计方案的实施，病房中心供氧系统将达到以下效果：1. 供氧系统的布置合理，覆盖到每一个病房，无死角；2. 供氧系统的不间断供氧能力强，保障患者的供氧需求；3. 供氧系统的安全性得到充分保证，减少事故和意外的发生；4. 供氧系统的监控和报警系统能够及时发现异常情况，减少人工巡视的工作量；5. 供氧系统的可扩展性和维护性良好，方便日后的改造和维护工作。

六、总结病房中心供氧设计方案旨在为患者提供一个安全、可靠、高效的供氧系统，确保患者能够得到及时且稳定的供氧。

医院中心供氧及负压吸引床头配件及呼叫施工组织方案一、投标产品的品牌、型号、配置二、详细技术指标和参数（一）液氧站房以及气体管道系统配置说明1、液氧站房配置说明根据医院用氧量的需求，选用2台15立方（0.8MPa）的医用液氧贮槽作为主供氧源，并配以相应的汽化器2台（200Nm3/h）、减压稳压装置等，保证院方的用气需求，并留有余量。

工作方式：液氧通过汽化器汽化成气体后经管道送各主道、副管道、支管道、直至终端用氧处。

氧气输送管道：连接中心供氧站及各用气终端，其主管、副管、支管、管路连接件、附件及阀门均采用优质耐氧化不锈钢（OCr19Ni10）。

完全符合《医用中心供氧系统通用技术条件》（YY/T0187-94）、《钢制压力容器》（GB150）、《流体输送用不锈钢无缝钢管》GB/T14976-2002、《现场设备、工业管道焊接工程施工及验收规范》（GB236）、《医用气体工程技术规范》（GB50751-2012）、《氧气站设计规范》（GB50030）等有关国家标准的要求，并经除油处理，采用氩弧焊焊接，无泄漏，保证稳压供氧2、气体管道系统配置说明（1）、医用氧气管道系统技术要求：①系统在最高工作压力时每小时泄漏率≤0.5%；②最远管道压力损失<10%；③氧气管内的气体流速≤10m/s；④终端流量：≥10L/min；⑤终端输出压力：0.2-0.5Mpa（可调）；⑥氧气管道接地电阻<10Ω。

（2）、医用真空吸引管道系统技术要求：①负压调节范围：-0.02Mpa ～ -0.07Mpa②平均小时增压率≤1.8%/H；③终端流量：≥30L/min；④系统接地电阻：<10Ω；⑤电控柜绝缘电阻值：>2MΩ。

（3）、管道材质：氧气管采用不锈钢管、吸引管道采用不锈钢管，设备带内部采用紫铜管。

3、液氧贮槽主要技术参数如下：型号：CFL-5/8 (中集圣达因)容器类别： II类介质：液氧设计温度：内胆：-196 ℃外胆：50 ℃设计压力：0.84 MPa 外胆：-0.1 MPa最高工作压力：0.8 MPa 外胆：-0.1 MPa容积：15 m3 有效容积：15 m3材料：内胆：S30408 外胆：Q345R规格：内胆：ø3412×9672×17 外胆：ø3916×12352×20重量：内胆：1950 Kg 总重：7940 Kg夹层保温材料：T-60D型珠光砂填充量：＞30.3 m3内胆气压试验：介质：氮气试验压力：1.06MPa内胆内管材料：S30408阀门；低温不锈钢截止阀封结真空度：≤2Pa液氧贮槽设计图样如下：4、温空式汽化器（1）、主要技术参数如下：型号： DKQ-200Nm3/h (四川空分)气化量： 200Nm3/h工作压力： 0.8 MPa加热方式：空气固定方式：钢筋混凝土预埋件（2）、结构特点：本系列汽化器为立式结构，采用新型的星型翅片管联接而成，独特的"梁"式联接提高了负载能力及整体刚性，使其具有结构美观坚固，使用寿命长，换热效果佳，维护操作简单等优点，每个铝合金翅片管有8个导热翅片，其两端间距为160~200MM，大大提高汽化性能并加快了融霜速度。

市第四人民医院医用中心供气系统采购与安装项目技术要求医用中心供氧、负压吸引及传呼系统采购与安装项目总体设计纲要一、设计依据1、第四人民医院设计图纸2、中华人民国医药行业标准YY/T0186—94 《医用中心吸引系统通用技术条件》YY/T0187—94 《医用中心供氧系统通用技术条件》3、中华人民国标准及其他相关标准GB50235-97 《工业金属管道工程施工及验收规》GB50236-98 《现场设备、工业管道焊接工程施工及验收标准》GB50316-2000 《工业金属管道设计规》GB50303-2002 《建筑电气工程施工质量验收规》GB9706.1-1995 《医用电器设备第一部分：通用安全要求》GB150 《钢制压力容器》GB8982 《医用氧气》GB/T3091-93 《低压流体输送用镀锌焊接钢管》GBJ232-90.92 《电气装置安装工程施工及验收规》GB16912-1997 《氧气及相关气体安全技术规》GB/T1527-1997 《铜及铜合金拉制管》QJ173 《基本产品焊接和钎焊通用技术条件》ISO7396：2002 《医用气体管路系统——第一部分：医用压缩气体和真空系统》ISO9170：1999 《医疗气体管路终端设备》ISO32：1977 《医用气瓶——识别的标志》ISO9170-1:1999(E) 《医用气体管路系统使用的终端头》ISO5359：2000 《医用气体系统使用的低压软管装配》HTM2022 《医用气体管路系统设计、安装、检查和验收》4、ISO9001质量体系认证证书GB/T19001－2000（idt ISO9001：2000）标准该质量体系适用于医用“五气（氧、氮、笑、压缩空气、负压吸引）”供给系统和传呼对讲系统的设计、开发、生产、安装和服务二、项目主要概况1、本项目位于第四人民医院老年科一层南病区，共1个病区、计有25 床。

2、本项目包括：医用中心供氧系统；医用负压吸引系统；医用气电终端系统；医用对讲传呼系统。

空调供氧负压吸引系统工程施工组织设计及对策1. 引言本文档旨在提供一个关于空调供氧负压吸引系统工程施工组织设计及对策的概述。

该系统被广泛应用于建筑物和公共场所，以确保室内空气的质量和安全。

2. 工程施工组织设计2.1 施工计划在进行空调供氧负压吸引系统工程施工之前，必须制定详细的施工计划。

该计划应包括施工阶段、各个工作任务的时间表、人力资源分配以及必要的材料和设备准备。

2.2 施工队伍组织一支高效的施工队伍是确保项目成功的关键。

招募具有相关经验和技能的工程师和技术人员，并提供相应的培训，以确保他们能够有效地完成施工任务。

2.3 施工安全施工期间应重视施工安全。

制定详细的安全方案，包括安全培训和设备防护措施，并确保所有工作人员严格遵守安全规定。

定期进行安全检查和排查隐患，及时采取措施进行纠正。

2.4 施工进度控制对施工进度进行有效的控制是保证项目按时完成的关键。

制定合理的工期计划，每日进行进度跟踪和记录，及时发现和解决施工延误问题。

3. 对策3.1 质量控制在施工过程中，应严格按照设计要求、相关标准和规范进行操作。

每个施工阶段都应进行质量检查和验收，确保施工质量达到预期标准。

3.2 环境保护施工期间应采取措施减少对环境的影响。

严格控制废弃物处理，合理使用资源，减少施工过程中的污染和浪费。

3.3 问题解决在施工过程中可能会遇到各种问题，及时解决问题对项目的顺利进行至关重要。

建立有效的沟通渠道和问题反馈机制，确保问题能够及时得到解决。

4. 结论通过合理的工程施工组织设计及对策，可以确保空调供氧负压吸引系统工程的顺利进行并达到预期的效果。

在施工过程中，应严格按照相关规范和标准进行操作，注重施工安全和质量控制，同时注意环境保护。

及时解决问题并做好沟通与反馈也是关键因素。

湛江市第四人民医院医用中心供气系统采购与安装项目技术要求医用中心供氧、负压吸引及传呼系统采购与安装项目总体设计纲要一、设计依据1、湛江第四人民医院设计图纸2、中华人民共和国医药行业标准YY/T0186—94 《医用中心吸引系统通用技术条件》YY/T0187—94 《医用中心供氧系统通用技术条件》3、中华人民共和国国家标准及其他相关标准GB50235-97 《工业金属管道工程施工及验收规范》GB50236-98 《现场设备、工业管道焊接工程施工及验收标准》 GB50316-2000 《工业金属管道设计规范》GB50303-2002 《建筑电气工程施工质量验收规范》GB9706.1-1995 《医用电器设备第一部分：通用安全要求》GB150 《钢制压力容器》GB8982 《医用氧气》GB/T3091-93 《低压流体输送用镀锌焊接钢管》GBJ232-90.92 《电气装置安装工程施工及验收规范》GB16912-1997 《氧气及相关气体安全技术规范》GB/T1527-1997 《铜及铜合金拉制管》QJ173 《基本产品焊接和钎焊通用技术条件》ISO7396：2002 《医用气体管路系统——第一部分：医用压缩气体和真空系统》ISO9170：1999 《医疗气体管路终端设备》ISO32：1977 《医用气瓶——识别的标志》ISO9170-1:1999(E) 《医用气体管路系统使用的终端头》ISO5359：2000 《医用气体系统使用的低压软管装配》HTM2022 《医用气体管路系统设计、安装、检查和验收》4、ISO9001质量体系认证证书GB/T19001－2000（idt ISO9001：2000）标准该质量体系适用于医用“五气（氧、氮、笑、压缩空气、负压吸引）”供给系统和传呼对讲系统的设计、开发、生产、安装和服务二、项目主要概况1、本项目位于湛江第四人民医院老年科一层南病区，共 1个病区、计有 25 张床。

中心供氧系统设计方案（一）设计依据★《特种设备安全监察条例》★YY/T0187-94《医用中心供氧系统通用技术条件》★ GB150钢制压力容器★ GB12241-12243安全阀标准化（GB567爆破片装置）★ GB191包装储运图标志★ GB/T14976流体输送用不锈钢缝钢管★ GB2828逐批检查计数抽样程序计抽样表★ GB3836.4爆炸性环境用防爆电气设备本质安全型电路和电气设备★ GB8982医用氧气★ GB50235工业管道工程施工及验收规范★ GB50236现场设备、工业管道焊接工程施工及验收规范★医院提供的住院楼平面图及要求（二）设计范围★中心供氧系统★中心吸引系统★中心呼叫系统（三）设计思想1、严格按照国家的有关标准、规范进行工程设计，从技术上确保设计图纸符合国家有关标准、规范的规定，满足医院提出的各项要求。

2、努力贯彻设计的安全性、可靠性和实用性。

在满足安全、可靠的前提下采用先进技术，同时考虑经济、美观和维修方便等因素，搞好贵院中心供氧工程的设计。

（四）终端布置按照贵院提供的医院施工平面图及要求，并根据YY/T0186-94，YY/T0187-94标准规范，住院楼一～八层为供氧系统的设计区域。

共设计房间122间，244张床位，安装244只氧气快速插座，244只吸引快速插座，244只床头灯，244只三+二孔电源插座，244只电源开关，8只氧气二级减压箱，8只护士站测压表，8套传呼。

（五）中心供氧系统工程设计说明1、简介医用中心供氧系统由中心供氧站、减压装置、管道、阀门及氧气快速插座终端等组成。

中心供氧站是医用中心供氧系统的核心，站内的氧气通过管道和减压装置输送到各个病区各病房的快速插座终端处，然后通过湿化器供病人吸氧，它使用安全、快捷、方便，是一种近几年迅猛发展的现代化医疗设备。

2、中心供氧站本工程氧站采用瓶氧，设计在室内。

★瓶氧站供氧站供氧方式采用气瓶集中供应，瓶氧站内设置10瓶×2组自动切换装置，配套氧气过滤器二只、一级自动切换控制箱一台、气体自动切换报警箱一台，通过一级自动切换控制箱后到病房装配二级稳压箱；通过二级箱减压后，再通过走廊横管及支管输送到病房终端，最后通过湿化器上的流量调节开关再次减压后供病人吸氧使用。
