浅埋暗挖法地铁车站3.2 柱洞法(中柱法)车站施工3.2.1 工法特点与施工流程3.2.1.1 工法特点(1)车站主体施工大致步序为:先各自开挖中间的三个导洞,并施作初期支护,待开挖完成之后,施作立柱,之后开挖中间的土体,用钢支撑倒换未施作的二次衬砌,待二次衬砌施作完毕并达到强度后,拆除临时钢支撑,即在中部形成一个完整闭合的受力体系,再进行侧面各自三个导洞的开挖及二次衬砌的建立。
(2)柱洞法施工引起的地面沉降量较小,安全度大,但中洞开挖时受力转换复杂。
(3)柱洞法主要用于一柱两洞设计、拱部弧度平缓,采用一般中洞法可能有大的地面沉降的情况。
也常常被用于修建三拱两柱双拱单柱双层岛式车站。
(4)柱洞法的优点:从既有经验和理论分析上考虑,柱洞法在控制地层沉降方面明显优于中洞法和侧洞法。
而在开挖阶段和侧洞法一样快速,而二次衬砌阶段又比中洞法力学转换简单。
(5)柱洞法的不足之处是操作空间小,天梁施工难度大;另外柱洞法施工,中间的土体承受的压力比较大,需要对这部分土体的稳定性进行评估,以确定是否需要采取特别措施来加固土体。
[6]。
3.2.1.2 施工流程以单拱双柱浅埋暗挖车站为例,阐述“中柱法”施工工艺流程及具体施工步序(见图3-8):(1)超前支护,开挖中部两侧1号洞室作初期支护,两侧同步开挖,注浆加固地层。
(2)采用CD法前后开挖两侧2、3号洞室,作初期支护,1、2、3号洞室施工错距15m 左右。
(3)局部地基深孔注浆加固,施做底纵梁及防水,架设钢管柱,施做顶纵梁及防水,临时支撑固定。
(4)开挖中洞Ⅰ号洞室,纵向作拱顶初期支护,中隔壁穿孔及时架设顶梁水平钢支撑。
(5)开挖中洞Ⅱ号洞室,视监测情况调整钢支撑,分段凿除顶部中隔壁并施做中拱顶板防水与二次衬砌。
各洞室施工错距15m左右。
(6)开挖中洞Ⅲ号洞室,穿洞架设临时钢支撑,开挖至基底及时封闭底部初期支护。
(7)完成中洞底板及防水层,中洞内衬形成稳定承重结构后,开始侧洞4号洞室开挖。
浅埋地铁单拱双柱双侧洞法暗挖车站施工工法一、前言地铁是现代化城市交通系统的重要组成部分,而地铁车站是地铁系统中最重要的节点之一。
为了能够在城市内建设地铁,需要采用各种不同的车站建设施工工法。
本文将对一种浅埋地铁单拱双柱双侧洞法暗挖车站施工工法进行介绍。
该工法已经在多个城市的地铁建设中得到应用,并且在实际工程中得到了验证。
二、工法特点浅埋地铁单拱双柱双侧洞法暗挖车站施工工法是一种高效、安全、环保的地铁车站施工工法。
主要特点如下:1. 采用浅埋式设计,避免深度设计,减少地下水问题;2. 采用单拱双柱、双侧开洞的结构设计,增加车站内部空间,并且结构性能优良;3. 使用暗挖技术,减少对周边环境和交通的影响;4. 工期短、施工速度快、效率高、质量稳定可靠。
三、适应范围浅埋地铁单拱双柱双侧洞法暗挖车站施工工法适用于城市中车站空间相对宽敞的地区,且周围环境比较平缓,地下水位相对较低。
因为该工法采用浅埋结构设计,不适用于地下水位深、土层松散的地质条件。
四、工艺原理施工工法与实际工程之间的联系、采取的技术措施进行具体的分析和解释,让读者了解该工法的理论依据和实际应用。
施工工艺取决于该工法的结构设计。
浅埋地铁单拱双柱双侧洞法暗挖车站结构设计为单拱双柱平面布置,柱间距、柱高以及拱高、拱宽等参数可以根据实际需要进行调整。
对于车站来说,车站盖板与车站墙体最小间隙保证不小于1米。
施工工艺的重点是对车站结构进行钢筋混凝土施工。
五、施工工艺该工法具体的施工工艺如下:1. 起草安全生产计划并落实施工人员安全教育和培训;2. 确定车站始发区和终点区域,然后进行车站关键点控制;3.施工车间拆除和设备上下由暗挖基础板施工完成;4. 洞口清地、打钢管拱架和格栅等加固措施;5. 开始暗挖车站区间(包括侧洞),侧洞采用先挖上层后挖下层方法施工;6. 完成暗挖车站范围后,固结处理、锚杆注浆等加固措施;7. 进行车站施工中的钢筋混凝土施工;8. 安装车站门窗、吊顶和灯光等设备;9. 完成测试验收并进行车站竣工验收。
浅埋暗挖地铁车站柱拱法施工工法浅埋暗挖地铁车站柱拱法施工工法一、前言浅埋暗挖地铁车站柱拱法施工工法是一种在城市地铁车站建设中广泛使用的施工工法。
它以其高效、节约空间和灵活的特点,在城市地下空间有限的情况下,提供了一种有效的施工解决方案。
二、工法特点浅埋暗挖地铁车站柱拱法施工工法的主要特点如下:1. 高效:该工法采用机械化操作,施工效率高。
由于它能够在地上或地下进行施工,可以减少对交通流量和周边环境的影响,提高施工效率。
2. 空间节约:该工法可以有效利用地下空间,减少建筑的占地面积,提高土地利用率。
3. 灵活:该工法适用于各种地质条件和工程需求,可以根据具体情况进行调整和改进。
三、适应范围浅埋暗挖地铁车站柱拱法施工工法适用于城市地铁车站建设,特别适用于地下空间有限、地质条件复杂和施工期限紧迫的情况。
四、工艺原理浅埋暗挖地铁车站柱拱法施工工法的工艺原理是通过空间控制和机械化设备,将地下空间利用至最大化,减少对土地资源的占用。
施工工法与实际工程之间的联系主要体现在以下几个方面:1. 地质勘察:在施工前需要进行地质勘察,确定地下工程的地质情况和土层的稳定性,以制定相应的施工方案。
2. 地下结构设计:根据地质勘察结果,进行地下结构的设计,包括柱、拱和顶板的尺寸和形状,以及相关的支撑结构。
3. 施工工艺:根据设计要求和工程实际情况,确定合理的施工工艺和技术措施,包括土方开挖、支护结构的安装、地下结构的施工等。
五、施工工艺浅埋暗挖地铁车站柱拱法施工工法的施工过程主要包括以下几个阶段:1. 地下开挖:首先进行土方开挖,使用挖掘机等机械设备进行挖掘,将土方运输出现场。
2. 支护结构安装:在开挖过程中,需要及时进行支护结构的安装,包括支撑框架、撑拱和支撑柱等。
3. 地下结构施工:在支护结构安装完成后,进行地下结构的施工,包括柱、拱和顶板等的构造。
4. 装饰装修:地下结构施工完成后,进行相关的装饰装修工作,包括墙面、地面等的装修。

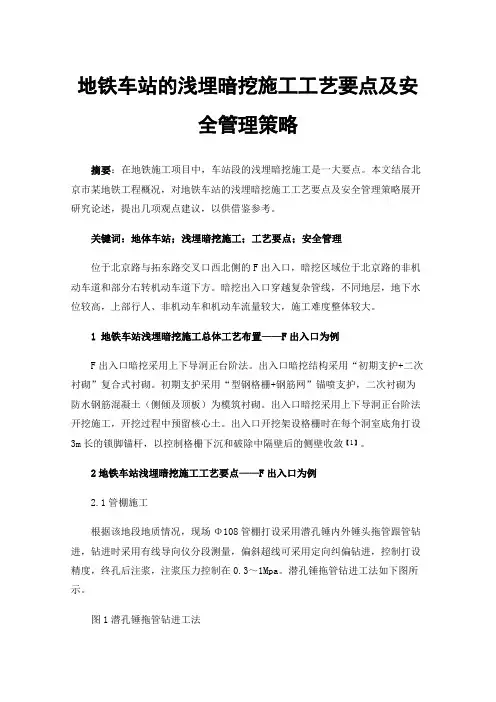

地铁车站的浅埋暗挖施工工艺要点及安全管理策略摘要:在地铁施工项目中,车站段的浅埋暗挖施工是一大要点。
本文结合北京市某地铁工程概况,对地铁车站的浅埋暗挖施工工艺要点及安全管理策略展开研究论述,提出几项观点建议,以供借鉴参考。
关键词:地体车站;浅埋暗挖施工;工艺要点;安全管理位于北京路与拓东路交叉口西北侧的F出入口,暗挖区域位于北京路的非机动车道和部分右转机动车道下方。
暗挖出入口穿越复杂管线,不同地层,地下水位较高,上部行人、非机动车和机动车流量较大,施工难度整体较大。
1地铁车站浅埋暗挖施工总体工艺布置——F出入口为例F出入口暗挖采用上下导洞正台阶法。
出入口暗挖结构采用“初期支护+二次衬砌”复合式衬砌。
初期支护采用“型钢格栅+钢筋网”锚喷支护,二次衬砌为防水钢筋混凝土(侧倾及顶板)为模筑衬砌。
出入口暗挖采用上下导洞正台阶法开挖施工,开挖过程中预留核心土。
出入口开挖架设格栅时在每个洞室底角打设3m长的锁脚锚杆,以控制格栅下沉和破除中隔壁后的侧壁收敛【1】。
2地铁车站浅埋暗挖施工工艺要点——F出入口为例2.1管棚施工根据该地段地质情况,现场Φ108管棚打设采用潜孔锤内外锤头拖管跟管钻进,钻进时采用有线导向仪分段测量,偏斜超线可采用定向纠偏钻进,控制打设精度,终孔后注浆,注浆压力控制在0.3~1Mpa。
潜孔锤拖管钻进工法如下图所示。
图1潜孔锤拖管钻进工法2.2钻进成孔施工钻孔施工前,对场地进行清理,并提前准备好钻机、清洗液等施工设备与物资,确保施工现场水电及交通条件满足施工要求。
施工前详细检查与测试各项机具设备,施工中所用的钻机、水泵、电机等必须性能质量良好,无任何质量与安全隐患。
开始钻孔前,组织人员对防线进行测量。
测量时以设计图为依据,在地墙上测放出钻孔位置,孔口处采用十字线确定孔口中心,保证位置无偏差。
完成孔位测后,上报检查,经检查确认合格后开展下道施工。
钻孔时钻机入孔的方位角与倾角需科学准确。
钻孔到设计深入后开始注浆【2】。

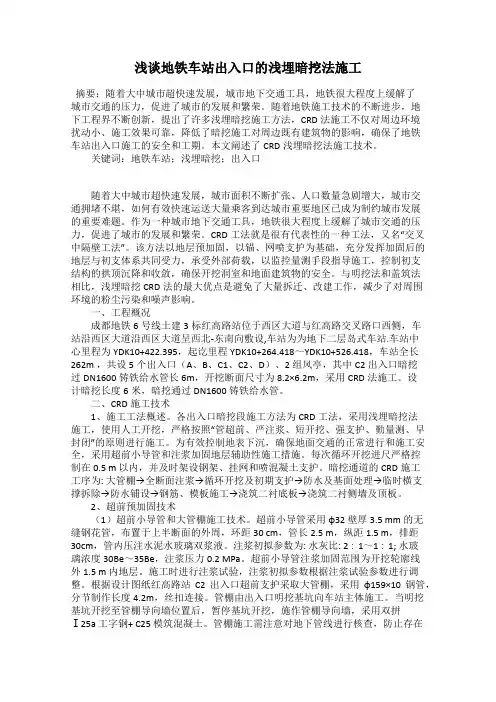

浅谈地铁车站出入口的浅埋暗挖法施工摘要:随着大中城市超快速发展,城市地下交通工具,地铁很大程度上缓解了城市交通的压力,促进了城市的发展和繁荣。
随着地铁施工技术的不断进步,地下工程界不断创新,提出了许多浅埋暗挖施工方法,CRD法施工不仅对周边环境扰动小、施工效果可靠,降低了暗挖施工对周边既有建筑物的影响,确保了地铁车站出入口施工的安全和工期。
本文阐述了CRD浅埋暗挖法施工技术。
关键词:地铁车站;浅埋暗挖;出入口随着大中城市超快速发展,城市面积不断扩张、人口数量急剧增大,城市交通拥堵不堪,如何有效快速运送大量乘客到达城市重要地区已成为制约城市发展的重要难题。
作为一种城市地下交通工具,地铁很大程度上缓解了城市交通的压力,促进了城市的发展和繁荣。
CRD工法就是很有代表性的一种工法,又名“交叉中隔壁工法”。
该方法以地层预加固,以锚、网喷支护为基础,充分发挥加固后的地层与初支体系共同受力,承受外部荷载,以监控量测手段指导施工,控制初支结构的拱顶沉降和收敛,确保开挖洞室和地面建筑物的安全。
与明挖法和盖筑法相比,浅埋暗挖CRD法的最大优点是避免了大量拆迁、改建工作,减少了对周围环境的粉尘污染和噪声影响。
一、工程概况成都地铁6号线土建3标红高路站位于西区大道与红高路交叉路口西侧,车站沿西区大道沿西区大道呈西北-东南向敷设,车站为为地下二层岛式车站.车站中心里程为YDK10+422.395,起讫里程YDK10+264.418~YDK10+526.418,车站全长262m ,共设5个出入口(A、B、C1、C2、D)、2组风亭,其中C2出入口暗挖过DN1600铸铁给水管长6m,开挖断面尺寸为8.2×6.2m,采用CRD法施工。
设计暗挖长度6米,暗挖通过DN1600铸铁给水管。
二、CRD施工技术1、施工工法概述。
各出入口暗挖段施工方法为CRD工法,采用浅埋暗挖法施工,使用人工开挖,严格按照“管超前、严注浆、短开挖、强支护、勤量测、早封闭”的原则进行施工。

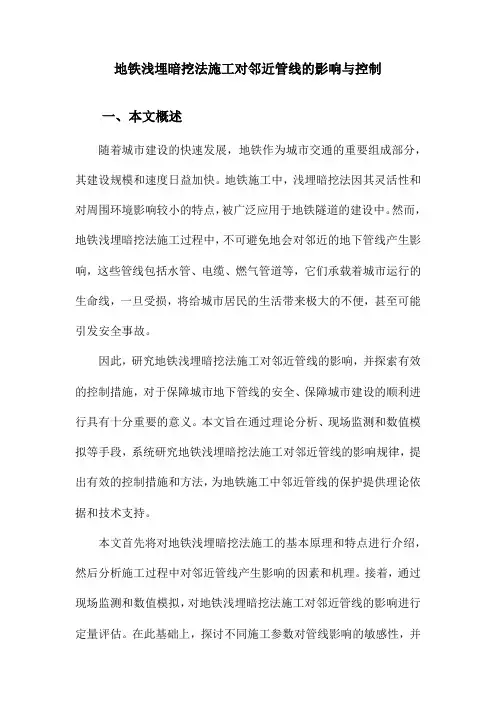

地铁浅埋暗挖法施工对邻近管线的影响与控制一、本文概述随着城市建设的快速发展,地铁作为城市交通的重要组成部分,其建设规模和速度日益加快。
地铁施工中,浅埋暗挖法因其灵活性和对周围环境影响较小的特点,被广泛应用于地铁隧道的建设中。
然而,地铁浅埋暗挖法施工过程中,不可避免地会对邻近的地下管线产生影响,这些管线包括水管、电缆、燃气管道等,它们承载着城市运行的生命线,一旦受损,将给城市居民的生活带来极大的不便,甚至可能引发安全事故。
因此,研究地铁浅埋暗挖法施工对邻近管线的影响,并探索有效的控制措施,对于保障城市地下管线的安全、保障城市建设的顺利进行具有十分重要的意义。
本文旨在通过理论分析、现场监测和数值模拟等手段,系统研究地铁浅埋暗挖法施工对邻近管线的影响规律,提出有效的控制措施和方法,为地铁施工中邻近管线的保护提供理论依据和技术支持。
本文首先将对地铁浅埋暗挖法施工的基本原理和特点进行介绍,然后分析施工过程中对邻近管线产生影响的因素和机理。
接着,通过现场监测和数值模拟,对地铁浅埋暗挖法施工对邻近管线的影响进行定量评估。
在此基础上,探讨不同施工参数对管线影响的敏感性,并提出相应的控制措施和方法。
通过工程实例验证所提控制措施的有效性,为地铁浅埋暗挖法施工中邻近管线的保护提供实践指导。
二、地铁浅埋暗挖法施工对邻近管线的影响分析地铁浅埋暗挖法施工对邻近管线的影响是多方面的,涉及到管线的安全、稳定和正常运行。
在浅埋暗挖法施工过程中,由于挖掘作业引起的土壤扰动、地层应力重分布以及地下水位的变动等因素,都可能对邻近管线产生不利影响。
土壤扰动可能导致管线周围的土壤支撑力减弱,增加了管线受到外部荷载时的变形风险。
特别是在管线与地铁隧道距离较近的情况下,土壤扰动的影响更为明显。
地层应力重分布也可能导致管线受到挤压或拉伸作用,从而引发管线变形或破坏。
地下水位的变动对邻近管线的影响不容忽视。
在浅埋暗挖法施工过程中,由于地下水的抽排和注浆作业,可能导致地下水位发生变化。

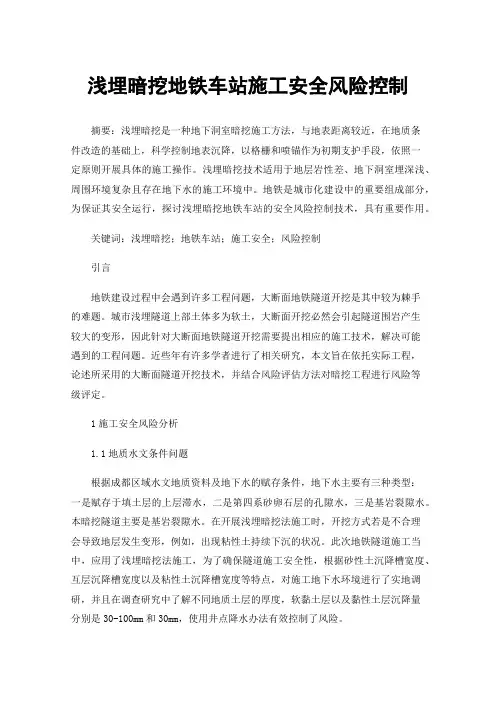

浅埋暗挖地铁车站施工安全风险控制摘要:浅埋暗挖是一种地下洞室暗挖施工方法,与地表距离较近,在地质条件改造的基础上,科学控制地表沉降,以格栅和喷锚作为初期支护手段,依照一定原则开展具体的施工操作。
浅埋暗挖技术适用于地层岩性差、地下洞室埋深浅、周围环境复杂且存在地下水的施工环境中。
地铁是城市化建设中的重要组成部分,为保证其安全运行,探讨浅埋暗挖地铁车站的安全风险控制技术,具有重要作用。
关键词:浅埋暗挖;地铁车站;施工安全;风险控制引言地铁建设过程中会遇到许多工程问题,大断面地铁隧道开挖是其中较为棘手的难题。
城市浅埋隧道上部土体多为软土,大断面开挖必然会引起隧道围岩产生较大的变形,因此针对大断面地铁隧道开挖需要提出相应的施工技术,解决可能遇到的工程问题。
近些年有许多学者进行了相关研究,本文旨在依托实际工程,论述所采用的大断面隧道开挖技术,并结合风险评估方法对暗挖工程进行风险等级评定。
1施工安全风险分析1.1地质水文条件问题根据成都区域水文地质资料及地下水的赋存条件,地下水主要有三种类型:一是赋存于填土层的上层滞水,二是第四系砂卵石层的孔隙水,三是基岩裂隙水。
本暗挖隧道主要是基岩裂隙水。
在开展浅埋暗挖法施工时,开挖方式若是不合理会导致地层发生变形,例如,出现粘性土持续下沉的状况。
此次地铁隧道施工当中,应用了浅埋暗挖法施工,为了确保隧道施工安全性,根据砂性土沉降槽宽度、互层沉降槽宽度以及粘性土沉降槽宽度等特点,对施工地下水环境进行了实地调研,并且在调查研究中了解不同地质土层的厚度,软黏土层以及黏性土层沉降量分别是30-100mm和30mm,使用井点降水办法有效控制了风险。
1.2人为及施工因素在浅埋暗挖地铁车站施工中,若选线过程中并未全面考量技术、可行性等因素,导致选线不合理,一旦投入修建时遇到不良地质,极易引发隧道塌方事故,若重新选线规划修建,会造成人力组物力财力资源的浪费,影响工程整体效益。
浅埋暗挖地铁车站工程建设中,地质勘探的准确性不足,导致勘探结果缺乏可靠性,会给浅埋暗挖地铁车站工程埋下巨大的安全隐患。
地铁车站施工方法地铁车站通常是车站主体(站台、站厅、设备用房、生活用房),出入口及通道,附属建筑物(通风道、风亭、冷却塔等)三大部分组成。
车站模型在地铁车站施工中,我们常见的方法有明挖法、盖挖法、暗挖法三种方法。
一、明挖法施工顺序:围护结构施工→降水井施工→冠梁、第一道支撑→从上至下逐层开挖基坑至各支撑面施工各道支撑→开挖到最底层→底板浇筑→自下而上逐步拆除支撑→侧墙和中板→顶板混凝土浇筑→顶板回填。
明挖法1、围护结构施工:常见的有地下连续墙、钻孔灌注桩、人工挖孔桩、钻孔咬合桩、SMW工法桩、工字桩及钢板桩。
地连墙钢筋笼2、降水施工:将水位降至开挖面以下。
3、支撑结构:常见的混凝土支撑、钢支撑和H型钢支撑。
4、土方开挖:土方开挖应分层、分段、分块,开挖后要及时施加支撑,设计要求值施加轴向预应力。
土方开挖二、盖挖法盖挖顺作法先施作基坑的围护结构和临时覆盖板,然后在覆盖板的保护下进行车站基坑的支护与开挖。
开挖到底后由下往上施作底板、边墙,最后完成顶板,最后拆除覆盖板恢复路面。
盖挖逆作法车站结构由上往下进行施作,和盖挖顺作法不同的是,盖挖逆作法上方的覆盖板并不是临时的,将来不会拆除,而是直接作为车站结构的顶板。
盖挖半逆作法处于顺作法和逆作法之间,所以同时具备二者的特点,需要设置水平支撑和处理横向施工缝。
盖挖半逆作法三、暗挖法新奥法:是充分利用围岩的自承能力和开挖面的空间约束作用,采用锚杆和喷射混凝土为主要支护手段,对围岩进行加固,约束围岩的松弛和变形,并通过对围岩和支护的量测、监控,指导地下工程的设计施工。
浅埋暗挖法:利用土层在开挖过程中短时间的自稳能力,采取适当的支护措施,使围岩或土层表面形成密贴型薄壁支护结构的不开槽施工方法,主要适用于粘性土层、砂层、砂卵层等地质。
1、核心技术被概括为18字方针:管超前、严注浆、短开挖、强支护、快封闭、勤量测。
2、开挖方法:短台阶法、带临时仰拱的长台阶法、中隔壁法(CD法)、交叉隔壁法(CRD法)、侧壁导坑法(眼镜法)、弧形导坑留核心土等。
地下车站暗挖法施工地铁车站断面大,而且埋深较浅、地层条件差、软弱不稳定,一般为多跨结构,跨与跨之间用梁、柱连接。
这种条件下,一般采用柱洞法、侧洞法、中洞法及洞桩墙法施工,其核心是变大断面为中、小断面,从而提高施工安全度。
1.施工准备除按一般常规要求进行外,要特别强调对地质条件的调查分析和施工方法的选择,以确定合理的开挖方式、顺序、分段方式和支护方式,加快施工进度。
2.开挖一般采用分部开挖。
通常初期支护从上向下施作,先挖拱部,形成网喷结构,然后再向下边开挖边网喷支护。
拱部跨度在20~30m时,一般在拱脚水平位置上设两个侧壁导坑,在拱顶设一个顶部导坑,从两侧向顶端扩大开挖。
开挖到设计尺寸,及时挂钢筋网,喷混凝土形成初期支护,最后开挖中央核心部分。
拱部扩大的宽度根据地质条件和施工方法不同,通常为3~5m。
各导坑的断面,应根据施工方法确定。
爆破时,尽量采用光面爆破或预裂爆破,以减少超挖、欠挖和对围岩的破坏。
为避免主洞与其他有关隧道(运输通道、通风洞、电缆洞、排水洞等)的交叉,以及因受到大规模爆破开挖造成围岩松动,各相关隧道应先于主洞开挖。
在主洞与其他隧道连接处应预先用混凝土衬砌(或锚喷支护)加固。
开挖过程中,根据设计要求,对围岩的变形和松动影响进行必要的量测,并将结果反馈到施工中去,以指导工程顺利进行。
3.支护地铁车站暗挖法施工支护的主要目的是为了加固新产生临空面的围岩和防止围岩风化。
因此,一次支撑和二次衬砌在开挖后应尽早施工。
一、中洞法施工中洞法施工就是先开挖中间部分(中洞),在中洞内施作梁、柱结构,然后再开挖两侧部分(侧洞),并逐渐将侧洞顶部荷载通过中洞初期支护转移到梁、柱结构上。
这种施工方法,由于中洞的跨度较大,一般采用CD法、CRD法或眼镜法施工。
中洞法施工工序复杂,但两侧洞对称施工,比较容易解决侧压力从中洞初期支护转移到梁柱上时产生的不平衡侧压力问题,施工引起的地表下沉较易控制,具体施工顺序见图16-1。
简述浅埋暗挖车站施工方法1 引言我国城市交通建设事业的迅猛发展,涌现了很多大跨度暗挖地铁车站,大跨度浅埋暗挖车站与普通的小断面隧道存在本质上的不同。
浅埋暗挖法是我国在新奥法的基础上,结合中国国情创立并发展起来的。
其原理是利用围岩在开挖过程中短时间的自稳能力,采取适当的支护措施,使围岩或土层表面形成密贴型薄壁支护结构的施工方法[1]。
青岛地铁许多暗挖车站位于"上软下硬"地层,即:表覆土层厚5~8m,强风化岩层厚8~13m,中风化岩层顶面埋深约13~20m,目前国内大部分暗挖地铁车站均为第四系土层中(多数土质、砂卵石、沉积岩与变质岩地层中)、非爆破开挖,青岛土岩组合地层中浅埋或超浅埋大断面暗挖工程在国内外都少见[3],施工难度和风险较大,无本工程类似经验。
论文通过模型试验对大跨度浅埋暗挖车站施工力学机制进行了深入的研究。
2 模型试验设计2.1 模型参数本次试验以青岛地铁3号线延安三路站暗挖隧道为背景,以水泥和石膏为粘结剂,以砂为主要填料的混合材料,展开土岩组合地层中双侧壁导坑法施工过程围岩受力机理和变形规律研究。
根据背景工程所得的地质勘察资料以及以往的试验经验,本次试验主要模拟覆土层、上部拱部开挖层和下部开挖层。
第一层模拟覆土层(粉质粘土和含砂粘性土),采用清洁河砂来模拟。
第二层模拟上部拱部开挖层(强风化花岗岩),河砂:水泥:石膏=60:3:7。
第三层模拟下部开挖层(中风化花岗岩),河砂:水泥:石膏=40:5:7。
2.2 试验模型借鉴前人模型材料配比的成功经验,选取河砂与普通粘粒含量小的清洁河砂(粒度0.15~0.5mm)进行配比。
参考国内外试验经验,选用水泥、石膏为胶结材料,河砂为主要填料的相似材料配置的土层为模拟地层。
二衬和纵梁采用0.5mm厚白铁皮来模拟混凝土衬砌结构,并按隧洞的尺寸加工成预期的形状。
临时竖向支撑采用0.5mm厚白铁皮预先制作成模型。
以石灰粉作为分层材料,每隔500mm铺设石灰粉,按1:50建立平面模拟试验模型。
地铁车站浅埋暗挖施工技术探讨发表时间:2017-07-14T16:17:22.023Z 来源:《基层建设》2017年第7期作者:杨贵波[导读] 摘要:地铁作为一种新型的城市轨道交通系统,现在已经被广泛的应用到各大城市中,不仅可以提高交通效率,还可以优化乘客乘车感觉。
广州轨道交通建设监理有限公司广东广州 510000摘要:地铁作为一种新型的城市轨道交通系统,现在已经被广泛的应用到各大城市中,不仅可以提高交通效率,还可以优化乘客乘车感觉。
但是因为地铁运行环境的特殊性,施工难度比较高,且容易对周边环境产生影响,一直都是施工研究要点。
对地铁车站浅埋暗挖施工技术进行分析,需要结合技术要求,从实际环境出发,编制可行性高的施工方案,保证整个施工作业实施的规范性,达到专业施工标准,本文对此进行了简要分析。
关键词:浅埋暗挖;地铁车站;施工一、浅埋暗挖及其施工步骤(1)浅埋暗挖法的含义浅埋暗挖法是在距离地表较近的下面进行各种类型地下洞室暗挖施工的一种施工工艺,它是城市地铁工程施工的一种常用的施工方法,对于保护地质具有十分重要的作用,已经逐渐成为被地铁工程认可的比较重要的施工方法。
在地铁工程中通常使用的就是浅埋暗挖法,可是在浅埋暗挖施工过程中可能会出现沉降问题。
如果沉降工作控制不好,就会严重影响地下工程塑造文明形象,同时还有可能会破坏到地下管线、更严重的是有可能导致地面以上建筑物开裂变形。
(2)浅埋暗挖法的施工步骤浅埋暗挖法沿用了新奥法 ( NATM)的基本原理,在新奥法的基本原理的基础上,浅埋暗挖法的施工控制要点是“勤测量、快封闭、强支护、短进尺、管超前、严注浆”。
先将钢管打入地层,然后注入水泥或化学浆液,加固地层。
在采用浅埋暗挖法前,必须要确保开挖面土体稳定。
加固完地层之后,用短进尺实施开挖工作。
一般0.5m ~1.0m左右一循环,之后就可以做初期支护。
地下防水工作合理有效处理是非常有必要的,否则就有可能出现塌方现象,是其它施工工作的基础。
6.5.3 地铁车站浅埋暗挖法施工技术
6.5.3.1 中洞法
●将包括两排立柱在内的范围划分为中洞,采用CRA法开挖,待完成立柱及中洞二次衬砌结构后,再用台阶法开挖侧洞。
●可有效减小地表的沉降量。
三拱车站中洞法施工步骤示意
4
双拱中洞法施工步骤示意
6.5.3.2 侧洞法
●与中洞法相反,侧洞法是先对称地用CRD法开挖两个侧洞,待完成
二次模注钢筋混凝土结构后,再用台阶法开挖中洞。
●侧洞法可能产生比中洞法要大的地表下沉。
侧洞法施工步骤示意
6.5.3.3 双眼镜工法
●采用该方法在同一横断面上的开挖跨度进一步缩小,因而更有利于
地层的稳定,但施工进度将会减慢。
●三跨双拱车站结构采用的双眼镜工法,对地表的沉陷值可以控制在
30mm之内,与中洞法相当。
双眼镜工法施工步骤示意
6.5.3.4 柱洞法
●将整个断面开挖横向分为:侧洞、有柱的柱洞和中洞共5个洞室进行开挖
●进一步缩小了车站的开挖跨度,能更好的控制地表的沉降。
6.5.3.4 洞桩法(PBA法)
1.PBA工法概述
1.PBA工法概述
●PBA工法的核心在于:形成由侧壁支撑结构和拱部支护组成的整体支护体系,代替传统的预支护和初期支护结构,以保证施工安全,控制地层沉降。
●PBA工法施工车站的结构型式:为直墙多层多跨拱形结构,采用复合衬砌支护型式。
中柱多采用钢管柱型式。
(2)不设下导洞的PBA工法
●该方法取消下导洞,直接在上导洞内施作钻孔灌注桩,利用桩基的承载
力支撑车站施工阶段上部地层的荷载。
(a) 导洞开挖支护(b) 洞内桩基施工(c) 双跨拱部开挖支护(d) 第一道内支撑施工
(e) 第二道内支撑施工(f) 结构底板施工(g) 结构柱、梁、拱和
中层板施工(h) 拆除临时中桩,中
孔拱部施工
(3)PBA工法的特点
●施工安全,地表沉降小;
●导洞小,可同步施工,施工干扰小,各导洞内的柱、纵梁也可同时作业;
●扣拱后内部施工空间开阔,可采用机械开挖,作业效率高;
●需在两侧施作灌注桩,提高了造价;
●施工工序较多,且在一个十分狭窄的小导洞内完成一系列的钢筋、立模、浇
注、吊装等操作,作业环境差。
(4)PBA工法的适用条件
●无水、地质条件差、周边环境复杂、断面大的大型地铁站。
总结:
●地铁车站浅埋暗挖施工按照“小分块、短台阶、多循环、快封闭”的原则,变大跨车站为小跨进行施工。
●车站立柱所在空间必须先开挖并施作立柱,以便于形成完整的受力结构体系。
