“浅埋暗挖法”施工步骤十二问

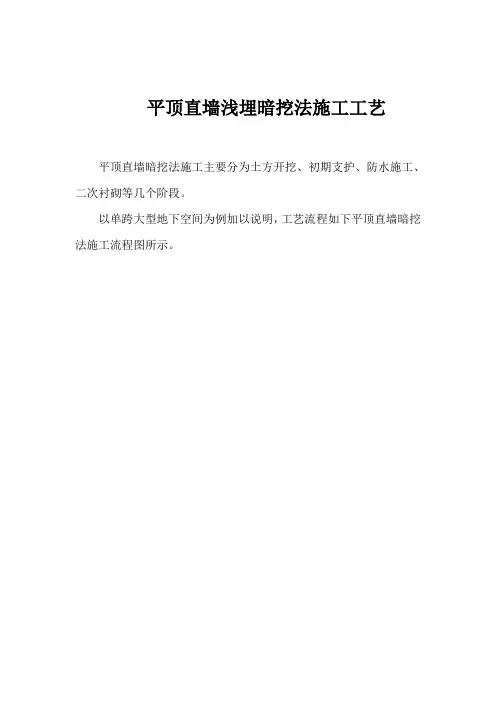

平顶直墙浅埋暗挖法施工工艺平顶直墙暗挖法施工主要分为土方开挖、初期支护、防水施工、二次衬砌等几个阶段。

以单跨大型地下空间为例加以说明，工艺流程如下平顶直墙暗挖法施工流程图所示。

平顶直墙浅埋暗挖操作要点1、开挖、初支（1）在土方开挖前，要根据土质情况、开挖步距，打设超前导管或管棚，通过超前注浆加固隧道周边土体和超前棚护措施，保证开挖安全，有效控制沉降。

（2）土方开挖前上半部打超前小导管时，小导管采用φ32～φ40钢管，间距200～300mm，外倾角8°～12°，每步纵向搭接长度1m左右。

超前注浆材料视地层情况使用水泥-水玻璃双浆液或水玻璃单浆液，浆液配比要在现场试验确定。

注浆时要采用跳跃式注浆法，压力控制在0.5Mpa左右。

小导管施工工艺标准参见《浅埋暗挖隧道小导管超前注浆工艺标准》。

（3台阶法施工：先开挖上台阶土方，施作上台阶初支结构和临时支撑。

上台阶完成后施作下台阶土方、初支和临时支撑，形成封闭结构。

该法适用于导洞断面较大时，具体见图。

件，滞后导洞格栅和两侧格栅通过接头预埋件连接牢固。

纵向连接筋要根据设计要求设置和焊接，在连接处设临时立柱支撑。

（6）格栅支立完成后及时进行初支混凝土喷射。

采用单体临时支撑时，其迎土面可根据现场土质情况采用木板封闭。

（7）初支完成5～10m后，要在初支背后压注水泥浆液，充填背后空隙，减少地面沉降。

2、防水结构浅埋暗挖平顶直墙结构防水一般设三道：即初支结构防水、防水层防水和二衬抗渗混凝土防水。

（1）初支结构防水在普通初支喷射混凝土中加入膨胀剂，在初支结构与结构外土层之间进行背后注浆，减少结构缝隙，防止大面积渗漏。

（2）防水层施工在初支与二衬之间要设封闭体系的防水层。

防水材料一般选用卷材防水材料，具体要按照设计要求和相关规范进行施工。

（3）临时支撑处防水处理临时支撑处防水处理方法有两种：一种方法是在二衬之前进行托换。

具体方法是先将准备托换支撑处防水施工完毕，在已做完防水的初期支护部位加设倒换支撑柱，在倒换支撑的顶底与防水层接触部位采取加放垫板等措施保护防水层不被压坏。

★浅埋暗挖法添加时间:2006-11-20 14:44:36浅埋暗挖法1、全断面开挖法施工a 施工顺序全断面开挖法施工操作比较简单，主要工序：使用移动式钻孔台车，首先全断面一次钻孔，并进行装药连线，然后将钻孔台车后退到50m以外的安全地点，再起爆，一次爆破成型，出渣后钻孔台车再推移至开挖面就位，开始下一个钻爆作业循环．同时，施作初期支护，铺设防水隔离层（或不铺设），进行二次筑模衬砌．该流程突出两点：增加机械手进行复喷作业，先初喷后复喷，以利于稳定地层和加快施工进度；铺底混凝土必须提前施作，且不滞后200m．当地层较差时铺底应紧跟，这是确保施工安全和质量的重要做法．b适用范围全断面法主要适用于Ⅳ～Ⅵ类围岩．当断面在50m２以下，隧道又处于Ⅲ类围岩地层时，为了减少对地层的扰动次数，在采取局部注浆等辅助施工措施加固地层后，也可采用全断面法施工．但在第四纪地层中采用此施工方法时，断面一般均在20m２以下，且施工中仍须特别注意，山岭隧道及小断面城市地下电力﹑热力﹑电信等管道工程施工多用此法．c评价优点：全断面开挖法有较大的作业空间，有利于采用大型配套机械化作业，提高施工速度，且工序少，便于施工组织的管理．缺点：(1)由于开挖面较大，围岩稳定性降低，且每个循环工作量较大．(2)每次深孔爆破引起的震动较大，因此要求进行精心的钻爆设计，并严格控制爆破作业．2﹑台阶法施工台阶法施工就是将结构断面分成两个或几个部分，分步开挖。

根据地层条件和机械配套情况，台阶法又可分为正台阶法﹑中隔墙台阶法等。

该法在浅埋暗挖法中应用最广，可根据工程实际、地层条件和机械条件，选择适合的台阶方式。

正台阶法开挖优点很多，能较早地使支护闭合，有利于控制其结构变形及由此引起的地面沉降。

上台阶长度（L）一般控制在1~1.5倍洞径（D），根据地层情况，可选择两步或多步开挖法。

1）上下两部分步开挖法。

采用此法，若地层较好（Ⅲ～Ⅳ类），可将断面分成上下两个台阶开挖，上台阶长度一般控制在1~1.5倍洞径（D）以内，但必须在地层失去自稳能力之前尽快开挖下台阶，支护后形成封闭结构，如下图所示。

第1篇一、施工原理地下浅埋暗挖工程施工主要基于新奥法原理，通过边开挖边支护，约束围岩变形，使围岩与支护结构共同形成稳定的支护环，实现人工掘进作业的稳定进行。

二、施工方法1. 工程前期准备：对地下管线、地下水位、地质条件等进行详细调查，制定合理的施工方案，包括开挖、支护、防水、排水等。

2. 施工步骤：（1）开挖：采用正台阶法、全断面法等，根据地质条件和工程需求选择合适的开挖方法。

（2）支护：初期支护主要由超前小导管注浆、钢筋网、喷射混凝土、钢拱架等组成，形成联合支护体系。

（3）防水：采用注浆、防水板、防水混凝土等手段，确保隧道结构的防水效果。

（4）排水：设置排水沟、集水井等，及时排除隧道内的地下水。

（5）二衬施工：在初期支护的基础上，进行钢筋混凝土结构的二次衬砌，提高隧道的整体稳定性。

三、施工要点1. 施工前，对地下管线、地下水位等进行详细调查，确保开挖范围内没有使用管线及地下水位高度处于开挖底部以下。

2. 制定合理的施工方案，充分考虑地质条件、工程需求、施工技术等因素。

3. 严格控制开挖断面尺寸，不得欠挖、超挖，确保隧道结构的稳定性。

4. 加强初期支护，确保支护结构的强度和刚度。

5. 做好防水、排水工作，防止地下水对隧道结构的侵蚀。

6. 严格执行施工规范，确保施工质量。

7. 加强施工过程中的监测，及时发现并处理问题，确保工程安全、顺利进行。

四、施工优势1. 适用于城市中心区域，减少对地面交通的影响。

2. 可有效利用地下空间，提高城市空间利用率。

3. 施工速度快，缩短工期。

4. 施工质量可靠，使用寿命长。

总之，地下浅埋暗挖工程施工在城市地下空间开发中具有重要意义。

通过合理的施工方法、严格的施工管理和先进的技术手段，地下浅埋暗挖工程能够为城市发展提供有力支持。

第2篇随着我国城市化进程的加快，地下空间资源开发利用成为城市发展的必然趋势。

地下浅埋暗挖工程作为一种重要的地下空间开发方式，广泛应用于地铁、隧道、地下车库等基础设施建设中。

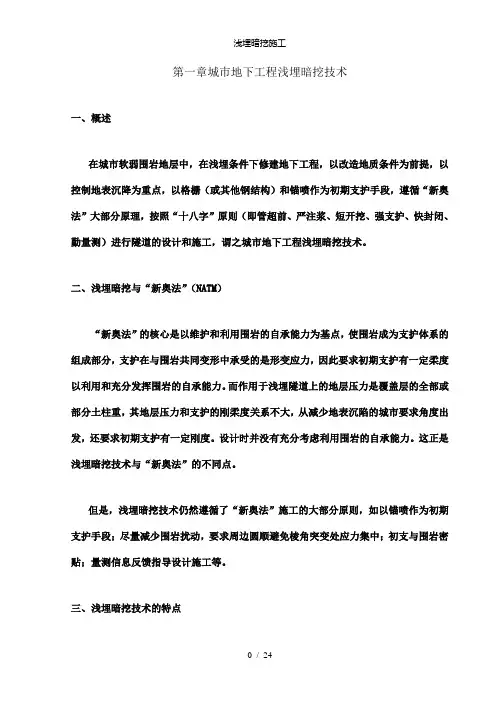

第一章城市地下工程浅埋暗挖技术一、概述在城市软弱围岩地层中，在浅埋条件下修建地下工程，以改造地质条件为前提，以控制地表沉降为重点，以格栅（或其他钢结构）和锚喷作为初期支护手段，遵循“新奥法”大部分原理，按照“十八字”原则（即管超前、严注浆、短开挖、强支护、快封闭、勤量测）进行隧道的设计和施工，谓之城市地下工程浅埋暗挖技术。

二、浅埋暗挖与“新奥法”（NATM）“新奥法”的核心是以维护和利用围岩的自承能力为基点，使围岩成为支护体系的组成部分，支护在与围岩共同变形中承受的是形变应力，因此要求初期支护有一定柔度以利用和充分发挥围岩的自承能力。

而作用于浅埋隧道上的地层压力是覆盖层的全部或部分土柱重，其地层压力和支护的刚柔度关系不大，从减少地表沉陷的城市要求角度出发，还要求初期支护有一定刚度。

设计时并没有充分考虑利用围岩的自承能力。

这正是浅埋暗挖技术与“新奥法”的不同点。

但是，浅埋暗挖技术仍然遵循了“新奥法”施工的大部分原则，如以锚喷作为初期支护手段；尽量减少围岩扰动，要求周边圆顺避免棱角突变处应力集中；初支与围岩密贴；量测信息反馈指导设计施工等。

三、浅埋暗挖技术的特点浅埋暗挖技术从减少城市地表沉陷考虑，还必须辅之与其他配套技术，如地层加固、降水等。

从工程条件出发，还必须熟悉在不同条件下的马头门开挖，断面变化地段（诸如扩大、爬高、转弯等）开挖，由明挖进入暗挖的破桩，分部开挖完成及自下而上的二次衬砌前的“托梁换柱”以实现“力的转换”以确保安全等诸多关键技术。

浅埋暗挖的另一个特点是十分讲究施工方法的选择，尤其是地铁车站多跨结构和大跨结构。

一个合理的机构型式和正确的施工方法能起到事半功倍的作用。

四、常用的单跨隧道浅埋暗挖方法1.开挖方法选择根据开挖断面大小，在一般条件下有如图1所示的开挖方法。

图1单跨隧道（洞）开挖方法（注：在地质条件较差和拱部弧度较平缓时情况，1012m 断面仍宜采用CD 法）2.施工顺序各种施工方法的施工顺序如图2所示（4）、法（1）、台阶法（2）、法（3）、法（5）、双侧壁导坑法图2 开挖顺序示意图法3.台阶法施工台阶法是最基本、运用最广泛的施工方法，而且是实现其它施工方法的重要手段。

隧道浅埋暗挖法施工工艺见下图《浅埋暗挖工法施工流程图》第二条浅埋暗挖施工方法1、辅助工法应根据施工条件，围岩特性、断面大小、地面建筑物及地下管线情况、设计要求、机具设备等条件，并综合考虑安全、质量、经济、工期的要求，慎重选择合理的地层预加固辅助工法。

在电力隧道、热力隧道等断面施工中，一般采用超前小导管注浆加固。

在地铁车站渡线段等大型断面或隧道下穿重要管线和建筑物、构筑物等一般采用超前大管棚或超前大管棚与超前小导管注浆加固结合方式。

如条件允许，也可采用超前水平旋喷、超前水平搅拌等预加固方式。

在复杂地层，如流软流塑等地层中亦可采用地下水平冻结技术，预加固地层。

小导管超前注浆一般在开挖部位的上部沿全长进行，如果需要，在侧墙上部也要设置。

小导管用直径32～40mm的钢管制成，前方作成锥形，尾端有加强环，管身设有注浆孔。

小导管长度要根据开挖步距、外插角度、设备性能、搭接长度适当选取,一般管长2.5m～3.5m，。

根据工程实践，采用小导管超前压注纯水泥浆（加入适量速凝剂）或水泥－水玻璃浆，适用于砂卵石层或松散的回填土层，使用超细水泥浆液可适用于有水的粉细砂地层中。

浓硫酸＋氢氧化钠＋水玻璃＋水或纯水玻璃浆，适用于砂层或其它土层。

注浆压力一般控制在0.4-0.6Mpa，并根据现场试验结果确定。

2、土方开挖土方开挖方式的确定要根据土质情况、超前预加固方式、拟使用的施工机械等因素综合考虑。

一般采用的方式有：（1）土质较好的小断面隧道一般采用全断面法施工。

（2）土质较好的地铁单、双线隧道一般采用台阶法、短台阶法或上台阶分部开挖（即留核心土）法施工。

（3）大断面与大跨度隧道一般采用中隔墙台阶法、单侧壁导坑法、双侧壁导坑法施工。

（4）地下商场、车站等单层、多跨地下结构一般采用柱洞法、侧洞法、中洞法施工，在起拱有困难地段亦可采用平顶直墙工法施工。

在各种开挖方式中，要按照先上后下、相互错开的原则确定开挖顺序。

一般土层每次开挖步距为0.75m ，施工中要根据施工情况和监测结果进行调整。

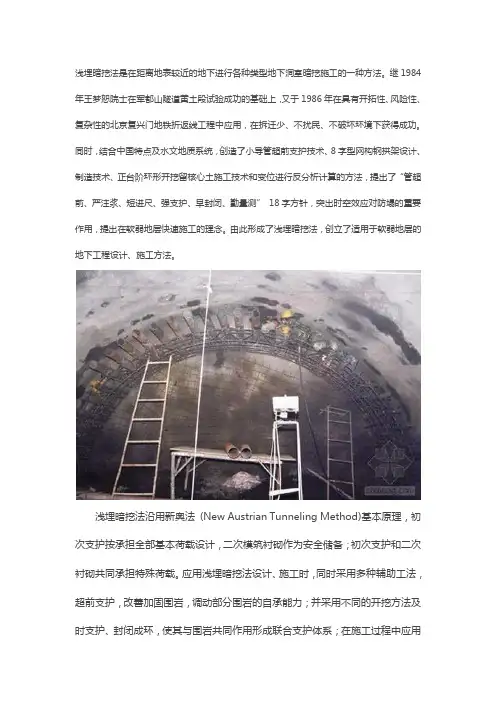

浅埋暗挖法是在距离地表较近的地下进行各种类型地下洞室暗挖施工的一种方法。

继1984年王梦恕院士在军都山隧道黄土段试验成功的基础上，又于1986年在具有开拓性、风险性、复杂性的北京复兴门地铁折返线工程中应用，在拆迁少、不扰民、不破坏环境下获得成功。

同时，结合中国特点及水文地质系统，创造了小导管超前支护技术、8字型网构钢拱架设计、制造技术、正台阶环形开挖留核心土施工技术和变位进行反分析计算的方法，提出了“管超前、严注浆、短进尺、强支护、早封闭、勤量测”18字方针，突出时空效应对防塌的重要作用，提出在软弱地层快速施工的理念。

由此形成了浅埋暗挖法，创立了适用于软弱地层的地下工程设计、施工方法。

浅埋暗挖法沿用新奥法(New Austrian Tunneling Method)基本原理，初次支护按承担全部基本荷载设计，二次模筑衬砌作为安全储备；初次支护和二次衬砌共同承担特殊荷载。

应用浅埋暗挖法设计、施工时，同时采用多种辅助工法，超前支护，改善加固围岩，调动部分围岩的自承能力；并采用不同的开挖方法及时支护、封闭成环，使其与围岩共同作用形成联合支护体系；在施工过程中应用监控量测、信息反馈和优化设计，实现不塌方、少沉降、安全施工等，并形成多种综合配套技术。

浅埋暗挖法是以加固和处理软弱地层为前提，采用足够刚性的复合式衬砌结构，选用合理的开挖方式，应用信息化测量反馈设计和施工，以保证施工安全，控制地面沉降。

工艺流程图：适用条件：1、浅埋暗挖法不允许带水作业。

如果含水地层达不到疏干，带水作业是非常危险的。

开挖面的稳定性时刻受到水的威胁，甚至发生塌方。

把地下水，尤其是上层滞水处理好是非常关键的环节，它直接影响浅埋暗挖法的成败。

大范围的淤泥质软土、粉细砂地层，降水有困难或者经济上不合算的地层，不适宜采用浅埋暗挖法。

2、采用浅埋暗挖法要求开挖面具有一定的自立性和稳定性。

1997年日本学会曾提出开挖工作面土体稳定的定量判别标准：土壤中的细颗粒（<74µ）含量≤10%, 且均匀系数Uc≤5%的突然不具备自立性.我国对土壤自立性提出了定性要求:工作面土体的自立时间,应足以进行必要的初期支护作业。

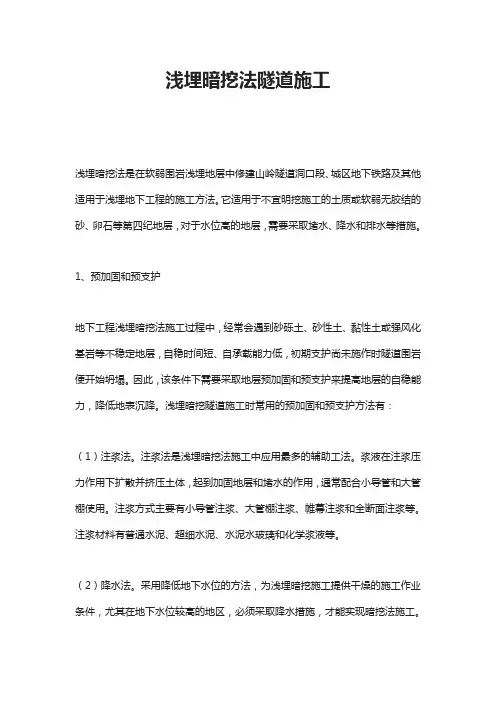

浅埋暗挖法隧道施工浅埋暗挖法是在软弱围岩浅埋地层中修建山岭隧道洞口段、城区地下铁路及其他适用于浅埋地下工程的施工方法。

它适用于不宜明挖施工的土质或软弱无胶结的砂、卵石等第四纪地层，对于水位高的地层，需要采取堵水、降水和排水等措施。

1、预加固和预支护地下工程浅埋暗挖法施工过程中，经常会遇到砂砾土、砂性土、黏性土或强风化基岩等不稳定地层，自稳时间短、自承载能力低，初期支护尚未施作时隧道围岩便开始坍塌。

因此，该条件下需要采取地层预加固和预支护来提高地层的自稳能力，降低地表沉降。

浅埋暗挖隧道施工时常用的预加固和预支护方法有：（1）注浆法。

注浆法是浅埋暗挖法施工中应用最多的辅助工法。

浆液在注浆压力作用下扩散并挤压土体，起到加固地层和堵水的作用，通常配合小导管和大管棚使用。

注浆方式主要有小导管注浆、大管棚注浆、帷幕注浆和全断面注浆等。

注浆材料有普通水泥、超细水泥、水泥水玻璃和化学浆液等。

（2）降水法。

采用降低地下水位的方法，为浅埋暗挖施工提供干燥的施工作业条件，尤其在地下水位较高的地区，必须采取降水措施，才能实现暗挖法施工。

降水法主要有井点降水、管井降水、真空降水和电渗降水等。

我国北方地区多采用地面深井降水法，也采用洞内轻型井点降水法；南方地区多采用基坑内管井降水法，也采用真空或电渗降水法。

（3）超前小导管法。

超前小导管支护是在松软地层施工时优先采用的地层预加固方法。

通过超前小导管注浆，使地层得到加固改良，保证开挖面的稳定，降低地表沉降。

超前小导管长度3～5m，直径30～50mm，环向间距20～30cm，通常沿着上半断面开挖轮廓线120°范围内向开挖面前方土层以一定仰角（10～15°）打入带孔小导管，并进行注浆，如图所示。

（4）长管棚法。

长管棚法用于暗挖隧道的超前加固，布置在隧道的拱部周边。

大管棚法一般需要结合注浆以获得较好的地层加固效果。

长管棚法适用于自稳能力差的地层或邻近重要建筑物等条件，它是将钢管沿隧道外轮廓线顺着轴线方向打入工作面前方的地层以支撑来自外侧的围岩压力。

浅埋暗挖法施工工艺浅埋暗挖法是在软弱围岩浅埋地层中修建山岭隧道洞口段、城区地下铁路及其他适用于浅埋地下工程的施工方法。

它适用于不宜明挖施工的土质或软弱无胶结的砂、卵石等第四纪地层，对于水位高的地层，需要采取堵水、降水和排水等措施。

1、预加固和预支护地下工程浅埋暗挖法施工过程中，经常会遇到砂砾土、砂性土、黏性土或强风化基岩等不稳定地层，自稳时间短、自承载能力低，初期支护尚未施作时隧道围岩便开始坍塌。

因此，该条件下需要采取地层预加固和预支护来提高地层的自稳能力，降低地表沉降。

浅埋暗挖隧道施工时常用的预加固和预支护方法有：（1）注浆法。

注浆法是浅埋暗挖法施工中应用最多的辅助工法。

浆液在注浆压力作用下扩散并挤压土体，起到加固地层和堵水的作用，通常配合小导管和大管棚使用。

注浆方式主要有小导管注浆、大管棚注浆、帷幕注浆和全断面注浆等。

注浆材料有普通水泥、超细水泥、水泥水玻璃和化学浆液等。

（2）降水法。

采用降低地下水位的方法，为浅埋暗挖施工提供干燥的施工作业条件，尤其在地下水位较高的地区，必须采取降水措施，才能实现暗挖法施工。

降水法主要有井点降水、管井降水、真空降水和电渗降水等。

我国北方地区多采用地面深井降水法，也采用洞内轻型井点降水法；南方地区多采用基坑内管井降水法，也采用真空或电渗降水法。

（3）超前小导管法。

超前小导管支护是在松软地层施工时优先采用的地层预加固方法。

通过超前小导管注浆，使地层得到加固改良，保证开挖面的稳定，降低地表沉降。

超前小导管长度3～5m，直径30～50mm，环向间距20～30cm，通常沿着上半断面开挖轮廓线120°范围内向开挖面前方土层以一定仰角（10～15°）打入带孔小导管，并进行注浆，如图所示。

（4）长管棚法。

长管棚法用于暗挖隧道的超前加固，布置在隧道的拱部周边。

大管棚法一般需要结合注浆以获得较好的地层加固效果。

长管棚法适用于自稳能力差的地层或邻近重要建筑物等条件，它是将钢管沿隧道外轮廓线顺着轴线方向打入工作面前方的地层以支撑来自外侧的围岩压力。

电力隧道浅埋暗挖法施工方案一、整体施工方案暗挖隧道施工进程中应严格遵循“管超前、严注浆、短进尺、强支护、快封锁、勤量测〞的十八字方针，切实做到信息化施工。

现场监控量测是监视围岩稳固、判定隧道支护构造是不是合理、施工方式是不是正确的重要手腕，也是保证平安施工、提高经济效益的重要条件，应贯穿施工的全进程，通道量测数据的分析处置，把握围岩稳固性的转变规律，调整支护构造参数。

超前小导管如在粘土层施工，采纳风钻钻进法打设,在砂卵石层用φ20mm 的高压风管吹孔,铁锤夯打。

隧道渣土在隧道内由人工手持风镐、铁锨开挖，手推车运输，然后通过设在施工竖井处的 5T 电动葫芦吊出竖井，自卸汽车运出施工现场。

喷射用混凝土通过输料筒输送至竖井底部，人工用手推车运输至作业面。

二次衬砌用混凝土采纳商品砼，通过输送泵输送至作业面。

整个暗挖隧道重点操纵地表沉降、管线爱惜，采取不同的施工方式，以超前钢插管超前支护、注浆加固地层为要紧手腕，及时施作支护体系。

二、要紧施工方式整体施工工序：竖井施工→马头门施工→隧道土方开挖→初衬施工→防水施工→底板钢筋绑扎→支模板→浇注二次衬砌混凝土→电缆支架及人行步道施工→现浇混凝土盖板→检查井施工→防水处置→回填。

（一）、竖井初衬施工竖井是电力隧道工程施工时的工作井，也是电缆敷设、检查、维修时的人员、设备出入口。

本工程竖井采纳Φ4.1m 圆形竖井构造。

要紧施工工序：测量放线→人工挖探坑→开挖井口土方→绑扎锁口圈梁钢筋→支立模板→浇筑圈梁砼→砌筑井口段挡土墙→立龙门架→搭护栏→开挖竖井土方→安装网构钢架→喷射砼→井底钎探→竖井封底。

1、竖井井口段施工土方开挖采纳人工开挖，正式开挖前必需先挖条形探坑，必需挖至原状土。

条探坑呈“十〞字穿插，穿插点为竖井中心点，发觉没有地下障碍物及管线前方可继续开挖。

开挖进程中发觉地下建筑物、管线或文物必需当即停顿施工，制定爱惜方案，联系相关单位，依照有关预案程序采取相应方法。
