浅埋暗挖施工方法大全

★浅埋暗挖法添加时间:2006-11-20 14:44:36浅埋暗挖法1、全断面开挖法施工a 施工顺序全断面开挖法施工操作比较简单，主要工序：使用移动式钻孔台车，首先全断面一次钻孔，并进行装药连线，然后将钻孔台车后退到50m以外的安全地点，再起爆，一次爆破成型，出渣后钻孔台车再推移至开挖面就位，开始下一个钻爆作业循环．同时，施作初期支护，铺设防水隔离层（或不铺设），进行二次筑模衬砌．该流程突出两点：增加机械手进行复喷作业，先初喷后复喷，以利于稳定地层和加快施工进度；铺底混凝土必须提前施作，且不滞后200m．当地层较差时铺底应紧跟，这是确保施工安全和质量的重要做法．b适用范围全断面法主要适用于Ⅳ～Ⅵ类围岩．当断面在50m２以下，隧道又处于Ⅲ类围岩地层时，为了减少对地层的扰动次数，在采取局部注浆等辅助施工措施加固地层后，也可采用全断面法施工．但在第四纪地层中采用此施工方法时，断面一般均在20m２以下，且施工中仍须特别注意，山岭隧道及小断面城市地下电力﹑热力﹑电信等管道工程施工多用此法．c评价优点：全断面开挖法有较大的作业空间，有利于采用大型配套机械化作业，提高施工速度，且工序少，便于施工组织的管理．缺点：(1)由于开挖面较大，围岩稳定性降低，且每个循环工作量较大．(2)每次深孔爆破引起的震动较大，因此要求进行精心的钻爆设计，并严格控制爆破作业．2﹑台阶法施工台阶法施工就是将结构断面分成两个或几个部分，分步开挖。

根据地层条件和机械配套情况，台阶法又可分为正台阶法﹑中隔墙台阶法等。

该法在浅埋暗挖法中应用最广，可根据工程实际、地层条件和机械条件，选择适合的台阶方式。

正台阶法开挖优点很多，能较早地使支护闭合，有利于控制其结构变形及由此引起的地面沉降。

上台阶长度（L）一般控制在1~1.5倍洞径（D），根据地层情况，可选择两步或多步开挖法。

1）上下两部分步开挖法。

采用此法，若地层较好（Ⅲ～Ⅳ类），可将断面分成上下两个台阶开挖，上台阶长度一般控制在1~1.5倍洞径（D）以内，但必须在地层失去自稳能力之前尽快开挖下台阶，支护后形成封闭结构，如下图所示。

第一章浅埋暗挖法“浅埋暗挖法”是根据“新奥法”原理，在对地层进行注浆加固后，采用钢网构拱架配合喷射混凝土结构做初期支护，采用适当的防水措施，用模筑混凝土做内衬，构成复合式衬砌，在第四纪冲洪积地层中，在浅埋的条件下，进行地下工程施工，经实践检验是成功的施工方法。

一、“浅埋暗挖法”的原则“浅埋暗挖法”十八字方针原则：管超前、严注浆、短开挖、强支护、快封闭、勤测量。

二、“浅埋暗挖法”的主要技术特点动态设计、动态施工的信息化施工方法，建立了一整套变位、应力监测系统；强调小导管注浆超前支护在稳定工作面中的作用；用劈裂注浆法加固地层；采用复合式衬砌技术。

三、“浅埋暗挖法”施工前地质与地物调查采用“浅埋暗挖法”修建地下铁道隧道时，必须充分掌握地质资料，了解地质构造、地层特性和地下水的变化规律。

在城市中，还必须掌握地上地下各种构筑物，管线布置情况。

调查工作分施工前调查和施工期间调查两个阶段，并贯穿工程建设的始终。

地质普查、地质勘探和试验工作有建设单位组织或委托有关部门进行，并为设计、施工和监理提供依据。

调查的主要内容有：围岩类别判定。

四、浅埋暗挖法的优势不影响城市交通，无污染，无噪声，操作简单灵活，适合于各种地层条件和各种尺寸与断面形式的隧道和洞室，并且配合辅助工法，还可在有水地层甚至软流塑地层中应用，利用国内丰富的劳动力资源。

五、“浅埋暗挖法”各种方法台阶法、CD工法、CRD工法、临时仰拱法、眼睛法、PBA（桥梁拱法）。

六、“浅埋暗挖法”开挖过程中的安全施工凡采用“浅埋暗挖法”施工的地下地铁隧道工程，都必须把安全开挖放在一切工作的首位。

必须坚持按照“十八字”原则技术施工，并且及时准确的监控量测数据指导施工，以期达到安全可靠、经济合理的目标。

在松散、自稳性能差的冲洪积地层中进行开挖作业时，为了维持开挖面的稳定，应遵循先加固后开挖的合理程序，初期支护必须紧跟掌子面及时施作，严格控制地层松弛变形。

区间隧道宜采用短台阶、短进尺分部开挖法施工。

第1篇一、施工原理地下浅埋暗挖工程施工主要基于新奥法原理，通过边开挖边支护，约束围岩变形，使围岩与支护结构共同形成稳定的支护环，实现人工掘进作业的稳定进行。

二、施工方法1. 工程前期准备：对地下管线、地下水位、地质条件等进行详细调查，制定合理的施工方案，包括开挖、支护、防水、排水等。

2. 施工步骤：（1）开挖：采用正台阶法、全断面法等，根据地质条件和工程需求选择合适的开挖方法。

（2）支护：初期支护主要由超前小导管注浆、钢筋网、喷射混凝土、钢拱架等组成，形成联合支护体系。

（3）防水：采用注浆、防水板、防水混凝土等手段，确保隧道结构的防水效果。

（4）排水：设置排水沟、集水井等，及时排除隧道内的地下水。

（5）二衬施工：在初期支护的基础上，进行钢筋混凝土结构的二次衬砌，提高隧道的整体稳定性。

三、施工要点1. 施工前，对地下管线、地下水位等进行详细调查，确保开挖范围内没有使用管线及地下水位高度处于开挖底部以下。

2. 制定合理的施工方案，充分考虑地质条件、工程需求、施工技术等因素。

3. 严格控制开挖断面尺寸，不得欠挖、超挖，确保隧道结构的稳定性。

4. 加强初期支护，确保支护结构的强度和刚度。

5. 做好防水、排水工作，防止地下水对隧道结构的侵蚀。

6. 严格执行施工规范，确保施工质量。

7. 加强施工过程中的监测，及时发现并处理问题，确保工程安全、顺利进行。

四、施工优势1. 适用于城市中心区域，减少对地面交通的影响。

2. 可有效利用地下空间，提高城市空间利用率。

3. 施工速度快，缩短工期。

4. 施工质量可靠，使用寿命长。

总之，地下浅埋暗挖工程施工在城市地下空间开发中具有重要意义。

通过合理的施工方法、严格的施工管理和先进的技术手段，地下浅埋暗挖工程能够为城市发展提供有力支持。

第2篇随着我国城市化进程的加快，地下空间资源开发利用成为城市发展的必然趋势。

地下浅埋暗挖工程作为一种重要的地下空间开发方式，广泛应用于地铁、隧道、地下车库等基础设施建设中。

浅埋暗挖法施工工艺浅埋暗挖法是在软弱围岩浅埋地层中修建山岭隧道洞口段、城区地下铁路及其他适用于浅埋地下工程的施工方法。

它适用于不宜明挖施工的土质或软弱无胶结的砂、卵石等第四纪地层，对于水位高的地层，需要采取堵水、降水和排水等措施。

1、预加固和预支护地下工程浅埋暗挖法施工过程中，经常会遇到砂砾土、砂性土、黏性土或强风化基岩等不稳定地层，自稳时间短、自承载能力低，初期支护尚未施作时隧道围岩便开始坍塌。

因此，该条件下需要采取地层预加固和预支护来提高地层的自稳能力，降低地表沉降。

浅埋暗挖隧道施工时常用的预加固和预支护方法有：（1）注浆法。

注浆法是浅埋暗挖法施工中应用最多的辅助工法。

浆液在注浆压力作用下扩散并挤压土体，起到加固地层和堵水的作用，通常配合小导管和大管棚使用。

注浆方式主要有小导管注浆、大管棚注浆、帷幕注浆和全断面注浆等。

注浆材料有普通水泥、超细水泥、水泥水玻璃和化学浆液等。

（2）降水法。

采用降低地下水位的方法，为浅埋暗挖施工提供干燥的施工作业条件，尤其在地下水位较高的地区，必须采取降水措施，才能实现暗挖法施工。

降水法主要有井点降水、管井降水、真空降水和电渗降水等。

我国北方地区多采用地面深井降水法，也采用洞内轻型井点降水法；南方地区多采用基坑内管井降水法，也采用真空或电渗降水法。

（3）超前小导管法。

超前小导管支护是在松软地层施工时优先采用的地层预加固方法。

通过超前小导管注浆，使地层得到加固改良，保证开挖面的稳定，降低地表沉降。

超前小导管长度3～5m，直径30～50mm，环向间距20～30cm，通常沿着上半断面开挖轮廓线120°范围内向开挖面前方土层以一定仰角（10～15°）打入带孔小导管，并进行注浆，如图所示。

（4）长管棚法。

长管棚法用于暗挖隧道的超前加固，布置在隧道的拱部周边。

大管棚法一般需要结合注浆以获得较好的地层加固效果。

长管棚法适用于自稳能力差的地层或邻近重要建筑物等条件，它是将钢管沿隧道外轮廓线顺着轴线方向打入工作面前方的地层以支撑来自外侧的围岩压力。

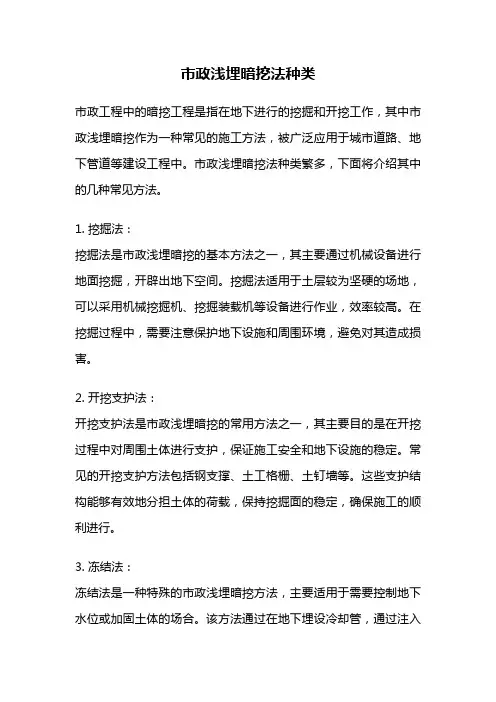

市政浅埋暗挖法种类市政工程中的暗挖工程是指在地下进行的挖掘和开挖工作，其中市政浅埋暗挖作为一种常见的施工方法，被广泛应用于城市道路、地下管道等建设工程中。

市政浅埋暗挖法种类繁多，下面将介绍其中的几种常见方法。

1. 挖掘法：挖掘法是市政浅埋暗挖的基本方法之一，其主要通过机械设备进行地面挖掘，开辟出地下空间。

挖掘法适用于土层较为坚硬的场地，可以采用机械挖掘机、挖掘装载机等设备进行作业，效率较高。

在挖掘过程中，需要注意保护地下设施和周围环境，避免对其造成损害。

2. 开挖支护法：开挖支护法是市政浅埋暗挖的常用方法之一，其主要目的是在开挖过程中对周围土体进行支护，保证施工安全和地下设施的稳定。

常见的开挖支护方法包括钢支撑、土工格栅、土钉墙等。

这些支护结构能够有效地分担土体的荷载，保持挖掘面的稳定，确保施工的顺利进行。

3. 冻结法：冻结法是一种特殊的市政浅埋暗挖方法，主要适用于需要控制地下水位或加固土体的场合。

该方法通过在地下埋设冷却管，通过注入低温冷却剂使周围土体冻结，形成冻土层，从而达到控制地下水位或加固土体的目的。

冻结法在地下管道施工、地铁建设等工程中得到了广泛应用。

4. 爆破法：爆破法是一种快速高效的市政浅埋暗挖方法，适用于岩石等坚硬土层的开挖。

该方法通过在岩石内布设炸药，并进行爆破，使岩石破碎，便于挖掘和清理。

爆破法的施工速度快，但需要严格控制爆破参数，以保证施工的安全性和周围环境的不受影响。

5. 地下隧道法：地下隧道法是一种较为复杂的市政浅埋暗挖方法，适用于需要建设地下通道或地下交通设施的场合。

该方法需要在地下开挖出隧道空间，并进行支护和加固，确保施工和使用安全。

地下隧道法在城市地铁、地下通道等工程中得到了广泛应用。

市政浅埋暗挖法种类众多，每种方法都有其适用的场合和特点。

在实际施工中，需要根据具体情况选择合适的方法，并结合地质条件、工程要求等因素进行施工设计和方案制定。

同时，在施工过程中要严格遵守施工规范和安全操作要求，确保施工的质量和安全。

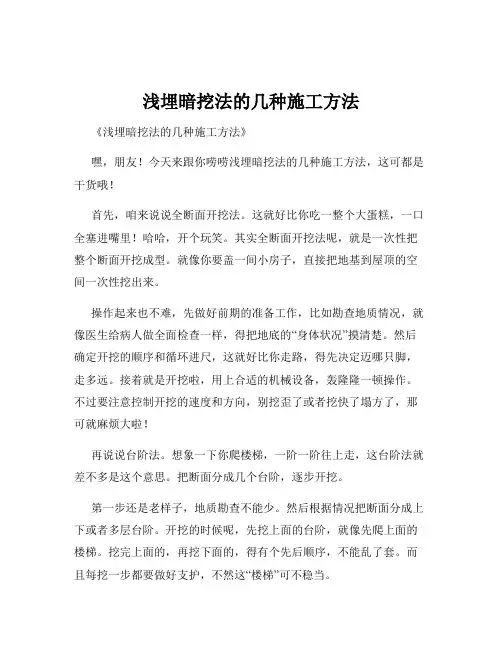

浅埋暗挖法的几种施工方法《浅埋暗挖法的几种施工方法》嘿，朋友！今天来跟你唠唠浅埋暗挖法的几种施工方法，这可都是干货哦！首先，咱来说说全断面开挖法。

这就好比你吃一整个大蛋糕，一口全塞进嘴里！哈哈，开个玩笑。

其实全断面开挖法呢，就是一次性把整个断面开挖成型。

就像你要盖一间小房子，直接把地基到屋顶的空间一次性挖出来。

操作起来也不难，先做好前期的准备工作，比如勘查地质情况，就像医生给病人做全面检查一样，得把地底的“身体状况”摸清楚。

然后确定开挖的顺序和循环进尺，这就好比你走路，得先决定迈哪只脚，走多远。

接着就是开挖啦，用上合适的机械设备，轰隆隆一顿操作。

不过要注意控制开挖的速度和方向，别挖歪了或者挖快了塌方了，那可就麻烦大啦！再说说台阶法。

想象一下你爬楼梯，一阶一阶往上走，这台阶法就差不多是这个意思。

把断面分成几个台阶，逐步开挖。

第一步还是老样子，地质勘查不能少。

然后根据情况把断面分成上下或者多层台阶。

开挖的时候呢，先挖上面的台阶，就像先爬上面的楼梯。

挖完上面的，再挖下面的，得有个先后顺序，不能乱了套。

而且每挖一步都要做好支护，不然这“楼梯”可不稳当。

还有一种叫环形开挖预留核心土法。

这个有点像你啃玉米，先把外面一圈啃掉，中间留着。

先对地质进行一番“侦察”，然后按照设计把断面分成环形的部分和核心土。

先挖环形的，就像先啃玉米外面那一圈。

挖的时候要注意保持环形的稳定性，别让它塌了。

挖完环形的，再挖核心土，这核心土就像是玉米中间的芯，得最后处理。

最后咱说下双侧壁导坑法。

这就像是给隧道穿上了“双层保护衣”。

同样先进行地质“摸底”，然后在隧道两侧各挖一个导坑。

这两个导坑就像是两个小跟班，先探路。

导坑挖好后，再进行中间部分的开挖。

整个过程就像排兵布阵一样，要有条理，不能乱了阵脚。

总之，这几种浅埋暗挖法各有各的特点和适用情况。

选择的时候可得根据实际情况，就像你选鞋子，得合脚才行。

施工的时候一定要小心谨慎，毕竟这地下的事儿可马虎不得。

浅埋暗挖法施工工艺浅埋暗挖法是在软弱围岩浅埋地层中修建山岭隧道洞口段、城区地下铁路及其他适用于浅埋地下工程的施工方法。

它适用于不宜明挖施工的土质或软弱无胶结的砂、卵石等第四纪地层，对于水位高的地层，需要采取堵水、降水和排水等措施。

1、预加固和预支护地下工程浅埋暗挖法施工过程中，经常会遇到砂砾土、砂性土、黏性土或强风化基岩等不稳定地层，自稳时间短、自承载能力低，初期支护尚未施作时隧道围岩便开始坍塌。

因此，该条件下需要采取地层预加固和预支护来提高地层的自稳能力，降低地表沉降。

浅埋暗挖隧道施工时常用的预加固和预支护方法有：（1）注浆法。

注浆法是浅埋暗挖法施工中应用最多的辅助工法。

浆液在注浆压力作用下扩散并挤压土体，起到加固地层和堵水的作用，通常配合小导管和大管棚使用。

注浆方式主要有小导管注浆、大管棚注浆、帷幕注浆和全断面注浆等。

注浆材料有普通水泥、超细水泥、水泥水玻璃和化学浆液等。

（2）降水法。

采用降低地下水位的方法，为浅埋暗挖施工提供干燥的施工作业条件，尤其在地下水位较高的地区，必须采取降水措施，才能实现暗挖法施工。

降水法主要有井点降水、管井降水、真空降水和电渗降水等。

我国北方地区多采用地面深井降水法，也采用洞内轻型井点降水法；南方地区多采用基坑内管井降水法，也采用真空或电渗降水法。

（3）超前小导管法。

超前小导管支护是在松软地层施工时优先采用的地层预加固方法。

通过超前小导管注浆，使地层得到加固改良，保证开挖面的稳定，降低地表沉降。

超前小导管长度3～5m，直径30～50mm，环向间距20～30cm，通常沿着上半断面开挖轮廓线120°范围内向开挖面前方土层以一定仰角（10～15°）打入带孔小导管，并进行注浆，如图所示。

（4）长管棚法。

长管棚法用于暗挖隧道的超前加固，布置在隧道的拱部周边。

大管棚法一般需要结合注浆以获得较好的地层加固效果。

长管棚法适用于自稳能力差的地层或邻近重要建筑物等条件，它是将钢管沿隧道外轮廓线顺着轴线方向打入工作面前方的地层以支撑来自外侧的围岩压力。

地下浅埋暗挖工程施工方案一、工程概况本项目为地下浅埋暗挖工程，位于我国某城市中心区域，主要包括一条主线隧道和两条辅线隧道。

主线隧道全长约1.5公里，宽20米，采用双洞双向六车道设计；辅线隧道全长约1公里，宽10米，采用单洞双向两车道设计。

工程主要涉及隧道开挖、支护、衬砌、排水、通风、照明等施工内容。

二、施工原则1. 遵循“先探后挖、先稳后挖、先支后挖”的原则，确保施工安全。

2. 充分利用现有技术和资源，提高施工效率，降低成本。

3. 严格遵循相关规范和标准，确保工程质量。

4. 注重环境保护，减少对周边居民和环境的影响。

三、施工技术方案1. 开挖方式：采用浅埋暗挖法，即在地面上不进行大面积开挖，而是在地下进行暗挖，减少对地面交通和建筑的影响。

2. 支护方式：根据地质条件和隧道断面尺寸，采用锚喷支护、钢拱架支护、临时仰拱支护等相结合的方式。

3. 衬砌施工：隧道衬砌采用现浇混凝土，根据地质条件和隧道断面尺寸，合理设置衬砌厚度，确保隧道稳定性和耐久性。

4. 排水施工：在隧道开挖过程中，采用排水沟、集水井、排水泵等设施，及时排除隧道内的积水，保证隧道施工干燥。

5. 通风施工：采用机械通风和自然通风相结合的方式，确保隧道内空气质量，保障施工人员健康。

6. 照明施工：在隧道内安装照明设备，确保施工过程中的照明需求。

四、施工组织与管理1. 成立项目指挥部，负责对整个施工过程的统一指挥和协调。

2. 设立质量、安全、环保等专门管理部门，负责相应工作。

3. 建立健全施工管理制度，确保施工过程有序进行。

4. 加强施工现场管理，严格执行安全防护措施，防止事故发生。

五、质量保证措施1. 严格遵循相关规范和标准，确保施工质量。

2. 加强施工过程中的质量监控，及时发现和解决问题。

3. 对施工材料进行严格检验，确保材料质量。

4. 加强施工人员培训，提高施工技能和质量意识。

六、安全环保措施1. 制定详细的安全施工方案，明确安全责任。

一、工程概况本工程位于我国某城市，主要建设内容包括地下人行通道、地下停车场等。

地下人行通道全长约800米，宽度约7米，最大埋深约10米。

施工场地位于繁华市区，周边环境复杂，地下管线密布，施工难度较大。

二、施工方案1. 施工方法本工程采用浅埋暗挖法进行施工，具体方法如下：（1）采用单层钢支撑结构，初期支护采用喷射混凝土、钢筋网、锚杆等材料进行加固。

（2）采用先墙后拱的施工顺序，即先施工隧道两侧墙，再施工隧道顶部。

（3）采用CD工法进行隧道开挖，即在隧道开挖过程中，先进行隧道侧墙的支护，然后进行隧道顶部的开挖。

2. 施工工艺（1）施工准备在施工前，对施工现场进行详细勘察，了解地下管线、地质条件等信息。

根据勘察结果，制定合理的施工方案，并组织施工人员进行技术培训。

（2）隧道开挖采用CD工法进行隧道开挖，具体步骤如下：1）开挖隧道侧墙，采用爆破法进行开挖，爆破后及时进行支护。

2）开挖隧道顶部，采用挖掘机进行开挖，开挖过程中注意控制开挖断面尺寸。

3）隧道侧墙支护，采用喷射混凝土、钢筋网、锚杆等材料进行加固。

4）隧道顶部支护，采用喷射混凝土、钢筋网、锚杆等材料进行加固。

（3）隧道衬砌隧道衬砌采用钢筋混凝土结构，具体步骤如下：1）施工隧道侧墙衬砌，先进行模板安装，然后进行钢筋绑扎，最后进行混凝土浇筑。

2）施工隧道顶部衬砌，先进行模板安装，然后进行钢筋绑扎，最后进行混凝土浇筑。

3. 施工控制要点（1）严格控制开挖断面尺寸，确保隧道尺寸符合设计要求。

（2）加强支护结构施工，确保隧道施工安全。

（3）加强隧道防水施工，确保隧道防水效果。

（4）加强施工过程监控，确保施工质量。

（5）加强施工现场管理，确保施工顺利进行。

三、施工进度安排根据工程规模和施工难度，本工程预计施工工期为12个月。

四、施工安全措施1. 施工人员安全培训：对施工人员进行安全技术培训，提高安全意识。

2. 施工现场安全防护：设置安全警示标志，加强施工现场安全管理。

浅埋暗挖法修建隧道及地下工程主要施工方法施工方法示意图重要指标比较适用条件沉降工期防水初期支护拆除量造价全断面法地层好，跨度 8m一般最短好无低正台阶法地层较差，跨度 12m一般短好无低正台阶环形开挖法12345地层差，跨度 12m好无低一般短单侧壁导坑法123地层差，跨度 14m 较大较短好无低双侧壁导坑法123小跨度，连续使用可扩张跨度大长效果差大高1中隔壁（CD工法）1234地层差，跨度 18m较大较短好小偏高交叉中隔壁法（CRD 工法）123456地层差，跨度 20m较小长好大高中洞法122小跨度，连续使用可扩张大跨度小长效果差大较高侧洞法312小跨度，连续使用可扩张大跨度大长效果差大高柱洞法多层多跨大长效果差大高城市喷锚暗挖法施工主要有新奥法、浅埋暗挖法。

浅埋暗挖法是一种施工新技术，其特点是在开挖中采用多种辅助施工措施加固围岩，合理调动围岩的自承能力，开挖后及时支护，封闭成环，使其与围岩共同作用形成联合支护体系，有效地抑制围岩的过大变形。

“管超前，严注浆，短开挖，强支护，早封闭，勤量测”是浅埋暗挖法施工的十八字方针。

常用的浅埋暗挖法典型施工方法见下表：\一．全断面法地下工程断面采用一次开挖成型的施工方法叫全断面法，该法的有点是可以减小开挖对围岩的扰动次数，有利于围岩天然承载拱的形成，工序简单，便于组织大型机械化施工；施工速度快，防水处理简单，缺点是对地质条件要求严格，围岩必须有足够的自稳能力。

二．台阶法台阶法施工就是将结构断面分成几个或几部分，即分成上下两个工作面或几个工作面，分步开挖。

根据地层条件和机械配套情况，台阶法又可分为正台阶法和中隔壁台阶法等，正台阶法能较早使支护闭合，有利于控制其结构及由此引起的地面沉降。

1.台阶法开挖有点（1）灵活多变，适用性强。

凡是软弱围岩、第四季沉积地层，必须采用正台阶法，这是各种方法中的基本方法。

（2）具有足够的作业空间和较快的施工速度。

当地层无水，洞跨度小于10米时，均可采用该方法。
