电力隧道浅埋暗挖法施工方案
一、总体施工方案
暗挖隧道施工过程中应严格遵循“管超前、严注浆、短进尺、强支护、快封闭、勤量测”的十八字方针，切实做到信息化施工。现场监控量测是监视围岩稳定、判
总体施工工序：竖井施工→马头门施工→隧道土方开挖→初衬施工→防水施工→底板钢筋绑扎→支模板→浇注二次衬砌混凝土→电缆支架及人行步道施工→现浇混凝土盖板→检查井施工→防水处理→回填。
（一）、竖井初衬施工
竖井是电力隧道工程施工时的工作井，也是电缆敷设、检查、维修时的人员、设备出入口。本工程竖井采用Φ4.1m圆形竖井结构。
主要施工工序：测量放线→人工挖探坑→开挖井口土方→绑扎锁口圈梁钢筋→支立模板→浇筑圈梁砼→砌筑井口段挡土墙→立龙门架→搭护栏→开挖竖井土方→安装网构钢架→喷射砼→井底钎探→竖井封底。
龙门架是施工时的垂直运输设备，所有材料、设备、土方必须由龙门架的电葫芦吊运。龙门架安装完成后，必须进行设备调试，合格后方可使用。
3、竖井井身施工
井身穿过房渣土、粘质粉土、细砂、粉砂、粘土层，根据工程地质情况和衬砌
设计，竖井采用逆作法施工，竖井施工应逐榀开挖，井身土方采取半断面开挖，严禁整个井体格栅同时悬空。井身支护是由C20喷射混凝土+网构钢架+钢筋网组成的结构。
竖井施工过程中，根据实际地质情况，遇到砂层时采取小导管超前注浆加固，以确保竖井及施工安全。
隧道为复合式衬砌结构，断面尺寸为2.0×2.3m，直墙、圆拱、厚平底板、净宽2.0m，起拱线高1.85m，矢高0.45m，净高2.3m。两侧支架@1000。
2、隧道做法：
喷射混凝土＋网构钢架＋钢筋网支护＋防水膜＋现浇钢筋混凝土。初衬厚度0.25m；二衬厚度为0.2m。本工程隧道采用2.0×2.3m结构形式。
暗挖隧道断面图如下：（见下页）
（1）超前支护
为防止隧道土体坍塌，施工时沿拱部范围内施作φ32超前小导管注浆，必须从首榀拱架腹部穿过，每榀格栅打设一排。导管根据围沿情况，粉土层可用风钻打设，
（2）土方开挖
隧道内土方采用人工开挖、手推车运输土和材料。
2.0m×2.3m的隧道段土方采用环型开挖预留核心土，核心土形状为梯形。其施工程序是先沿拱部轮廓线施打φ32超前小导管(拱部120～150°范围内设置)，要求每一榀打设一排，注浆加固地层，然后采用人工持风镐、铁锨环向开挖土体。为稳
定掌子面，根据地质情况适当预留核心土,核心土不得短于2m，且不得出现反坡,然后网喷5cm厚砼，架立格栅钢架，挂第二层钢筋网并喷射初期支护砼。施工时人工开挖土方用手推车运输至竖井。开挖完成后初喷砼，架设格栅钢架，网喷砼封闭成环，至此完成一个循环。
应注意的质量问题
（3）钢格栅支立
在浅埋松散的地层中，格栅钢架与网喷混凝土联合支护，具有即时的强度和刚度能够控制土体的过大变形。土体开挖面形成后应及时架设钢格栅，需与每一根超前钢管接触，并焊接使二者形成稳固的棚架。钢架之间用螺栓连接。在钢架主筋内
外两侧沿拱架环向，布置纵向连接筋。钢格栅尺寸考虑到两侧1.5cm防水层外还要考虑2cm安全误差，不能侵占二衬的空间。
（4）喷射混凝土
1）工艺流程
层混凝土终凝后进行。在格栅栏风架处，喷嘴应避开钢筋密集点，以免产生密积。对悬挂在网筋上的混凝土结团应及时清除，保证喷射的密实并杜绝使用落地回弹料。喷射混凝土应将钢筋全部覆盖，喷射手应控制水灰比0.40-0.45。喷射混凝土加强养护，以防风干裂口。
（5）回填注浆
待喷射混凝土强度达到设计强度的70%后，通过施工时预埋在混凝土中的φ32钢管及时进行背后回填注浆，控制地表下沉。背后回填注浆管在拱顶与隧道中线15°夹角，纵向每隔2m设一根，拱顶两侧注浆管交错布置，注入浆液为水泥砂浆，注浆时以使初期支护与围岩密贴为原则，不可使用过大的注浆压力，最大不超过0.4Mpa。出浆口的朝向与开挖方向相反，距离土体约50mm。为保证喷射混凝土支护与地层密
出混凝土基面，且基面无漏水漏筋的情况下进行施工。施工工艺流程如下：清理基面→验收基层→堵漏及抹找平层防水→涂刷水泥聚合物灰浆→粘贴聚乙烯丙纶防水卷材→排气压实→粘贴盖条→检验复合防水卷材施工质量→底板防水保护层施工→验收
隧道初期支护结束后，检查喷射混凝土基面的漏水、漏筋情况，切割外露钢筋、
注浆管，并在割除部位用水泥砂浆抹成圆曲面。要对漏水严重的部位采取集中导流，埋设导流管，对独立漏点采取凿孔埋管导流的方式进行导流。满足无水施工条件后，施做找平层、涂刷水泥聚合物灰浆，然后剪裁卷材，从拱顶开始向两侧下垂铺贴，先边墙和拱顶，后粘贴底板。卷材防水附加层宽度不宜小于500mm，在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应小于600mm。卷材搭接宽度为120mm，
1、基本要求
当初期支护的变形达到基本稳定后，可以进行二次混凝土衬砌模注工序。通过监控量测，掌握隧道动态，待初支结构稳定后为二次衬砌施做最佳时机。
（1）二次衬砌施工前应做好以下几点：
1）核对中线、高程、断面尺寸，所有数据均应符合设计要求。
2）为确保衬砌不侵入界限，允许放样时，将设计衬砌轮廓尺寸扩大3-5cm，作为施工误差及模板拱架的预留沉降量。
3）隧道断面变化和地质条件变化交界处，应设沉降缝；洞口附近及根据设计要求的部位应设伸缩缝。对以上的沉降缝、施工缝均应进行防水处理。
钢筋弯制和末端弯钩均严格按设计加工，弯曲后平面上没有翘曲不平现象，钢筋弯曲后无裂缝。对HRB335级钢筋不能反复弯曲。
受力面钢筋在1：1制作样台上，分单元成型；钢筋加工前，由土建工程师编制钢筋工程配料表，并向作业班组进行技术交底；钢筋弯曲成型采用GQ-40型钢筋弯曲机完成。
关键部位的钢筋需放大样，对制作人员进行现场指导、验收。
钢筋加工成半成品后，经质检人员检查合格后，要按类别、直径、使用部位挂好标志牌，摆放整齐，由专人管理，放置在方便运送至使用部位的地方；对检查不合格的产品及时隔离或作报废处理。
题，及时处理。隧道衬砌钢筋分两次绑扎完成，第一次绑扎至底板和侧墙筋；第二次完成断面剩余拱部钢筋。具体钢筋搭接设计将在交底中明确。
由于断面配筋多为曲面钢筋,故钢筋必须经过弯曲成型尺寸检查合格后方能使用。架立时通过多点控制作业，尺寸满足规范要求。当内外层钢筋完成绑扎后，每五米悬吊中线，在此中线截面依据布设量测点，量测点均匀分布不少于六点，依此
量测宽度制作不同高度的撑脚，达到控高层。
绑扎完成后必须注意对成品进行保护，浇筑混凝土时前不允许闲人踩踏，并派专人值班，发现钢筋移位或松动及时纠正。
（4）钢筋安装质量检查控制标准
钢筋绑扎中的搭接绑扣不应有松动和脱扣。为了增加成型后钢筋骨架的整体性，在可能松动位置用电弧焊点焊几点。尺寸监控：骨架成型的几何尺寸必须正确，对结构受力主筋安装应牢固，整体性好，稳定，垫块的强度要同母体混凝土强度相同，垫块的厚度要符合混凝土验收规范标准的规定，垫块放置的数量和牢固必须达到设计要求，并应起固定作用。
施工中受力钢筋因各种因素必须代替时，首先要征得设计同意，并办妥书面签洽商。
一个重点：在接近防水板部位，摆设、绑扎钢筋时要注意保护好防水板。
3、模板工程
缝应错开。
电缆支架是固定于电力隧道侧墙用于支撑电缆的悬臂式层状型钢结构，是电力隧道中重要的附属构筑物。电缆支架先进行首件支架加工，待首件支架试验、验收合格后方进行批量生产。电缆支架设计间距1.0m，通过预埋螺栓与墙体固定。
接地装置是接地极和接地扁铁（母线）的统称，是电力隧道特有的部分。接地
极是电力隧道中埋入地下并与大地接触的金属导体，采用∠50×5镀锌角钢制成，长度2m。接地扁铁将隧道内电缆支架等铁件与接地极相连接，形成接地回路，采用搭接焊连接。电缆支架与接地扁铁采用三面焊连接。
三、施工中需注意的问题
3、拱顶下沉测量；
4、地表下沉测量。
应根据测量结果对支护参数进行调整。
龙源期刊网 https://www.doczj.com/doc/4f3847797.html, 浅埋暗挖法隧道施工技术的发展 作者：高晓培 来源：《城市建设理论研究》2014年第05期 摘要：浅埋暗挖法在隧道施工中随处可见，浅埋暗挖法在我国隧道开挖中有较长时间，并通过不断总结实践经验，逐渐建立了一套先进的隧道浅埋暗挖法工艺，被普遍应用于隧道工程。近年来，随着我国城市建设中下穿隧道数量的增加，现代新技术被普遍引入隧道工程，使原来只靠浅埋暗挖法无法完成的工序成为可能。从某种意义上说，现代高科技技术推动了浅埋暗挖法发展。本文主要分析了浅埋暗挖法隧道施工技术，并对其在未来隧道施工中的重要作用作一简要阐述。 关键词：隧道施工；浅埋暗挖法；施工工艺 中图分类号：U45 文献标识码： A 随着科学技术的不断发展，高科技机械设备及高素质工人必然会促进浅埋暗挖法发展，浅埋暗挖法改进是符合隧道施工发展规律的。在隧道施工中不但要善于总结经验，还能将理论与实践有机结合，不断创新浅埋暗挖法，使其在隧道工程中展现更大魅力。 一、隧道浅埋暗挖法的简介 1、浅埋暗挖法应用条件 受综合因素限制无法采用明挖法施工的场地可采用浅埋暗挖法施工。该方法自从在隧道施工中应用以来，就展现了其独特的魅力，以至于被大范围推广应用。其具有易于操作、适应性强、符合国情、经济环保等特点，经过不断地总结前人施工经验，浅埋暗挖法已经已建立了一套先进的隧道浅埋暗挖法工艺，属于具有中国特色的隧道施工方法，并且被国外隧道施工采用，所以说浅埋暗挖法具有极大的应用价值。 2、浅埋暗挖法施工工艺及施工原则 浅埋暗挖法具有的特点是使用采前导管注浆法，其作用是确保掌子面稳定，避免围岩不牢固发生塌方事故；当超前导管施工完成时，马上开始压注水泥砂浆以及其他特殊工程材料，确保围岩裂隙被充实，使隧道四周产生一个具有支撑上部载荷的外壳，起到提高围岩抵抗力的作用；一次注浆，多次开挖，掌控好每次掘进的长度，降低围岩的松动；由于浅埋的土层松软，超前支护一定要稳固可靠，从而能有效抵抗围岩前期的变形；在台阶法施工中，应当及时将仰拱封闭，保证初期支护承载能力足够大；在隧道开挖时，必须时刻注意施工动态，根据施工条件变化情况，作出相应的调整。
昌平区顺沙路（大汤山桥~昌顺界）电力管线工程 电力隧道工程 施工方案 审批人： 审核人： 编制人： 北京路鹏达市政工程有限责任公司 2011年03月15日
目录第一章编制依据 第二章工程概况 第三章主要施工方法 第四章质量目标及保证措施 第五章安全施工措施 第六章文明施工、环境保护措施第七章工期安排及保证措施
第一章编制依据 1.1编制依据 1.1.1设计文件﹤昌平区顺沙路（大汤山桥~昌顺界）电力管线工程电力隧道工程﹥施工图纸； 1.1.2现行的相关法律、法规、规程、标准 1)《北京市市政工程施工安全操作规程》DBJ01-56-2001 2)《施工现场临时用电安全技术规范》JGJ46-88 3)锚杆喷射混凝土支护技术规范GB50086-2001 4)混凝土结构设计规范GB50010-2002 5)混凝土结构工程施工质量验收规范GB50204-2002 6)地下工程防水技术规范GB50108-2001 7)地下防水工程质量验收规范GB5028-2002 8)市政工程有关技术规范 9)电力工程电缆设计规范（GB50217-94）
10)北京市建筑设计研究院编制的《结构设计手册》 11)电力基建工程施工工艺手册土建.电缆沟道分册 12)地下工程质量验收规范（GB50208-2002） 13) 北京市绿色施工管理规程与图列； 14)公司颁布的ISO9000标准质量体系文件及内部体项目管理体系文件等。 第二章工程概况 本工程为随路建设电力管线，使电力管线工程设计满足当地电力发展未来需要，为当地电力未来发展预留接口，同时保证道路运行安全。沿顺沙路由规划6#路至大汤山桥永中北23.0米、大汤山桥至规划5#路道路永中北22.0米新建一条2m*2.3m暗挖电力隧道；新建电力管线全长9.35公里，电力隧道长685米。 2.1.工程地质及水文情况 1)场地总体概述 拟建场地地处北京市昌平区南部，场地起伏不大；地面高程为36.23~37.84米，西低东高； 2)土层分布情况 本地区地层主要为人工堆积土层、新近沉积层和一般第四纪沉积层；拟建场区地形较为平坦，电缆隧道所在范围内具体土层自上至下为：
目录 一、编制依据 (3) 1.1《xx、荣昌东街电力隧道工程施工图》 (3) 1.2《xx地区暗挖电力隧道工程质量评定标准》 (3) 1.3《地基与基础工程施工及验收规范》 (GBJ201) (3) 1.4《市政工程施工技术规程》管道工程（DBJ 01-47-2000） (3) 1.5《铁路隧道喷锚构筑法技术规则》（GBJ86-85） (3) 1.6地下工程防水技术规范 (3) 1.7地下工程质量验收规范 (3) 1.8现场实地勘察资料 (3) 二、工程概况 (4) 2.1工程简介 (4) 2.2主要工程量 (4) 2.3主要材料 (4) 2.4浅埋暗挖法施工设计 (4) 三、施工总体部署 (10) 3.1施工组织机构 (10) 3.2指导思想 (10) 3.3施工部署 (11) 3.4施工准备 (11)
四、施工进度计划安排 (14) 4.1施工进度计划安排 (14) 4.2工期安排 (14) 4.3施工总体顺序 (14) 4.4工期进度安排 (14) 五、主要施工方法 (16) 5.1施工原则 (16) 5.2工艺流程 (16) 5.3竖井施工 (16) 5.4小导管超前加固 (21) 5.5开挖 (22) 5.6拱墙支护: (22) 5.7喷射混凝土 (23) 5.8背后注浆 (26) 5.9防水 (26) 5.10变形缝处理 (26) 5.11二衬施工 (27) 5.12监控量测 (27) 5.13电力附件安装 (28) 5.14 施工通风、照明、排水 (28) 5.15龙门架搭设及日常运行维护方案 (32)
六、质量计划 (40) 6.1质量方针 (40) 6.2质量目标 (40) 6.3质量组织体系 (40) 6.4各工序质量标准及观感要求 (40) 七、质量保证措施 (46) 7.1质量保证措施 (46) 7.2质量保证惩罚制度 (46) 7.3质量目标设计 (47) 八、施工管理保证措施 (49) 8.1.工期保证措施 (49) 8.2.安全保证措施 (49) 8.3.文明施工及环境保护措施 (63) 8.4.消防保卫措施 (69) 8.5.降低成本和材料节约措施: (69) 8.6劳动保护措施 (70) 九、雨季施工措施 (71)
电力隧道浅埋暗挖法施工方案 一、总体施工方案 暗挖隧道施工过程中应严格遵循“管超前、严注浆、短进尺、强支护、快封闭、勤量测”的十八字方针，切实做到信息化施工。现场监控量测是监视围岩稳定、判断隧道支护结构是否合理、施工方法是否正确的重要手段，也是保证安全施工、提高经济效益的重要条件，应贯穿施工的全过程，通道量测数据的分析处理，掌握围岩稳定性的变化规律，调整支护结构参数。 超前小导管如在粘土层施工，采用风钻钻进法打设,在砂卵石层用φ20mm 的高压风管吹孔,铁锤夯打。隧道渣土在隧道内由人工手持风镐、铁锨开挖，手推车运输，然后通过设在施工竖井处的 5T 电动葫芦吊出竖井，自卸汽车运出施工现场。喷射用混凝土通过输料筒输送至竖井底部，人工用手推车运输至作业面。二次衬砌用混凝土采用商品砼，通过输送泵输送至作业面。 整个暗挖隧道重点控制地表沉降、管线保护，采取不同的施工方法，以超前钢插管超前支护、注浆加固地层为主要手段，及时施作支护体系。 二、主要施工方法 总体施工工序：竖井施工→马头门施工→隧道土方开挖→初衬施工→防水施工→底板钢筋绑扎→支模板→浇注二次衬砌混凝土→电缆支架及人行步道施工→现浇混凝土盖板→检查井施工→防水处理→回填。
（一）、竖井初衬施工 竖井是电力隧道工程施工时的工作井，也是电缆敷设、检查、维修时的人员、设备出入口。本工程竖井采用Φ4.1m 圆形竖井结构。 主要施工工序：测量放线→人工挖探坑→开挖井口土方→绑扎锁口圈梁钢筋→支立模板→浇筑圈梁砼→砌筑井口段挡土墙→立龙门架→搭护栏→开挖竖井土方→安装网构钢架→喷射砼→井底钎探→竖井封底。 1、竖井井口段施工 土方开挖采用人工开挖，正式开挖前必须先挖条形探坑，必须挖至原状土。条探坑呈“十”字交叉，交叉点为竖井中心点，发现没有地下障碍物及管线后方可继续开挖。开挖过程中发现地下建筑物、管线或文物必须立即停止施工，制定保护方案，联系相关单位，按照有关预案程序采取相应措施。 竖井开挖过程中及时网喷 C20 砼防止井壁坍塌。挖到地表下圈梁底部的标高后，绑扎圈梁钢筋。锁口圈梁采用混凝土输送泵一次性灌注 C30 混凝土，然后根据竖井规格依照设计图纸进行圈梁上部砖墙的砌筑。 在施工时，根据设计要求及施工需要完成爬梯、临电、临水、下料系统等的预埋件的布设，避免竖井完成后对结构体进行反复的凿除，破坏竖井结构。 2、龙门架安装 龙门架是施工时的垂直运输设备，所有材料、设备、土方必须由
精心整理 电力隧道浅埋暗挖法施工方案 一、总体施工方案 暗挖隧道施工过程中应严格遵循“管超前、严注浆、短进尺、强支护、快封闭、勤量测”的十八字方针，切实做到信息化施工。现场监控量测是监视围岩稳定、判 总体施工工序：竖井施工→马头门施工→隧道土方开挖→初衬施工→防水施工→底板钢筋绑扎→支模板→浇注二次衬砌混凝土→电缆支架及人行步道施工→现浇混凝土盖板→检查井施工→防水处理→回填。 （一）、竖井初衬施工
竖井是电力隧道工程施工时的工作井，也是电缆敷设、检查、维修时的人员、设备出入口。本工程竖井采用Φ4.1m圆形竖井结构。 主要施工工序：测量放线→人工挖探坑→开挖井口土方→绑扎锁口圈梁钢筋→支立模板→浇筑圈梁砼→砌筑井口段挡土墙→立龙门架→搭护栏→开挖竖井土方→安装网构钢架→喷射砼→井底钎探→竖井封底。 龙门架是施工时的垂直运输设备，所有材料、设备、土方必须由龙门架的电葫芦吊运。龙门架安装完成后，必须进行设备调试，合格后方可使用。 3、竖井井身施工 井身穿过房渣土、粘质粉土、细砂、粉砂、粘土层，根据工程地质情况和衬砌
设计，竖井采用逆作法施工，竖井施工应逐榀开挖，井身土方采取半断面开挖，严禁整个井体格栅同时悬空。井身支护是由C20喷射混凝土+网构钢架+钢筋网组成的结构。 竖井施工过程中，根据实际地质情况，遇到砂层时采取小导管超前注浆加固，以确保竖井及施工安全。 隧道为复合式衬砌结构，断面尺寸为2.0×2.3m，直墙、圆拱、厚平底板、净宽2.0m，起拱线高1.85m，矢高0.45m，净高2.3m。两侧支架@1000。 2、隧道做法： 喷射混凝土＋网构钢架＋钢筋网支护＋防水膜＋现浇钢筋混凝土。初衬厚度0.25m；二衬厚度为0.2m。本工程隧道采用2.0×2.3m结构形式。
浅埋暗挖法施工工艺 浅埋暗挖法是在软弱围岩浅埋地层中修建山岭隧道洞口段、城区地下铁路及其他适用于浅埋地下工程的施工方法。它适用于不宜明挖施工的土质或软弱无胶结的砂、卵石等第四纪地层，对于水位高的地层，需要采取堵水、降水和排水等措施。 1、预加固和预支护 地下工程浅埋暗挖法施工过程中，经常会遇到砂砾土、砂性土、黏性土或强风化基岩等不稳定地层，自稳时间短、自承载能力低，初期支护尚未施作时隧道围岩便开始坍塌。因此，该条件下需要采取地层预加固和预支护来提高地层的自稳能力，降低地表沉降。浅埋暗挖隧道施工时常用的预加固和预支护方法有： （1）注浆法。注浆法是浅埋暗挖法施工中应用最多的辅助工法。浆液在注浆压力作用下扩散并挤压土体，起到加固地层和堵水的作用，通常配合小导管和大管棚使用。注浆方式主要有小导管注浆、大管棚注浆、帷幕注浆和全断面注浆等。注浆材料有普通水泥、超细水泥、水泥水玻璃和化学浆液等。 （2）降水法。采用降低地下水位的方法，为浅埋暗挖施工提供干燥的施工作业条件，尤其在地下水位较高的地区，必须采取降水措施，才能实现暗挖法施工。
降水法主要有井点降水、管井降水、真空降水和电渗降水等。我国北方地区多采用地面深井降水法，也采用洞内轻型井点降水法；南方地区多采用基坑内管井降水法，也采用真空或电渗降水法。 （3）超前小导管法。超前小导管支护是在松软地层施工时优先采用的地层预加固方法。通过超前小导管注浆，使地层得到加固改良，保证开挖面的稳定，降低地表沉降。超前小导管长度3～5m，直径30～50mm，环向间距20～30cm，通常沿着上半断面开挖轮廓线120°范围内向开挖面前方土层以一定仰角（10～15°）打入带孔小导管，并进行注浆，如图所示。 （4）长管棚法。长管棚法用于暗挖隧道的超前加固，布置在隧道的拱部周边。大管棚法一般需要结合注浆以获得较好的地层加固效果。长管棚法适用于自稳能力差的地层或邻近重要建筑物等条件，它是将钢管沿隧道外轮廓线顺着轴线方向打入工作面前方的地层以支撑来自外侧的围岩压力。城市地铁多用于临近施工，如下穿既有线等，多采用直径为300mm左右的长管棚，利用定向钻或夯管锤施作。需要指出的是，管棚直径超过一定限度后并不能显著提高其防塌、控沉效果；相反，管棚直径越大对地层的扰动就越大，可能引起更大的地层沉降。因此，仅在临近既有线等特殊场合采用该法施工，一般情况下建议采用小导管注浆法。 （5）水平旋喷法。在粉细砂层，低压渗透注浆难以形成连续致密的注浆体，不能有效起到超前支护和防沉作用。地层水平旋喷超前支护主要适用于局部地层异常松软需要加固和有重要建筑物需要特殊保护的条件，它是以高压泵为动力源，

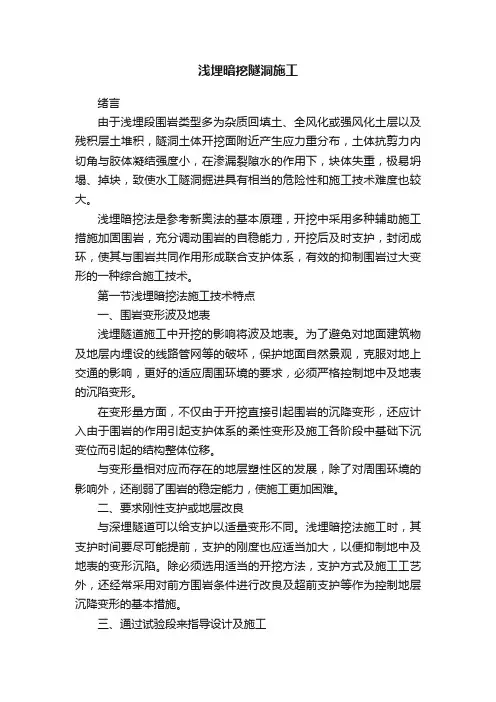

绪言 由于浅埋段围岩类型多为杂质回填土、全风化或强风化土层以及残积层土堆积，隧洞土体开挖面附近产生应力重分布，土体抗剪力内切角与胶体凝结强度小，在渗漏裂隙水的作用下，块体失重，极易坍塌、掉块，致使水工隧洞掘进具有相当的危险性和施工技术难度也较大。 浅埋暗挖法是参考新奥法的基本原理，开挖中采用多种辅助施工措施加固围岩，充分调动围岩的自稳能力，开挖后及时支护，封闭成环，使其与围岩共同作用形成联合支护体系，有效的抑制围岩过大变形的一种综合施工技术。 第一节浅埋暗挖法施工技术特点 一、围岩变形波及地表 浅埋隧道施工中开挖的影响将波及地表。为了避免对地面建筑物及地层内埋设的线路管网等的破坏，保护地面自然景观，克服对地上交通的影响，更好的适应周围环境的要求，必须严格控制地中及地表的沉陷变形。 在变形量方面，不仅由于开挖直接引起围岩的沉降变形，还应计入由于围岩的作用引起支护体系的柔性变形及施工各阶段中基础下沉变位而引起的结构整体位移。 与变形量相对应而存在的地层塑性区的发展，除了对周围环境的影响外，还削弱了围岩的稳定能力，使施工更加困难。 二、要求刚性支护或地层改良 与深埋隧道可以给支护以适量变形不同。浅埋暗挖法施工时，其支护时间要尽可能提前，支护的刚度也应适当加大，以便抑制地中及地表的变形沉陷。除必须选用适当的开挖方法，支护方式及施工工艺外，还经常采用对前方围岩条件进行改良及超前支护等作为控制地层沉降变形的基本措施。 三、通过试验段来指导设计及施工 由于周围环境及隧道所处地段地质的复杂性，往往需要选取地质条件和结构情况有代表性的一段工程作为试验段。在做出包括结构设计、施工方案、试验及量测计划的设计后，先期开工。对施工过程中引起地中及地表沉陷变形情况、支护结构及围岩应力状态、对地面环境的影响程度等情况进行观察、量测、分析和研究。试验段施工中所取得的数据，还可以用反分析方法获得更符合实
