选择电缆桥架规格大小的计算公式-桥架设计在设计计算中，若电缆桥架的实际载荷量用G总表示：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。
当电缆桥架在室内安装时，为保证桥架平直美观，整齐一致，它的水平方向载荷形变一般应控制在4.0mm以内。
根据所选取的电缆桥架宽度和所要求的桥架水平方向载荷形变的大小，查对相应结构形式的桥架载荷特性曲线，当不能满足形变要求时，可以适当增大桥架侧高或者减小支撑间距，以便满足要求。
图3-1-1 梯级式桥架载荷曲线图选用电缆桥架的步骤购买电缆桥架之前主要有四部工作：(1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。
(2)计算每层电缆的均布荷载(kN/ m2),初步确定桥架的型号、规格。
桥架选型简易计算
桥架选型是指在电气工程中，根据布线需求和环境条件，选择合适的桥架类型和规格。
桥架是一种电缆所需的支撑系统，它可以保护电缆，并且便于维护和更换。
桥架的选型计算主要需要考虑以下几个方面：
1.载荷要求：根据实际需求计算预期重量和载荷。
重量和载荷是选择桥架的重要依据，需要根据电缆的数量、类型、长度等因素来计算。
2.环境条件：需要考虑使用环境的特点，如温度、湿度、腐蚀性等。
不同的环境条件要求不同的桥架材料和类型。
例如，高湿度环境可以选择不锈钢桥架，而腐蚀性环境可以选择塑料桥架。
3.安装要求：需要考虑安装条件和方式，包括垂直、水平、墙壁、天花板安装等。
不同的安装方式要求不同的桥架特性。
4.预留空间：在选型时需要考虑电气工程未来的扩展需求，需要留出一定的预留空间。
这样可以避免后续改造或扩容时，需要更换桥架的情况发生。
5.成本预算：在选型时要考虑预算限制。
不同类型的桥架价格差异较大，需要根据实际预算来选择合适的桥架。
6.维护和管理：不同的桥架类型和材料对维护和管理的要求也不同。
一些桥架需要更加频繁的维护和保养，而另一些桥架则相对较为耐用，减少了维护成本。
在进行桥架选型计算时，可以根据以上要素进行量化计算，评估不同
桥架类型的优劣势，并进行对比。
根据实际需求和限制条件，选择最适合
的桥架。
总结起来，桥架选型计算是一个复杂的过程，需要综合考虑多个因素。
仅仅通过简单的计算难以得出准确的结果，最好的方法是通过专业的电气
工程师进行实地测量和评估，从而选取最佳的桥架类型和规格。

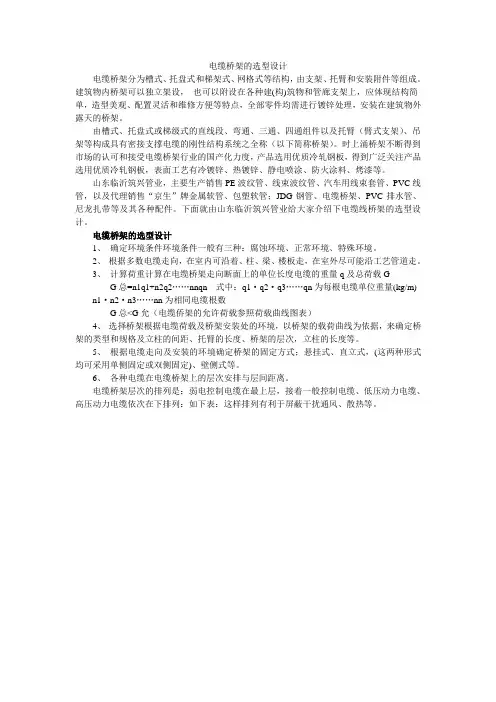

电缆桥架的选型设计电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。
建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。
由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称（以下简称桥架）。
时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。
山东临沂筑兴管业，主要生产销售PE波纹管、线束波纹管、汽车用线束套管、PVC线管，以及代理销售“京生”牌金属软管、包塑软管；JDG钢管、电缆桥架、PVC排水管、尼龙扎带等及其各种配件。
下面就由山东临沂筑兴管业给大家介绍下电缆线桥架的选型设计。
电缆桥架的选型设计1、确定环境条件环境条件一般有三种：腐蚀环境、正常环境、特殊环境。
2、根据多数电缆走向，在室内可沿着、柱、梁、楼板走，在室外尽可能沿工艺管道走。
3、计算荷重计算在电缆桥架走向断面上的单位长度电缆的重量q及总荷载GG总=n1q1+n2q2……nnqn式中：q1·q2·q3……qn为每根电缆单位重量(kg/m) n1·n2·n3……nn为相同电缆根数G总<G允（电缆侨架的允许荷载参照荷载曲线图表）4、选择桥架根据电缆荷载及桥架安装处的环境，以桥架的载荷曲线为依据，来确定桥架的类型和规格及立柱的间距、托臂的长度、桥架的层次，立柱的长度等。
5、根据电缆走向及安装的环境确定桥架的固定方式；悬挂式、直立式，(这两种形式均可采用单侧固定或双侧固定)、壁侧式等。
6、各种电缆在电缆桥架上的层次安排与层间距离。
电缆桥架层次的排列是：弱电控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆依次在下排列：如下表：这样排列有利于屏蔽干扰通风、散热等。
