IMO 防火控制及消防救生图 设备标示

附件14大会决议草案船舶防火控制图识别符号大会忆及国际海事组织公约第15（j）条有关本大会在海上安全规则和导则方面的职能，牢记1974年国际海上人命安全条约修正案第II-2/15.2.4条规定，要求船上应有固定展示的防火控制图作为对船上高级船员的指导，和一套防火控制图或具有该图的小册子的复制品，永久性地置于甲板室外面有醒目标示的风雨密盒子里，以有助于岸上的消防人员。

认识到国际识别符号的使用将极大地增加船舶防火控制图对船员和岸上消防人员的实用性，还认识到A.654（16）决议关于船舶防火控制图识别符号的规定，注意到ISO在与IMO的密切合作下，制定了ISO 17631：2002船舶和航海技术标准——船舶消防图、救生设备和脱险通道，提供了总体上符合A.654（16）决议中规定的相应识别符号的防火识别符号，尤其注意到MSC/Cir.1050通函请成员国政府将ISO 17631：2002标准提起与制定或应用船舶防火控制图有关的船舶制造者、船东、船舶运营者、船长和岸上消防人员以及其他有关各方的注意，使他们能在自愿基础上在制定或应用SOLAS公约第II-2/15.2.4条规则要求的船舶防火控制图过程中应用这一标准，这使A.654（16）决议的修订工作非常迫切，审议了海上安全委员会在其77届会议上提出的建议案，1.通过船舶防火控制图识别符号，其文本附于本决议的附件中；2.敦促成员国政府将上述识别符号提起与制定或应用船舶防火控制图有关的船舶制造者、船东、船舶运营者、船长和岸上消防人员以及其他有关各方的注意，以鼓励在2004年1月1日或之后建造的船舶上应用SOLAS公约第II-2/15.2.4条规则要求的船舶防火控制图；3.请成员国政府将ISO 17631：2002标准提起船舶制造者、船东、船舶运营者和船长的注意，以便他们在制定船舶防火控制图时应用上述标准中的附加指导；4.同意于2004年1月1日之前建造的船舶可继续配备应用A.654（16）决议中所列识别符号的防火控制图；5.要求海上安全委员会保持对本决议的审议并在必要时进行调整。

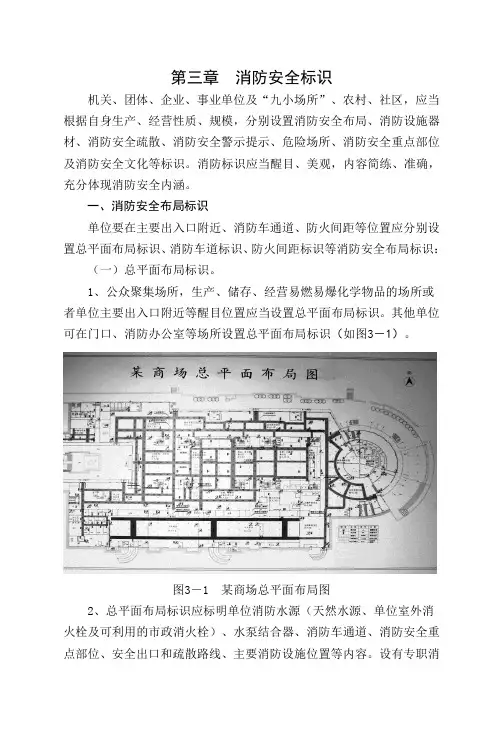

第三章消防安全标识机关、团体、企业、事业单位及“九小场所”、农村、社区，应当根据自身生产、经营性质、规模，分别设置消防安全布局、消防设施器材、消防安全疏散、消防安全警示提示、危险场所、消防安全重点部位及消防安全文化等标识。

消防标识应当醒目、美观，内容简练、准确，充分体现消防安全内涵。

一、消防安全布局标识单位要在主要出入口附近、消防车通道、防火间距等位置应分别设置总平面布局标识、消防车道标识、防火间距标识等消防安全布局标识：（一）总平面布局标识。

1、公众聚集场所，生产、储存、经营易燃易爆化学物品的场所或者单位主要出入口附近等醒目位置应当设置总平面布局标识。

其他单位可在门口、消防办公室等场所设置总平面布局标识（如图3－1）。

图3－1 某商场总平面布局图2、总平面布局标识应标明单位消防水源（天然水源、单位室外消火栓及可利用的市政消火栓）、水泵结合器、消防车通道、消防安全重点部位、安全出口和疏散路线、主要消防设施位置等内容。

设有专职消防队的单位还应当标明专职消防队及车辆位置、特殊灭火剂储存位置及储量等内容。

（二）消防车道标识。

1、社会单位及城市社区、农村的消防车通道附近或道路地面上应当设置“消防车道，严禁占用”字样的标识（如图3－2和3－3）。

图3－2 消防车通道上的标识1图3－3 消防车通道上的标识22、进入村庄、社区的道路上严禁设置栏杆、路桩等影响消防车通行的障碍物（如图3－4和3－5）←如图3－4设在社区道路上的地桩如图3－5 设在进入生活小区道路上的地桩→（三）防火间距标识。

单位建筑物与其他建（构）筑物的防火间距处宜设置标明“防火间距，严禁占用”字样的标识（如图3－6）。

图3－6 防火间距标识二、消防设施器材标识黄色警示线表3－1灭火器巡检记录卡（200 年 时间 压力胶管保险外观周 边检查人日 日 日 日 日 日 日 日 日 日 日 日单位消防设施、灭火器材所在位置应设置下列消防设施器材标识：（一）灭火器。

消防安全标志GB 13495—92国家技术监督局1992—06—12批准1993—03—01实施本标准参照采用国际标准ISO 6309—1987《消防——安全标志》。

1 主题内容与适用范围1．1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。

1．2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：a．火灾报警和手动控制装置；b．火灾时疏散途径；c．灭火设备；d．具有火灾、爆炸危险的地方或物质。

本标准不适用于GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。

2 引用标准GB 2893 安全色3 消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。

消防安全标志的颜色应符合GB 2893中的有关规定。

消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。

3．1 火灾报警和手动控制装置的标志3．2 火灾时疏散途径的标志3．3灭火设备的标志3．4 具有火灾、爆炸危险的地方或物质的标志3．53．5．3 方向辅助标志应该与3．1—3．4中的有关标志联用，指示被联用标志所表示意义的方向。

表5只列出左向和左下向的方向辅助标志。

根据实际需要，还可以制作指示其他方向的方向辅助标志(见图1、图3c)。

3．5．4 在标志远离指示物时，必须联用方向辅助标志。

如果标志与其指示物很近，人们一眼即可看到标志的指示物，方向辅助标志可以省略。

3．5．5 方向辅助标志与3．1—3．4中的图形标志联用时，如系指示左向(包括左下、左上)和下向，则放在图形标志的左方；如系指示右向(包括右下、右上)。

则放在图形标志的右方(见图1、图3c)。

3．5．6 方向辅助标志的颜色应与联用的图形标志的颜色统一(见图1、图2c)。

图1 方向辅助标志使用举例3．6 文字辅助标志3．6．1 将3．1～3．4中图形标志的名称用黑体字写出来加上适当的背底色即构成文字辅助标志。

附录A（规*性附录）消防安全“四个能力”建设标志A.1 表A.1规定了消防安全“四个能力”建设中标志的图例和设置要求。

对图例之外的其他需设置标志的可结合实际制定。

消防安全标志牌应用坚固耐用的材料制作，如金属板、塑料板、木板、荧光材料等，但不应采用易燃材料。

用于室内的消防安全标志可以用粘贴力强的不干胶材料制作。

表A.1 消防安全“四个能力”建设标志序号标志图例名称设置说明1火警标志设置在显著位置或者报警附近，标明在发生火灾时报警。

2灭火设备标志设置在灭火设备附近，标明灭火设备位置。

1般搭配其他文字说明。

3消防水带标志设置在消防水带附近位置。

4地下消火栓标志设置在室外地下消火栓附近或墙面上，标明名称和位置。

序号标志图例名称设置说明5发声警报器标志设置在发声警报器或其启动装置附近。

6消防梯标志设置在消防梯附近，标明消防梯的位置。

7消火栓水泵接合器标志设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。

8喷淋水泵接合器标志设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。

9消防手动报警按钮标志设置在手动火灾报警按钮附近，标明名称和使用方法。

10紧急出口标志设置在安全出口的显著位置，说明安全出口位置和方向。

11地面辅助疏散标志设置在疏散走道和主要疏散路线的地面上，能保持视觉连续的灯光或蓄光疏散指示标志。

序号标志图例名称设置说明12安全出口标志设置在安全出口旁边，标明严禁锁闭。

13防火间距标志设置建筑物墙面上，标明“防火间距”字样及宽度，提示严禁占用。

14消防车道标志设置在消防车道两侧墙面上，标明宽度，提示严禁占用。

15总平面布局标志设置在单位显著位置，标明单位的消防水源、消防车通道、消防安全重点部位、安全出口和疏散路线、主要消防设施位置等内容。

16疏散指示图标志设置在房门后中上部或每个楼层显著位置，标明本层疏散路线、安全出口、室内消防设施位置等内容。

17消防电梯标志设置在消防电梯口，标明消防电梯的位置。

消防安全标识图例序号标志图例名称及制作规格设置说明1消防手动报警按钮标志规格：13*13设置在手动火灾报警按钮附近，标明名称和使用方法。

2火警电话标志规格：27*27设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。

3发声警报器标志规格：13*13设置在发声警报器或其启动装置附近。

4消火栓起泵按钮规格：27*27设置在室内消火栓附近，标明名称和使用方法。

5消防电梯标志规格：27*13设置在消防电梯口，标明消防电梯的位置。

6消火栓水泵接合器标志规格：27*13设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。

7喷淋水泵接合器标志规格：27*13设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。

8消防水带标志规格：13*13 设置在消防水带附近位置。

9灭火器标志规格：27*27 设置在灭火器存放的位置10地下消火栓标志规格：27*27设置在室外地下消火栓附近或墙面上。

11地上消火栓标志规格：27*27设置在室外地上消火栓附近或墙面上。

12如图A.1 灭火器使用标志规格：27*7设置在灭火器设置点的上方或灭火器箱箱体上面，标明操作使用方法、维护保养责任人。

13如图A.2 室内消火栓标志规格：45*11.8设置在室内消火栓箱门上。

14防火卷帘地面标志规格：43*9设置在防火卷帘下方地面上，标明防火卷帘下方禁放物品。

15防火卷帘按钮标志规格：27*10设置在防火卷帘按钮旁边，标明操作方法。

16防火门标志规格：27*10设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，标识既可为横向、也可为纵向）。

序号标志图例名称设置说明17消防水池标志规格：27*10设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。

18灭火设备标志规格：27*27设置在灭火设备附近，标明灭火设备位置。

一般搭配其他文字说明。

19报警阀组标志规格：27*13.8设置在湿式报警阀组附近，标明测试方法。
