附件14大会决议草案船舶防火控制图识别符号大会忆及国际海事组织公约第15（j）条有关本大会在海上安全规则和导则方面的职能，牢记1974年国际海上人命安全条约修正案第II-2/15.2.4条规定，要求船上应有固定展示的防火控制图作为对船上高级船员的指导，和一套防火控制图或具有该图的小册子的复制品，永久性地置于甲板室外面有醒目标示的风雨密盒子里，以有助于岸上的消防人员。

认识到国际识别符号的使用将极大地增加船舶防火控制图对船员和岸上消防人员的实用性，还认识到A.654（16）决议关于船舶防火控制图识别符号的规定，注意到ISO在与IMO的密切合作下，制定了ISO 17631：2002船舶和航海技术标准——船舶消防图、救生设备和脱险通道，提供了总体上符合A.654（16）决议中规定的相应识别符号的防火识别符号，尤其注意到MSC/Cir.1050通函请成员国政府将ISO 17631：2002标准提起与制定或应用船舶防火控制图有关的船舶制造者、船东、船舶运营者、船长和岸上消防人员以及其他有关各方的注意，使他们能在自愿基础上在制定或应用SOLAS公约第II-2/15.2.4条规则要求的船舶防火控制图过程中应用这一标准，这使A.654（16）决议的修订工作非常迫切，审议了海上安全委员会在其77届会议上提出的建议案，1.通过船舶防火控制图识别符号，其文本附于本决议的附件中；2.敦促成员国政府将上述识别符号提起与制定或应用船舶防火控制图有关的船舶制造者、船东、船舶运营者、船长和岸上消防人员以及其他有关各方的注意，以鼓励在2004年1月1日或之后建造的船舶上应用SOLAS公约第II-2/15.2.4条规则要求的船舶防火控制图；3.请成员国政府将ISO 17631：2002标准提起船舶制造者、船东、船舶运营者和船长的注意，以便他们在制定船舶防火控制图时应用上述标准中的附加指导；4.同意于2004年1月1日之前建造的船舶可继续配备应用A.654（16）决议中所列识别符号的防火控制图；5.要求海上安全委员会保持对本决议的审议并在必要时进行调整。

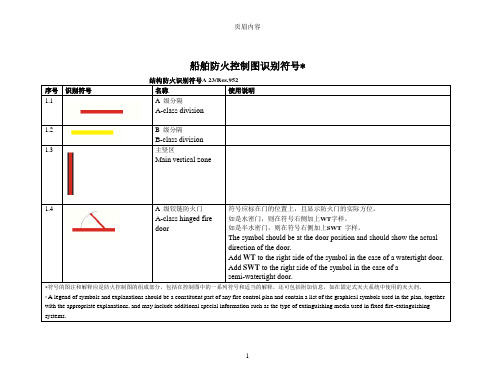

船舶防火控制图识别符号*序号识别符号名称使用说明1.1 A 级分隔A-class division1.2 B 级分隔B-class division1.3 主竖区Main vertical zone1.4 A 级铰链防火门A-class hinged firedoor 符号应标在门的位置上，且显示防火门的实际方位。

如是水密门，则在符号右侧加上WT字样。

如是半水密门，则在符号右侧加上SWT 字样。

The symbol should be at the door position and should show the actual direction of the door.Add WT to the right side of the symbol in the case of a watertight door. Add SWT to the right side of the symbol in the case of asemi-watertight door.符号的图注和解释应是防火控制图的组成部分，包括在控制图中的一系列符号和适当的解释，还可包括附加信息，如在固定式灭火系统中使用的灭火剂。

* A legend of symbols and explanations should be a constituent part of any fire control plan and contain a list of the graphical symbols used in the plan, together with the appropriate explanations, and may include additional special information such as the type of extinguishing media used in fixed fire-extinguishing systems.11.5 B 级铰链防火门B-class hinged firedoor 符号应标在门的位置上，且显示防火门的实际方位。

船舶防火控制图识别符号*序号识别符号名称使用说明1.1 A 级分隔A-class division1.2 B 级分隔B-class division1.3 主竖区Main vertical zone1.4 A 级铰链防火门A-class hinged firedoor 符号应标在门的位置上，且显示防火门的实际方位。

如是水密门，则在符号右侧加上WT字样。

如是半水密门，则在符号右侧加上SWT 字样。

The symbol should be at the door position and should show the actual direction of the door.Add WT to the right side of the symbol in the case of a watertight door. Add SWT to the right side of the symbol in the case of asemi-watertight door.符号的图注和解释应是防火控制图的组成部分，包括在控制图中的一系列符号和适当的解释，还可包括附加信息，如在固定式灭火系统中使用的灭火剂。

* A legend of symbols and explanations should be a constituent part of any fire control plan and contain a list of the graphical symbols used in the plan, together with the appropriate explanations, and may include additional special information such as the type of extinguishing media used in fixed fire-extinguishing systems.1.5 B 级铰链防火门B-class hinged firedoor 符号应标在门的位置上，且显示防火门的实际方位。

I M O防火控制图A文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]M S C77/26/A d d.1附件14大会决议草案船舶防火控制图识别符号大会忆及国际海事组织公约第15（j）条有关本大会在海上安全规则和导则方面的职能，牢记1974年国际海上人命安全条约修正案第II-2/15.2.4条规定，要求船上应有固定展示的防火控制图作为对船上高级船员的指导，和一套防火控制图或具有该图的小册子的复制品，永久性地置于甲板室外面有醒目标示的风雨密盒子里，以有助于岸上的消防人员。

认识到国际识别符号的使用将极大地增加船舶防火控制图对船员和岸上消防人员的实用性，还认识到A.654（16）决议关于船舶防火控制图识别符号的规定，注意到ISO在与IMO的密切合作下，制定了ISO17631：2002船舶和航海技术标准——船舶消防图、救生设备和脱险通道，提供了总体上符合A.654（16）决议中规定的相应识别符号的防火识别符号，尤其注意到MSC/Cir.1050通函请成员国政府将ISO17631：2002标准提起与制定或应用船舶防火控制图有关的船舶制造者、船东、船舶运营者、船长和岸上消防人员以及其他有关各方的注意，使他们能在自愿基础上在制定或应用SOLAS公约第II-2/15.2.4条规则要求的船舶防火控制图过程中应用这一标准，这使A.654（16）决议的修订工作非常迫切，审议了海上安全委员会在其77届会议上提出的建议案，1.通过船舶防火控制图识别符号，其文本附于本决议的附件中；2.敦促成员国政府将上述识别符号提起与制定或应用船舶防火控制图有关的船舶制造者、船东、船舶运营者、船长和岸上消防人员以及其他有关各方的注意，以鼓励在2004年1月1日或之后建造的船舶上应用SOLAS公约第II-2/15.2.4条规则要求的船舶防火控制图；3.请成员国政府将ISO17631：2002标准提起船舶制造者、船东、船舶运营者和船长的注意，以便他们在制定船舶防火控制图时应用上述标准中的附加指导；4.同意于2004年1月1日之前建造的船舶可继续配备应用A.654（16）决议中所列识别符号的防火控制图；5.要求海上安全委员会保持对本决议的审议并在必要时进行调整。

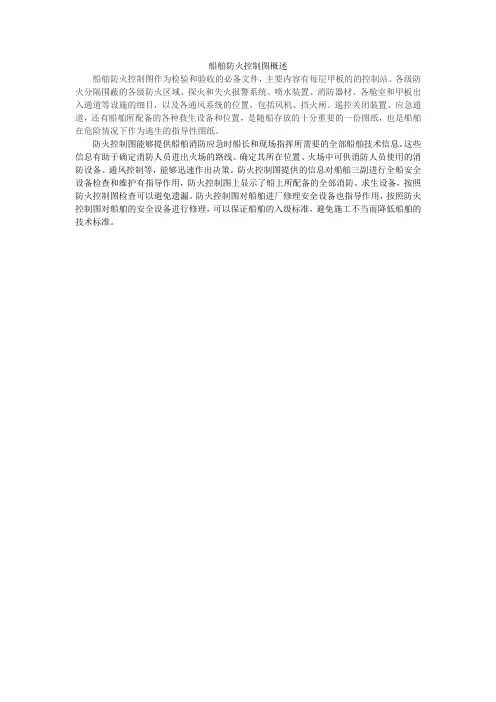

船舶防火控制图概述
船舶防火控制图作为检验和验收的必备文件，主要内容有每层甲板的的控制站、各级防火分隔围蔽的各级防火区域、探火和失火报警系统、喷水装置、消防器材、各舱室和甲板出入通道等设施的细目，以及各通风系统的位置，包括风机、挡火闸、遥控关闭装置、应急通道，还有船舶所配备的各种救生设备和位置，是随船存放的十分重要的一份图纸，也是船舶在危险情况下作为逃生的指导性图纸。

防火控制图能够提供船舶消防应急时船长和现场指挥所需要的全部船舶技术信息。

这些信息有助于确定消防人员进出火场的路线、确定其所在位置、火场中可供消防人员使用的消防设备、通风控制等，能够迅速作出决策。

防火控制图提供的信息对船舶三副进行全船安全设备检查和维护有指导作用，防火控制图上显示了船上所配备的全部消防、求生设备，按照防火控制图检查可以避免遗漏。

防火控制图对船舶进厂修理安全设备也指导作用，按照防火控制图对船舶的安全设备进行修理，可以保证船舶的入级标准，避免施工不当而降低船舶的技术标准。
