阀门内件和密封面常用的材质

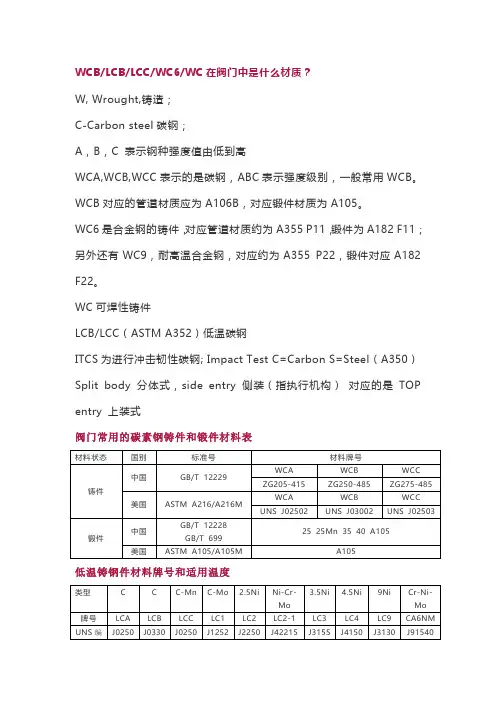

WCB/LCB/LCC/WC6/WC在阀门中是什么材质W, Wrought,铸造；C-Carbon steel碳钢；A，B，C 表示钢种强度值由低到高WCA,WCB,WCC表示的是碳钢，ABC表示强度级别，一般常用WCB。

WCB对应的管道材质应为A106B，对应锻件材质为A105。

WC6是合金钢的铸件，对应管道材质约为A355 P11，锻件为A182 F11；另外还有WC9，耐高温合金钢，对应约为A355 P22，锻件对应A182 F22。

WC可焊性铸件LCB/LCC（ASTM A352）低温碳钢ITCS为进行冲击韧性碳钢; Impact Test C=Carbon S=Steel（A350）Split body 分体式，side entry 侧装（指执行机构）对应的是TOP entry 上装式阀门常用ASTM材料锻、铸件对照表（ASME ）注：1）锻造阀门阀体材质组织致密，不容易有缺陷，结构尺寸不受模具限制，承压性能可靠，多用于高压、氧气工况、小口径或其他小批量的阀门制造上，一般在高温、高压或低温或特殊介质下选择锻件；铸件一般只适用于中低压，多用于标准化的成型阀门的批量生产上。

2）材料A351 CF3M跟A182 F316L区别: 两个标准对应的材质都是316不锈钢。

CF3M 表示铸件，常用作阀门材料。

相对应的锻钢代号是A182 F316L。

ASTM A216 WCB是铸件，其锻件是A105；SS304的铸件是A351-CF8，锻件是A182-F304。

阀门材质选择制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。

制造阀门零件的材料要根据下列因素来选择：1、工作介质的压力、温度和特性。

2、该零件的受力情况以及在阀门结构中所起作用。

3、有较好的工艺性。

4、在满足以上条件情况下，要有较低的成本。

第一节阀体、阀盖和阀板（阀瓣）的材料一、灰铸铁：灰铸铁适用于公称压力PN≤，温度为-10℃～200℃的水、蒸汽、空气、煤气及油品等介质。

阀门密封材料标准
一、阀门密封面材料标准
国家标准GB/T13927-2008《阀门密封面材料标准》规定了阀门密封面材料的分类、条件、试验方法、标志、包装、运输和存储等方面。

根据标准的规定，阀门密封面材质应具有高温、耐低温、耐腐蚀、耐磨损等特点。

二、密封面材质的种类
1、金属材料
金属材料常用于高压、高温场合的阀门中，主要有不锈钢、铜、铝、钛等材料。

金属密封面耐高温、耐压，但密封性能相对较低，通常需要加密封剂才能满足要求。

2、非金属材料
非金属材料密封面常用于低压、低温场合的阀门中，主要有橡胶、聚四氟乙烯、丁基、聚氨酯等材料。

这些材料具有较好的密封性能，但耐磨性和耐高温性较差。

三、常见密封面材质选择
1、不锈钢密封面
不锈钢密封面具有良好的耐高温性、耐腐蚀性和耐磨性，广泛应用于各类阀门中。

2、聚四氟乙烯密封面
聚四氟乙烯密封面具有优良的耐腐蚀性和耐高温性，适用于化学、医药、食品等行业。

3、橡胶密封面
橡胶密封面具有较好的密封性能和弹性，适用于低压、低温场合的阀门。

注：1）锻造阀门阀体材质组织致密，不容易有缺陷，结构尺寸不受模具限制，承压性能可靠，多用于高压、氧气工况、小口径或其他小批量的阀门制造上，一般在高温、高压或低温或特殊介质下选择锻件；铸件一制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。

制造阀门零件的材料要根据下列因素来选择：二、可锻铸铁：适用于公称压力PN≤2.5MPa，温度为-30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300-06、KTH330-08、KTH350-10。

三、球墨铸铁：适用于PN≤4.0MPa，温度为－30～350℃的水、蒸汽、空气及油品等介质。

常用牌号有：QT400-15、QT450-10、QT500-7。

四、碳素钢（WCA、WCB、WCC）：适用于公称压力PN≤32.0MPa，适用于工作温度在-29~+425℃之间的中、高压阀门，其中16Mn、30Mn 工作温度为-29～595℃，常用来代替ASTM A105.常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。

五、低温碳钢（LCB）：适用于公称压力PN≤6.4Mpa,温度≥-196℃乙烯，丙烯，液态天然气，液氮等介质，常用牌号有ZG1Cr18Ni9、0Cr18Ni9、1Cr18Ni9Ti、ZG0Cr18Ni9.六、合金钢（WC6、WC9），适用于工作温度在-29～595℃之间的非腐蚀性介质的高温高压阀门；WC5、WC9适用于工作温度在-29～650℃之间的腐蚀性介质的高温高压阀门。

七、奥氏体不锈钢，适用于工作温度在-196～+600℃之间的腐蚀性介质的阀门。

第二节密封面材料密封面是阀门最关键的工作面，密封面质量的好坏关系到阀门的使用寿命，通常密封面材料要考虑耐腐蚀，耐擦伤，耐冲蚀，抗氧化等因素。

通常分两大类：（一）软质材料1、橡胶（包括丁睛橡胶，氟橡胶等）2、塑料（聚四氟乙烯，尼龙等）（二）硬密封材料1、铜合金（用于低压阀门）2、铬不锈钢（用于普通高中压阀门）3、司太立合金（用于高温高压阀门及强腐蚀阀门）4、镍基合金（用于腐蚀性介质）第三节阀杆材料阀杆在阀门开启和关闭过程中，承受拉、压和扭转作用力，并与介质直接接触，同时和填料之间还有相对的摩擦运动，因此阀杆材料必须保证在规定温度下有足够的强度和冲击韧性，有一定的耐腐蚀性和抗擦伤性，以及良好的工艺性。

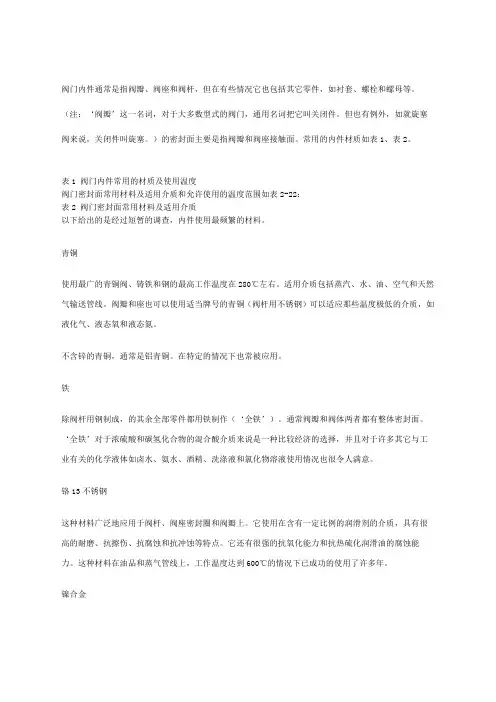

阀门内件通常是指阀瓣、阀座和阀杆，但在有些情况它也包括其它零件，如衬套、螺栓和螺母等。

（注：‘阀瓣’这一名词，对于大多数型式的阀门，通用名词把它叫关闭件。

但也有例外，如就旋塞阀来说，关闭件叫旋塞。

）的密封面主要是指阀瓣和阀座接触面。

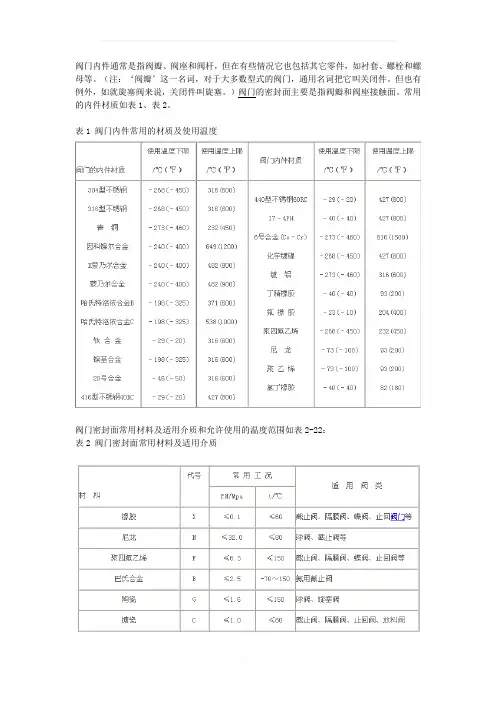

常用的内件材质如表1、表2。

表1 阀门内件常用的材质及使用温度阀门密封面常用材料及适用介质和允许使用的温度范围如表2-22：表2 阀门密封面常用材料及适用介质以下给出的是经过短暂的调查，内件使用最频繁的材料。

青铜使用最广的青铜阀、铸铁和钢的最高工作温度在280℃左右。

适用介质包括蒸汽、水、油、空气和天然气输送管线。

阀瓣和座也可以使用适当牌号的青铜（阀杆用不锈钢）可以适应那些温度极低的介质，如液化气、液态氧和液态氮。

不含锌的青铜，通常是铝青铜。

在特定的情况下也常被应用。

铁除阀杆用钢制成，的其余全部零件都用铁制作（‘全铁’）。

通常阀瓣和阀体两者都有整体密封面。

‘全铁’对于浓硫酸和碳氢化合物的混合酸介质来说是一种比较经济的选择，并且对于许多其它与工业有关的化学液体如卤水、氨水、酒精、洗涤液和氯化物溶液使用情况也很令人满意。

铬13不锈钢这种材料广泛地应用于阀杆、阀座密封圈和阀瓣上。

它使用在含有一定比例的润滑剂的介质，具有很高的耐磨、抗擦伤、抗腐蚀和抗冲蚀等特点。

它还有很强的抗氧化能力和抗热硫化润滑油的腐蚀能力。

这种材料在油品和蒸气管线上，工作温度达到600℃的情况下已成功的使用了许多年。

镍合金‘镍合金’（这里指镍、铜和锡合金的组合），用它做座环；用铬13不锈钢做阀瓣，特别适合于没有润滑剂，腐蚀性相对不大的气体和液体介质。

其它的适用介质包括过热蒸汽和饱和蒸汽、天然气、燃油、汽油和低粘度油。

对于蒸汽来说，工作介质限制在450℃以下，对于其它介质限制在260℃以下。

用组合镍合金做阀座和阀瓣也适合于蒸汽、水和其它介质使用。

奥氏体不锈钢前面阀体材料里已经介绍过奥氏体不锈钢，以18-8铬一镍为基础的钢材，广泛地用在阀门内件制造上。

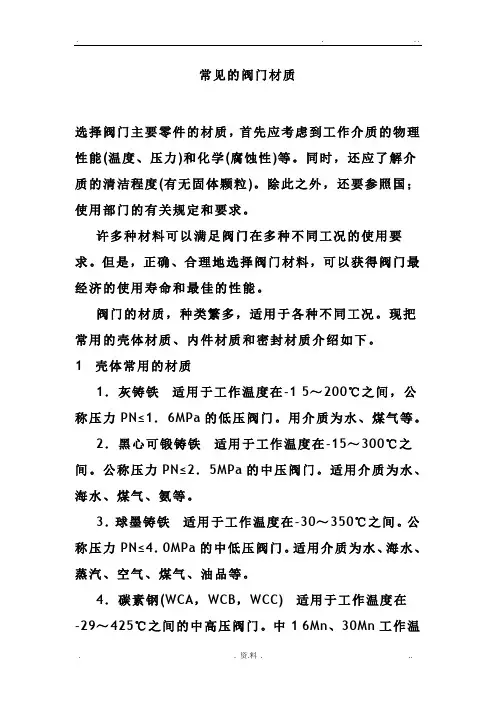

常见的阀门材质选择阀门主要零件的材质，首先应考虑到工作介质的物理性能(温度、压力)和化学(腐蚀性)等。

同时，还应了解介质的清洁程度(有无固体颗粒)。

除此之外，还要参照国；使用部门的有关规定和要求。

许多种材料可以满足阀门在多种不同工况的使用要求。

但是，正确、合理地选择阀门材料，可以获得阀门最经济的使用寿命和最佳的性能。

阀门的材质，种类繁多，适用于各种不同工况。

现把常用的壳体材质、内件材质和密封材质介绍如下。

1 壳体常用的材质1．灰铸铁适用于工作温度在-1 5～200℃之间，公称压力PN≤1．6MPa的低压阀门。

用介质为水、煤气等。

2．黑心可锻铸铁适用于工作温度在-15～300℃之间。

公称压力PN≤2．5MPa的中压阀门。

适用介质为水、海水、煤气、氨等。

3．球墨铸铁适用于工作温度在-30～350℃之间。

公称压力PN≤4．0MPa的中低压阀门。

适用介质为水、海水、蒸汽、空气、煤气、油品等。

4．碳素钢(WCA，WCB，WCC) 适用于工作温度在-29～425℃之间的中高压阀门。

中1 6Mn、30Mn工作温度为-40～450℃之间，常用来替代ASTM A105。

适用介质为饱和召-2：和过热蒸汽。

高温和低温油品、液化气体、压缩空气、水、天然气等。

5．低温碳钢(1CB) 适用于工作温度在-46～345℃之间的低温阀门。

6.合金钢WC6、WC9适用于工作温度在-29～595℃之间的非腐蚀性介质的高温高压C5、C12适用于工作温度在-29～650℃之间的腐蚀性介质的高温高压阀门。

7.奥氏体不锈钢适用于工作温度在-196～600℃之间的腐蚀性介质的阀门。

8.蒙乃尔合金主要适用于含氢氟酸介质的阀门中。

9.哈氏合金主要适用于稀硫酸等的强腐蚀性介质的阀门中。

10.钛合金主要适用于各种强腐蚀介质的阀门中。

11.铸造铜合金主要适用于工作温度在-27～200℃之间氧气管路和海水管路用的阀门中。

12.塑料、陶瓷这两材料都属于非金属材料。

注：1）锻造阀门阀体材质组织致密，不容易有缺陷，结构尺寸不受模具限制，承压性能可靠，多用于高压、氧气工况、小口径或其他小批量的阀门制造上，一般在高温、高压或低温或特殊介质下选择锻件；铸件一制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。

制造阀门零件的材料要根据下列因素来选择：二、可锻铸铁：适用于公称压力PN≤2.5MPa，温度为-30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300-06、KTH330-08、KTH350-10。

三、球墨铸铁：适用于PN≤4.0MPa，温度为－30～350℃的水、蒸汽、空气及油品等介质。

常用牌号有：QT400-15、QT450-10、QT500-7。

四、碳素钢（WCA、WCB、WCC）：适用于公称压力PN≤32.0MPa，适用于工作温度在-29~+425℃之间的中、高压阀门，其中16Mn、30Mn 工作温度为-29～595℃，常用来代替ASTM A105.常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。

五、低温碳钢（LCB）：适用于公称压力PN≤6.4Mpa,温度≥-196℃乙烯，丙烯，液态天然气，液氮等介质，常用牌号有ZG1Cr18Ni9、0Cr18Ni9、1Cr18Ni9Ti、ZG0Cr18Ni9.六、合金钢（WC6、WC9），适用于工作温度在-29～595℃之间的非腐蚀性介质的高温高压阀门；WC5、WC9适用于工作温度在-29～650℃之间的腐蚀性介质的高温高压阀门。

七、奥氏体不锈钢，适用于工作温度在-196～+600℃之间的腐蚀性介质的阀门。

第二节密封面材料密封面是阀门最关键的工作面，密封面质量的好坏关系到阀门的使用寿命，通常密封面材料要考虑耐腐蚀，耐擦伤，耐冲蚀，抗氧化等因素。

通常分两大类：（一）软质材料1、橡胶（包括丁睛橡胶，氟橡胶等）2、塑料（聚四氟乙烯，尼龙等）（二）硬密封材料1、铜合金（用于低压阀门）2、铬不锈钢（用于普通高中压阀门）3、司太立合金（用于高温高压阀门及强腐蚀阀门）4、镍基合金（用于腐蚀性介质）第三节阀杆材料阀杆在阀门开启和关闭过程中，承受拉、压和扭转作用力，并与介质直接接触，同时和填料之间还有相对的摩擦运动，因此阀杆材料必须保证在规定温度下有足够的强度和冲击韧性，有一定的耐腐蚀性和抗擦伤性，以及良好的工艺性。

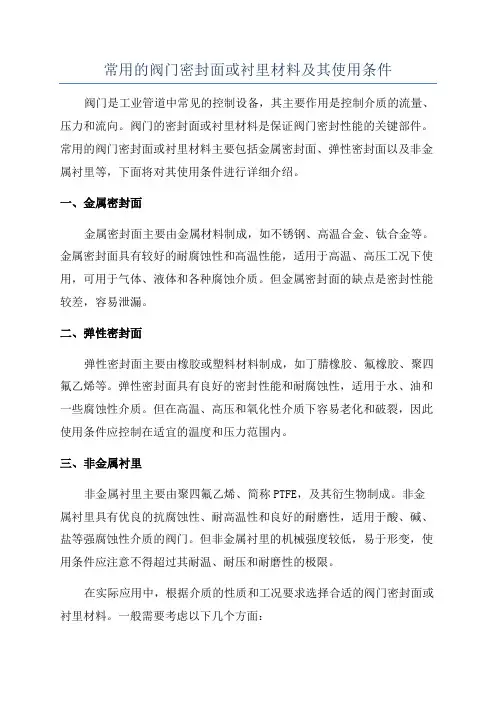

常用的阀门密封面或衬里材料及其使用条件阀门是工业管道中常见的控制设备，其主要作用是控制介质的流量、压力和流向。

阀门的密封面或衬里材料是保证阀门密封性能的关键部件。

常用的阀门密封面或衬里材料主要包括金属密封面、弹性密封面以及非金属衬里等，下面将对其使用条件进行详细介绍。

一、金属密封面金属密封面主要由金属材料制成，如不锈钢、高温合金、钛合金等。

金属密封面具有较好的耐腐蚀性和高温性能，适用于高温、高压工况下使用，可用于气体、液体和各种腐蚀介质。

但金属密封面的缺点是密封性能较差，容易泄漏。

二、弹性密封面弹性密封面主要由橡胶或塑料材料制成，如丁腈橡胶、氟橡胶、聚四氟乙烯等。

弹性密封面具有良好的密封性能和耐腐蚀性，适用于水、油和一些腐蚀性介质。

但在高温、高压和氧化性介质下容易老化和破裂，因此使用条件应控制在适宜的温度和压力范围内。

三、非金属衬里非金属衬里主要由聚四氟乙烯、简称PTFE，及其衍生物制成。

非金属衬里具有优良的抗腐蚀性、耐高温性和良好的耐磨性，适用于酸、碱、盐等强腐蚀性介质的阀门。

但非金属衬里的机械强度较低，易于形变，使用条件应注意不得超过其耐温、耐压和耐磨性的极限。

在实际应用中，根据介质的性质和工况要求选择合适的阀门密封面或衬里材料。

一般需要考虑以下几个方面：1.介质的性质：包括温度、压力、腐蚀性和粘度等，不同的介质对密封面或衬里材料有不同的要求。

2.使用环境：包括介质的温度、压力和环境腐蚀性等，应根据实际情况选择材料。

3.工作要求：包括流量、压力和操作频次等，阀门密封面或衬里材料应具有良好的耐磨性和耐腐蚀性。

4.成本因素：不同的材料具有不同的价格，应根据实际经济情况选择合适的材料。

总之，选择合适的阀门密封面或衬里材料是确保阀门良好密封性能的关键。

根据介质的性质和工况要求，综合考虑耐温、耐压、耐腐蚀和耐磨等因素，选择合适的材料，确保阀门在各种工况下的使用安全可靠。

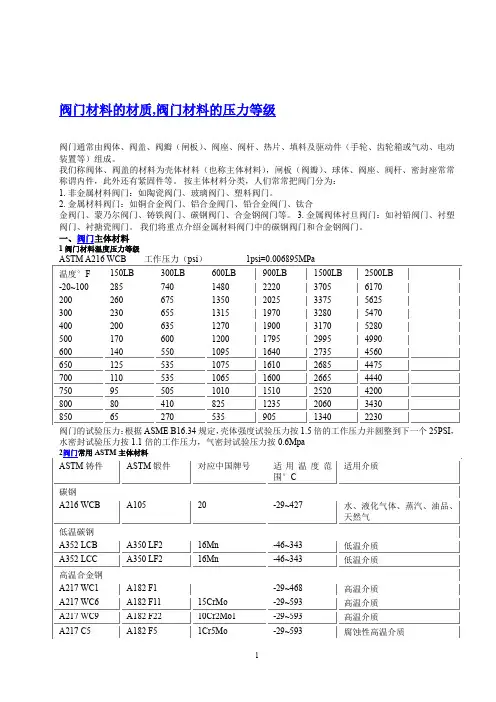

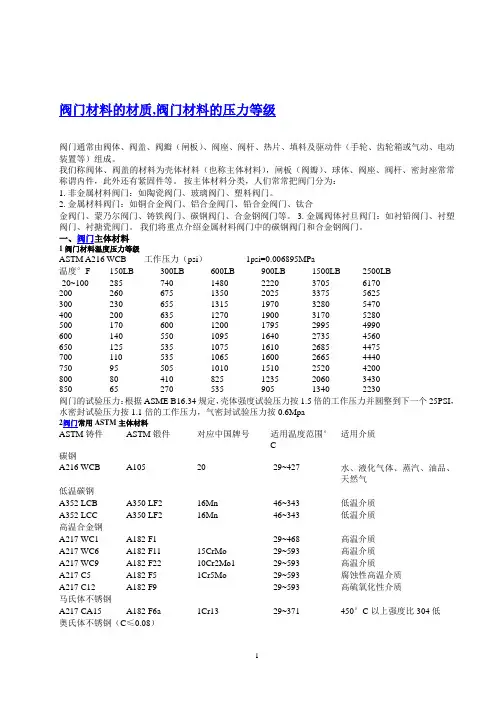

阀门材料的材质,阀门材料的压力等级阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、热片、填料及驱动件（手轮、齿轮箱或气动、电动装置等）组成。

我们称阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称谓内件，此外还有紧固件等。

按主体材料分类，人们常常把阀门分为：1. 非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。

2. 金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔阀门、铸铁阀门、碳钢阀门、合金钢阀门等。

3. 金属阀体衬旦阀门：如衬铅阀门、衬塑阀门、衬搪瓷阀门。

我们将重点介绍金属材料阀门中的碳钢阀门和合金钢阀门。

一、阀门主体材料1阀门材料温度压力等级水密封试验压力按1.1倍的工作压力，气密封试验压力按0.6Mpa二、阀门内件材料1.阀门内件（Trim）：阀瓣密封面、阀座密封面、阀杆（销轴）、上密封座及与介质接触的小零件。

常用内件1.填料阀门用填料一般常用石墨和PTFE填料石墨填料可分为编织填料和成型填料成型石墨圈-250~650°C 夹不锈钢丝编织柔性石墨-250~650°C 四氟乙烯浸石墨-200~280°C 低泄漏石墨组合填料-250~650°C PTFE -200~200°C 2.中腔垫片PTFE板石墨板强力石墨垫含石墨不锈钢缠绕垫含PTFE不锈钢缠绕垫RTJ金属垫压力密封金属密封环3.O形圈NBR -30~121°CEPDM -45~120°CVITON A -30~204°CVITON B -30~204°CVITON AED（anti explosion decompression）-30~204°C 高压,小分子如：CO2 HNBR（HSN）-30~180°C4.软密封阀座PTFE -200~200°CPCTFE -250~150°CNYLON 1010 ~120°CNYLON PA12 -50~120°CDEVLON V -100~150°CPEEK -100~260°C对位聚苯(聚苯撑)(Polyphenylene) ~400°C（扬中市扬子塑料厂）1.灰铸铁（ASTM A216-B）125LB 2~12”法兰允许工作压力200psi（1.4Mpa）最高不超过1.6Mpa；14~48”法兰允许工作压力150psi（1.0Mpa）;PTFE阀座允许工作压力125psi（0.86Mpa）2.球墨铸铁150LB 法兰最高许用压力250psi六、NACE阀门材料常用主体材料：碳钢、不锈钢常用内件材料：CR13、304、316材料硬度≤22HRC对于CR13热处理淬火+二次回火≤22HRC17-4PH固溶淬火，二次时效≤33HRC焊接所有母材、热影响区、焊缝硬度≤22HRC焊条含镍<0.1%A105硬度≤187HB七、低温-46°C用材料主体材料：LCB、LCC、LF2内件材料：304、316 （F6a不常用，低于-29°C应做冲击试验）八、低温-196°C用材料主体材料：CF8、CF8M、304、316内件材料：304、316密封面：双面钴基防止擦伤九、高温阀用材料主体材料：WC6、WC9、C5、C12内件材料：1Cr13（在454°C以上的许用应力不如F304、F316）、ASTM A638 660（0Cr15Ni25Ti2MoAlVB）、20Cr1Mo1V1A常用密封面材料：双面钴基防止擦伤。

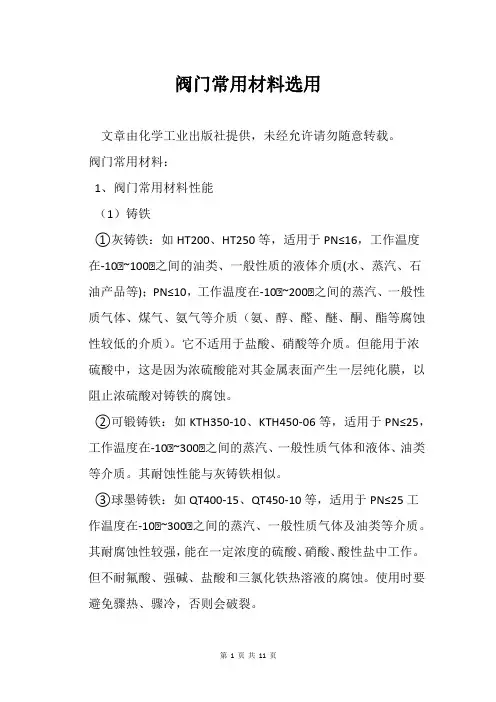

阀门常用材料选用文章由化学工业出版社提供，未经允许请勿随意转载。

阀门常用材料：1、阀门常用材料性能（1）铸铁①灰铸铁：如HT200、HT250等，适用于PN≤16，工作温度在-10℃~100℃之间的油类、一般性质的液体介质(水、蒸汽、石油产品等)；PN≤10，工作温度在-10℃~200℃之间的蒸汽、一般性质气体、煤气、氨气等介质（氨、醇、醛、醚、酮、酯等腐蚀性较低的介质）。

它不适用于盐酸、硝酸等介质。

但能用于浓硫酸中，这是因为浓硫酸能对其金属表面产生一层纯化膜，以阻止浓硫酸对铸铁的腐蚀。

②可锻铸铁：如KTH350-10、KTH450-06等，适用于PN≤25，工作温度在-10℃~300℃之间的蒸汽、一般性质气体和液体、油类等介质。

其耐蚀性能与灰铸铁相似。

③球墨铸铁：如QT400-15、QT450-10等，适用于PN≤25工作温度在-10℃~300℃之间的蒸汽、一般性质气体及油类等介质。

其耐腐蚀性较强，能在一定浓度的硫酸、硝酸、酸性盐中工作。

但不耐氟酸、强碱、盐酸和三氯化铁热溶液的腐蚀。

使用时要避免骤热、骤冷，否则会破裂。

④镍铸铁：耐碱性能比灰铸铁、球墨铸铁阀门强；用于稀硫酸、稀盐酸和苛性碱中，镍铸铁是一种理想的阀用材料。

（2）碳素钢碳素钢有WCA、WCB和WCC等，适用于工作温度在-29~425℃之间的蒸汽、非腐蚀性气体、石油及相关制品等介质。

（3）不锈钢①304系列不锈钢一般适用于工作温度在-196℃~650℃之间的蒸汽、非腐蚀性气体、石油及相关制品等介质；工作温度在-30℃~200℃之间的腐蚀性介质。

其耐大气性优良，能耐硝酸和其它氧化性介质，也能耐碱、水、盐、有机酸及其它有机化合物的腐蚀。

但不耐硫酸、盐酸等非氧化性酸的腐蚀，也不耐不干燥的氯化氢、氧化性的氯化物和草酸、乳酸等有机酸。

②在304的基础上增含2％～3％钼的316系列不锈钢，其耐蚀性能比304系列不锈钢更为优越，它在非氧化性酸和热的有机酸、氯化物中的耐蚀性能比铬镍不锈钢好，抗孔蚀性也好。

管道材料之阀门的选用管道材料之阀门的选用阀门是管道系统中的重要部件，其主要功能是控制介质流量、调节介质和防止逆流。

在不同的工况下，不同的介质对阀门的选用和性能要求不同，因此在选用阀门时需要综合考虑其材质、结构、密封性能等因素。

本文主要介绍管道材料之阀门的选用方面。

一、阀门材质阀门材质的选择要根据工作环境的要求。

主要有以下几种材质：1. 铁质材料其中包括铸铁、球墨铸铁、钢铁等材料。

铸铁阀门通常被使用在非常低压和温度介质中，它们的价值在于成本相对较低。

球墨铸铁阀门在低温或高压的情况下使用更普遍。

钢铁阀门通常用于很高的温度和压力范围内，应该是用于最要求高强度和耐腐蚀性的场合。

2. 不锈钢材料不锈钢丰富的合金组成和良好的耐腐蚀性，使其成为阀门材料中的常用品种之一。

不同品种的不锈钢阀门针对特定的工况，选用不同的合金组成。

适用于一般介质的阀门普遍选用304不锈钢材质，而在高温、腐蚀介质场合选用316和316L不锈钢材质。

3. 高强度塑料材料高强度塑料材料由于其良好的耐磨、耐腐蚀性能和低密度优势，已经被广泛应用于不同行业和领域。

在一些温度和压力都较低的场所，聚氨酯、PVC等高强度塑料材料阀门可以完全替代传统的钢铁门。

二、阀门结构阀门的结构是根据工作温度、压力、流量、介质、使用要求等多种条件来设计和选择的，通常有直通式、截止式、节流式、止回式，其中最常见的阀门有截止阀、球阀、蝶阀、闸阀、全通阀等。

1.截止阀截止阀作为一种多功能的阀门，在管道系统中广泛应用。

截止阀的主要设计结构包括手动、死角、格栅、电动等，可以根据实际需求选择不同的类型。

2.球阀球阀结构紧凑，一般只需要旋转90度即可实现开关，通常用于高粘度、高压、大口径和高温场合。

3.蝶阀蝶阀结构简单，易于安装和操作，用于中等流量、中等压力的介质。

4.闸阀闸阀具有用途广泛的特性。

闸阀的结构和性能优异，可适用于多种介质和工况。

5.全通阀全通阀被广泛应用于温度、压力变化较大的行业，通常作为调节阀使用，可步进式调节水、蒸汽、气体和其它液体介质的流量。

阀体材料常用的碳素钢铸件、锻件材料表1-1注：（1）表1中WCA、WCB、WCC是按美国标准表示的牌号，ZG 205-415、ZG 250-485、ZG 275-485是按GB/T 5631铸钢牌号表示方法分别对应WCA、WCB、WCC的牌号。

UNS J02502、UNS J03002、UNS J02503是以美国金属与合金统一系统编号方法，分别对应WCA、WCB、WCC的牌号。

（2）表1中最常用的是WCB钢，其标准含碳量≤0.30%，但为了获得优良的焊接性能和力学性能，其含碳量应控制在0.25%左右。

（3）残留元素Cr、Ni、Mo、V、Cu也是必须控制并达标，其残留元素总量应≤1%，但有碳当量（CE）要求时此条不适用。

（4）当阀门的连接端为焊连接时必须控制碳总量。

ASTM A 216补充要求中规定了使用于不同场合的碳素钢铸件碳当量的要求。

但不同的产品标准根据其工况条件，对碳当量的要求也不同，如API 6D则要求炉前分析CE≤0.43，成品分析CE≤0.45。

同样为了保证焊接性能API 6D对焊接端的碳素钢铸件含碳量也作了规定，炉前分析CE≤0.23%，成品分析CE≤0.25%，硫磷含量≤0.035。

碳当量CE=C%+Mn%/6+（Cr+Mo+V）%/5+（Ni+Cu）%/15。

（5）ASTM A 105并不是我国的25号钢或25Mn钢，虽然其主要化学成分相当于我国的25Mn钢，但ASTM A 105对杂质元素Cu、Ni、Cr、Mo、V、Nb的控制以及C、Mn含量的关系和材料的热处理都有控制要求。

（6）锻钢阀门是否需要进行材料的力学性能检测是根据产品设计要求决定的，对于低碳钢只要化学成分合格，正火的热处理工艺正确，其力学性能就是一定的，不像中碳钢和高碳钢可以按淬火后的不同回火温度得到不同的力学性能。

对于锻造高压阀门如PN16.0MPa、PN32.0MPa或更高压力的锻钢阀由设计决定采用的材料应达到的力学性能。

阀门常⽤材料及配件的选择阀门常⽤材料及配件的选择1 主体材料 (2)⼀、概述： (2)⼆、材料⼤类： (2)三、阀门常⽤主体材料 (3)四、其它材料 (8)2 常见零件材料 (9)⼀、概述 (9)⼆、密封⾯材料 (9)三、阀杆 (13)四、阀杆螺母 (14)3 焊材 (15)⼀、概述： (15)⼆、对焊⼯的要求 (15)三、对焊条的保管要求 (16)4 垫⽚ (17)⼀、概述： (17)⼆、各种垫⽚使⽤温度范围 (17)5 填料 (19)⼀．对填料⾃⾝的要求 (19)⼆．常⽤填料品种 (19)三．注意事项 (20)6 紧固件 (21)1 主体材料⼀、概述：按使⽤⼯况分，现⾏国内外钢制阀门常⽤的主体材料按⼯况条件：·普通碳钢（WCB、WCC等）·普通低温钢（LCB、LC2、LC3等）·⾼温钢（WC6、WC、9 ZG15Cr1Mo等·不锈钢（CF8、CF8M、CF3、CF3M等）。

按成型⽅法分，⼀般情况下采⽤铸件的形式较多。

但由于有些⼯况条件要求不允许采⽤铸件或采⽤其他类⽑坯更为合理等情况下, 便应根据具体情况选⽤锻件、锻焊或板焊等结构,就需要采⽤铸件的变形合⾦。

其变形合⾦与铸件的性能要求⼀般相同, 但其化学成分略有差别, 其原因是在保证性能的前提下, 铸件需要有较好的铸造性能, 其他的变形合⾦材料应有较好的塑性以便加⼯。

阀门主体材料的变形合⾦主要有锻件、板材和管材。

这样按材料的成型⼯艺不同, 其主体材料⼜可分为铸件、锻件、板材和管材⼆、材料⼤类：阀体、阀盖和闸板（阀瓣）是阀门主要零件之⼀，直接承受介质压⼒，所⽤材料必须符合“阀门的压⼒与温度等级”的规定。

常⽤材料有下⾯⼏种：1、灰铸铁：灰铸铁适⽤于公称压⼒PN≤1.0MPa，温度为－10℃～200℃的⽔、蒸汽、空⽓、煤⽓及油品等介质。

灰铸铁常⽤牌号为：HT200、HT250、HT300、HT350。

2、可锻铸铁：适⽤于公称压⼒PN≤2.5MPa，温度为－30～300℃的⽔、蒸汽、空⽓及油介质，常⽤牌号有：KTH300—06、KTH330—08、KTH350—10。

阀门材料的材质,阀门材料的压力等级阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、热片、填料及驱动件（手轮、齿轮箱或气动、电动装置等）组成。

我们称阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称谓内件，此外还有紧固件等。

按主体材料分类，人们常常把阀门分为：1. 非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。

2. 金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔阀门、铸铁阀门、碳钢阀门、合金钢阀门等。

3. 金属阀体衬旦阀门：如衬铅阀门、衬塑阀门、衬搪瓷阀门。

我们将重点介绍金属材料阀门中的碳钢阀门和合金钢阀门。

一、阀门主体材料1阀门材料温度压力等级水密封试验压力按1.1倍的工作压力，气密封试验压力按0.6Mpa二、阀门内件材料1.阀门内件（Trim）：阀瓣密封面、阀座密封面、阀杆（销轴）、上密封座及与介质接触的小零件。

常用内件1.填料阀门用填料一般常用石墨和PTFE填料石墨填料可分为编织填料和成型填料成型石墨圈-250~650°C 夹不锈钢丝编织柔性石墨-250~650°C 四氟乙烯浸石墨-200~280°C 低泄漏石墨组合填料-250~650°C PTFE -200~200°C 2.中腔垫片PTFE板石墨板强力石墨垫含石墨不锈钢缠绕垫含PTFE不锈钢缠绕垫RTJ金属垫压力密封金属密封环3.O形圈NBR -30~121°CEPDM -45~120°CVITON A -30~204°CVITON B -30~204°CVITON AED（anti explosion decompression）-30~204°C 高压,小分子如：CO2 HNBR（HSN）-30~180°C4.软密封阀座PTFE -200~200°CPCTFE -250~150°CNYLON 1010 ~120°CNYLON PA12 -50~120°CDEVLON V -100~150°CPEEK -100~260°C对位聚苯(聚苯撑)(Polyphenylene) ~400°C（扬中市扬子塑料厂）1.灰铸铁（ASTM A216-B）125LB 2~12”法兰允许工作压力200psi（1.4Mpa）最高不超过1.6Mpa；14~48”法兰允许工作压力150psi（1.0Mpa）;PTFE阀座允许工作压力125psi（0.86Mpa）2.球墨铸铁150LB 法兰最高许用压力250psi六、NACE阀门材料常用主体材料：碳钢、不锈钢常用内件材料：CR13、304、316材料硬度≤22HRC对于CR13热处理淬火+二次回火≤22HRC17-4PH固溶淬火，二次时效≤33HRC焊接所有母材、热影响区、焊缝硬度≤22HRC焊条含镍<0.1%A105硬度≤187HB七、低温-46°C用材料主体材料：LCB、LCC、LF2内件材料：304、316 （F6a不常用，低于-29°C应做冲击试验）八、低温-196°C用材料主体材料：CF8、CF8M、304、316内件材料：304、316密封面：双面钴基防止擦伤九、高温阀用材料主体材料：WC6、WC9、C5、C12内件材料：1Cr13（在454°C以上的许用应力不如F304、F316）、ASTM A638 660（0Cr15Ni25Ti2MoAlVB）、20Cr1Mo1V1A常用密封面材料：双面钴基防止擦伤。

钢制阀门的内件材料[来源：原创] [作者：无锡科莱恩流体控制设备有限公司] [日期：15-12-02]内件主要是指阀门关闭件的密封面和阀杆、衬套（上密封座），在国外常以trim表示内件。

内件材料的选用原则是根据主体材料的情况、介质特性、结构特点以及零件所起的作用、受力情况综合考虑的。

对于常规的通用阀门在标准已规定了内件材料或规定了几种材料由设计者根据具体情况选用。

对于一些有特殊要求的阀门，如高温、高压、介质有腐蚀等工况条件，则需按工况条件选择内件材料。

1、关闭件密封面材料关闭件即闸板（阀瓣）、阀座。

关闭件的密封面是阀门的主要工作面之一，材料选择是否合理以及它的质量状况直接影响阀门的功能和使用寿命。

1.1 关闭件密封面的工作条件由于阀门用途十分广泛，因此阀门密封面的工作条件差异很大。

压力可以从真空到超高压，温度可以从-269℃到816℃，有些工作温度可达1200℃，工作介质从非腐蚀介质到各种酸碱等强腐蚀性介质。

从密封面的受力情况来看，它受挤压和剪切。

从磨擦学的角度来看，有磨拉磨损、腐蚀磨损、表面疲劳磨损、冲蚀等等。

因此，应该根据不同的工作条件选择相适应的密封面材料。

（1）磨粒磨损磨粒磨损是指粗糙的硬表面在软表面上滑动时出现的磨损。

硬材料压入较软的材料表面，在接触表面就会划出一条微小的沟槽，此沟槽所脱落的材料以碎屑或疏松粒子的形式被推离物体的表面。

（2）腐蚀磨损金属表面腐蚀时产生一层氧化物，这层氧化物通常覆盖在受到腐蚀作用的部位上，这样就能减慢对金属的进一步腐蚀。

但是，如果发生滑动的话，就会清除掉表面的氧化物，使裸露出来的金属表面受到进一步的腐蚀。

（3）表面疲劳磨损反复循环加载和卸载会使表面或表面下层产生疲劳裂纹，在表面形成碎片和凹坑，最终导致表面的破坏。

（4）冲蚀材料的损环是由锐利的粒子冲撞物体而产生的，它与磨粒磨损相似，但表面很粗糙。

（5）擦伤擦伤是指密封面相对运动的过程中，材料因摩擦引起的破坏。

阀门招标技术要求一、引言阀门是工业生产中常用的一种管道设备，用于控制介质的流量、压力和流向。

为了确保阀门的质量和性能符合要求，本文将详细介绍阀门招标技术要求。

二、阀门类型和规格要求1. 阀门类型：根据工程需求，招标方需要明确所需的阀门类型，如截止阀、调节阀、球阀、蝶阀等。

2. 阀门规格：根据工程设计要求，招标方需要明确阀门的尺寸、连接方式、压力等级等。

三、阀门材质要求1. 阀体材质：根据介质性质和工作温度，招标方需要指定阀体材质，如铸铁、碳钢、不锈钢等。

2. 阀门密封面材质：根据介质特性，招标方需要指定阀门密封面材质，如橡胶、聚四氟乙烯等。

3. 阀门内件材质：根据介质特性和工作条件，招标方需要指定阀门内件材质，如阀瓣、阀座等。

四、阀门性能要求1. 密封性能：阀门应具有良好的密封性能，确保介质不泄漏。

招标方可以要求提供密封试验报告。

2. 流量特性：根据工程需求，招标方需要明确阀门的流量特性，如等百分比阀、线性阀等。

3. 耐压能力：阀门应具有足够的耐压能力，能够承受设计压力范围内的介质压力。

4. 操作力矩：招标方可以要求提供阀门的操作力矩曲线，确保操作的便捷性和灵便性。

五、阀门附件要求1. 手动操作装置：根据工程需求，招标方需要明确阀门是否需要配备手动操作装置，如手轮、手柄等。

2. 电动操作装置：根据工程需求，招标方需要明确阀门是否需要配备电动操作装置，如电动执行器、电动装置等。

3. 气动操作装置：根据工程需求，招标方需要明确阀门是否需要配备气动操作装置，如气动执行器、气动装置等。

六、阀门检验要求1. 外观检验：招标方可以要求对阀门进行外观检验，确保阀门外观无损坏、无锈蚀等。

2. 尺寸检验：招标方可以要求对阀门进行尺寸检验，确保阀门尺寸符合要求。

3. 密封性检验：招标方可以要求对阀门进行密封性检验，确保阀门密封性能良好。

七、阀门标准和认证要求1. 标准要求：招标方可以要求阀门符合国家或者行业相关标准，如GB、API、ASME等。

常见的阀门材质选择阀门主要零件的材质，首先应考虑到工作介质的物理性能(温度、压力)和化学(腐蚀性)等。

同时，还应了解介质的清洁程度(有无固体颗粒)。

除此之外，还要参照国；使用部门的有关规定和要求。

许多种材料可以满足阀门在多种不同工况的使用要求。

但是，正确、合理地选择阀门材料，可以获得阀门最经济的使用寿命和最佳的性能。

阀门的材质，种类繁多，适用于各种不同工况。

现把常用的壳体材质、内件材质和密封材质介绍如下。

1 壳体常用的材质1．灰铸铁适用于工作温度在-1 5～200℃之间，公称压力PN≤1．6MPa的低压阀门。

用介质为水、煤气等。

2．黑心可锻铸铁适用于工作温度在-15～300℃之间。

公称压力PN≤2．5MPa的中压阀门。

适用介质为水、海水、煤气、氨等。

3．球墨铸铁适用于工作温度在-30～350℃之间。

公称压力PN≤4．0MPa的中低压阀门。

适用介质为水、海水、蒸汽、空气、煤气、油品等。

4．碳素钢(WCA，WCB，WCC) 适用于工作温度在-29～425℃之间的中高压阀门。

中1 6Mn、30Mn工作温度为-40～450℃之间，常用来替代ASTM A105。

适用介质为饱和召-2：和过热蒸汽。

高温和低温油品、液化气体、压缩空气、水、天然气等。

5．低温碳钢(1CB) 适用于工作温度在-46～345℃之间的低温阀门。

6.合金钢 WC6、WC9适用于工作温度在-29～595℃之间的非腐蚀性介质的高温高压C5、C12适用于工作温度在-29～650℃之间的腐蚀性介质的高温高压阀门。

7.奥氏体不锈钢适用于工作温度在-196～600℃之间的腐蚀性介质的阀门。

8.蒙乃尔合金主要适用于含氢氟酸介质的阀门中。

9.哈氏合金主要适用于稀硫酸等的强腐蚀性介质的阀门中。

10.钛合金主要适用于各种强腐蚀介质的阀门中。

11.铸造铜合金主要适用于工作温度在-27～200℃之间氧气管路和海水管路用的阀门中。

12.塑料、陶瓷这两材料都属于非金属材料。
