第五章应力应变分析强度理论

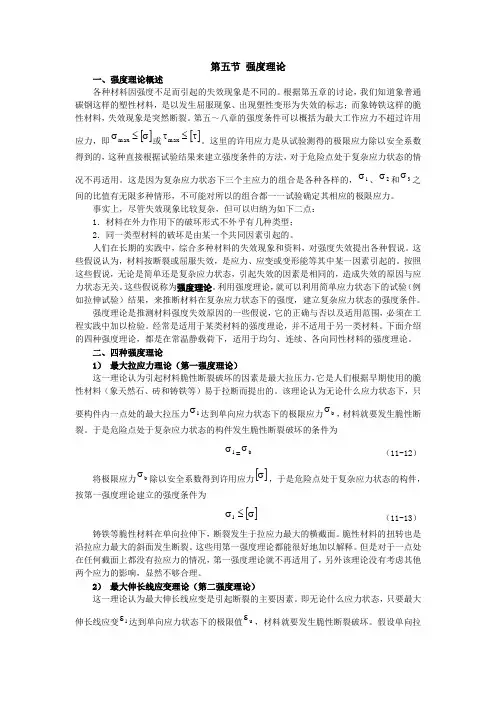

第五节 强度理论一、强度理论概述各种材料因强度不足而引起的失效现象是不同的。

根据第五章的讨论，我们知道象普通碳钢这样的塑性材料，是以发生屈服现象、出现塑性变形为失效的标志；而象铸铁这样的脆性材料，失效现象是突然断裂。

第五～八章的强度条件可以概括为最大工作应力不超过许用应力，即[]σ≤σmax 或[]τ≤τmax 。

这里的许用应力是从试验测得的极限应力除以安全系数得到的，这种直接根据试验结果来建立强度条件的方法，对于危险点处于复杂应力状态的情况不再适用。

这是因为复杂应力状态下三个主应力的组合是各种各样的，1σ、2σ和3σ之间的比值有无限多种情形，不可能对所以的组合都一一试验确定其相应的极限应力。

事实上，尽管失效现象比较复杂，但可以归纳为如下二点：1．材料在外力作用下的破坏形式不外乎有几种类型；2．同一类型材料的破坏是由某一个共同因素引起的。

人们在长期的实践中，综合多种材料的失效现象和资料，对强度失效提出各种假说。

这些假说认为，材料按断裂或屈服失效，是应力、应变或变形能等其中某一因素引起的。

按照这些假说，无论是简单还是复杂应力状态，引起失效的因素是相同的，造成失效的原因与应力状态无关。

这些假说称为强度理论。

利用强度理论，就可以利用简单应力状态下的试验（例如拉伸试验）结果，来推断材料在复杂应力状态下的强度，建立复杂应力状态的强度条件。

强度理论是推测材料强度失效原因的一些假说，它的正确与否以及适用范围，必须在工程实践中加以检验。

经常是适用于某类材料的强度理论，并不适用于另一类材料。

下面介绍的四种强度理论，都是在常温静载荷下，适用于均匀、连续、各向同性材料的强度理论。

二、四种强度理论1） 最大拉应力理论（第一强度理论）这一理论认为引起材料脆性断裂破坏的因素是最大拉压力，它是人们根据早期使用的脆性材料（象天然石、砖和铸铁等）易于拉断而提出的。

该理论认为无论什么应力状态下，只要构件内一点处的最大拉压力1σ达到单向应力状态下的极限应力b σ，材料就要发生脆性断裂。

材料力学章节重点和难点第一章绪论1．主要内容：材料力学的任务；强度、刚度和稳定性的概念；截面法、内力、应力，变形和应变的基本概念；变形固体的基本假设；杆件的四种基本变形。

2．重点：强度、刚度、稳定性的概念；变形固体的基本假设、内力、应力、应变的概念。

3．难点：第二章杆件的内力1．主要内容：杆件在拉压、扭转和弯曲时的内力计算；杆件在拉压、扭转和弯曲时的内力图绘制；平面弯曲的概念。

2．重点：剪力方程和弯矩方程、剪力图和弯矩图。

3. 难点：绘制剪力图和弯矩图、剪力和弯矩间的关系。

第三章杆件的应力与强度计算1．主要内容：拉压杆的应力和强度计算；材料拉伸和压缩时的力学性能；圆轴扭转时切应力和强度计算；梁弯曲时正应力和强度计算；梁弯曲时切应力和强度计算；剪切和挤压的实用计算方法；胡克定律和剪切胡克定律。

2．重点：拉压杆的应力和强度计算；材料拉伸和压缩时的力学性能；圆轴扭转时切应力和强度计算；梁弯曲时正应力和强度计算。

3．难点：圆轴扭转时切应力公式推导和应力分布；梁弯曲时应力公式推导和应力分布；第四章杆件的变形简单超静定问题1．主要内容：拉（压）杆的变形计算及单超静定问题的求解方法；圆轴扭转的变形和刚度计算；积分法和叠加法求弯曲变形；用变形比较法解超静定梁。

2．重点：拉（压）杆的变形计算；；圆轴扭转的变形和刚度计算；叠加法求弯曲变形；用变形比较法解超静定梁。

3．难点：积分法和叠加法求弯曲变形；用变形比较法解超静定结构。

第五章应力状态分析? 强度理论1．主要内容：应力状态的概念；平面应力状态分析的解析法和图解法；广义胡克定律；强度理论的概念及常用的四种强度理论。

2．重点：平面应力状态分析的解析法和图解法；广义虎克定律；常用的四种强度理论。

3．难点：主应力方位确定。

第六章组合变形1．主要内容：拉伸(压缩)与弯曲、斜弯曲、扭转与弯曲组合变形的强度计算；2．重点: 弯扭组合变形。

3．难点：截面核心的概念第七章压杆稳定1．主要内容：压杆稳定的概念；各种支座条件下细长压杆的临界载荷；欧拉公式的适用范围和经验公式；压杆的稳定性校核。

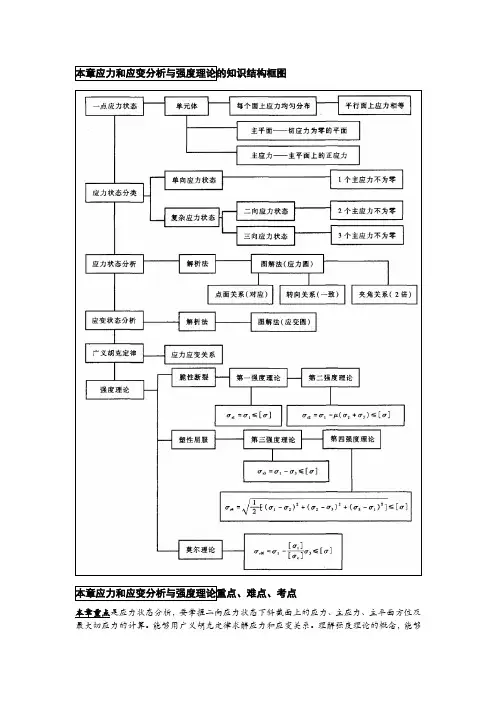

本章应力和应变分析与强度理论的知识结构框图本章应力和应变分析与强度理论重点、难点、考点本章重点是应力状态分析，要掌握二向应力状态下斜截面上的应力、主应力、主平面方位及最大切应力的计算。

能够用广义胡克定律求解应力和应变关系。

理解强度理论的概念，能够按材料可能发生的破坏形式，选择适当的强度理论。

难点主要有 ① 主平面方位的判断。

当由解析法求主平面方位时，结果有两个相差 90 ”的方位角，一般不容易直接判断出它们分别对应哪一个主应力，除去直接将两个方位角代人式中验算确定的方法外，最简明直观的方法是利用应力圆判定，即使用应力圆草图。

还可约定y x σσ≥，则两个方位中绝对值较小的角度对应max σ所在平面。

② 最大切应力。

无论何种应力状态，最大切应力均为2/)(31max σστ-=，而由式（ 7 一 l ）中第二式取导数0d d =ατα得到的切应力只是单元体的极值切应力，也称为面内最大切应力，它仅对垂直于Oxy 坐标平面的方向而言。

面内最大切应力不一定是一点的所有方位面中切应力的最大值，在解题时要特别注意，不要掉人“陷阱”中。

本章主要考点： ① 建立一点应力状态的概念，能够准确地从构件中截取单元体。

② 二向应力状态下求解主应力、主平面方位，并会用主单元体表示。

会计算任意斜截面上的应力分量。

③ 计算单元体的最大切应力。

④ 广义胡克定律的应用。

⑤ 能够选择适当的强度理论进行复杂应力状态下的强度计算，会分析简单强度破坏问题的原因。

本章应力和应变分析与强度理论的习题分类及解题要点：本章习题大致可分为四类：( l ）从构件中截取单元体这类题一般沿构件截面截取一正六面体，根据轴力、弯矩判断横截面上的正应力方向，由扭矩、剪力判断切应力方向，单元体其他侧面上的应力分量由力平衡和切应力互等定理画完整。

特别是当单元体包括构件表面（自由面）时，其上应力分量为零。

( 2 ）复杂应力状态分析一般考题都不限制采用哪一种方法解题，故最好采用应力圆分析，它常常能快速而有效地解决一些复杂的问题。

工程力学中的应变与应力分析工程力学是研究物体静力学和动力学的一门学科，它在工程设计和结构力学分析中起着重要的作用。

在工程力学中，应变与应力是两个基本概念，也是进行结构分析和材料力学计算的关键参数。

本文将从应变和应力的定义、计算公式、应变与应力的关系等方面进行介绍与分析。

一、应变的概念与计算应变是物体在受到力的作用下，发生形变的程度的度量。

应变可分为线性应变和切变应变两种。

1. 线性应变线性应变是指物体在受力作用下，其形变呈现线性关系。

常见的线性应变有拉伸应变和压缩应变。

拉伸应变是指物体在拉伸力作用下的伸长变化程度，压缩应变是指物体在压缩力作用下的压缩变化程度。

线性应变的计算公式如下：ε = ΔL / L其中，ε表示线性应变，ΔL表示长度变化量，L表示物体的初始长度。

2. 切变应变切变应变是指物体在受到剪切力作用下，产生的剪切变形程度。

切变应变的计算公式如下：γ = θ * r其中，γ表示切变应变，θ表示切变角度，r表示物体上两点间的距离。

二、应力的概念与计算应力是物体内部受力作用下单位面积上的力的大小。

常见的应力有拉应力、压应力和剪应力等。

应力的计算公式如下：1. 拉应力和压应力拉应力是指垂直于物体横截面的拉力作用下，单位面积上的力的大小，压应力是指垂直于物体横截面的压力作用下，单位面积上的力的大小。

拉应力和压应力的计算公式如下：σ = F / A其中，σ表示应力，F表示作用力的大小，A表示物体的横截面积。

2. 剪应力剪应力是指平行于物体横截面的剪切力作用下，单位面积上的力的大小。

剪应力的计算公式如下：τ = F / A其中，τ表示剪应力，F表示作用力的大小，A表示物体的横截面积。

三、应变与应力的关系应变与应力有着密切的关系，可以通过应变与应力的计算公式来解析他们之间的关系。

1. 杨氏模量杨氏模量是一种材料的特性参数，它是应力与应变之间的比值。

杨氏模量的计算公式如下：E = σ / ε其中，E表示杨氏模量，σ表示应力，ε表示应变。

材料力学应力状态分析和强度理论材料力学是一门研究物质内部各个部分之间的相互作用关系的科学。

在材料力学中，应力状态分析和强度理论是非常重要的概念和方法，用来描述和分析材料的力学行为和变形性能。

材料的应力状态是指在外力作用下，物体内部各个部分所受到的力的分布情况。

应力有三个分量：法向应力、剪应力和旋转应力。

法向应力是垂直于物体表面的作用力，剪应力是平行于物体表面的作用力，旋转应力则是物体受到扭转力产生的应力分量。

应力状态的描述可以用应力矢量来表示。

应力状态分析的目的是确定材料内部各个部分的应力分布情况，进而推导出物体的变形和破坏行为。

常用的应力状态分析方法有平面应力问题、平面应变问题和三维应力问题。

平面应力问题是指在一个平面上的应变为零，而垂直于该平面的应力不为零；平面应变问题是指在一个平面上的变形为零，而垂直于该平面的应力不为零；三维应力问题则是指在空间中3个方向的应力都不为零。

强度理论是指根据材料的内部应力状态来评估其抗拉强度、抗压强度和抗剪强度等，以判断材料是否能够承受外力而不发生破坏。

常见的强度理论有最大正应力理论、最大剪应力理论和最大扭转应力理论。

最大正应力理论是指在材料的任何一个点，其法向应力都不能超过材料的抗拉强度；最大剪应力理论则是指剪应力不能超过材料的抗剪强度；最大扭转应力理论则是指旋转应力不能超过材料的极限扭转强度。

实际应用中，强度理论通常与材料的断裂理论结合起来，以评估材料的破坏行为。

材料断裂的主要原因是应力超过了材料的强度极限，从而导致材料的破坏。

为了提高材料的强度和抗拉性能，可以通过选择合适的材料、改变材料的结构和制造工艺等方法来实现。

综上所述，材料力学应力状态分析和强度理论是描述和分析材料力学行为和变形性能的重要理论和方法。

通过深入研究应力状态、应力分析和强度理论，可以为材料的设计和制造提供指导和支持，从而提高材料的强度和抗拉性能。
