国六柴油压差传感器工作原理
国六柴油压差传感器是用于监测柴油发动机排放系统中的颗粒物捕捉装置(DPF)的压差情况。

其工作原理主要包括以下几个
步骤：
1. 压差检测：传感器首先检测柴油发动机排气系统中的前后压力差异。

在正常情况下，前后压力差是较小的，表示DPF内
的颗粒物被顺利捕捉。

2. 传感器原理：国六柴油压差传感器一般采用压电传感器原理。

当压差发生并超过设定阈值时，传感器内部的压电元件会产生相应的电荷输出。

3. 电信号处理：传感器输出的电荷信号通过电路进行放大、滤波和转换，最终转化为与压差相关的电压或电流信号。

4. 数据反馈：传感器输出的电信号经过处理后，将其发送给发动机控制单元(ECU)，以供发动机控制系统进行进一步判断和
处理。

5. 报警与维护：当压差超过设定的阈值或出现故障时，传感器会向车辆的仪表盘或发动机控制系统发送警告信号，提示驾驶员进行维护或修理。

通过国六柴油压差传感器的工作原理，车辆的发动机控制系统可以及时监测和控制DPF的工作状态，保证柴油发动机的排
放符合国六排放标准。

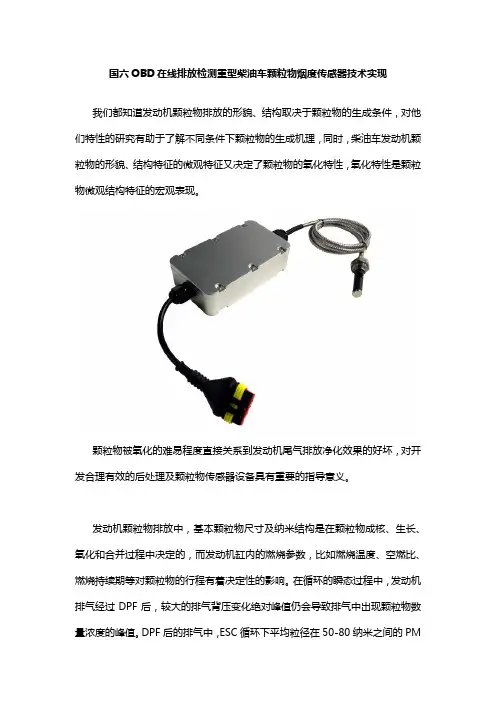

国六OBD在线排放检测重型柴油车颗粒物烟度传感器技术实现我们都知道发动机颗粒物排放的形貌、结构取决于颗粒物的生成条件，对他们特性的研究有助于了解不同条件下颗粒物的生成机理，同时，柴油车发动机颗粒物的形貌、结构特征的微观特征又决定了颗粒物的氧化特性，氧化特性是颗粒物微观结构特征的宏观表现。

颗粒物被氧化的难易程度直接关系到发动机尾气排放净化效果的好坏，对开发合理有效的后处理及颗粒物传感器设备具有重要的指导意义。

发动机颗粒物排放中，基本颗粒物尺寸及纳米结构是在颗粒物成核、生长、氧化和合并过程中决定的，而发动机缸内的燃烧参数，比如燃烧温度、空燃比、燃烧持续期等对颗粒物的行程有着决定性的影响。

在循环的瞬态过程中，发动机排气经过DPF后，较大的排气背压变化绝对峰值仍会导致排气中出现颗粒物数量浓度的峰值。

DPF后的排气中，ESC循环下平均粒径在50-80纳米之间的PM数量约占全部颗粒物数量的90%，ETC循环下平均径粒在10-70纳米区间的PM 数量约占全部数量的80%，所以选择一个好的颗粒物传感器设备对国六OBD在线监测OBD尾气排放中具有重要的社会意义。

速锐得根据CAN总线经验及对传感器、汽车电子的深耕，设计一款YD-100重型柴油车车载烟度计，采用光透射法的激光光纤传感器，对重型柴油车尾气中的颗粒物浓度进行检测。

当汽车尾气通过探测探头时，激光会被阻挡，光电或光线探头会将此记录记录下来，通过在线监控终端的4G网络传输到环保排放系统平台。

其原理是通过光纤将光线信号传输至分析模块，分析数据的模块将光线信号转换成电信号，并实时计算出尾气的颗粒物浓度，提供检测范围内的颗粒物浓度、光吸收系数、不透光度等信息。

这款颗粒物传感器符合GB17691-2018重型柴油车污染物排放限值测量方法、JT/T506交通行业透射式烟度计标准、国家计量检定规程JT976-2010相关标准，具备国家CNAS认证。

相关技术参数为：通讯协议：YD-100车载烟度计与OBD采用CAN总线连接，我们将从OBD到YD-100车载烟度计的传输方向定义数据传输下行方向; 将从YD-100车载烟度计到OBD的传输方向, 定位为数据传输上行方向。

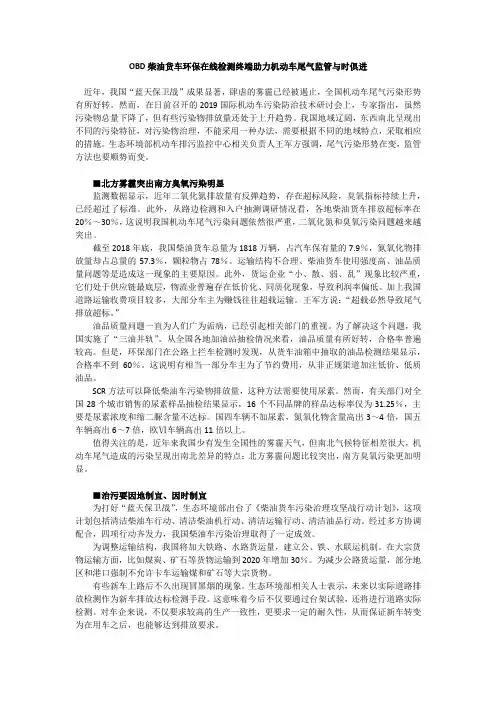

OBD柴油货车环保在线检测终端助力机动车尾气监管与时俱进近年，我国“蓝天保卫战”成果显著，肆虐的雾霾已经被遏止，全国机动车尾气污染形势有所好转。

然而，在日前召开的2019国际机动车污染防治技术研讨会上，专家指出，虽然污染物总量下降了，但有些污染物排放量还处于上升趋势。

我国地域辽阔，东西南北呈现出不同的污染特征，对污染物治理，不能采用一种办法，需要根据不同的地域特点，采取相应的措施。

生态环境部机动车排污监控中心相关负责人王军方强调，尾气污染形势在变，监管方法也要顺势而变。

■北方雾霾突出南方臭氧污染明显监测数据显示，近年二氧化氮排放量有反弹趋势，存在超标风险，臭氧指标持续上升，已经超过了标准。

此外，从路边检测和入户抽测调研情况看，各地柴油货车排放超标率在20％～30％，这说明我国机动车尾气污染问题依然很严重，二氧化氮和臭氧污染问题越来越突出。

截至2018年底，我国柴油货车总量为1818万辆，占汽车保有量的7.9％，氮氧化物排放量却占总量的57.3％，颗粒物占78％。

运输结构不合理、柴油货车使用强度高、油品质量问题等是造成这一现象的主要原因。

此外，货运企业“小、散、弱、乱”现象比较严重，它们处于供应链最底层，物流业普遍存在低价化、同质化现象，导致利润率偏低。

加上我国道路运输收费项目较多，大部分车主为赚钱往往超载运输。

王军方说：“超载必然导致尾气排放超标。

”油品质量问题一直为人们广为诟病，已经引起相关部门的重视。

为了解决这个问题，我国实施了“三油并轨”。

从全国各地加油站抽检情况来看，油品质量有所好转，合格率普遍较高。

但是，环保部门在公路上拦车检测时发现，从货车油箱中抽取的油品检测结果显示，合格率不到60％。

这说明有相当一部分车主为了节约费用，从非正规渠道加注低价、低质油品。

SCR方法可以降低柴油车污染物排放量，这种方法需要使用尿素。

然而，有关部门对全国28个城市销售的尿素样品抽检结果显示，16个不同品牌的样品达标率仅为31.25％，主要是尿素浓度和缩二脲含量不达标。

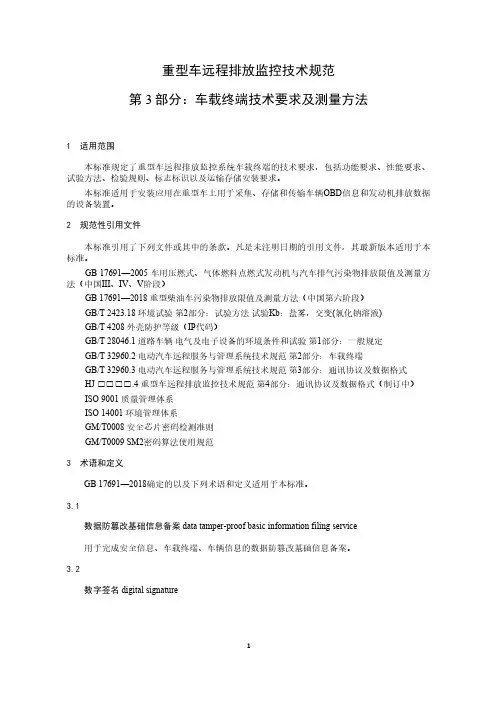

重型车远程排放监控技术规范第3部分：车载终端技术要求及测量方法1 适用范围本标准规定了重型车远程排放监控系统车载终端的技术要求，包括功能要求、性能要求、试验方法、检验规则、标志标识以及运输存储安装要求。

本标准适用于安装应用在重型车上用于采集、存储和传输车辆OBD信息和发动机排放数据的设备装置。

2 规范性引用文件本标准引用了下列文件或其中的条款。

凡是未注明日期的引用文件，其最新版本适用于本标准。

GB 17691—2005 车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法（中国III、IV、V阶段）GB 17691—2018 重型柴油车污染物排放限值及测量方法（中国第六阶段）GB/T 2423.18 环境试验第2部分：试验方法试验Kb：盐雾，交变(氯化钠溶液)GB/T 4208 外壳防护等级（IP代码）GB/T 28046.1 道路车辆电气及电子设备的环境条件和试验第1部分：一般规定GB/T 32960.2 电动汽车远程服务与管理系统技术规范第2部分：车载终端GB/T 32960.3 电动汽车远程服务与管理系统技术规范第3部分：通讯协议及数据格式HJ □□□□.4 重型车远程排放监控技术规范第4部分：通讯协议及数据格式（制订中）ISO 9001 质量管理体系ISO 14001 环境管理体系GM/T0008 安全芯片密码检测准则GM/T0009 SM2密码算法使用规范3 术语和定义GB 17691—2018确定的以及下列术语和定义适用于本标准。

3.1数据防篡改基础信息备案 data tamper-proof basic information filing service用于完成安全信息、车载终端、车辆信息的数据防篡改基础信息备案。

3.2数字签名 digital signature附加在数据单元上的数据，或是对数据单元所作的密码兑换，这种数据或变换允许数据单元的接收者用以确认数据单元的来源和完整性，并保护数据防止被人（例如接收者）伪造或抵赖。

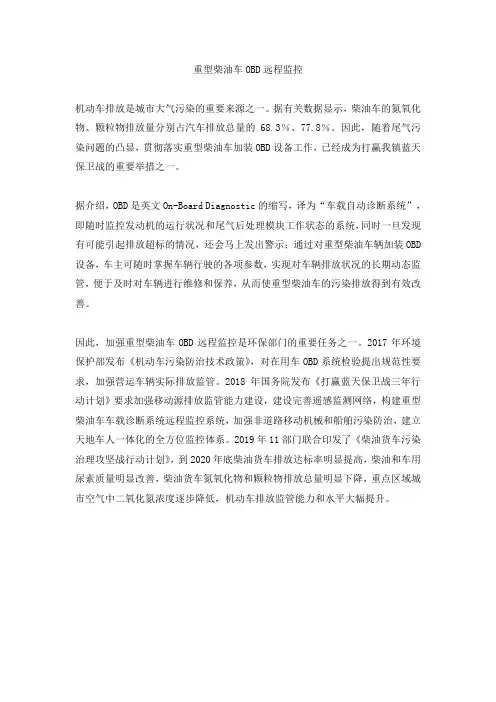

重型柴油车OBD远程监控机动车排放是城市大气污染的重要来源之一。

据有关数据显示，柴油车的氮氧化物、颗粒物排放量分别占汽车排放总量的68.3％、77.8％。

因此，随着尾气污染问题的凸显，贯彻落实重型柴油车加装OBD设备工作，已经成为打赢我镇蓝天保卫战的重要举措之一。

据介绍，OBD是英文On-Board Diagnostic的缩写，译为“车载自动诊断系统”，即随时监控发动机的运行状况和尾气后处理模块工作状态的系统，同时一旦发现有可能引起排放超标的情况，还会马上发出警示；通过对重型柴油车辆加装OBD 设备，车主可随时掌握车辆行驶的各项参数，实现对车辆排放状况的长期动态监管，便于及时对车辆进行维修和保养，从而使重型柴油车的污染排放得到有效改善。

因此，加强重型柴油车OBD远程监控是环保部门的重要任务之一。

2017年环境保护部发布《机动车污染防治技术政策》，对在用车OBD系统检验提出规范性要求，加强营运车辆实际排放监管。

2018年国务院发布《打赢蓝天保卫战三年行动计划》要求加强移动源排放监管能力建设，建设完善遥感监测网络，构建重型柴油车车载诊断系统远程监控系统，加强非道路移动机械和船舶污染防治，建立天地车人一体化的全方位监控体系。

2019年11部门联合印发了《柴油货车污染治理攻坚战行动计划》，到2020年底柴油货车排放达标率明显提高，柴油和车用尿素质量明显改善，柴油货车氮氧化物和颗粒物排放总量明显下降，重点区域城市空气中二氧化氮浓度逐步降低，机动车排放监管能力和水平大幅提升。

智易时代ZWIN-OBD06是一款用于重型柴油车OBD远程排放的管理终端。

整套设备采用车规级设计，集J1939 CAN总线协议数据、国密SM2加密、4G蜂窝网络、GPS+北斗卫星定位、FLASH存储等功能为一体，安装应用在重型柴油车上用于采集、存储和传输车辆OBD信息和发动机排放数据。

产品参数工作原理：光散射法产品精度：颗粒物浓度:0.01mg/m3 不透光度:0.1%光吸收系数:0.05m响应时间：1s。

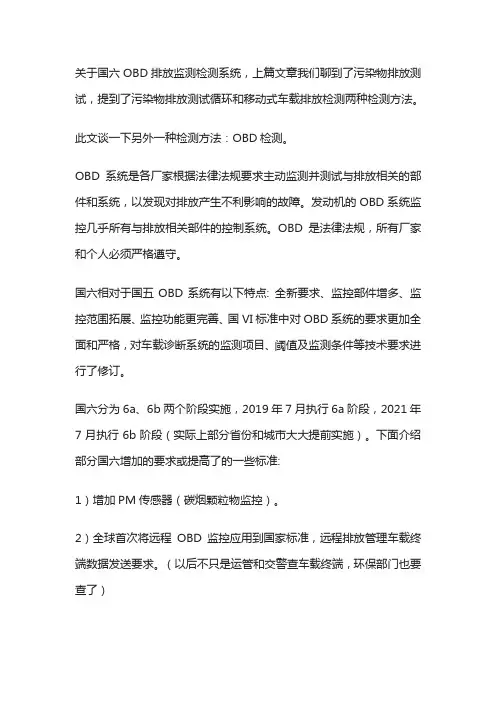

关于国六OBD排放监测检测系统，上篇文章我们聊到了污染物排放测试，提到了污染物排放测试循环和移动式车载排放检测两种检测方法。

此文谈一下另外一种检测方法：OBD检测。

OBD系统是各厂家根据法律法规要求主动监测并测试与排放相关的部件和系统，以发现对排放产生不利影响的故障。

发动机的OBD系统监控几乎所有与排放相关部件的控制系统。

OBD是法律法规，所有厂家和个人必须严格遵守。

国六相对于国五OBD系统有以下特点: 全新要求、监控部件增多、监控范围拓展、监控功能更完善、国VI标准中对OBD系统的要求更加全面和严格，对车载诊断系统的监测项目、阈值及监测条件等技术要求进行了修订。

国六分为6a、6b两个阶段实施，2019年7月执行6a阶段，2021年7月执行6b阶段（实际上部分省份和城市大大提前实施）。

下面介绍部分国六增加的要求或提高了的一些标准:
1）增加PM传感器（碳烟颗粒物监控）。

2）全球首次将远程OBD监控应用到国家标准，远程排放管理车载终端数据发送要求。

（以后不只是运管和交警查车载终端，环保部门也要查了）
3）提高了耐久性要求；排放耐久性方面，国六标准相比于国五标准的耐久里程延长了40%-60%左右，比如M1、M2、N1类车型由5年10万公里增加到了5年16万公里，M3和N3类车型由6年20万公里增加到6年30万公里。

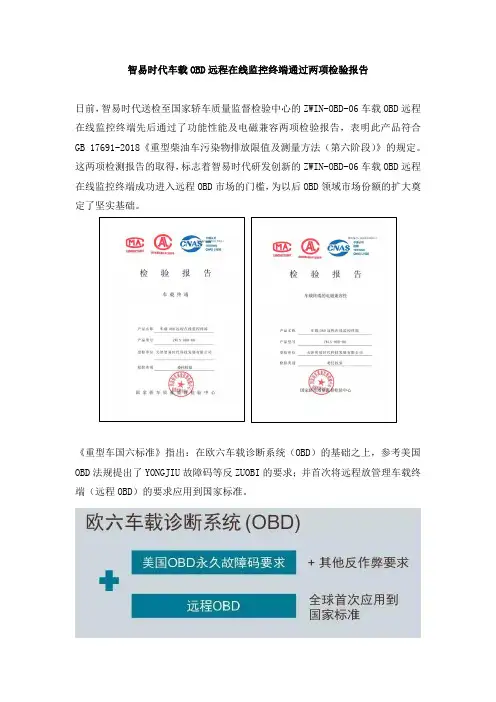

智易时代车载OBD远程在线监控终端通过两项检验报告日前，智易时代送检至国家轿车质量监督检验中心的ZWIN-OBD-06车载OBD远程在线监控终端先后通过了功能性能及电磁兼容两项检验报告，表明此产品符合GB 17691-2018《重型柴油车污染物排放限值及测量方法（第六阶段）》的规定。

这两项检测报告的取得，标志着智易时代研发创新的ZWIN-OBD-06车载OBD远程在线监控终端成功进入远程OBD市场的门槛，为以后OBD领域市场份额的扩大奠定了坚实基础。

《重型车国六标准》指出：在欧六车载诊断系统（OBD）的基础之上，参考美国OBD法规提出了YONGJIU故障码等反ZUOBI的要求；并首次将远程放管理车载终端（远程OBD）的要求应用到国家标准。

OBD是一种为车辆故障诊断而延伸出来的一种检测系统，从轻型车国三、重型车国四阶段开始，每一辆新车上都强制要求加装OBD系统，但由于常规OBD系统信息的BUGONG开性，致使监管部门对车辆排放情况了解匮乏，车辆的实际道路排放很难被有效控制。

因此，为了更充分地发挥OBD的作用，《重型柴油车污染物排放限值及测量方法（中国第六阶段）》（简称重型车国六标准）首次要求车辆必须装有远程排放管理车载终端（远程OBD），通过远程接收车载OBD远程终端发送的监测数据信息，及时判断车辆的实际排放状况和维修情况，大大提升了在用车监管的效率。

产品介绍：ZWIN-OBD-06是一款重型柴油车OBD远程排放管理终端。

采用车规级设计，集J1939 CAN总线协议数据、国密SM2加密、4G蜂窝网络、GPS+北斗卫星定位、FLASH 存储等功能为一体，安装应用在重型柴油车上，可在车辆运行过程中实时监测发动机电控系统及车辆的其它功能模块的工作状况，并将采集的监测数据按照指定的通讯协议实时远程上传至监控平台系统，实现对重型柴油车全天候、QUANFANGWEI的排放监控。

当发现工况异常，本产品还会根据特定的算法判断出具体的故障，并以诊断故障代码(DTC，Diagnostic Trouble Codes)的形式进行内部存储，当车辆进行维修时，可DIYI时间协助维修人员对故障进行快速定位，以便于对车辆的修理，减少人工诊断的时间。

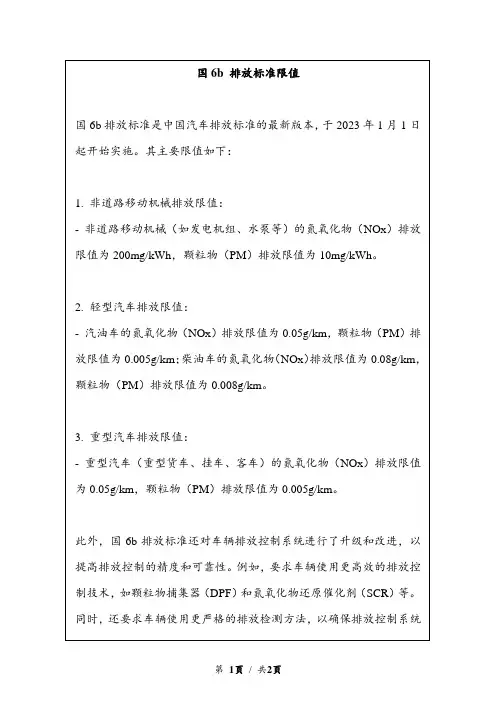

国6b 排放标准限值
国6b排放标准是中国汽车排放标准的最新版本，于2023年1月1日起开始实施。

其主要限值如下：
1. 非道路移动机械排放限值：
- 非道路移动机械（如发电机组、水泵等）的氮氧化物（NOx）排放限值为200mg/kWh，颗粒物（PM）排放限值为10mg/kWh。

2. 轻型汽车排放限值：
- 汽油车的氮氧化物（NOx）排放限值为0.05g/km，颗粒物（PM）排放限值为0.005g/km；柴油车的氮氧化物（NOx）排放限值为0.08g/km，颗粒物（PM）排放限值为0.008g/km。

3. 重型汽车排放限值：
- 重型汽车（重型货车、挂车、客车）的氮氧化物（NOx）排放限值为0.05g/km，颗粒物（PM）排放限值为0.005g/km。

此外，国6b排放标准还对车辆排放控制系统进行了升级和改进，以提高排放控制的精度和可靠性。

例如，要求车辆使用更高效的排放控制技术，如颗粒物捕集器（DPF）和氮氧化物还原催化剂（SCR）等。

同时，还要求车辆使用更严格的排放检测方法，以确保排放控制系统
的有效性和可靠性。

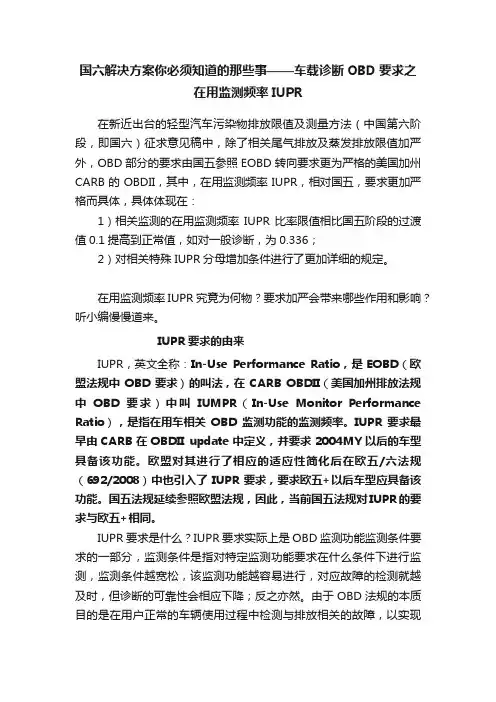

国六解决方案你必须知道的那些事——车载诊断OBD要求之在用监测频率IUPR在新近出台的轻型汽车污染物排放限值及测量方法（中国第六阶段，即国六）征求意见稿中，除了相关尾气排放及蒸发排放限值加严外，OBD部分的要求由国五参照EOBD转向要求更为严格的美国加州CARB的OBDII，其中，在用监测频率IUPR，相对国五，要求更加严格而具体，具体体现在：1）相关监测的在用监测频率IUPR比率限值相比国五阶段的过渡值0.1提高到正常值，如对一般诊断，为0.336；2）对相关特殊IUPR分母增加条件进行了更加详细的规定。

在用监测频率IUPR究竟为何物？要求加严会带来哪些作用和影响？听小编慢慢道来。

IUPR要求的由来IUPR，英文全称：In-Use Performance Ratio，是EOBD（欧盟法规中OBD要求）的叫法，在CARB OBDII（美国加州排放法规中OBD要求）中叫IUMPR（In-Use Monitor Performance Ratio），是指在用车相关OBD监测功能的监测频率。

IUPR要求最早由CARB在OBDII update中定义，并要求2004MY以后的车型具备该功能。

欧盟对其进行了相应的适应性简化后在欧五/六法规（692/2008）中也引入了IUPR要求，要求欧五+以后车型应具备该功能。

国五法规延续参照欧盟法规，因此，当前国五法规对IUPR的要求与欧五+相同。

IUPR要求是什么？IUPR要求实际上是OBD监测功能监测条件要求的一部分，监测条件是指对特定监测功能要求在什么条件下进行监测，监测条件越宽松，该监测功能越容易进行，对应故障的检测就越及时，但诊断的可靠性会相应下降；反之亦然。

由于OBD法规的本质目的是在用户正常的车辆使用过程中检测与排放相关的故障，以实现故障的及时维修，维持车辆正常的排放状态，从而降低整体在用车排放水平，因此，OBD法规在对监测功能监测条件的要求上非常注重真实使用环境下对故障的检测。
