车用国四柴油机后处理系统介绍

国四大马力柴油机后处理技术路线国四标准是指中国针对柴油车排放的一项污染控制标准，于2008年开始实施。

在国四标准下，柴油车的排放要求更为严格，需要配备一系列的后处理技术来净化排放物。

本文将介绍国内四大马力柴油机后处理技术路线。

国四标准要求柴油车的颗粒物（PM）排放控制在每公里0.025克以下，氮氧化物（NOx）排放控制在每公里3.5克以下。

为实现这一目标，国内发展了四大马力柴油机后处理技术路线，分别是颗粒物捕集器（DPF）、氧化催化器（DOC）、选择性催化还原（SCR）和低温尿素溶液喷射系统。

首先，颗粒物捕集器（DPF）是国内柴油车颗粒物排放控制的关键技术之一。

DPF是一种静电过滤装置，可以有效捕集柴油车尾气中的颗粒物。

它通过细小的孔道和滤芯来过滤颗粒物，从而减少对环境的污染。

在柴油车尾气中通过颗粒物捕集器后，排出的尾气中的颗粒物浓度将大大降低。

其次，氧化催化器（DOC）也是国内柴油车排放控制的重要技术之一。

DOC主要用于氧化柴油车尾气中的气态污染物，包括一氧化碳（CO）和氢气（HC）。

氧化催化器中的贵金属催化剂可以在高温下催化气态污染物的氧化反应，将其转化为对环境无害的物质。

通过氧化催化器的作用，柴油车排放的一氧化碳和氢气浓度将显著减少。

第三，选择性催化还原（SCR）是一种用于减少柴油车尾气中氮氧化物排放的技术。

SCR系统主要由催化剂和尿素溶液喷射系统组成。

柴油车尾气中的氮氧化物在催化剂的作用下与尿素溶液中的氨气（NH3）发生化学反应，最终转化为对环境无害的氮气和水蒸汽。

选择性催化还原技术可以有效降低柴油车的氮氧化物排放。

最后，低温尿素溶液喷射系统也是国内柴油车后处理技术的关键部分。

这一系统能够通过向排气管中喷射低温尿素溶液，将尿素溶液分解成氨气。

在SCR催化剂的作用下，氨气与尾气中的氮氧化物发生化学反应，将其转化为无害的氮气和水蒸汽。

综上所述，国内四大马力柴油机后处理技术路线是颗粒物捕集器（DPF）、氧化催化器（DOC）、选择性催化还原（SCR）和低温尿素溶液喷射系统。

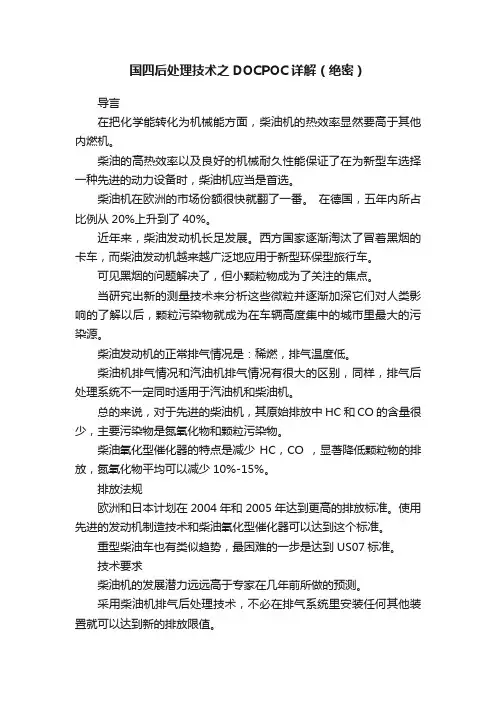

国四后处理技术之DOCPOC详解（绝密）导言在把化学能转化为机械能方面，柴油机的热效率显然要高于其他内燃机。

柴油的高热效率以及良好的机械耐久性能保证了在为新型车选择一种先进的动力设备时，柴油机应当是首选。

柴油机在欧洲的市场份额很快就翻了一番。

在德国，五年内所占比例从20%上升到了40%。

近年来，柴油发动机长足发展。

西方国家逐渐淘汰了冒着黑烟的卡车，而柴油发动机越来越广泛地应用于新型环保型旅行车。

可见黑烟的问题解决了，但小颗粒物成为了关注的焦点。

当研究出新的测量技术来分析这些微粒并逐渐加深它们对人类影响的了解以后，颗粒污染物就成为在车辆高度集中的城市里最大的污染源。

柴油发动机的正常排气情况是：稀燃，排气温度低。

柴油机排气情况和汽油机排气情况有很大的区别，同样，排气后处理系统不一定同时适用于汽油机和柴油机。

总的来说，对于先进的柴油机，其原始排放中HC 和CO 的含量很少，主要污染物是氮氧化物和颗粒污染物。

柴油氧化型催化器的特点是减少HC，CO ，显著降低颗粒物的排放，氮氧化物平均可以减少10%-15%。

排放法规欧洲和日本计划在2004年和2005年达到更高的排放标准。

使用先进的发动机制造技术和柴油氧化型催化器可以达到这个标准。

重型柴油车也有类似趋势，最困难的一步是达到US07标准。

技术要求柴油机的发展潜力远远高于专家在几年前所做的预测。

采用柴油机排气后处理技术，不必在排气系统里安装任何其他装置就可以达到新的排放限值。

但是，同其他燃烧技术一样，如果要使排气污染物尽可能地降低为0的话，就要破坏发动机的其他性能。

比如使用高效废气再循环系统减少氮氧化物的排放，就会降低发动机的燃油经济性。

排气后处理技术可以减少尾气污染物的排放，因此，发动机生产商有更大的自由空间开发更为经济的发动机。

现在，许多奇特新颖的柴油机排气控制技术都在研发之中。

目前用于商业上的是选择性催化还原（SCR）系统；柴油颗粒捕集器（DPF/CRT），氧化型催化器以及采用上述技术相结合的综合治理技术路线，组成不同的模块。

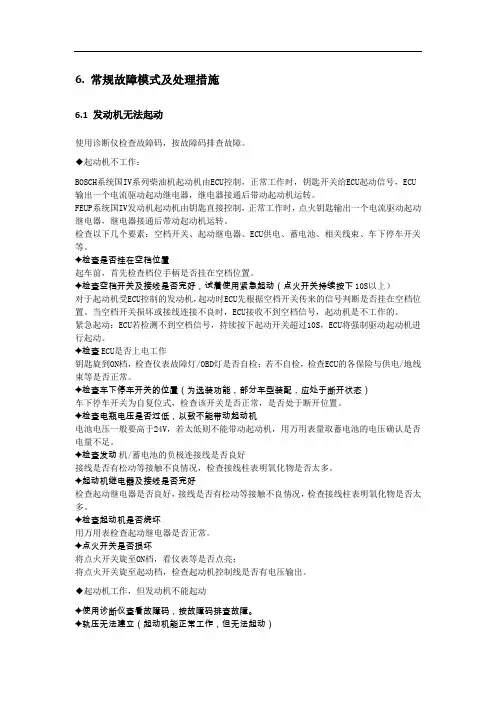

6. 常规故障模式及处理措施6.1 发动机无法起动使用诊断仪检查故障码，按故障码排查故障。

◆起动机不工作：BOSCH系统国IV系列柴油机起动机由ECU控制，正常工作时，钥匙开关给ECU起动信号，ECU 输出一个电流驱动起动继电器，继电器接通后带动起动机运转。

FEUP系统国IV发动机起动机由钥匙直接控制，正常工作时，点火钥匙输出一个电流驱动起动继电器，继电器接通后带动起动机运转。

检查以下几个要素：空档开关、起动继电器、ECU供电、蓄电池、相关线束、车下停车开关等。

✦检查是否挂在空档位置起车前，首先检查档位手柄是否挂在空档位置。

✦检查空档开关及接线是否完好，试着使用紧急起动（点火开关持续按下10S以上）对于起动机受ECU控制的发动机，起动时ECU先根据空档开关传来的信号判断是否挂在空档位置。

当空档开关损坏或接线连接不良时，ECU接收不到空档信号，起动机是不工作的。

紧急起动：ECU若检测不到空档信号，持续按下起动开关超过10S，ECU将强制驱动起动机进行起动。

✦检查ECU是否上电工作钥匙旋到ON档，检查仪表故障灯/OBD灯是否自检；若不自检，检查ECU的各保险与供电/地线束等是否正常。

✦检查车下停车开关的位置（为选装功能，部分车型装配，应处于断开状态）车下停车开关为自复位式，检查该开关是否正常，是否处于断开位置。

✦检查电瓶电压是否过低，以致不能带动起动机电池电压一般要高于24V，若太低则不能带动起动机，用万用表量取蓄电池的电压确认是否电量不足。

✦检查发动机/蓄电池的负极连接线是否良好接线是否有松动等接触不良情况，检查接线柱表明氧化物是否太多。

✦起动机继电器及接线是否完好检查起动继电器是否良好，接线是否有松动等接触不良情况，检查接线柱表明氧化物是否太多。

✦检查起动机是否烧坏用万用表检查起动继电器是否正常。

✦点火开关是否损坏将点火开关旋至ON档，看仪表等是否点亮；将点火开关旋至起动档，检查起动机控制线是否有电压输出。

国四后处理工作原理嘿，朋友们！今天咱来唠唠国四后处理工作原理这档子事儿。

你说这国四后处理，就好比是汽车的健康小卫士。

汽车跑起来，尾气呼呼往外冒，这里面可有些不咋好的东西呢，就像空气中的小捣蛋鬼。

那国四后处理系统呢，就是专门来对付这些小捣蛋鬼的。

它里面有好些关键的部件，就像是一个小团队在合作。

比如说，有个叫尿素喷射系统的家伙，它就像个精准投射手，能把尿素恰到好处地喷到该去的地方。

还有各种传感器，就像是一个个小眼睛，时刻盯着尾气的情况，一有风吹草动就赶紧汇报。

想象一下，尾气就像是一群调皮的孩子在乱跑，而国四后处理系统就是那个能把他们管得服服帖帖的老师。

它通过一系列复杂又巧妙的办法，把尾气中的有害物质给转化掉，让排出去的气体变得干净些。

你可别小瞧了这个过程，这里面的门道可多着呢！就拿尿素来说吧，它可不是随便喷喷就行的。

喷多了浪费，喷少了又起不到效果，这可得拿捏得死死的。

这就好像做饭放盐一样，多了太咸，少了没味，得恰到好处才行。

再说说那些传感器，它们就像是一群细心的小侦探，稍有异常就能察觉。

要是它们出了啥毛病，那整个系统可就乱套啦！就好比人的眼睛花了，那走路还不得磕磕碰碰的呀。

国四后处理系统就像是汽车的一道坚实防线，保护着我们的环境，让我们能呼吸到更干净的空气。

这可不是小事儿啊，朋友们！要是没有它，那汽车尾气得多脏啊，我们的天空还能这么蓝吗？所以啊，我们可得好好爱护这个小卫士，定期给它做做检查，保养保养。

可别等它出了问题才后悔莫及呀！这就跟我们人一样，平时不注意保养身体，等生病了才着急，那多不划算呀！总之，国四后处理工作原理虽然有点复杂，但它真的很重要。

它为我们的环境默默奉献着，让我们的生活更加美好。

我们可得好好珍惜它，让它一直好好地为我们服务下去，大家说是不是呀！。

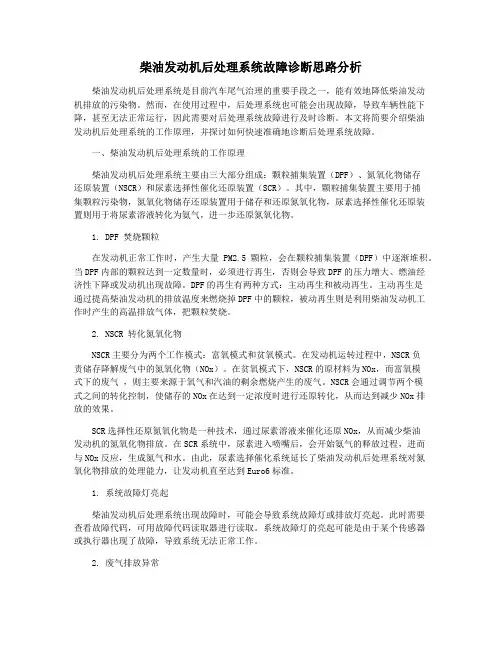

柴油发动机后处理系统故障诊断思路分析柴油发动机后处理系统是目前汽车尾气治理的重要手段之一，能有效地降低柴油发动机排放的污染物。

然而，在使用过程中，后处理系统也可能会出现故障，导致车辆性能下降，甚至无法正常运行，因此需要对后处理系统故障进行及时诊断。

本文将简要介绍柴油发动机后处理系统的工作原理，并探讨如何快速准确地诊断后处理系统故障。

一、柴油发动机后处理系统的工作原理柴油发动机后处理系统主要由三大部分组成：颗粒捕集装置（DPF）、氮氧化物储存还原装置（NSCR）和尿素选择性催化还原装置（SCR）。

其中，颗粒捕集装置主要用于捕集颗粒污染物，氮氧化物储存还原装置用于储存和还原氮氧化物，尿素选择性催化还原装置则用于将尿素溶液转化为氨气，进一步还原氮氧化物。

1. DPF 焚烧颗粒在发动机正常工作时，产生大量PM2.5颗粒，会在颗粒捕集装置（DPF）中逐渐堆积。

当DPF内部的颗粒达到一定数量时，必须进行再生，否则会导致DPF的压力增大、燃油经济性下降或发动机出现故障。

DPF的再生有两种方式：主动再生和被动再生。

主动再生是通过提高柴油发动机的排放温度来燃烧掉DPF中的颗粒，被动再生则是利用柴油发动机工作时产生的高温排放气体，把颗粒焚烧。

2. NSCR 转化氮氧化物NSCR主要分为两个工作模式：富氧模式和贫氧模式。

在发动机运转过程中，NSCR负责储存降解废气中的氮氧化物（NOx）。

在贫氧模式下，NSCR的原材料为NOx，而富氧模式下的废气，则主要来源于氧气和汽油的剩余燃烧产生的废气。

NSCR会通过调节两个模式之间的转化控制，使储存的NOx在达到一定浓度时进行还原转化，从而达到减少NOx排放的效果。

SCR选择性还原氮氧化物是一种技术，通过尿素溶液来催化还原NOx，从而减少柴油发动机的氮氧化物排放。

在SCR系统中，尿素进入喷嘴后，会开始氨气的释放过程，进而与NOx反应，生成氮气和水。

由此，尿素选择催化系统延长了柴油发动机后处理系统对氮氧化物排放的处理能力，让发动机直至达到Euro6标准。

重汽国Ⅳ柴油机SCR系统介绍重汽国Ⅳ柴油机SCR系统介绍SCR技术（Selective Catalytic Reduction）是目前处理柴油机尾气中氮氧化物（NOx）的最为先进的技术之一，重汽在生产国Ⅳ柴油机时采用了SCR系统来满足新的排放标准。

SCR系统由催化还原剂和尿素水溶液组成。

催化还原剂是一种重要的催化剂，有助于将NOx转化为分别具有无毒性的氮气和水蒸气，从而降低了柴油机的尾气排放。

尿素水溶液则是用于供给催化剂，其主要成分为尿素和水，当该水溶液进入催化还原剂后可以在特定温度下分解出氨气，从而促进了催化剂的反应。

重汽国Ⅳ柴油机SCR系统的工作原理是：柴油机燃烧后产生的NOx进入SCR装置，在催化剂的作用下，NOx与尿素水溶液中的氨气发生反应，生成无害的氮氧化物和水。

而且由于这个催化过程中需要的温度相对较高，通常需要通过柴油机的废气再加热，实现SCR系统催化反应。

重汽国Ⅳ柴油机SCR系统的特点是可靠性高，具有良好的效果。

首先，SCR催化剂的制作工艺的加工精度高，耐用程度高，这可以获得一个很好的性能；其次，通过选择适合的尿素水溶液，催化剂的反应速度和效率可以得到很好的提升，使柴油机的尾气排放符合国家的新环保标准，发挥出优秀的功效；此外，SCR系统结构简单，不增加额外成本，相比其他类似技术，SCR装置具有出色的代价效益。

总的来说，重汽国Ⅳ柴油机的SCR系统是一种技术先进、可靠性高、能够成功降低柴油机尾气污染的环保技术。

它成功地解决了NOx排放问题，，有效地减少了对环境的污染，为人们的健康和生活环境提供了承诺。

以下是重汽国Ⅳ柴油机SCR系统相关的数据：1. 重汽国Ⅳ柴油机SCR系统的氮氧化物（NOx）排放量要求：在负载不超过100%的重量情况下，排放量不超过3.5g/kWh；在负载超过100%但不超过110%的情况下，排放量不超过4.5g/kWh。

2. 重汽国Ⅳ柴油机SCR系统使用的尿素水溶液的成分：尿素占比32.5%，水占比67.5%。

载货汽车（柴油机）国IV技术路线介绍一、概况发达国家车用柴油机为达到欧IV排放标准，主要采用以下两种技术路线：1.依靠发动机缸内措施减少NO X的生成（主要是废气再循环EGR），再采用过滤及氧化催化型后处理装置降低排气中的PM（例如氧化催化转化器DOC、微粒氧化转化器POC、微粒过滤器或捕集器DPF，以及由此衍生的连续再生微粒捕集器CRT（DPF+CR）、催化碳烟过滤器CSF等，这些装置还可以纵使使用，如DOC+DPF、DOC+CRT、DOC+CSF等。

）2.依靠发动机缸内措施减少PM的生成，再采用还原催化型后处理装置降低排气中的NO X（例如选择还原催化转化器SCR、NO X吸附LNT、NO X存储催化转化器NSC等）。

国外不同国家或地区根据其不同的国情和要求，针对不同车型有不同的选择。

就重型车而言，美国、日本主要采用第一种技术路线，而欧洲则以第二种路线为主。

在轻型车领域，则普遍倾向第一种技术路线。

我国也需要根据我国的国情和要求，进行具体的分析和选择。

考虑到我国石油资源紧缺，节油至关重要、代含硫量燃油的普及进展较慢、发动机配车功率裕度相对较小，平均排温较高、Pt、Rh等贵金属紧缺、尿素与柴油价格相差较大等因素，还考虑使用SCR技术可使燃气中残余NO2份额较小，因而对重型车而言经二种技术路线较为合理。

而轻型车则受到负荷相对较轻，平均排温相对较代、且车上布置空间较紧，对价格和使用成本更为敏感等因素的制约，以采用第一种技术路线为宜。

目前在国IV柴油机的研发进程中，我国排量较大的重型和中型柴油机生产企业实际采用的均是第二种技术路线，而排量较小的轻型车用柴油机则主要考虑第一种技术路线。

至于下一步要达到国V以至欧VI排放标准，则除了要对缸内措施和后处理进行进一步的和完善外，可能还需要多种处理装置的组合使用。

二、选择还原催化系统（SC R）介绍（一）现状及技术特点1、80%的欧洲卡车在欧IV阶段采用的是SCR技术策略，而欧V和欧VI也是延续更完善的SCR技术策略。

柴油车后处理系统原理
柴油车后处理系统原理是指将柴油发动机产生的废气经过一系列的处理过程，
以减少对环境的污染和满足排放标准的要求。

该系统主要由三个主要组成部分组成：颗粒物捕捉器（DPF）、氮氧化物还原催化剂（SCR）和尿素溶液（尿素SCR）。

首先，颗粒物捕捉器（DPF）是柴油车后处理系统中的重要组成部分。

它由许
多细小通道组成的陶瓷滤芯构成。

排出的废气通过DPF时，颗粒物被滤芯截留在
其中。

随着颗粒物的积累，DPF需要通过燃烧过程进行再生以清除积聚的颗粒物。

这个过程称为颗粒物再生。

其次，氮氧化物还原催化剂（SCR）是用于减少柴油车废气中氮氧化物（NOx）排放的装置。

SCR系统的关键是添加一种称为尿素的溶液。

该尿素在特定的温度
下可分解成氨气（NH3），而氨气可以与废气中的氮氧化物发生还原反应，将其转化为氮气和水蒸气，从而减少氮氧化物的含量。

最后，尿素溶液（尿素SCR）是用于SCR系统的一种重要介质。

尿素溶液一
般由尿素和去离子水混合而成。

车辆在运行过程中，通过喷射系统将尿素溶液喷入尿素SCR器中，在催化剂的作用下，实现氮氧化物的还原。

总体而言，柴油车后处理系统原理通过颗粒物捕捉器、氮氧化物还原催化剂、
尿素溶液等组件的协同作用，有效减少柴油车废气对环境的污染。

这些系统的运行需要符合一系列参数和工作条件的要求，才能确保系统的有效性和稳定性。

通过后处理系统的应用，柴油车的排放水平得到了显著改善，为保护环境做出了贡献。
