高速铁路接触网检测若干关键技术研究本文简要介绍了高速铁路接触网检测的关键技术，并研究了检测技术的运用方法，比如动态检测技术、静态检测技术、联调联试检测技术等，以期为相关人员提供参考。
标签：高速铁路；接触网；检测技术在高速铁路接触网运作过程当中，可能会产生各种各样的问题，进而增加其工作风险。
而运用检测相关的先进技术，可以防止问题的发生，并提高接触网的性能。
因此针对其关键技术展开研究，具有重要意义。
1 高速铁路接触网检测关键技术（1）接触线高度检测技术。
在接触网当中，针对接触线高度进行检测，可以使用角位移测量的方法。
把传感器装置于受电弓的下部框架上，和主轴连接，采用标定归算法，算出接触线高度。
在具体操作时还可以使用激光测距法，将受电弓装于下部，从而使激光光束能够于滑板位置进行反射，最终算出接触线动态高度。
这一方式精度较高，缺点是会受到阳光影响。
但利用检测技术可以调节好接触线高度，保障高速铁路运行的稳定性[1]。
（2）接触线拉出值检测技术。
首先要安装好检测器，并确保其不和接触线直接相连，且利用电磁产生的感应，检测到拉出值数据。
当微电子靠近接触线，会产生感应电流，把电压信号传送出去。
这类检测装置不易遭受环境条件影响，检测器每个之间留出20毫米，装置于受电弓中间两侧处。
把从中间算起第十个检测器的信息代码输送到计算机，进行变换处理之后，就可以得到最终接触线的拉出值。
在此运用过程中，要注重拉出值的使用，保障数据的精确性，以免影响到检测结果。
（3）弓网接触压力检测技术。
弓网和接触线在运作时候是同一个共生体，此二者相互接触可以让铁路机车获得电能。
如果接触压力不精确，受弓网就可能产生意外磨损或是接触不良等状况，进而引发供电断续现象，甚至烧毁。
采用该项技术，可以检测出弓网接触时产生的性能方面问题，这时可以安装相应的检测装置，将其放在电弓滑板的四角位置，并装上四个检测器。
要保证四角点的检测数值相一致，这样才可确定弓网接触压力的确切数值。
高速铁路机车车辆关键技术分析随着科技的发展和社会的进步，高速铁路成为了现代交通运输体系中不可或缺的一部分。
高速铁路的建设和运营需要大量的先进技术支持，其中机车车辆作为高铁系统中的核心部件，其关键技术的发展对整个高速铁路系统的安全、舒适和运行效率都有着重要的影响。
高速铁路机车车辆的关键技术主要包括机车车辆的设计、动力系统、车体结构、空气动力学等方面，下面将对这些关键技术进行具体分析。
一、机车车辆设计技术高速铁路机车车辆的设计是整个高铁系统中的核心环节，其关键技术包括外观设计、内部结构设计、运行性能设计等多个方面。
外观设计是机车车辆设计中的一个重要方面，良好的外观设计可以提高列车的整体美观性，增强列车的品牌形象，与此外观设计还需要考虑列车的空气动力学，尽量减少列车运行时的风阻，降低列车的能耗。
内部结构设计是机车车辆设计中的另一个重要方面，包括车厢布局、乘客座椅设计、车厢设施配置等方面。
良好的内部结构设计可以提高列车的乘坐舒适度，提升乘客体验，提高列车的运营效率。
运行性能设计是机车车辆设计中的一个关键环节，包括机车车辆的牵引性能、制动性能、加速性能等方面。
良好的运行性能设计可以保障列车在运行过程中的安全性和稳定性，提高列车的运行效率。
二、动力系统技术高速铁路机车车辆的动力系统是其最重要的组成部分，其性能直接关系到列车的运行速度和牵引能力，因此动力系统技术是高速铁路机车车辆关键技术中的重点之一。
动力系统技术主要包括牵引电机技术、牵引变流器技术、牵引控制系统技术等方面。
牵引电机技术是机车车辆的关键技术之一，它直接影响到列车的加速性能和维持高速行驶状态下的牵引力。
目前，高速铁路机车车辆广泛采用的是三相异步电机作为牵引电机，其优点是结构简单、维护成本低、可靠性高，但在大功率、高速牵引的情况下，需要克服电机本身的一些技术难题。
牵引变流器技术和牵引控制系统技术也是动力系统技术中的重要组成部分，它们直接关系到列车的牵引效率和牵引控制的稳定性。

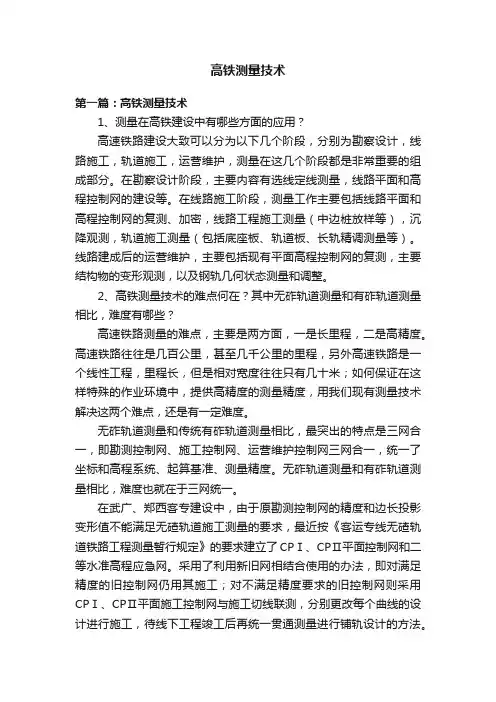

高铁测量技术第一篇：高铁测量技术1、测量在高铁建设中有哪些方面的应用？高速铁路建设大致可以分为以下几个阶段，分别为勘察设计，线路施工，轨道施工，运营维护，测量在这几个阶段都是非常重要的组成部分。
在勘察设计阶段，主要内容有选线定线测量，线路平面和高程控制网的建设等。
在线路施工阶段，测量工作主要包括线路平面和高程控制网的复测、加密，线路工程施工测量（中边桩放样等），沉降观测，轨道施工测量（包括底座板、轨道板、长轨精调测量等）。
线路建成后的运营维护，主要包括现有平面高程控制网的复测，主要结构物的变形观测，以及钢轨几何状态测量和调整。
2、高铁测量技术的难点何在？其中无砟轨道测量和有砟轨道测量相比，难度有哪些？高速铁路测量的难点，主要是两方面，一是长里程，二是高精度。
高速铁路往往是几百公里，甚至几千公里的里程，另外高速铁路是一个线性工程，里程长，但是相对宽度往往只有几十米；如何保证在这样特殊的作业环境中，提供高精度的测量精度，用我们现有测量技术解决这两个难点，还是有一定难度。
无砟轨道测量和传统有砟轨道测量相比，最突出的特点是三网合一，即勘测控制网、施工控制网、运营维护控制网三网合一，统一了坐标和高程系统、起算基准、测量精度。
无砟轨道测量和有砟轨道测量相比，难度也就在于三网统一。
在武广、郑西客专建设中，由于原勘测控制网的精度和边长投影变形值不能满足无碴轨道施工测量的要求，最近按《客运专线无碴轨道铁路工程测量暂行规定》的要求建立了CPⅠ、CPⅡ平面控制网和二等水准高程应急网。
采用了利用新旧网相结合使用的办法，即对满足精度的旧控制网仍用其施工；对不满足精度要求的旧控制网则采用CPⅠ、CPⅡ平面施工控制网与施工切线联测，分别更改每个曲线的设计进行施工，待线下工程竣工后再统一贯通测量进行铺轨设计的方法。
由于工程已开工，新旧两套坐标在精度和尺度上都存在较大的差异，只能通过单个曲线的坐标转换来启用新网，给设计施工都造成了极大的困难。

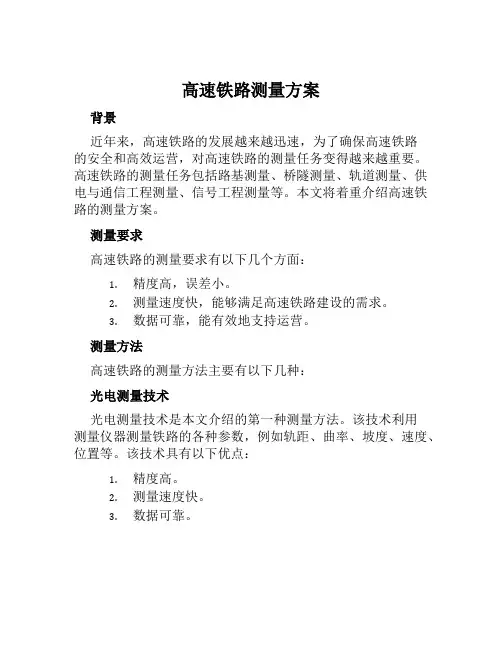

高速铁路测量方案背景近年来，高速铁路的发展越来越迅速，为了确保高速铁路的安全和高效运营，对高速铁路的测量任务变得越来越重要。
高速铁路的测量任务包括路基测量、桥隧测量、轨道测量、供电与通信工程测量、信号工程测量等。
本文将着重介绍高速铁路的测量方案。
测量要求高速铁路的测量要求有以下几个方面：1.精度高，误差小。
2.测量速度快，能够满足高速铁路建设的需求。
3.数据可靠，能有效地支持运营。
测量方法高速铁路的测量方法主要有以下几种：光电测量技术光电测量技术是本文介绍的第一种测量方法。
该技术利用测量仪器测量铁路的各种参数，例如轨距、曲率、坡度、速度、位置等。
该技术具有以下优点：1.精度高。
2.测量速度快。
3.数据可靠。
GNSS技术GNSS技术又称全球卫星定位系统技术，该技术利用卫星信号进行测量。
该技术具有以下优点：1.可以在隧道等环境复杂的场合进行测量。
2.精度高。
激光测量技术激光测量技术利用激光器进行测量。
该技术具有以下优点：1.测量精度高。
2.测量速度快。
测量仪器高速铁路的测量仪器包括：1.光电测量仪。
2.GNSS测量仪。
3.激光测量仪。
测量框架高速铁路的测量框架如下图所示：+-----------------------+| 数据处理 |+-----------------------+| 数据获取 |+-----------------------+| 数据传输 |+-----------------------+具体包括以下三个步骤：1.数据获取：使用上述提到的测量仪器获取铁路的各项参数。
2.数据传输：将获取到的数据传输至数据处理中心。
3.数据处理：根据测量任务的要求进行数据处理。
测量结果高速铁路的测量结果主要反映以下几种信息：1.高速铁路各项参数的精确数值。
2.各项参数的变化情况。
3.问题的跟踪和解决方案。
总结本文介绍了高速铁路的测量方案，包括测量要求、测量方法、测量仪器和测量框架。
不同的测量方法和测量仪器各有优缺点，需要根据测量任务的具体要求进行选择。

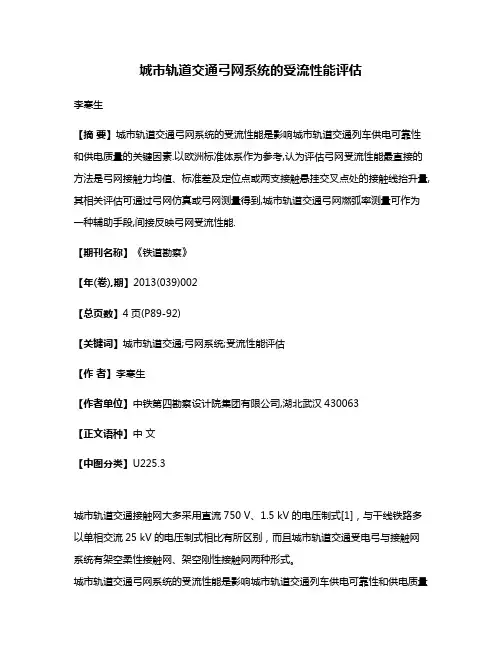

城市轨道交通弓网系统的受流性能评估李寒生【摘要】城市轨道交通弓网系统的受流性能是影响城市轨道交通列车供电可靠性和供电质量的关键因素.以欧洲标准体系作为参考,认为评估弓网受流性能最直接的方法是弓网接触力均值、标准差及定位点或两支接触悬挂交叉点处的接触线抬升量,其相关评估可通过弓网仿真或弓网测量得到,城市轨道交通弓网燃弧率测量可作为一种辅助手段,间接反映弓网受流性能.【期刊名称】《铁道勘察》【年(卷),期】2013(039)002【总页数】4页(P89-92)【关键词】城市轨道交通;弓网系统;受流性能评估【作者】李寒生【作者单位】中铁第四勘察设计院集团有限公司,湖北武汉430063【正文语种】中文【中图分类】U225.3城市轨道交通接触网大多采用直流750 V、1.5 kV的电压制式[1]，与干线铁路多以单相交流25 kV的电压制式相比有所区别，而且城市轨道交通受电弓与接触网系统有架空柔性接触网、架空刚性接触网两种形式。
城市轨道交通弓网系统的受流性能是影响城市轨道交通列车供电可靠性和供电质量的关键因素。
评估城市轨道交通弓网系统受流性能需要通过测量一些参数并进行计算，检测既有城市轨道交通弓网接触特性可作为评估弓网受流性能的方法，同时也是一种检测局部缺陷的途径，以便消除缺陷[2]。
针对弓网系统受流性能标准的研究，李会杰[3]建议目前可暂时采用EN系列标准统一国内设计参数；陈绚[4]根据弓网自身特点，提出弓网间的接触力等几个弓网受流性能指标；方岩[5]详细地介绍欧洲弓网系统的标准体系。
鉴于国内尚无形成统一的城市轨道交通弓网受流性能标准，故本研究提出一种城市轨道交通弓网系统的评估方法。
1 城市轨道交通弓网系统的受流性能受多种因素的影响，如受电弓的振动、城市轨道交通列车的振动以及隧道风等，弓网系统会产生复杂的振动，该振动为随机振动，只能用数理统计的方法进行研究。
受电弓与接触网属于两个相互独立的振动子系统，这两部分有各自的固有频率，通过弓网接触力耦合在一起。
.动车组高速受流技术电动车组与内燃动车组最直观的区别是车顶的受电弓。
受电弓属于车顶高压系统之一，承担着从高压接触网上引入列车所需电流（受流），并在制动时，作为反馈线将多余电流馈回至弓网的任务。
1. 高速受电的特点01接触网与受电弓的波动特性。
高速列车的行驶速度较常速列车高的多，因而受电弓沿接触导线移动的速度大大加大，这就使接触网与受电弓的波动特性发生变化，从而对受电产生影响。
02高速列车在高速运行时所受的空气阻力远较常速列车大得多，空气动态力也是高速受电的一个重要因素。
03受电弓从接触网大功率受电问题。
高速列车所需的牵引功率较常速列车大得多，若采用多弓受电必然会增加阻力和加大噪音，并引起接触网的波动干扰，因而受电弓的数量不能太多，这就需要解决受电弓从接触网大功率受电问题。
2. 高速受电弓的要求高速列车的受电是通过受电弓与接触网的接触导线紧密接触而实现的，因而受电是否正常直接取决于接触网-受电弓系统的技术状态，接触网受电弓系统工作可靠是确保高速动车良好取流的根本条件。
接触网-受电弓系统的受流过程是受电弓在接触网下以动车组运行速度在运动过程中完成的，受流过程是一个动态过程，这一过程包含了多种机械运动形式和电气状态变化：受电弓相对于接触导线的滑动摩擦；受电弓因轨道激励引起的车体上下振动导致受电弓的上下振动；受电弓由于车体横向摆动而引起的横向振动；接触网波浪形上下振动，并沿着接触网传播；受电弓和接触导线之间发生的水平和垂直方向撞击；弓网离线时产生的电弧；受电弓受流过程中，电流发生剧烈变化。
所以，弓网受流过程是一个非常复杂的过程。
随着列车速度的提高，这些运动加剧，要保持受电弓与接触网之间的良好接触性就越来越难，受流质量也会随之下降。
当列车运行速度超过受流系统的允许范围时，受流质量将严重恶化，影响列车取流和正常运行。
在列车高速运行条件下，受流系统的性能与常规电气化铁路的受流质量是不同的，系统所需解决的问题也不尽相同，高速受流技术是高速铁路的关键技术之一。
高速铁路精密测量技术由于高速铁路行车速度高（250-350km/h），为了达到在高速行驶条件下，旅客列车的安全和舒适性，高速铁路轨道必须具有非常高的平顺性和精确的几何线性参数，精度要保持在毫米级的范围内。
要求高速铁路测量精度达到毫米级，传统的铁路测量技术已经不能满足高速铁路建设的要求。
高速铁路的测量方法、测量精度与传统的铁路工程测量安全不同。
我们把适合高速铁路工程测量的技术称为高速铁路精密工程测量。
一、高速铁路精密测量的必要性高速铁路行车速度快，列车运行安全和舒适度对轨道的高平顺性和高稳定性要求高；高速铁路建设需要大量铺设无砟轨道，轨道板的铺设和轨道（道岔）精调都需要高精度、高可靠性的测量技术做保证；高速铁路勘察设计、施工和运营检测过程中的测量很多都属于精密工程测量的范畴“三网合一”建设的需要；高速铁路建设工程测量成套技术标准体系的建设需要。
二、传统的铁路工程测量的方法：铁路速度目标值低，对平顺性要求不高，勘测设计、施工和运营养护维修没有要求建立统一的坐标基准（控制网不唯一，各自一体），没有“三网合一”的概念。
各级控制网测量精度指标主要考虑线下工程施工要求制定，没有考虑过轨道施工和运营对测量控制网的要求。
作业模式和流程一般是：初测、定测、线下工程施工测量、铺轨测量。
高斯投影变形和高程投影变形大。
北京54和西安80坐标系统一般采用3度带投影，不利于GPS RTK、全站仪进行勘测和施工放样。
高程投影变形在高原地区和线路高差大的地方投影变形大。
测量精度要求低，平面一般五等导线精度，高程测量采用五等水准，多属于普通工程测量的范畴。
经常出现曲线偏角超限问题，施工单位只有已改变曲线要素的方法进行施工。
施工交桩一般也是只交中桩，不给施工单位交导线点和GPS控制点，施工单位也不用坐标法施工。
三、高速铁路精密测量的特点：从控制网网形上看属于带状，CPI直接闭合到国家高等级GPS点（A/B级）困难，所以有时需要做CP0；高速铁路精密工程测量最大的特点是精度要求高。
第三节高速铁路的受流技术接触网一受电弓受流系统的受流过程是受电弓在接触网下,以机车速度运动中完成的,受流过程是一个动态过程,这一动态过程包括了多种机械运动形式和电气状态变化：受电弓相对于接触导线的滑动摩擦;受电弓上下振动;受电弓由于机车横向摆动而形成的横向振动;接触网上下振动,井形成行波沿导线向前传播;受电弓和接触导线之间发生的水平和垂直方向撞击;弓网离线发生电弧,受电弓受流中,电流发生剧烈变化等等,所以,弓网受流过程是一个复杂的机械电气过程.随着列车速度的提高,上述各种运动加剧,维持弓网之间的良好接触性能愈加困难,受流质量也随之下降,当列车速度超过受流系统的允许范围外,受流质量将严重恶化,影响列车取流和正常运行.在高速条件下,受流系统的性能与常规电气化铁路的受流质量是不同的,系统所需解决的问题也不尽相同,高速受流技术是高速铁路的关键技术之一.一、高速铁路中接触网一受电弓受流系统的新特点1、弓网受流系统必须符合的基本条件电气化铁路发展100多年来,接触网一受电弓系统在外观的硬件上没有太大的变化,但是,随着列车速度的提高和新技术的采用,受流系统的电流容量、适用速度、安全性能有了相当大的提高,高速铁路的受流系统必须符合的基本条件如下：(1)．保证功率传输的可靠性在高速列车运行的全部接触网区段,必须保证电力机车所需要的最低电压;在高速铁路所有可能的运营条件下,接触网一受电弓系统的电流负荷能力必须保证高速列车的可靠运行.高速列车的电流负荷特性较之常规电力机车有较大的区别,其特征是脉冲负荷占的比例大 ,电流大 ,持续时间短,由于列车速度快,起动和加速获得电流很大 ,在弓网高速相对运动中,整个牵引供电系统均要适应高速列车对电压水平和电流负荷的要求.(2)．受流系统的运行安全性受流系统的安全运行是高速铁路正常运营的保证.高速受流系统的安全性主要从下面几个方面建立：①接触网的几何参数(拉出值、导线高度、定位器坡度 )保证受电弓滑板沿接触网安全地滑动;②接触网的性能参数(硬点、弹性、分相绝缘器、分段绝缘器和线岔结构的平滑性)不损坏受电弓的滑板乃至弓头;③受电弓的自身性能(受电弓滑板的抗冲击性、耐磨性、横向刚度 );④接触网一受电弓的匹配性能(离线、接触导线抬升量、接触导线的弯曲应力).受流系统的安全性能涉及的方面很多,它是接触网设计、施工、运营维护首先要考虑的因素.(3)．良好的受流质量受流系统的理想运行状态是弓网可靠接触,机车不间断地从接触网上获得电能.运行状态的性能参数为：无离线、无火花.实际线路中,离线率要尽量小 ,系统具有动态稳定性.(4)．保证受流系统的使用寿命受流系统中,涉及使用寿命的两个主要因素是,接触导线的使用寿命和受电弓滑板的使用寿命.其寿命取决于它们之间的磨耗,磨耗量在一定速度和传递功率条件下,主要取决于弓网接触力的大小 ,保持接触力均匀,即控制接触力的标准偏差以减少接触导线的局部磨耗.接触导线和受电弓滑板在材质上应具有一定的耐磨性能,另外,接触导线应具有抗电化学腐蚀性能.5．减少对周围环境的影响受流过程中,产生的电弧会产生电磁干扰和噪音,应采取措施减少对周围环境的影响.2、高速接触网的特点高速列车是靠受电弓与接触导线的滑动接触来获取电能的 ,所以,高速铁路的接触网是与速度直接相关的 ,关系更为密切,它必须满足高速列车受流的要求,高速接触网除具有常速下电气化铁路接触网的性能和特点外,还具有下列特点：1．由于高速铁路安全性的要求,高速接触网必须具有很高的安全性,这主要表现两个方面：①接触网设备本身应具有很高的运行安全性和可靠性;主要设备和零部件的使用材料应选用强度高、耐腐蚀、电气性能好的材料,在制造结构方面应做到设计合理,制造精良,以确保设备和零件的使用寿命.②接触网的设计和安装的主要几何参数应适应高速铁路的运营要求,接触网与运营安全性直接相关的几何参数有：拉出值、导线高度、定位器坡度、线岔位置、锚段关节.下面分别介绍：(1)拉出值：高速铁路中,由于列车速度的提高,机车车体和受电弓的横向摆动量的增大及受电弓滑板宽度的缩小 ,接触导线的拉出值一般都小于常速电气化铁路接触导线的拉出值.如：高速铁路接触导线的拉出值均为200-300米米,其中,直线区段200米,曲线区段300米米.(2)接触导线高度：由于高速电气化线路上不运营超限货物列车,高速接触网的导线高度低,在5 300—5 500米米之间.(3)定位器坡度：高速行驶时,受电弓弓头和上下部框架受空气动态力的影响,最终结果是增大了受电弓对接触导线的抬升力,导致接触导线的动态抬升量增大,接触导线上下振动剧烈,定位器抬升量增大,如果定位器坡度不足,定位器根部或支持器将撞击受电弓滑板,危及行车安全,因此,高速接触网定位器坡度较大或采用新型结构的定位器.(4)线岔位置：由于导线抬升量的增大和提高受流性能的要求,常速电气化铁路接触网的直接交叉式线岔已不能适应高速的要求,高速接触网的线岔一般采用无交叉线岔.(5)锚段关节：由于高速接触网张力的增大,另外,工作支和非工作支过渡平滑的要求,高速铁路的接触网将采用三跨或五跨锚段关节.2．高速接触网应具有良好的受流性能.在接触网方面,跨距间各点的弹性应保持一致.不同温度时,跨内各点接触导线离钢轨水平面的高度变化应较小,接触网与弓网受流性能相关的参数有：承力索和接触导线的张力;吊弦间距;接触导线预留弛度;跨距;结构高度;锚段长度.涉及受流性能的接触网参数：接触导线波动传播速度C;接触网静态弹性和静态弹性差异系数;反射系数;增强因数;多普勒系数.3,高速接触网应采用状态修,减少接触网维修给高速铁路带来的干扰.4．具有较高的可靠性和较长的使用寿命(三)高速受电弓应具有的特点受电弓和接触网是一对相互作用的振动系统和摩擦耦件,要获得良好的受流性能,除了接触网具有良好的性能外,还必须有受流性能好的受电弓来匹配.受电弓作为一个弹性机构,通过自身结构保持与接触导线一定的压力,在运行过程中,还受到空气动态力的作用,使其在运动中的振动变得非常复杂.综合世界各国的高速铁路使用的受电弓,它具有如下特点：1．小的静态抬升力;2．较小的当量归算质量;3．良好的跟随特性;4．大的横向刚度;5．具有良好的气动力模型和气流调整装置,以改善受电弓的气动力稳定性,保证弓头位置稳定;6．与接触导线摩擦性能相匹配的滑板材料;7．具有紧急降弓控制系统.当接触网损坏受电弓滑板时,受电弓自动快速降弓.二、接触网一受电弓系统的受流质量评价．接触网一受电弓系统的受流质量与接触网和受电弓的匹配性能有很大关系,单方面来评价接触网的受流性能或受电弓的性能都是不全面的 ,在某种程度上是没有意义的 .我们说一种形式的接触网受流性能好,应当说明与何种受电弓匹配时才有意义.如果用一种性能差的受电弓来匹配,再好的接触网,其受流性能也不可能好.在评价弓网受流质量方面,我国至今还没有一个通行评价标准.参考国外的经验和近几年来我国提速和高速试验的结果,评价弓网受流质量可以从以下几个方面来考虑：1．弓网间动态接触压力弓网间的动态接触压力直接反映了受电弓弓头与接触导线的接触状态,弓网间接触力的大小受受电弓的静态抬升力、空气动力以及垂直方向上的质量惯性力等因素决定.当接触力过大时,会使弓网磨耗加剧,引起弓网位移增加,另外,在定位器和线岔处可能造成受电弓损坏;接触力过小 ,会造成离线,产生电弧.动态接触力主要从接触力的最大值、最小值及标准偏差这几个方面来评价,在不同速度下上述几个评价指标是不同的 .2．接触导线最大垂直振幅接触导线最大垂直振幅指受电弓滑板在一个跨距内的振动幅度 ,即上下振动的范围,一般用2倍振幅2A来表示.它反映了受电弓弓头垂直方向的振动情况,2A受接触网的安装尺寸影响,2A越小 ,受电弓运动轨迹越平滑,受流质量越好.3．接触导线的抬升量接触导线的抬升量指受电弓经过时,接触导线的最大抬升量,用△H表示.受流系统中,受电弓和接触导线的运动振幅越小 ,受流质量越好,一个好的受流系统,受电弓的振幅应均匀.运动振幅过大 ,可能引起下列问题：(1)引起接触网振动加剧,影响弓网的跟随性,造成离线率增加;(2)定位器处接触导线抬升量过大 ,会使受电弓弓头撞击定位器的尾部,造成弓网事故;(3)使接触导线所受的 弯曲应力增大 ,对接触导线的 疲劳寿命有影响.根据我国提速和高速试验的 数据,接触导线的 最大 垂直振幅(一跨内)为150米米;接触导线的 动态抬升量在速度 小 于160千米／h 时为100米米,大 于160千米／h 时为150米米.4．离线高速列车运行时,当受电弓与接触导线失去接触就发生了 离线.由于高速列车运行中,受电弓的 取流很大 ,弓网离线时,必然伴随着电弧,从而加大 滑板和导线的 电磨耗,引起电磁干扰;当发生大 离线时,电弧也不能维持电流通路时,还造成机车失压,需要重新启动,对再生机车还会使再生颠覆.评价弓网离线参数主要从下列两方面来做：(1)每一次离线的 最大 离线时间：小 于100米s;(2)离线率：%100⨯=∑Tt S 式中 S ——离线率;∑t ——运行时间内各次离线时间总和;T ——运行时间.我国高速线路的 离线率应取5％以下.5．硬点评定高速列车运行时接触导线对受电弓滑板的 冲击主要指标是受电弓滑板受到的 垂直方向和线路方向上加速度 的 最大 值.受电弓滑板所受到的 纵向和垂直加速度 ,根据高速列车受电弓使用的 滑板类型来确定硬点的 评判标准.6．接触网的 静态弹性差异系数静态弹性差异系数由下式计算：%100minmax min max ⨯+-=K K K K ε 式中 千米ax ——-跨距内最大 弹性;千米in ——跨距内最小 弹性.评判标准：简单链形悬挂不大 于30％;弹性链形悬挂不大 于10％;复链链形悬挂不大 于10％.7．接触导线弯曲应力弯曲应力的 允许值为500微应变.三、研究高速接触网一受电弓受流性能的 方法(一)弓网受流性能的 计算机动态模拟根据弓网关系的 受流理论,建立数学模型,使用计算机模拟计算接触网一受电弓系统的 静态性能和动态性能,实现弓网受流的 计算机仿真.这种动态模拟计算可以实现以下几个功能：1．改变系统的 条件和参数,计算不同形式的 接触网和各种受电弓的 相互匹配时的 受流性能.2．在高速接触网设计时,选择和优化弓网受流系统的参数,给出定量化的指标,并给予预评价.3．指出弓网关系恶化的边界条件(如：共振速度、最大接触压力、最大离线率、最大接触导线抬升量等).4．预报高速试验时弓网受流试验的试验结果.5．模拟锚段关节、线岔、分相等部位的动态接触过程.(二)接触网一受电弓系统受流性能的现场测试为了准确研究高速接触网一受电弓系统的受流性能,必须对实际的高速接触网——受电弓系统进行现场试验,以取得准确可靠的试验数据,对弓网系统的受流性能作出评价.试验方法是高速列车以不同的速度运行时,对接触网的性能、受电弓的性能和弓网匹配性能进行测试.测试项目如下：1．接触网的静弹性测试(无机车运行时进行);2．接触网几何参数的测量(包括：导线高度、拉出值);3．接触网性能的地面测试,测试项目包括：接触导线关键部位的抬升量、接触导线的弯曲应力等;4．接触网硬点的测试;5．接触导线动态振幅;6．受电弓的空气动态力;7．受电弓离线的测试.(三)弓网受流性能测试方法及其关键技术弓网受流性能测试一般应结合高速列车的高速试验进行,在高速电力机车受电弓上安装相应的测量装置和传感器,通过必要的信号高低压隔离及传输系统将测试信号传至试验车的数据处理系统进行数据采集和分析,获得评价弓网受流性能的试验数据.弓网受流性能的测试,是在接触网带电和电力机车高速运行的条件下进行的 ,这给测量带来了不少困难,主要有下列几个方面：①电气干扰.在弓网受流性能检测中,电力机车受电弓在接触网下高速运行,电力机车频繁操作开关引起的操作过电压及受电弓离线引起的高频干扰,有可能通过接触网和空气干扰测量设备,这方面的干扰非常严重.②机械振动.有受电弓的振动和车体的振动,这些振动常常造成传感器损坏,仪器插板接触不良,从而造成检测故障.对弓网受流性能的测试系统必须满足下列要求：(1)很强的抗干扰能力; ,(2)较高的可靠性;(3)较高的测量精度 ;(4)能实时处理各种测量参数;(5)对测量受电弓有监控装置;(6)有抗震措施.弓网受流性能测试中,要做到测量系统可靠地运行,测量数据准确,必须解决下列几个方面的关键技术：1．测量装置及数据处理的抗干扰问题.所有测量传感器及测量装置都是在强磁场和强电场下工作的 ,所以,所选测量传感器必须具有很强的抗干扰能力;信号处理电路必须作特殊设计,充分考虑电路的抗干扰能力;测量装置及信号传输线要有很好的屏蔽性能;数据处理系统的硬件和软件设计要作抗干扰处理,防止测量中计算机系统的死机问题.2．测量信号的高低压隔离和传输问题.弓网受流测量中,许多传感器是安装在机车受电弓上,属于25 LV的高压侧,要将测量信号传送至试验车的低压侧,必须解决测量装置的高低压隔离问题和信号的传输问题,解决这一问题有三个途径：(1)测量信号的光电隔离：如弓网接触压力、冲击加速度、拉出值、支柱信号等项目的测量需使用光电隔离装置.装置的系统表示如下：信号处理及放大单元：将传感器的信号进行处理、整形、放大 ,变成标准的电压水平,并按传输系统的要求,使信号转化为易于传输的信号,如：频率调制信号,数据码信号.E／O单元：将经过处理的测量信号转化为光信号.隔离介质：一般有两种方式：光纤和空气.O／E单元：将高压侧传过来的光信号变成电信号.信号恢复单元：将高压侧的测量信号恢复,变成易于数据处理系统采集的模拟信号、脉冲信号或数字信号.(2)绝缘器件隔离：对接触导线高度测量装置,设计一个机械传动机构,将受电弓主轴的转角变化变成低压侧角位移传感器的输出电压信号的变化,高低压侧用硅橡胶棒式绝缘子隔离.(3)高压电容器隔离：离线测量装置采用此方案 ,低压侧的离线检测仪通过高压电容器向受电弓和接触网发送一恒流高频调制信号,通过测量回路中的电流变化,可以获得弓网离线状态.3．测量信息的实时处理.在弓网受流性能的测试中,各种测量信息必须进行实时处理,因为弓网受流参数是以支柱号为横坐标来定位的 ,在测量中,必须时刻检查机车经过的支柱是否与计算机内存储的支柱号相对应,不一致时应立即修改,否则,所测数据是无效的 .测量中,每经过一个支柱,数据处理系统将所有测量信号进行采集计算和统计后,进行存盘、显示和打印,这样,在测量中可以实时监测弓网受流性能.4．高压侧的电源问题.测量中,25kV侧的传感器和信号变换装置需要电源,解决这一问题的方法是：①在高压侧安装蓄电池;②使用绝缘变压器,变比为220V／220V,将低压侧的电能送至高压侧.。
