高速铁路接触网的特点及要求发布时间：2021-09-27T08:23:21.893Z 来源：《新型城镇化》2021年16期作者：潘鹏[导读] 这就使接触网与受电弓的波动特性发生变化，从而对受电弓产生影响。

呼和浩特供电段乌兰察布供电车间内蒙古呼和浩特 010000摘要：接触网是电气化铁路的主要设备之一，随着我国电气化铁路运营速度的不断提高，确保接触网处于良好状态，保障不间断供电，维持良好的弓网关系动态特性成为保证高速或快速列车安全稳定运行的重要前提，接触网的各种静态参数能否满足设计的要求是获得良好的接触网弓网关系的基础，因此在新建或扩建电气化铁路以及在电气化铁路日常运营维护中，常常需要对一些主要的接触网静态参数进行测量，他们包括接触线高度、接触线拉出值、定位管坡度、支柱位置、线岔数据、锚段关节数据等，通过检测获得的接触悬挂数据基础数据进行分析或处理，可以在常规巡检时及时发现接触网隐患，消除各种故障，保障线路安全运行。

关键词：特性；要求；弓网关系一、高速弓网系统的受流特性1、高速受电的特点（1）高速列车的行车速度较常速列车高得多，因而受电弓沿接触网导线移动的速度大大加快。

这就使接触网与受电弓的波动特性发生变化，从而对受电弓产生影响。

（2）高速列车在高速运行时所受的空气阻力远较常速列车大得多，空气动态力也是影响高速受电的一个重要因素。

（3）高速列车所需的牵引功率较常速列车大得多，若采用多弓受电必然会增加阻力、加大噪声并引起接触网的波动干扰，因而受电弓的数量不能太多，这就需要解决受电弓从接触网大功率受电的问题。

2、接触网—受电弓系统高速列车的受电是通过受电弓与接触网的接触导线紧密接触而实现的，因而受电是否正常直接取决于接触网—受电弓系统的技术状态。

一个工作可靠的接触网—受电弓系统是确保高速列车良好取流的根本条件。

由于接触网的接触导线是一根具有弹性的导线，受电弓也是一个弹性体，故而两者构成的是一个相互接触的弹性系统。

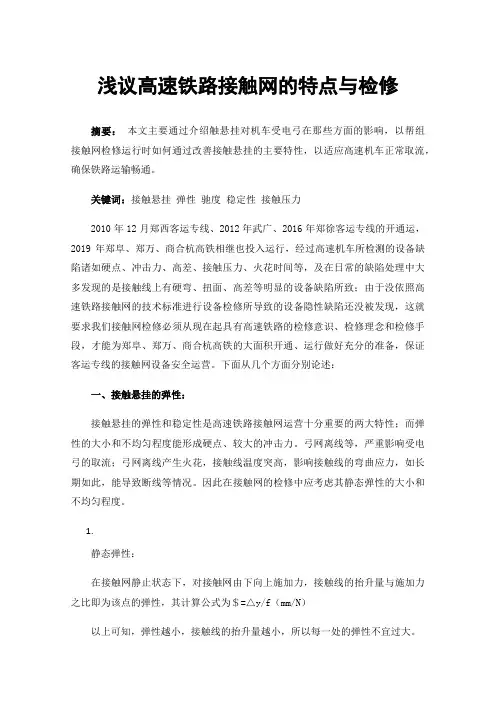

浅议高速铁路接触网的特点与检修摘要：本文主要通过介绍触悬挂对机车受电弓在那些方面的影响，以帮组接触网检修运行时如何通过改善接触悬挂的主要特性，以适应高速机车正常取流，确保铁路运输畅通。

关键词：接触悬挂弹性驰度稳定性接触压力2010年12月郑西客运专线、2012年武广、2016年郑徐客运专线的开通运，2019年郑阜、郑万、商合杭高铁相继也投入运行，经过高速机车所检测的设备缺陷诸如硬点、冲击力、高差、接触压力、火花时间等，及在日常的缺陷处理中大多发现的是接触线上有硬弯、扭面、高差等明显的设备缺陷所致；由于没依照高速铁路接触网的技术标准进行设备检修所导致的设备隐性缺陷还没被发现，这就要求我们接触网检修必须从现在起具有高速铁路的检修意识、检修理念和检修手段，才能为郑阜、郑万、商合杭高铁的大面积开通、运行做好充分的准备，保证客运专线的接触网设备安全运营。

下面从几个方面分别论述：一、接触悬挂的弹性：接触悬挂的弹性和稳定性是高速铁路接触网运营十分重要的两大特性；而弹性的大小和不均匀程度能形成硬点、较大的冲击力。

弓网离线等，严重影响受电弓的取流；弓网离线产生火花，接触线温度突高，影响接触线的弯曲应力，如长期如此，能导致断线等情况。

因此在接触网的检修中应考虑其静态弹性的大小和不均匀程度。

1.静态弹性：在接触网静止状态下，对接触网由下向上施加力，接触线的抬升量与施加力之比即为该点的弹性，其计算公式为＄=△y/f（mm/N）以上可知，弹性越小，接触线的抬升量越小，所以每一处的弹性不宜过大。

静态弹性的最大值应该是在施加力为7kN时抬升量不宜超过50mmm.1.弹性不均匀程度：弹性不均匀程度可表示为：△＄=（＄max—＄min）/（＄max+＄min）*100%，它是衡量弓网关系的重要参数之一，在检修中，应该有意识地进行测量计算，利用弹簧秤等工具对一个跨距中的定位点处、每个吊弦处的弹性进行测量计算，利用以上公式计算每个跨距的弹性不均匀程度；查阅有关参考书可知，当弹性不均匀度小于10%时，宜适合高、快速铁路接触网运行。

接触网安全运行浅析随着信息化时代的到来，各行各业的信息系统网络化程度越来越高。

其中，接触网作为电力系统信息网络的重要组成部分，其安全运行显得尤为重要。

本文将从接触网的定义、特点和安全问题入手，分析接触网安全运行的基本原则和措施。

接触网的定义和特点在电力系统中，接触网是指供电所提供的直流高电压，经过接触线路引导到接触网，由接触网向列车供电的电力供应系统。

接触网是电力系统中的重要组成部分，其特点主要有以下几个方面：1.高电压：接触网的直流高压一般为1500~3000V。

2.大电流：接触网供电的电流大小与列车运行速度有关，一般在1000~2000A之间。

3.特殊工作环境：接触网位于铁路交通线上，受到各种环境和气候因素的影响，运行环境较为恶劣。

接触网安全问题由于接触网的高电压和大电流，其运行安全问题较为突出，主要表现在以下几个方面：1.触电事故：接触网为高压设备，一旦人员接触，容易导致触电事故的发生，严重时会危及人员生命安全。

2.系统跳闸：接触网高压部分因受到各种因素影响，容易出现断路故障，导致系统跳闸。

3.雷击灾害：接触网及其周边设施易遭受雷击灾害，造成系统故障，甚至危及整个接触网的正常供电。

接触网安全运行的基本原则和措施为确保接触网的安全运行，需要采取一系列的措施，主要包括以下几个方面：安全管理1.制定安全管理制度：制定接触网的安全管理制度，明确安全管理的职责、要求和程序，完善安全管理制度，建立健全相关制度，确保作业人员安全。

2.安全培训：对作业人员进行安全教育和培训，提高其安全意识和操作技能，增强应对紧急情况的能力。

安全设施1.地线保护：接触网大多数都是采用地线保护控制系统。

当接触线意外地触及地面时，系统自动切断电源，确保列车及人员的安全。

2.警示标识：在接触网安全边界范围内设置警示标识和安全提示标示，提醒人员注意安全。

安装维护1.日常检查：定期对接触网、接触线、信号维修、防雷设施进行日常检查。

2.坏杆的更换：当接触网杆破损、断杆、倒塌时，及时更换。

高速接触网动态受流作者：舒相挺来源：《城市建设理论研究》2014年第10期摘要高速接触网是个立体机电系统，主要功能是向运动列车提供电能，在动态变化中，保持相对稳定电流是我们要探索的问题。

动态受流受到多种因素影响，本文从接触网弹性系数、振动波、受电弓计算参数、接触线应力等方面分析对受流影响。

通过各种模型来描述弓网动态关系，解释相关现象，提出一些解决和改进弓网受流建议。

关键词：高速接触网；电气化；动态受流；弓网关系中图分类号:TV文献标识码：A接触网分为硬性、柔性、三轨式，高速接触网常采用柔性。

高速接触网是三维架空机械动态受流系统，是弓网之间动态关系。

它们相互作用、制约、依赖。

牵引运行耗电量：受电弓处网压；时间间隔内机车最高负荷平均有功电流；自用电有功电流；部分负荷平均有功电流；相应工况时间；牵引力使用系数。

上式说明，弓网间电流对机车牵引供电能量起决定作用，而弓网间受流就极为重要，受电弓在高速滑动接触中所具有的导电能力受诸多因素影响。

接触悬挂弹性系数、振动波、受电弓参数、接触线应力等各方面条件都会对动态受流产生影响，下面分别从这几方面对动态受流进行论述。

弹性系数弹性系数在x处的升高（mm）；抬升力（N）；单位为mm/N；为跨距（m）；和分别为承力索和接触线张力（kN）弹性不均匀度弹性系数为弹性的倒数。

平均弹性系数弹性差异系数在三个假设下：接触悬挂和受电弓当成一个振动整体；弹性系数以跨距为周期；运行速度在短时为常值。

接触线与滑板系统的振动方程：接触线单位长度和受电弓振动部分的当量质量（kg）；机车运行速度（m/s）；通过假定跨距各点弹性完全均匀一致，可得通解：、为待定常数。

此为有限数值的简谐振动，表明接触线和滑板在上述条件下共同以有限振幅协调振动，不论速度多高均不会离线。

这说明接触悬挂弹性系数对最佳的受流状态是起着决定性作用。

我们通过改善接触网的弹性均匀性可以提高受流质量，日本采用复链悬挂相比单链形悬挂有着更小的弹性差异，更有利于受流，但结构稍复杂。

高速接触网的特点作者：中国铁路来源: 高速铁路技术更新时间：2007-08-18高速列车是靠受电弓与接触导线的滑动接触来获取电能的，所以，高速铁路的接触网是与速度直接相关的，关系更为密切，它必须满足高速列车受流的要求，高速接触网除具有常速下电气化铁路接触网的性能和特点外，还具有下列特点：1.由于高速铁路安全性的要求，高速接触网必须具有很高的安全性，这主要表现两个方面：①接触网设备本身应具有很高的运行安全性和可靠性；主要设备和零部件的使用材料应选用强度高、耐腐蚀、电气性能好的材料，在制造结构方面应做到设计合理，制造精良，以确保设备和零件的使用寿命。

②接触网的设计和安装的主要几何参数应适应高速铁路的运营要求，接触网与运营安全性直接相关的几何参数有：拉出值、导线高度、定位器坡度、线岔位置、锚段关节。

下面分别介绍：(1)拉出值：高速铁路中，由于列车速度的提高，机车车体和受电弓的横向摆动量的增大及受电弓滑板宽度的缩小，接触导线的拉出值一般都小于常速电气化铁路接触导线的拉出值。

如：高速铁路接触导线的拉出值均为200～300 mm，其中，直线区段200 mm，曲线区段300 mm。

(2)接触导线高度：由于高速电气化线路上不运营超限货物列车，高速接触网的导线高度低，在5 300～5 500 mm之间。

(3)定位器坡度：高速行驶时，受电弓弓头和上下部框架受空气动态力的影响，最终结果是增大了受电弓对接触导线的抬升力，导致接触导线的动态抬升量增大，接触导线上下振动剧烈，定位器抬升量增大，如果定位器坡度不足，定位器根部或支持器将撞击受电弓滑板，危及行车安全，因此，高速接触网定位器坡度较大或采用新型结构的定位器。

(4)线岔位置：由于导线抬升量的增大和提高受流性能的要求，常速电气化铁路接触网的直接交叉式线岔已不能适应高速的要求，高速接触网的线岔一般采用无交叉线岔。

(5)锚段关节：由于高速接触网张力的增大，另外，工作支和非工作支过渡平滑的要求，高速铁路的接触网将采用三跨或五跨锚段关节。

.动车组高速受流技术电动车组与内燃动车组最直观的区别是车顶的受电弓。

受电弓属于车顶高压系统之一，承担着从高压接触网上引入列车所需电流（受流），并在制动时，作为反馈线将多余电流馈回至弓网的任务。

1. 高速受电的特点01接触网与受电弓的波动特性。

高速列车的行驶速度较常速列车高的多，因而受电弓沿接触导线移动的速度大大加大，这就使接触网与受电弓的波动特性发生变化，从而对受电产生影响。

02高速列车在高速运行时所受的空气阻力远较常速列车大得多，空气动态力也是高速受电的一个重要因素。

03受电弓从接触网大功率受电问题。

高速列车所需的牵引功率较常速列车大得多，若采用多弓受电必然会增加阻力和加大噪音，并引起接触网的波动干扰，因而受电弓的数量不能太多，这就需要解决受电弓从接触网大功率受电问题。

2. 高速受电弓的要求高速列车的受电是通过受电弓与接触网的接触导线紧密接触而实现的，因而受电是否正常直接取决于接触网-受电弓系统的技术状态，接触网受电弓系统工作可靠是确保高速动车良好取流的根本条件。

接触网-受电弓系统的受流过程是受电弓在接触网下以动车组运行速度在运动过程中完成的，受流过程是一个动态过程，这一过程包含了多种机械运动形式和电气状态变化：受电弓相对于接触导线的滑动摩擦；受电弓因轨道激励引起的车体上下振动导致受电弓的上下振动；受电弓由于车体横向摆动而引起的横向振动；接触网波浪形上下振动，并沿着接触网传播；受电弓和接触导线之间发生的水平和垂直方向撞击；弓网离线时产生的电弧；受电弓受流过程中，电流发生剧烈变化。

所以，弓网受流过程是一个非常复杂的过程。

随着列车速度的提高，这些运动加剧，要保持受电弓与接触网之间的良好接触性就越来越难，受流质量也会随之下降。

当列车运行速度超过受流系统的允许范围时，受流质量将严重恶化，影响列车取流和正常运行。

在列车高速运行条件下，受流系统的性能与常规电气化铁路的受流质量是不同的，系统所需解决的问题也不尽相同，高速受流技术是高速铁路的关键技术之一。

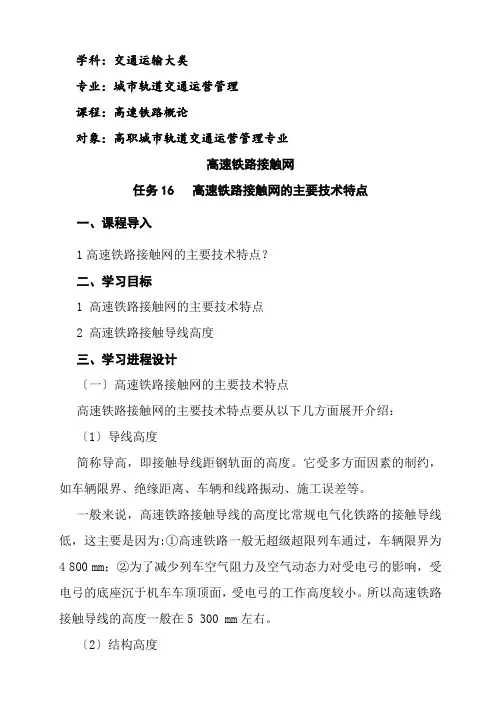

学科：交通运输大类专业：城市轨道交通运营管理课程：高速铁路概论对象：高职城市轨道交通运营管理专业高速铁路接触网任务16 高速铁路接触网的主要技术特点一、课程导入1高速铁路接触网的主要技术特点？二、学习目标1 高速铁路接触网的主要技术特点2 高速铁路接触导线高度三、学习进程设计〔一〕高速铁路接触网的主要技术特点高速铁路接触网的主要技术特点要从以下几方面展开介绍：〔1〕导线高度简称导高，即接触导线距钢轨面的高度。
