高强螺栓连接副的检测

高强度大六角头螺栓连接副扭矩系数复验及高强度螺栓连接摩擦面的抗滑移系数检验作业指导书1.适用范围：本作业指导书适用于高强度大六角头螺栓连接副扭矩系数的复验和高强度螺栓连接摩擦面的抗滑系数的检验。

2.引用标准GB50205—2001《钢结构工程施工质量验收规范》GB/T1231—91《钢结构高强度大六角头螺栓、大六角螺母、垫圈技术条件》JGJ82—91《钢结构高强度螺栓连接的设计、施工及验收规程》3.仪器设备及主要技术性能——轴力计——扭矩扳手——万能试验机（1000KN）精度I级4.取样数量（频率）4.1 复验用螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行复验。

每套连接副只应做一次试验，不得重复使用，在紧固中垫圈发生转动时，应更换连接副，重新试验。

4.2 高强度螺栓连接摩擦面的抗滑移系数检验的试件，制造批可按分部（子分部）工程划分规定的。

工程量每2000T为一批，不足2000T的可视作一批。

选用两种及两种以上表面处理工艺时，每种处理工艺应单独检验，每批三组试件。

抗滑移系数试验用的试件应由制造厂加工，试件与所代表的钢结构构件应为同一材质，同批制作，采用同一摩擦面处理工艺和相同的表面状态，并应同一性能等级的高强度螺栓连接副，在同一环境条件下存放。

试件钢板的厚度t1、t2应根据钢结构工程中有代表性的板材厚度来确定，同时应考虑在摩擦面滑移之前，试件钢板的净载面始终处于弹性状态。

宽度参照下表：5.试验步骤及方法：5.1连接副扭矩系数复验用的计量器具,应在试验前进行标定,误差不得超2%。

5.1.1连接副扭矩系数复验将螺栓穿入轴力计,用扭矩板手施拧。

在测试螺栓预拉力P的同时,应测定施加于螺母上的施拧扭矩值T，并按下式计算扭矩系数：TK=P·d式中：T——施拧扭矩（N·m）d——高强螺栓的公称直径（mm）P——螺栓预拉力（KN）5.1.2进行连接副扭矩系数试验时,螺栓预拉力值应符合下表的规定。

高强螺栓检测的相关标准文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]中华人民共和国国家标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T 1231—20061．本标准规定了钢结构用高强度大六角头螺栓、大六角螺母、垫圈及连接副的技术要求、试验方法、检验规则、标志及包装。

本标准适用于铁路和公路桥梁、锅炉钢结构、工业厂房、高层民用建筑、塔桅结构、起重机械及其他钢结构摩擦型高强度螺栓连接连接副扭矩系数试验4.4.1 连接副的扭矩系数试验在轴力计上进行，每一连接副只能试验一次，不得重复使用。

扭矩系数计算公式如下：式中：K一扭矩系数；T——施拧扭矩(峰值)，单位为牛米(N·m)；P——螺栓预拉力(峰值)，单位为千牛(kN)；d——螺栓的螺纹公称直径，单位为毫米(mm)。

4.4.2 施拧扭矩T是施加于螺母上的扭矩，其误差不得大于测试扭矩值的2％。

使用的扭矩扳手准确度级别应不低于JJG 707—2003中规定的2级。

4.4.3 螺栓预拉力P用轴力计测定，其误差不得大于测定螺栓预拉力的2％。

轴力计的最小示值应在1 kN以下。

4.4.4 进行连接副扭矩系数试验时，螺栓预拉力值P应控制在表8所规定的范围内，超出该范围者，所测得扭矩系数无效。

时，垫圈不得发生转动，否则试验无效。

4.4.6 进行连接副扭矩系数试验时，应同时记录环境温度。

试验所用的机具、仪表及连接副均应放置在该环境内至少2 h以上。

5 检验规则出厂检验按批进行。

同一性能等级、材料、炉号、螺纹规格、长度(当螺栓长度≤100 mm时，长度相差≤15 mm；螺栓长度>100mm时，长度相差≤20 mm，可视为同一长度)、机械加工、热处理工艺、表面处理工艺的螺栓为同批；同一性能等级、材料、炉号、螺纹规格、机械加工、热处理工艺、表面处理工艺的螺母为同批；同一性能等级、材料、炉号、规格、机械加工、热处理工艺、表面处理工艺的垫圈为同批。

钢结构主要材料检测方案一、钢结构用扭剪型高强度螺栓连接副1，检测依据GB/T 3632-2008 钢结构用扭剪型高强度螺栓连接副2，取样批次同一材料、炉号、螺纹规格、长度、机械加工、热处理工艺及表面处理工艺的螺栓为同一批。

每3000套为一批，每批抽8套/组。

3，主要参数紧固轴力（800元/组）、楔负载（1000元/组）。

二、钢结构用高强度大六角头螺栓1，检测依据GB/T 1231-2006 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件2，取样批次同一性能等级、材料、炉号、螺纹规格、长度、机械加工、热处理工艺、表面处理工艺的螺栓为同一批。

每3000套为一批，每批抽8套/组。

3，主要参数扭矩系数（800元/组）、楔负载（1000元/组）。

三、抗滑移系数(做抗滑移系数必需先做螺栓连接副的扭矩系数或紧固轴力）1，检测依据（二选一）GB 50205-2001 钢结构工程施工质量验收规范JGJ 82-2011 钢结构高强度螺栓连接技术规程2，取样批次制造批可按分部（子分部）工程划分规定的工程量每2000t为一批，不足2000t 的可视为一批。

选用两种及两种以上表面处理工艺时，每种处理工艺应单独检验。

3个试件/批次。

3，主要参数抗滑系数（1200元/组）4，样品制作要求1）选取钢板制作样品前应考虑摩擦面在滑移之前，试件钢板的净截面仍处于弹性状态（即设计的滑移力要小于钢板的屈服力）；2）样品图样滑移件的形式及尺寸（㎜）2.1）注：上图中的L1长度取200㎜～250㎜长，中间两边夹板（t2）的厚度总和≥中间钢板的厚度（t1）。

3）孔洞要求：4）钢板宽度要求：。

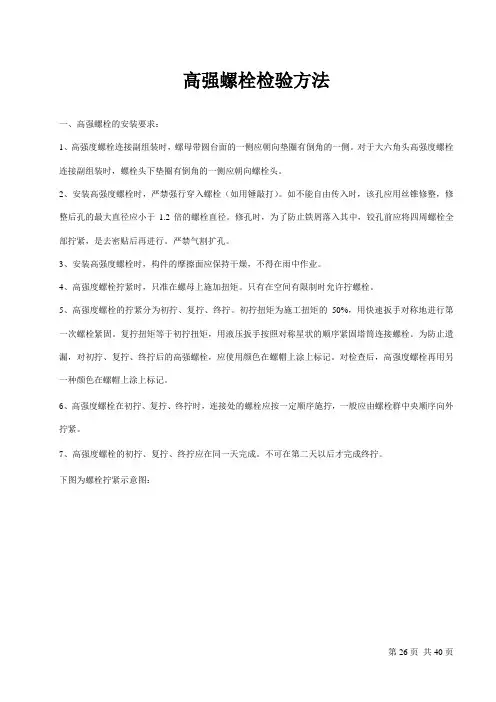

高强螺栓检验方法一、高强螺栓的安装要求：1、高强度螺栓连接副组装时，螺母带圆台面的一侧应朝向垫圈有倒角的一侧。

对于大六角头高强度螺栓连接副组装时，螺栓头下垫圈有倒角的一侧应朝向螺栓头。

2、安装高强度螺栓时，严禁强行穿入螺栓（如用锤敲打）。

如不能自由传入时，该孔应用丝锥修整，修整后孔的最大直径应小于1.2倍的螺栓直径。

修孔时，为了防止铁屑落入其中，铰孔前应将四周螺栓全部拧紧，是去密贴后再进行。

严禁气割扩孔。

3、安装高强度螺栓时，构件的摩擦面应保持干燥，不得在雨中作业。

4、高强度螺栓拧紧时，只准在螺母上施加扭矩。

只有在空间有限制时允许拧螺栓。

5、高强度螺栓的拧紧分为初拧、复拧、终拧。

初拧扭矩为施工扭矩的50%，用快速扳手对称地进行第一次螺栓紧固。

复拧扭矩等于初拧扭矩，用液压扳手按照对称星状的顺序紧固塔筒连接螺栓。

为防止遗漏，对初拧、复拧、终拧后的高强螺栓，应使用颜色在螺帽上涂上标记。

对检查后，高强度螺栓再用另一种颜色在螺帽上涂上标记。

6、高强度螺栓在初拧、复拧、终拧时，连接处的螺栓应按一定顺序施拧，一般应由螺栓群中央顺序向外拧紧。

7、高强度螺栓的初拧、复拧、终拧应在同一天完成。

不可在第二天以后才完成终拧。

下图为螺栓拧紧示意图：二、高强度螺栓检验:1.运到工地的大六角头高强度螺栓连接副，应及时检验其螺栓楔负载、螺母保证载荷、螺母及垫圈硬度连接副的扭矩系数、平均值和标准偏差，检验结果应符合钢结构用高强度大六角头螺栓、大六角螺母垫圈技术条件规定，合格后方准使用。

2.大六角头高强度螺栓施工前，应按出厂批复验高强度螺栓连接副的扭矩系数，每批复验5套，5套扭矩系数的平均值应在0.110-0.150范围之内，其标准偏差应小于或等于0.010。

3.大六角头高强度螺栓的拧紧对于大型节点应分为初拧、复拧、终拧，初拧扭矩为施工扭矩的50%左右，初拧或复后的高强度螺栓，应用颜色在螺母上涂上标记，标记方法在螺杆上划一道竖线；然后按规定的施工扭矩值进行终拧，终拧后的高强度螺栓用同颜色子螺帽至基础法兰面划一道平直线。

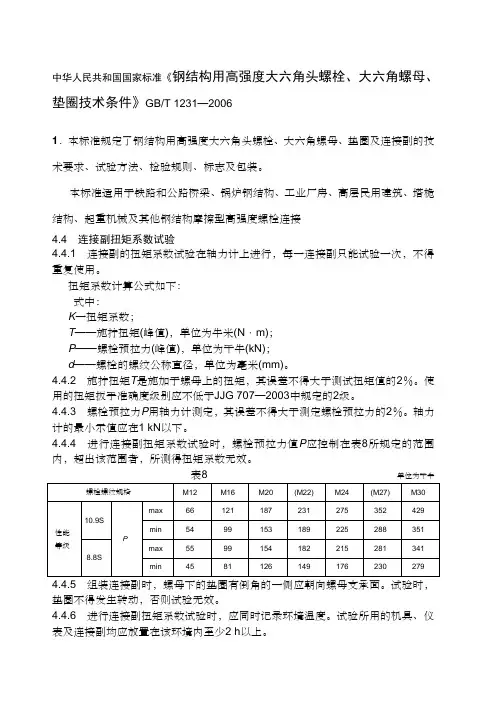

中华人民共和国国家标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T 1231—20061．本标准规定了钢结构用高强度大六角头螺栓、大六角螺母、垫圈及连接副的技术要求、试验方法、检验规则、标志及包装。

本标准适用于铁路和公路桥梁、锅炉钢结构、工业厂房、高层民用建筑、塔桅结构、起重机械及其他钢结构摩擦型高强度螺栓连接4.4 连接副扭矩系数试验4.4.1 连接副的扭矩系数试验在轴力计上进行，每一连接副只能试验一次，不得重复使用。

扭矩系数计算公式如下：式中：K一扭矩系数；T——施拧扭矩(峰值)，单位为牛米(N·m)；P——螺栓预拉力(峰值)，单位为千牛(kN)；d——螺栓的螺纹公称直径，单位为毫米(mm)。

4.4.2 施拧扭矩T是施加于螺母上的扭矩，其误差不得大于测试扭矩值的2％。

使用的扭矩扳手准确度级别应不低于JJG 707—2003中规定的2级。

4.4.3 螺栓预拉力P用轴力计测定，其误差不得大于测定螺栓预拉力的2％。

轴力计的最小示值应在1 kN以下。

4.4.4 进行连接副扭矩系数试验时，螺栓预拉力值P应控制在表8所规定的范围内，超出该范围者，所测得扭矩系数无效。

表8 单位为千牛4.4.5 组装连接副时，螺母下的垫圈有倒角的一侧应朝向螺母支承面。

试验时，垫圈不得发生转动，否则试验无效。

4.4.6 进行连接副扭矩系数试验时，应同时记录环境温度。

试验所用的机具、仪表及连接副均应放置在该环境内至少2 h以上。

5 检验规则5.1 出厂检验按批进行。

同一性能等级、材料、炉号、螺纹规格、长度(当螺栓长度≤100 mm时，长度相差≤15 mm；螺栓长度>100mm时，长度相差≤20 mm，可视为同一长度)、机械加工、热处理工艺、表面处理工艺的螺栓为同批；同一性能等级、材料、炉号、螺纹规格、机械加工、热处理工艺、表面处理工艺的螺母为同批；同一性能等级、材料、炉号、规格、机械加工、热处理工艺、表面处理工艺的垫圈为同批。

高强度螺栓连接副扭矩系数、预拉力、抗滑移系数检测细则一、资料检验高强螺栓连接副（螺栓、螺母、垫圈）应配套成箱供货，并附有出厂合格证、质量证明书及质量检验报告，检验人员应逐项与设计要求及现行国家标准进行对照，对不符合的连接副不得使用。

1.2 工地复验项目1.2.1 扭剪型高强螺栓连接副应进行紧固轴力复验。

复验用的螺栓连接副应在施工现场待安装的螺栓批中随机抽取，每批取8 套连接副进行复验。

试验用的轴力计、应变仪、扭矩扳手等计量器具应经过标定，其误差不得超过2%。

每套连接副只应做一次试验，不得重复使用，在紧固过程中垫圈发生转动时，应更换连接副，重新试验。

（具体检验的合格数值标准可以查施工手册）1.2.2 高强度螺栓连接摩擦面的抗滑移系数值应在施工前进行复验。

本项要求在制作单位进行合格试验的基础上，由安装单位进行检测。

高强螺栓检测时每500T钢结构为一批，少于100T按一批计。

在工厂处理的摩擦面试件出厂时应有三组，作为工地复验，抗滑移系数试验的最小值应大于或等于设计规定。

否则应对摩擦面作重新处理。

抗滑移系数试验用的试件，应与所代表的钢结构为同一材质、统一摩擦面处理方法、同批制造、相同运输条件、相同条件存放，同一性能等级的高强螺栓。

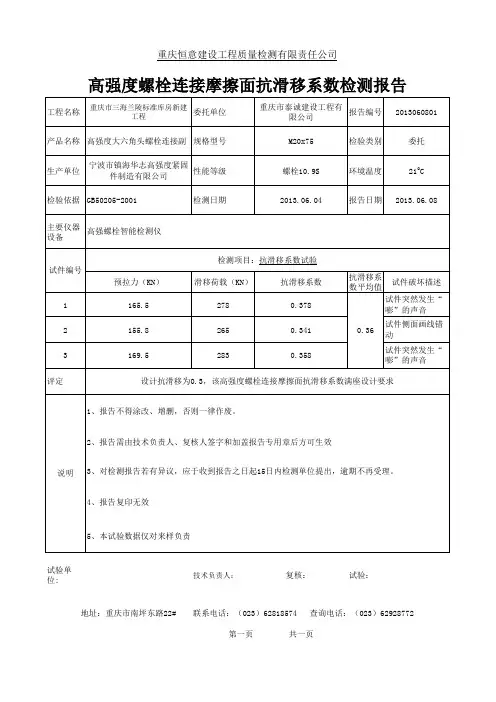

高强螺栓检测过程中，当发生下列情况之一时，所对应的荷载可视为试件的滑移荷载：1) 试验机发生明显的回针现象；2) 试件侧面划线发生可见的错动；3) X—Y记录仪上变形曲线发生突变；4) 试件突然发生“嘣”的响声。

1.3 一般检验项目1.3.1 高强度连接副的安装顺序及初拧、复拧扭矩检验。

检验人员应检查扳手标定记录，螺栓施拧标记及螺栓施工记录，有疑义时抽查螺栓的初拧扭矩。

1.3.2 高强度螺栓的终拧检验。

对扭剪型高强度螺栓连接副，终拧是以拧掉梅花头为标志，可用肉眼全数检查。

非常简便。

但在施工过程中，应重点检查初拧扭矩值及观察螺栓终拧时螺母是否处于转动状态，转动角度是否事宜。

1.3.3 高强度螺栓连接副终拧后应检验螺栓丝扣外露长度，要求螺栓丝扣外露2~3扣为宜，其中允许有10%的螺栓丝扣外露1扣或4扣，对同一个节点，螺栓丝扣外露应力求一致。

高强螺栓试验检测方案高强度螺栓多用于钢结构建筑、钢结构厂房、钢结构桥梁、轨道交通运输等钢结构工程，其质量关系着施工操作人员的生命安全，也关系着施工完毕后使用者（即业主）的生命安全，高强度螺栓的试验至关重要。

本作业指导书主要对高强度大六角头螺栓连接副的扭矩系数、高强度扭剪型螺栓连接副的预拉力和高强度螺栓连接摩擦面的抗滑移系数的检测做指导，评定高强螺栓的性能。

一试验目的通过试验高强度大六角头螺栓连接副的扭矩系数、高强度扭剪型螺栓连接副的预拉力和高强度螺栓连接摩擦面的抗滑移系数，判定高强螺栓的质量是否符合使用要求。

二试验依据《钢结构工程施工质量验收规范》GB50205-2020三试验用仪器设备1、微机控制高强螺栓检测仪：测量误差不大于2% 。

2、高强螺栓抗滑移系数检测仪：测量误差不大于2% 。

3、万能试验机：测量误差应不大于1% 。

4、压力传感器、电阻应变仪：测量误差应不大于2% 。

四基本技术性能要求1、高强度大六角头螺栓连接副扭矩系数，每组8套连接副扭矩系数的平均值应为0.110-0.150，标准偏差小于或等于0.010。

2、高强度扭剪型螺栓连接副预拉力，每组8套连接副预拉力的平均值和标准偏差应符合标准要求。

3、高强度螺栓连接摩擦面的抗滑移系数，应不低于图纸设计值的要求。

五试验原理利用专用的测试仪器对高强度螺栓连接副和高强度螺栓连接摩擦面进行检测，根据测定的扭矩系数、预拉力和抗滑移系数来判定高强度螺栓的性能。

六基本要求及试验方法1、高强度大六角头螺栓连接副扭矩系数试验：（1）试验用螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取16套连接副（试验8套，备样8套），进行试验。

（2）连接副扭矩系数试验用的计量器具应在实验前进行标定，误差不得超过2%。

（3）每套连接副只应做一次试验，不得重复使用。

在紧固中垫圈发生转动时，应更换连接副，重新试验。

（4）进行连接副扭矩系数试验时，螺栓预拉力值应符合表1的规定。

高强螺栓施工检查记录高强螺栓施工技术交底技术交底编号工程名称京广铁路保定站改造工程交底部位 8~15/T~U 交底提要钢结构存重支架与操作平台搭设安全技术交底交底内容：1、质量标准：1.1、“高强度螺栓”系指“高强度螺栓连接副”，以下均简称“高强度螺栓”。

每套高强度螺栓由一个10.9s高强度大六角头螺栓、一个10H高强度大六角螺母和两个HRC35～45高强度垫圈组成。

1.2、制造厂所生产高强螺栓的规格、尺寸、外观和技术条，应符合国标GB/T1228～1231-20xx的要求。

1.3、高强度螺栓验收分为出厂检验和工地复验1）高强度螺栓出厂验收具体检测项目如下：a、外型尺寸检验：（依据GB/T1228~1230-20xx中的有关规定）b、螺纹参数检验：（依据GB/T1228~1229-20xx中的有关规定）c、硬度试验：（依据GB/T1231-20xx中的有关规定）d、表面缺陷检验：（依据GB/T1231-20xx中的有关规定）e、螺栓的拉伸试验：（依据GB/T1231-20xx中的有关规定）f、螺栓的冲击试验：（依据GB/T1231-20xx中的有关规定）g、连接副扭矩系数试验：（依据GB/T1231-20xx中的有关规定）h、螺栓实物楔负载试验：（依据GB/T1231-20xx中的有关规定）i、螺母的保证荷载试验：（依据GB/T1231-20xx中的有关规定）检验均依据国标GB/T1228~1231-20xx的有关规定，对于不合格的产品，制造厂可立即重新进行表面处理，经验收合格后才能发往工地。

制造厂验收为逐批抽样检验，其组批原则按国标要求组批，同批高强度螺栓最大数量为3000套。

验收合格后制造厂才能以批为单位供货，并提供每批次高强螺栓的产品质量检验报告书及出厂合格证。

2）高强度螺栓工地复验具体检测项目如下：a、外型尺寸检验：（依据GB/T1228~1230-20xx中的有关规定）b、螺纹参数检验：（依据GB/T1228~1229-20xx中的有关规定）c、硬度试验：（依据GB/T1231-20xx中的有关规定）d、表面缺陷检验：（依据GB/T1231-20xx中的有关规定）e、连接副扭矩系数试验：（依据GB/T1231-20xx中的有关规定）f、螺栓实物楔负载试验：（依据GB/T1231-20xx中的有关规定）g、螺母的保证荷载试验：（依据GB/T1231-20xx中的有关规定）1.3、高强度螺栓工地复验工作由现场施工单位的试验室进行，对于现场施工单位的试验室无法完成的检测项目，必须委托有检测资质的检测机构进行检验，不合格螺栓不得使用并及时由物资部以书面形式通知制造厂，清理退场。

钢结构主要材料检测方案一、钢结构用扭剪型高强度螺栓连接副1，检测依据GB/T 3632-2008 钢结构用扭剪型高强度螺栓连接副2，取样批次同一材料、炉号、螺纹规格、长度、机械加工、热处理工艺及表面处理工艺的螺栓为同一批。

每3000套为一批，每批抽8 套/组。

3，主要参数紧固轴力（800 元/组）、楔负载（1000 元/组）。

二、钢结构用高强度大六角头螺栓1，检测依据GB/T 1231-2006 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件2，取样批次同一性能等级、材料、炉号、螺纹规格、长度、机械加工、热处理工艺、表面处理工艺的螺栓为同一批。

每3000套为一批，每批抽8 套/组。

3，主要参数扭矩系数（800 元/组）、楔负载（1000 元/组）。

三、抗滑移系数（做抗滑移系数必需先做螺栓连接副的扭矩系数或紧固轴力）1, 检测依据（二选一）GB 50205-2001钢结构工程施工质量验收规范JGJ 82-2011钢结构高强度螺栓连接技术规程2, 取样批次制造批可按分部（子分部）工程划分规定的工程量每2000t为一批，不足2000t 的可视为一批。

选用两种及两种以上表面处理工艺时，每种处理工艺应单独检验。

3个试件/批次。

3, 主要参数抗滑系数（1200元/组）4, 样品制作要求1）选取钢板制作样品前应考虑摩擦面在滑移之前，试件钢板的净截面仍处于弹性状态（即设计的滑移力要小于钢板的屈服力）；2）样品图样2.1）注：上图中的L1长度取200伽〜250伽长，中间两边夹板（t2）的厚度总和冲间钢板的厚度（t1 ）。

3) 孔洞要求:« 6. 2. 1 高強度醍栓连接构件制扎允许偏差<mm>^6. 2.2高强度螺栓连接构件孔距允许偏差(mm)4)钢板宽度要求:褰B』.5试件板的XX(mm)。

高强螺栓就是高强度的螺栓,属于一种标准件.。

高强螺栓的一个非常重要的特点就是限单次使用，一般用于永久连接，严禁重复使用。

按受力状态分为：摩擦型和承压型；按施工工艺分为：扭剪型高强螺栓和大六角高强螺栓。

高强螺栓的鉴别有专门的仪器，如南京赛峰科技仪器实业有限公司生产的SFGQ-2型高强螺栓检测仪。

既能检测高强度大六角螺栓原始预拉力、平均预拉力、平均扭矩、扭矩系数、标准偏差；又能检测扭剪型高强螺栓的预拉力资料检验高强螺栓连接副(螺栓、螺母、垫圈)应配套成箱供货，并附有出厂合格证、质量证明书及质量检验报告，检验人员应逐项与设计要求及现行国家标准进行对照，对不符合的连接副不得使用。

1.2 工地复验项目1.2.1 扭剪型高强螺栓连接副应进行紧固轴力复验。

复验用的螺栓连接副应在施工现场待安装的螺栓批中随机抽取，每批取8套连接副进行复验。

试验用的轴力计、应变仪、扭矩扳手等计量器具应经过标定，其误差不得超过2%。

每套连接副只应做一次试验，不得重复使用，在紧固过程中垫圈发生转动时，应更换连接副，重新试验。

(具体检验的合格数值标准可以查施工手册)1.2.2 高强度螺栓连接摩擦面的抗滑移系数值应在施工前进行复验。

本项要求在制作单位进行合格试验的基础上，由安装单位进行检测。

高强螺栓检测时每500T钢结构为一批，少于100T按一批计。

在工厂处理的摩擦面试件出厂时应有三组，作为工地复验，抗滑移系数试验的最小值应大于或等于设计规定。

否则应对摩擦面作重新处理。

抗滑移系数试验用的试件，应与所代表的钢结构为同一材质、统一摩擦面处理方法、同批制造、相同运输条件、相同条件存放，同一性能等级的高强螺栓。

高强螺栓检测过程中，当发生下列情况之一时，所对应的荷载可视为试件的滑移荷载： 1) 试验机发生明显的回针现象； 2) 试件侧面划线发生可见的错动； 3) X—Y记录仪上变形曲线发生突变； 4) 试件突然发生“嘣”的响声。

1.3 一般检验项目1.3.1 高强度连接副的安装顺序及初拧、复拧扭矩检验。
