纳米粉体表面改性分析

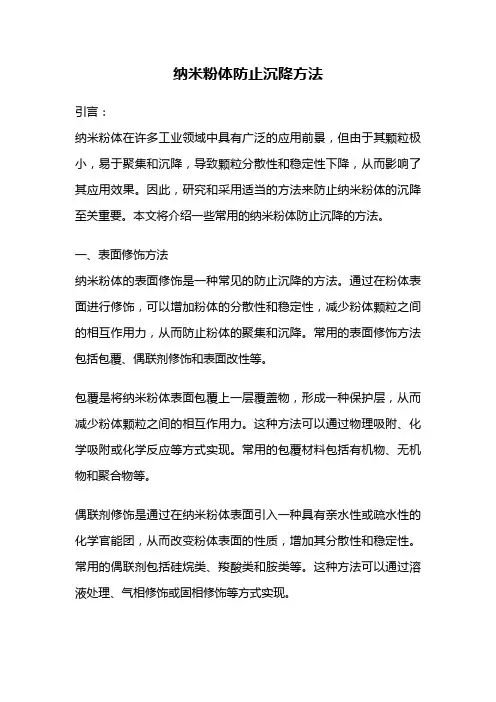

纳米粉体防止沉降方法引言：纳米粉体在许多工业领域中具有广泛的应用前景，但由于其颗粒极小，易于聚集和沉降，导致颗粒分散性和稳定性下降，从而影响了其应用效果。

因此，研究和采用适当的方法来防止纳米粉体的沉降至关重要。

本文将介绍一些常用的纳米粉体防止沉降的方法。

一、表面修饰方法纳米粉体的表面修饰是一种常见的防止沉降的方法。

通过在粉体表面进行修饰，可以增加粉体的分散性和稳定性，减少粉体颗粒之间的相互作用力，从而防止粉体的聚集和沉降。

常用的表面修饰方法包括包覆、偶联剂修饰和表面改性等。

包覆是将纳米粉体表面包覆上一层覆盖物，形成一种保护层，从而减少粉体颗粒之间的相互作用力。

这种方法可以通过物理吸附、化学吸附或化学反应等方式实现。

常用的包覆材料包括有机物、无机物和聚合物等。

偶联剂修饰是通过在纳米粉体表面引入一种具有亲水性或疏水性的化学官能团，从而改变粉体表面的性质，增加其分散性和稳定性。

常用的偶联剂包括硅烷类、羧酸类和胺类等。

这种方法可以通过溶液处理、气相修饰或固相修饰等方式实现。

表面改性是将纳米粉体表面进行化学反应或物理改变，改变其表面性质，从而增加粉体的分散性和稳定性。

常用的表面改性方法包括等离子体处理、高能球磨和化学气相沉积等。

这些方法可以有效地改善纳米粉体的分散性和稳定性，防止其沉降。

二、分散剂的应用分散剂是一种常用的纳米粉体防止沉降的方法。

分散剂可以在纳米粉体表面形成一层吸附层，增加粉体颗粒之间的排斥力，防止粉体颗粒的聚集和沉降。

常用的分散剂包括阳离子表面活性剂、阴离子表面活性剂和非离子表面活性剂等。

阳离子表面活性剂具有良好的分散性和稳定性，可以有效地防止纳米粉体的沉降。

阴离子表面活性剂则可以改变纳米粉体的表面电荷，增加粉体颗粒之间的排斥力，减少粉体的聚集和沉降。

非离子表面活性剂具有良好的溶解性和分散性，可以在纳米粉体表面形成一层吸附层，防止粉体的聚集和沉降。

三、外加能场的作用外加能场是一种有效的纳米粉体防止沉降的方法。

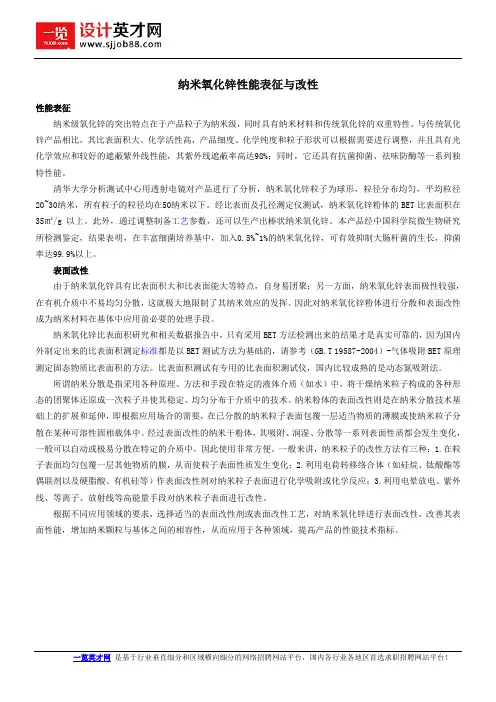

纳米氧化锌性能表征与改性性能表征纳米级氧化锌的突出特点在于产品粒子为纳米级，同时具有纳米材料和传统氧化锌的双重特性。

与传统氧化锌产品相比，其比表面积大、化学活性高，产品细度、化学纯度和粒子形状可以根据需要进行调整，并且具有光化学效应和较好的遮蔽紫外线性能，其紫外线遮蔽率高达98%；同时，它还具有抗菌抑菌、祛味防酶等一系列独特性能。

清华大学分析测试中心用透射电镜对产品进行了分析，纳米氧化锌粒子为球形，粒径分布均匀，平均粒径20~30纳米，所有粒子的粒径均在50纳米以下。

经比表面及孔径测定仪测试，纳米氧化锌粉体的BET比表面积在35㎡/g以上。

此外，通过调整制备工艺参数，还可以生产出棒状纳米氧化锌。

本产品经中国科学院微生物研究所检测鉴定，结果表明，在丰富细菌培养基中，加入0.5%~1%的纳米氧化锌，可有效抑制大肠杆菌的生长，抑菌率达99.9%以上。

表面改性由于纳米氧化锌具有比表面积大和比表面能大等特点，自身易团聚；另一方面，纳米氧化锌表面极性较强，在有机介质中不易均匀分散，这就极大地限制了其纳米效应的发挥。

因此对纳米氧化锌粉体进行分散和表面改性成为纳米材料在基体中应用前必要的处理手段。

纳米氧化锌比表面积研究和相关数据报告中，只有采用BET方法检测出来的结果才是真实可靠的，因为国内外制定出来的比表面积测定标准都是以BET测试方法为基础的，请参考（GB.T 19587-2004）-气体吸附BET原理测定固态物质比表面积的方法。

比表面积测试有专用的比表面积测试仪，国内比较成熟的是动态氮吸附法。

所谓纳米分散是指采用各种原理、方法和手段在特定的液体介质（如水）中，将干燥纳米粒子构成的各种形态的团聚体还原成一次粒子并使其稳定、均匀分布于介质中的技术。

纳米粉体的表面改性则是在纳米分散技术基础上的扩展和延伸，即根据应用场合的需要，在已分散的纳米粒子表面包覆一层适当物质的薄膜或使纳米粒子分散在某种可溶性固相载体中。

经过表面改性的纳米干粉体，其吸附、润湿、分散等一系列表面性质都会发生变化，一般可以自动或极易分散在特定的介质中，因此使用非常方便。

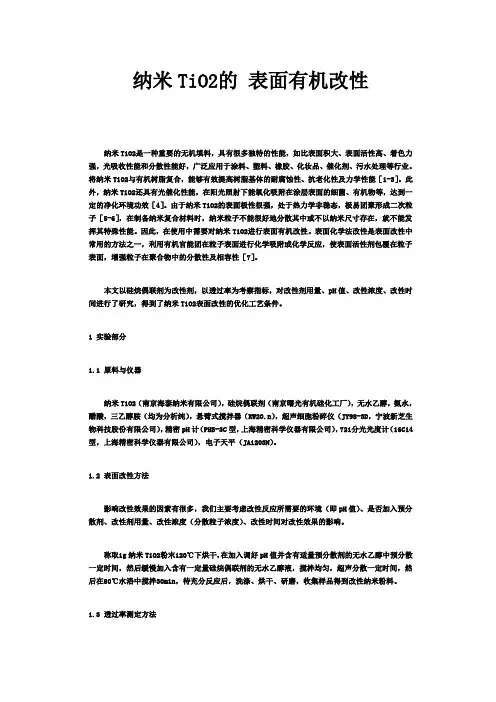

纳米TiO2的表面有机改性纳米TiO2是一种重要的无机填料，具有很多独特的性能，如比表面积大、表面活性高、着色力强，光吸收性能和分散性能好，广泛应用于涂料、塑料、橡胶、化妆品、催化剂、污水处理等行业。

将纳米TiO2与有机树脂复合，能够有效提高树脂基体的耐腐蚀性、抗老化性及力学性能［1-3］。

此外，纳米TiO2还具有光催化性能，在阳光照射下能氧化吸附在涂层表面的细菌、有机物等，达到一定的净化环境功效［4］。

由于纳米TiO2的表面极性很强，处于热力学非稳态，极易团聚形成二次粒子［5-6］，在制备纳米复合材料时，纳米粒子不能很好地分散其中或不以纳米尺寸存在，就不能发挥其特殊性能。

因此，在使用中需要对纳米TiO2进行表面有机改性。

表面化学法改性是表面改性中常用的方法之一，利用有机官能团在粒子表面进行化学吸附或化学反应，使表面活性剂包覆在粒子表面，增强粒子在聚合物中的分散性及相容性［7］。

本文以硅烷偶联剂为改性剂，以透过率为考察指标，对改性剂用量、pH值、改性浓度、改性时间进行了研究，得到了纳米TiO2表面改性的优化工艺条件。

1 实验部分1.1 原料与仪器纳米TiO2（南京海泰纳米有限公司），硅烷偶联剂（南京曙光有机硅化工厂），无水乙醇，氨水，醋酸，三乙醇胺（均为分析纯），悬臂式搅拌器（RW20.n），超声细胞粉碎仪（JY98-3D，宁波新芝生物科技股份有限公司），精密pH计（PHS-3C型，上海精密科学仪器有限公司），721分光光度计（16C14型，上海精密科学仪器有限公司），电子天平（JA1203N）。

1.2 表面改性方法影响改性效果的因素有很多，我们主要考虑改性反应所需要的环境（即pH值）、是否加入预分散剂、改性剂用量、改性浓度（分散粒子浓度）、改性时间对改性效果的影响。

称取1g纳米TiO2粉末120℃下烘干，在加入调好pH值并含有适量预分散剂的无水乙醇中预分散一定时间，然后缓慢加入含有一定量硅烷偶联剂的无水乙醇液，搅拌均匀，超声分散一定时间，然后在80℃水浴中搅拌30min，待充分反应后，洗涤、烘干、研磨，收集样品得到改性纳米粉料。

纳米颗粒表面改性综合分析纳米颗粒表面改性是一种重要的技术手段，它可以改善纳米颗粒的物理化学性能，增强其在各个领域中的应用潜力。

本文将从几个方面对纳米颗粒表面改性进行综合分析，包括改性目的、改性方法、改性效果以及应用前景。

首先，我们需要明确纳米颗粒表面改性的目的。

纳米颗粒表面改性通常有以下几个目的：提高纳米颗粒的稳定性，增强其分散性；改善颗粒的表面活性，使其能够与其他材料更好地相互作用；增加纳米颗粒的比表面积，提高其反应活性；调控纳米颗粒的形貌和尺寸，以满足特定的应用需求等。

其次，我们将探讨纳米颗粒表面改性的几种常用方法。

纳米颗粒表面改性的方法主要包括物理方法和化学方法。

物理方法包括溶剂热法、机械法、高能球磨法、气相合成法等，这些方法主要通过改变颗粒的形貌和分布来实现表面改性。

化学方法包括上述物理方法加入化学反应剂、改性剂、表面活性剂等，通过化学反应来改变纳米颗粒的表面组成和结构，从而实现表面改性。

改性方法的选择应根据纳米颗粒的性质和所需改性效果来决定。

例如，对于需要增加纳米颗粒的稳定性和分散性的情况，可以选择表面包覆法，即在纳米颗粒的表面覆盖一层稳定剂或表面活性剂，来提高颗粒的分散性和抗聚集能力。

而对于需要增加纳米颗粒的比表面积和反应活性的情况，可以选择高能球磨法等物理方法来实现颗粒的表面变形和尺寸调控。

纳米颗粒表面改性的效果多方面体现。

首先，表面改性可以显著改变纳米颗粒的形貌和尺寸分布，从而使其物理化学性能得到增强。

其次，表面改性可以提高纳米颗粒的分散性和稳定性，使其在液体中更好地分散，并减少聚集现象的发生。

此外，表面改性还能调控纳米颗粒的表面活性，增强其与其他材料的相互作用能力。

纳米颗粒表面改性具有广泛的应用前景。

近年来，纳米颗粒在能源、环境、医学、电子等诸多领域中得到了广泛应用和研究。

表面改性可以提高纳米颗粒在这些领域中的应用性能，推动科技创新和产业升级。

例如，通过调控纳米颗粒的表面活性，可以将其应用于传感器、催化剂、光学材料等领域，提升其性能和效率。

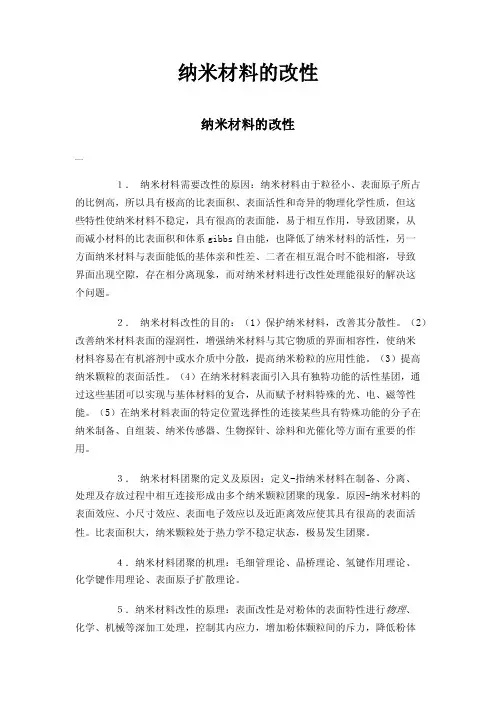

纳米材料的改性纳米材料的改性000１．纳米材料需要改性的原因：纳米材料由于粒径小、表面原子所占的比例高，所以具有极高的比表面积、表面活性和奇异的物理化学性质，但这些特性使纳米材料不稳定，具有很高的表面能，易于相互作用，导致团聚，从而减小材料的比表面积和体系gibbs自由能，也降低了纳米材料的活性，另一方面纳米材料与表面能低的基体亲和性差、二者在相互混合时不能相溶，导致界面出现空隙，存在相分离现象，而对纳米材料进行改性处理能很好的解决这个问题。

２．纳米材料改性的目的：（1）保护纳米材料，改善其分散性。

（2）改善纳米材料表面的湿润性，增强纳米材料与其它物质的界面相容性，使纳米材料容易在有机溶剂中或水介质中分散，提高纳米粉粒的应用性能。

（3）提高纳米颗粒的表面活性。

（4）在纳米材料表面引入具有独特功能的活性基团，通过这些基团可以实现与基体材料的复合，从而赋予材料特殊的光、电、磁等性能。

（5）在纳米材料表面的特定位置选择性的连接某些具有特殊功能的分子在纳米制备、自组装、纳米传感器、生物探针、涂料和光催化等方面有重要的作用。

３．纳米材料团聚的定义及原因：定义-指纳米材料在制备、分离、处理及存放过程中相互连接形成由多个纳米颗粒团聚的现象。

原因-纳米材料的表面效应、小尺寸效应、表面电子效应以及近距离效应使其具有很高的表面活性。

比表面积大，纳米颗粒处于热力学不稳定状态，极易发生团聚。

４．纳米材料团聚的机理：毛细管理论、晶桥理论、氢键作用理论、化学键作用理论、表面原子扩散理论。

５．纳米材料改性的原理：表面改性是对粉体的表面特性进行物理、化学、机械等深加工处理，控制其内应力，增加粉体颗粒间的斥力，降低粉体颗粒间的引力。

使粉体表面的物理化学性质等特性发生变化赋予纳米粉粒新的功能。

６．纳米材料表面改性的方法：表面物理改性法和表面化学改性法。

常用的化学改性法有：偶联剂改性、酯化反应法、聚合物表面接枝。

表面物理改性是通过吸附、涂敷、包覆等物理手段对颗粒表面进行改性，改性剂与纳米材料表面主要是物理作用方式。

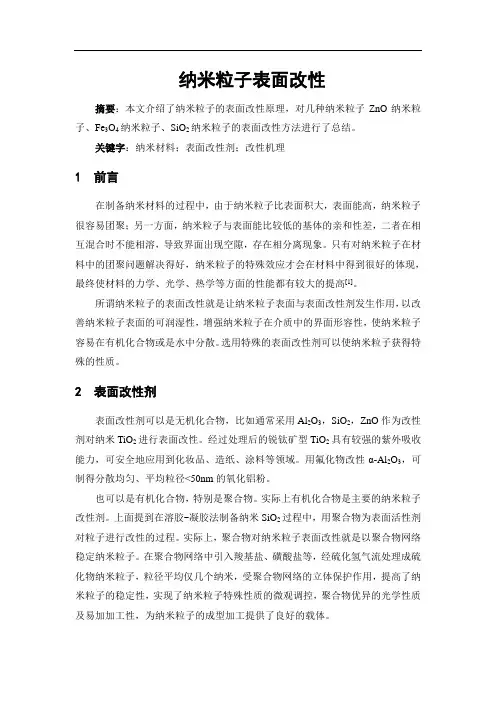

纳米粒子表面改性摘要：本文介绍了纳米粒子的表面改性原理，对几种纳米粒子ZnO纳米粒子、Fe3O4纳米粒子、SiO2纳米粒子的表面改性方法进行了总结。

关键字：纳米材料；表面改性剂；改性机理1 前言在制备纳米材料的过程中，由于纳米粒子比表面积大，表面能高，纳米粒子很容易团聚；另一方面，纳米粒子与表面能比较低的基体的亲和性差，二者在相互混合时不能相溶，导致界面出现空隙，存在相分离现象。

只有对纳米粒子在材料中的团聚问题解决得好，纳米粒子的特殊效应才会在材料中得到很好的体现，最终使材料的力学、光学、热学等方面的性能都有较大的提高[1]。

所谓纳米粒子的表面改性就是让纳米粒子表面与表面改性剂发生作用，以改善纳米粒子表面的可润湿性，增强纳米粒子在介质中的界面形容性，使纳米粒子容易在有机化合物或是水中分散。

选用特殊的表面改性剂可以使纳米粒子获得特殊的性质。

2 表面改性剂表面改性剂可以是无机化合物，比如通常采用Al2O3，SiO2，ZnO作为改性剂对纳米TiO2进行表面改性。

经过处理后的锐钛矿型TiO2具有较强的紫外吸收能力，可安全地应用到化妆品、造纸、涂料等领域。

用氟化物改性α-Al2O3，可制得分散均匀、平均粒径<50nm的氧化铝粉。

也可以是有机化合物，特别是聚合物。

实际上有机化合物是主要的纳米粒子改性剂。

上面提到在溶胶-凝胶法制备纳米SiO2过程中，用聚合物为表面活性剂对粒子进行改性的过程。

实际上，聚合物对纳米粒子表面改性就是以聚合物网络稳定纳米粒子。

在聚合物网络中引入羧基盐、磺酸盐等，经硫化氢气流处理成硫化物纳米粒子，粒径平均仅几个纳米，受聚合物网络的立体保护作用，提高了纳米粒子的稳定性，实现了纳米粒子特殊性质的微观调控，聚合物优异的光学性质及易加加工性，为纳米粒子的成型加工提供了良好的载体。

表面改性剂还可以是另外的纳米粒子。

纳米粒子对纳米粒子的改性实际就是利用纳米粒子间的复合来提高被处理的纳米粒子的某些性能。

纳米二氧化硅粉体的表面改性研究一、本文概述随着纳米科技的飞速发展，纳米二氧化硅粉体因其独特的物理化学性质，在众多领域如橡胶、塑料、涂料、陶瓷、医药和化妆品等中得到了广泛的应用。

然而，纳米二氧化硅粉体的高比表面积和强表面能使得其极易发生团聚，这不仅影响了其性能的发挥，也限制了其在某些领域的应用。

因此，对纳米二氧化硅粉体进行表面改性，提高其分散性和稳定性，成为了当前研究的热点之一。

本文旨在探讨纳米二氧化硅粉体的表面改性研究，通过对表面改性方法、改性剂种类和改性效果等方面的深入研究，为纳米二氧化硅粉体的应用提供理论支持和实践指导。

文章首先介绍了纳米二氧化硅粉体的基本性质和表面改性的重要性，然后综述了目前常用的表面改性方法，包括物理法、化学法和复合法等，并分析了各种方法的优缺点。

接着，文章重点研究了不同改性剂对纳米二氧化硅粉体表面改性的效果，通过对比实验和表征分析，揭示了改性剂种类、用量和改性条件等因素对改性效果的影响。

文章对纳米二氧化硅粉体表面改性的未来发展趋势进行了展望，提出了一些有待进一步研究的问题和方向。

本文的研究结果不仅有助于深入理解纳米二氧化硅粉体的表面改性机制，也为优化改性工艺、提高改性效果提供了有益的参考。

本文的研究也有助于推动纳米二氧化硅粉体在各个领域的应用，促进纳米科技的进一步发展。

二、纳米二氧化硅粉体的基本性质纳米二氧化硅粉体是一种无机纳米材料，因其独特的物理化学性质，在众多领域有着广泛的应用。

其基本性质主要表现在以下几个方面：粒径与比表面积：纳米二氧化硅粉体的粒径通常在1-100纳米之间，这使得其比表面积远大于常规材料。

高比表面积赋予了纳米二氧化硅优异的吸附性能和反应活性。

表面能：由于纳米二氧化硅粉体的高比表面积，其表面能也相对较高。

这使得纳米二氧化硅易于团聚，从而影响了其分散性和应用性能。

表面羟基：纳米二氧化硅粉体表面存在大量的羟基（-OH），这些羟基不仅使纳米二氧化硅具有亲水性，还为其表面改性提供了反应位点。

纳米白炭黑粉体表面改性的研究1 研究目的和意义白炭黑是一种超细微具有活性的二氧化硅粒子，是一种白色、无毒、无定形微细粉状物，具有多孔性、高分散性、质轻、化学稳定性好、耐高温、不燃烧、电绝缘性好等优异性能的重要无机硅化合物。

其相对密度为2.319～2.653，熔点为1750℃，是一种重要的精细无机化工产品。

化学名称为水合无定形二氧化硅或胶体二氧化硅，分子式为SiO2 .nH2O，系以Si原子为中心，O原子为顶点所形成的四面体不规则堆积而成的。

它表面上的Si原子并不是规则排列，连在Si原子上的羟基也不是等距离的，它们参与化学反应时也不是完全等价的[1]。

和其他氧化物相似，一旦白炭黑(SiO2)和湿空气接触，表面上的Si原子就会和水"反应"，以保持氧的四面体配位，满足表面Si原子的化合价，也就是说，表面有了羟基。

白炭黑对水有相当强的亲和力，水分子可以不可逆或可逆地吸附在其表面上。

所以SiO2表面通常是由一层羟基和吸附水覆盖着，前者是键合到表面Si原子上的羟基，也就是化学吸附的水；后者是吸附在表面上的水分子，也就是物理吸附的水。

已有的研究成果表明白炭黑表面存在羟基官能团，其羟基主要划分为三种类型[2]：(1)孤立单羟基， SiOH；(2)孤立双羟基，=Si(OH)2；(3)在羟基相互之间有氢键存在的邻位羟基。

当表面硅醇基浓度足够大时白炭黑表面是亲水的。

水分子可以和白炭黑表面的羟基群形成氢键。

白炭黑具有特殊的表面结构(带有表面羟基和吸附水)、特殊的颗粒形态(粒子小，比表面积大等)和独特的物理化学性能, 白炭黑微粉能提高材料和产品固有的物理属性和化学性能，广泛应用于催化剂、催化剂载体、石油化工、脱色剂、消光剂、橡胶补强剂、塑料充填剂、油墨增稠剂、金属软性磨光剂、绝缘绝热填充剂、高级日用化妆品填料及喷涂材料等各种领域，是橡胶、化工、电子、医药等行业提高产品质量所需要的“工业味精”。

然而，由于白炭黑内部的聚硅氧和外表面存在的活性硅醇基及其吸附水，使其呈亲水性，在有机相中难以湿润和分散，与有机基体之间结合力差, 易造成界面缺陷, 使复合材料性能降低；而且由于其表面存在羟基，表面能较大，聚集体总倾向于凝聚，因而产品的应用性能受到影响。
