纳米氧化锌的表面改性

纳米氧化锌的制备、表面改性及应用【摘要】纳米氧化锌是一种具有广泛应用前景的材料，其在光电器件、生物医药和环境保护领域均有重要应用。

本文将首先介绍纳米氧化锌的制备方法和表面改性技术，然后探讨其在光电器件中的应用和在生物医药领域中的潜力，最后讨论其在环境保护中的作用。

通过对这些方面的探讨，可以更好地了解纳米氧化锌在不同领域的应用和价值，同时也展望了其未来在科学研究和工程应用中的发展方向和趋势。

纳米氧化锌的研究不仅可以促进材料科学的发展，还有望为解决当下社会面临的环境和健康问题提供新的解决方案。

【关键词】纳米氧化锌、制备、表面改性、应用、光电器件、生物医药、环境保护、应用前景、研究展望1. 引言1.1 纳米氧化锌的研究背景纳米氧化锌是一种重要的纳米材料，在过去几十年里受到了广泛的研究。

纳米氧化锌具有较大的比表面积、优异的光学、电学性能和良好的化学稳定性，因此被广泛应用于各个领域。

纳米氧化锌的研究背景主要包括以下几个方面：纳米氧化锌的独特性能和结构使其成为一种优异的光电材料，能够广泛应用于光电器件、传感器等领域；纳米氧化锌具有良好的生物相容性和生物活性，在生物医药领域具有很高的应用价值；纳米氧化锌还具有良好的光催化性能和抗菌性能，在环境保护领域也具有广阔的应用前景。

对纳米氧化锌的研究具有重要的意义，能够推动材料科学和应用领域的发展。

1.2 纳米氧化锌的研究意义纳米氧化锌具有优异的光电性能，具有较高的光吸收率和导电性，使其在光电器件领域有着广泛的应用前景。

利用纳米氧化锌可以制备高效的太阳能电池、光电探测器等器件，提高器件的性能和稳定性。

纳米氧化锌具有良好的生物相容性和生物活性，被广泛应用于生物医药领域。

纳米氧化锌可以作为药物载体，具有控释和靶向释放的功能，可以用于治疗肿瘤、炎症等疾病，也可以用于生物成像和诊断。

纳米氧化锌还具有良好的催化活性和光催化性能，被广泛应用于环境保护领域。

纳米氧化锌可以用于水处理、空气净化等领域，去除有害物质和污染物，净化环境，保护生态。

摘要纳米氧化锌是一种面向2l世纪的新型高功能精细无机产品，其粒径介于l-100纳米。

又称为超微细氧化锌。

由于颗粒尺寸的细微化,比表面积急剧增加,使得纳米氧化锌产生了其本体块状材料所不具备的表面效应、小尺寸效应和宏观量子隧道效应等。

因而,纳米氧化锌在磁、光、电、化学、物理学、敏感性等方面具有一般氧化锌产品无法比拟的特殊性能和新用途，在橡胶、涂料、油墨、颜填料、催化剂、高档化妆品以及医药等领域展示出广阔的应用前景。

纳米氧化锌由于其巨大的表面能，导致颗粒很容易团聚在一起．要使纳米氧化锌的种种特殊性能得以充分利用，首先必须解决纳米粒子之问的团聚及在溶剂中分散性能差的问题．表面活性剂是一种常用的表面改性剂，目前，国内外采用表面活性剂作为纳米粉体改性剂的研究工作并不少见．本文采用水热合成法制备纳米氧化锌，通过在反应过程中加入复合型表面活性剂（油酸/十二烷基硫酸钠）对其进行表而修饰改性，改善纳米ZnO的水溶性和颗粒团聚的现象,制备出了粒径更小、分散性更好的纳米氧化锌．关键词：纳米氧化锌；粒径；复合型表面活性剂复合型表面活性剂对纳米氧化锌粒径和形貌的影响研究前言纳米技术的发展对世界经济的发展将起到推动作用。

纳米材料的制备与性能研究有着十分重要的意义，而对于纳米材料的表面修饰是纳米材料制备、加工和应用过程中具有决定意义的关键技术。

ZnO作为纳米化的半导体材料不仅具有宽频带、强吸收和“蓝移”现象，还能产生光学非线性响应，具有更优异的光电催化活性，在发光材料、非线性光学材料、光催化材料等方面也应用广泛。

纳米氧化锌的化学法制备包括气相法、液相法和固相法，其中液相法对设备要求不高，成本低，产品纯度高，适于大规模生产。

液相法主要有直接沉淀法和均匀沉淀法，其中在直接沉淀法基础上又发展了用表面活性剂对纳米氧化锌进行表面改性的方法[1]。

目前已有多种不同用途的纳米ZnO的合成方法，但是没有很好解决纳米ZnO由于粒径小、表面能大等因素引起的团聚问题；另一方面ZnO的水溶性差，难以均匀分散在水溶液中，为此需要对无机粉体表面进行修饰，以解决团聚和相容性问题。

纳米氧化锌的制备及其在涂料中的应用摘要：以草酸锌（ZnC2O4）和碳酸氢铵（NH4HCO3）为原料，采用化学法中的直接沉淀法，在锌离子浓度为0.50mol?L-1、反应温度为45℃且反应时间为1h条件下制备出前驱体，再将其置于300℃的马弗炉中煅烧2h制备出纳米氧化锌粒子。

并用透射电子显微镜（TEM）、X—射线衍射仪（XRD）和扫描电子显微镜（SEM）对它的结构和形貌进行表征，其粒径大部分处在20~80nm，并且通过对比JCPDS标准卡可得知前驱体为碱式碳酸锌[ZnO5（OH）6（CO3）2]。

从紫外屏蔽性、抗菌性、阻燃性、防腐性四个方面探讨了纳米氧化锌对涂料的影响。

关键词：纳米氧化锌；直接沉淀法；涂料1 绪论1.1 纳米氧化锌概述纳米氧化锌（ZnO）作为纳米材料，其粒子直径处于1-100 nm之间，它是自身具有独特性质的新型多功能产品，它在光学性、电学性、磁性、热学性、催化性等方面表现出很多独特的性质。

人们利用这些特性制造出了许多与人类生活息息相关的东西，如光学传感器、荧光物体、紫外屏蔽材料、变阻器、压敏电阻、压电材料、图像存储材料、电源开关、高效催化剂和塑料薄膜等。

纳米氧化锌是一种具有多功能的新型材料，由于晶粒是纳米级，它的表面电子结构和内部结构发生变化，产生了只有纳米粒子才具有的特性，也就是小尺寸效应、表面与界面效应、量子尺寸效应和宏观隧道效应。

除此之外它还具有比宏观物体更高的透明度和更高的分散性等特点。

目前为止我们发现它在光学、电学、磁学、催化、热力学等方面展现出许多优异的性能，从而使得它在陶瓷、橡胶、电子、纺织、生物、涂料等许多行业成为无可替代的材料，它拥有大尺寸氧化锌所无法拥有的功能。

纳米氧化锌具体可用于制作抗紫外光材料、抗菌添加剂、防火材料、光催化材料等等。

因为纳米氧化锌自从被发现以来广受各界好评，所以受到世界上很多科研人员的追捧，导致了世界性的研究热潮。

1.2 纳米氧化锌的制备方法制备纳米氧化锌的方法主要分为三大类：物理法、化学法和综合法。

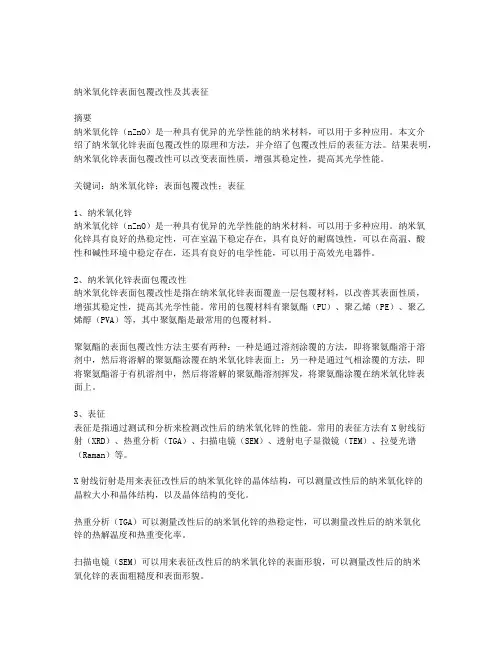

纳米氧化锌表面包覆改性及其表征摘要纳米氧化锌（nZnO）是一种具有优异的光学性能的纳米材料，可以用于多种应用。

本文介绍了纳米氧化锌表面包覆改性的原理和方法，并介绍了包覆改性后的表征方法。

结果表明，纳米氧化锌表面包覆改性可以改变表面性质，增强其稳定性，提高其光学性能。

关键词：纳米氧化锌；表面包覆改性；表征1、纳米氧化锌纳米氧化锌（nZnO）是一种具有优异的光学性能的纳米材料，可以用于多种应用。

纳米氧化锌具有良好的热稳定性，可在室温下稳定存在，具有良好的耐腐蚀性，可以在高温、酸性和碱性环境中稳定存在，还具有良好的电学性能，可以用于高效光电器件。

2、纳米氧化锌表面包覆改性纳米氧化锌表面包覆改性是指在纳米氧化锌表面覆盖一层包覆材料，以改善其表面性质，增强其稳定性，提高其光学性能。

常用的包覆材料有聚氨酯（PU）、聚乙烯（PE）、聚乙烯醇（PVA）等，其中聚氨酯是最常用的包覆材料。

聚氨酯的表面包覆改性方法主要有两种：一种是通过溶剂涂覆的方法，即将聚氨酯溶于溶剂中，然后将溶解的聚氨酯涂覆在纳米氧化锌表面上；另一种是通过气相涂覆的方法，即将聚氨酯溶于有机溶剂中，然后将溶解的聚氨酯溶剂挥发，将聚氨酯涂覆在纳米氧化锌表面上。

3、表征表征是指通过测试和分析来检测改性后的纳米氧化锌的性能。

常用的表征方法有X射线衍射（XRD）、热重分析（TGA）、扫描电镜（SEM）、透射电子显微镜（TEM）、拉曼光谱（Raman）等。

X射线衍射是用来表征改性后的纳米氧化锌的晶体结构，可以测量改性后的纳米氧化锌的晶粒大小和晶体结构，以及晶体结构的变化。

热重分析（TGA）可以测量改性后的纳米氧化锌的热稳定性，可以测量改性后的纳米氧化锌的热解温度和热重变化率。

扫描电镜（SEM）可以用来表征改性后的纳米氧化锌的表面形貌，可以测量改性后的纳米氧化锌的表面粗糙度和表面形貌。

透射电子显微镜（TEM）可以用来表征改性后的纳米氧化锌的尺寸和形貌，可以测量改性后的纳米氧化锌的粒径和形貌。

纳米氧化锌介绍与应用纳米氧化锌(ZnO)粒径介于1-100 nm之间，是一种面向21世纪的新型高功能精细无机产品，表现出许多特殊的性质，如非迁移性、荧光性、压电性、吸收和散射紫外线能力等，利用其在光、电、磁、敏感等方面的奇妙性能，可制造气体传感器、荧光体、变阻器、紫外线遮蔽材料、图像记录材料、压电材料、压敏电阻、高效催化剂、磁性材料和塑料薄膜等。

概述中文名：纳米氧化锌英文名：Zinc oxide，nanometer 别名：纳米锌白；Zinc White nanometer CAS RN.：1314-13-2 分子式：ZnO 分子量：81.37形态纳米氧化锌是一种多功能性的新型无机材料，其颗粒大小约在1～100纳米。

由于晶粒的细微化，其表面电子结构和晶体结构发生变化，产生了宏观物体所不具有的表面效应、体积效应、量子尺寸效应和宏观隧道效应以及高透明度、高分散性等特点。

近年来发现它在催化、光学、磁学、力学等方面展现出许多特殊功能，使其在陶瓷、化工、电子、光学、生物、医药等许多领域有重要的应用价值，具有普通氧化锌所无法比较的特殊性和用途。

纳米氧化锌在纺织领域可用于紫外光遮蔽材料、抗菌剂、荧光材料、光催化材料等。

由于纳米氧化锌一系列的优异性和十分诱人的应用前景，因此研发纳米氧化锌已成为许多科技人员关注的焦点。

纳米氧化锌金属氧化物粉末如氧化锌、二氧化钛、二氧化硅、三氧化二铝及氧化镁等，将这些粉末制成纳米级时，由于微粒之尺寸与光波相当或更小时，由于尺寸效应导致使导带及价带的间隔增加，故光吸收显著增强。

各种粉末对光线的遮蔽及反射效率有不同的差异。

以氧化锌及二氧化钛比较时，波长小于350纳米（UVB）时，两者遮蔽效率相近，但是在350～400nm（UVA）时，氧化锌的遮蔽效率明显高于二氧化钛。

同时氧化锌（n=1.9）的折射率小于二氧化钛（n=2.6），对光的漫反射率较低，使得纤维透明度较高且利于纺织品染整。

纳米氧化锌还可用来制造远红外线反射纤维的材料，俗称远红外陶瓷粉。

纳米氧化锌性能表征与改性性能表征纳米级氧化锌的突出特点在于产品粒子为纳米级，同时具有纳米材料和传统氧化锌的双重特性。

与传统氧化锌产品相比，其比表面积大、化学活性高，产品细度、化学纯度和粒子形状可以根据需要进行调整，并且具有光化学效应和较好的遮蔽紫外线性能，其紫外线遮蔽率高达98%；同时，它还具有抗菌抑菌、祛味防酶等一系列独特性能。

清华大学分析测试中心用透射电镜对产品进行了分析，纳米氧化锌粒子为球形，粒径分布均匀，平均粒径20~30纳米，所有粒子的粒径均在50纳米以下。

经比表面及孔径测定仪测试，纳米氧化锌粉体的BET比表面积在35㎡/g以上。

此外，通过调整制备工艺参数，还可以生产出棒状纳米氧化锌。

本产品经中国科学院微生物研究所检测鉴定，结果表明，在丰富细菌培养基中，加入0.5%~1%的纳米氧化锌，可有效抑制大肠杆菌的生长，抑菌率达99.9%以上。

表面改性由于纳米氧化锌具有比表面积大和比表面能大等特点，自身易团聚；另一方面，纳米氧化锌表面极性较强，在有机介质中不易均匀分散，这就极大地限制了其纳米效应的发挥。

因此对纳米氧化锌粉体进行分散和表面改性成为纳米材料在基体中应用前必要的处理手段。

纳米氧化锌比表面积研究和相关数据报告中，只有采用BET方法检测出来的结果才是真实可靠的，因为国内外制定出来的比表面积测定标准都是以BET测试方法为基础的，请参考（GB.T 19587-2004）-气体吸附BET原理测定固态物质比表面积的方法。

比表面积测试有专用的比表面积测试仪，国内比较成熟的是动态氮吸附法。

所谓纳米分散是指采用各种原理、方法和手段在特定的液体介质（如水）中，将干燥纳米粒子构成的各种形态的团聚体还原成一次粒子并使其稳定、均匀分布于介质中的技术。

纳米粉体的表面改性则是在纳米分散技术基础上的扩展和延伸，即根据应用场合的需要，在已分散的纳米粒子表面包覆一层适当物质的薄膜或使纳米粒子分散在某种可溶性固相载体中。

经过表面改性的纳米干粉体，其吸附、润湿、分散等一系列表面性质都会发生变化，一般可以自动或极易分散在特定的介质中，因此使用非常方便。

纳米氧化锌材料本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March纳米氧化锌材料研究现状[摘要]总之，纳米ZnO作为一种新型无机功能材料，从它的许多独特的用途可发现其在日常生活和科研领域具有广阔的市场和诱人的应用前景。

随着研究的不断深入与问题的解决，将有更多的优异性能将会被发现。

同时更为廉价的工业化生产方法也将会成为现实，纳米ZnO材料将凭借其独特的性能进入我们的日常生活。

随着科技的发展，相信纳米ZnO材料的性能及应用将会得到更大的提高和普及，并在新能源、环保、信息科学技术、生物医学、安全、国防等领域发挥重要的作用。

[关键词]纳米ZnO; 表面效应; 溶胶-凝胶法;纳米复合材料一、纳米氧化锌体的制备目前，制备纳米氧化锌的方法很多，归纳起来有属于液相法的沉淀法、溶胶-凝胶法、水热法、溶剂热法等，也有属于气相法的化学气相反应法等，而固相法在纳米氧化锌的制备领域则较少见。

a、沉淀法沉淀法是指使用某些沉淀剂如OH-、CO32-、C2O42-等，或在一定的温度下使溶液发生水解反应，从而析出产物，洗涤后得到产品[2]。

沉淀法一般有分为均匀沉淀法、络合沉淀法、共沉淀法等。

均匀沉淀法工艺成本低、工艺简单，为研究纳米氧化锌结构与性能及应用之间的关系提供了方便。

曾宪华[3]等人以常见且廉价的六水硝酸锌和氢氧化钠为以甲醇溶液作为溶剂在常温常压条件下，用均匀沉淀法直接制备了平均粒径为11 nm的纳米氧化锌粉体。

以下是他们的用共沉淀法制备的纳米ZnO 的扫描电子显微镜（SEM）照片。

络合沉淀法，制备的纳米Zn0不团聚，分散性好，粒径均匀。

李冬梅[4]等人采用络合沉淀法制备了粉体平均粒径52 nm，分散性好的纳米氧化锌粉体，并对产品结构性能进行了表征。

所得ZnO粉体平均粒径48 nm．分散性好，收率高。

共沉淀法是将含两种或两种以上的阳离子加入到沉淀剂中，使所有的离子同时完全沉淀。

纳米粒子表面改性摘要：本文介绍了纳米粒子的表面改性原理，对几种纳米粒子ZnO纳米粒子、Fe3O4纳米粒子、SiO2纳米粒子的表面改性方法进行了总结。

关键字：纳米材料；表面改性剂；改性机理1 前言在制备纳米材料的过程中，由于纳米粒子比表面积大，表面能高，纳米粒子很容易团聚；另一方面，纳米粒子与表面能比较低的基体的亲和性差，二者在相互混合时不能相溶，导致界面出现空隙，存在相分离现象。

只有对纳米粒子在材料中的团聚问题解决得好，纳米粒子的特殊效应才会在材料中得到很好的体现，最终使材料的力学、光学、热学等方面的性能都有较大的提高[1]。

所谓纳米粒子的表面改性就是让纳米粒子表面与表面改性剂发生作用，以改善纳米粒子表面的可润湿性，增强纳米粒子在介质中的界面形容性，使纳米粒子容易在有机化合物或是水中分散。

选用特殊的表面改性剂可以使纳米粒子获得特殊的性质。

2 表面改性剂表面改性剂可以是无机化合物，比如通常采用Al2O3，SiO2，ZnO作为改性剂对纳米TiO2进行表面改性。

经过处理后的锐钛矿型TiO2具有较强的紫外吸收能力，可安全地应用到化妆品、造纸、涂料等领域。

用氟化物改性α-Al2O3，可制得分散均匀、平均粒径<50nm的氧化铝粉。

也可以是有机化合物，特别是聚合物。

实际上有机化合物是主要的纳米粒子改性剂。

上面提到在溶胶-凝胶法制备纳米SiO2过程中，用聚合物为表面活性剂对粒子进行改性的过程。

实际上，聚合物对纳米粒子表面改性就是以聚合物网络稳定纳米粒子。

在聚合物网络中引入羧基盐、磺酸盐等，经硫化氢气流处理成硫化物纳米粒子，粒径平均仅几个纳米，受聚合物网络的立体保护作用，提高了纳米粒子的稳定性，实现了纳米粒子特殊性质的微观调控，聚合物优异的光学性质及易加加工性，为纳米粒子的成型加工提供了良好的载体。

表面改性剂还可以是另外的纳米粒子。

纳米粒子对纳米粒子的改性实际就是利用纳米粒子间的复合来提高被处理的纳米粒子的某些性能。

纳米氧化锌晶体概述作者姓名：00班级：00学号：*********联系方式：000000000000****************纳米氧化锌晶体概述钱学森91 马博摘要：纳米氧化锌是一种具有特异性能并且用途广泛的新材料，同时也是一种重要的基础化工原料。

本文首先介绍了纳米氧化锌晶体的基本物理和化学性质，基于这些性质，进一步阐述了纳米氧化锌在各个行业的应用。

其次，本文对纳米氧化锌的制备方法进行了较为详细和系统的介绍。

于此同时，为了对纳米氧化锌的性质进行改进，以扩大其应用领域，最后，我们又对纳米氧化锌的表面改型进行了较为深入地分析。

关键词：纳米ZnO；性质；应用；制备；改性目录1 纳米氧化性概述 (5)1.1氧化锌的基本性质 (5)1.2氧化锌晶体的结构 (5)1.3纳米氧化锌的基本性能[3] (5)1.3.1表面效应 (5)1.3.2体积效应 (5)1.3.3量子尺寸效应 (6)1.3.4宏观量子隧道效应 (6)2 纳米氧化锌的应用 (6)2.1纳米氧化锌在橡胶轮胎中的应用[6] (6)2.2纳米氧化锌在陶瓷中的应用[8] (6)2.3纳米氧化锌在防晒化妆品中的应用 (6)2.4纳米氧化锌在油漆涂料中的应用 (7)2.5纳米氧化锌在纺织中的应用 (7)2.6纳米氧化锌在催化剂和光催化剂中的应用 (7)2.7纳米氧化锌在磁性材料中的应用[5] (7)2.8作为填充剂的应用 (8)3 纳米氧化锌的制备方法 (8)3.1固相法 (8)3.1.1燃烧法[14] (8)3.1.2固相合成法[14] (8)3.2液相法 (8)3.2.1直接沉淀法 (8)3.2.2均匀沉淀法[16] (9)3.2.3并流沉淀法[17] (9)3.2.4溶胶-凝胶法[18] (9)3.2.5水热合成法[19] (10)3.2.6微乳液法[20] (10)3.3气相法[21,22] (10)3.3.1激光诱导气相沉积法 (10)3.3.2气相反应合成法 (10)3.3.3喷雾热解法 (10)3.3.4化学气相氧化法 (10)4 纳米氧化锌的表面改性 (11)4.1表面物理修饰法 (11)4.1.1表面活性剂法[24] (11)4.1.2表面沉积法 (11)4.2表面化学修饰法 (11)4.2.1酯化反应法[27] (11)4.2.2 偶联剂法[24] (11)4.2.3表面接枝改性法[28] (12)4.2.4 机械化学修饰[29] (12)4.2.5外层膜修饰 (12)4.2.6 高能量表面修饰 (12)4.2.7其它方法[30] (13)1 纳米氧化性概述1.1 氧化锌的基本性质氧化锌，俗称锌白，属六方晶系纤锌矿结构，白色或浅黄色晶体或粉末，无毒，无臭，系两性氧化物，不溶于水和乙醇，溶解于强酸和强碱，在空气中能吸收二氧化碳和水[1]。

纳米氧化锌表面改性研究作者：徐随春胡雪梅王毅博赵春宝来源：《科技视界》2015年第12期【摘要】采用硅烷偶联剂KH570对纳米氧化锌进行表面改性，通过红外光谱分析（FT-IR）和热重分析（TGA）对改性纳米氧化锌进行了结构表征。

结果表明，KH-570分子已成功包覆于纳米氧化锌粒子表面。

【关键词】纳米氧化锌；表面改性；硅烷偶联剂纳米氧化锌具有优异的化学稳定性、较低的介电常数以及良好的光电特性，已广泛地应用于聚合物改性方面[1]。

但由于纳米氧化锌颗粒的表面能比较高，极容易团聚，直接加入到聚合物基体中难以均匀分散，也就无法达到预期的改性效果。

因此，对纳米氧化锌进行表面改性已成为其在聚合物中广泛应用的关键因素。

目前，纳米氧化锌表面改性方法较多，其中采用硅烷偶联剂、钛酸酯偶联剂、或有机高分子等物质对纳米粒子进行表面包覆是一种行之有效的手段[2-5]。

本文采用硅烷偶联剂KH-570对纳米氧化锌进行改性，通过红外光谱和热重分析对改性纳米氧化锌进行了结构表征。

1 实验部分1.1 实验原料纳米氧化锌（Nano-ZnO），平均粒径50nm，南京海泰纳米材料有限公司；硅烷偶联剂KH-570（γ-甲基丙烯酰氧基丙基三乙氧基硅烷），南京能德化工有限公司；无水乙醇，分析纯，南京化学试剂有限公司。

1.2 纳米氧化锌表面改性配制600ml乙醇水溶液（二者体积比为3：1），加入适量的硅烷偶联剂KH-570（加入量为氧化锌质量的5%），磁力搅拌30min后加入40g纳米氧化锌，继续磁力搅拌20min，然后超声分散30min。

将上述乙醇分散液放入油浴中85℃回流2h，反应结束后经冷却、乙醇和蒸馏水分别洗涤2次，100℃真空干燥8小时，研磨后待用。

1.3 改性纳米氧化锌的表征采用BRUKER TENSOR 27型红外光谱仪（德国布鲁克公司）对氧化锌晶须改性前后的表面结构进行分析。

通过瑞士METTLER TOLEDO TGA/SDTA 851e热重分析仪研究复合材料的热稳定性，氮气气氛，升温速率20℃/min。

实验报告纳米氧化锌的制备一、实验目的：1、了解纳米ZnO的性质及应用。

2、掌握制备纳米ZnO的原理和方法，并比较不同方法的优缺点。

3、掌握检验纳米ZnO光催化性能的一般方法。

4、查阅资料，计算产品的利润。

二、纳米ZnO的性质：纳米级ZnO同时具有纳米材料和传统ZnO的双重特性。

与传统ZnO产品相比，其比表面积大、化学活性高，产品细度、化学纯度和粒子形状可以根据需要进行调整，并且具有光化学效应和较好的遮蔽紫外线性能，其紫外线遮蔽率高达98%。

同时，它还具有抗菌抑菌、祛味防酶等一系列独特性能。

纳米ZnO粒子为球形，粒径分布均匀，平均粒径20~30纳米，所有粒子的粒径均在50纳米以下。

纳米ZnO粉体的BET比表面积在35m2/g以上。

由于纳米ZnO具有比表面积大和比表面能大等特点，自身易团聚；另一方面，纳米ZnO表面极性较强，在有机介质中不易均匀分散，这就极大地限制了其纳米效应的发挥。

因此对纳米ZnO粉体进行分散和表面改性成为纳米材料在基体中应用前必要的处理手段。

三、实验原理：制备纳米ZnO的方法有很多。

按物质的原始状态分为固相法、液相法、气相法3类。

固相法包括沉淀法；气相法包括化学气相沉积法、气相反应合成法、化学气相氧化法、喷雾热分解法； 3液相法包括溶胶—凝胶法、微乳液法、水解加热法、水热法等。

本次试验采用沉淀法制备纳米ZnO。

本实验以锌焙砂（主要成分为氧化锌、锌并含有少量铁、铜、铅镍、镉等杂质，杂志均以氧化物形式存在）和硫酸为主要原料，制备七水硫酸锌，以碳酸氢铵为沉淀剂，采用碱式碳酸锌分解法制备活性氧化锌。

四、实验仪器与试剂：仪器：分析天平、托盘天平、温度计、蒸发皿、胶头滴管、马弗炉、烧杯、量筒、玻璃棒、恒温水浴锅、布氏漏斗、抽滤机、坩埚、研磨、200目筛子、石棉网、药匙、锥形瓶、洗瓶、滤纸、真空泵、PH试纸。

试剂：锌焙砂、去离子水、3mol/l硫酸溶液、碳酸氢铵、0.1mol/l高锰酸钾溶液、锌粉、氧化锌、二氧化钛粉、碳酸钙、滑石粉、凡士林、0.05mol/lAgNO溶液、水合肼。
