电弧及灭弧装置.

《电力机车电器》题库第二章电弧及灭弧装置一、填空题1、带电粒子从电弧区转移到周围介质中去的现象称为（扩散）。

2、热辐射是发热体的热量以（电磁波）形式传播能量的过程。

3、交流电器设备的发热主要由( 导体和线圈的)损耗、( 铁心的)损耗和( 触头的)损耗引起。

4、在放电间隙中，同时存在着两种过程：（游离）和（消游离），它们是矛盾的统一体。

5、按照电流性质电弧可分为（直流电弧）和（交流电弧）。

6、电器在工作过程中，产生多种损耗，其中主要的损耗有（铜损耗）、（铁损耗），高压电器还要考虑（介质损耗）。

二、判断题1、金属栅片灭弧装置在交流中的应用比直流电器中的应用更为广泛。

（√）2、交流电弧比直流电弧容易熄灭。

（√）3、利用回路电动力拉长电弧时，电流越小越好。

（×）4、电弧属于气体放电的一种形式。

（√）5、直流电弧熄灭的原理是过零熄灭。

（×）三、选择题1、电弧的（B ）区是电弧中温度最高、亮度最强的区域。

A、近阴极区B、弧柱区C近阳极区2、拉开刀开关时使电弧拉长属于（A ）A、机械力拉长B、电动力拉长C、磁吹灭弧3、交流电弧主要采用（ B ）来灭弧。

A、磁吹灭弧B、金属栅片灭弧C、真空灭弧4、磁吹灭弧是利用了（A ）方法来灭弧的？A、拉长电弧B、灭弧罩灭弧C、真空灭弧D、金属栅片灭弧四、简答题1、什么是电动力？触头电动力是怎样引起的？载流导体处在磁场中会受到力的作用，载流导体间相互也会受到力的作用，这种力称为电动力。

触头闭合通过电流时，在触头间有电动力存在。

这是因为触头表面不管加工怎样平整，从微观上看仍然是凹凸不平的。

由于接触面积远小于触头表面积，电流线在接触点处产生收缩，由此而引起触头间的电动斥力。

2、交流电磁铁吸合不好且有噪声，试分析原因。

在电磁铁工作过程中，决定其能否将衔铁吸合的是平均吸力的大小，即通常所说的交流电磁铁吸力。

由于单相交变磁通所产生的吸力在每一周期内有两次经过零点，所以在工频电路上，每秒钟内有100次经过零点。

电弧熄灭的方法
1.断开电路：当发生电弧时，可以通过切断电路来熄灭电弧。

这可以通过在电路中断开开关，或者通过使用断路器、熔断器等设备来实现。

2.增加电阻：通过增加电路中的电阻，可以减小电流流过电弧的能量，从而使电弧逐渐减弱并熄灭。

这可以通过在电路中添加电阻器或者电感等元件来实现。

3.使用灭弧装置：灭弧装置是专门用于熄灭电弧的设备。

灭弧装置可以通过迅速加大电弧上的电阻来消耗电弧能量，或者通过将电弧切割成较小的段来减小电弧能量，从而熄灭电弧。

4.使用灭弧剂：灭弧剂是一种可以用于熄灭电弧的特殊物质。

灭弧剂可以快速冷却电弧，并形成绝缘层，从而熄灭电弧。

灭弧剂可以通过洒在电弧上，或者通过喷洒、注入等方式应用到电弧区域。

请注意，在进行上述操作时，应当采取相应的安全措施，并确保操作人员具备相应的专业知识和技能。

灭弧方法及装置
灭弧方法是指在高压电气设备中通过引入一定的介质（如空气、氮气、SF6气体等）使电流停止流动，以避免电弧的产生和发展。

灭弧装置用于
实现灭弧方法，其主要部件包括灭弧室、动触头、固定触头、弹簧机构、
柜体和操作机构等。

灭弧装置的分类：
1.气体灭弧装置：主要包括膜式、喷嘴式和壳式等；
2.开关管灭弧装置：主要包括磁控管式和电真空式等；
3.固体灭弧装置：主要包括陶瓷灭弧室、聚四氟乙烯灭弧室和纳米陶
瓷灭弧室等。

灭弧方法和装置的应用：
1.用于隔离开关、断路器、接触器等高压电器设备中，以保障设备的
安全运行；
2.用于输电、配电和变电设施等电力系统中，以防止设备短路、过载
等故障，有效改善电网可靠性；
3.用于工业、矿山和冶金等领域中，以保护电力设备和提高生产效率。

开关电器典型灭弧装置的工作原理开关电器是现代电力系统中常见的重要设备，用于控制和保护电路的正常运行。

然而，当开关电器断开电路时，由于电流的存在，会产生电弧。

电弧是一种高温、高能量的放电现象，可能导致开关电器和周围设备的损坏，甚至引发火灾。

为了解决这一问题，开关电器通常配备了灭弧装置，用于有效地灭除电弧。

本文将介绍几种典型的灭弧装置，并详细阐述它们的工作原理。

1.磁场励磁式灭弧装置磁场励磁式灭弧装置是早期开关电器常用的一种灭弧装置。

其工作原理基于利用磁场力使电弧受到扰动和削弱，最终断开电路。

该装置由励磁线圈和灭弧室组成。

当电流突然改变时，励磁线圈产生瞬时磁场，使电弧受到力的作用被迫向上或向下偏离电弧通道，产生较大的接触电阻。

随着电弧接触电阻的增加，电流逐渐减小，直到达到灭弧的程度，电弧熄灭，断开电路。

2.气体灭弧装置气体灭弧装置是当前开关电器中常用的一种灭弧装置。

常见的气体灭弧装置有二氧化硫灭弧室和空气灭弧室等。

其工作原理都是基于将电弧引导到灭弧室中，通过气体的快速喷射和冷却来灭除电弧。

当电弧产生时，灭弧室内的气流会迅速形成一个狭窄的通道，将电弧束约束在其中。

气体喷射的速度和方向可以使电弧冷却和消散，从而使电弧的能量逐渐减小，最终使电弧熄灭。

3.油膜灭弧装置油膜灭弧装置是一种利用油膜扩散和冷却电弧的灭弧装置。

常见的油膜灭弧装置有油膜式断路器等。

其工作原理是通过在电弧通道上形成一层均匀的油膜，使电弧受到冷却和扩散。

电弧通道中的电流和电弧能量会将润滑油加热并将其蒸发，蒸汽进一步冷却和吸收电弧能量，使电弧迅速衰减。

油膜的扩散和吸热过程使电弧通道的电阻迅速增加，从而阻止了电流的进一步流动，实现了灭弧的效果。

4.固体灭弧装置固体灭弧装置是一种利用特殊的材料来抑制电弧的灭弧装置。

常见的固体灭弧装置有石英灭弧室和陶瓷灭弧室等。

其工作原理是电弧通过灭弧室时，固体材料产生的热量和气体使电弧温度骤然升高，从而使电弧失去能量。

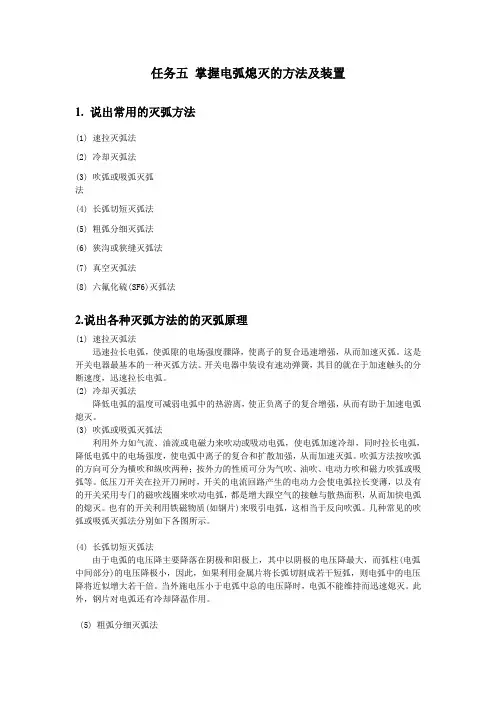

任务五掌握电弧熄灭的方法及装置1.说出常用的灭弧方法(1) 速拉灭弧法(2) 冷却灭弧法(3) 吹弧或吸弧灭弧法(4) 长弧切短灭弧法(5) 粗弧分细灭弧法(6) 狭沟或狭缝灭弧法(7) 真空灭弧法(8) 六氟化硫(SF6)灭弧法2.说出各种灭弧方法的的灭弧原理(1) 速拉灭弧法迅速拉长电弧，使弧隙的电场强度骤降，使离子的复合迅速增强，从而加速灭弧。

这是开关电器最基本的一种灭弧方法。

开关电器中装设有速动弹簧，其目的就在于加速触头的分断速度，迅速拉长电弧。

(2) 冷却灭弧法降低电弧的温度可减弱电弧中的热游离，使正负离子的复合增强，从而有助于加速电弧熄灭。

(3) 吹弧或吸弧灭弧法利用外力如气流、油流或电磁力来吹动或吸动电弧，使电弧加速冷却，同时拉长电弧，降低电弧中的电场强度，使电弧中离子的复合和扩散加强，从而加速灭弧。

吹弧方法按吹弧的方向可分为横吹和纵吹两种；按外力的性质可分为气吹、油吹、电动力吹和磁力吹弧或吸弧等。

低压刀开关在拉开刀闸时，开关的电流回路产生的电动力会使电弧拉长变薄，以及有的开关采用专门的磁吹线圈来吹动电弧，都是增大跟空气的接触与散热面积，从而加快电弧的熄灭。

也有的开关利用铁磁物质(如钢片)来吸引电弧，这相当于反向吹弧。

几种常见的吹弧或吸弧灭弧法分别如下各图所示。

(4) 长弧切短灭弧法由于电弧的电压降主要降落在阴极和阳极上，其中以阴极的电压降最大，而弧柱(电弧中间部分)的电压降极小，因此，如果利用金属片将长弧切割成若干短弧，则电弧中的电压降将近似增大若干倍。

当外施电压小于电弧中总的电压降时，电弧不能维持而迅速熄灭。

此外，钢片对电弧还有冷却降温作用。

(5) 粗弧分细灭弧法将粗大的电弧分散成若干平行的细小电弧，使电弧与周围介质的接触面增大，改善电弧的散热条件，降低电弧的温度，从而使电弧中离子的复合和扩散都得到增强，加速电弧的熄灭。

(6) 狭沟或狭缝灭弧法使电弧在固体介质所形成的狭沟中燃烧，这样电弧的冷却条件得到了改善，从而使去游离增强，同时固体介质表面的复合也比较强烈，有利于加速灭弧。

灭弧方法及装置范文一、灭弧方法：1.自动化灭弧方法：自动化灭弧方法通过电力系统中的保护装置，根据电流大小和故障类型等信息，自动选择合适的断路器和灭弧装置进行操作。

一般采用的自动化灭弧方法有阻性灭弧和非阻性灭弧。

阻性灭弧是利用阻抗来限制电流的增长，使电弧能够自行熄灭。

阻性灭弧通常用于小电流和小容量的断路器中。

非阻性灭弧则是通过在电弧路径上引入短路或降低电弧阻抗，以达到短时间内将电弧灭掉的目的。

非阻性灭弧通常用于大电流和大容量的断路器中。

2.人工灭弧方法：(1)用水灭弧方法：将水注入电器设备中，利用水的介电性质使电弧得到灭弧。

(2)用盐灭弧方法：将含盐水注入电器设备中，利用盐水的导电性质熄灭电弧。

(3)用空气灭弧方法：通过将压缩空气喷射到电弧路径上，将电弧的能量吹散从而灭弧。

这种方法通常用于小型电器设备中。

(4)用灭弧剂灭弧方法：利用特殊的灭弧剂，将其喷射到电弧路径上，使电弧失去能量从而灭弧。

这种方法通常适用于高压和大电流的电器设备。

二、灭弧装置：灭弧装置是实现灭弧操作的设备，根据不同的灭弧方法和应用场景，可以分为多种类型的灭弧装置。

下面将介绍几种常见的灭弧装置：1.断路器：断路器是最常见和常用的灭弧装置之一，它通过自身的结构和设计，在故障发生时迅速打开或切断电路，从而迅速灭掉电弧。

2.熔断器：熔断器是利用熔断元件来达到灭弧的目的，当电流超过熔断元件的额定电流时，熔断元件熔断，切断电路，实现灭弧操作。

3.熔断开关：熔断开关是一种结合了熔断器和开关的装置，它既可以像熔断器一样灭弧，又可以像开关一样迅速切断电路。

4.灭弧室：灭弧室是一种封闭的装置，用于容纳和灭弧电弧。

当电弧产生时，灭弧室通过引入特殊的灭弧介质，如油或气体，将电弧熄灭。

总结：灭弧方法和装置在电力系统的安全运行中起着重要作用。

不同的灭弧方法和装置在不同的应用场景下有各自的优点和适用性，选择合适的灭弧方法和装置对于保护电力设备和系统的安全运行至关重要。

灭弧装置原理
灭弧装置是一种用于控制电弧的装置，常用于高压电力系统中。

其原理是在电路中加入电感和电容，通过电感储存电能，电容控制电流，使电弧能够被迅速熄灭，保护系统的安全运行。

在高压开关中，当电流达到一定值时，电极之间会产生电弧。

电弧会造成能量损失和设备损坏，并对工作环境和人员造成安全威胁。

因此，需要采取措施来控制电弧的产生和发展。

灭弧装置可分为机械式和电磁式两种。

机械式灭弧装置通过机械运动将电极分开，使电弧断开。

电磁式灭弧装置则采用电感和电容的原理，将电弧能量收集起来，然后迅速熄灭电弧。

电磁式灭弧装置的电感和电容组成了一个LC电路。

当电流产生电弧时，电感会储存电能，电容则会控制电流。

当电弧在电路中传播时，电感会将电弧能量储存起来，直到电弧传播到一定程度时，电弧能量达到最大值，电容就会将储存的电能释放出来，形成一个反向电流，使得电弧迅速熄灭。

总之，灭弧装置是一种可靠的控制电弧的装置，其原理基于电感和电容。

适当使用灭弧装置可以有效保护电力系统的安全运行。

- 1 -。

灭弧装置的构成灭弧装置是一种用于控制和消除高压电力系统中产生的电弧现象的设备。

电弧是指电流在两个电极之间发生的放电现象，会导致电力系统的故障和事故。

灭弧装置的构成主要包括灭弧室、灭弧室密封装置、灭弧介质、灭弧室壳体、灭弧室排气装置等。

灭弧室是灭弧装置的核心部件，用于容纳电弧和消耗电弧能量。

灭弧室通常由导电材料制成，具有良好的导电性能和耐高温性能。

灭弧室内部的电弧会在短时间内吸收大量能量，使电弧能量迅速减小，从而达到灭弧的效果。

为了保证灭弧室内的电弧不对外泄漏，灭弧装置还需要配备灭弧室密封装置。

灭弧室密封装置通常由绝缘材料制成，能够有效地隔离灭弧室和外部环境。

该密封装置能够防止灭弧室内的气体泄漏，并保持灭弧室内的高真空状态，以提高灭弧效果。

灭弧介质是灭弧装置的另一个重要组成部分，用于提供灭弧室内的绝缘性能和冷却效果。

常用的灭弧介质有空气、油、SF6等。

空气灭弧介质是最常见的一种，它具有良好的绝缘性能和冷却效果，并且对环境友好。

油灭弧介质具有良好的绝缘性能和自灭弧能力，但需要定期更换。

SF6灭弧介质具有优异的绝缘性能和自灭弧能力，但对环境有一定的污染。

灭弧室壳体是灭弧装置的外部保护结构，通常由金属材料制成，能够有效地防止灭弧室内的电弧和高温气体对外部环境的影响。

灭弧室壳体还具有良好的导热性能，能够快速散热，保持灭弧室内的温度稳定。

为了排除灭弧室内的气体和热量，灭弧装置还需要配备排气装置。

排气装置通常包括排气阀和排气管道，能够将灭弧室内的气体和热量引出，以保持灭弧室内的高真空状态和适宜的温度。

灭弧装置的构成包括灭弧室、灭弧室密封装置、灭弧介质、灭弧室壳体和排气装置等。

这些部件相互协作，能够有效地控制和消除高压电力系统中产生的电弧现象，保障电力系统的正常运行和安全稳定。

在电力系统中广泛应用的灭弧装置，为电力行业的发展和电力设备的安全运行提供了重要保障。

灭弧的方法与途径灭弧是指通过合适的方法和途径来消除电路中产生的电弧现象。

电弧是由电流突然中断或电压突变引起的一种放电现象，会产生高温、大气压力和电磁波等危害。

为了保证电气设备的安全运行，需要采取相应的措施来防止和灭除电弧。

本文将介绍一些常见的灭弧方法和途径。

一、灭弧方法1. 使用灭弧装置：灭弧装置是一种专门用于消除电弧的设备，可通过快速切断电流或提供额外的能量来灭除电弧。

常见的灭弧装置包括灭弧继电器、灭弧线圈和灭弧柜等。

这些装置在电路中起到了保护作用，能够在电弧产生后迅速切断电路，防止火灾和设备损坏。

2. 使用灭弧剂：灭弧剂是一种特殊的化学物质，能够迅速将电弧熄灭。

常见的灭弧剂包括硼酸盐、氟化合物和二氧化碳等。

在电弧发生时，将灭弧剂喷洒到电弧区域，可以迅速吸收和消耗电弧的能量，使其熄灭。

3. 使用灭弧设备：灭弧设备是一种专门设计用于灭除电弧的设备，可以通过控制电弧的电流、电压和时间等参数来达到灭弧的目的。

常见的灭弧设备包括灭弧电阻、灭弧电容和灭弧电感等。

这些设备能够有效地控制电弧的产生和扩散，保证电路的安全运行。

二、灭弧途径1. 增加电路的短路电流：短路电流是指在电路中发生故障时，电流通过故障点形成的短路路径。

增加电路的短路电流可以有效地灭弧，因为较大的电流能够产生更多的能量，迅速将电弧熄灭。

常见的方法包括增加电源容量、降低电阻和增加电流限制器等。

2. 提高电路的耐电弧能力：耐电弧能力是指电路在电弧发生时能够承受的电能大小。

提高电路的耐电弧能力可以延缓电弧的形成和扩散，从而减少电弧的危害。

常见的方法包括增加电缆的绝缘层厚度、使用耐电弧材料和改善接地系统等。

3. 优化电路的设计：合理的电路设计可以减少电弧的产生和扩散，从而达到灭弧的目的。

常见的优化方法包括合理选择电器元件、减少电路的长度和提高电路的接地质量等。

此外，还可以采用分段控制、局部灭弧和限制电弧能量等措施，进一步提高电路的安全性。

灭弧的方法和途径多种多样，可以根据具体情况选择合适的措施。
