开关电器典型灭弧装置的工作原理开关电器作为现代电力系统中不可或缺的设备，在电力传输、配电和控制等方面扮演着重要的角色。
然而，在开关电器操作过程中，由于电流突然中断导致的电弧现象给电气设备和人身安全带来了巨大威胁。
为了解决这一问题，开关电器通常配备典型的灭弧装置，本文将介绍几种常见的灭弧装置及其工作原理。
一、消弧室消弧室是一种常见的灭弧装置，其结构特点在于采用开合时间大于或等于交流电流的零电压时长的方式实现电流零交流时消弧。
消弧室通常由两个可移动式电极、一定形状的可移动式活动触头和一定的灭弧介质组成。
当开关电器需要切断电流时，电极分开，触头与电极之间产生电弧。
随后，活动触头以合适的速度向电极移动，当电流通过零时，电极再次接近，最终将电弧排除在灭弧室中，从而实现消弧的目的。
二、磁增强器磁增强器是一种常用的灭弧装置，其原理基于磁场的作用。
磁增强器由线圈和磁芯组成，线圈连接在控制回路中。
当开关电器需要断开电流时，线圈中的电流流过，产生磁场。
磁场的作用使得电弧的移动受到约束，由于磁场的强大作用，电弧失去能量，电流被迫中断。
磁增强器通过这种方式有效地灭弧，确保了设备的安全和可靠性。
三、灭弧腔灭弧腔是一种常见的灭弧装置，其工作原理基于高速喷射气流。
灭弧腔通常由喷口、喷嘴和气体压力调节装置组成。
当开关电器需要切断电流时，喷射装置快速喷射高压气流，形成高速气流。
电弧在高速气流的作用下，受到气流的冷却和扩散，导致电弧能量不断减弱，最终熄灭。
灭弧腔通过喷射气流的方式实现灭弧，有效地保护了开关电器和附近设备的安全。
四、真空灭弧室真空灭弧室是一种高效的灭弧装置，其工作原理基于在真空环境中切断电流。
真空灭弧室由真空室、固定触头和活动触头以及灭弧介质组成。
当开关电器需要中断电流时，固定触头和活动触头分离并产生电弧。
在真空环境中，电弧的扩散速度受到限制，由于缺乏物质传递热量，电弧能量迅速耗散，最终中断电流。
真空灭弧室通过创造真空环境实现高效的灭弧效果，广泛应用于高压开关设备中。
开关电器典型灭弧装置的工作原理开关电器典型灭弧装置主要包括灭弧室、灭弧冲击器、灭弧剂和触头等组成。
当高压开关进行断电操作时，由于断开电源电流的存在，会在断口中产生电弧。
电弧是一种具有高温、高能量的气体导体，它的存在会导致电弧残压和电弧残流产生，严重影响开关电器的正常运行。
因此，通过灭弧装置来迅速灭除电弧是很重要的。
灭弧室是灭弧装置的关键组成部分，它是一个密闭的空间，其内的气体是由开关电器冷却系统提供的。
当电弧被引起时，其能量迅速传递到灭弧室中。
灭弧室内的气体经过一个精确设计的通道，使气体得以迅速冷却和扩散，在瞬间将电弧的温度降低到无法维持的程度，从而将电弧熄灭。
灭弧冲击器是灭弧室的核心部分，它通过产生机械冲击来灭除电弧。
灭弧冲击器的工作原理主要有两种方式：压缩气体方式和磁场作用方式。
压缩气体方式中，灭弧冲击器利用高压气体或压缩空气来产生机械冲击，将电弧的能量转化为机械能。
具体而言，当电弧被引起时，压缩气体或气体爆炸会产生冲击波，使电弧受到冲击而熄灭。
这种方式具有动作迅速、可靠性高的特点。
磁场作用方式中，灭弧冲击器利用电磁场的作用来灭除电弧。
具体而言，当电弧被引起时，灭弧冲击器中的线圈会产生磁场，在磁力的作用下，电弧受到磁力的挤压，电弧道被迅速拉长，电弧温度急剧降低，进而熄灭。
这种方式具有无须压缩气体的优点，但需要较大的电流来产生足够强的磁场。
除了灭弧冲击器，灭弧装置中的灭弧剂也起到重要作用。
灭弧剂是一种特殊的介质，能够吸收电弧的能量，并将其转化为其他形式的能量，如光能、声能和热能等。
常用的灭弧剂有光弧熄灭剂、喷雾熄弧剂等。
灭弧剂的作用是在灭弧过程中将电弧的能量迅速消耗掉，从而使电弧迅速熄灭，确保高压开关电器正常断路。
除了上述灭弧装置的主要组成部分外，还有一些辅助设备，如触头等。
触头主要用于控制开关电器的通断操作，通常是由导电材料制成，具有较好的导电性能和机械强度。
通过以上介绍可知，开关电器典型灭弧装置的工作原理是通过将电弧能量迅速转化为其他形式的能量，达到灭除电弧的目的。
开关电器灭弧原理开关电器主要用于控制电力系统中的电流，常用于开断电路中的负载电流。
在开关操作时，由于电流的存在，容易产生电弧，电弧会造成电器设备的损坏和短路等严重后果。
为了有效地避免电弧的产生和减小其对电器设备的危害，开关电器要具备灭弧功能。
灭弧原理主要包括了以下几个方面：1.快速分离快速分离是灭弧过程中的重要步骤，通过迅速分离开关触点，使得电弧路径拉长并被截断，从而有效地控制和消除电弧。
2.电磁吹弧电磁吹弧是一种常用的灭弧原理，通过电磁力将电弧移动到一个特定的区域，使其失去能量进而熄灭。
电磁吹弧装置一般由电磁线圈和吹气装置组成，电磁线圈产生磁场，吹气装置将气流送到电弧区域，通过电磁力和气流的共同作用，将电弧吹灭。
3.喷雾灭弧喷雾灭弧原理是利用高压喷射的液体或气体来吹灭电弧。
当电弧产生时，喷雾装置会将喷雾剂喷射到电弧区域，喷雾剂会瞬间蒸发，生成高压气体或液体冷却电弧，使其熄灭。
4.空气灭弧空气灭弧原理是利用高速流动的空气将电弧吹灭。
当开关触点分离时，电弧产生，同时启动空气灭弧装置，通过高速流动的空气将电弧吹灭。
5.液体灭弧液体灭弧原理是利用液体对电弧进行冷却和吸收能量，使其失去运动能量而熄灭。
液体灭弧主要使用矿油或硅油等绝缘材料进行灭弧。
6.气体灭弧气体灭弧原理是利用高纯度的惰性气体对电弧进行灭弧。
当电弧产生时，气体灭弧装置将惰性气体喷入电弧区域，气体会吸收电弧能量并抑制电弧继续燃烧，从而实现灭弧。
综上所述，灭弧原理主要包括快速分离、电磁吹弧、喷雾灭弧、空气灭弧、液体灭弧和气体灭弧等。
不同的灭弧原理适用于不同的开关电器和工作环境，通过选择合适的灭弧原理可以有效地控制和消除电弧，确保电器设备的安全运行。
电器理论基础（共5篇）以下是网友分享的关于电器理论基础的资料5篇，希望对您有所帮助，就爱阅读感谢您的支持。
《电器理论基础》复习提纲篇一第一章绪论1、什么是电器？答：指定信号和要求自动或手动接通和断开电路/断续或连续地改变电路参数的电气设备对电路或非电对象切换、控制、保护、检测、变换和调节2、电器的分类依据有哪些？答：1）耐压等级2）工作职能3）IEC 标准4）动作方式5）灭弧介质3、典型电器的宏观结构原理？答：1）系统角度2）控制角度4、典型电器的微观结构原理？答：1）断路器（开关柜、自由脱口机构结构）2）接触器（结构、吸反力配合）3) 继电器（返回系数与控制系数）5、电器中主要涉及的理论及其实际意义？答：1）电磁机构理论2）电弧理论3）电接触理论4）发热理论5）电动力理论6、电器技术的发展方向第二章电器的发热理论1、电器在工作时为什么会发热？答：内部能量损耗主要热源2、什么是趋肤效应和临近效应及其衡量标准？与什么有关？答：趋肤效应：感应电动势，涡流场邻近效应：相邻载流导体，电磁场从产生原因推理3、减小铁损的措施有哪些？答：磁通通过铁磁元件涡流80%①②③④⑤4、电器的散热方式？5、热阻如何计算？6、对流的方式? 及其形成原因？答：强制：外部施加作用自由：密度差7、什么是层流和紊流？什么是层流层、紊流层？传导方式如何？答：层流：持续稳定性紊流：紊动变化８、什么是波尔斯满定律？答：黑体发射与接收９、制定电器各部分极限允许温升的依据是什么？答：绝缘性能力学性能工作寿命10、热平衡关系的构成？牛顿公式的结构？答：热力学第一定律11、综合散热系数的主要影响因素？答：电器零部件：热对流、热传导电弧：热对流、热传导、热辐射12、典型电器（变截面导体）的温升分布情况是？答：求解过程分布规律13、温升方式有那些？答：1）升温初始温度变化过程2）冷却14、什么是热时间常数？与什么有关？答：热惯量比热容15、电器的工作制有哪些？温升情况如何？与热时间常数如何？答：1）1小时内的温度变化不超过1度2）未达稳定值周围介质温度3）未达稳定值不下降到周围环境温升16、由什么引出功率过载系数与电流过载系数？不同工作制下的P P 和P i ？什么是通电持续力TD%？答：热惯量热时间常数通电时间18、短路电流通过导体的发热的特点？答：1）通电时间短2）电阻率变化19、什么是电器的热稳定性？影响因数是？答：一定时间短路电流热损伤（与短路情况有关）20、P52-2.3答：短时间，大电流；根据公式，相同。
开关电器典型灭弧装置的工作原理开关电器是现代电力系统中常见的重要设备，用于控制和保护电路的正常运行。
然而，当开关电器断开电路时，由于电流的存在，会产生电弧。
电弧是一种高温、高能量的放电现象，可能导致开关电器和周围设备的损坏，甚至引发火灾。
为了解决这一问题，开关电器通常配备了灭弧装置，用于有效地灭除电弧。
本文将介绍几种典型的灭弧装置，并详细阐述它们的工作原理。
1.磁场励磁式灭弧装置磁场励磁式灭弧装置是早期开关电器常用的一种灭弧装置。
其工作原理基于利用磁场力使电弧受到扰动和削弱，最终断开电路。
该装置由励磁线圈和灭弧室组成。
当电流突然改变时，励磁线圈产生瞬时磁场，使电弧受到力的作用被迫向上或向下偏离电弧通道，产生较大的接触电阻。
随着电弧接触电阻的增加，电流逐渐减小，直到达到灭弧的程度，电弧熄灭，断开电路。
2.气体灭弧装置气体灭弧装置是当前开关电器中常用的一种灭弧装置。
常见的气体灭弧装置有二氧化硫灭弧室和空气灭弧室等。
其工作原理都是基于将电弧引导到灭弧室中，通过气体的快速喷射和冷却来灭除电弧。
当电弧产生时，灭弧室内的气流会迅速形成一个狭窄的通道，将电弧束约束在其中。
气体喷射的速度和方向可以使电弧冷却和消散，从而使电弧的能量逐渐减小，最终使电弧熄灭。
3.油膜灭弧装置油膜灭弧装置是一种利用油膜扩散和冷却电弧的灭弧装置。
常见的油膜灭弧装置有油膜式断路器等。
其工作原理是通过在电弧通道上形成一层均匀的油膜，使电弧受到冷却和扩散。
电弧通道中的电流和电弧能量会将润滑油加热并将其蒸发，蒸汽进一步冷却和吸收电弧能量，使电弧迅速衰减。
油膜的扩散和吸热过程使电弧通道的电阻迅速增加，从而阻止了电流的进一步流动，实现了灭弧的效果。
4.固体灭弧装置固体灭弧装置是一种利用特殊的材料来抑制电弧的灭弧装置。
常见的固体灭弧装置有石英灭弧室和陶瓷灭弧室等。
其工作原理是电弧通过灭弧室时，固体材料产生的热量和气体使电弧温度骤然升高，从而使电弧失去能量。

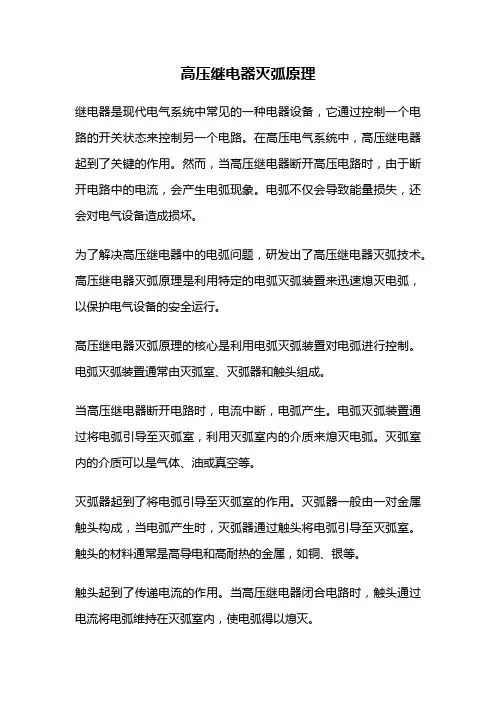

高压继电器灭弧原理继电器是现代电气系统中常见的一种电器设备，它通过控制一个电路的开关状态来控制另一个电路。
在高压电气系统中，高压继电器起到了关键的作用。
然而，当高压继电器断开高压电路时，由于断开电路中的电流，会产生电弧现象。
电弧不仅会导致能量损失，还会对电气设备造成损坏。
为了解决高压继电器中的电弧问题，研发出了高压继电器灭弧技术。
高压继电器灭弧原理是利用特定的电弧灭弧装置来迅速熄灭电弧，以保护电气设备的安全运行。
高压继电器灭弧原理的核心是利用电弧灭弧装置对电弧进行控制。
电弧灭弧装置通常由灭弧室、灭弧器和触头组成。
当高压继电器断开电路时，电流中断，电弧产生。
电弧灭弧装置通过将电弧引导至灭弧室，利用灭弧室内的介质来熄灭电弧。
灭弧室内的介质可以是气体、油或真空等。
灭弧器起到了将电弧引导至灭弧室的作用。
灭弧器一般由一对金属触头构成，当电弧产生时，灭弧器通过触头将电弧引导至灭弧室。
触头的材料通常是高导电和高耐热的金属，如铜、银等。
触头起到了传递电流的作用。
当高压继电器闭合电路时，触头通过电流将电弧维持在灭弧室内，使电弧得以熄灭。
高压继电器灭弧原理的关键在于控制电弧的产生、传导和熄灭过程。
通过合理设计电弧灭弧装置的结构和参数，可以有效实现高压继电器的灭弧功能。
除了电弧灭弧装置的设计，还可以采用其他方式来实现高压继电器的灭弧功能。
例如，利用电磁力来迅速分离触头，断开电路，避免电弧产生。
这种方式被称为磁吹灭弧原理。
高压继电器灭弧原理是通过电弧灭弧装置来控制电弧的产生和熄灭，以保护电气设备的安全运行。
电弧灭弧装置的设计和选择对于高压继电器的性能和可靠性具有重要影响。
通过不断研究和创新，可以进一步提高高压继电器灭弧技术的效果，确保电气设备的安全运行。
现代开关电器采用的灭弧方法
1、拉长电弧：电弧拉长以后，电弧电压将会增大，从而改变电弧的伏安特性。
在直流电弧中，其静伏安特性上移，电弧可以熄灭；在交流电弧中，由于燃弧电压的提高，电弧重燃困难。
2、灭弧罩：灭弧罩是让电弧与固体介质相接触以降低电弧温度，从而加速电弧熄灭的比较常用的装置。
灭弧罩的结构形式多种多样，但其基本构成单元为“缝”。
3、油冷灭弧装置：油冷灭弧是将电弧置于液体介质（一般为变压器油）中，电弧将油气化、分解而形成油气。
油气中主要成分是氢，在油中以气泡的形式包围电弧。
4、气吹灭弧装置：气吹灭弧是利用压缩空气来熄灭电弧的。
压缩空气作用于电弧，可以很好地冷却电弧、提高电弧区的压力、很快带走残余的游离气体，所以有较高的灭弧性能。
5、横向金属栅片灭弧：横向金属栅片又称去离子栅，它利用的是短弧灭弧原理。
它使用磁性材料的金属片置于电弧中，将电弧分成若干短弧，利用交流电弧的近阴极效应和直流电弧的近极压降来达到熄灭电弧的目的。
6、真空灭弧装置：真空灭弧是使触头电弧的产生和熄灭在真空中进行，它是依据零点熄弧原理，以真空为熄弧介质工作的。
7、采用多断口：高压断路器常制成每相有两个或多个串联的断口，使加于每个断口的电压降低，电弧易于熄灭。
8、断路器断口加装并联电阻：在高压大容量断路器中，广泛利用弧隙并联电阻来改善它们的工作条件。
断路器每相假如有两对触头，一对为主触头，另一对为辅助触头，电阻并联在主触头上。
当断路器在合闸位置时，主、辅触头都闭合。
9、采用新介质：利用灭弧性能优越的新介质，例如S六氟化硫断路器等。
开关电器典型灭弧装置的工作原理教学基本内容：➢开关电器典型灭弧装置的工作原理➢提高灭弧装置开断能力的辅助方法概述当电源电压超过数十伏、开断电流在数十安以上时，为减少电弧对触头的烧损和限制电弧扩展的空间，通常需要采取加强灭弧能力的措施，为此而采用的装置称为灭弧装置。
这些灭弧装置的灭弧原理主要有下列十几种：1．简单开断； 2．磁吹线圈；3．纵缝灭弧装置； 4．绝缘栅片灭弧装置；5．金属栅片灭弧装置； 6．固体产气灭弧装置，7．石英砂灭弧装置； 8．变压器油灭弧装置；9．压缩空气灭弧装置； 10．SF6灭弧装置； 11．真空灭弧装置。
此外，为了增加灭弧装置的开断能力，通常可以采用下列辅助方法：1．在弧隙两瑞并联电阻；2. 附加同步开断装置；3．附加晶闸管装置。
上述灭弧装置的灭弧原理是：(1) 在大气中依靠触头分开时的机械拉长，使L增大；(2) 利用流过导电回路或特制线圈的电流在燃弧区产生磁场，使电弧迅速移动和拉长；（3）依靠磁场的作用，将电弧驱入用耐弧材料制成的狭缝中，以加强电弧的冷却和消电离；(4) 用金属板将电弧分隔成许多串联的短弧；(5) 在封闭的灭弧室中，利用电弧自身能量分解固体材料，产生气体，以提高灭弧室中的压力，或者利用产生的气体进行吹弧；(6) 利用电弧自身能量，使变压器油分解成含有大量氢气的气体并建立起很高的压力，再利用此压力推动冷油和气体去吹弧；(7) 利用压缩空气吹弧；(8) 利用SF6气体吹弧；(9) 在高真空中开断触头，利用弧隙中由电极金属蒸汽形成的弧柱在电流过零时迅速扩散的原理进行灭弧；(10) 利用石英砂等固体颗粒介质，限制电弧直径的扩展和加强冷却。
开关电器典型灭弧装置的工作原理一、拉长电弧（1）大气中，利用机械拉长电弧方式的原理与图例。
电弧放长后，电弧电压就增大，其静态伏——安特性向上移动。
如下图示，除依靠触头分开拉长电弧以外，还可依靠导电回路的电流产生的磁场使电弧弯曲来拉长电弧。
前者沿电弧的轴向(亦称切向)拉长电弧，后者是沿着垂直于弧轴的方向(亦称法向)拉长电弧。
依靠拉长电弧使之恰好熄灭的最短长度，称为临界长度，记为L lj。
刀开关拉长电弧的例子。
(2) 利用流过导电回路的特制线圈的电流在燃弧期间产生磁场，使电弧迅速移动和拉长。
下图的b还增加了引弧角。
二、磁吹灭弧：可用于低压直流和交流接触器中。
对后者，为减少涡流损耗和避免由于钢夹板中磁通与电弧电流相位不同而产生反向电动力，铁心2上可开一槽8(如图5-4所示)或者用硅钢片叠成。
当铁心不饱和时，如果磁吹线圈的开断大电流时产生的磁场适当，则在开断小电流时将因电动力过小而引起吹弧困难。
当然，也可以设计成磁吹线圈在开断小电流时产生的磁场适当。
但这样做，一方面将使磁吹线圈的匝数增加，增大了线圈体积和多用有色金属；另一方面将使开断大电流时产生的磁场过强，过强的磁场不仅会使燃弧区扩展过大和容易产生不能允许的过电压，而且因为因为在触头刚分瞬间，触头间形成的熔化金属桥可能被过大的电动力驱赶到接触区以外去，使得触头的电磨损大大增加。
为缓和上述矛盾，可以通过适当选择磁吹线圈的匝数以及铁心和钢夹板的截而积，使得开断小电流时磁场加强，在开断大电流时则由于磁路饱和而磁场不致过强。
这样，电弧所受到的电动力将不再随开断电流成平方倍数地增加。
三、纵缝灭弧装置所谓纵缝就是灭弧室的缝隙方向与电弧的轴线平行。
此灭弧装置的工作原理是利用磁吹线圈产生的磁场将电弧驱入耐弧绝缘材料(石棉、水泥、陶土等)制成的具有纵缝的灭弧室中进行灭弧。
它既可用于熄灭直流电弧，也可用于熄灭交流电弧。
按缝隙的尺寸和形式，它们又分两种，如图5-5所示。
图5-5a 表示一单纵缝灭弧装置的原理结构。
图中，1为用耐弧绝缘材料制成的灭弧室壁，2为磁吹线圈的钢夹板，3为电弧。
通常上部缝宽小于熄灭电弧的直径。
由图5-6可见，当电流增大（横坐标向右）时，纵缝灭弧装置中电弧的“伏—安特性”随电弧电流增加而下降的程度比自由燃弧时的“伏—安特性”下降程度要缓得多；特别当电流很大时，E可以认为是常数。
随着缝宽的减小和电弧横向运动速度的提高，电弧的“伏—安特性”也将升高，这表明灭弧能力也随之增强。
采用多纵缝可以减小电弧进入上部窄缝的阻力，在驱动电弧运动的电磁力给定时，可以采用比单纵缝灭弧室更小的缝隙。
这使灭弧空壁对电弧的冷却和消电离作用更强。
多纵缝灭弧装置广泛用于低压接触器中。
四、绝缘栅片灭弧装置灭弧装置如图5-8所示。
其中，灭弧室l中装有用耐弧绝缘材料制成的几片绝缘栅片2，栅片的边缘和电弧3的轴线垂直。
当开断电流时，在触头4和5之间产生的电弧在导电回路的磁场作用下向上运动。
由于受到绝缘栅片的阻挡，电弧弯曲成如图5-9中A~G曲线所示的形状。
当磁场的方向为垂直于纸面向里时，电弧AB、BC和CD段所受的电动力都使电弧压向绝缘栅片顶部，增大与栅片表面的接触面积，从而加强了电弧的冷却和消电离作用；而DE段所受的电动力使电弧向上拉长，更加深入栅片间隙和增加电弧与绝缘栅片的接被面积。
除此以外，电弧AB段和CD段相互作用产生一相吸电动力、CD段和EF段相互作用产生一相斥电动力，使AB、CD和EF 段压向绝缘册片；CD段和EF段对DE段相互作用也产生一相斥电动力，使DE段向上运动。
这种灭弧装置充分利用了电弧自身磁场产生的电动力。
在电弧进入栅片之后，电弧电压变高。
图5-11表示厚为2mm、片距5mm的平板形栅片的灭弧装置开断350A电流时，介质初始恢复强度U jf0和K jf与n变化的关系是不成比例。
其原因，是电弧进入栅片分成很多短弧后，它们在灭弧室中的运动速度不同、运动方向也不同。
五、金属栅片(又称去离子栅)灭弧装置：这种灭弧装置的原理构造如图5-10 a所示。
灭弧室1内部有许多由厚度为2~3mm钢板冲成的横向栅片2。
栅片外表面镀铜以增大传热能力和防止钢片生锈。
每一栅片冲有三角形的缺口。
栅片缺口错开的作用为减少电弧初始碰到的栅片数，从而减少进入的阻力。
在电弧进入栅片之后，电弧电压变为金属栅片灭弧装置既能用于熄灭直流电弧，也能用于熄灭交流电弧。
当熄灭直流电弧时：图5-11表示厚为2mm、片距5mm的平板形栅片的灭弧装置开断350A电流时，介质初始恢复强度U jf0和K jf与n变化的关系是不成比例。
其原因，是电弧进入栅片分成很多短弧后，它们在灭弧室中的运动速度不同、运动方向也不同。
金属栅片灭弧装置广泛用于低压开关电器中。
其主要缺点是灭弧室除电弧能量损耗之外，还有栅片中电阻、磁滞和涡流引起的损耗。
加之栅片间隙较小，阻碍了热量的散发。
这些都使灭弧室的温度容易升向，从而引起灭弧条件恶化。
因此，这种灭弧装置不适用于过分频繁操作的场所。
六、固体产气灭弧装置某些固体绝缘材料如钢纸(亦称反白)、有机玻璃等，在电弧的高温作用下能迅速气化，产生大量主要成分为氢及其化合物的气体。
利用这些材料的产气性质进行灭弧的灭弧装置称为固体产气灭弧装置。
图5-13是利用串联短弧和高气压两种方式灭弧。
其中，钢纸管在电弧的高温作用下分解，产生气体，使压力提高。
如图5-14所示，灭弧期间管内的压力可达4.8MPa图5-15是利用产气原理提高气压，再利用气压进行灭弧的高压跌落式熔断器熔管的原理结构图。
当短路电流通过时，熔丝3被熔断产生电弧，于是弹簧6长度缩短，电弧被迅速拉长。
同时，电弧的高温使钢纸分解产生大量的气体，管内压力迅速升高，这一压力推动软线5加速向右运动，从而也加速电弧的拉长和压力的升高。
当软线5被推出钢纸管8以后，管内的高压气体向外冲出，进行纵向吹弧，使电弧熄灭。
七、石英砂灭弧装置：利用石英砂限制弧柱的扩展并冷却电弧使之熄灭的装置，叫做石英砂灭弧装置。
当熔片的狭颈熔断、气化形成几个串联的短弧后，这些短弧继续将熔片的狭颈部分气化。
由于熔片气化后让出的空间很小，每一短弧都相当于在石英砂包围的狭缝中燃烧，它因为和石英砂紧密接触而受到强烈冷却。
同时由于熔片4金属从固态变为气态后，体积受局部石英砂的限制不能自由膨胀，于是在燃弧区形成很高的压力，此压力推动弧隙中电离气体迅速向石英砂缝隙中扩散，并在缝隙中受到冷却和消游离，这就大大加强了对弧隙的冷却作用。
石英砂熔断器釆用了多断口串联、提高弧隙中气压以加强电离气体的扩散作用，以及利用狭缝冷却电弧共三种灭弧原理，所以它的灭弧能力强，限流作用非常显著熔管1用瓷制成，2和3分别为端盖和接线板。
当熔片的狭颈熔断、气化形成几个串联的短弧后，这些短弧继续将熔片的狭颈部分气化。
由于熔片气化后让出的空间很小，每一短弧都相当于在石英砂包围的狭缝中燃烧，它因为和石英砂紧密接触而受到强烈冷却。
同时由于熔片4金属从固态变为气态后，体积受局部石英砂的限制不能自由膨胀，于是在燃弧区形成很高的压力，此压力推动弧隙中电离气体迅速向石英砂缝隙中扩散，并在缝隙中受到冷却和消游离，这就大大加强了对弧隙的冷却作用。
石英砂熔断器釆用了多断口串联、提高弧隙中气压以加强电离气体的扩散作用，以及利用狭缝冷却电弧共三种灭弧原理，所以它的灭弧能力强，限流作用非常显著。
八、变压器油灭弧装置1、分类：自能式：利用电弧自身的能量将油蒸发分解而成油气，提高灭弧室中的压力以驱动油或油气进行吹弧。
外能式：利用外界能量(通常是储存在弹簧中的能量)推动活塞，提高灭弧室中的压力以驱动油或油气进行灭弧。
混合式：兼用上述两种能量，提高灭弧室中的压力以驱动油或油气进行吹弧。
2、即使在油中简单地位长电弧，其灭弧能力也比在大气中拉长电弧高得多。
这是因为：(1) 油气的主要成分是氢，它在所有气体中具有最高的导热系数和最小的粘度，这就使弧柱的热量容易散发。
(2) 在电弧的高温作用T，油的气化和分解过程非常剧烈。
油气形成后由于受到周围冷油的阻碍，体积不能迅速膨胀，因而气泡中压力很高，通常可达（0.5~1）MP。
(3) 在熄灭交流电弧过程中，当电流增大时，电弧的功率增大，油气的形成加剧，气泡中油气温度增高和压力上升。
在压力较高的情况下，气泡壁处油的沸点升高，处于过热状态。
当电流减小特则是过零附近时，由于电弧功率减小，油气产生的速度下降，但气泡在压力作用下仍继续膨胀，结果引起气泡中油气的温度和压力迅速降低。
此时气泡壁处油的沸点下降，处于过热状态的油猛烈气化。
由于气泡壁各处油的气化速度不一致，在气泡内就形成了压力差。
此压力差促使油气产生混乱的运动，使刚刚形成的温度较低的油气进入弧柱中，加强了弧柱的冷却．(4) 在某些情况下，还可利用被开断电流产生的电动力使电弧弯曲和靠近气泡壁，加强对弧柱的冷却作用。
按照油或油气与电弧泎用的方式，自能吹弧灭弧装置又可分为横吹，纵吹．纵横吹和环吹四种。
开断电流越大，则单位时间内产生的气体越多，灭弧室内压力越高，吹弧力量越强，于是燃弧时间越短；当开断较小电流时，灭弧室内压力越低，吹弧力量减弱，燃弧时间增长，实际上没有吹弧作用，即相当于在油中简单开断。
