电机与变压器任务6 三相变压器绕组的连接及并联运行

第一章变压器的分类、结构和原理§1—1 变压器的分类和用途一、填空题1.交流，频率2.单相，三相，油浸式，干式3．升压，降压，配电二、判断题（在括号内打“√”或者打“×”）1．× 2．×三、简答题1．答：根据P=UIcosφ，因为功率一定，电压越大，电流就越小，电流小就可以减小输送导线的热损耗。

2．答：按铁心结构形式分，变压器有壳式铁心、心式铁心、C形铁心。

壳式铁心常用于小型变压器、大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。

心式铁心常用于大、中型变压器，高压的电力变压器。

C 形铁心的变压器常用于电子技术中。

§1—2 变压器的结构与冷却方式一、填空题1．绕组，铁心2．变压器的电路部分，一次绕组，二次绕组。

高压绕组，低压绕组。

同心绕组3．主磁通的通道，硅钢片，芯式，壳式，壳式4．对接，叠接5．油箱，储油柜6．油箱盖，输入、输出线，电网7．瓷套，导电杆，绝缘性能，密封性能二、判断题（在括号内打“√”或者打“×”）1．× 2．× 3．√ 4．√5．√三、选择题（将正确答案的序号填入括号内）1．D 2．B 3．A 4．A四、简答题1.答：变压器由变压器绕组和变压器铁心两部分组成。

变压器的绕组是变压器的电路部分，变压器的铁心是主磁通的通道，也是安放绕组的骨架。

2.答：铁心材料的质量，直接影响到变压器的性能。

高磁导率、低损耗和价格，是选择铁心材料的关键。

为提高铁心导磁能力，增大变压器容量，减少体积、提高效率，铁心常用硅钢片叠装而成。

§1—3 变压器的原理一、填空题1．空载，负载2．加额定电压，开路3．Φm，E=4.44fNΦm4．一次绕组电动势与二次绕组电动势大小之比，大，小5．36V，1006．3307．191.38．铁，铜，铁9．610．功率因数，输出电压，输出电流11．±5% ，-5%~10%12．Pcu=（β）2 P k ，负载电流13．负载电流，铜耗=铁耗二、判断题（在括号内打“√”或者打“×”）1．√ 2．× 3．× 4．√ 5．× 6．× 7．√ 8．× 9. ×三、选择题（将正确答案的序号填入括号内）1. D 2．B 3．D 4．B 5．B 6．B 7．C 8．B 9. B 10．C11. C四、简答题1．答：变压器不能改变直流电压。

茂名市技工学校文化理论课教案编号：QD - 0707 - 03 版本号：A/0 流水号：─────────────────────────────────────────────────────────────────────科目：电机与变压器授课班级：09机电高级①、②班共6 页授课教师：黄文进教研组审阅：科审阅日期：第2 页一、讲授新课一、三相绕组的连接将三个高压绕组或三个低压绕组连成三相绕组有两种基本接法——星形(丫)接法和三角形(△)接法。

1、星型接法（1)星形接法的优点①与三角型接法相比，相电压低，可节省绝缘材料，对高电压特别有利；②有中性点可引出，适合于三相四线制，可提供两种电压；③中点附近电压低，有利于装分接开关；④相电流大，导线粗，强度大，匝间电容大，能承受较高的电压冲击。

（2）星形接法的缺点①存在谐波，造成损耗增加，1800kVA以上的变压器不能采用此种接法；②中性点要直接接地，否则当三相负载不平衡时，中点电位会严重偏移，对安全不利；③当某相发生故障时，只好整机停用。

图2—30三相变压器绕组连接2、三角形接法它是把三相绕组的各相首尾相接构成一个闭合回路，把三个连接点接到电源上去。

因为首尾连接的顺序不同，可分为正相序和反相序两种接法。

与星形接法一样，如果一次侧有一相首尾接反了，磁通也不对称，就会同样出现空载电流急剧增加，比星形接法还严重，这是不允许的。

二次侧绕组正确接法时，闭合回路的三相电动势之和为零，所以也就不产生环流。

电动势相量图是闭合的，这时任意打开回路中的一个接点，测量该点两端所得的电压，称为三角形的开口电压，其值应该为零。

三角形接法的优缺点①输出电流比星形接法大，可以省铜，对大电流变压器很合适。

②当一相有故障时，另外两相可接成V形运行。

③缺点是没有中性点，没有接地点，不能接成三相四线制。

第3 页二、三相芯式变压器连接组及其判别1、连接组根据不同的需要，一次侧、二次侧有各种不同接法，形成了不同的连接组别，也反映出不同的一次侧、二次侧的线电压之间的相位关系。

《电机与变压器》课程标准（中职）2011年9月一、课程名称《电机与变压器》二、课程管理系、部及教研室电气工程与自动化系、电机与变压器教研室三、教材版本中国劳动社会保障出版社（第四版）四、适用专业、使用范围（中职、高技、预备技师）、修业年限适用专业：机电一体化使用范围：三年中职修业年限：1年执笔：审核：审批：内容一、说明1、课程的性质和内容本课程是一门必修课。

本课程的主要内容有：变压器的分类、结构和原理，变压器绕组的极性测定与连接，变压器的并联运行、维护和检修，特殊用途的变压器，电动机的基础知识，三相异步电动机的运行，单相异步电动机，直流电动机，三相同步电动机，特种电机等。

2、课程的任务和要求本课程是电工专业的专业理论课。

通过学习，要求：（1）掌握变压器、异步电动机、直流电动机的结构、原理、主要特性、使用和维护知识；（2）对同步电机和特种电动机要有一定的了解。

学习中要求理论联系实际，注重对电机故障的分析、判断和检修能力的培养，为生产实习课与解决实际技术问题奠定理论和技能基础。

本课程的总学时为64学时。

3、教学中应注意的问题（1）将专业课的学习与电路基础理论衔接，指导学生有针对性地预习。

（2）帮助学生形成强烈兴趣。

（3）指导学生了解课程教学目的，教师结合教学大纲和自己对课程的把握情况，阐明《电机与变压器》的课程特点。

（4）培养学生良好的学习习惯。

二、学时分配表课程内容总学时讲授机动绪论 1 1第一单元变压器的分类、结构和原理1.变压器的分类和用途7112.变压器的结构与冷却方式3.变压器的原理4.变压器的空载试验与短路试验2 3第二单元变压器绕组的极性测定与连接1.单相变压器绕组的极性2.三相变压器绕组的连接及连接组别3.用交流法测定三相变压器绕组极性4.电力变压器的铭牌参数722111第三单元变压器并联运行、维护和检修1.三相变压器的并联运行2.变压器的维护与检修211第四单元特殊用途的变压器1.自耦变压器2.仪用变压器3.电焊变压器4.小型单相变压器的设计（选学）5221第五单元电动机的基础知识1.电动机的种类和用途2.异步电动机的结构3.三相异步电动机的拆装4.异步电动机的工作原理5.电动机的铭牌和型号711311第六单元三相异步电动机的运行1.三相异步电动机的启动2.三相异步电动机的调速3.三相异步电动机的反转与制动4.三相异步电动机的启动、反转和制动试92232验5.三相绕线式异步电动机的调速第七单元单相异步电动机1.单相异步电动机的原理、结构及分类2.单相异步电动机的绕组和嵌线3.单相异步电动机的运行4.单相异步电动机的常见故障及处理5.小功率三相电动机改为单相电动机运行10222112第八单元直流电动机1.直流电动机的原理、构造、分类及铭牌2.直流电动机的基本性能分析3.直流电动机运行4.直流电动机的逆运行——直流发电机5.直流他励电机试验821311第九单元三相同步电机1.同步发电机的工作原理2.同步发电机的基本结构及应用3.同步发电机的励磁方式和并联运行4.同步电动机的工作原理和启动方法5.同步电动机功率因数的调整和同步补偿机821221第十单元特种电机1.测速发电机2.伺服电动机3.步进电动机4.永磁电机5.直线电动机6.超声波电动机小计64 55 9 三、教学要求、内容及建议第一篇绪论教学要求：1、了解电机在电能产生、传输、转换中的作用。

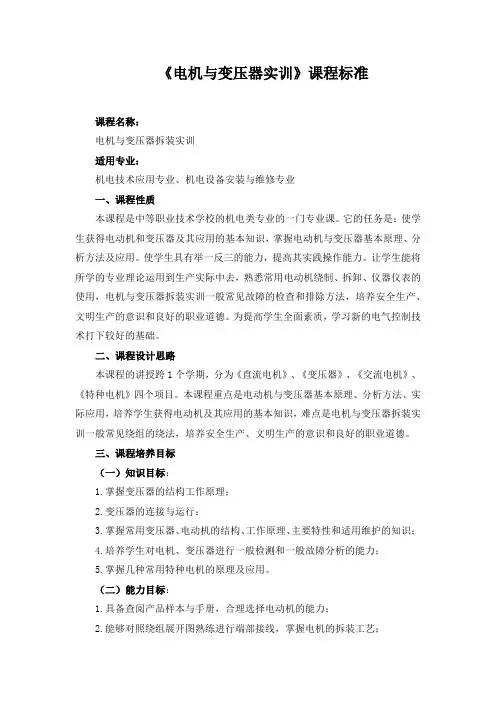

《电机与变压器实训》课程标准课程名称：电机与变压器拆装实训适用专业：机电技术应用专业、机电设备安装与维修专业一、课程性质本课程是中等职业技术学校的机电类专业的一门专业课。

它的任务是：使学生获得电动机和变压器及其应用的基本知识，掌握电动机与变压器基本原理、分析方法及应用。

使学生具有举一反三的能力，提高其实践操作能力。

让学生能将所学的专业理论运用到生产实际中去，熟悉常用电动机绕制、拆卸、仪器仪表的使用，电机与变压器拆装实训一般常见故障的检查和排除方法，培养安全生产、文明生产的意识和良好的职业道德。

为提高学生全面素质，学习新的电气控制技术打下较好的基础。

二、课程设计思路本课程的讲授跨1个学期，分为《直流电机》、《变压器》、《交流电机》、《特种电机》四个项目。

本课程重点是电动机与变压器基本原理、分析方法、实际应用，培养学生获得电动机及其应用的基本知识，难点是电机与变压器拆装实训一般常见绕组的绕法，培养安全生产、文明生产的意识和良好的职业道德。

三、课程培养目标（一）知识目标：1.掌握变压器的结构工作原理；2.变压器的连接与运行；3.掌握常用变压器、电动机的结构、工作原理、主要特性和适用维护的知识；4.培养学生对电机、变压器进行一般检测和一般故障分析的能力；5.掌握几种常用特种电机的原理及应用。

（二）能力目标：1.具备查阅产品样本与手册，合理选择电动机的能力；2.能够对照绕组展开图熟练进行端部接线，掌握电机的拆装工艺；3.具有常用电动机与变压器故障分析的能力；4.能熟练操作几种常用的特种电机。

（三）综合素质：1.培养主动学习、自我发展以及团队协作的能力；2.具备综合分析、解决实际问题的能力；3.开拓创新的能力；4.知识迁移能力。

四、参考学时、学分机电技术应用专业参考学时48学时、学分2分，机电设备安装与维修专业参考学时48学时、学分2分。

五、课程内容与要求（一）项目一：直流电机1．知识目标（1）学习直流电机基本工作原理、结构、电枢反应、基本参数及特性分析。

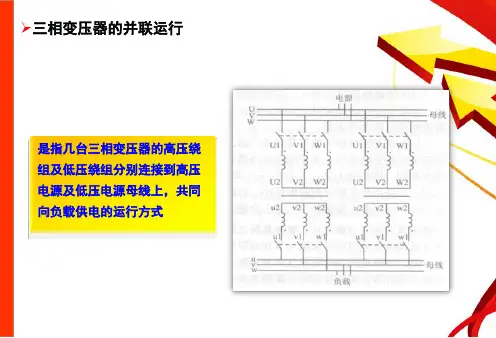

1、变压器并联运行的条件是什么？画图说明。

（1）没有环流I环=0①一次侧，二次侧电压要分别相等，即变比K相等②连接组别应相同（2）运行时负载分配要合理。

负载分配合理是指负载上的电流分配要合理。

2、什么是变压器绕组的同名端？如何表示？什么样的绕组之间才有同名端？判断变压器绕组同名端的原理方法？（1）同名端是指电动势处于相同极性的绕组端（2）用*或·表示。

（3）必须被同一交变磁通所贯穿的绕组，它们之间才有同名端。

（4）电磁感应原理。

直观法和仪表测试法，其中仪表测试法包括直流法和交流法。

3、使用电压互感器时应注意哪些事项？运行中二次侧不能短路，否则会烧坏绕组，为此二次侧要装熔断器作为保护。

铁心和二次侧绕组的一端要可靠接地，以防绝缘破坏时铁心和绕组带高压电。

二次侧绕组接功率表或电能表的电压线圈时，极性不能接错，三相电压互感器和三相变压器一样，要注意连接法，接错会造成严重后果。

4、简述异步电动机的工作原理，画图说明？（1）三相对称交流电通入三相对称定子绕组，产生旋转磁场，该磁场转速为n1。

（2）转子在磁场中切割磁感，线产生感应电动势，其感应电流方向如图。

（3）载流导体在磁场中受电磁力作用产生电磁转矩，而以n <n1的转速带动负载的旋转。

5、一台三相变压器，额定容量S N=400KV A，一次侧，二次侧额定电压U1N/U2N=10KV/0.4KV，一次绕组为是形接法，二次绕组为三角形接法，试求：（1）一次侧、二次侧额定电流。

（2）在额定工作情况下，一次绕组，二次绕组实际流过的电流。

（3）已知一次侧每相绕组的匝数是150匝，问二次侧每相绕组的匝数应为多少。

（1）（2）（3）6、一台单相自耦变压器的数据如下：一次侧电压U1=240V，二次侧电压U2=180V，二次侧负载的功率因数CO S 2=1，负载电流I2=5A。

试求：（1）自耦变压器各部分绕组的电流；（2）电磁感应功率和直接传导功率。

7、变压器的一次绕组为2000匝，变压比K=30，一次绕组接入工频电源时，铁心中的磁通最大值∮M=0.015wb，试计算一次绕组，二次绕组的感应电动势各为多少？解：8、画图分析三相变压器绕组的连接组别Y Y。

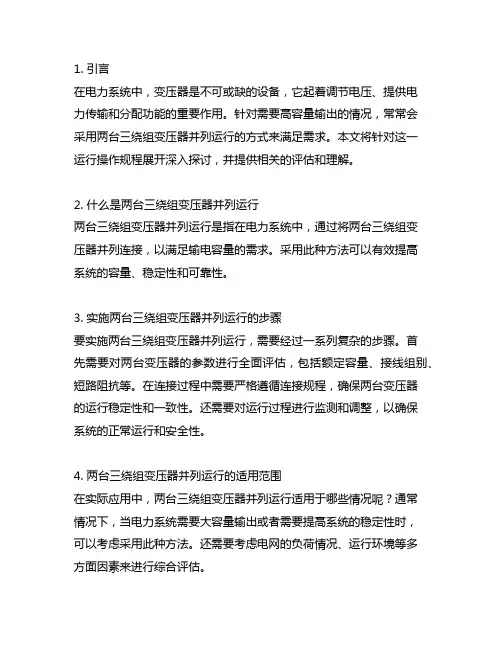

1. 引言在电力系统中，变压器是不可或缺的设备，它起着调节电压、提供电力传输和分配功能的重要作用。

针对需要高容量输出的情况，常常会采用两台三绕组变压器并列运行的方式来满足需求。

本文将针对这一运行操作规程展开深入探讨，并提供相关的评估和理解。

2. 什么是两台三绕组变压器并列运行两台三绕组变压器并列运行是指在电力系统中，通过将两台三绕组变压器并列连接，以满足输电容量的需求。

采用此种方法可以有效提高系统的容量、稳定性和可靠性。

3. 实施两台三绕组变压器并列运行的步骤要实施两台三绕组变压器并列运行，需要经过一系列复杂的步骤。

首先需要对两台变压器的参数进行全面评估，包括额定容量、接线组别、短路阻抗等。

在连接过程中需要严格遵循连接规程，确保两台变压器的运行稳定性和一致性。

还需要对运行过程进行监测和调整，以确保系统的正常运行和安全性。

4. 两台三绕组变压器并列运行的适用范围在实际应用中，两台三绕组变压器并列运行适用于哪些情况呢？通常情况下，当电力系统需要大容量输出或者需要提高系统的稳定性时，可以考虑采用此种方法。

还需要考虑电网的负荷情况、运行环境等多方面因素来进行综合评估。

5. 个人观点和理解作为一名电力系统专业人士，我认为两台三绕组变压器并列运行是一种高效、灵活的变压器运行方式。

通过合理的设计和操作，可以有效提高系统的稳定性和可靠性，满足电力系统对于大容量输出的需求。

然而，在实际应用中也需谨慎操作，并严格遵守相关的操作规程，以确保系统的安全和稳定运行。

6. 总结两台三绕组变压器并列运行是一种重要且有效的电力系统运行方式。

在采用此种方法时，需要全面评估系统参数、严格遵守操作规程，并加强对系统运行的监测和调整。

只有这样，才能确保系统的安全、稳定和高效运行。

7. 两台三绕组变压器并列运行的实施步骤在实施两台三绕组变压器并列运行时，需要经过一系列复杂的步骤。

需要对两台变压器的参数进行全面评估。

这包括额定容量、接线组别、短路阻抗等。

三相变压器的工作原理及接线方法（精）三相变压器三相变压器原理三相变压器是3个相同的容量单相变压器的组合.它有三个铁芯柱,每个铁芯柱都绕着同一相的2个线圈,一个是高压线圈,另一个是低压线圈.三相变压器是电力工业常用的变压器.变压器接法与联结组用于国内变压器的高压绕组一般联成Y 接法,中压绕组与低压绕组的接法要视系统情况而决定。

所谓系统情况就是指高压输电系统的电压相量与中压或低压输电系统的电压相量间关系。

如低压系配电系统,则可根据标准规定决定。

1.国内的500、330、220与110kV 的输电系统的电压相量都是同相位的,所以,对下列电压比的三相三绕组或三相自耦变压器, 高压与中压绕组都要用星形接法。

当三相三铁心柱铁心结构时, 低压绕组也可采用星形接法或角形接法, 它决定于低压输电系统的电压相量是与中压及高压输电系统电压相量为同相位或滞后30°电气角。

500/220/LVkV─YN,yn0,yn0或 YN,yn0,d11220/110/LVkV─YN,yn0,yn0或 YN,yn0,d11330/220/LVkV─YN,yn0,yn0或 YN,yn0,d11330/110/LVkV─YN,yn0,yn0或 YN,yn0,d112.国内 60与 35kV 的输电系统电压有二种不同相位角。

如220/60kV变压器采用YNd11接法, 与220/69/10kV变压器用 YN,yn0,d11接法,这二个 60kV 输电系统相差30°电气角。

当 220/110/35kV变压器采用 YN,yn0,d11接法,110/35/10kV变压器采用 YN,yn0,d11接法,以上两个35kV 输电系统电压相量也差30°电气角。

所以,决定60与35kV 级绕组的接法时要慎重,接法必须符合输电系统电压相量的要求。

根据电压相量的相对关系决定 60与 35kV 级绕组的接法。

否则,即使容量对,电压比也对,变压器也无法使用,接法不对,变压器无法与输电系统并网。

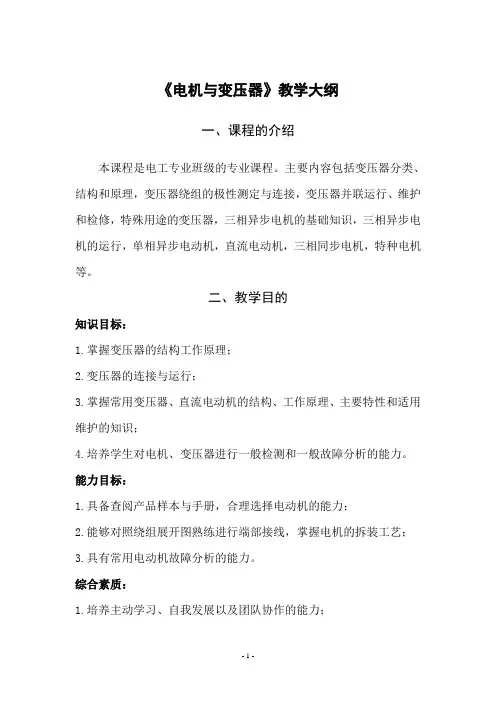

《电机与变压器》教学大纲一、课程的介绍本课程是电工专业班级的专业课程。

主要内容包括变压器分类、结构和原理，变压器绕组的极性测定与连接，变压器并联运行、维护和检修，特殊用途的变压器，三相异步电机的基础知识，三相异步电机的运行，单相异步电动机，直流电动机，三相同步电机，特种电机等。

二、教学目的知识目标：1.掌握变压器的结构工作原理；2.变压器的连接与运行；3.掌握常用变压器、直流电动机的结构、工作原理、主要特性和适用维护的知识；4.培养学生对电机、变压器进行一般检测和一般故障分析的能力。

能力目标：1.具备查阅产品样本与手册，合理选择电动机的能力；2.能够对照绕组展开图熟练进行端部接线，掌握电机的拆装工艺；3.具有常用电动机故障分析的能力。

综合素质：1.培养主动学习、自我发展以及团队协作的能力；2.具备综合分析、解决实际问题的能力；3.开拓创新的能力；三、教材和参考书教材：《电机与变压器》（第五版），中国劳动社会保障出版社,2014年参考书：1．《电机与变压器》郑立冬，人民邮电出版社,2008年2．《电机与变压器》于磊，高等教育出版社,2008年3.《电机与变压器》（第四版），中国劳动社会保障出版社,2008年四、学时分配五、课程结构和教学内容第一单元变压器的分类、结构和原理要点：1.电机在电能产生、传输、转换中的作用2.了解电机的发展概况本单元的任务和要求:1-1 变压器的分类和用途1-2 变压器的结构与冷却方式1-3 变压器的原理1-4 实训变压器的空载试验与短路试验第二单元变压器绕组的极性测定与连接要点：1.了解并掌握变压器的极性、连接方法2.了解并掌握铭牌参数信息本单元的任务和要求:2-1 单相变压器绕组的极性测定2-2 三相变压器绕组的连接2-3 电力变压器的铭牌参数2-4 实训：单相变压器绕组极性测定（直观法、仪表测试法）第三单元变压器并联运行、维护和检修要点：1.了解并掌握变压器运行方法2.了解并掌握变压器的维护与维修技术本单元的任务和要求:3-1 三相变压器的并联运行3-2 变压器的维护及检修第四单元特殊用途的变压器要点：1.了解并掌握各种变压器本单元的任务和要求:4-1 自耦变压器4-2 仪用变压器4-3 电焊变压器第五单元电动机的基础知识要点：1.了解并掌握电动机种类、用途2.了解并掌握电动机结构、铭牌及拆装本单元的任务和要求:5-1 电动机的种类和用途5-2 异步电动机的结构5-3 实训：三相异步电动机的拆装5-4 三相异步电动机的工作原理5-5 电动机的铭牌和型号5-6 三相异步电动机绕组第六单元三相异步电动机的运行要点：1.了解并掌握三相异步电机启动、调速2.了解并掌握三相异步电动机反转本单元的任务和要求:6-1 三相异步电动机的启动6-2 三相异步电动机的调速（变极、变转差率、变频调速）6-3 三相异步电动机的反转与制动6-4 实训：三相异步电动机的启动、反转和制动试验第七单元单相异步电动机要点：1.了解并掌握单相异步电机原理、结构2.了解并掌握单相异步电机运行、常见故障本单元的任务和要求:7-1单相异步电动机的原理、结构及分类7-2单相异步电动机的运行7-3 单相异步电动机的常见故障及处理7-4 小功率三相电动机改为单相电动机运行第八单元直流电动机要点：1.了解并掌握直流电机原理、结构2.了解并掌握直流电机运行、性能本单元的任务和要求:8-1 直流电动机的原理、构造、分类及铭牌8-2 直流电动机基本性能分析8-3 直流电动机运行8-4 直流电动机逆运行8-5 实训：直流他励电机试验第九单元三相同步电机要点：1.了解并掌握同步发电机原理、构造2.了解并掌握同步电动机原理、启动本单元的任务和要求:9-1 同步发电机的工作原理9-2 同步发电机的基本结构及应用9-3 同步电动机的工作原理和启动方法9-4 同步电动机功率因数的调整、同步补偿机第十单元特种电机要点：熟悉各种发电机、电动机本单元的任务和要求:10-1 测速发电机10-2 伺服电动机10-3 步进电动机10-4 永磁电机10-5 直线电动机10-6 超声波电动机。

可编辑修改精选全文完整版电机与变压器课程标准课程名称：电机与变压器适用专业：中等职业学校电气技术应用（电气设备安装与维护）专业1．前言1．1课程性质电机与变压器是中等职业学校电气技术应用（电气设备安装与维护)专业的一门专业课程，也是电气技术应用（电气设备安装与维护)专业的一门专业必修课程.通过学习该课程，使学生对电机与变压器的基本结构、工作原理及使用维护知识有一定的了解。

主要内容包括：变压器、交流异步电动机、直流电机、同步电机与特种电机的结构、原理、主要特性及使用维护知识。

1．2设计思路以电气技术应用(电气设备安装与维护）专业中的变压器与电动机的基本操作任务为依据设置本课程。

课程内容的选取紧紧围绕完成电机与变压器课程所需的职业能力培养目标，同时充分考虑本专业中职生对相关理论知识的需要，并融入维修电工职业资格鉴定四级的相关要求。

本课程建议为120课时.2、课程目标通过本课程的学习,对电工类学生进行电机、变压器基础知识教学，使学生能够初步掌握电动机和变压器的结构、原理、特性和一般使用维护方法。

达到维修电工岗位四级职业标准的相关要求，在完成本课程相关岗位的学习任务中培养学生诚实守信、善于沟通合作的品质,并在此基础上达到以下职业能力培养目标.●掌握常用变压器的结构、工作原理、主要特性和使用维护知识.●掌握常用交流异步电动机的结构、工作原理、主要特性和使用维护知识。

●掌握常用直流电动机的结构、工作原理、主要特性和使用维护知识。

●了解同步电机与特种电机的结构、原理、主要性能和用途.●培养学生对电机、变压器进行一般检测和一般故障分析的能力。

●了解与本课程有关的新工艺、新技术。

●初步具有查阅电机、变压器有关资料和手册的能力。

3.课程内容和要求5、实施建议5、1教材编写（1）依据本课程标准编写教材，教材应充分体现任务引领、实践导向的课程设计思想。

（2）以“工作任务"为主线来设计教材，结合职业技能鉴定要求，以岗位需要即“必需、够用"为原则来确定教学内容,根据完成专业教学任务的需要来组织教材内容.（3)教材应体现通用性、实用性、先进性,要反映本专业的新工艺、新技术、新知识,教学活动的选择和设计要科学、具体、可操作。

第一单元变压器的分类、结构和原理；课题一变压器的分类和用途；一、填空题（每空1分）；1．变压器是一种能变换________电压，而_；答案：交流频率电磁感应；2．变压器的种类很多，按相数分为________；答案：单相三相；3．在电力系统中使用的电力变压器，可分为____；答案：升压降压配电；二、判断题（每题1分）；1．变压器的基本工作原理是电流的磁效应；答第一单元变压器的分类、结构和原理课题一变压器的分类和用途一、填空题（每空1分）1．变压器是一种能变换________电压，而___________不变的静止电气设备。

它是根据___________原理来变换电压以满足不同负载的需要。

答案：交流频率电磁感应2．变压器的种类很多，按相数分为________和_________变压器；答案：单相三相3．在电力系统中使用的电力变压器，可分为_________变压器、_________变压器和_________变压器。

答案：升压降压配电二、判断题（每题1分）1．变压器的基本工作原理是电流的磁效应。

（）答案：×2．在电路中所需的各种直流电，可以通过变压器来获得。

（）答案：×三、简答题（每题3分）1、为什么要高压送电答案：当输出电功率一定时，电压越大，电流越小。

2（1）P损 = IR，可以减少运输中的损耗。

（2）可以节约架设成本。

2、变压器能改变直流电压吗如接上直流电压，会发生什么现象答案：不能。

如果接上直流电压，会使绕组过热而烧毁。

课题二变压器的结构与冷却方式一、填空题（每空1分）1．变压器的铁心常用_________叠装而成，因线圈位置不同，可分成_________和_________两大类。

答案：硅钢片芯式壳式2．变压器的绕组常用绝缘铜线或铜箔绕制而成。

接电源的绕组称为____________；接负载的绕组称为___________。

也可按绕组所接电压高低分为___________和___________。

第二单元 变压器的连接与并联运行课题一 变压器的连接通过本课题的学习，掌握变压器绕组极性的概念和判别方法；掌握星接与三角形接法的判别；理解连接组别的判别方法及其意义。

三相变压器连接组别的判别（时钟法）。

引言：变压器绕组的极性？一、变压器绕组的极性1、定义：必须是在同一磁通的作用下2、标注方法：可以用同名端来标注3、两个绕组串联和并联时的电动势的大小讨论：绕组的极性接错会有什么后果（从电动势的大小角度来考虑）？二、极性判别方法1、电压表法2、电流表法三、三相芯式变压器的绕组连接1、Y ，y 接法的优点、缺点，判断星形接法正确与否的方法2、Y ，d 接法的优点、缺点，判断星形接法正确与否的方法3、关于V 型接法四．时钟法判断连接组别单相变压器绕组的极性判别（电压表法与电流表法）作业：课题二 变压器的并联运行通过本课题的学习，掌握变压器的铭牌参数的意义并能进行简单的计算，掌握变压器并联运行的条件，了解变压器的检修及一般试验的方法。

变压器并联运行的条件。

引言：变压器的并联运行？一、变压器的铭牌参数型号、额定电压、额定电流、额定容量、阻抗电压、温升二、变压器并联运行的条件思考：1、在变压器的并联运行中，那些要求绝对相等？哪些允许有极小的差别？2、为什么连接组别不同的变压器绝对不可以并联运行？三、变压器的检修及一般试验1、变压器的拆装检修2、变压器的故障检修与分析3、变压器检修后的试验变压器的故障检修与一般试验作业：1、《维修电工技能与训练》P244—247关于变压器的故障检修与分析2、《企业供电》变压器的运行中的检查和维护3、《企业供电》变压器的试验直流电动机的逆运行——直流发电机。

了解直流发电机的工作特性和主要特点。
