螺旋挤土灌注桩

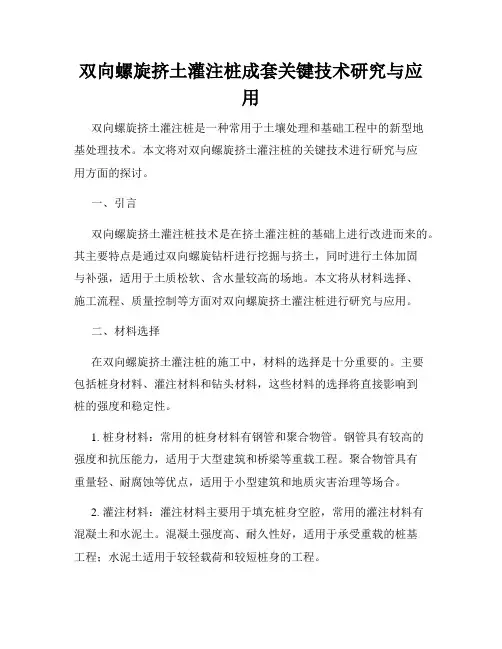

双向螺旋挤土灌注桩成套关键技术研究与应用双向螺旋挤土灌注桩是一种常用于土壤处理和基础工程中的新型地基处理技术。

本文将对双向螺旋挤土灌注桩的关键技术进行研究与应用方面的探讨。

一、引言双向螺旋挤土灌注桩技术是在挤土灌注桩的基础上进行改进而来的。

其主要特点是通过双向螺旋钻杆进行挖掘与挤土，同时进行土体加固与补强，适用于土质松软、含水量较高的场地。

本文将从材料选择、施工流程、质量控制等方面对双向螺旋挤土灌注桩进行研究与应用。

二、材料选择在双向螺旋挤土灌注桩的施工中，材料的选择是十分重要的。

主要包括桩身材料、灌注材料和钻头材料，这些材料的选择将直接影响到桩的强度和稳定性。

1. 桩身材料：常用的桩身材料有钢管和聚合物管。

钢管具有较高的强度和抗压能力，适用于大型建筑和桥梁等重载工程。

聚合物管具有重量轻、耐腐蚀等优点，适用于小型建筑和地质灾害治理等场合。

2. 灌注材料：灌注材料主要用于填充桩身空腔，常用的灌注材料有混凝土和水泥土。

混凝土强度高、耐久性好，适用于承受重载的桩基工程；水泥土适用于较轻载荷和较短桩身的工程。

3. 钻头材料：钻头是挤土灌注桩施工中的重要部件，常用的钻头材料有合金和硬质合金。

合金材料具有较高的硬度和耐磨性，适用于挖掘坚硬地层；硬质合金则适用于挖掘软土等松散地层。

三、施工流程双向螺旋挤土灌注桩的施工流程包括桩位布置、钻孔、挤土、灌注和桩头处理等步骤。

1. 桩位布置：根据设计要求确定桩位，并进行地面标记。

2. 钻孔：根据设计要求，在桩位上进行双向螺旋钻孔，控制钻孔直径和深度，同时回收钻屑和灌注剩余物。

3. 挤土：使用双向螺旋钻杆进行挤土，通过旋转和推进的方式将土壤挤入钻孔中。

4. 灌注：挤土后，在桩孔内进行灌注材料的充填，控制灌注量和压实度。

5. 桩头处理：对灌注桩顶部进行削平和修整，使其符合设计要求。

四、质量控制双向螺旋挤土灌注桩的质量控制是确保施工质量的关键。

主要包括桩孔质量、挤土均匀性和灌注质量等方面。

入岩长螺旋灌注桩专项施工方案一、工程概述二、施工前准备1.确定施工现场的地质情况和设计要求，制定合理的施工方案。

2.调查清楚施工现场的地下管线和设备，确保施工安全。

3.准备必要的施工机械和设备，包括螺旋挤土机、钻杆、混凝土预制桩管等。

4.编制施工组织设计，明确人员配备和工作分工。

三、施工工艺1.确定桩基位置和孔径，将螺旋挤土机放置在施工现场上。

2.启动螺旋挤土机，将钻杆插入地面，开始钻孔作业。

根据地质情况调整挤土机的挤压力和转速，确保钻孔的顺利进行。

3.钻孔深度达到设计要求后，停止挤土机的运行，将混凝土预制桩管装入钻孔中。

4.通过螺旋挤土机，将混凝土预制桩管挤入岩石层中，同时控制挤土机的挤压力和转速，使桩管达到设计要求的进入深度。

5.将桩管与钻杆分离，取出钻杆，保留桩管。

如果岩石层较软，可以选择在桩管内灌注水泥浆体，增加桩基的承载能力。

6.重复上述步骤，完成所有的桩基施工。

7.检查每根桩基的垂直度和水平度，确保符合设计要求。

如有不合格的桩基，及时进行修正或更换。

8.完成施工后，对现场进行清理，确保施工安全。

四、质量控制1.在整个施工过程中，严格按照设计要求执行，确保桩基的质量和承载能力。

2.每根桩基施工完成后，进行质量检查，记录每根桩基的尺寸和质量情况。

3.严格遵守材料的验收标准和使用规范，确保使用的混凝土预制桩管符合标准。

五、安全措施1.提前做好施工现场的安全警示标志和围挡，确保施工区域的安全。

2.严格执行有关安全规定和操作规程，保证施工人员的安全。

3.施工期间，严禁与周边单位和设备发生接触，确保施工安全。

4.根据施工进度和天气条件，合理安排工作时间和施工计划，确保施工的顺利进行。

六、环境保护措施1.施工现场产生的废弃物要妥善处理，不得随意排放，确保环境卫生。

2.施工期间，严禁产生噪音和粉尘污染，采取措施减少对周边环境的影响。

3.施工完成后，对施工现场进行清理，恢复原貌，并确保有关设备和施工材料的彻底清理。

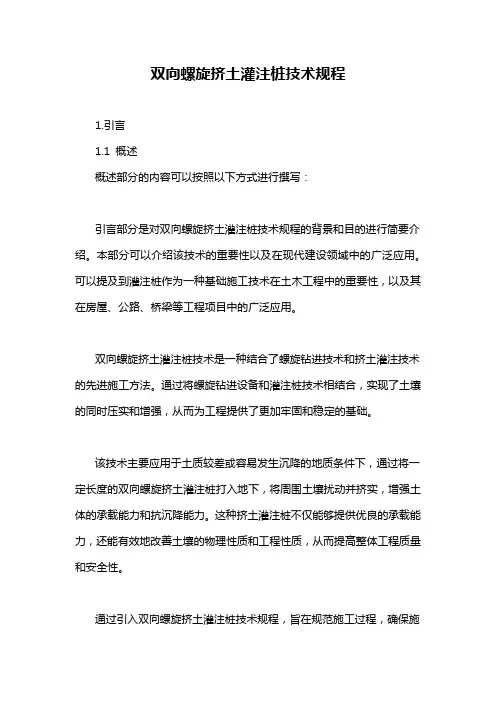

双向螺旋挤土灌注桩技术规程1.引言1.1 概述概述部分的内容可以按照以下方式进行撰写：引言部分是对双向螺旋挤土灌注桩技术规程的背景和目的进行简要介绍。

本部分可以介绍该技术的重要性以及在现代建设领域中的广泛应用。

可以提及到灌注桩作为一种基础施工技术在土木工程中的重要性，以及其在房屋、公路、桥梁等工程项目中的广泛应用。

双向螺旋挤土灌注桩技术是一种结合了螺旋钻进技术和挤土灌注技术的先进施工方法。

通过将螺旋钻进设备和灌注桩技术相结合，实现了土壤的同时压实和增强，从而为工程提供了更加牢固和稳定的基础。

该技术主要应用于土质较差或容易发生沉降的地质条件下，通过将一定长度的双向螺旋挤土灌注桩打入地下，将周围土壤扰动并挤实，增强土体的承载能力和抗沉降能力。

这种挤土灌注桩不仅能够提供优良的承载能力，还能有效地改善土壤的物理性质和工程性质，从而提高整体工程质量和安全性。

通过引入双向螺旋挤土灌注桩技术规程，旨在规范施工过程，确保施工质量，提高工程的稳定性和持久性。

该规程涵盖了双向螺旋挤土灌注桩的施工原理、施工步骤、验收标准等内容，旨在指导工程师、施工人员和监理人员进行规范化的施工操作，以确保工程的质量和安全。

文章结构部分的内容应包括该篇长文的组织结构和各个部分的主要内容介绍。

可以在以下内容基础上进行扩展详述：文章结构本文共分为引言、正文和结论三个部分。

1. 引言1.1 概述在引言部分，将对双向螺旋挤土灌注桩技术进行简要介绍，包括其定义、应用领域和目前的研究状况，为读者建立对该技术的基础了解。

1.2 文章结构在文章结构部分，将对整篇长文的组织结构进行说明，包括各个部分的主要内容介绍。

1.3 目的在目的部分，将明确本文的写作目的，即通过对双向螺旋挤土灌注桩技术规程的详细介绍，提供一个系统化的、全面的技术规范，以指导相关工程的实践应用。

2. 正文2.1 双向螺旋挤土灌注桩技术概述在正文第一部分，将对双向螺旋挤土灌注桩技术进行深入介绍，包括其原理、主要特点以及与其他类似技术的对比分析，为读者提供一个全面的概览。

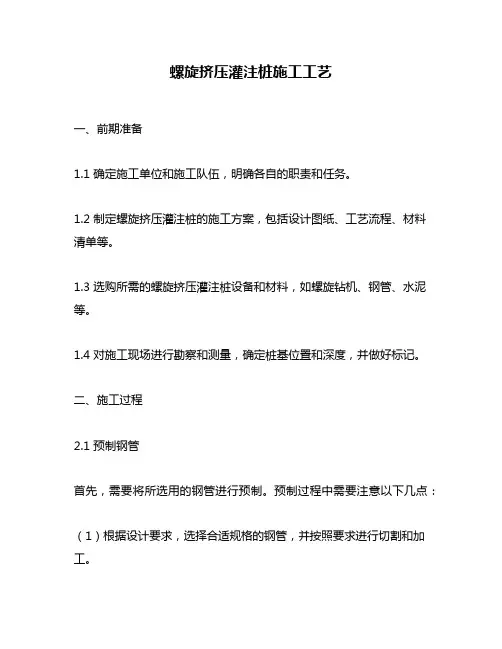

螺旋挤压灌注桩施工工艺一、前期准备1.1 确定施工单位和施工队伍，明确各自的职责和任务。

1.2 制定螺旋挤压灌注桩的施工方案，包括设计图纸、工艺流程、材料清单等。

1.3 选购所需的螺旋挤压灌注桩设备和材料，如螺旋钻机、钢管、水泥等。

1.4 对施工现场进行勘察和测量，确定桩基位置和深度，并做好标记。

二、施工过程2.1 预制钢管首先，需要将所选用的钢管进行预制。

预制过程中需要注意以下几点：（1）根据设计要求，选择合适规格的钢管，并按照要求进行切割和加工。

（2）加强钢管端部的加固措施，以保证在挖掘过程中不会发生变形或断裂。

（3）对预制好的钢管进行清洗处理，并做好防锈处理。

2.2 挖掘孔洞接下来，需要在地面上按照标记位置开挖孔洞。

挖掘孔洞时需要注意以下几点：（1）根据设计要求确定孔洞的深度和直径，并保证孔洞的垂直度。

（2）在挖掘过程中，需要不断检查孔洞的尺寸和垂直度，以确保施工质量。

（3）在孔洞底部留出一定的余量，以便后续加入水泥浆。

2.3 安装钢管将预制好的钢管安装到挖掘好的孔洞中。

安装钢管时需要注意以下几点：（1）将钢管嵌入孔洞底部，并对其进行固定，以保证其垂直度和稳定性。

（2）在钢管内侧设置导向器，以确保螺旋挤压灌注桩能够顺利地进入土层中。

（3）在钢管上方设置支撑架，以确保挤压过程中钢管不会发生变形或倾斜。

2.4 螺旋挤压灌注使用螺旋钻机进行螺旋挤压灌注。

具体操作步骤如下：（1）将螺旋钻机插入到预制好的钢管内，并启动机器。

（2）通过旋转螺旋钻机，将土层逐渐挤压到周围的空隙中，形成灌注桩。

（3）在挤压过程中，需要不断检查灌注桩的直径和深度，以确保施工质量。

2.5 注浆在螺旋挤压灌注完成后，需要进行注浆处理。

具体操作步骤如下：（1）将水泥和水按照一定比例混合，并将混合好的水泥浆倒入钢管内。

（2）通过钢管内部的管道将水泥浆注入到灌注桩中。

（3）在注浆过程中，需要不断检查灌注桩的密实度和强度，以确保施工质量。

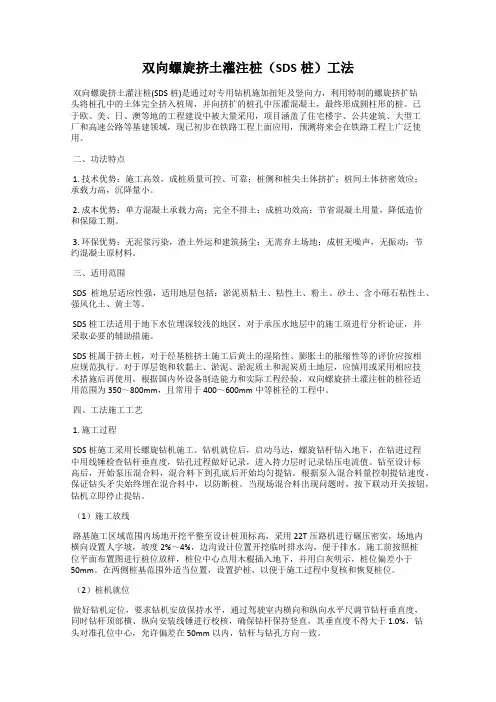

双向螺旋挤土灌注桩（SDS桩）工法双向螺旋挤土灌注桩(SDS桩)是通过对专用钻机施加扭矩及竖向力，利用特制的螺旋挤扩钻头将桩孔中的土体完全挤入桩周，并向挤扩的桩孔中压灌混凝土，最终形成圆柱形的桩。

已于欧、美、日、澳等地的工程建设中被大量采用，项目涵盖了住宅楼宇、公共建筑、大型工厂和高速公路等基建领域，现已初步在铁路工程上面应用，预测将来会在铁路工程上广泛使用。

二、功法特点1. 技术优势：施工高效，成桩质量可控、可靠；桩侧和桩尖土体挤扩；桩间土体挤密效应；承载力高，沉降量小。

2. 成本优势：单方混凝土承载力高；完全不排土；成桩功效高；节省混凝土用量，降低造价和保障工期。

3. 环保优势：无泥浆污染，渣土外运和建筑扬尘；无需弃土场地；成桩无噪声，无振动；节约混凝土原材料。

三、适用范围SDS桩地层适应性强，适用地层包括：淤泥质粘土、粘性土、粉土、砂土、含小砾石粘性土、强风化土、黄土等。

SDS桩工法适用于地下水位埋深较浅的地区，对于承压水地层中的施工须进行分析论证，并采取必要的辅助措施。

SDS桩属于挤土桩，对于经基桩挤土施工后黄土的湿陷性、膨胀土的胀缩性等的评价应按相应规范执行。

对于厚层饱和软黏土、淤泥、淤泥质土和泥炭质土地层，应慎用或采用相应技术措施后再使用。

根据国内外设备制造能力和实际工程经验，双向螺旋挤土灌注桩的桩径适用范围为350～800mm，且常用于400～600mm中等桩径的工程中。

四、工法施工工艺1. 施工过程SDS桩施工采用长螺旋钻机施工。

钻机就位后，启动马达，螺旋钻杆钻入地下，在钻进过程中用线锤检查钻杆垂直度，钻孔过程做好记录，进入持力层时记录钻压电流值。

钻至设计标高后，开始泵压混合料，混合料下到孔底后开始均匀提钻。

根据泵入混合料量控制提钻速度，保证钻头矛尖始终埋在混合料中，以防断桩。

当现场混合料出现问题时，按下联动开关按钮，钻机立即停止提钻。

（1）施工放线路基施工区域范围内场地开挖平整至设计桩顶标高，采用22T压路机进行碾压密实，场地内横向设置人字坡，坡度2%～4%，边沟设计位置开挖临时排水沟，便于排水。

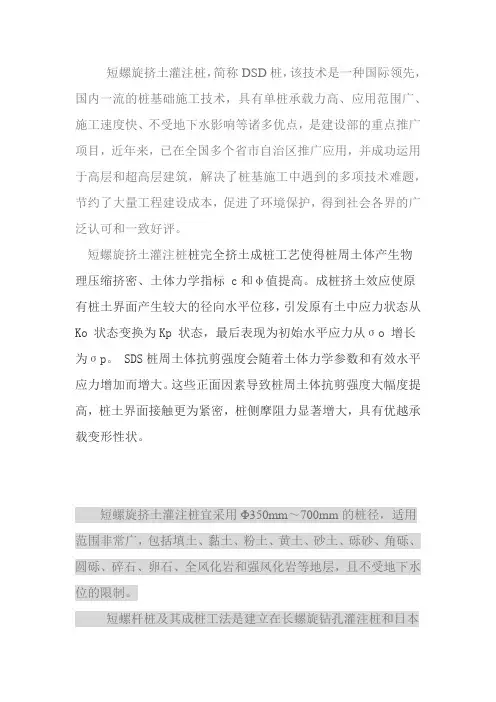

短螺旋挤土灌注桩，简称DSD桩，该技术是一种国际领先，国内一流的桩基础施工技术，具有单桩承载力高、应用范围广、施工速度快、不受地下水影响等诸多优点，是建设部的重点推广项目，近年来，已在全国多个省市自治区推广应用，并成功运用于高层和超高层建筑，解决了桩基施工中遇到的多项技术难题，节约了大量工程建设成本，促进了环境保护，得到社会各界的广泛认可和一致好评。

短螺旋挤土灌注桩桩完全挤土成桩工艺使得桩周土体产生物理压缩挤密、土体力学指标 c和φ值提高。

成桩挤土效应使原有桩土界面产生较大的径向水平位移，引发原有土中应力状态从Ko 状态变换为Kp 状态，最后表现为初始水平应力从σo 增长为σp。

SDS桩周土体抗剪强度会随着土体力学参数和有效水平应力增加而增大。

这些正面因素导致桩周土体抗剪强度大幅度提高，桩土界面接触更为紧密，桩侧摩阻力显著增大，具有优越承载变形性状。

短螺旋挤土灌注桩宜采用Φ350mm～700mm的桩径，适用范围非常广，包括填土、黏土、粉土、黄土、砂土、砾砂、角砾、圆砾、碎石、卵石、全风化岩和强风化岩等地层，且不受地下水位的限制。

短螺杆桩及其成桩工法是建立在长螺旋钻孔灌注桩和日本钢钎维全螺纹预制桩基础上的新桩型。

其主要技术特征表现为桩的“上部为直杆型，下部为螺丝型”，现浇螺杆桩是在施工过程中采用桩机钻具旋转挤压土体成孔，管内泵压混凝土成桩，是一种具有很高实用价值和潜能的新型桩。

将常识中“螺丝钉比钉子牢固”的简单道理运用在桩与桩施工中，使其更牢固的特点得以实现。

其施工技术采用的是常规混凝土灌注和独特的施工工法，承载力大于等于预应力管桩。

桩体几何断面更符合附加应力场由上而下减少的分布规律。

采用了变截面的构造形状，满足了附加应力的分布规律和应力分担比及刚度变化的要求，调整了土与桩之间的作用，桩侧土体应力分摊比及应力扩散度提高，桩端荷载减少，使桩身受力与土体受力协调一致。

形性能能大幅度改善。

短螺旋挤土灌注桩不光在成桩钻具上拥有多项改进及专利技术，成桩动力设备方面也有大幅度的提高，输出扭矩由普通钻机的2-3吨•米提高到30吨•米，强大的动力保证了螺旋挤土灌注桩的挤土能力，并大幅改善了钻头进尺能力和入岩效果，全方位提高单桩承载力。

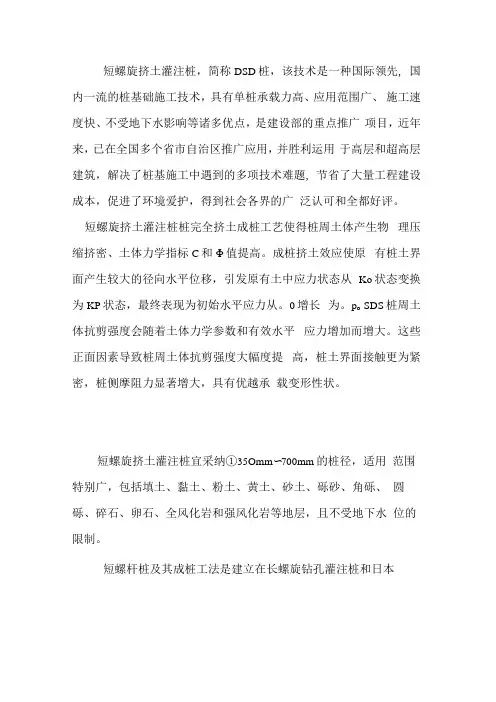

短螺旋挤土灌注桩，简称DSD桩，该技术是一种国际领先, 国内一流的桩基础施工技术，具有单桩承载力高、应用范围广、施工速度快、不受地下水影响等诸多优点，是建设部的重点推广项目，近年来，已在全国多个省市自治区推广应用，并胜利运用于高层和超高层建筑，解决了桩基施工中遇到的多项技术难题, 节省了大量工程建设成本，促进了环境爱护，得到社会各界的广泛认可和全都好评。

短螺旋挤土灌注桩桩完全挤土成桩工艺使得桩周土体产生物理压缩挤密、土体力学指标C和Φ值提高。

成桩挤土效应使原有桩土界面产生较大的径向水平位移，引发原有土中应力状态从Ko状态变换为KP状态，最终表现为初始水平应力从。

0增长为。

p o SDS桩周土体抗剪强度会随着土体力学参数和有效水平应力增加而增大。

这些正面因素导致桩周土体抗剪强度大幅度提高，桩土界面接触更为紧密，桩侧摩阻力显著增大，具有优越承载变形性状。

短螺旋挤土灌注桩宜采纳①35Omm〜700mm的桩径，适用范围特别广，包括填土、黏土、粉土、黄土、砂土、砾砂、角砾、圆砾、碎石、卵石、全风化岩和强风化岩等地层，且不受地下水位的限制。

短螺杆桩及其成桩工法是建立在长螺旋钻孔灌注桩和日本钢钎维全螺纹预制桩基础上的新桩型。

其主要技术特征表现为桩的“上部为直杆型，下部为螺丝型”，现浇螺杆桩是在施工过程中采纳桩机钻具旋转挤压土体成孔，管内泵压混凝土成桩，是一种具有很高有用价值和潜能的新型桩。

将常识中“螺丝钉比钉子坚固”的简洁道理运用在桩与桩施工中，使其更坚固的特点得以实现。

其施工技术采纳的是常规混凝土灌注和独特的施工工法，承载力大于等于预应力管桩。

桩体几何断面更符合附加应力场由上而下削减的分布规律。

采纳了变截面的构造外形，满意了附加应力的分布规律和应力分担比及刚度变化的要求，调整了土与桩之间的作用，桩侧土体应力分摊比及应力集中度提高，桩端荷载削减，使桩身受力与土体受力协调全都。

形性能能大幅度改善。

短螺旋挤土灌注桩不光在成桩钻具上拥有多项改进及专利技术，成桩动力设施方面也有大幅度的提高，输出扭矩由一般钻机的2-3吨•米提高到30吨•米，强大的动力保证了螺旋挤土灌注桩的挤土力量，并大幅改善了钻头进尺力量和入岩效果，全方位提高单桩承载力。

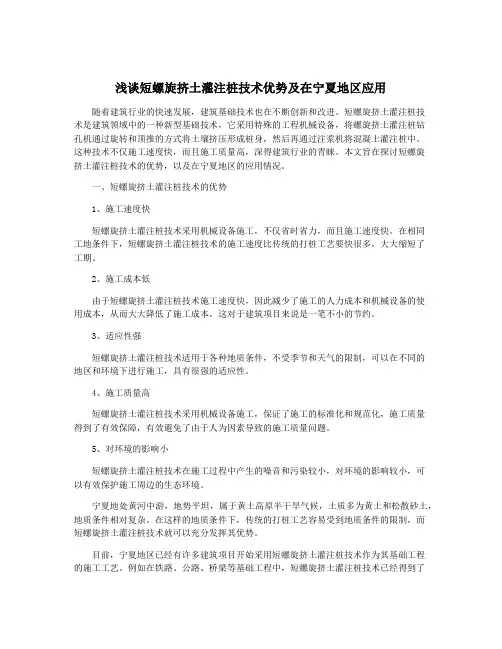

浅谈短螺旋挤土灌注桩技术优势及在宁夏地区应用随着建筑行业的快速发展，建筑基础技术也在不断创新和改进。

短螺旋挤土灌注桩技术是建筑领域中的一种新型基础技术，它采用特殊的工程机械设备，将螺旋挤土灌注桩钻孔机通过旋转和顶推的方式将土壤挤压形成桩身，然后再通过注浆机将混凝土灌注桩中。

这种技术不仅施工速度快，而且施工质量高，深得建筑行业的青睐。

本文旨在探讨短螺旋挤土灌注桩技术的优势，以及在宁夏地区的应用情况。

一、短螺旋挤土灌注桩技术的优势1、施工速度快短螺旋挤土灌注桩技术采用机械设备施工，不仅省时省力，而且施工速度快。

在相同工地条件下，短螺旋挤土灌注桩技术的施工速度比传统的打桩工艺要快很多，大大缩短了工期。

2、施工成本低由于短螺旋挤土灌注桩技术施工速度快，因此减少了施工的人力成本和机械设备的使用成本，从而大大降低了施工成本。

这对于建筑项目来说是一笔不小的节约。

3、适应性强短螺旋挤土灌注桩技术适用于各种地质条件，不受季节和天气的限制，可以在不同的地区和环境下进行施工，具有很强的适应性。

4、施工质量高短螺旋挤土灌注桩技术采用机械设备施工，保证了施工的标准化和规范化，施工质量得到了有效保障，有效避免了由于人为因素导致的施工质量问题。

5、对环境的影响小短螺旋挤土灌注桩技术在施工过程中产生的噪音和污染较小，对环境的影响较小，可以有效保护施工周边的生态环境。

宁夏地处黄河中游，地势平坦，属于黄土高原半干旱气候，土质多为黄土和松散砂土，地质条件相对复杂。

在这样的地质条件下，传统的打桩工艺容易受到地质条件的限制，而短螺旋挤土灌注桩技术就可以充分发挥其优势。

目前，宁夏地区已经有许多建筑项目开始采用短螺旋挤土灌注桩技术作为其基础工程的施工工艺。

例如在铁路、公路、桥梁等基础工程中，短螺旋挤土灌注桩技术已经得到了广泛的应用。

在宁夏建设的大型工程中，短螺旋挤土灌注桩技术也被广泛应用。

在土地整治和治理工程中，也开始使用短螺旋挤土灌注桩技术进行地基处理，加固地基。

螺纹挤密灌注桩施工方案1. 引言螺纹挤密灌注桩是一种常用于土木工程的基础施工技术，它通过挤压注浆的方式，在地下形成坚固的承载层，以支撑建筑物或其他重型结构。

本文档将详细介绍螺纹挤密灌注桩的施工方案，包括施工前的准备工作、施工过程的步骤以及施工后的注意事项。

2. 施工前准备在进行螺纹挤密灌注桩施工前，需要进行一系列的准备工作，以确保施工的顺利进行。

2.1 现场勘察与设计在施工前，需要对施工现场进行详细的勘察，并根据工程设计要求制定相应的施工方案。

勘察包括地质勘察和现场地形勘察，以确定桩基的位置、数量和设计要求。

2.2 材料采购与检验根据设计要求，采购符合规格的螺纹挤密灌注桩施工所需的材料，如钢筋、注浆材料等，并进行必要的材料检验，以确保材料的质量符合要求。

2.3 施工设备及人员组织确定施工所需的设备，如挤浆机、螺纹挤压桩机等，并安排合适的人员组织，包括施工人员、质量检验员和安全监督员等，以确保施工过程的安全和质量。

2.4 施工图纸制定根据设计要求，制定施工图纸，并进行相应的复核和校对，以确保施工的准确性和一致性。

3. 施工过程3.1 地面准备首先，需要对施工现场进行地面准备工作，包括清理垃圾、除草和平整地面。

同时，还需搭建施工现场临时设施，如施工棚和办公室等。

3.2 桩基定位根据施工图纸和勘察结果，在地面上标出桩基的位置和数量，并进行验收确认。

3.3 钢筋制作与安装根据设计要求，制作符合规格的钢筋骨架，并按设计要求进行安装。

其中，需要注意钢筋的排布、连接方式和钢筋与地面的嵌入深度等。

3.4 挤压注浆在钢筋安装完成后，使用螺纹挤压桩机将注浆材料挤压到地下，以形成桩体。

在挤压过程中，需要控制挤压速度和压力，并定期进行注浆质量检验。

3.5 后处理与固化在注浆完成后，对桩体进行后处理与固化。

包括修整桩顶、重复注浆以填实孔隙、桩顶保护等。

4. 施工后事项4.1 质量检验与验收在施工完成后，对施工质量进行检验，并进行质量验收。

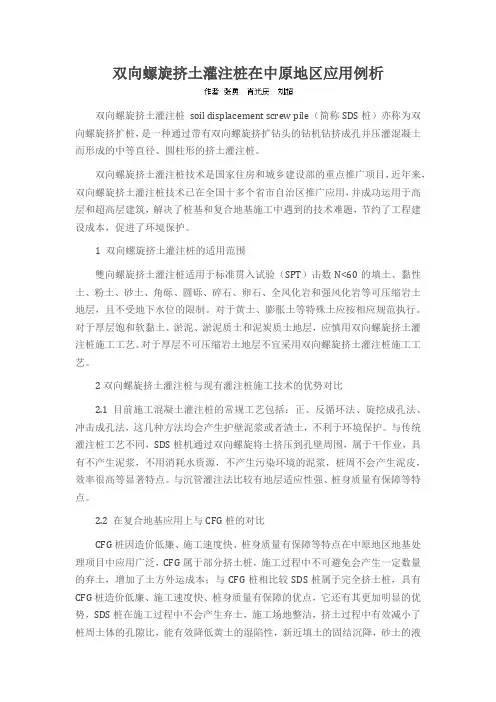

双向螺旋挤土灌注桩在中原地区应用例析双向螺旋挤土灌注桩soil displacement screw pile（简称SDS桩）亦称为双向螺旋挤扩桩，是一种通过带有双向螺旋挤扩钻头的钻机钻挤成孔并压灌混凝土而形成的中等直径、圆柱形的挤土灌注桩。

双向螺旋挤土灌注桩技术是国家住房和城乡建设部的重点推广项目，近年来，双向螺旋挤土灌注桩技术已在全国十多个省市自治区推广应用，并成功运用于高层和超高层建筑，解决了桩基和复合地基施工中遇到的技术难题，节约了工程建设成本，促进了环境保护。

1 双向螺旋挤土灌注桩的适用范围雙向螺旋挤土灌注桩适用于标准贯入试验（SPT）击数N<60的填土、黏性土、粉土、砂土、角砾、圆砾、碎石、卵石、全风化岩和强风化岩等可压缩岩土地层，且不受地下水位的限制。

对于黄土、膨胀土等特殊土应按相应规范执行。

对于厚层饱和软黏土、淤泥、淤泥质土和泥炭质土地层，应慎用双向螺旋挤土灌注桩施工工艺。

对于厚层不可压缩岩土地层不宜采用双向螺旋挤土灌注桩施工工艺。

2双向螺旋挤土灌注桩与现有灌注桩施工技术的优势对比2.1 目前施工混凝土灌注桩的常规工艺包括：正、反循环法、旋挖成孔法、冲击成孔法，这几种方法均会产生护壁泥浆或者渣土，不利于环境保护。

与传统灌注桩工艺不同，SDS桩机通过双向螺旋将土挤压到孔壁周围，属于干作业，具有不产生泥浆，不用消耗水资源，不产生污染环境的泥浆，桩周不会产生泥皮，效率很高等显著特点。

与沉管灌注法比较有地层适应性强、桩身质量有保障等特点。

2.2 在复合地基应用上与CFG桩的对比CFG桩因造价低廉、施工速度快、桩身质量有保障等特点在中原地区地基处理项目中应用广泛，CFG属于部分挤土桩，施工过程中不可避免会产生一定数量的弃土，增加了土方外运成本；与CFG桩相比较SDS桩属于完全挤土桩，具有CFG桩造价低廉、施工速度快、桩身质量有保障的优点，它还有其更加明显的优势，SDS桩在施工过程中不会产生弃土，施工场地整洁，挤土过程中有效减小了桩周土体的孔隙比，能有效降低黄土的湿陷性，新近填土的固结沉降，砂土的液化指数，通过挤密作用提高了桩的侧摩阻力，在相同承载力要求下比CFG桩距加大，减小群桩效应，总体造价比CFG降低10%左右，具有十分显著的经济效益及社会效益。
