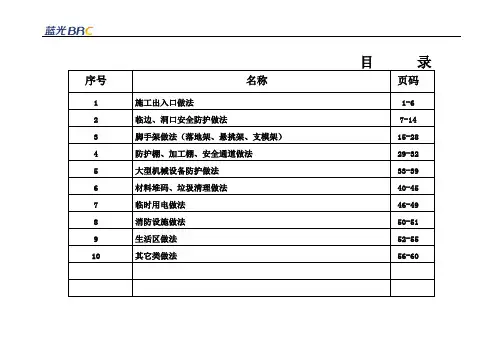

目录第一部分、施工出入口做法1.施工大门效果图1-1施工大门立面图1、施工大门为门楼式，门楼采用角钢搭设，上横梁与立柱采用喷绘全封闭，喷绘颜色如左图，门扇距离地面10cm。
2、施工大门门柱、门楼字体为方正兰亭粗黑，字体太小与门柱、门楼比例协调，字体颜色左图，不得更改，材质为喷绘。
3、施工大门LOGO均为“蓝光BRC+项目名称”的VI组合，不干胶喷绘彩色，不得出现施工单位的LOGO。
第一部分、施工出入口做法2.临时围墙、临时围档3．门卫室做法说明做法说明做法说明做法说明1、大门人行出口应设刷卡器。
2、进出人员须刷卡进入施工现场。
1、施工大门外墙一侧应设置标识牌，内容包括：工程概况牌、文明施工牌、管理人员及监督电话牌、安全生产牌、消防保卫牌、施工总平面布置图、安全平面布置图。
2、每个标牌尺寸为900×1400mm（宽*高），字体为宋体，白底黑字，高清喷绘，总长≤7000mm。
第一部分、施工出入口做法6.冲洗设备7.信息宣传栏做法说明做法说明1、工地大门口必须作硬化处理，车辆出入口位置设车辆冲洗装置和排水沟，排水沟具有自然散水功能，不能积水，排水沟宽×深≥300×300mm，设二级沉淀池，容积≥2m3。
沟盖水篦子采用∮25钢筋，间距50mm,四周用301、信息宣传栏（内容包括：平安卡办理、工资发放、班组考核、实测实量数据、劳务合同办理公示、通知宣传、优秀做法照片展览、违章照片展览）。
2、信息宣传栏设置应有施工现场特色，宣传栏高度宜为2200mm,可连续设置，角钢做边框。
2、设有专人负责冲洗工地外出车辆，确保带有泥土的车辆经冲洗干净后才能驶入城市街道。
并随时保持场地内干净、整洁。
也分栏设置，长度可结合各项目实际进行布置，但应满足刚度要求，有防雨措施。
第一部分、施工出入口做法8.班前讲台重大危险源公示牌做法说明1、项目必须在工地的入口处附近设置安全实体样板墙。
内容包括但不限于：外架搭设、支模架搭设、临边洞口封闭等实体做法。
第二部分、临边、洞口安全防护做法1.基坑边安全防护示意图1-1.基坑边排水、防护剖面图第二部分、临边、洞口安全防护做法2. 工具式临边防护栏杆2-1.楼层边、阳台边、屋面边安全防护示意图做法说明做法说明1、分层施工的楼梯口和梯段边，必须安装临时防护栏杆和档脚板。
2、防护栏杆应搭设三道，第一道栏杆离地1200mm ，第二道栏杆离地600mm 。
立杆间距不大于1000mm 。
3、防护栏杆水平杆、立杆均涂刷间距为400mm 红白相间安全色。
4、独立楼梯，若两边均无有效遮挡，则两边均应设置防护栏杆和档脚板。
第二部分、临边、洞口安全防护做法4.楼梯间工具式做法4-1基坑边工具式做法做法说明1、临边防护需采用工具式防护栏杆，固定方式如图。
第二部分、临边、洞口安全防护做法5.水平洞口的安全防护（＜1500mm）示意图做法说明1、洞口四周用钢管搭设三道防护栏杆，第一道栏杆距楼面1200mm,第二道栏杆距楼面600mm ，第三道栏杆距楼面200mm 。
2、洞口尺寸不大于2000mm 时，中间设一道立杆；洞口尺寸大于2000mm 时，立杆间距不大于1200mm 。
3、洞口采用木模板和木枋封闭。
4、水平杆和立杆刷间距400mm 红白相间安全警戒色。
第二部分、临边、洞口安全防护做法7.竖向洞口的安全防护示意图8.电梯井防护门示意图做法说明做法说明1、下边沿至楼板或底面低于800mm的窗台等竖向洞口，如坠落高度大于2000mm时，需加设1200mm高防护拉杆；洞口宽度≤1800mm的采用单立杆,栏杆两头固定于结构上；洞口宽度＞1800mm的按照“楼层边、阳台边、屋面边安全防护”要求搭设防护栏杆。
1、电梯井门洞安装1800mm高悬垂式钢筋防护门，外框钢筋直径为ф16，中间为ф14，竖向钢筋间距不大于150mm2、防护门底部安装200mm钢质档脚板。
防护门和档脚板刷红白相间警戒色。
第二部分、临边、洞口安全防护做法9.电梯井水平安全防护示意图做法说明1、立杆、横杆、防护栏杆为黄色，剪刀撑为红白色相间（每段长度为400mm ）。
踢脚线每三层设置一道，材质为硬质板材，固定于立杆内侧。
脚手架内侧满挂密目安全网，安全网强度符合规范要求张挂平整，并保持整洁无破损。
2、剪刀撑的斜撑每6000mm 必须与架体有三个连接点。
第三部分、脚手架做法（落地架、悬挑架、支模架）1-2落地式脚手架剖面图 2.落地式脚手架基础示意图做法说明做法说明1. 落地式钢管脚手架地基应按方案要求平整夯实，并设置排水沟。
24m 以下落地式外脚手架必须沿脚手架长度方向铺设木枋；24m 以上落地式外脚手架必须沿脚手架长度方向铺设50mm 厚度木垫板。
每根立杆下设置底座和垫板。
第三部分、脚手架做法（落地架、悬挑架、支模架）3.悬挑钢梁穿墙、楼面构造3-1.悬挑钢梁U 型螺栓固定构造5mm做法说明1、悬挑钢梁采用不小于16#工字钢为主挑梁, 悬挑长度应按设计确定，结构外悬挑段长度不宜大于，外立杆与型钢端部距离50mm，建筑物内型钢锚固长度是外悬挑倍。
工字钢采用不小于φ14钢丝绳斜拉，钢丝绳U型拉环应使用直径不小于ф20的圆钢，卡环间距为钢丝绳直径的6-7倍为宜。
1-钢板2-连接环3-双螺母4-预埋螺杆5-钢垫片做法说明1.钢丝绳夹应把夹座扣在钢丝绳的工作段上，U 型螺栓扣在钢丝绳的尾段上。
2. 钢丝绳夹不得在钢丝绳上交替布置。
3.钢丝绳夹的间距等于6-7倍的钢丝绳直径。
4.紧固钢丝绳夹时须考虑每个钢丝绳夹的合理受力，距套环最远处的绳夹不得首先单独紧固。
5.离套环最近的绳夹应尽可能的靠近套环。
6. 悬挑工字钢在安装斜拉钢丝绳前，其上搭设的架体不能超过两层。
严禁采用钢筋代替斜拉钢丝绳。
第三部分、脚手架做法（落地架、悬挑架、支模架）5.连墙件5-1连墙件预埋示意图做法说明做法说明1、连墙件的杆件及扣件需刷红色油漆警示。
1、连墙件须采用刚性构件并分别与内外立杆相连接；水平杆与预埋杆用十字扣件连接并加设防滑扣；尽可能靠近外架主接点与预埋杆根部,偏离主节点的距离不应大于300mm，偏离预埋杆根部的距离不得大于100mm。
第三部分、脚手架做法（落地架、悬挑架、支模架）5-2.连墙件间距、覆盖面积5-3连墙件抱柱示意图做法说明1、剪刀撑搭设前需绘制剪刀撑立面图，对每道剪刀撑的跨度进行排版，并严格按排版图实施。
2、高度在24m 以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。
中间各道剪刀撑之间的距离不大于15m。
每道剪刀撑宽度不小于4跨，且不小于6m。
斜杆与地面的倾角宜在450~600之间。
3、高度在24m 以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。
4、一字型、开口型双排架两断口必须设置横向斜撑；24米以上架体在架体拐角处及中间每六跨设置一道横向斜撑。
5、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，三个旋转扣均布固定。
杆件伸出扣件边缘长度大于100mm。
第三部分、脚手架做法（落地架、悬挑架、支模架）7.卸料平台平面图7-1卸料平台剖面图做法说明做法说明1、卸料平台围挡内右侧挂卸料平台告示牌、验收牌。
两牌的尺寸均为：宽×高=800mm×1000mm。
1、预埋件与斜拉钢丝绳同悬挑架钢梁做法。
第三部分、脚手架做法（落地架、悬挑架、支模架）7-4卸料平台前端防护门示意图7-5卸料平台防护门插销示意图做法说明1、卸料平台前端必须设置可推开的防护门，便于吊运架管。
运输其它材料时防护门必须关闭。
第三部分、脚手架做法（落地架、悬挑架、支模架）8.脚手板防护示意图8-1脚手板搭接与对接示意图做法说明做法说明 1、作业层及作业层的下一层必须满铺脚手板，脚手板离建筑物结构的距离不应大于150mm 。
1、落地架第二层，悬挑架（爬架）首层，中间层不超过12 m 且不超过三层满铺一道硬质隔断防护，并在两层硬防护的中间部位张挂水平兜网，水平兜网必须用线绳连接至建筑物结构。
第三部分、脚手架做法（落地架、悬挑架、支模架）11.悬挑脚手架底层封闭、踢脚板示意图12.悬挑脚手架底部示意图做法说明做法说明1、悬挑架底层用模板全封闭并刷黄黑油漆。
2、踢脚板刷黄黑色间距200mm，高度200mm。
1、悬挑架底部需满封，且包括型钢统一刷黄油漆并设黄黑色踢脚板。
第三部分、脚手架做法（落地架、悬挑架、支模架）13.一般梁板支模示意图14．剪力墙、柱支模示意图做法说明1、支模架严禁与脚手架进行连接。
模板支架立杆底部应设置垫板，不得使用砖及脆性材料铺垫.2、模板支架立杆在安装的同时，应设水平杆，水平杆的间距（步距）小于1500mm。
上部自由高度小于500mm。
3、满堂模板立杆高度超过4m以上时，应每隔2步设置一道水平剪刀撑。
4、后浇带的支撑体系必须单独设置，严禁拆除后回顶。
5、可调顶托螺杆伸出长度不宜超过200mm，且在其下方应设置一道水平杆。
第四部分、防护棚、加工棚、安全通道做法1.钢筋棚1-1钢筋棚立面图做法说明1、钢筋防护棚棚顶及侧沿采用蓝色，长轴方向两侧搭设防护栏杆封闭，上道杆高1200mm，下道杆高600mm。
2、型钢工具式脚手架采用1500×800×1000mm，C20素砼基础(若基础地基承载力不能满足要求则配置φ6@200×200单层双向底筋)，基础顶面预埋500×500×6mm钢板，加工棚立柱与基础预埋钢板焊接连接。
立柱采用20#工字钢，立杆间距4m，高3m，刷红色油漆。
屋架采用20#工字钢主挑梁，φ48钢管次梁，宽5m，高，刷红色油漆，屋盖采用厚镀锌铁皮瓦，刷蓝油漆。
3、朝向施工道路一侧的钢筋加工棚右侧檐口下挂“当心机械伤害”提示牌。
提示牌尺寸：宽×高：800mm×1700mm。
在相对的另一侧檐口下挂操作规程图牌。
图牌的尺寸为：宽×高=3000mm×1500mm。
图牌朝内。
4、木工棚可根据项目实际情况按照比例适当缩放，其他按照钢筋棚标准制作。
第四部分、防护棚、加工棚、安全通道做法2.楼层安全通道3.主安全通道做法说明1、安全通道一般采用双层顶棚形式，顶层满铺50mm厚脚手板，两层板之间应保持700mm 间距。
防护棚内侧应设置八字撑，两侧搭设剪刀撑并满挂绿色密目安全网。
2、安全通道长度根据建筑物坠落半径确定，一般为3 米、6 米两种，高度一般为米。
坠落半径：2-3m高为3m，5-15m高为4m，15-30m为5m，>30m 为6m，可根据建筑物高度适当调整安全通道长度。
3、安全通道两侧应搭设方钢立柱，在进口处张挂安全警示标志牌和安全宣传标语。
第四部分、防护棚、加工棚、安全通道做法4．之字斜道示意图4-1.一字斜道做法说明做法说明1、高度不大于6000mm的脚手架，宜采用一字型斜道；高度大于6000mm的脚手架，宜采用之字型斜道，斜道铺设必须到达作业层。
