连续刚构桥施工标准工艺详解

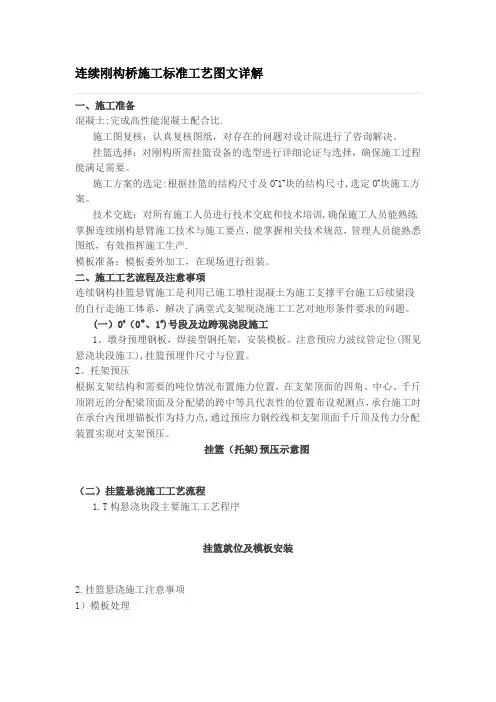

连续刚构桥施工标准工艺图文详解一、施工准备混凝土:完成高性能混凝土配合比.施工图复核：认真复核图纸，对存在的问题对设计院进行了咨询解决。

挂篮选择：对刚构所需挂篮设备的选型进行详细论证与选择，确保施工过程能满足需要。

施工方案的选定:根据挂篮的结构尺寸及O#1#块的结构尺寸,选定O#块施工方案。

技术交底：对所有施工人员进行技术交底和技术培训,确保施工人员能熟练掌握连续刚构悬臂施工技术与施工要点，能掌握相关技术规范，管理人员能熟悉图纸，有效指挥施工生产.模板准备：模板委外加工，在现场进行组装。

二、施工工艺流程及注意事项连续钢构挂篮悬臂施工是利用已施工墩柱混凝土为施工支撑平台施工后续梁段的自行走施工体系，解决了满堂式支架现浇施工工艺对地形条件要求的问题。

(一）0#（0＃、1#)号段及边跨现浇段施工1。

墩身预埋钢板，焊接型钢托架，安装模板。

注意预应力波纹管定位(图见悬浇块段施工),挂篮预埋件尺寸与位置。

2。

托架预压根据支架结构和需要的吨位情况布置施力位置，在支架顶面的四角、中心、千斤顶附近的分配梁顶面及分配梁的跨中等具代表性的位置布设观测点，承台施工时在承台内预埋锚板作为持力点,通过预应力钢绞线和支架顶面千斤顶及传力分配装置实现对支架预压。

挂篮（托架)预压示意图（二）挂篮悬浇施工工艺流程1.T构悬浇块段主要施工工艺程序挂篮就位及模板安装2.挂篮悬浇施工注意事项1）模板处理模板必须精心打磨,保证无错台、杂物、锈斑。

刷涂专业防锈脱模剂，为混凝土外观质量打好基础。

对于两板混凝土施工缝处模板必须贴合严密，不可漏浆。

2）钢筋绑扎使用6mm钢板作为端头模板，在其上预留钢筋孔起到钢筋定位架的作用，保证钢筋间距、数量及保护层厚度。

预应力预埋波纹管，采用两段定位中间加焊定位架，定位架采用U型钢筋制作，间距不得大于1000px。

竖、横向预应力管道固定端必须严格按要求密封，保证张拉结束后压浆通顺。

纵向波纹管中穿胶皮芯防止水泥浆堵塞波纹管道。

连续刚构桥箱梁施工工艺流程
连续刚构桥箱梁施工工艺流程：
①施工准备：完成高性能混凝土配合比试验，复核施工图纸，解决设计中存在的问题，选择并准备挂篮设备和其他施工机械。

②墩顶0号块施工：在桥墩顶部搭建支架或托架，进行0号块的混凝土浇筑，此部分通常作为后续悬臂施工的起点。

③悬臂施工准备：安装挂篮，进行挂篮的预压测试，确保挂篮系统的承载能力和稳定性。

④悬臂浇筑：使用挂篮进行箱梁的分段浇筑，每段浇筑完毕后移动挂篮至下一位置继续施工。

⑤预应力施工：在每段箱梁浇筑完成后，按照设计要求进行预应力筋的穿束和张拉，以增强结构的承载能力。

⑥纵向连续施工：待悬臂浇筑段达到一定长度后，进行纵向连续施工，即在悬臂端部进行合龙，形成连续的箱梁结构。

⑦体系转换：在箱梁合龙后，拆除临时支座，进行体系转换，使结构从T 形刚构转变为连续刚构或连续梁体系。

⑧边跨合龙：在主跨合龙后，进行边跨的合龙施工，确保全桥结构完整。

⑨桥面系施工：完成桥面板的铺设，包括防水层、沥青混凝土层等，以及栏杆、排水系统等附属设施的安装。

⑩伸缩缝安装：在桥面两端安装伸缩缝装置，以适应温度变化引起的桥梁伸缩。

⑪桥面铺装：进行桥面的最终铺装，确保行车安全和舒适。

⑫清理与验收：施工完成后，清理现场，进行质量检验和工程验收，确保符合设计和规范要求。

连续刚构桥悬臂浇注施工工艺及操作要点，老师傅必备技能来源：筑龙论坛版权归原作者所有小编有话说高铁的快速发展，向世界展现了我们的中国速度，但那时由于高铁速度高，冲击荷载大等要求，因此对于大跨连续钢构桥的施工精度、工后沉降以及跨中徐变挠度都提出了更高的要求，而刚构桥中应用最多的就是悬臂浇筑法，所以今天小编通过一个实例来和大家一起来巩固夯实一下桥梁悬臂浇筑的施工工艺以及操作要点吧！1、0#块采用墩顶托架法施工，安全可靠。

2、使用特制无平衡重、自行式挂篮,结构设计刚度大，受力明确，操作方便，重复利用性较好。

3、优化了钢筋绑扎、混凝土浇筑、预应力张拉施工工艺，将悬浇梁单节段施工时间缩短至平均8-10天（5天张拉），提高了工效，加快了施工进度。

4、将高标号、高性能、耐久性混凝土施工程序化、标准化。

5、悬浇梁线形和应力监控方法先进，效果好。

工艺原理：结合高空、跨航道、设计标准高、工期紧等特点，对于大体积0#块采用悬空托架施工并采用张拉钢绞线的方法进行预压。

悬灌挂篮采用了LM-300无平衡重自行式三角挂篮。

为了保证桥梁成桥后的质量和施工线形，悬灌施工过程中在对挂篮拼装、模板标高、钢筋绑扎、砼泵送、浇筑及养生、预应力张拉、压浆等环节进行控制的同时，还通过采用SAP2000、MIDAS 等软件模拟施工过程、计算节段预抛值，使成桥内力、线形符合要求。

通过对整个施工过程中各个环节的质量跟踪、安全控制，xx水道特大桥顺利完成合龙，保证了施工工期。

一、总体施工工艺本桥主墩位于水中，从岸边搭设栈桥至墩位，作为通道。

墩位处设塔吊，作为垂直提升机具。

混凝土采用输送泵泵送至施工现场。

0#块采用墩顶托架法施工，混凝土分两次浇筑。

悬浇施工采用三角挂篮，合龙顺序为先中跨后边跨，合龙段两侧设水箱配重，利用挂篮主桁架形成合龙段井字形吊架。

二、0#块施工工艺及技术0#块采用墩顶托架法施工，单片三角托架在地面采用型钢焊制，塔吊安装，与墩身顶部预埋钢板相连，0#块托架结构检算见图5.2-1。

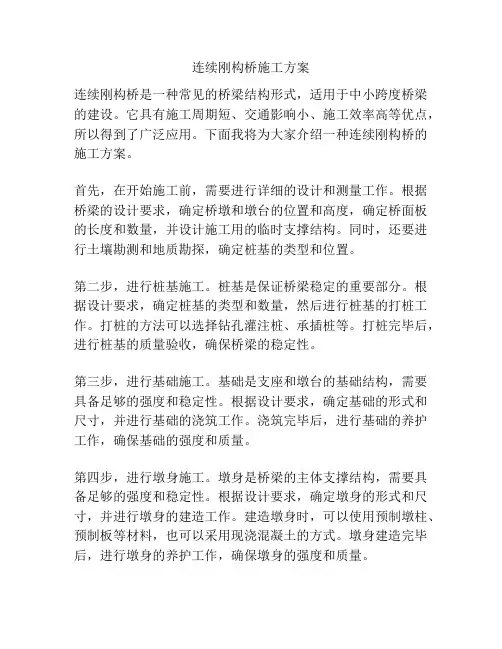

连续刚构桥施工方案连续刚构桥是一种常见的桥梁结构形式，适用于中小跨度桥梁的建设。

它具有施工周期短、交通影响小、施工效率高等优点，所以得到了广泛应用。

下面我将为大家介绍一种连续刚构桥的施工方案。

首先，在开始施工前，需要进行详细的设计和测量工作。

根据桥梁的设计要求，确定桥墩和墩台的位置和高度，确定桥面板的长度和数量，并设计施工用的临时支撑结构。

同时，还要进行土壤勘测和地质勘探，确定桩基的类型和位置。

第二步，进行桩基施工。

桩基是保证桥梁稳定的重要部分。

根据设计要求，确定桩基的类型和数量，然后进行桩基的打桩工作。

打桩的方法可以选择钻孔灌注桩、承插桩等。

打桩完毕后，进行桩基的质量验收，确保桥梁的稳定性。

第三步，进行基础施工。

基础是支座和墩台的基础结构，需要具备足够的强度和稳定性。

根据设计要求，确定基础的形式和尺寸，并进行基础的浇筑工作。

浇筑完毕后，进行基础的养护工作，确保基础的强度和质量。

第四步，进行墩身施工。

墩身是桥梁的主体支撑结构，需要具备足够的强度和稳定性。

根据设计要求，确定墩身的形式和尺寸，并进行墩身的建造工作。

建造墩身时，可以使用预制墩柱、预制板等材料，也可以采用现浇混凝土的方式。

墩身建造完毕后，进行墩身的养护工作，确保墩身的强度和质量。

第五步，进行连续刚构的梁体施工。

梁体是桥梁的横向主体部分，需要具备足够的强度和刚度。

根据设计要求，确定梁体的形式和尺寸，并进行梁体的建造工作。

建造梁体时，可以使用预制梁段、现浇混凝土等材料。

梁体建造完毕后，进行梁体的养护工作，确保梁体的强度和质量。

最后，进行桥面铺装和辅助工程。

根据设计要求，进行桥面铺装和辅助工程，包括护栏安装、排水系统建设等。

完成这些工作后，对整座桥梁进行最终验收，确保桥梁的质量和安全性。

以上就是一种连续刚构桥的施工方案。

每个施工步骤都需要严格按照设计要求和相关规范进行施工，确保桥梁的安全和质量。

同时，施工过程中还需要注意环境保护和安全防护，确保施工过程的顺利进行。

（建筑工程管理）连续刚构桥施工工艺连续刚构桥施工工艺1.连续梁桥、连续刚构桥概念俩跨或俩跨之上连续梁桥，属超静定体系。

连续梁于恒活载作用下，产生支点负弯距对跨中正弯距有卸载作用，使内力状态比较均匀合理。

连续梁于连续梁和墩之间设有支座，连续刚构将主梁做成连续梁体和薄臂桥墩固结而成。

2.梁体悬浇施工预应力混凝土连续梁桥、连续刚构桥采用悬臂施工的方法，需要施工中进行体系转换。

即于悬臂浇注混凝土施工时，结构受力状态呈T形刚构、悬臂梁，待主梁合拢后形成连续刚构或连续梁。

预应力混凝土悬臂梁桥、连续梁桥墩梁是铰接（设置支座），不能承受弯距，于悬臂浇注时需采取措施，设置临时支座将墩梁固结，待悬臂施工至合拢状态后才能拆除临时支座形成连续梁桥。

T型刚构、连续刚构桥墩梁是固结的，采用悬臂浇注施工时，结构本身已具有承受悬臂梁体重量的抗弯能力，可根据设计和施工要求设置临时托架和挂篮进行悬臂施工。

2.1.悬臂梁体分段悬臂浇筑施工时，梁体壹般要分四大部分浇筑，0#段（即墩顶段）、0#段俩侧对称分段悬臂浇注部分和不平衡梁段、边孔于支架上浇注部分、中跨和边跨合拢部分。

2.2.悬浇程序（墩梁铰接）1、于墩梁间设置临时固结系统，然后于托架上浇注0#段。

2、于0#段上安装悬臂挂篮，向俩侧依次浇注对称梁段和不平衡梁段。

3、于临时支架上浇注边跨梁段。

4、于挂篮上浇注中跨和边跨合拢段。

2.3.施工工艺2.3.1.0#段施工0#段结构复杂，预埋件、钢筋、各向预应力钢束及其孔道、锚具密集交错，梁面有纵横坡度，端面和待浇段密切相连，要精心施工。

混凝土浇注顺序先底板、再腹板、后顶板。

施工程序如下：（1）安装墩顶托架平台（如梁底距离地面较小，可立钢管支架，如距离较大，则墩顶预埋型钢作为牛腿支架）；（2）浇注支座垫石及临时支座；（3）安装永久盆式橡胶支座；（5）安装底板部分堵头模板；（6）托架平台试压。

（7）调整模板位置及标高；（8）绑扎底板和腹板的伸入钢筋；（9）安装底板上的竖向预应力管道和预应力筋；（10）绑扎腹板、横隔板钢筋及管道定位筋；（11）安装腹板纵向预应力管道及预应力钢筋。

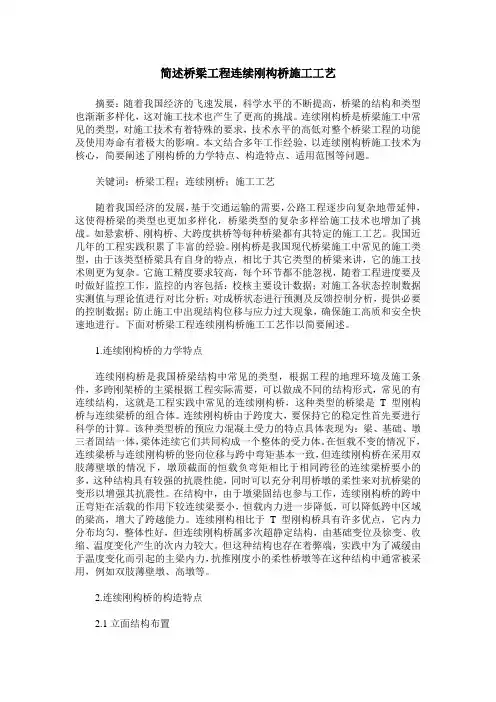

简述桥梁工程连续刚构桥施工工艺摘要：随着我国经济的飞速发展，科学水平的不断提高，桥梁的结构和类型也渐渐多样化，这对施工技术也产生了更高的挑战。

连续刚构桥是桥梁施工中常见的类型，对施工技术有着特殊的要求，技术水平的高低对整个桥梁工程的功能及使用寿命有着极大的影响。

本文结合多年工作经验，以连续刚构桥施工技术为核心，简要阐述了刚构桥的力学特点、构造特点、适用范围等问题。

关键词：桥梁工程；连续刚桥；施工工艺随着我国经济的发展，基于交通运输的需要，公路工程逐步向复杂地带延伸，这使得桥梁的类型也更加多样化，桥梁类型的复杂多样给施工技术也增加了挑战。

如悬索桥、刚构桥、大跨度拱桥等每种桥梁都有其特定的施工工艺。

我国近几年的工程实践积累了丰富的经验。

刚构桥是我国现代桥梁施工中常见的施工类型，由于该类型桥梁具有自身的特点，相比于其它类型的桥梁来讲，它的施工技术则更为复杂。

它施工精度要求较高，每个环节都不能忽视，随着工程进度要及时做好监控工作，监控的内容包括：校核主要设计数据；对施工各状态控制数据实测值与理论值进行对比分析；对成桥状态进行预测及反馈控制分析，提供必要的控制数据；防止施工中出现结构位移与应力过大现象，确保施工高质和安全快速地进行。

下面对桥梁工程连续刚构桥施工工艺作以简要阐述。

1.连续刚构桥的力学特点连续刚构桥是我国桥梁结构中常见的类型，根据工程的地理环境及施工条件，多跨刚架桥的主梁根据工程实际需要，可以做成不同的结构形式，常见的有连续结构，这就是工程实践中常见的连续刚构桥，这种类型的桥梁是T型刚构桥与连续梁桥的组合体。

连续刚构桥由于跨度大，要保持它的稳定性首先要进行科学的计算。

该种类型桥的预应力混凝土受力的特点具体表现为：梁、基础、墩三者固结一体，梁体连续它们共同构成一个整体的受力体。

在恒载不变的情况下，连续梁桥与连续刚构桥的竖向位移与跨中弯矩基本一致，但连续刚构桥在采用双肢薄壁墩的情况下，墩顶截面的恒载负弯矩相比于相同跨径的连续梁桥要小的多，这种结构具有较强的抗震性能，同时可以充分利用桥墩的柔性来对抗桥梁的变形以增强其抗震性。

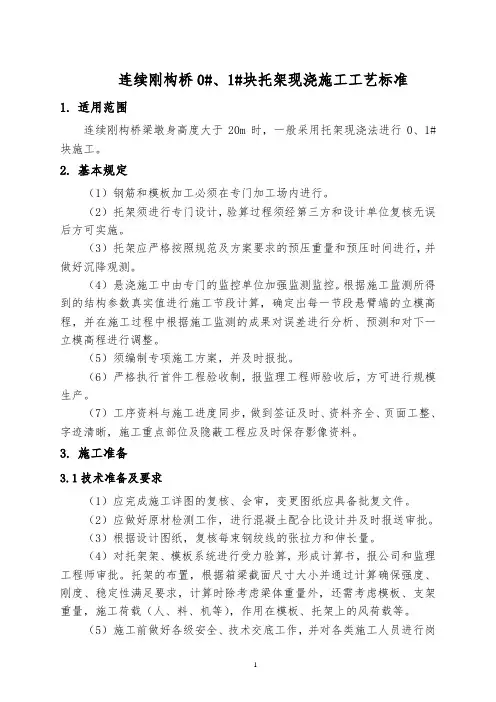

连续刚构桥0#、1#块托架现浇施工工艺标准1.适用范围连续刚构桥梁墩身高度大于20m时，一般采用托架现浇法进行0、1#块施工。

2.基本规定（1）钢筋和模板加工必须在专门加工场内进行。

（2）托架须进行专门设计，验算过程须经第三方和设计单位复核无误后方可实施。

（3）托架应严格按照规范及方案要求的预压重量和预压时间进行，并做好沉降观测。

（4）悬浇施工中由专门的监控单位加强监测监控。

根据施工监测所得到的结构参数真实值进行施工节段计算，确定出每一节段悬臂端的立模高程，并在施工过程中根据施工监测的成果对误差进行分析、预测和对下一立模高程进行调整。

（5）须编制专项施工方案，并及时报批。

（6）严格执行首件工程验收制，报监理工程师验收后，方可进行规模生产。

（7）工序资料与施工进度同步，做到签证及时、资料齐全、页面工整、字迹清晰，施工重点部位及隐蔽工程应及时保存影像资料。

3.施工准备3.1技术准备及要求（1）应完成施工详图的复核、会审，变更图纸应具备批复文件。

（2）应做好原材检测工作，进行混凝土配合比设计并及时报送审批。

（3）根据设计图纸，复核每束钢绞线的张拉力和伸长量。

（4）对托架架、模板系统进行受力验算，形成计算书，报公司和监理工程师审批。

托架的布置，根据箱梁截面尺寸大小并通过计算确保强度、刚度、稳定性满足要求，计算时除考虑梁体重量外，还需考虑模板、支架重量，施工荷载（人、料、机等），作用在模板、托架上的风荷载等。

（5）施工前做好各级安全、技术交底工作，并对各类施工人员进行岗前培训。

技术人员应熟悉规范、规定、图纸和各种操作程序，相关操作人员应数量掌握0#块施工的各项要求。

3.2材料准备及要求（1）原材料：水泥、碎石、砂、钢筋、钢绞线、锚具等，由材料员和试验员按相关规定进行检验或外委试验，确保原材料质量符合相应规范及标准。

（2）混凝土配合比设计及试验：按混凝土设计强度要求，由工地试验室做设计配合比，驻地办试验室及中心实验室平行验证试验结果，以满足混凝土浇筑的要求。

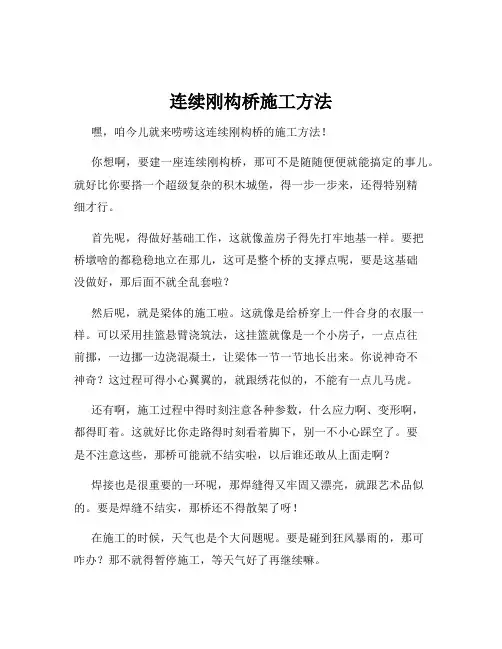

连续刚构桥施工方法嘿，咱今儿就来唠唠这连续刚构桥的施工方法！你想啊，要建一座连续刚构桥，那可不是随随便便就能搞定的事儿。

就好比你要搭一个超级复杂的积木城堡，得一步一步来，还得特别精细才行。

首先呢，得做好基础工作，这就像盖房子得先打牢地基一样。

要把桥墩啥的都稳稳地立在那儿，这可是整个桥的支撑点呢，要是这基础没做好，那后面不就全乱套啦？然后呢，就是梁体的施工啦。

这就像是给桥穿上一件合身的衣服一样。

可以采用挂篮悬臂浇筑法，这挂篮就像是一个小房子，一点点往前挪，一边挪一边浇混凝土，让梁体一节一节地长出来。

你说神奇不神奇？这过程可得小心翼翼的，就跟绣花似的，不能有一点儿马虎。

还有啊，施工过程中得时刻注意各种参数，什么应力啊、变形啊，都得盯着。

这就好比你走路得时刻看着脚下，别一不小心踩空了。

要是不注意这些，那桥可能就不结实啦，以后谁还敢从上面走啊？焊接也是很重要的一环呢，那焊缝得又牢固又漂亮，就跟艺术品似的。

要是焊缝不结实，那桥还不得散架了呀！在施工的时候，天气也是个大问题呢。

要是碰到狂风暴雨的，那可咋办？那不就得暂停施工，等天气好了再继续嘛。

而且啊，施工人员的技术那可得过硬，这可不是闹着玩的。

他们就像是一群超级英雄，要把这座桥完美地建起来。

要是技术不行，那可就糟糕啦！你想想，要是桥建好了，车辆在上面飞驰而过，那得多威风啊！但这威风的背后，可是无数人的努力和心血呢。

咱再说说这施工的安全问题，那可真是重中之重啊！施工人员得戴着安全帽，系着安全带，可不能有一点儿马虎。

这就好比你出门得穿好衣服一样，是最基本的要求。

总之呢，连续刚构桥的施工那是一个复杂又精细的活儿，需要各方的努力和配合。

从设计到施工，每一个环节都不能出错。

这不就跟咱过日子一样嘛，得认真对待每一件小事，日子才能过得红火呀！咱可不能小瞧了这建桥的事儿，这可是关乎大家出行安全和便利的大事呢！你说是不是这个理儿？。

连续刚构特大桥施工工艺流程
连续刚构特大桥施工工艺流程：
①施工准备：完成施工前的准备工作，包括场地平整、施工图复核、高性能混凝土配合比设计、挂篮设备选型及施工机械准备。

②基础施工：进行桥墩和桥台的基础施工，包括桩基、承台、墩身等，确保基础结构稳固。

③ 0号块施工：在桥墩上施工0号块作为后续悬臂浇筑的起点，采用托架或支架施工。

④挂篮拼装：在0号块上拼装挂篮，进行挂篮的调试与预压试验，确保挂篮结构安全可靠。

⑤悬臂浇筑：采用挂篮进行悬臂梁段的混凝土浇筑，每节段浇筑完毕后进行预应力张拉，完成混凝土养护后再前移挂篮进行下一节段施工。

⑥边跨现浇段施工：对于边跨，采用支架法进行现浇段的施工，完成边跨合拢。

⑦中跨合拢：当两侧悬臂浇筑接近中跨时，进行中跨合拢段的施工，精确控制合拢温度和应力，确保合拢精度。

⑧预应力施工：在梁体混凝土达到设计强度后，进行预应力张拉，包括纵向、横向和竖向预应力，完成后进行压浆和封锚。

⑨体系转换：在全桥合拢后，进行体系转换，拆除临时支座，使桥梁从T 构转变为连续刚构体系。

⑩桥面铺装：进行桥面防水层和沥青混凝土铺装，安装防撞栏杆等附属设施。

⑪收尾工作：完成桥面排水系统、照明、监控等设施的安装，清理施工现场。

⑫验收与通车：进行竣工验收，确保工程质量符合设计要求，最后开放交通。

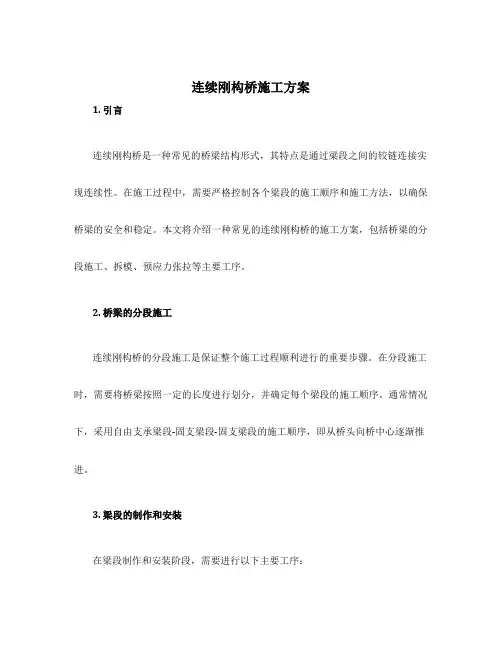

连续刚构桥施工方案1. 引言连续刚构桥是一种常见的桥梁结构形式，其特点是通过梁段之间的铰链连接实现连续性。

在施工过程中，需要严格控制各个梁段的施工顺序和施工方法，以确保桥梁的安全和稳定。

本文将介绍一种常见的连续刚构桥的施工方案，包括桥梁的分段施工、拆模、预应力张拉等主要工序。

2. 桥梁的分段施工连续刚构桥的分段施工是保证整个施工过程顺利进行的重要步骤。

在分段施工时，需要将桥梁按照一定的长度进行划分，并确定每个梁段的施工顺序。

通常情况下，采用自由支承梁段-固支梁段-固支梁段的施工顺序，即从桥头向桥中心逐渐推进。

3. 梁段的制作和安装在梁段制作和安装阶段，需要进行以下主要工序：3.1 钢模制作和安装钢模是梁段制作的重要工具。

首先，在制作钢模之前，需要根据设计要求和施工图纸确定梁段的尺寸和形状。

然后，将这些尺寸和形状转化为具体的钢模尺寸和布置图纸，并进行制作和安装。

在制作过程中，需要注意钢模的准确度和稳定性，以确保梁段的准确度和优良性能。

3.2 钢筋加工和焊接钢筋是连续刚构桥梁中承受荷载和传递力的主要组成部分。

在梁段制作过程中，需要对钢筋进行加工和焊接。

首先，根据设计要求和施工图纸确定钢筋的数量和规格。

然后，根据钢筋的尺寸和形状，在钢模内进行钢筋加工和焊接，并采取必要的措施确保钢筋的准确度和稳定性。

3.3 混凝土浇筑混凝土浇筑是梁段制作的最后一步。

在浇筑前，需要进行混凝土和骨料的试验，以确保混凝土的质量符合要求。

然后，根据施工图纸和设计要求，进行混凝土和骨料的配比计算，并进行混凝土的搅拌和浇筑。

在浇筑过程中，需要注意控制混凝土的流动性和充实度，以确保梁段的强度和耐久性。

3.4 梁段安装梁段制作完成后，需要进行安装。

首先，根据施工图纸和设计要求，确定梁段的位置和方向。

然后，使用吊装设备将梁段从浇筑区域悬吊到预定位置，并进行精确调整和定位。

在安装过程中，需要注意梁段的水平度和垂直度，以确保梁段的稳定性和平衡性。

11．重点工程施工组织设计11.1 XX大桥施工组织设计11.1.5 施工方案、方法及工艺6) 连续刚构施工(1) 概况井口嘉陵江大桥主桥为84.9 m +144m +84.9m三跨预应力砼连续刚构。

主桥箱梁设计为单箱单室断面，箱顶面宽11米，底面宽7米，在墩与箱梁相接的根部断面梁高为10米，在跨中和边跨现浇段梁高为5.2米，其间箱梁底下缘按二次抛物线变化。

箱梁底板厚在墩顶为1.1米，跨中为0.45米，其间按二次抛物线变化。

箱梁腹板厚在墩顶为0.9米，跨中为0.45米，其间按线性变化。

T构的悬臂各分为17对梁段，其梁段数及梁段长度从根部至跨中为：2×3.0米、3×3.5米、12×4.0米累计悬臂总长度为64.5米，悬臂浇筑梁段最大控制重量约为2350kN。

主桥跨中合拢段长2.0米，两个边跨现浇梁段各长11.75米，边跨合拢段长2.0米。

主桥箱梁为三向预应力混凝土结构，纵向预应力采用φ15.24－12钢绞线，横向预应力采用φ15.24－5钢绞线，竖向预应力采用φ36精轧螺纹粗钢筋。

主桥箱梁结构复杂，施工较为困难，必须严格按施工工艺和方法进行施工，满足相关施工规范的要求，确保箱梁施工质量。

（2）施工方案0＃段采用墩顶托架施工，托架系统由安装于墩身上的三角托架承重，三角托架之上拼装万能杆件桁架作操作平台，翼缘板及箱内顶板采用门式脚手架支撑。

1#梁段采用支承于0#段的吊架悬臂施工，吊架主梁采用万能杆件拼装，吊架底篮及模板系统均采用挂篮的相应部件。

2#~ 17#梁段采用菱形挂篮悬臂施工，施工挂篮用在马鞍石嘉陵江公路大桥（146m+3×250m+146m连续刚构桥）使用过的施工挂篮进行改装。

边跨现浇段及边跨合拢段采用在落地支架上施工，支架用万能杆件拼装。

中跨合拢段采用合拢吊架施工，吊架底篮及模板采用挂篮的相应部件。

（3）总体工艺流程总体工艺流程如图11.1.5-6-1。

集包新增二线铁路中铁四局工程指挥部标准化施工工艺——————连续钢构工程
集包新增二线铁路中铁四局工程指挥部
1
连续刚构标准化施工工艺
一、施工理念
连续刚构桥是大跨桥梁的主力军，其为梁和刚架的组合体系，既保持了连
续梁五伸缩缝和行车平顺的特点，又保持了T型刚构不设支座、方便施工的特点。

在确保其强度、耐久性符合设计要求，空间位置、结构几何尺寸正确的情
况下，还要注重桥的外观质量。

混凝土要颜色一致，表面光洁，无裂纹，达到
清水混凝土的标准，做到内实外美。

二、总体施工工艺流程。

连续刚构标准化施工工艺一、施工理念连续刚构桥是大跨桥梁的主力军，其为梁和刚架的组合体系，既保持了连续梁五伸缩缝和行车平顺的特点，又保持了T型刚构不设支座、方便施工的特点.在确保其强度、耐久性符合设计要求，空间位置、结构几何尺寸正确的情况下，还要注重桥的外观质量。

混凝土要颜色一致，表面光洁，无裂纹，达到清水混凝土的标准，做到内实外美。

二、总体施工工艺流程集包新增二线铁路中铁四局工程指挥部 3集包新增二线铁路中铁四局工程指挥部 4集包新增二线铁路中铁四局工程指挥部 5集包新增二线铁路中铁四局工程指挥部 6三、设计标准主桥墩为4＊1.3m矩形薄壁墩，高度为10.5m，钻孔桩基础；过渡墩为圆端型桥墩，高度为8.5m，钻孔桩基础。

主孔跨中梁体高度为1.5m，墩顶固接处高度为2.6m，桥梁全宽为4.9m，主梁为矩形。

桥梁设计有2‰的纵坡,2%的横坡。

四、标准化施工工艺钻孔桩和承台、墩身施见钻孔桩、承台和墩身施工工艺标准.由于本桥是座旱桥，桥位区地势平坦，地基稳定，梁体重量较轻，适宜支架法施工。

根据本经理部的现有设备和现场的实际情况，决定对上部结构连续刚构梁制定支架法现浇施工。

（一）支架布置支架采用钢管脚手架满堂支架，根据设计一次性全部搭设完成。

1、支架布置说明满堂支架搭设前先进行地基处理，采用Ф48。

5*3。

5mm钢管脚手架做为支架，立柱钢管上面设L= 50cm长的可调节顶托,顶托上面方15*12mm2的方木，方木上放Ф48。

5*3.5mm钢管做为背销，背销上面开始安装竹胶板做为底模，在底模安装好后,进行预压，验收合格后进行钢筋、混凝土工作。

2、支架基础处理2.1测量放样按梁的平面投影在地面测量放样出支架位置，在地面划分出支架的大致结构，对支架外位置,多放样出1m。

2。

2地基处理连续刚构跨包西线, 其它位置用挖机和人工清除表面浮土然后用压路机进行碾压密实，压实度达到96%.在碾压密实的地基上，铺一层20cm厚的钢渣作为垫石基础，摊铺平整，并用压路机碾压密实、平整。

连续刚构桥施工方案一、引言连续刚构桥是一种常见的桥梁结构形式，其特点是主梁连续，并通过刚性转动支座与桥墩连接。

本文将针对连续刚构桥的施工方案进行论述。

二、施工前准备1. 桥梁设计方案评审：在施工前，对桥梁的设计方案进行评审，确保其符合设计要求，并根据实际情况进行优化。

2. 现场测量与勘察：对施工现场进行测量与勘察，了解地质条件、交通状况等，并做好相应的施工准备。

3. 施工组织设计：制定完整的施工组织设计方案，明确工期、人员配置、材料供应等事项，确保施工的顺利进行。

三、施工方法选择连续刚构桥的施工方法包括了预制法和现场浇筑法两种，根据具体情况选择适合的施工方法。

1. 预制法预制法是将桥梁的主梁和墩台等构件在预制场地进行制作，然后再运输到施工现场进行安装的方法。

其施工步骤如下：a. 制定预制构件制作方案：根据桥梁设计方案，制定预制构件制作方案，包括预制工艺、模板制作等。

b. 预制构件制作：根据预制构件制作方案，进行预制构件的制作，严格控制质量。

c. 运输与安装：将预制好的构件运输到施工现场，并通过吊装等方式进行安装。

2. 现场浇筑法现场浇筑法是将混凝土直接在施工现场进行浇筑的方法，其施工步骤如下：a. 模板搭设：在施工现场搭设模板，确保模板的平整度和稳定性。

b. 钢筋布置：根据设计要求，在模板内布置好钢筋，确保钢筋的位置准确。

c. 混凝土浇筑：在钢筋布置完成后，进行混凝土的浇筑，同时注意施工过程中的振捣和养护。

四、施工安全与质量控制1. 安全措施：施工中应加强现场安全管理，设置安全警示标志，合理规划施工区域，加强对施工人员的培训和安全意识教育。

2. 质量控制：施工过程中应严格按照设计要求进行施工，加强工序检查，保证混凝土配合比的准确性，严禁施工中出现违规操作。

五、施工后维护与检查1. 维护保养：桥梁竣工后，应定期进行维护保养工作，包括桥面铺装的养护、桥梁防腐等。

2. 检查评估：定期对桥梁进行检查评估，了解桥梁使用状况，及时发现并修复潜在问题，确保桥梁的安全使用。

连续刚构桥施工工艺1.连续梁桥、连续刚构桥概念两跨或两跨以上连续梁桥，属超静定体系。

连续梁在恒活载作用下，产生支点负弯距对跨中正弯距有卸载作用，使内力状态比较均匀合理。

连续梁在连续梁与墩之间设有支座，连续刚构将主梁做成连续梁体与薄臂桥墩固结而成。

2.梁体悬浇施工预应力混凝土连续梁桥、连续刚构桥采用悬臂施工的方法，需要施工中进行体系转换。

即在悬臂浇注混凝土施工时，结构受力状态呈T形刚构、悬臂梁，待主梁合拢后形成连续刚构或连续梁。

预应力混凝土悬臂梁桥、连续梁桥墩梁是铰接（设置支座），不能承受弯距，在悬臂浇注时需采取措施，设置临时支座将墩梁固结，待悬臂施工至合拢状态后才能拆除临时支座形成连续梁桥。

T型刚构、连续刚构桥墩梁是固结的，采用悬臂浇注施工时，结构本身已具有承受悬臂梁体重量的抗弯能力，可根据设计和施工要求设置临时托架和挂篮进行悬臂施工。

2.1.悬臂梁体分段悬臂浇筑施工时，梁体一般要分四大部分浇筑，0#段（即墩顶段）、0#段两侧对称分段悬臂浇注部分和不平衡梁段、边孔在支架上浇注部分、中跨和边跨合拢部分。

2.2.悬浇程序（墩梁铰接）1、在墩梁间设置临时固结系统，然后在托架上浇注0#段。

2、在0#段上安装悬臂挂篮，向两侧依次浇注对称梁段和不平衡梁段。

3、在临时支架上浇注边跨梁段。

4、在挂篮上浇注中跨和边跨合拢段。

2.3.施工工艺2.3.1.0#段施工0#段结构复杂，预埋件、钢筋、各向预应力钢束及其孔道、锚具密集交错，梁面有纵横坡度，端面与待浇段密切相连，要精心施工。

混凝土浇注顺序先底板、再腹板、后顶板。

施工程序如下：（1）安装墩顶托架平台（如梁底距离地面较小，可立钢管支架，如距离较大，则墩顶预埋型钢作为牛腿支架）；（2）浇注支座垫石及临时支座；（3）安装永久盆式橡胶支座；（5）安装底板部分堵头模板；（6）托架平台试压。

（7）调整模板位置及标高；（8）绑扎底板和腹板的伸入钢筋；（9）安装底板上的竖向预应力管道和预应力筋；（10）绑扎腹板、横隔板钢筋及管道定位筋；（11）安装腹板纵向预应力管道及预应力钢筋。

连续刚构桥总体施工方案1. 引言连续刚构桥是一种常见的桥梁结构，采用多跨连续梁的形式，具有良好的承载能力和抗震能力。

本文档将阐述连续刚构桥的总体施工方案，包括施工工序、施工方法和施工时间安排等内容。

2. 施工工序2.1. 基础施工•确定桥梁的基础类型，如桩基、承台基础等。

•开挖基础坑，并进行底面处理，确保基础坑的平整和稳定。

•浇筑混凝土基础，同时进行必要的加固和预埋件安装。

2.2 桥墩施工•桥墩的模板搭设和钢筋绑扎。

•模板内浇筑混凝土，注意控制浇筑过程中的施工质量和浇筑速度。

•混凝土养护，确保桥墩的强度和稳定性。

2.3 主梁制作与安装•主梁的制作，包括焊接、拼装和喷漆等工序。

•安装主梁，使用起重机进行吊装，确保安装过程中的平稳和安全。

•主梁与桥墩的连接，采用螺栓连接或预应力锚杆固定。

2.4 支座安装•支座的制作和安装，确保其具有良好的承载和抗震能力。

•支座与主梁的连接，采用螺栓连接或预应力锚杆固定。

2.5 防护设施安装•安装防护栏杆，确保行车和行人的安全。

•安装护坡、护栏等边坡防护设施，保护桥梁的稳定性和周边环境的安全。

2.6. 桥面铺装和标线•桥面的铺装，可以选择沥青铺装或混凝土铺装。

•进行标线作业，确保交通流畅和安全。

3. 施工方法3.1 混凝土施工•采用预制混凝土构件，可提高施工效率和质量。

•配置合适的混凝土配合比，确保混凝土的强度和耐久性。

•采用机械化浇筑，提高施工速度和质量。

3.2 钢结构制作与安装•采用先制作后安装的工艺，提高施工效率。

•严格控制焊接质量，确保焊缝的牢固和可靠。

•采用合适的吊装设备和方法，确保钢结构的安装质量和安全。

4. 施工时间安排4.1 施工工期估算•根据桥梁的规模和复杂程度，进行工期的初步估算。

•考虑到不可抗力和特殊情况，进行合理的工期保留。

4.2 施工进度计划•制定详细的施工进度计划，确保施工按计划进行。

•定期进行进度检查和调整，确保施工工期不超出计划。

5. 安全和质量控制5.1 安全控制•制定详细的安全施工方案，包括施工现场安全管理、施工人员培训等。

2.连续刚构桥箱梁梁施工工艺及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!连续刚构桥箱梁施工工艺与流程详解连续刚构桥，作为一种现代桥梁结构形式，因其良好的受力性能和美观的外观，被广泛应用于公路、铁路等交通设施建设中。
