(整理)20米先张空心板计算书

20米空心板预应力张拉方案及参数计算1、工程概况XX桥6跨,跨径20m,预应力空心板梁共30片,梁体混凝土强度等级为C50.预应力钢绞线强度为1860Mpa,钢绞线张拉控制应力为1395Mpa.2、施工机具准备和安排本工程的施工机具在进场前都经过严格的检验和验收,机具数量和型号见下表.3、张拉工期安排本桥梁板已全部预制完毕,计划一次性张拉完毕.从2015年3月6日开始张拉,3月10日结束.4、施工方法与施工工艺4．1张拉当梁体强度达到设计强度的90％以上,并经监理工程师同意后方可张拉,预应力张拉前先进行标高观察并做好记录,然后进行预应力张拉工作.预应力张拉根据设计要求的步骤和程序进行.张拉完成后,再测定空心板标高并做好记录,并且与张拉前的空心板标高作比较,分析预应力张拉前后空心板的反弹.张拉、压浆施工时按规定做好各项施工记录,报监理工程师.钢绞线下料长度应根据孔道长度、锚具长度、限位板厚度、千斤顶长度、工作锚长度、预留长度来进行下料,编束采用铅线每隔50～80cm绑扎一道,然后利用自制穿束器穿束,安装锚具,千斤顶,接着张拉.张拉采用双控法一端张拉工艺,张拉程序为：0→初拉力<15%δk>→30%δk→100%δk<持荷2min>→锚固.预应力张拉应注意以下事项：a、锚具和夹具出厂前由供方提供质量证明书.锚具的强度、硬度、锚固能力等应按有关规定进行检验,符合要求才能使用.b、张拉前,应对预应力孔道钢筋按规定要求做试验,张拉前必须对构件端部预埋件、砼、预应力孔道全面检查,如发现有蜂窝、裂缝、露筋、空洞及孔道穿孔等缺陷,须按有关规定采取措施,端部的预埋钢板一定要垂直于孔道中心线,钢板上的焊渣、毛刺、砼残渣等要清除干净.c、张拉时砼强度不低于设计强度的90％,张拉顺序严格按照设计规定.d、为确保张拉的准确性,在张拉前对张拉设备进行标定.e、锚头平面必须与钢束孔道垂直,锚孔中心要对准管道中心.f、张拉应标注出标记以直接测定各钢绞线的伸长量,对伸长量不足的钢绞线应再次张拉到设计吨位.g、钢束张拉完毕后,严禁撞击锚头和钢束,钢绞线多余的长度应用切割机切除,切除后留下的钢绞线长度<指露出锚圈长度>不小于3cm.4．2压浆压浆前用空压机吹入无油份的压缩空气清洗管道,接着用0.01kg/L的生石灰水冲洗,用压缩空气吹干.水泥浆要求采用拌和机拌和,拌出的水泥浆必须具有良好的泌水性和和易性,在拌和时可渗入由试验确定的外掺剂.压浆时注意观察出气孔和出浆孔流出的水泥浆的变化,当流出的稠度和流入的稠度一致时,出气孔方可封闭.压浆后２４小时内严禁梁体和管道振动.待水泥浆强度达到规定强度时浇筑封锚砼,浇筑前要对锚端砼面凿毛湿润.压浆时应注意以下事项：ａ、压浆前必须对孔道先进行检查,对排气孔、压浆孔、钢筋滑移等情况全面检查,并对压浆设备进行安装检查.ｂ、压浆前应用压力清洗孔道,然后用空气排除孔内积水.ｃ、孔道压浆水泥采用标号４2.5级以上的普通硅酸盐水泥配制水泥浆,水灰比在0.4～0.5之间,搅拌后三小时泌水率宜控制在2％,为了保证有足够的流动性可掺入一定比例的减水剂.ｄ、压浆泵输浆压力保持在0.7Mpa,以保证压入孔道的水泥浆密实.ｅ、压浆顺序先下后上,并应对集中一处的孔道一次压完,以免因孔道漏浆造成孔道睹塞.当出浆孔流出相同的水泥浆后即用木塞塞住并保持一定的稳压时间,然后停止输浆.ｆ、压浆时,每班留取不少于三组的7.07×7.07×7.07cm3立方体试块,标养28天,检查抗压强度作为水泥浆质量的评定依据.4.3封锚预应力锚固后的外露钢绞线长度不小于50mm,多余部分采用砂轮切割机切除,压浆后应将锚具清洗干净,浇筑封头砼前对直接接触的砼凿毛处理,设置钢筋网,浇筑封锚砼. 砼强度应与梁设计砼强度相同,其厚度不小于100mm,必须严格控制封锚后的梁体长度,使其与设计长度一致.4.4张拉工艺流程4.5张拉顺序①②③④4.6张拉程序0→初拉力<15%δk>→30%δk→100%δk<持荷2min>→锚固.5．张拉伸长值校核预应力张拉采用双控法张拉,同时应以伸长值进行校核,实际伸长值与理论伸长值的差值应控制在6％以内,如果差值超过6％应停止张拉,分析查明原因,必要时对理论伸长值进行修正.5．1预应力理论伸长值可按下式计算△L=P P×L/A P×E S具体计算见伸长值计算表5.2实际伸长值计算实际伸长值△L1=△L1+△L2△L1--从初应力至最大张拉力间的实际伸长值〕mm〔△L2-初应力下推算伸长值〕mm〔,可采用相邻级的伸长值〕采用15%δk→30%δk实际伸长值〔6.质量保证措施6．1锚具等张拉设备必须按要求进行各个项目的检测,检测合格后方可用于施工.6．2千斤顶与压力表应配套校验,以确定张拉力与压力表之间的关系曲线.在施工过程中油表、油泵、千斤顶严禁滥用.6．3按锚具型号及预应力钢绞线规格配套张拉设备,同时保证张拉设备量具有一定富余.6．4现场配有专用设备维修人员,保证设备完好率,以确保张拉工作的连续性.6．5张拉过程严格按规范要求,由专人统一指挥,施工前应向操作人员作好交底,及时准确做好施工记录.6．6张拉过程中千斤顶第一拉力的作用线应与预应力钢绞线的轴线一致,预应力钢绞线在张拉控制应力达到稳定后方可锚固.7．安全保证措施7．1砂轮切割机必须设安全防护罩,切割时用力均匀,防止碎片伤人.7．2张拉作业时,四周设防护,严禁非作业人员进场,所有作业人员均在千斤项一侧进行作业.7．3张拉作业时,如果发现异常情况应立即停止张拉,待查明原因后方可继续张拉.7．4压浆作业人员须戴防护目镜,以防止油管内液压油及水泥浆伤人.8．梁板张拉压浆作业人员组织：现场负责人：现场技术员：试验负责人：安全负责人：技术负责人：工程负责人：作业人员：XX桥预应力张拉参数计算一、理论伸长量：梁板为空心板,弯道弧度不大,可简化为直线段计算其伸长量.已知：δk＝1395Mpa,A p=140mm2,L钢绞线=19.6+0.1+0.34=20.04m=20.04×103mm,E p =195×103N/mm 2,张拉力P p =δk×A p =1395×140=195.3×103N.则理论伸长量： mm Ep Ap L Pp L 143101951401004.20103.195Δ333=×××××=＝理 实测伸长量2Δ1ΔΔL L L +=1ΔL ——从初应力到最大张拉应力实测伸长值； 2ΔL ——初应力以下的推算值,采用相邻级的伸长值.现取初应力δκ15%δ初＝： 0——→δk 〕2min 〔二、 张拉过程张拉应力与油压表对应读数计算：则ΔL1=L100%δk －L15%δk ,ΔL2=L30%δk －L15%δk ΔL ＝ΔL1+ΔL2＝L100%δk + L30%δk －2L15%δk ＝[134.4,151.5]。

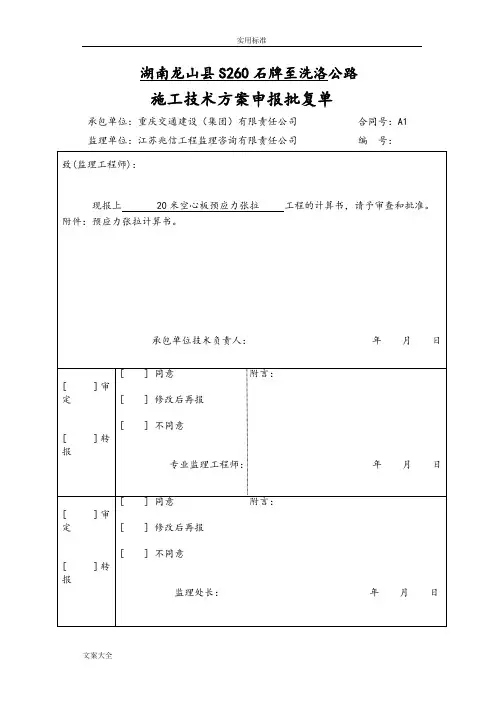

湖南龙山县S260石牌至洗洛公路施工技术方案申报批复单承包单位：重庆交通建设（集团）有限责任公司合同号：A1 监理单位：江苏兆信工程监理咨询有限责任公司编号：20m空心板预应力张拉计算说明书一、计算依据1、设计图纸锚下控制应力为0.75f pk=0.75*1860=1395Mpa。

2、《公路桥涵施工技术规范》JTG_T_F50-2011。

二、预应力张拉双控1、预应力筋的张拉控制应力要符合设计要求，即任何情况下不得超过设计规定的最大张拉控制应力。

2、预应力筋采用应力控制方法张拉时，以伸长值进行校核，实际伸长值与理论伸长值的差值要符合设计要求，设计无规定时，实际伸长值与理论伸长值的差值应控制在6%以内，否则应暂停张拉，查明原因并采取措施予以调整后，方可继续张拉。

三、张拉的材料、机具设备1、预应力材料采用湖北武钢生产的低松驰钢绞线，根据湖南湖大土木建筑工程检测有限公司检验报告，其力学强度为：抗拉强度≥1860Mpa，弹性模量为195.00Gpa，延伸率≥3.5，符合要求。

2、张拉设备及千斤顶：购买长沙市惠科信息科技有限公司生产的预应力智能张拉仪全套设备。

已委托湖南中大建设工程检测技术有限公司标定。

千斤顶编号为15091（150T），张拉设备校准方程为Y=0.0344X+0.1779；另一千斤顶编号为15092（150T），张拉设备校准方程为Y=0.0345X+0.1139。

四、张拉程序本项目张拉是带夹片式具有自锚性能的锚具，张拉程序为：低松弛力筋0→初应力→σ（持荷2min锚固）。

为保证在张拉过程中的两端能同步进行，同时为便于张拉过程中实际伸长率计算，张拉过程分阶段进行，具体如下：0→1初应力→2初应力→σ（持荷2min锚固）。

1初应力宜为张拉控制应力的10%，2初应力为张拉控制应力的20%。

五、张拉顺序按设计图纸要求采用两端对称张拉，张拉顺序为：左N1→右N2→右N1→左N2。

六、钢绞线张拉延伸量计算1、理论延伸量计算公式：ΔL=Pp*L/ApEp式中：Pp-预应力筋平均张拉力（N）；直线筋取张拉端拉力，曲线筋张拉力计算用下面公式计算；L-预应力筋实际长度(mm)；Ap-预应力筋截面面积(mm2)；Ep-预应力筋的弹性模量(N/mm2) Mpa。

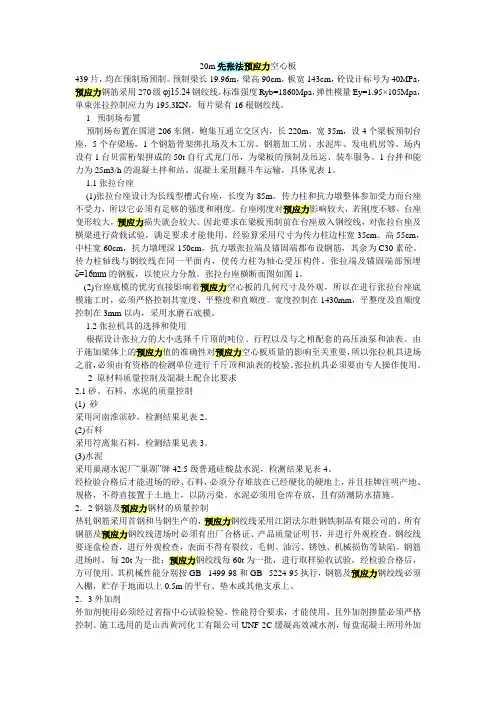

20m先张法预应力空心板439片，均在预制场预制。

预制梁长19.96m，梁高90cm，板宽143cm，砼设计标号为40MPa，预应力钢筋采用270级φj15.24钢绞线，标准强度Ryb=1860Mpa，弹性模量Ey=1.95×105Mpa，单束张拉控制应力为195.3KN，每片梁有16根钢绞线。

1 预制场布置预制场布置在国道206东侧，鲍集互通立交区内，长220m，宽35m，设4个梁板预制台座，5个存梁场，1个钢筋骨架绑扎场及木工房、钢筋加工房、水泥库、发电机房等。

场内设有1台贝雷桁架拼成的50t自行式龙门吊，为梁板的预制及吊运、装车服务。

1台拌和能力为25m3/h的混凝土拌和站。

混凝土采用翻斗车运输，具体见表1。

1.1张拉台座(1)张拉台座设计为长线型槽式台座，长度为85m。

传力柱和抗力墩整体参加受力而台座不受力，所以它必须有足够的强度和刚度。

台座刚度对预应力影响较大，若刚度不够，台座变形较大，预应力损失就会较大。

因此要求在梁板预制前在台座放入钢绞线，对张拉台座及横梁进行荷载试验，满足要求才能使用。

经验算采用尺寸为传力柱边柱宽35cm、高55cm，中柱宽60cm，抗力墩埋深150cm，抗力墩张拉端及锚固端都布设钢筋，其余为C30素砼。

传力柱轴线与钢绞线在同一平面内，使传力柱为轴心受压构件。

张拉端及锚固端部预埋δ=16mm的钢板，以使应力分散。

张拉台座横断面图如图1。

(2)台座底模的优劣直接影响着预应力空心板的几何尺寸及外观，所以在进行张拉台座底模施工时，必须严格控制其宽度、平整度和直顺度。

宽度控制在1430mm，平整度及直顺度控制在3mm以内，采用水磨石底模。

1.2张拉机具的选择和使用根据设计张拉力的大小选择千斤顶的吨位、行程以及与之相配套的高压油泵和油表。

由于施加梁体上的预应力值的准确性对预应力空心板质量的影响至关重要，所以张拉机具进场之前，必须由有资格的检测单位进行千斤顶和油表的校验。

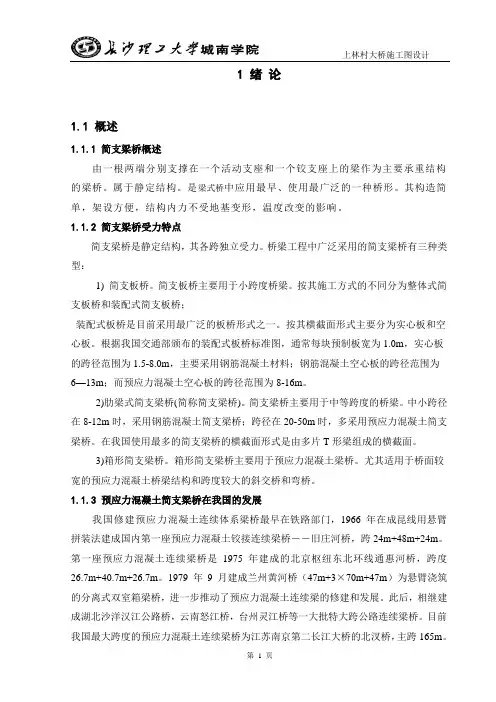

1 绪论1.1 概述1.1.1 简支梁桥概述由一根两端分别支撑在一个活动支座和一个铰支座上的梁作为主要承重结构的梁桥。

属于静定结构。

是梁式桥中应用最早、使用最广泛的一种桥形。

其构造简单，架设方便，结构内力不受地基变形，温度改变的影响。

1.1.2 简支梁桥受力特点简支梁桥是静定结构，其各跨独立受力。

桥梁工程中广泛采用的简支梁桥有三种类型：1) 简支板桥。

简支板桥主要用于小跨度桥梁。

按其施工方式的不同分为整体式简支板桥和装配式简支板桥；装配式板桥是目前采用最广泛的板桥形式之一。

按其横截面形式主要分为实心板和空心板。

根据我国交通部颁布的装配式板桥标准图，通常每块预制板宽为1.0m，实心板的跨径范围为1.5-8.0m，主要采用钢筋混凝土材料；钢筋混凝土空心板的跨径范围为6—13m；而预应力混凝土空心板的跨径范围为8-16m。

2)肋梁式简支梁桥(简称简支梁桥)。

简支梁桥主要用于中等跨度的桥梁。

中小跨径在8-12m时，采用钢筋混凝土简支梁桥；跨径在20-50m时，多采用预应力混凝土简支梁桥。

在我国使用最多的简支梁桥的横截面形式是由多片T形梁组成的横截面。

3)箱形简支梁桥。

箱形简支梁桥主要用于预应力混凝土梁桥。

尤其适用于桥面较宽的预应力混凝土桥梁结构和跨度较大的斜交桥和弯桥。

1.1.3 预应力混凝土简支梁桥在我国的发展我国修建预应力混凝土连续体系梁桥最早在铁路部门，1966 年在成昆线用悬臂拼装法建成国内第一座预应力混凝土铰接连续梁桥――旧庄河桥，跨24m+48m+24m。

第一座预应力混凝土连续梁桥是1975 年建成的北京枢纽东北环线通惠河桥，跨度26.7m+40.7m+26.7m。

1979 年9 月建成兰州黄河桥（47m+3×70m+47m）为悬臂浇筑的分离式双室箱梁桥，进一步推动了预应力混凝土连续梁的修建和发展。

此后，相继建成湖北沙洋汉江公路桥，云南怒江桥，台州灵江桥等一大批特大跨公路连续梁桥。

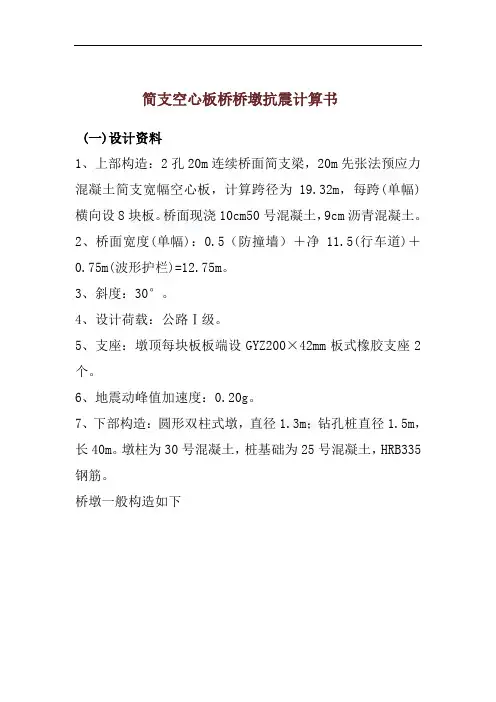

简支空心板桥桥墩抗震计算书(一)设计资料1、上部构造：2孔20m连续桥面简支梁，20m先张法预应力混凝土简支宽幅空心板，计算跨径为19.32m，每跨(单幅)横向设8块板。

桥面现浇10cm50号混凝土，9cm沥青混凝土。

2、桥面宽度(单幅)：0.5（防撞墙）＋净11.5(行车道)＋0.75m(波形护栏)=12.75m。

3、斜度：30°。

4、设计荷载：公路Ⅰ级。

5、支座：墩顶每块板板端设GYZ200×42mm板式橡胶支座2个。

6、地震动峰值加速度：0.20g。

7、下部构造：圆形双柱式墩，直径1.3m；钻孔桩直径1.5m，长40m。

墩柱为30号混凝土，桩基础为25号混凝土，HRB335钢筋。

桥墩一般构造如下(二)恒载计算1、上部恒载反力空心板：[(12.5+0.3)×6＋(14.7+0.3)×2]×26＝2776.8kN铰缝混凝土：2.22×7×26＝404.0kN桥面铺装(包括50号混凝土和沥青混凝土)：11.5×20×0.1×26＋11.5×20×0.09×24＝1094.8kN 防撞墙：6×26＝156kN波形护栏：5.6×26＝145.6kN合计：2776.8＋404.0＋1094.8＋156＋145.6＝4577.2kN 2、下部恒载计算1)盖梁加防震挡块重力P G＝28.8×25＝720kN2)系梁重力P X ＝8.1×25＝202.5kN 3) 一个墩柱重力P d ＝4π×1.32×5.6×25＝185.8kN4) 单桩自重力P z ＝4π×1.52×40×25＝1767.1kN(三)水平地震力计算 1、顺桥向水平地震力计算1)上部结构对板式橡胶支座顶面处产生的水平地震荷载 E ihs ＝sp h z i ni itpitpG K C C KK 11β∑=式中：C i ＝1.7，C z ＝0.3，K h ＝0.2根据地质资料分析，桥位所在地土层属Ⅲ类场地，所以有 β1＝2.25×(145.0T )0.95对于板式橡胶支座的梁桥 T 1＝12ωπ其中：ω12＝tpsp sp tp sp tp sp tp G G K K G G G K K K G G K K K G g2}4])({[)(2/1212211211-++-++K 1＝∑=ni is K 1计算采用2孔×20m 为一联，故n ＝1K is ＝∑∑=sn i r d tA G 1其中：n s ＝2×16＝32，G d ＝1200kN/m 2由橡胶支座计算知A r ＝4π×0.22＝0.0314m2∑t ＝0.042m∴ K is ＝32×042.00314.01200⨯＝28708.6kN/mK 1＝1×28708.6＝28708.6kN/m K 2＝∑=ni ip K 1K ip ＝3113il E I其中：墩柱采用30号混凝土，则 E c ＝3.00×104MPaE 1＝0.8×3.00×104×103＝2.4×107kN/m 2按墩高H ＝7m 控制设计，支座垫石＋支座厚度＝0.1＋0.042＝0.142m l i ＝7＋0.142＝7.142m 柱惯矩： I 1＝64π×1.34＝0.1402m4K ip ＝37142.7104.21402.03⨯⨯⨯×2＝55418.0kN/mK 2＝1×55418.0＝55418.0kN/m G sp ＝2×4577.2＝9154.4kN G tp ＝G cp ＋ηG p其中： G cp ＝720kNG p ＝2×185.8＝371.6kNη＝0.16(2f X +2221f X +21f f X X +21f X +1)顺桥向作用于支座顶面的单位水平力在支座顶面处的水平位移为：X d ＝X 0－φ0l 0＋X Q 其中： l 0＝l i ＝7.142m X Q ＝1133I E l ＝1402.0104.23142.773⨯⨯⨯＝0.0000361桩的计算宽度：b 1＝0.9(d+1)＝0.9×(1.5＋1)＝2.25m 桩在土中的变形系数：α＝51EImbm ＝10000kN/m 4其中：桩采用25号混凝土，则 E c ＝2.80×104MPaEI ＝0.8×2.8×107×64π×1.54＝5.567×106∴ α＝5610567.525.210000⨯⨯＝0.3321 桩长h ＝40m ，∴ αh ＝0.3321×40＝13.284m ＞2.5m 取αh ＝4.0，故K h ＝0 从而有 X 0＝34433443203443344331B A B AC B C B EI l B A B AD B D B EI --⨯+--⨯ααφ0＝)1(344334430344334432B A B AC A C A EI l B A B AD A D A EI --⨯+--⨯-αα 由公路桥涵地基与基础设计规范(JTJ 024-85)附表6.11查得 34433443B A B A D B D B --＝2.441 34433443B A B A C B C B --＝34433443B A B A D A D A --＝1.62534433443B A B A C A C A --＝1.751故 X 0＝EIl EI 203625.1441.2αα+＝626310567.53321.0142.7625.110567.53321.0441.2⨯⨯⨯+⨯⨯＝0.0000309φ0＝)751.1625.1(02EIl EI αα+- ＝)10567.53321.0142.7751.110567.53321.0625.1(662⨯⨯⨯+⨯⨯-＝－0.00000941X d ＝0.0000309＋0.00000941×7.142＋0.0000361＝0.000134X f ＝dX X 0＝000134.00000309.0＝0.2306X H/2＝X 0－φ0l 0/2＋X Q/2＝X 0－φ0l 0/2＋113485I E l＝0.0000309＋0.00000941×2142.7＋1402.0104.248142.7573⨯⨯⨯⨯＝0.0000758 X f/2＝dH X X 2/＝000134.00000758.0＝0.5657∴ η＝0.16×(0.23062+2×0.56572+0.2306×0.5657+0.5657+1) ＝0.3823G tp ＝720＋0.3823×371.6＝862.1kN∴ω12＝tpsp sp tp sp tp sp tp G G K K G G G K K K G G K K K G g2}4])({[)(2/1212211211-++-++＝1.8624.91542}554186.287084.91541.8624]4.9154)554186.28708(6.287081.862{[4.9154)554186.28708(6.287081.8628.92/12⨯⨯⨯⨯⨯⨯-⨯++⨯-⨯++⨯⨯＝20.021ω1＝4.474T 1＝474.42π＝1.404 β1＝2.25×(404.145.0)0.95＝0.7634K itp ＝ipis ip is K K K K +＝0.554186.287080.554186.28708+⨯＝18911.7kN/m则 E ihs ＝4.91547634.02.03.07.17.1891117.18911⨯⨯⨯⨯⨯⨯＝712.8kN2)墩身自重在板式支座顶面的水平地震荷载E hp ＝tp h z i G K C C 1β＝1.8627634.02.03.07.1⨯⨯⨯⨯＝67.1kN 支座顶面的水平地震力总和为E ihs ＋E hp ＝712.8＋67.1＝779.9kN(四)墩柱截面内力及配筋计算(柱底截面) 1、荷载计算上部恒载反力：4577.2kN下部恒载重力：720＋2×185.8＝1091.6kN 作用于墩柱底面的恒载垂直力为N 恒＝4577.2＋1091.6＝5668.8kN水平地震力：H ＝779.9kN水平地震力对柱底截面产生的弯矩为 M ＝779.9×7.142＝5570.0kN •m 2、荷载组合(单柱)1)垂直力：N ＝5668.8/2＝2834.4kN 2)水平力：H ＝779.9/2＝390.0kN 3)弯矩： M ＝5570.0/2＝2785.0kN •m 3、截面配筋计算偏心矩： e 0＝M d /N d ＝2785.0/2834.4＝0.9826m 构件计算长度：l 0＝2l ＝2×5.6＝11.2mi ＝AI ＝4/3.164/3.124⨯⨯ππ＝0.325 l 0/i ＝11.2/0.325＝34.46>17.5 ∴应考虑偏心矩增大系数η η＝1＋212000)(/14001ξξhl h eh 0＝r ＋r s ＝0.65+0.59＝1.24m h ＝2r ＝2×0.65＝1.3mξ1＝0.2＋2.700h e ＝0.2+2.7×24.19826.0＝2.34>1.0∴取 ξ1＝1.0ξ2＝1.15－0.01hl 0＝1.15－0.01×3.12.11＝1.064>1.0∴取 ξ2＝1.0η＝1＋0.10.1)3.12.11(24.1/9826.0140012⨯⨯⨯＝1.067ηe 0＝1.067×0.9826＝1.048m由公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG D62-2004)附录C 有 配筋率 ρ＝DgrCe Ae Br f f sd cd --⋅00'f cd ＝13.8MPa f sd ’ ＝280MPag ＝r s /r ＝0.59/0.65＝0.9077 假定ξ＝0.33，A ＝0.6631，B ＝0.4568，C ＝-0.8154，D ＝1.7903 ρ＝65.09077.07903.1048.18154.0048.16631.065.04568.02808.13⨯⨯-⨯-⨯-⨯⨯＝0.01027N d ≤Ar 2f cd ＋C ρr 2f sd ’Ar 2f cd ＋C ρr 2f sd ’＝0.6631×0.652×13.8×103-0.8154×0.01027×0.652×280×103＝2875.5kN>N d ＝2834.4kN ∴纵向钢筋面积A s ＝ρπr 2＝0.01027×π×0.652＝0.01363m2选用28φ25HRB335钢筋，A ＝0.001374m 2> A s ＝0.01363m2(五)桩身截面内力及配筋计算1、内力计算作用于地面处桩顶的外力为N 0＝2834.4kN ，H 0＝390.0kN ，M 0＝2785.0kN •m 1) 桩身弯矩M y ＝α2EI(x 0A 3+αφ0B 3＋EI M 20αC 3＋EIH 30αD 3)x 0＝EIM EI H 2030625.1441.2αα+＝626310567.53321.0625.10.278510567.53321.0441.20.390⨯⨯⨯+⨯⨯⨯＝0.01204mφ0＝)751.1625.1(020EIM EI H αα+- ＝)10567.53321.0751.10.278510567.53321.0625.10.390(662⨯⨯⨯+⨯⨯⨯- ＝－0.00367A 3、B 3、C 3、D 3由公路桥涵地基与基础设计规范(JTJ 024-85)附表6.12查得，计算见下表桩 身 弯 矩 M y 计 算yh ＝αA 3B 3C 4D 4M yy(m) (m) (kN*m) 00 0.00000 0.00000 1.00000 0.00000 2785.0 0.3010.1 -0.00017 -0.00001 1.00000 0.10000 2901.2 0.6020.2 -0.00133 -0.00013 0.99999 0.20000 3010.9 0.9030.3 -0.00450 -0.00067 0.99994 0.30000 3108.4 1.2040.4 -0.01067 -0.00213 0.99974 0.39998 3189.6 1.5060.5 -0.02083 -0.00521 0.99922 0.49991 3251.3 1.8070.6 -0.03600 -0.01080 0.99806 0.59974 3291.1 2.1080.7 -0.05716 -0.02001 0.99580 0.69935 3307.8 2.4090.8 -0.08532 -0.03412 0.99181 0.79854 3300.7 2.7100.9 -0.12144 -0.05466 0.98524 0.89705 3270.5 3.0111 -0.16652 -0.08329 0.97501 0.99445 3217.4 3.3121.1 -0.22152 -0.12192 0.95975 1.09016 3142.83.6131.2 -0.28737 -0.17260 0.93783 1.18342 3048.4 3.9141.3 -0.36496 -0.23760 0.90727 1.27320 2936.1 4.2161.4 -0.45515 -0.31933 0.86573 1.35821 2808.1 4.5171.5 -0.55870 -0.42039 0.81504 1.43680 2679.4 4.8181.6 -0.67629 -0.54348 0.73859 1.50695 2514.8 5.1191.7 -0.80848 -0.69144 0.64637 1.56621 2354.3 5.4201.8 -0.95564 -0.86715 0.52997 1.61162 2187.8 5.7211.9 -1.11796 -1.07357 0.38503 1.63969 2017.7 6.0222 -1.29535 -1.31361 0.20676 1.64628 1846.4 6.6252.2 -1.69334 -1.90567 -0.27087 1.57538 1508.0 7.2272.4 -2.14117 -2.66329 -0.94885 1.35201 1187.5 7.8292.6 -2.62126 -3.59987 -1.87734 0.91679 896.3 8.4312.8 -3.10341 -4.71748 -3.10791 0.19729 643.1 9.0333 -3.54058 -5.99979 -4.68788 -0.89126 433.4 10.5393.5 -3.91921 -9.54367 -10.34040 -5.85402 109.7 12.045 4 -1.61428 -11.73066 -17.91860 -15.07550 53.1 y ＝2.108m 处，弯矩最大，M y ＝3307.8 kN •m垂直力： N d ＝2834.4＋202.5/2＋4π×1.52×2.108×25＝3028.8kN2、截面配筋计算偏心矩： e 0＝M d /N d ＝3307.8/3028.8＝1.092m构件计算长度：l 0＝0.7×α4＝0.7×3321.04＝8.431mi ＝A I ＝4/5.164/5.124⨯⨯ππ＝0.375 l 0/i ＝8.431/0.375＝22.48>17.5∴应考虑偏心矩增大系数ηη＝1＋212000)(/14001ξξhl h e h 0＝r ＋r s ＝0.75+0.66＝1.41mh ＝2r ＝2×0.75＝1.5mξ1＝0.2＋2.700h e ＝0.2+2.7×41.1092.1＝1.09>1.0 ∴取 ξ1＝1.0ξ2＝1.15－0.01h l 0＝1.15－0.01×5.1431.8＝1.094〉1.0∴取 ξ2＝1.0η＝1＋0.10.1)5.1431.8(41.1/092.1140012⨯⨯⨯＝1.029 ηe 0＝1.029×1.092＝1.124m由公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG D62-2004)附录C 有配筋率 ρ＝Dgr Ce Ae Br f f sd cd --⋅00'f cd ＝11.5MPaf sd ’ ＝280MPag ＝r s /r ＝0.66/0.75＝0.88假定ξ＝0.32，A ＝0.6351，B ＝0.4433，C ＝-0.8656，D ＝1.7721 ρ＝75.088.07721.1124.18656.0124.16351.075.04433.02805.11⨯⨯-⨯-⨯-⨯⨯＝0.00731N d ≤Ar 2f cd ＋C ρr 2f sd ’Ar 2f cd ＋C ρr 2f sd ’＝0.6351×0.752×11.5×103-0.8656×0.00731×0.752×280×103＝3111.7kN>N d ＝3028.8Kn∴纵向钢筋面积A s ＝ρπr 2＝0.00731×π×0.752＝0.01292m 2选用28φ25HRB335钢筋，A ＝0.001374m 2> A s ＝0.01292m 2。

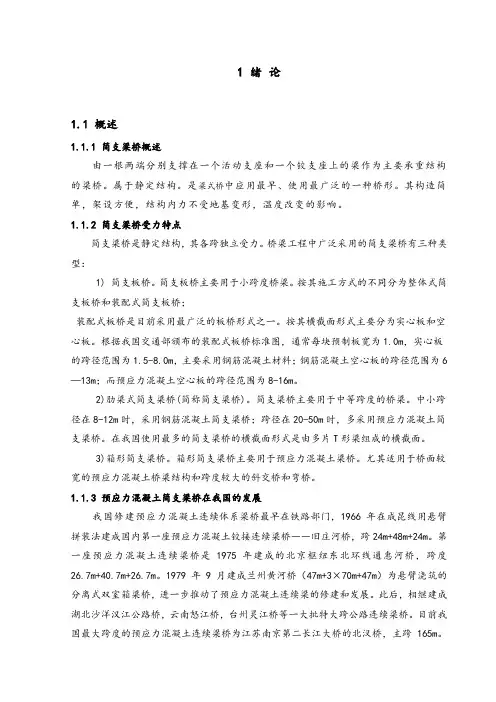

1 绪论1.1 概述1.1.1 简支梁桥概述由一根两端分别支撑在一个活动支座和一个铰支座上的梁作为主要承重结构的梁桥。

属于静定结构。

是梁式桥中应用最早、使用最广泛的一种桥形。

其构造简单，架设方便，结构内力不受地基变形，温度改变的影响。

1.1.2 简支梁桥受力特点简支梁桥是静定结构，其各跨独立受力。

桥梁工程中广泛采用的简支梁桥有三种类型：1) 简支板桥。

简支板桥主要用于小跨度桥梁。

按其施工方式的不同分为整体式简支板桥和装配式简支板桥；装配式板桥是目前采用最广泛的板桥形式之一。

按其横截面形式主要分为实心板和空心板。

根据我国交通部颁布的装配式板桥标准图，通常每块预制板宽为1.0m，实心板的跨径范围为1.5-8.0m，主要采用钢筋混凝土材料；钢筋混凝土空心板的跨径范围为6—13m；而预应力混凝土空心板的跨径范围为8-16m。

2)肋梁式简支梁桥(简称简支梁桥)。

简支梁桥主要用于中等跨度的桥梁。

中小跨径在8-12m时，采用钢筋混凝土简支梁桥；跨径在20-50m时，多采用预应力混凝土简支梁桥。

在我国使用最多的简支梁桥的横截面形式是由多片T形梁组成的横截面。

3)箱形简支梁桥。

箱形简支梁桥主要用于预应力混凝土梁桥。

尤其适用于桥面较宽的预应力混凝土桥梁结构和跨度较大的斜交桥和弯桥。

1.1.3 预应力混凝土简支梁桥在我国的发展我国修建预应力混凝土连续体系梁桥最早在铁路部门，1966 年在成昆线用悬臂拼装法建成国内第一座预应力混凝土铰接连续梁桥――旧庄河桥，跨24m+48m+24m。

第一座预应力混凝土连续梁桥是1975 年建成的北京枢纽东北环线通惠河桥，跨度26.7m+40.7m+26.7m。

1979 年9 月建成兰州黄河桥（47m+3×70m+47m）为悬臂浇筑的分离式双室箱梁桥，进一步推动了预应力混凝土连续梁的修建和发展。

此后，相继建成湖北沙洋汉江公路桥，云南怒江桥，台州灵江桥等一大批特大跨公路连续梁桥。

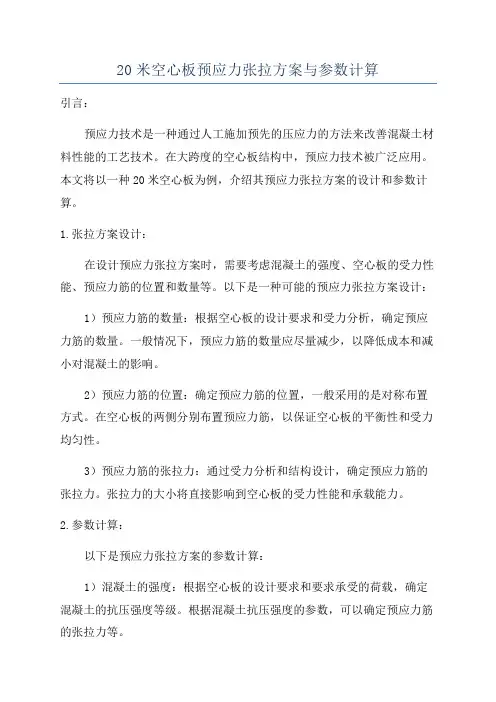

20米空心板预应力张拉方案与参数计算引言：预应力技术是一种通过人工施加预先的压应力的方法来改善混凝土材料性能的工艺技术。

在大跨度的空心板结构中，预应力技术被广泛应用。

本文将以一种20米空心板为例，介绍其预应力张拉方案的设计和参数计算。

1.张拉方案设计：在设计预应力张拉方案时，需要考虑混凝土的强度、空心板的受力性能、预应力筋的位置和数量等。

以下是一种可能的预应力张拉方案设计：1）预应力筋的数量：根据空心板的设计要求和受力分析，确定预应力筋的数量。

一般情况下，预应力筋的数量应尽量减少，以降低成本和减小对混凝土的影响。

2）预应力筋的位置：确定预应力筋的位置，一般采用的是对称布置方式。

在空心板的两侧分别布置预应力筋，以保证空心板的平衡性和受力均匀性。

3）预应力筋的张拉力：通过受力分析和结构设计，确定预应力筋的张拉力。

张拉力的大小将直接影响到空心板的受力性能和承载能力。

2.参数计算：以下是预应力张拉方案的参数计算：1）混凝土的强度：根据空心板的设计要求和要求承受的荷载，确定混凝土的抗压强度等级。

根据混凝土抗压强度的参数，可以确定预应力筋的张拉力等。

2）预应力筋的截面积：根据空心板的设计要求和预设的预应力筋位置，计算出预应力筋的截面积。

预应力筋截面积的确定，将直接影响到预应力筋的张拉力和混凝土的受力性能。

3）预应力筋的伸长量：根据空心板的设计要求和张拉力的大小，计算出预应力筋的伸长量。

预应力筋的伸长量与预应力筋的长度和张拉力值有关，通过计算可以确定。

预应力筋伸长量的计算公式如下：△L=L×f/Es其中，△L是预应力筋的伸长量，L是预应力筋的长度，f是预应力筋的拉应力，Es是预应力筋的弹性模量。

结论：本文以一种20米空心板为例，介绍了预应力张拉方案的设计和参数计算。

通过合理的方案设计和精确的参数计算，可以保证空心板的受力性能和结构稳定性，提高空心板的承载能力，并确保结构的安全性。

清溪中桥20米空心板预应力张拉后张法计算书一、计算公式及参数：1、预应力平均张拉力计算公式及参数：μθμθ+-=+-kx e p P kx p )1()( 式中：P p —预应力筋平均张拉力（N ）P —预应力筋张拉端的张拉力（N ）X —从张拉端至计算截面的孔道长度（m ）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad ） k —孔道每米局部偏差对摩檫的影响系数，取0.0015 μ—预应力筋与孔道壁的摩檫系数，取0.252、预应力筋的理论伸长值计算公式及参数：)(p p p E A l P l =∆式中：P p —预应力筋平均张拉力（N ）L —预应力筋的长度（mm ）A p —预应力筋的截面面积（mm 2），取140 mm 2E p —预应力筋的弹性模量（N/ mm 2），取1.95×105 N/ mm 2二、伸长量计算：1、N 1 束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×140=195300NX 直=8.467m ；X 曲=1.313mθ=2.51×π/180=0.044radk X 曲+μθ=0.0015×1.313+0.25×0.044=0.0129695P p=195300×（1-e-0.0129695）/0.0129695=194039NΔL 曲= P p L/（A p E p）=194039×1.313/（140×1.95×105）=9.33mm ΔL 直= PL/（A p E p）=195300×8.467/（140×1.95×105）=60.57mm (ΔL 曲+ΔL 直)*2=(9.33mm+60.57mm)*2=139.8mm与设计比较（139.8-142）/142=-1.5%2、N2 束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×140=195300NX 直= 8.372m；X 曲=1.428mθ=8.18×π/180=0.143radk X 曲+μθ=0.0015×1.428+0.25×0.143=0.0379P p=195300×（1-e-0.0379）/0.0379=191645NΔL 曲= P p L/（A p E p）=191645×1.428/（140×1.95×105）=10.02mm ΔL 直= PL/（A p E p）=195300×8.372/（140×1.95×105）=59.89mm (ΔL 曲+ΔL 直)*2=(10.02mm+59.89mm)*2=140.82mm与设计比较（140.82-140）/140=-0.1%张拉时理论伸长量计算一、计算参数：1、K—孔道每米局部偏差对摩擦的影响系数：取0.00152、μ—预应力筋与孔道壁的摩擦系数：取0.253、A p—预应力筋的实测截面面积：140 mm24、E p—预应力筋实测弹性模量：1.95×105N/ mm25、锚下控制应力：σk=0.75R y b=0.75×1860=1395N/ mm26、单根钢绞线张拉端的张拉控制力：P=σk A p=195300N7、千斤顶计算长度：15cm8、工具锚长度：5cm二、张拉时理论伸长量计算：N1 束一端的伸长量：P=0.75×1860×140=195300NX 直=8.467m；X 曲=1.313mL 直=8.467+（0.15+0.05）=8.667mL 曲=1.313mθ曲=2.51°×π/180=0.044radk X 曲+μθ=0.0015×1.313+0.25×0.044=0.013P p=195300×（1-e-0.013）/0.013=194036NΔL 曲= P p L 曲/（A p E p）=194036×1.313/（140×1.95×105）=9.3mm ΔL 直= P p L 直/（A p E p）=195300×8.667/（140×1.95×105）=62mm (ΔL 曲+ΔL 直)×2=(9.3mm+62mm)×2=142.6mmN2束一端的伸长量：P=0.75×1860×140=195300NX 直=8.372m；X 曲=1.428mL 直=8.372+（0.15+0.05）=8.572mL 曲=1.428mθ曲=8.18°×π/180=0.143radk X 曲+μθ=0.0015×1.428+0.25×0.143=0.0379P p=195300×（1-e-0.0379）/0.0379=190276NΔL 曲= P p L 曲/（A p E p）=190276×1.428/（140×1.95×105）=10.00mm ΔL 直= P p L 直/（A p E p）=195300×8.572/（140×1.95×105）=61.32mm (ΔL 曲+ΔL 直)×2=(10mm+61.32mm)×2=142.64mm千斤顶张拉力与对应油表读数计算一、钢绞线的张拉控制应力：4 根钢绞线束：σcon=103.3σk=103.3%×195.3×4=806.98KN1、51207 号千斤顶张拉、0367号油表时：千斤顶回归方程：P=0.032973 F +0.538150式中：P——油压表读数（MP a）F——千斤顶拉力（KN）P=σcon=806.98KN时，(1)15%σcon=121.047kN 时：P=0.032973 F +0.538150 P=0.032973×121.047 +0.538150=4.529MP a(2)100%σcon= 806.979kN 时：P=0.032973F +0.538150 P=0.032973×806.979 +0.538150=27.147MP a 2、60106 号千斤顶张拉、0369号油表时：千斤顶回归方程：P=0.095367+0.032599F式中： P——油压表读数（MP a）F——千斤顶拉力（KN）P=σcon=806.98KN时，(1)15%σcon=121.047kN 时：P=0.095367+0.032599F =0.095367+0.032599×121.047=4.041MP a (2)100%σcon= 806.979kN 时：P=-0.6623+0.03466F =-0.6623+0.03466×806.979=26.402MP a。

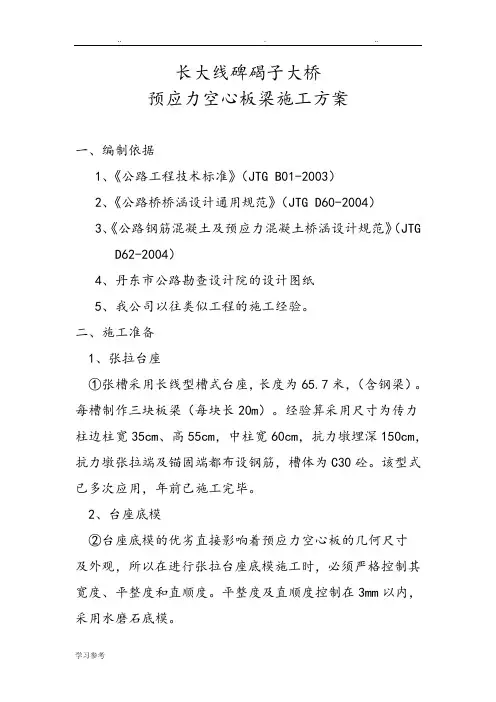

长大线碑碣子大桥预应力空心板梁施工方案一、编制依据1、《公路工程技术标准》（JTG B01-2003）2、《公路桥桥涵设计通用规范》（JTG D60-2004）3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）4、丹东市公路勘查设计院的设计图纸5、我公司以往类似工程的施工经验。

二、施工准备1、张拉台座①张槽采用长线型槽式台座，长度为65.7米，（含钢梁）。

每槽制作三块板梁（每块长20m）。

经验算采用尺寸为传力柱边柱宽35cm、高55cm，中柱宽60cm，抗力墩埋深150cm，抗力墩张拉端及锚固端都布设钢筋，槽体为C30砼。

该型式已多次应用，年前已施工完毕。

2、台座底模②台座底模的优劣直接影响着预应力空心板的几何尺寸及外观，所以在进行张拉台座底模施工时，必须严格控制其宽度、平整度和直顺度。

平整度及直顺度控制在3mm以内，采用水磨石底模。

3、锅炉①为加快施工进度预制板施工采用蒸汽养生。

本工程所用蒸汽锅炉吨位为2吨，并按照《蒸汽锅炉安全技术监察规程》的相关要求安装调式完毕。

4、张拉机具根据设计张拉力的要求，我公司采用吉林四平建筑机械厂生产的25T的油压千斤顶,行程20cm。

该设备已于2011年1月8日由辽宁东测检测技术有限公司校验，并出具校准证书。

张拉机具由多年施工经验的专业人员进行操作使用。

5、原材料质量控制及混凝土配合比要求砂、石料、水泥的质量控制①砂采用拉古哨（中砂）,检测结果符合JTG E42-2005(T0037-2005)试验规程要求。

②石料采用拉古哨（1-3cm）碎石，检测结果符合JTGE42-2005(T0302-2005)试验规程要求。

③水泥采用大连华日水泥厂“小野田”牌42.5R级普通硅酸盐水泥，检测结果符合通用硅酸盐水泥GB175—2007物理力学性能要求。

④经检验合格后才能进场的砂、石料，必须分存堆放在已经硬化的硬地上，并且挂牌注明产地、规格，不得直接置于土地上，以防污染。

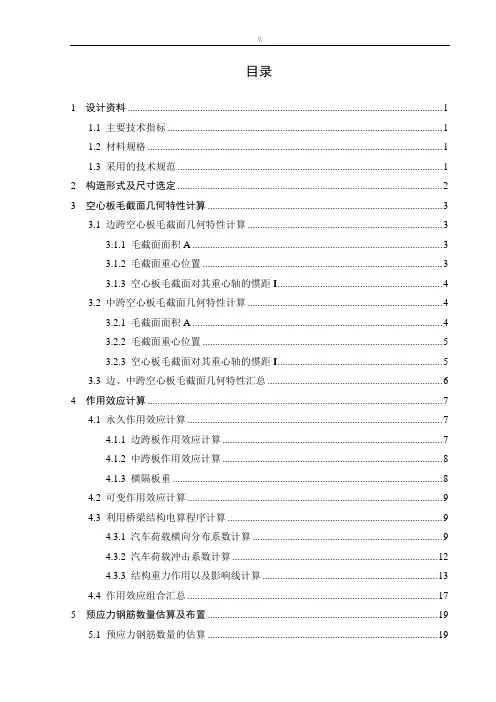

目录1 设计资料 (1)1.1 主要技术指标 (1)1.2 材料规格 (1)1.3 采用的技术规范 (1)2 构造形式及尺寸选定 (2)3 空心板毛截面几何特性计算 (3)3.1 边跨空心板毛截面几何特性计算 (3)3.1.1 毛截面面积A (3)3.1.2 毛截面重心位置 (3)3.1.3 空心板毛截面对其重心轴的惯距I (4)3.2 中跨空心板毛截面几何特性计算 (4)3.2.1 毛截面面积A (4)3.2.2 毛截面重心位置 (5)3.2.3 空心板毛截面对其重心轴的惯距I (5)3.3 边、中跨空心板毛截面几何特性汇总 (6)4 作用效应计算 (7)4.1 永久作用效应计算 (7)4.1.1 边跨板作用效应计算 (7)4.1.2 中跨板作用效应计算 (8)4.1.3 横隔板重 (8)4.2 可变作用效应计算 (9)4.3 利用桥梁结构电算程序计算 (9)4.3.1 汽车荷载横向分布系数计算 (9)4.3.2 汽车荷载冲击系数计算 (12)4.3.3 结构重力作用以及影响线计算 (13)4.4 作用效应组合汇总 (17)5 预应力钢筋数量估算及布置 (19)5.1 预应力钢筋数量的估算 (19)5.2 预应力钢筋的布置 (20)5.3 普通钢筋数量的估算及布置 (21)6 换算截面几何特性计算 (22)6.1 换算截面面积A (22)6.2 换算截面重心的位置 (23)6.3 换算截面惯性矩I (23)6.4 换算截面的弹性抵抗矩 (24)7 承载能力极限状态计算 (24)7.1 跨中截面正截面抗弯承载力计算 (24)7.2 斜截面抗弯承载力计算 (25)7.2.1 截面抗剪强度上、下限的复核 (25)7.2.2 斜截面抗剪承载力计算 (27)8 预应力损失计算 (29)σ (29)8.1 锚具变形、回缩引起的应力损失2lσ (29)8.2 钢筋与台座间的温差引起的应力损失3lσ (29)8.3 混凝土弹性压缩引起的预应力损失4lσ (30)8.4 预应力钢绞线由于应力松弛引起的预应力损失5lσ (30)8.5 混凝土的收缩和徐变引起的应力损失6l8.6 预应力损失组合 (33)9 正常使用极限状态计算 (33)9.1 正截面抗裂性验算 (34)9.2 斜截面抗裂性验算 (38)9.2.1 正温差应力 (38)9.2.2 反温差应力（为正温差应力乘以0.5-） (38)s (39)9.2.3 主拉应力tp10 变形计算 (42)10.1 正常使用阶段的挠度计算 (42)10.2.1 预加力引起的反拱度计算 (42)10.2.2 预拱度的设置 (44)11 持久状态应力验算 (45)σ验算 (45)11.1 跨中截面混凝土的法向压应力kcσ验算 (45)11.2 跨中预应力钢绞线的拉应力p11.3 斜截面主应力验算 (46)12 短暂状态应力验算 (48)12.1 跨中截面 (48)12.1.1 由预加力产生的混凝土法向应力 (48)12.1.2 由板自重产生的板截面上、下缘应力 (49)12.2 4l截面 (50)12.3 支点截面 (50)13 最小配筋率复核 (52)14 铰缝计算 (53)14.1 铰缝剪力计算 (53)14.1.1 铰缝剪力影响线 (53)14.1.2 铰缝剪力 (54)14.2 铰缝抗剪强度验算 (55)15 预制空心板吊杯计算 (57)16 支座计算 (57)16.1 选定支座的平面尺寸 (57)16.2 确定支座的厚度 (58)16.3 验算支座的偏转 (59)16.4 验算支座的稳定性 (59)17 下部结构计算 (61)17.1 盖梁计算 (61)17.1.1 设计资料 (61)17.1.2 盖梁计算 (61)17.1.3 内力计算 (69)17.1.4 截面配筋设计与承载力校核 (71)17.2 桥墩墩柱设计 (73)17.2.1 作用效用计算 (74)17.2.2 截面配筋计算及应力验算 (76)参考文献 (79)致谢 (80)20m预应力混凝土空心板桥设计计算书1 设计资料1.1 主要技术指标桥跨布置: 16×20.0 m，桥梁全长340 m。

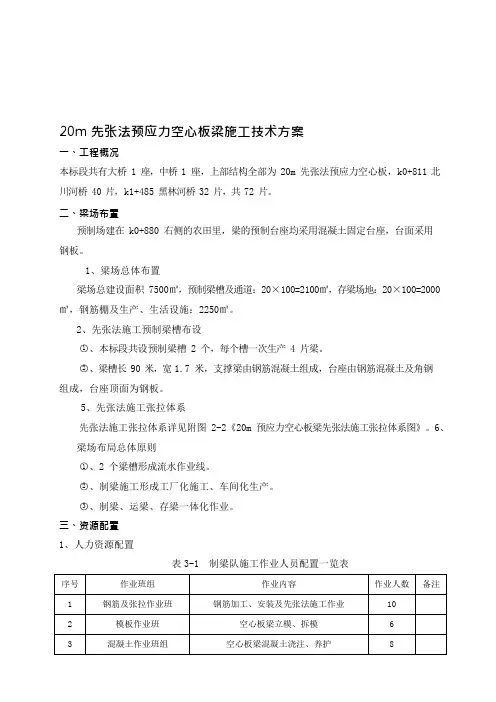

20m 先张法预应力空心板梁施工技术方案一、工程概况本标段共有大桥 1 座，中桥 1 座，上部结构全部为 20m 先张法预应力空心板，k0+811 北川河桥 40 片，k1+485 黑林河桥 32 片，共 72 片。
